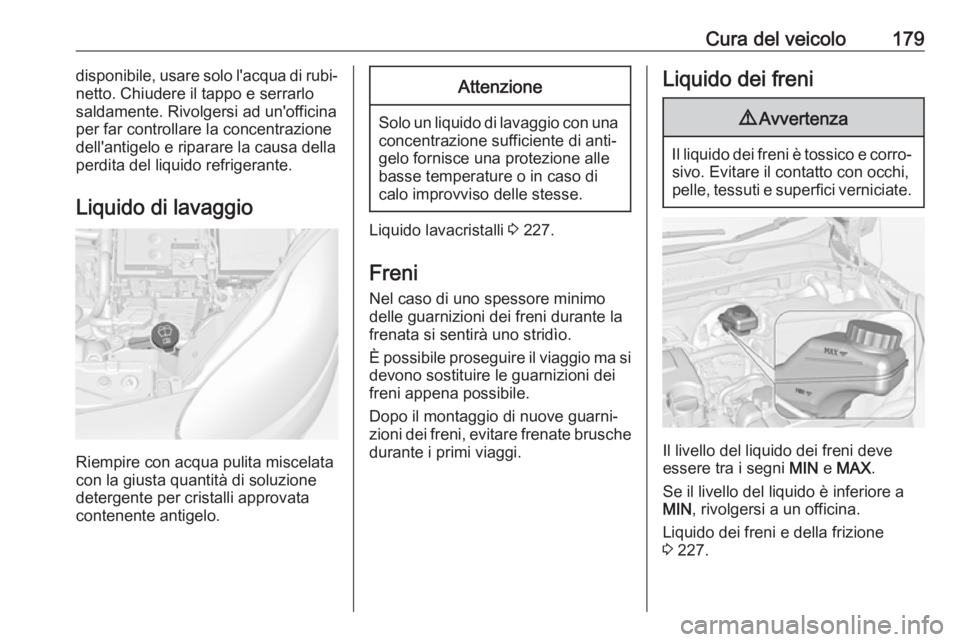

Cura del veicolo179disponibile, usare solo l'acqua di rubi‐
netto. Chiudere il tappo e serrarlo
saldamente. Rivolgersi ad un'officina
per far controllare la concentrazione
dell'antigelo e riparare la causa della
perdita del liquido refrigerante.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione
detergente per cristalli approvata
contenente antigelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
Liquido lavacristalli 3 227.
Freni Nel caso di uno spessore minimo
delle guarnizioni dei freni durante la
frenata si sentirà uno stridìo.
È possibile proseguire il viaggio ma si devono sostituire le guarnizioni dei
freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche
durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e corro‐
sivo. Evitare il contatto con occhi,
pelle, tessuti e superfici verniciate.
Il livello del liquido dei freni deve
essere tra i segni MIN e MAX .
Se il livello del liquido è inferiore a
MIN , rivolgersi a un officina.
Liquido dei freni e della frizione
3 227.

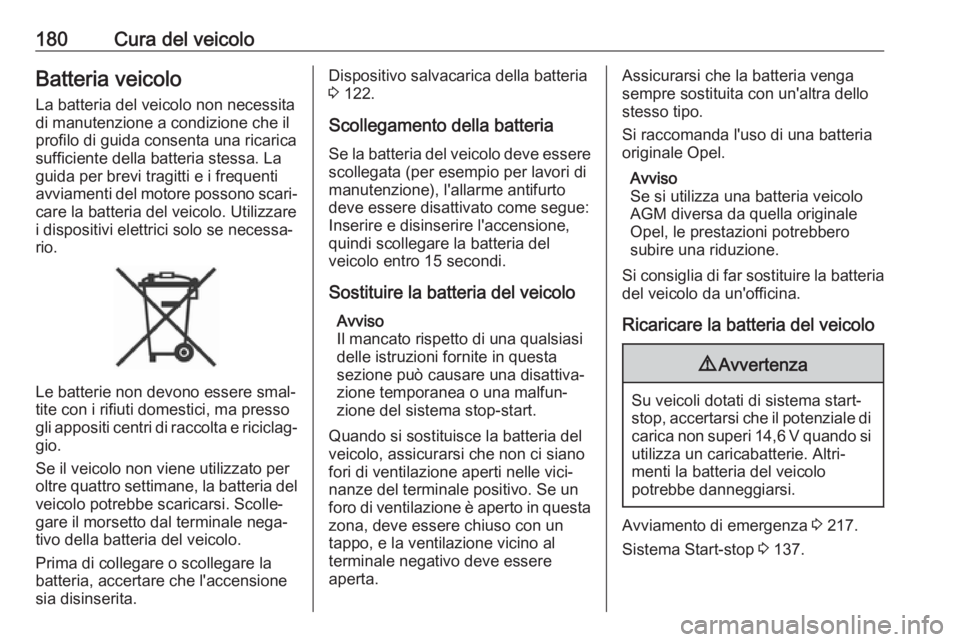

180Cura del veicoloBatteria veicoloLa batteria del veicolo non necessita
di manutenzione a condizione che il
profilo di guida consenta una ricarica
sufficiente della batteria stessa. La
guida per brevi tragitti e i frequenti
avviamenti del motore possono scari‐
care la batteria del veicolo. Utilizzare
i dispositivi elettrici solo se necessa‐
rio.
Le batterie non devono essere smal‐
tite con i rifiuti domestici, ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre quattro settimane, la batteria del veicolo potrebbe scaricarsi. Scolle‐
gare il morsetto dal terminale nega‐ tivo della batteria del veicolo.
Prima di collegare o scollegare la
batteria, accertare che l'accensione
sia disinserita.
Dispositivo salvacarica della batteria
3 122.
Scollegamento della batteria
Se la batteria del veicolo deve essere
scollegata (per esempio per lavori di manutenzione), l'allarme antifurto
deve essere disattivato come segue: Inserire e disinserire l'accensione,
quindi scollegare la batteria del
veicolo entro 15 secondi.
Sostituire la batteria del veicolo Avviso
Il mancato rispetto di una qualsiasi
delle istruzioni fornite in questa
sezione può causare una disattiva‐
zione temporanea o una malfun‐
zione del sistema stop-start.
Quando si sostituisce la batteria del
veicolo, assicurarsi che non ci siano
fori di ventilazione aperti nelle vici‐
nanze del terminale positivo. Se un
foro di ventilazione è aperto in questa
zona, deve essere chiuso con un
tappo, e la ventilazione vicino al
terminale negativo deve essere
aperta.Assicurarsi che la batteria venga
sempre sostituita con un'altra dello
stesso tipo.
Si raccomanda l'uso di una batteria
originale Opel.
Avviso
Se si utilizza una batteria veicolo
AGM diversa da quella originale
Opel, le prestazioni potrebbero
subire una riduzione.
Si consiglia di far sostituire la batteria del veicolo da un'officina.
Ricaricare la batteria del veicolo9 Avvertenza
Su veicoli dotati di sistema start-
stop, accertarsi che il potenziale di carica non superi 14,6 V quando siutilizza un caricabatterie. Altri‐
menti la batteria del veicolo
potrebbe danneggiarsi.
Avviamento di emergenza 3 217.
Sistema Start-stop 3 137.

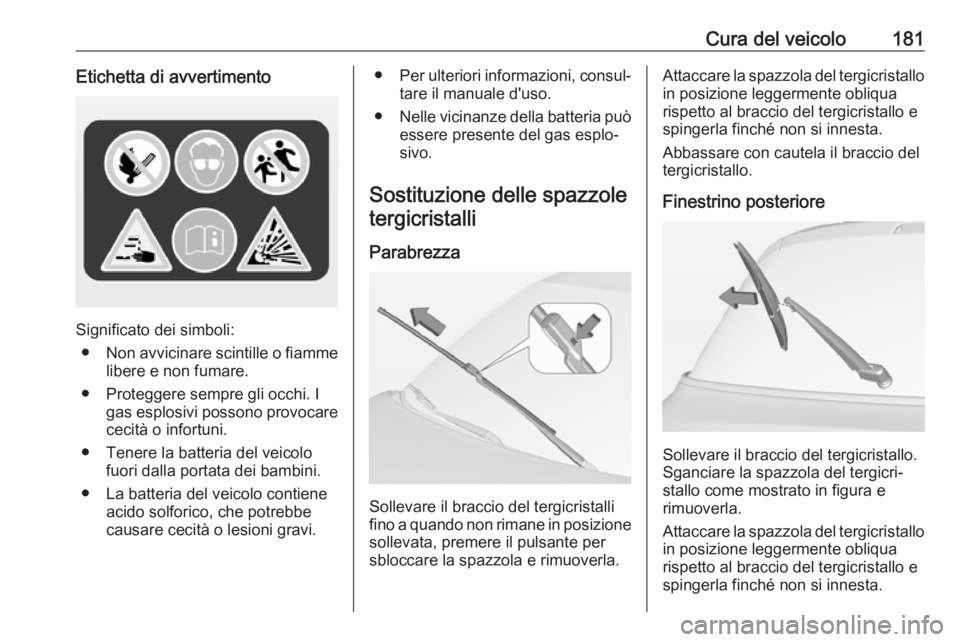

Cura del veicolo181Etichetta di avvertimento
Significato dei simboli:● Non avvicinare scintille o fiamme
libere e non fumare.
● Proteggere sempre gli occhi. I gas esplosivi possono provocare
cecità o infortuni.
● Tenere la batteria del veicolo fuori dalla portata dei bambini.
● La batteria del veicolo contiene acido solforico, che potrebbe
causare cecità o lesioni gravi.
● Per ulteriori informazioni, consul‐
tare il manuale d'uso.
● Nelle vicinanze della batteria può
essere presente del gas esplo‐
sivo.
Sostituzione delle spazzole tergicristalli
Parabrezza
Sollevare il braccio del tergicristalli
fino a quando non rimane in posizione sollevata, premere il pulsante per
sbloccare la spazzola e rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.
Abbassare con cautela il braccio del
tergicristallo.
Finestrino posteriore
Sollevare il braccio del tergicristallo.
Sganciare la spazzola del tergicri‐
stallo come mostrato in figura e
rimuoverla.
Attaccare la spazzola del tergicristallo
in posizione leggermente obliqua
rispetto al braccio del tergicristallo e
spingerla finché non si innesta.

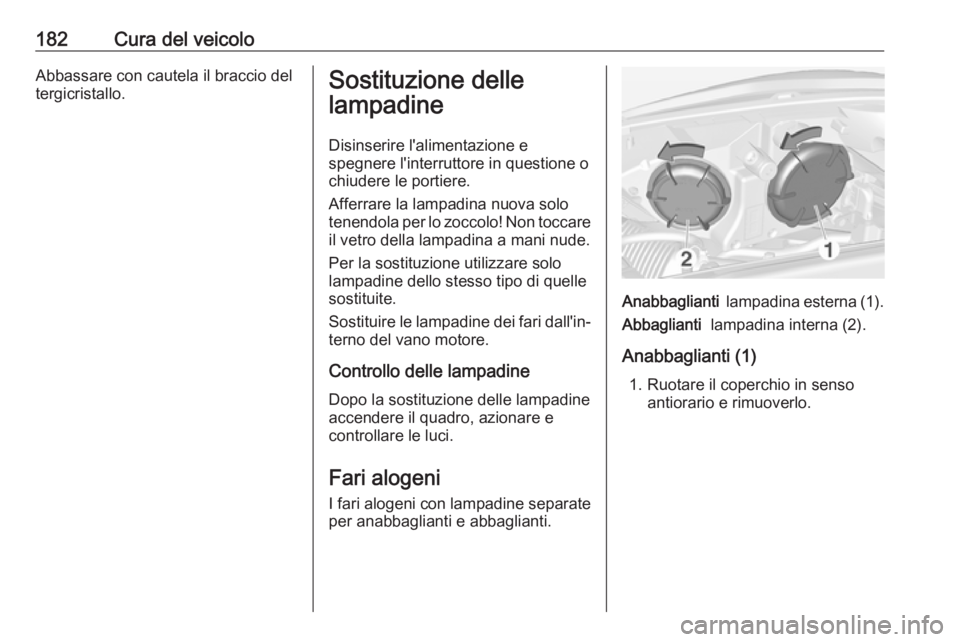

182Cura del veicoloAbbassare con cautela il braccio del
tergicristallo.Sostituzione delle
lampadine
Disinserire l'alimentazione e
spegnere l'interruttore in questione o
chiudere le portiere.
Afferrare la lampadina nuova solo
tenendola per lo zoccolo! Non toccare
il vetro della lampadina a mani nude.
Per la sostituzione utilizzare solo
lampadine dello stesso tipo di quelle
sostituite.
Sostituire le lampadine dei fari dall'in‐ terno del vano motore.
Controllo delle lampadine Dopo la sostituzione delle lampadineaccendere il quadro, azionare e
controllare le luci.
Fari alogeni
I fari alogeni con lampadine separate per anabbaglianti e abbaglianti.
Anabbaglianti lampadina esterna (1).
Abbaglianti lampadina interna (2).
Anabbaglianti (1) 1. Ruotare il coperchio in senso antiorario e rimuoverlo.

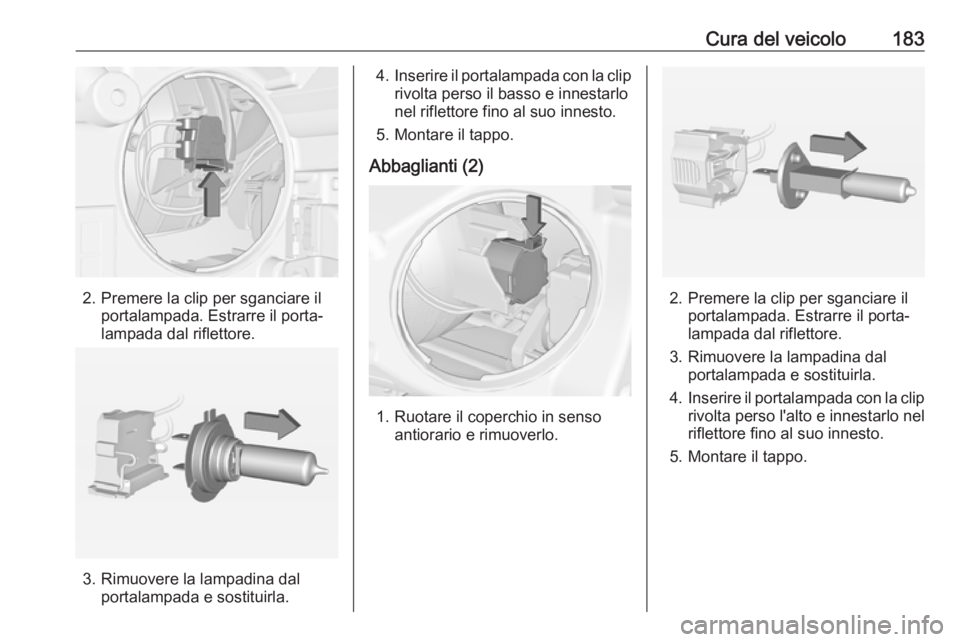

Cura del veicolo183
2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4.Inserire il portalampada con la clip
rivolta perso il basso e innestarlo
nel riflettore fino al suo innesto.
5. Montare il tappo.
Abbaglianti (2)
1. Ruotare il coperchio in senso antiorario e rimuoverlo.
2. Premere la clip per sganciare ilportalampada. Estrarre il porta‐
lampada dal riflettore.
3. Rimuovere la lampadina dal portalampada e sostituirla.
4. Inserire il portalampada con la clip
rivolta perso l'alto e innestarlo nel riflettore fino al suo innesto.
5. Montare il tappo.

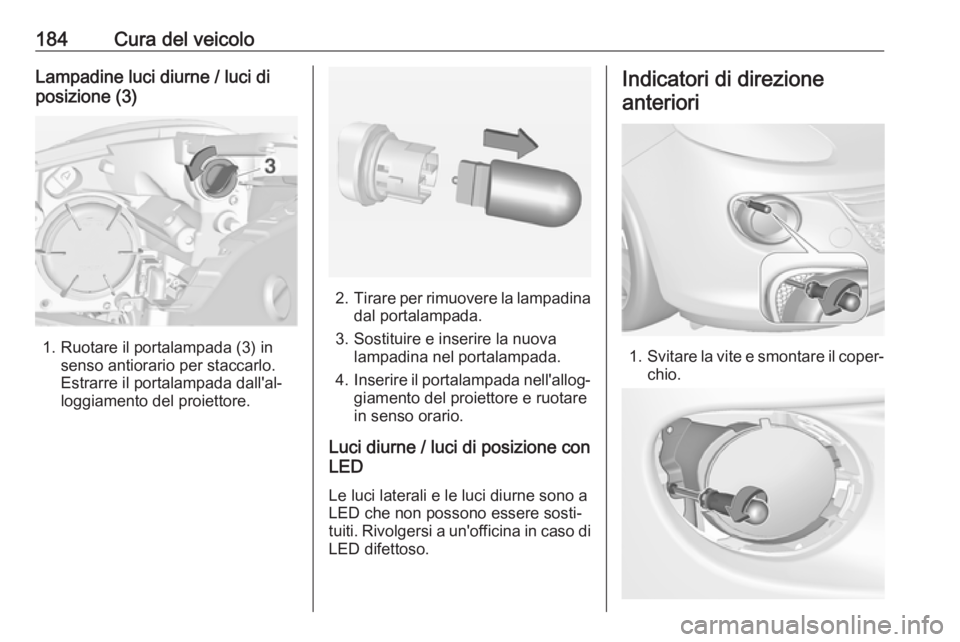

184Cura del veicoloLampadine luci diurne / luci di
posizione (3)
1. Ruotare il portalampada (3) in senso antiorario per staccarlo.
Estrarre il portalampada dall'al‐
loggiamento del proiettore.
2. Tirare per rimuovere la lampadina
dal portalampada.
3. Sostituire e inserire la nuova lampadina nel portalampada.
4. Inserire il portalampada nell'allog‐
giamento del proiettore e ruotare
in senso orario.
Luci diurne / luci di posizione con
LED
Le luci laterali e le luci diurne sono a
LED che non possono essere sosti‐
tuiti. Rivolgersi a un'officina in caso di
LED difettoso.
Indicatori di direzione
anteriori
1. Svitare la vite e smontare il coper‐
chio.

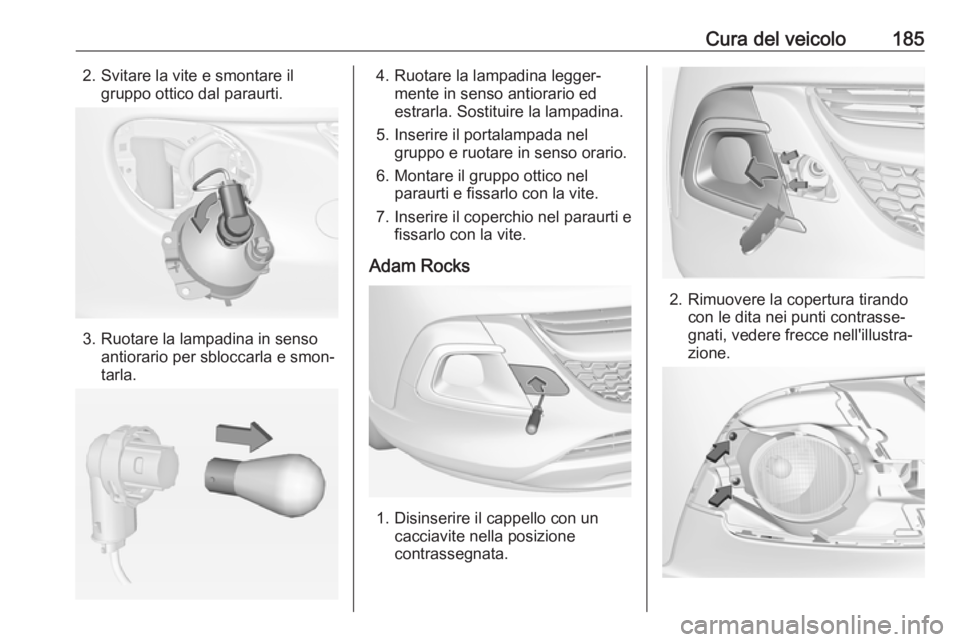

Cura del veicolo1852. Svitare la vite e smontare ilgruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Montare il gruppo ottico nel paraurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Disinserire il cappello con un cacciavite nella posizione
contrassegnata.
2. Rimuovere la copertura tirando con le dita nei punti contrasse‐
gnati, vedere frecce nell'illustra‐
zione.

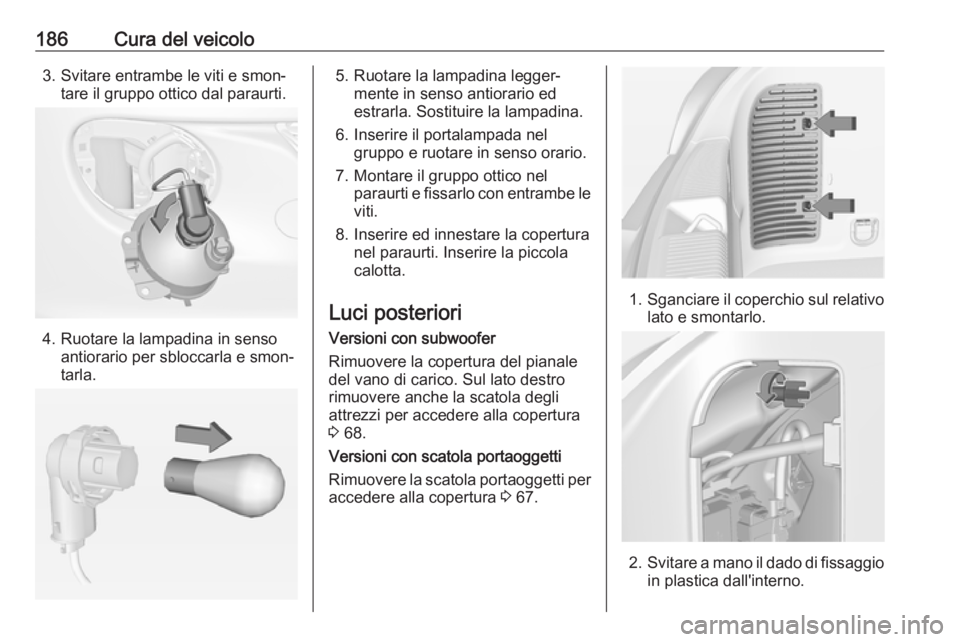

186Cura del veicolo3. Svitare entrambe le viti e smon‐tare il gruppo ottico dal paraurti.
4. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
5. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
6. Inserire il portalampada nel gruppo e ruotare in senso orario.
7. Montare il gruppo ottico nel paraurti e fissarlo con entrambe le
viti.
8. Inserire ed innestare la copertura nel paraurti. Inserire la piccola
calotta.
Luci posteriori Versioni con subwoofer
Rimuovere la copertura del pianale
del vano di carico. Sul lato destro
rimuovere anche la scatola degli
attrezzi per accedere alla copertura 3 68.
Versioni con scatola portaoggetti
Rimuovere la scatola portaoggetti per
accedere alla copertura 3 67.
1. Sganciare il coperchio sul relativo
lato e smontarlo.
2. Svitare a mano il dado di fissaggio
in plastica dall'interno.

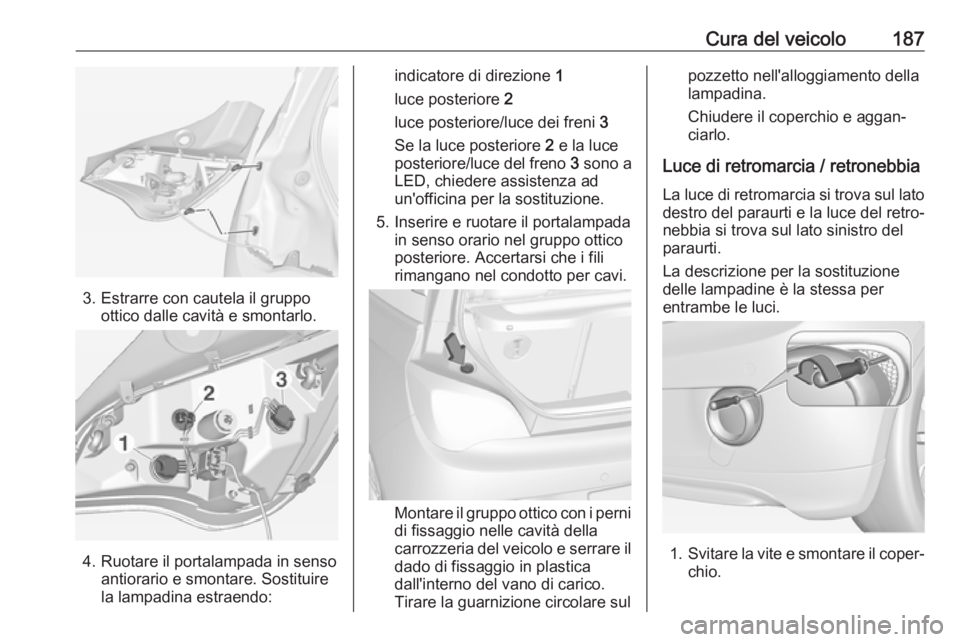

Cura del veicolo187
3. Estrarre con cautela il gruppoottico dalle cavità e smontarlo.
4. Ruotare il portalampada in senso antiorario e smontare. Sostituire
la lampadina estraendo:
indicatore di direzione 1
luce posteriore 2
luce posteriore/luce dei freni 3
Se la luce posteriore 2 e la luce
posteriore/luce del freno 3 sono a
LED, chiedere assistenza ad
un'officina per la sostituzione.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Accertarsi che i fili
rimangano nel condotto per cavi.
Montare il gruppo ottico con i perni
di fissaggio nelle cavità della
carrozzeria del veicolo e serrare il dado di fissaggio in plastica
dall'interno del vano di carico.
Tirare la guarnizione circolare sul
pozzetto nell'alloggiamento della
lampadina.
Chiudere il coperchio e aggan‐
ciarlo.
Luce di retromarcia / retronebbia
La luce di retromarcia si trova sul lato destro del paraurti e la luce del retro‐
nebbia si trova sul lato sinistro del
paraurti.
La descrizione per la sostituzione
delle lampadine è la stessa per
entrambe le luci.
1. Svitare la vite e smontare il coper‐
chio.

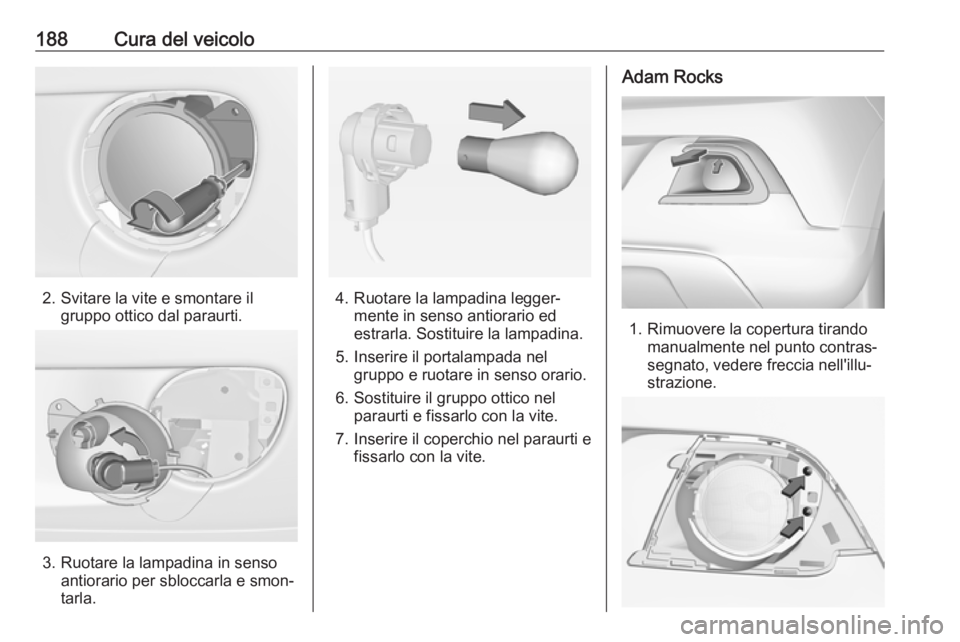

188Cura del veicolo
2. Svitare la vite e smontare ilgruppo ottico dal paraurti.
3. Ruotare la lampadina in senso antiorario per sbloccarla e smon‐
tarla.
4. Ruotare la lampadina legger‐ mente in senso antiorario ed
estrarla. Sostituire la lampadina.
5. Inserire il portalampada nel gruppo e ruotare in senso orario.
6. Sostituire il gruppo ottico nel paraurti e fissarlo con la vite.
7. Inserire il coperchio nel paraurti e fissarlo con la vite.
Adam Rocks
1. Rimuovere la copertura tirando manualmente nel punto contras‐
segnato, vedere freccia nell'illu‐
strazione.
