Soins du véhicule1692.Enlever la vis et déposer l'ensem‐
ble du feu du pare-chocs.
3. Désengager et retirer la douille en
tournant dans le sens anti-
horaire.
4. Retirer l'ampoule en tournant légèrement dans le sens anti-
horaire, puis en la retirant.
Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire.
6. Fixer l'ensemble du feu sur le pare-chocs en serrant la vis.
7. Insérer le couvercle dans le pare-
chocs et fixer avec la vis.
Commutateurs Adam
1. Désengager le petit cache à l'aide
d'un tournevis à l'endroit indiqué.
2. Déposer le cache en tirant avec les doigts sur les positions indi‐
quées, voir les flèches sur l'illus‐
tration.

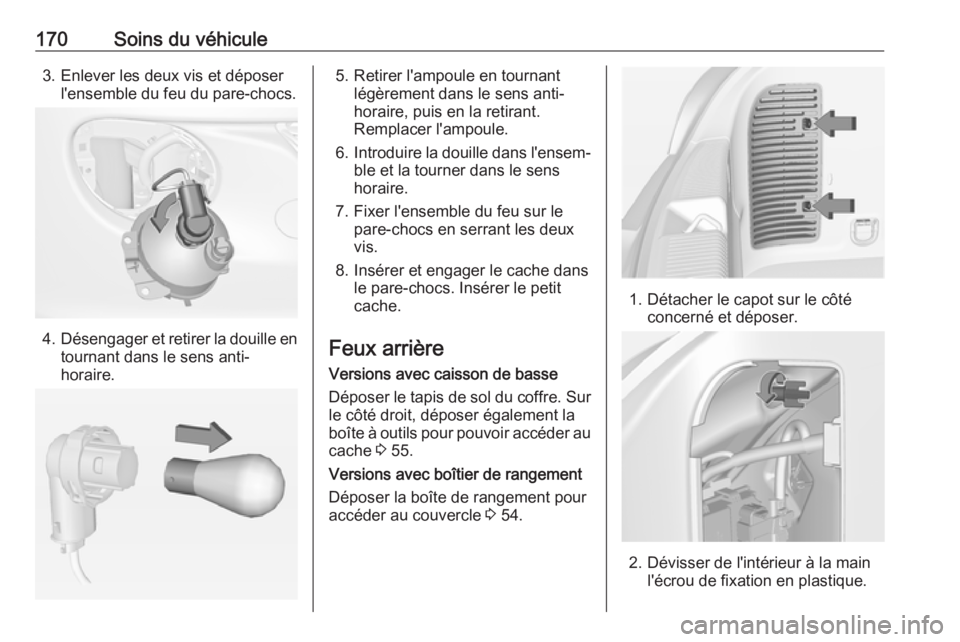

170Soins du véhicule3. Enlever les deux vis et déposerl'ensemble du feu du pare-chocs.
4. Désengager et retirer la douille en
tournant dans le sens anti-
horaire.
5. Retirer l'ampoule en tournant légèrement dans le sens anti-
horaire, puis en la retirant.
Remplacer l'ampoule.
6. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire.
7. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
8. Insérer et engager le cache dans le pare-chocs. Insérer le petit
cache.
Feux arrière Versions avec caisson de basse
Déposer le tapis de sol du coffre. Sur
le côté droit, déposer également la
boîte à outils pour pouvoir accéder au cache 3 55.
Versions avec boîtier de rangement Déposer la boîte de rangement pour
accéder au couvercle 3 54.
1. Détacher le capot sur le côté
concerné et déposer.
2. Dévisser de l'intérieur à la mainl'écrou de fixation en plastique.

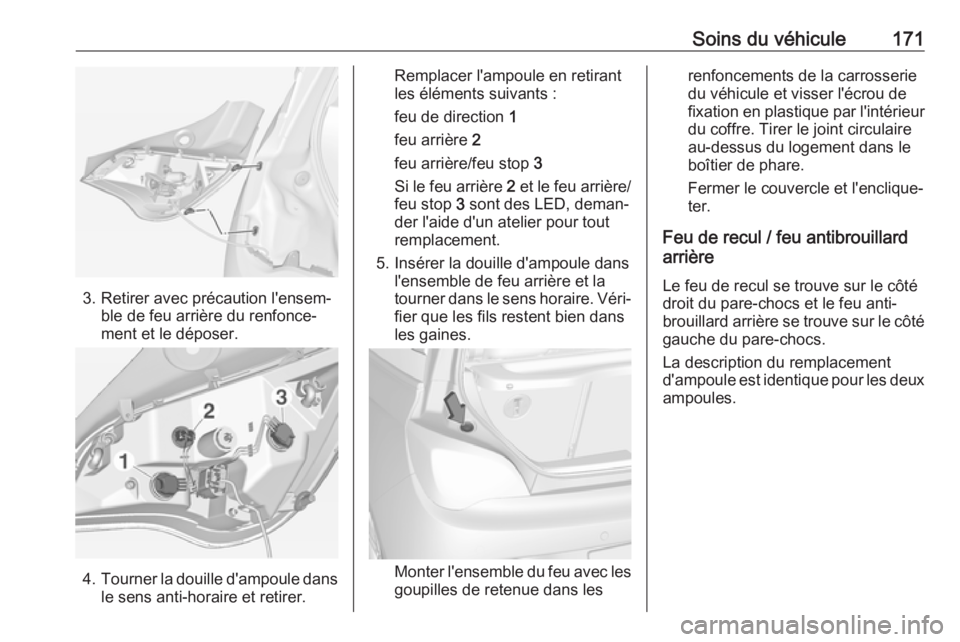

Soins du véhicule171
3. Retirer avec précaution l'ensem‐ble de feu arrière du renfonce‐
ment et le déposer.
4. Tourner la douille d'ampoule dans
le sens anti-horaire et retirer.
Remplacer l'ampoule en retirant
les éléments suivants :
feu de direction 1
feu arrière 2
feu arrière/feu stop 3
Si le feu arrière 2 et le feu arrière/
feu stop 3 sont des LED, deman‐
der l'aide d'un atelier pour tout
remplacement.
5. Insérer la douille d'ampoule dans l'ensemble de feu arrière et la
tourner dans le sens horaire. Véri‐ fier que les fils restent bien dans
les gaines.
Monter l'ensemble du feu avec les
goupilles de retenue dans les
renfoncements de la carrosserie
du véhicule et visser l'écrou de
fixation en plastique par l'intérieur
du coffre. Tirer le joint circulaire
au-dessus du logement dans le
boîtier de phare.
Fermer le couvercle et l'enclique‐ ter.
Feu de recul / feu antibrouillard
arrière
Le feu de recul se trouve sur le côté
droit du pare-chocs et le feu anti‐
brouillard arrière se trouve sur le côté
gauche du pare-chocs.
La description du remplacement
d'ampoule est identique pour les deux
ampoules.

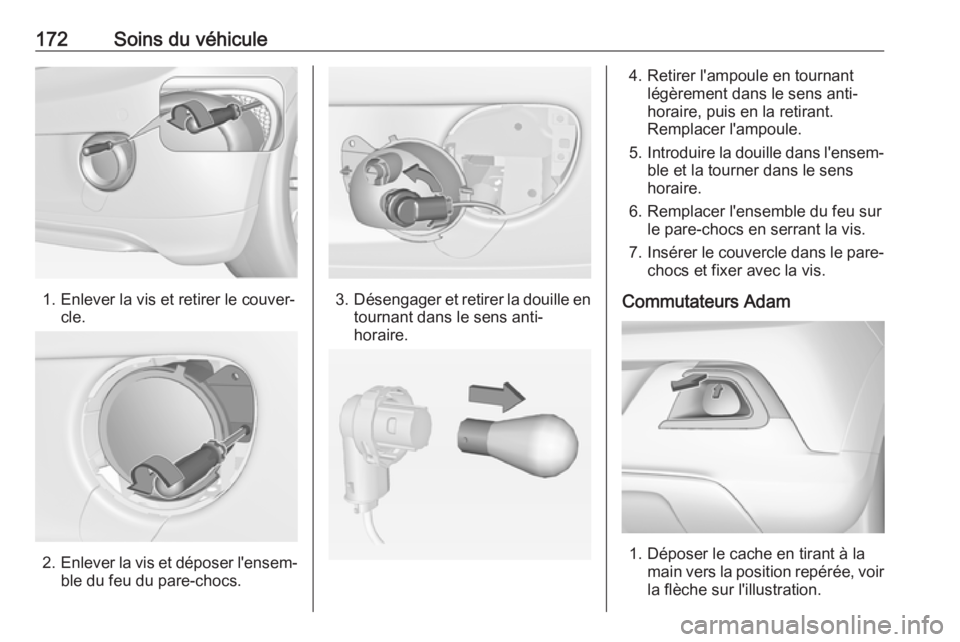

172Soins du véhicule
1. Enlever la vis et retirer le couver‐cle.
2.Enlever la vis et déposer l'ensem‐
ble du feu du pare-chocs.
3. Désengager et retirer la douille en
tournant dans le sens anti-
horaire.
4. Retirer l'ampoule en tournant légèrement dans le sens anti-
horaire, puis en la retirant.
Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire.
6. Remplacer l'ensemble du feu sur le pare-chocs en serrant la vis.
7. Insérer le couvercle dans le pare-
chocs et fixer avec la vis.
Commutateurs Adam
1. Déposer le cache en tirant à la main vers la position repérée, voirla flèche sur l'illustration.

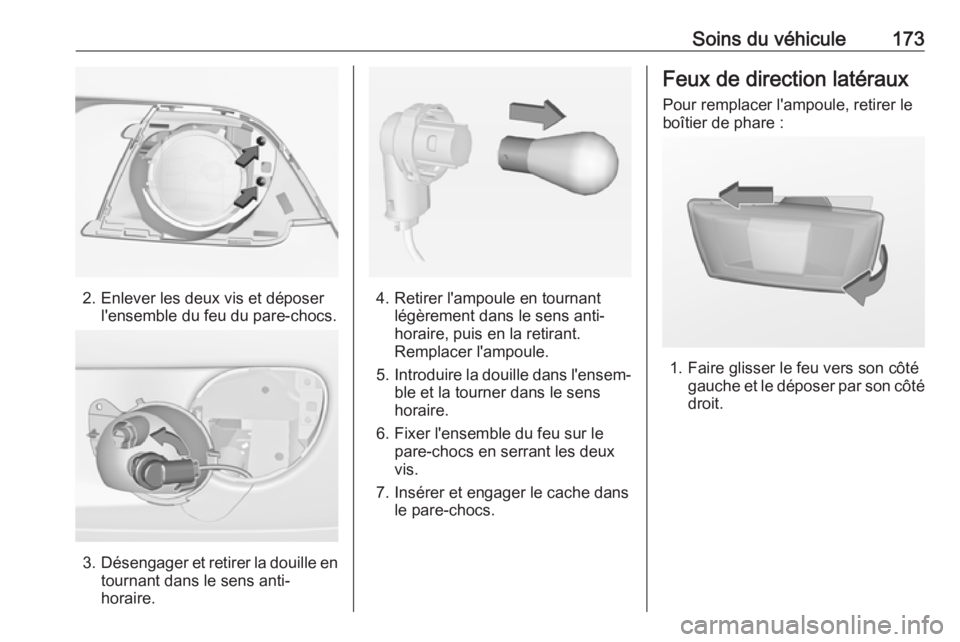

Soins du véhicule173
2. Enlever les deux vis et déposerl'ensemble du feu du pare-chocs.
3.Désengager et retirer la douille en
tournant dans le sens anti-
horaire.
4. Retirer l'ampoule en tournant légèrement dans le sens anti-
horaire, puis en la retirant.
Remplacer l'ampoule.
5. Introduire la douille dans l'ensem‐
ble et la tourner dans le sens
horaire.
6. Fixer l'ensemble du feu sur le pare-chocs en serrant les deux
vis.
7. Insérer et engager le cache dans le pare-chocs.
Feux de direction latéraux
Pour remplacer l'ampoule, retirer le
boîtier de phare :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.

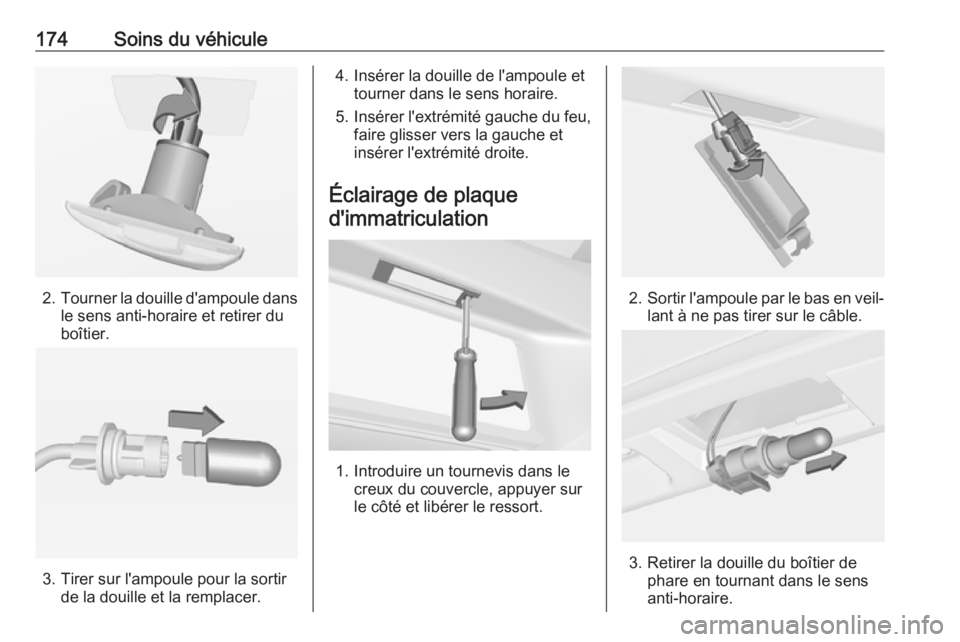

174Soins du véhicule
2.Tourner la douille d'ampoule dans
le sens anti-horaire et retirer du
boîtier.
3. Tirer sur l'ampoule pour la sortir de la douille et la remplacer.
4. Insérer la douille de l'ampoule ettourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.
3. Retirer la douille du boîtier de phare en tournant dans le sens
anti-horaire.

Soins du véhicule1754. Tirer sur l'ampoule pour la sortirde la douille et la remplacer.
5. Insérer la douille de l'ampoule dans le boîtier de phare et tournerdans le sens horaire.
6. Insérer la lampe dans le pare- chocs et l'engager dans son loge‐
ment.
Éclairage intérieur Faire remplacer les ampoules suivan‐
tes par un atelier :
● éclairage de courtoisie, spots de lecture
● éclairage du coffre
● plafonnier
● éclairage véhicule
● panneau Starlight
● éclairage du tableau de bordCircuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● à l'avant gauche du comparti‐ ment moteur ;
● dans les véhicules avec direction
à gauche, derrière le commuta‐
teur d'éclairage ou, dans les véhi‐
cules avec direction à droite,
derrière la boîte à gants.
Avant de remplacer un fusible, mettre
le commutateur correspondant en
position Off et couper le contact.
Le véhicule contient différents types
de fusibles.

176Soins du véhiculeSelon le type, un fusible sauté est
reconnaissable à son fil fondu. Ne
pas remplacer le fusible tant que la
cause de la défaillance n'a pas été
supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusiblesUne pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le
couvercle verticalement vers le haut.

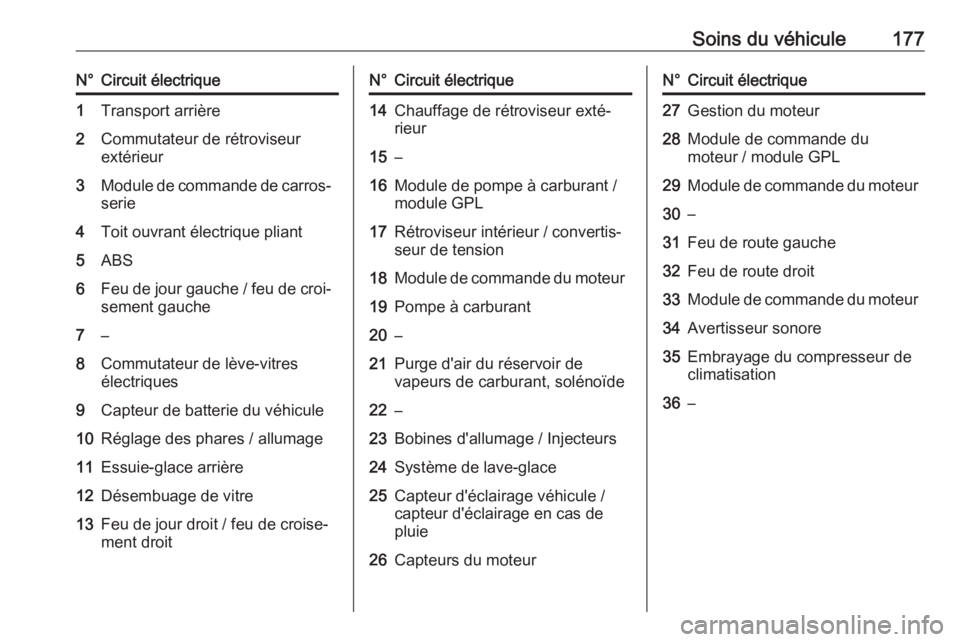

Soins du véhicule177N°Circuit électrique1Transport arrière2Commutateur de rétroviseur
extérieur3Module de commande de carros‐
serie4Toit ouvrant électrique pliant5ABS6Feu de jour gauche / feu de croi‐ sement gauche7–8Commutateur de lève-vitres
électriques9Capteur de batterie du véhicule10Réglage des phares / allumage11Essuie-glace arrière12Désembuage de vitre13Feu de jour droit / feu de croise‐
ment droitN°Circuit électrique14Chauffage de rétroviseur exté‐
rieur15–16Module de pompe à carburant /
module GPL17Rétroviseur intérieur / convertis‐
seur de tension18Module de commande du moteur19Pompe à carburant20–21Purge d'air du réservoir de
vapeurs de carburant, solénoïde22–23Bobines d'allumage / Injecteurs24Système de lave-glace25Capteur d'éclairage véhicule /
capteur d'éclairage en cas de
pluie26Capteurs du moteurN°Circuit électrique27Gestion du moteur28Module de commande du
moteur / module GPL29Module de commande du moteur30–31Feu de route gauche32Feu de route droit33Module de commande du moteur34Avertisseur sonore35Embrayage du compresseur de
climatisation36–

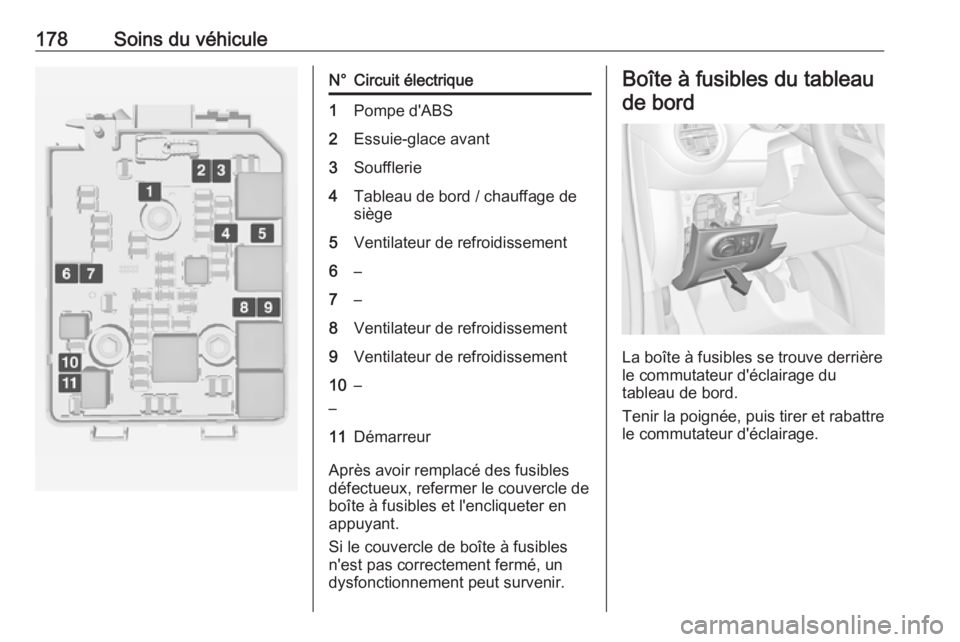

178Soins du véhiculeN°Circuit électrique1Pompe d'ABS2Essuie-glace avant3Soufflerie4Tableau de bord / chauffage de
siège5Ventilateur de refroidissement6–7–8Ventilateur de refroidissement9Ventilateur de refroidissement10
––11Démarreur
Après avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, un
dysfonctionnement peut survenir.
Boîte à fusibles du tableau
de bord
La boîte à fusibles se trouve derrière
le commutateur d'éclairage du
tableau de bord.
Tenir la poignée, puis tirer et rabattre le commutateur d'éclairage.
