Soins du véhicule179N°Circuit électrique1–2–3Lève-vitres électroniques4Transformateur électrique5Module de commande de carros‐serie 16Module de commande de carros‐serie 27Module de commande de carros‐
serie 38Module de commande de carros‐ serie 49Module de commande de carros‐serie 510Module de commande de carros‐serie 611Module de commande de carros‐serie 712Module de commande de carros‐serie 8N°Circuit électrique13–14Hayon15Module d'airbag16Connecteur de diagnostic17Commutateur d'allumage18Système de climatisation19Amplificateur audio20Aide au stationnement21Commutateur de freinage22Infotainment System23Connecteur de charge USB24Infotainment System25OnStar26Tableau de bord27Chauffage de siège, conducteur28–29–

180Soins du véhiculeN°Circuit électrique30L'allumage.31Alarme antivol32Chauffage de siège, passager33Volant chauffé34–35–36–37Essuie-glace arrière38Allume-cigares39Chargement inductif40–Outillage du véhiculeOutillage Véhicules sans roue de secours
Certains outils et l'œillet de remor‐
quage sont rangés dans une boîte à
outils dans le coffre sous le recouvre‐ ment de plancher. Sur les versions
avec une boîte de rangement, dépo‐
ser tout d'abord la boîte 3 54.
Sur les versions avec un système de
transport arrière ou un moteur à gaz
liquide, les outils ainsi que l'œillet de
remorquage se trouvent dans une
valise fixée avec une sangle sur la
paroi gauche du coffre.

Soins du véhicule181

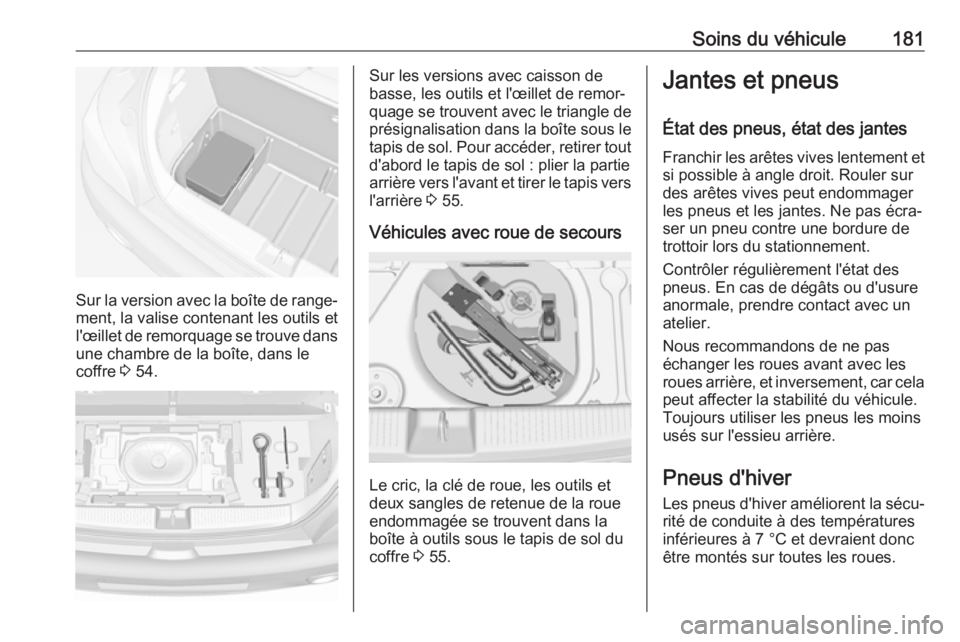

Sur la version avec la boîte de range‐ment, la valise contenant les outils et
l'œillet de remorquage se trouve dans une chambre de la boîte, dans le
coffre 3 54.
Sur les versions avec caisson de
basse, les outils et l'œillet de remor‐
quage se trouvent avec le triangle de présignalisation dans la boîte sous le
tapis de sol. Pour accéder, retirer tout d'abord le tapis de sol : plier la partie
arrière vers l'avant et tirer le tapis vers
l'arrière 3 55.
Véhicules avec roue de secours
Le cric, la clé de roue, les outils et
deux sangles de retenue de la roue
endommagée se trouvent dans la
boîte à outils sous le tapis de sol du
coffre 3 55.
Jantes et pneus
État des pneus, état des jantes Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Nous recommandons de ne pas
échanger les roues avant avec les
roues arrière, et inversement, car cela
peut affecter la stabilité du véhicule.
Toujours utiliser les pneus les moins
usés sur l'essieu arrière.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient doncêtre montés sur toutes les roues.

182Soins du véhiculeToutes les tailles de pneus sont
permises comme pneus d'hiver
3 221.
La taille de pneu 185/60 R 15 est
uniquement admissible comme pneu
d'hiver.
Disposer l'autocollant de vitesse dans le champ de vision du conducteur
selon la réglementation du pays.
Désignations des pneus
par exemple 195/55 R 16 95 H195:largeur des pneus, mm55:rapport de la section (hauteur
du pneu sur largeur du pneu),
en %R:type de carcasse : RadialeRF:type : RunFlat16:diamètre des jantes, en
pouces95:indice de capacité de charge
par exemple : 95 correspond à 690 kgH:indicatif de vitesse
Indicatif de vitesse :
Q:jusqu'à 160 km/hS:jusqu'à 180 km/hT:jusqu'à 190 km/hH:jusqu'à 210 km/hV:jusqu'à 240 km/hW:jusqu'à 270 km/h
Choisir un pneu approprié à la vitesse maximale du véhicule. Voir le certifi‐
cat de conformité CEE fourni avec
votre véhicule et les autres docu‐ ments d'enregistrement nationaux.Des équipements optionnels peuvent
réduire la vitesse maximale du
véhicule.
Pneus à sens de roulement
imposé
Les pneus directionnels doivent être
montés de telle sorte qu'ils tournent
dans le bon sens de rotation. Le sens
de rotation correct est reconnaissable au symbole (p.ex. une flèche) placé
sur le flanc du pneu.
Pression des pneus Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours.
Cela vaut également pour les véhicu‐ les avec système de surveillance de
la pression des pneus.
Pression des pneus 3 221.
L'étiquette d'informations de pression
des pneus sur le cadre de porte de
droite indique l'équipement pneuma‐
tique d'origine du véhicule et les pres‐
sions de gonflage correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.

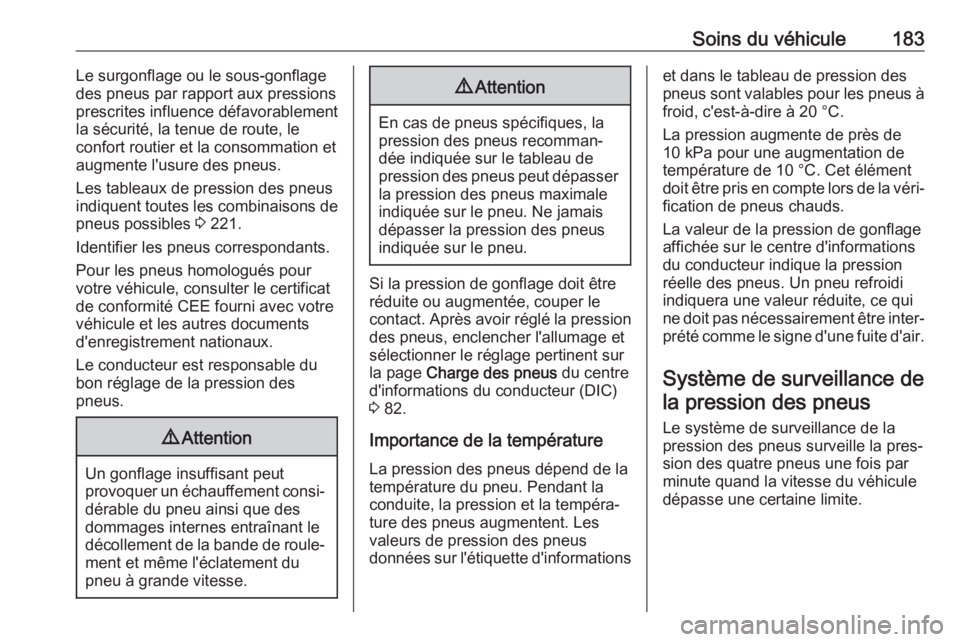

Soins du véhicule183Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions
prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et augmente l'usure des pneus.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 221.
Identifier les pneus correspondants.
Pour les pneus homologués pour
votre véhicule, consulter le certificat
de conformité CEE fourni avec votre
véhicule et les autres documents
d'enregistrement nationaux.
Le conducteur est responsable du bon réglage de la pression des
pneus.9 Attention
Un gonflage insuffisant peut
provoquer un échauffement consi‐ dérable du pneu ainsi que des
dommages internes entraînant le
décollement de la bande de roule‐ ment et même l'éclatement du
pneu à grande vitesse.
9 Attention
En cas de pneus spécifiques, la
pression des pneus recomman‐
dée indiquée sur le tableau de
pression des pneus peut dépasser
la pression des pneus maximale
indiquée sur le pneu. Ne jamais
dépasser la pression des pneus
indiquée sur le pneu.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact. Après avoir réglé la pression des pneus, enclencher l'allumage et
sélectionner le réglage pertinent sur
la page Charge des pneus du centre
d'informations du conducteur (DIC) 3 82.
Importance de la température La pression des pneus dépend de latempérature du pneu. Pendant la
conduite, la pression et la tempéra‐
ture des pneus augmentent. Les
valeurs de pression des pneus
données sur l'étiquette d'informations
et dans le tableau de pression des
pneus sont valables pour les pneus à
froid, c'est-à-dire à 20 °C.
La pression augmente de près de
10 kPa pour une augmentation de
température de 10 °C. Cet élément
doit être pris en compte lors de la véri‐ fication de pneus chauds.
La valeur de la pression de gonflage
affichée sur le centre d'informations
du conducteur indique la pression
réelle des pneus. Un pneu refroidi
indiquera une valeur réduite, ce qui
ne doit pas nécessairement être inter‐ prété comme le signe d'une fuite d'air.
Système de surveillance de la pression des pneus
Le système de surveillance de la
pression des pneus surveille la pres‐
sion des quatre pneus une fois par
minute quand la vitesse du véhicule
dépasse une certaine limite.

184Soins du véhiculeAvertissement
Le système de surveillance de la
pression des pneus se contente
d'avertir au sujet de l'état de basse
pression des pneus et ne
remplace pas l'entretien régulier
des pneus par le conducteur.
Toutes les roues doivent être équi‐
pées de capteur de pression et les
pneus doivent être gonflés à la pres‐
sion prescrite.
Remarque
Dans les pays où le système de surveillance de la pression des
pneus constitue une obligation
légale, l'utilisation de roues sans
capteurs de pression invalide l'ho‐
mologation d'usage du type de
véhicule.
Les pressions de gonflage actuelles
des pneus peuvent être affichées
dans le Menu informations véhicule
du centre d'informations du conduc‐
teur.
Le menu peut être sélectionné à l'aide
d'une pression sur les touches de la
tige.
Appuyer sur MENU pour choisir le
Menu informations véhicule X .
Tourner la molette pour sélectionner
le système de surveillance de la pres‐
sion des pneus.
L'état du système et des avertisse‐
ments de pression sont signalés par
un message avec un clignotement du
pneu correspondant dans le centre
d'informations du conducteur.
Le système prend en compte la
température des pneus pour les aver‐ tissements.
Importance de la température 3 182.

Soins du véhicule185

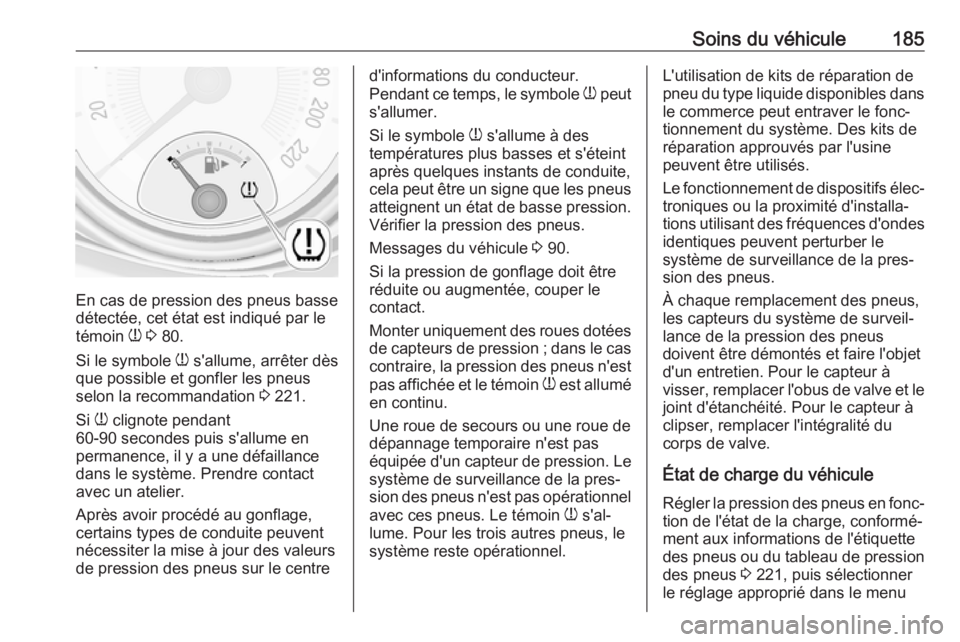

En cas de pression des pneus basse
détectée, cet état est indiqué par le
témoin w 3 80.
Si le symbole w s'allume, arrêter dès
que possible et gonfler les pneus
selon la recommandation 3 221.
Si w clignote pendant
60-90 secondes puis s'allume en permanence, il y a une défaillance
dans le système. Prendre contact
avec un atelier.
Après avoir procédé au gonflage,
certains types de conduite peuvent
nécessiter la mise à jour des valeurs
de pression des pneus sur le centre
d'informations du conducteur.
Pendant ce temps, le symbole w peut
s'allumer.
Si le symbole w s'allume à des
températures plus basses et s'éteint
après quelques instants de conduite,
cela peut être un signe que les pneus
atteignent un état de basse pression. Vérifier la pression des pneus.
Messages du véhicule 3 90.
Si la pression de gonflage doit être réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le
système de surveillance de la pres‐
sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Pour les trois autres pneus, le
système reste opérationnel.L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes
identiques peuvent perturber le
système de surveillance de la pres‐
sion des pneus.
À chaque remplacement des pneus,
les capteurs du système de surveil‐
lance de la pression des pneus
doivent être démontés et faire l'objet
d'un entretien. Pour le capteur à
visser, remplacer l'obus de valve et le joint d'étanchéité. Pour le capteur à
clipser, remplacer l'intégralité du
corps de valve.
État de charge du véhicule Régler la pression des pneus en fonc‐
tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression des pneus 3 221, puis sélectionner
le réglage approprié dans le menu

186Soins du véhiculeCharge du pneu du centre d'informa‐
tions du conducteur, Menu
informations véhicule 3 82. Ce
réglage sert de référence pour les avertissements relatifs à la pression
des pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et le frein de stationnement serré. Sur
les véhicules dotés d'une boîte auto‐
matique, le levier sélecteur doit être
en position P.Sélectionner :
● Léger pour une pression de
confort jusqu'à 3 personnes.
● Eco pour une pression Eco
jusqu'à 3 personnes.
● Max pour une pleine charge.
Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression possède
un code d'identification unique. Le
code d'identification doit être apparié
à une nouvelle position de pneu/roue après une permutation des pneus ou
un échange du jeu de pneu complet
et si un ou plusieurs capteurs de pres‐ sion ont été remplacés. Le processus
de correspondance des capteurs de
pression doit également être effectué après avoir remplacé une roue de
secours par une roue de route conte‐ nant le capteur de pression.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent disparaître lors du cycle d'allumage suivant. On fait corres‐
pondre les capteurs aux positions desroues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Le
clignotant de la position active
actuelle s'allume jusqu'à ce que le
capteur soit apparié.
Consulter votre atelier pour tout
service. Il faut 2 minutes pour appa‐
rier la première position de pneu/roue
et 5 minutes en tout pour apparier les
quatre positions de pneu/roue. Si cela
dure plus longtemps, le processus de
correspondance s'arrête et doit être
redémarré.
Le processus de correspondance des
capteurs de pression des pneus est le suivant :
1. Serrer le frein de stationnement.
2. Mettez le contact.
3. Sur les véhicules avec boîte de vitesses manuelle : sélectionner
le point mort.
4. Utiliser MENU sur la touche pour
sélectionner Menu informations
véhicule dans le centre d'informa‐
tions du conducteur.

Soins du véhicule1875.Tourner la molette du dispositif de
réglage pour faire défiler le menu
de pression des pneus.
6. Appuyer sur SET/CLR pour
lancer le processus d'apparie‐
ment de capteur. Un message
demandant d'accepter le proces‐
sus doit être affiché.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le
récepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le
capteur de pression des pneus.
Un signal de l'avertisseur sonore
confirme que le code d'identifica‐
tion du capteur correspond à cette
position de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.11. Passer à la roue arrière du côté droit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié à la roue arrière gauche et que le processus de correspon‐ dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Amener les quatre pneus au niveau de pression recommandé,
comme indiqué sur l'étiquette d'in‐ formation des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 82.
Profondeur de sculptures
Contrôler régulièrement la profon‐
deur des sculptures.
Pour des raisons de sécurité, les
pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm
pour les pneus d'hiver).Pour des raisons de sécurité, il est
recommandé de ne pas dépasser un
écart de plus de 2 mm entre les
profondeurs de sculpture de pneu
d'un même essieu.
La profondeur minimale de sculpture
légalement autorisée (1,6 mm) est
atteinte lorsque le profil est usé
jusqu'au repère d'usure (TWI = Tread
Wear Indicator). La position des repè‐ res d'usure est indiquée par des
marques sur les flancs du pneu.
Les pneus vieillissent même s'ils ne
roulent pas. Nous recommandons de
remplacer les pneus tous les 6 ans.

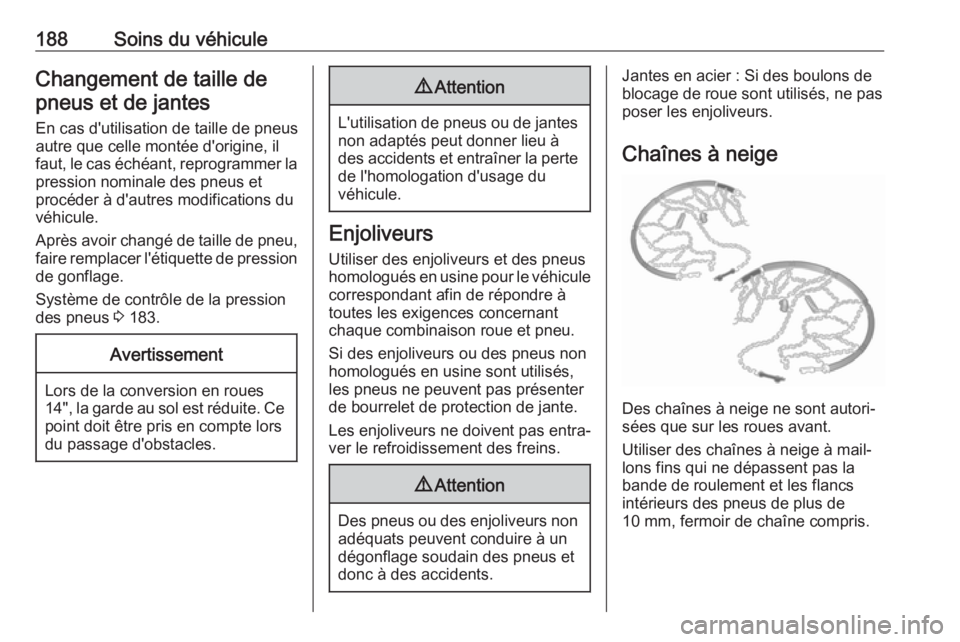

188Soins du véhiculeChangement de taille de
pneus et de jantes
En cas d'utilisation de taille de pneus
autre que celle montée d'origine, il
faut, le cas échéant, reprogrammer la
pression nominale des pneus et
procéder à d'autres modifications du
véhicule.
Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression
de gonflage.
Système de contrôle de la pression
des pneus 3 183.Avertissement
Lors de la conversion en roues
14", la garde au sol est réduite. Ce point doit être pris en compte lors
du passage d'obstacles.
9 Attention
L'utilisation de pneus ou de jantes
non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation d'usage du
véhicule.
Enjoliveurs
Utiliser des enjoliveurs et des pneus
homologués en usine pour le véhicule
correspondant afin de répondre à
toutes les exigences concernant
chaque combinaison roue et pneu.
Si des enjoliveurs ou des pneus non
homologués en usine sont utilisés,
les pneus ne peuvent pas présenter
de bourrelet de protection de jante.
Les enjoliveurs ne doivent pas entra‐
ver le refroidissement des freins.
9 Attention
Des pneus ou des enjoliveurs non
adéquats peuvent conduire à un
dégonflage soudain des pneus et
donc à des accidents.
Jantes en acier : Si des boulons de
blocage de roue sont utilisés, ne pas
poser les enjoliveurs.
Chaînes à neige
Des chaînes à neige ne sont autori‐
sées que sur les roues avant.
Utiliser des chaînes à neige à mail‐
lons fins qui ne dépassent pas la
bande de roulement et les flancs
intérieurs des pneus de plus de
10 mm, fermoir de chaîne compris.
