OPEL AMPERA E 2017.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2017.5, Model line: AMPERA E, Model: OPEL AMPERA E 2017.5Pages: 287, PDF-Größe: 6.32 MB
Page 251 of 287

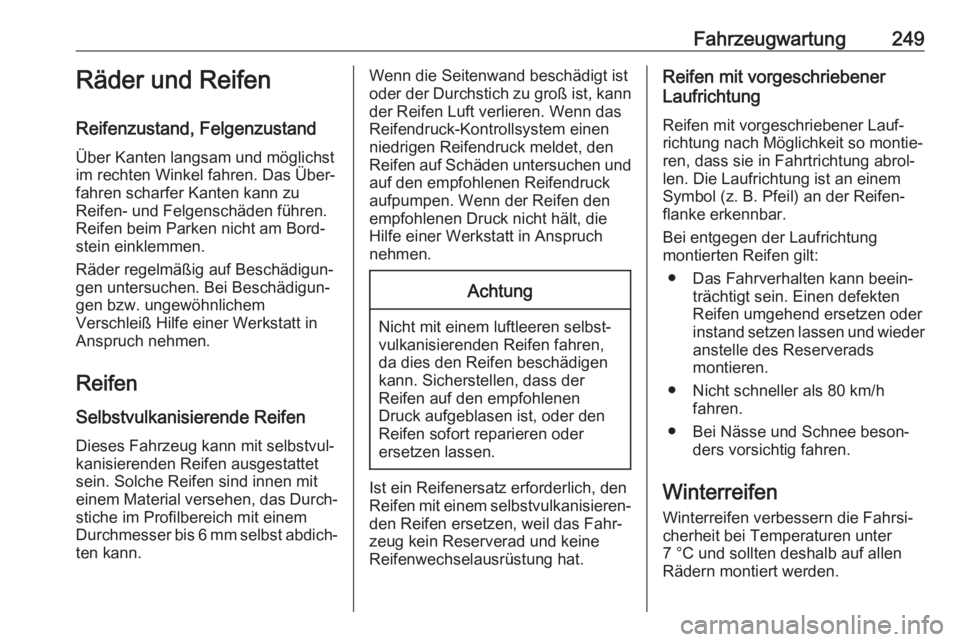

Fahrzeugwartung249Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Reifen
Selbstvulkanisierende Reifen Dieses Fahrzeug kann mit selbstvul‐kanisierenden Reifen ausgestattet
sein. Solche Reifen sind innen mit
einem Material versehen, das Durch‐
stiche im Profilbereich mit einem
Durchmesser bis 6 mm selbst abdich‐
ten kann.Wenn die Seitenwand beschädigt ist
oder der Durchstich zu groß ist, kann
der Reifen Luft verlieren. Wenn das
Reifendruck-Kontrollsystem einen
niedrigen Reifendruck meldet, den
Reifen auf Schäden untersuchen und auf den empfohlenen Reifendruckaufpumpen. Wenn der Reifen denempfohlenen Druck nicht hält, die
Hilfe einer Werkstatt in Anspruch
nehmen.Achtung
Nicht mit einem luftleeren selbst‐
vulkanisierenden Reifen fahren,
da dies den Reifen beschädigen
kann. Sicherstellen, dass der
Reifen auf den empfohlenen
Druck aufgeblasen ist, oder den
Reifen sofort reparieren oder
ersetzen lassen.
Ist ein Reifenersatz erforderlich, den
Reifen mit einem selbstvulkanisieren‐
den Reifen ersetzen, weil das Fahr‐
zeug kein Reserverad und keine
Reifenwechselausrüstung hat.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung nach Möglichkeit so montie‐
ren, dass sie in Fahrtrichtung abrol‐
len. Die Laufrichtung ist an einem
Symbol (z. B. Pfeil) an der Reifen‐
flanke erkennbar.
Bei entgegen der Laufrichtung
montierten Reifen gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Nicht schneller als 80 km/h fahren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen
Rädern montiert werden.
Page 252 of 287

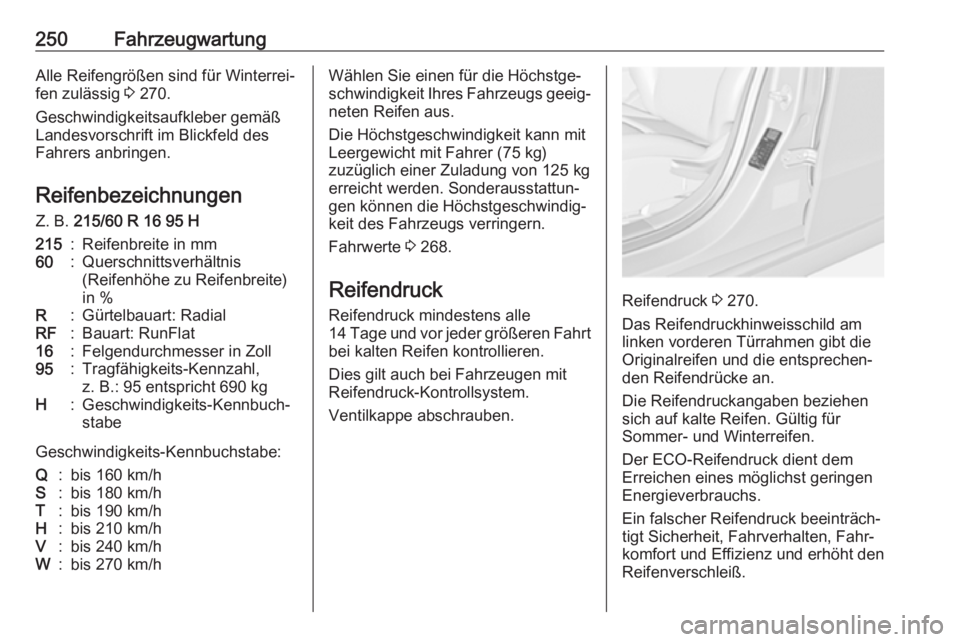

250FahrzeugwartungAlle Reifengrößen sind für Winterrei‐
fen zulässig 3 270.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/hWählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 268.
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 270.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Energieverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Effizienz und erhöht den
Reifenverschleiß.
Page 253 of 287

Fahrzeugwartung251Der empfohlene Reifendruck variiert
je nach den Bedingungen.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐
sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden muss, das Fahrzeug ausschalten.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in
der Reifendrucktabelle angegebenen Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.
Reifendruck-Kontrollsystem Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Page 254 of 287

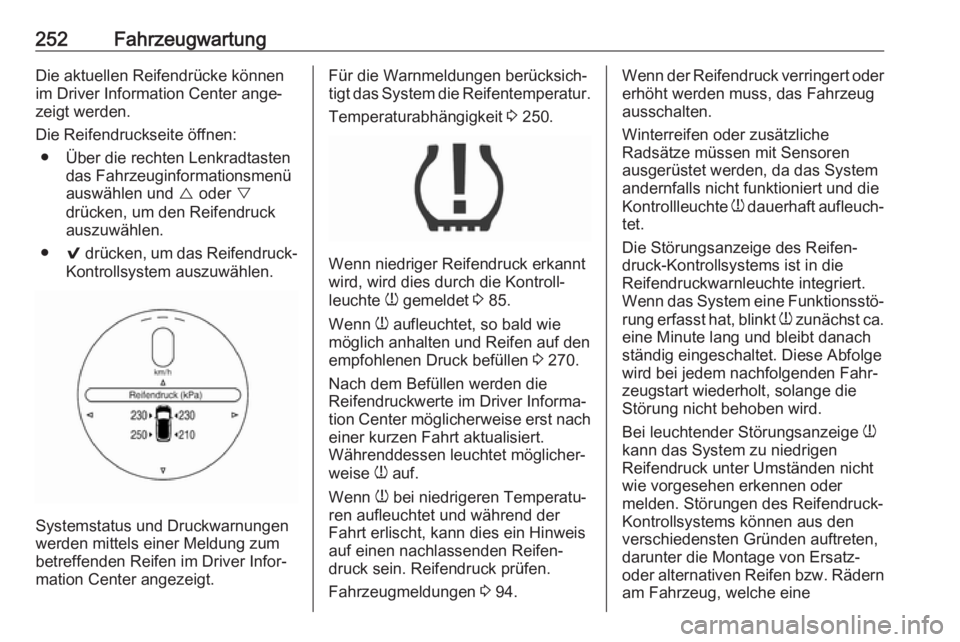

252FahrzeugwartungDie aktuellen Reifendrücke können
im Driver Information Center ange‐
zeigt werden.
Die Reifendruckseite öffnen: ● Über die rechten Lenkradtasten das Fahrzeuginformationsmenü
auswählen und { oder }
drücken, um den Reifendruck auszuwählen.
● 9 drücken, um das Reifendruck-
Kontrollsystem auszuwählen.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 250.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 85.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 270.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐ tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Währenddessen leuchtet möglicher‐
weise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 94.
Wenn der Reifendruck verringert oder
erhöht werden muss, das Fahrzeug
ausschalten.
Winterreifen oder zusätzliche
Radsätze müssen mit Sensoren
ausgerüstet werden, da das System
andernfalls nicht funktioniert und die
Kontrollleuchte w dauerhaft aufleuch‐
tet.
Die Störungsanzeige des Reifen‐
druck-Kontrollsystems ist in die
Reifendruckwarnleuchte integriert.
Wenn das System eine Funktionsstö‐
rung erfasst hat, blinkt w zunächst ca.
eine Minute lang und bleibt danach
ständig eingeschaltet. Diese Abfolge
wird bei jedem nachfolgenden Fahr‐
zeugstart wiederholt, solange die
Störung nicht behoben wird.
Bei leuchtender Störungsanzeige w
kann das System zu niedrigen
Reifendruck unter Umständen nicht
wie vorgesehen erkennen oder
melden. Störungen des Reifendruck-
Kontrollsystems können aus den
verschiedensten Gründen auftreten,
darunter die Montage von Ersatz-
oder alternativen Reifen bzw. Rädern
am Fahrzeug, welche eine
Page 255 of 287

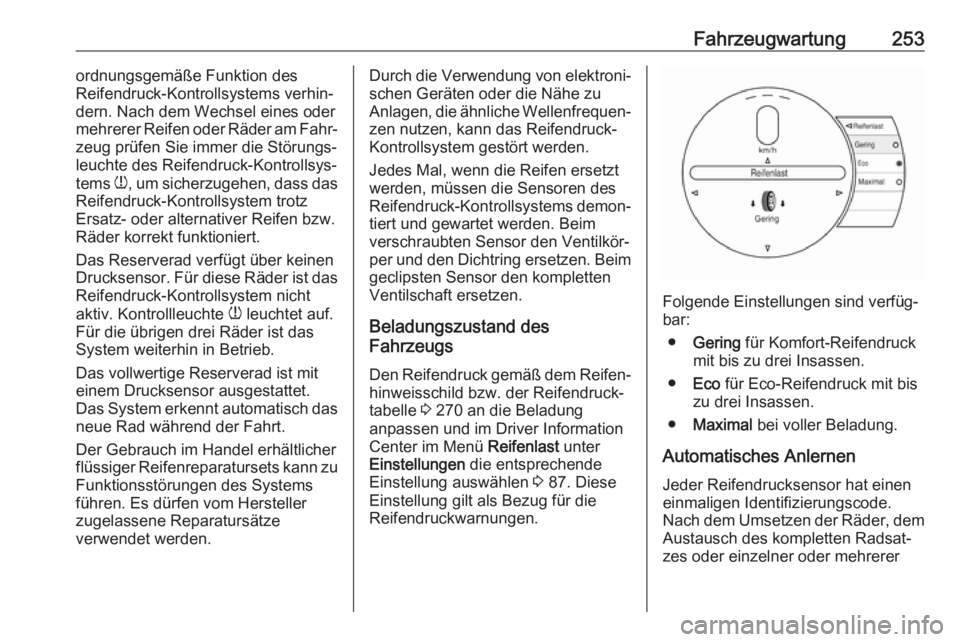

Fahrzeugwartung253ordnungsgemäße Funktion des
Reifendruck-Kontrollsystems verhin‐ dern. Nach dem Wechsel eines oder
mehrerer Reifen oder Räder am Fahr‐
zeug prüfen Sie immer die Störungs‐
leuchte des Reifendruck-Kontrollsys‐
tems w, um sicherzugehen, dass das
Reifendruck-Kontrollsystem trotz
Ersatz- oder alternativer Reifen bzw.
Räder korrekt funktioniert.
Das Reserverad verfügt über keinen
Drucksensor. Für diese Räder ist das
Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Räder ist das
System weiterhin in Betrieb.
Das vollwertige Reserverad ist mit
einem Drucksensor ausgestattet.
Das System erkennt automatisch das
neue Rad während der Fahrt.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim
verschraubten Sensor den Ventilkör‐ per und den Dichtring ersetzen. Beim geclipsten Sensor den kompletten
Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 270 an die Beladung
anpassen und im Driver Information
Center im Menü Reifenlast unter
Einstellungen die entsprechende
Einstellung auswählen 3 87. Diese
Einstellung gilt als Bezug für die
Reifendruckwarnungen.
Folgende Einstellungen sind verfüg‐
bar:
● Gering für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Maximal bei voller Beladung.
Automatisches Anlernen Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Page 256 of 287

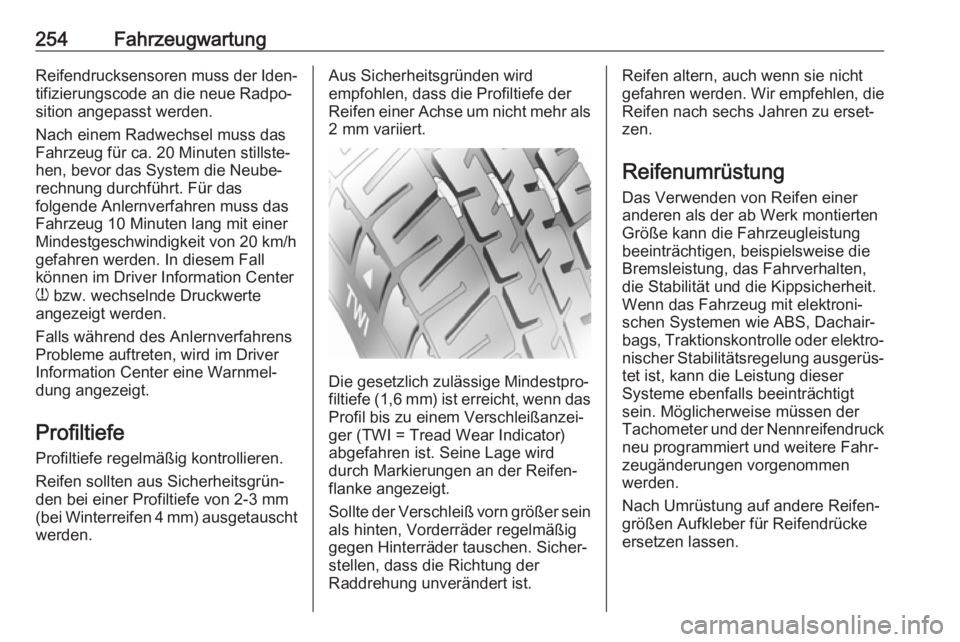

254FahrzeugwartungReifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐ sition angepasst werden.
Nach einem Radwechsel muss das Fahrzeug für ca. 20 Minuten stillste‐
hen, bevor das System die Neube‐
rechnung durchführt. Für das
folgende Anlernverfahren muss das
Fahrzeug 10 Minuten lang mit einer
Mindestgeschwindigkeit von 20 km/h
gefahren werden. In diesem Fall
können im Driver Information Center
w bzw. wechselnde Druckwerte
angezeigt werden.
Falls während des Anlernverfahrens Probleme auftreten, wird im Driver
Information Center eine Warnmel‐
dung angezeigt.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm
(bei Winterreifen 4 mm) ausgetauscht
werden.Aus Sicherheitsgründen wird
empfohlen, dass die Profiltiefe der
Reifen einer Achse um nicht mehr als 2 mm variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.
Reifenumrüstung
Das Verwenden von Reifen einer anderen als der ab Werk montiertenGröße kann die Fahrzeugleistung
beeinträchtigen, beispielsweise die
Bremsleistung, das Fahrverhalten, die Stabilität und die Kippsicherheit.
Wenn das Fahrzeug mit elektroni‐
schen Systemen wie ABS, Dachair‐
bags, Traktionskontrolle oder elektro‐ nischer Stabilitätsregelung ausgerüs‐ tet ist, kann die Leistung dieser
Systeme ebenfalls beeinträchtigt
sein. Möglicherweise müssen der
Tachometer und der Nennreifendruck
neu programmiert und weitere Fahr‐
zeugänderungen vorgenommen
werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.
Page 257 of 287

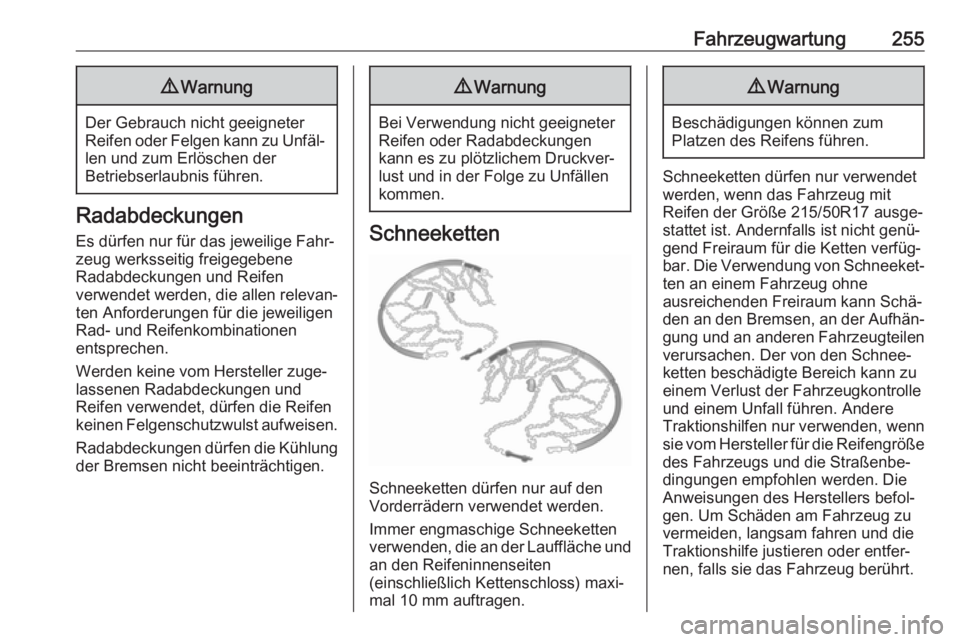

Fahrzeugwartung2559Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und
Reifen verwendet, dürfen die Reifen
keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung der Bremsen nicht beeinträchtigen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten dürfen nur verwendet werden, wenn das Fahrzeug mit
Reifen der Größe 215/50R17 ausge‐
stattet ist. Andernfalls ist nicht genü‐
gend Freiraum für die Ketten verfüg‐
bar. Die Verwendung von Schneeket‐
ten an einem Fahrzeug ohne
ausreichenden Freiraum kann Schä‐
den an den Bremsen, an der Aufhän‐ gung und an anderen Fahrzeugteilenverursachen. Der von den Schnee‐
ketten beschädigte Bereich kann zu einem Verlust der Fahrzeugkontrolle
und einem Unfall führen. Andere
Traktionshilfen nur verwenden, wenn
sie vom Hersteller für die Reifengröße des Fahrzeugs und die Straßenbe‐
dingungen empfohlen werden. Die
Anweisungen des Herstellers befol‐
gen. Um Schäden am Fahrzeug zu
vermeiden, langsam fahren und die
Traktionshilfe justieren oder entfer‐
nen, falls sie das Fahrzeug berührt.
Page 258 of 287

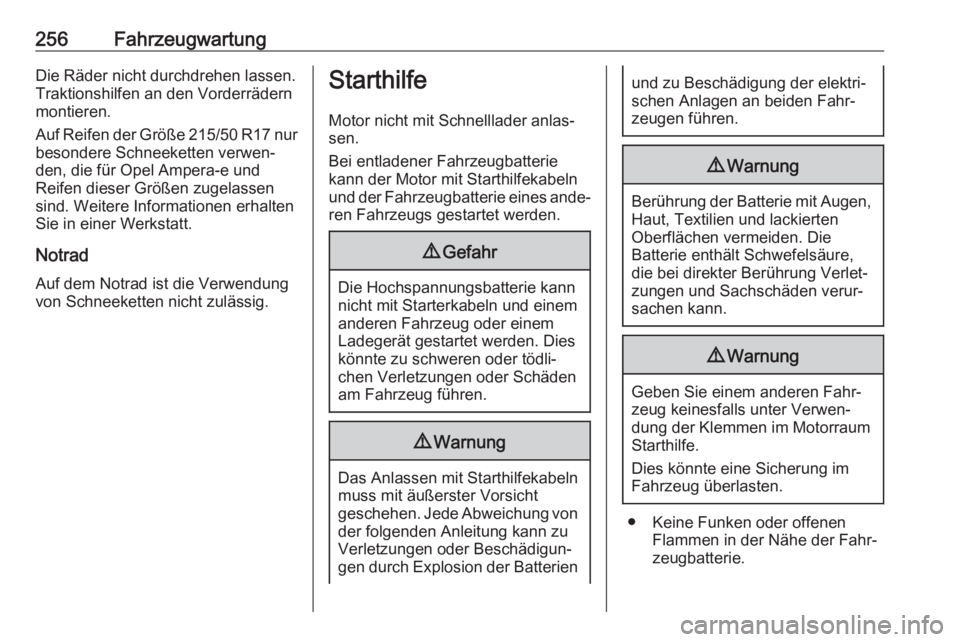

256FahrzeugwartungDie Räder nicht durchdrehen lassen.Traktionshilfen an den Vorderrädern
montieren.
Auf Reifen der Größe 215/50 R17 nur
besondere Schneeketten verwen‐
den, die für Opel Ampera-e und
Reifen dieser Größen zugelassen
sind. Weitere Informationen erhalten
Sie in einer Werkstatt.
Notrad Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.Starthilfe
Motor nicht mit Schnelllader anlas‐sen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐
ren Fahrzeugs gestartet werden.9 Gefahr
Die Hochspannungsbatterie kann
nicht mit Starterkabeln und einem
anderen Fahrzeug oder einem
Ladegerät gestartet werden. Dies
könnte zu schweren oder tödli‐
chen Verletzungen oder Schäden
am Fahrzeug führen.
9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von
der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien
und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
die bei direkter Berührung Verlet‐
zungen und Sachschäden verur‐
sachen kann.
9 Warnung
Geben Sie einem anderen Fahr‐
zeug keinesfalls unter Verwen‐
dung der Klemmen im Motorraum
Starthilfe.
Dies könnte eine Sicherung im
Fahrzeug überlasten.
● Keine Funken oder offenen Flammen in der Nähe der Fahr‐
zeugbatterie.
Page 259 of 287

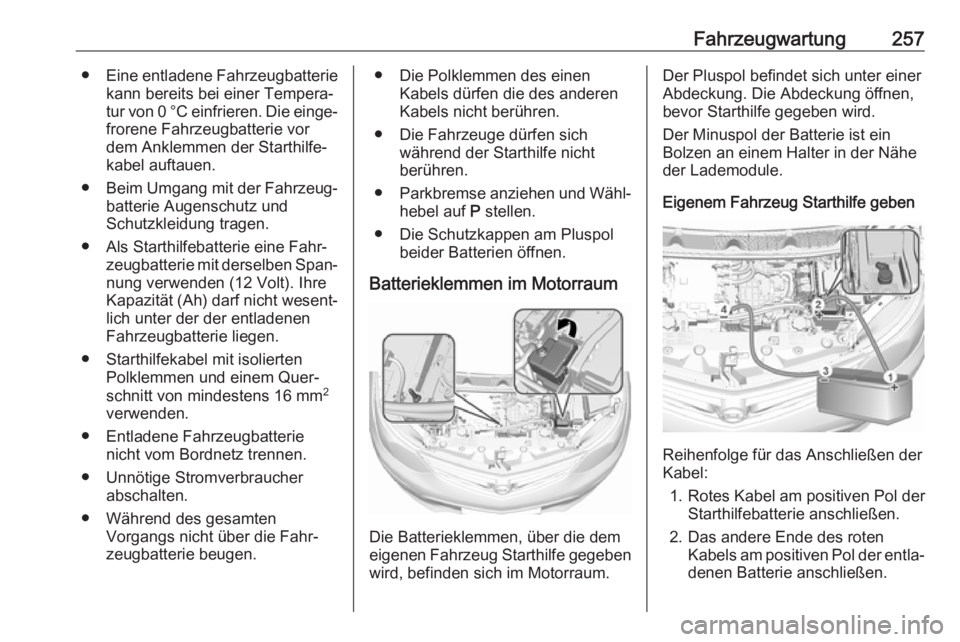

Fahrzeugwartung257●Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐
tur von 0 °C einfrieren. Die einge‐ frorene Fahrzeugbatterie vor
dem Anklemmen der Starthilfe‐
kabel auftauen.
● Beim Umgang mit der Fahrzeug‐
batterie Augenschutz und
Schutzkleidung tragen.
● Als Starthilfebatterie eine Fahr‐ zeugbatterie mit derselben Span‐nung verwenden (12 Volt). Ihre
Kapazität (Ah) darf nicht wesent‐ lich unter der der entladenen
Fahrzeugbatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
verwenden.
● Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen und Wähl‐
hebel auf P stellen.
● Die Schutzkappen am Pluspol beider Batterien öffnen.
Batterieklemmen im Motorraum
Die Batterieklemmen, über die dem
eigenen Fahrzeug Starthilfe gegeben wird, befinden sich im Motorraum.
Der Pluspol befindet sich unter einer
Abdeckung. Die Abdeckung öffnen,
bevor Starthilfe gegeben wird.
Der Minuspol der Batterie ist ein
Bolzen an einem Halter in der Nähe
der Lademodule.
Eigenem Fahrzeug Starthilfe geben
Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐
denen Batterie anschließen.
Page 260 of 287

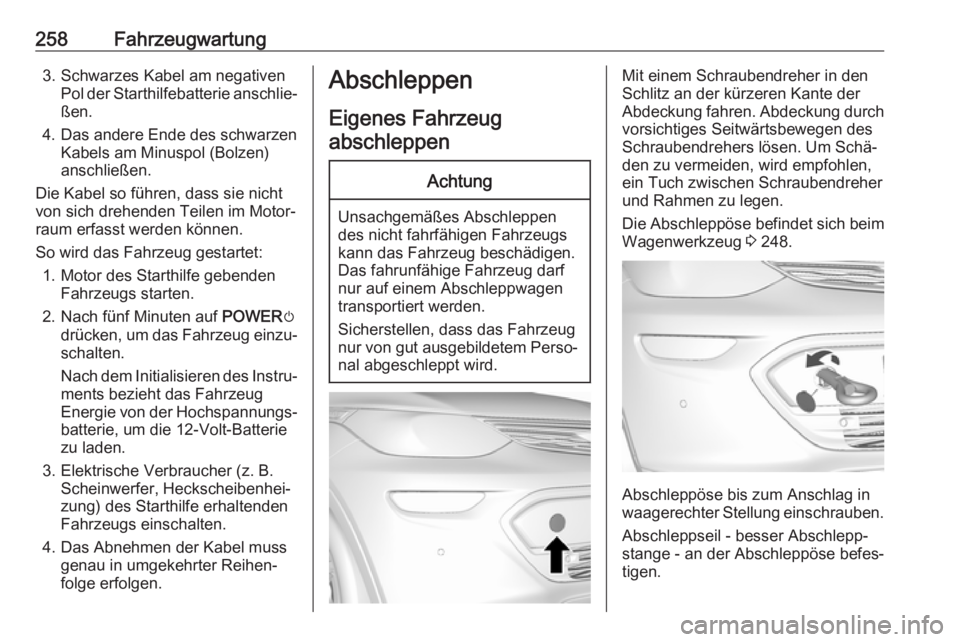

258Fahrzeugwartung3. Schwarzes Kabel am negativenPol der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels am Minuspol (Bolzen)
anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
So wird das Fahrzeug gestartet: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten auf POWERm
drücken, um das Fahrzeug einzu‐ schalten.
Nach dem Initialisieren des Instru‐
ments bezieht das Fahrzeug
Energie von der Hochspannungs‐ batterie, um die 12-Volt-Batterie
zu laden.
3. Elektrische Verbraucher (z. B. Scheinwerfer, Heckscheibenhei‐
zung) des Starthilfe erhaltenden
Fahrzeugs einschalten.
4. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug abschleppenAchtung
Unsachgemäßes Abschleppen
des nicht fahrfähigen Fahrzeugs
kann das Fahrzeug beschädigen.
Das fahrunfähige Fahrzeug darf
nur auf einem Abschleppwagen
transportiert werden.
Sicherstellen, dass das Fahrzeug
nur von gut ausgebildetem Perso‐ nal abgeschleppt wird.
Mit einem Schraubendreher in den
Schlitz an der kürzeren Kante der
Abdeckung fahren. Abdeckung durch
vorsichtiges Seitwärtsbewegen des
Schraubendrehers lösen. Um Schä‐
den zu vermeiden, wird empfohlen,
ein Tuch zwischen Schraubendreher
und Rahmen zu legen.
Die Abschleppöse befindet sich beim
Wagenwerkzeug 3 248.
Abschleppöse bis zum Anschlag in
waagerechter Stellung einschrauben.
Abschleppseil - besser Abschlepp‐
stange - an der Abschleppöse befes‐
tigen.
