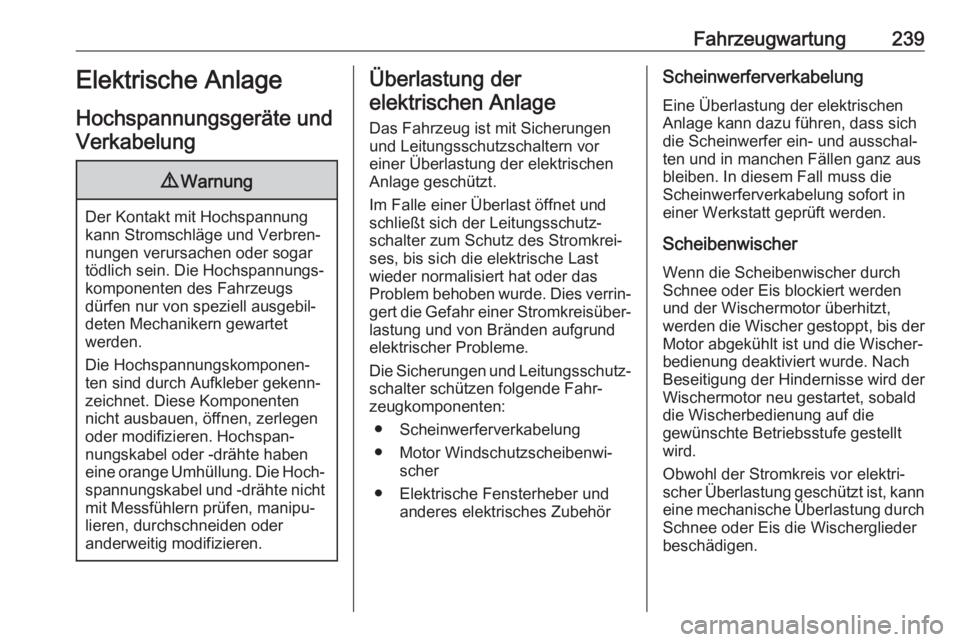

Fahrzeugwartung239Elektrische Anlage
Hochspannungsgeräte und Verkabelung9 Warnung
Der Kontakt mit Hochspannung
kann Stromschläge und Verbren‐
nungen verursachen oder sogar tödlich sein. Die Hochspannungs‐
komponenten des Fahrzeugs
dürfen nur von speziell ausgebil‐
deten Mechanikern gewartet
werden.
Die Hochspannungskomponen‐
ten sind durch Aufkleber gekenn‐
zeichnet. Diese Komponenten
nicht ausbauen, öffnen, zerlegen
oder modifizieren. Hochspan‐
nungskabel oder -drähte haben
eine orange Umhüllung. Die Hoch‐ spannungskabel und -drähte nicht
mit Messfühlern prüfen, manipu‐
lieren, durchschneiden oder
anderweitig modifizieren.
Überlastung der
elektrischen Anlage
Das Fahrzeug ist mit Sicherungen
und Leitungsschutzschaltern vor
einer Überlastung der elektrischen
Anlage geschützt.
Im Falle einer Überlast öffnet und
schließt sich der Leitungsschutz‐
schalter zum Schutz des Stromkrei‐
ses, bis sich die elektrische Last
wieder normalisiert hat oder das
Problem behoben wurde. Dies verrin‐
gert die Gefahr einer Stromkreisüber‐ lastung und von Bränden aufgrund
elektrischer Probleme.
Die Sicherungen und Leitungsschutz‐ schalter schützen folgende Fahr‐
zeugkomponenten:
● Scheinwerferverkabelung
● Motor Windschutzscheibenwi‐ scher
● Elektrische Fensterheber und anderes elektrisches ZubehörScheinwerferverkabelung
Eine Überlastung der elektrischen
Anlage kann dazu führen, dass sich
die Scheinwerfer ein- und ausschal‐
ten und in manchen Fällen ganz aus
bleiben. In diesem Fall muss die
Scheinwerferverkabelung sofort in
einer Werkstatt geprüft werden.
Scheibenwischer
Wenn die Scheibenwischer durch
Schnee oder Eis blockiert werden
und der Wischermotor überhitzt,
werden die Wischer gestoppt, bis der Motor abgekühlt ist und die Wischer‐
bedienung deaktiviert wurde. Nach
Beseitigung der Hindernisse wird der
Wischermotor neu gestartet, sobald
die Wischerbedienung auf die
gewünschte Betriebsstufe gestellt
wird.
Obwohl der Stromkreis vor elektri‐
scher Überlastung geschützt ist, kann
eine mechanische Überlastung durch Schnee oder Eis die Wischerglieder
beschädigen.

240FahrzeugwartungVor Gebrauch der Scheibenwischer
die Windschutzscheibe immer von
Eis und Schnee befreien. Wenn die
Überlastung durch eine elektrische
Störung und nicht Eis oder Schnee
verursacht wurde, ist eine Wartung
erforderlich.

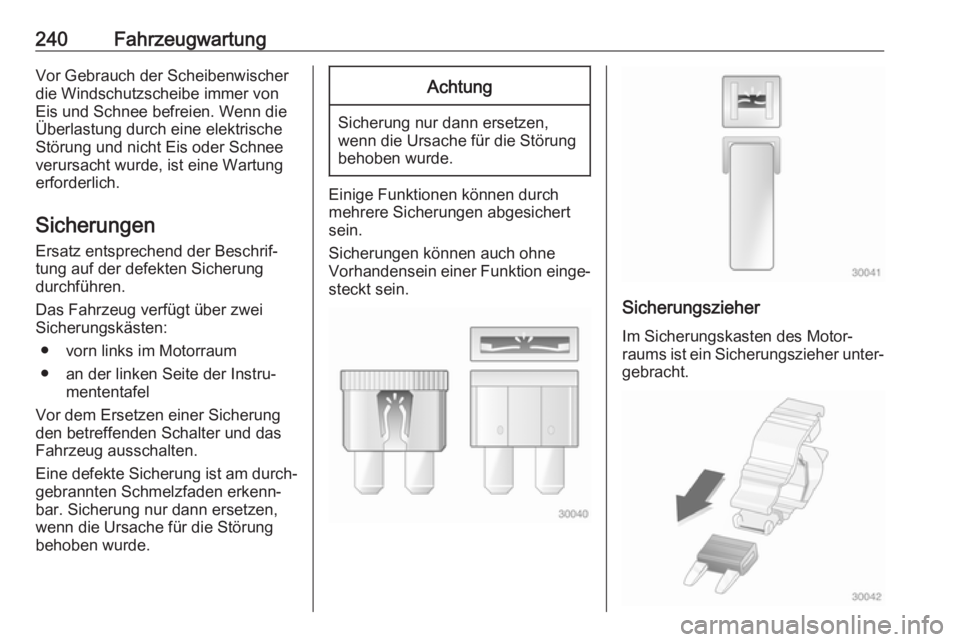

Sicherungen
Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei
Sicherungskästen:
● vorn links im Motorraum
● an der linken Seite der Instru‐ mententafel
Vor dem Ersetzen einer Sicherung
den betreffenden Schalter und das
Fahrzeug ausschalten.
Eine defekte Sicherung ist am durch‐ gebrannten Schmelzfaden erkenn‐
bar. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.Achtung
Sicherung nur dann ersetzen,
wenn die Ursache für die Störung
behoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne
Vorhandensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums ist ein Sicherungszieher unter‐
gebracht.

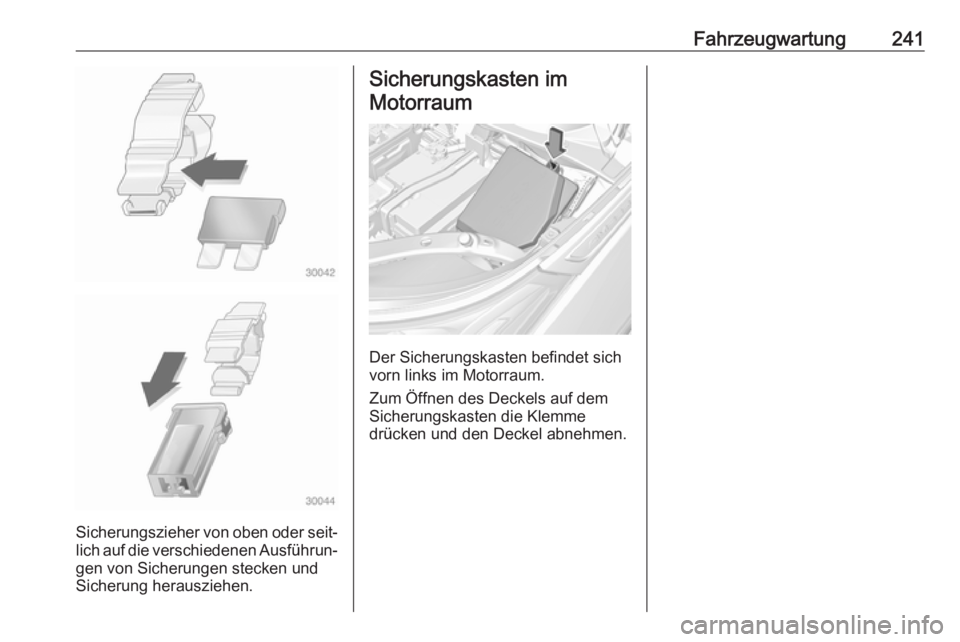

Fahrzeugwartung241
Sicherungszieher von oben oder seit‐lich auf die verschiedenen Ausführun‐
gen von Sicherungen stecken und
Sicherung herausziehen.

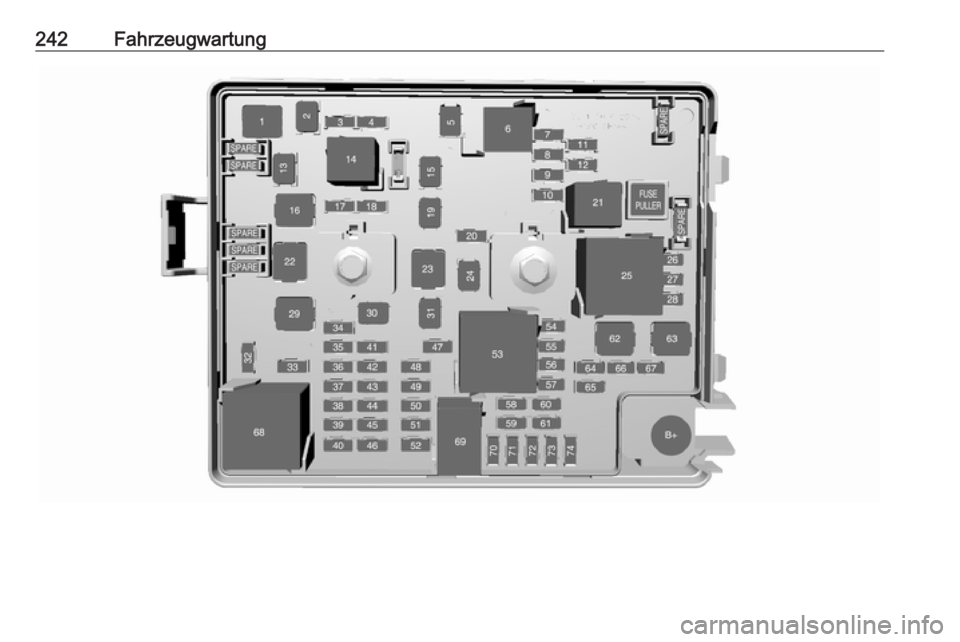

Sicherungskasten im
Motorraum
Der Sicherungskasten befindet sich
vorn links im Motorraum.
Zum Öffnen des Deckels auf dem
Sicherungskasten die Klemme
drücken und den Deckel abnehmen.

242Fahrzeugwartung

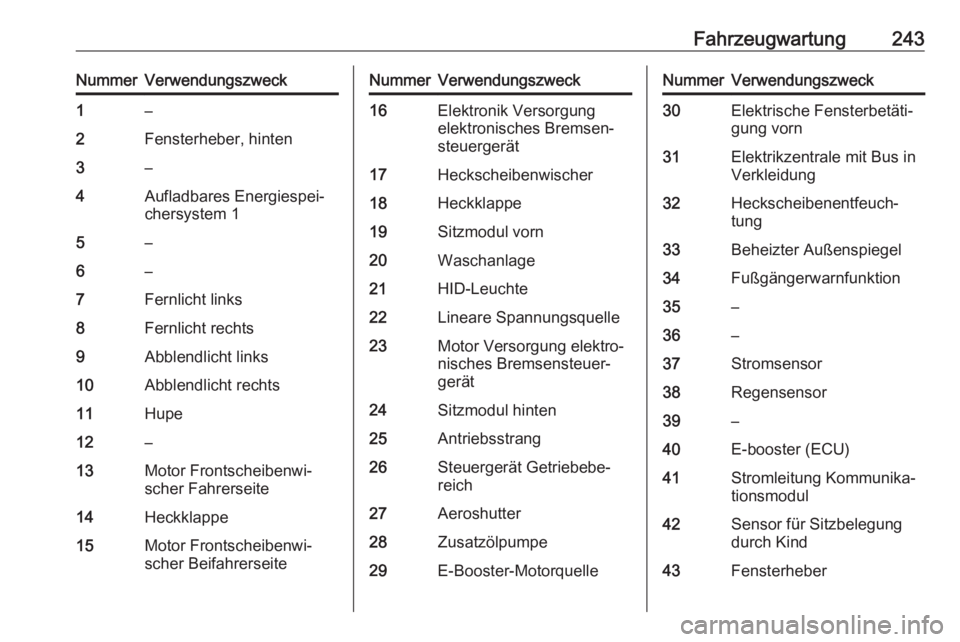

Fahrzeugwartung243NummerVerwendungszweck1–2Fensterheber, hinten3–4Aufladbares Energiespei‐
chersystem 15–6–7Fernlicht links8Fernlicht rechts9Abblendlicht links10Abblendlicht rechts11Hupe12–13Motor Frontscheibenwi‐
scher Fahrerseite14Heckklappe15Motor Frontscheibenwi‐
scher BeifahrerseiteNummerVerwendungszweck16Elektronik Versorgung
elektronisches Bremsen‐
steuergerät17Heckscheibenwischer18Heckklappe19Sitzmodul vorn20Waschanlage21HID-Leuchte22Lineare Spannungsquelle23Motor Versorgung elektro‐
nisches Bremsensteuer‐
gerät24Sitzmodul hinten25Antriebsstrang26Steuergerät Getriebebe‐
reich27Aeroshutter28Zusatzölpumpe29E-Booster-MotorquelleNummerVerwendungszweck30Elektrische Fensterbetäti‐
gung vorn31Elektrikzentrale mit Bus in
Verkleidung32Heckscheibenentfeuch‐
tung33Beheizter Außenspiegel34Fußgängerwarnfunktion35–36–37Stromsensor38Regensensor39–40E-booster (ECU)41Stromleitung Kommunika‐
tionsmodul42Sensor für Sitzbelegung
durch Kind43Fensterheber

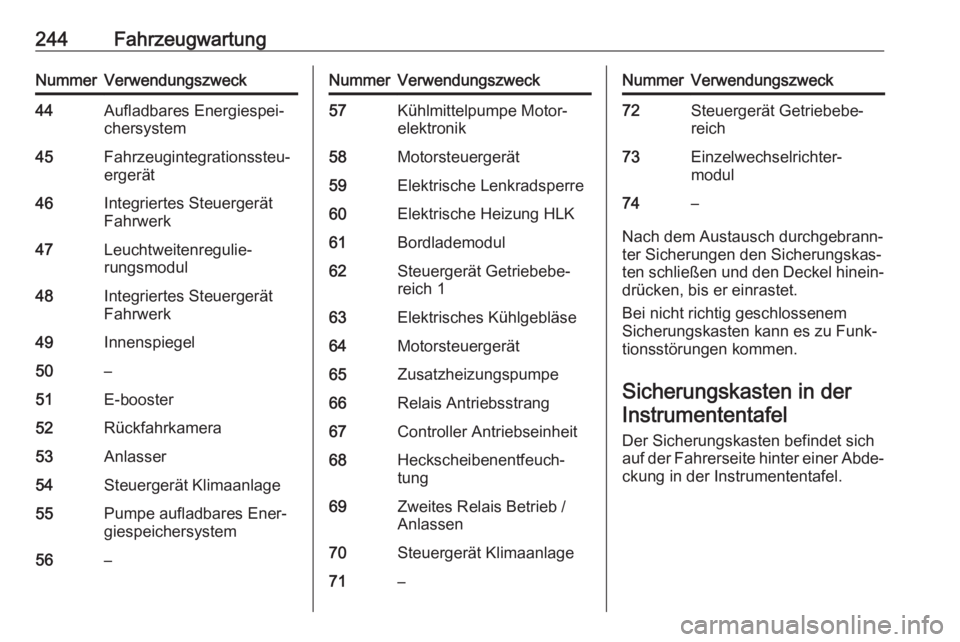

244FahrzeugwartungNummerVerwendungszweck44Aufladbares Energiespei‐
chersystem45Fahrzeugintegrationssteu‐
ergerät46Integriertes Steuergerät
Fahrwerk47Leuchtweitenregulie‐
rungsmodul48Integriertes Steuergerät
Fahrwerk49Innenspiegel50–51E-booster52Rückfahrkamera53Anlasser54Steuergerät Klimaanlage55Pumpe aufladbares Ener‐
giespeichersystem56–NummerVerwendungszweck57Kühlmittelpumpe Motor‐
elektronik58Motorsteuergerät59Elektrische Lenkradsperre60Elektrische Heizung HLK61Bordlademodul62Steuergerät Getriebebe‐
reich 163Elektrisches Kühlgebläse64Motorsteuergerät65Zusatzheizungspumpe66Relais Antriebsstrang67Controller Antriebseinheit68Heckscheibenentfeuch‐
tung69Zweites Relais Betrieb /
Anlassen70Steuergerät Klimaanlage71–NummerVerwendungszweck72Steuergerät Getriebebe‐
reich73Einzelwechselrichter‐
modul74–
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht richtig geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.

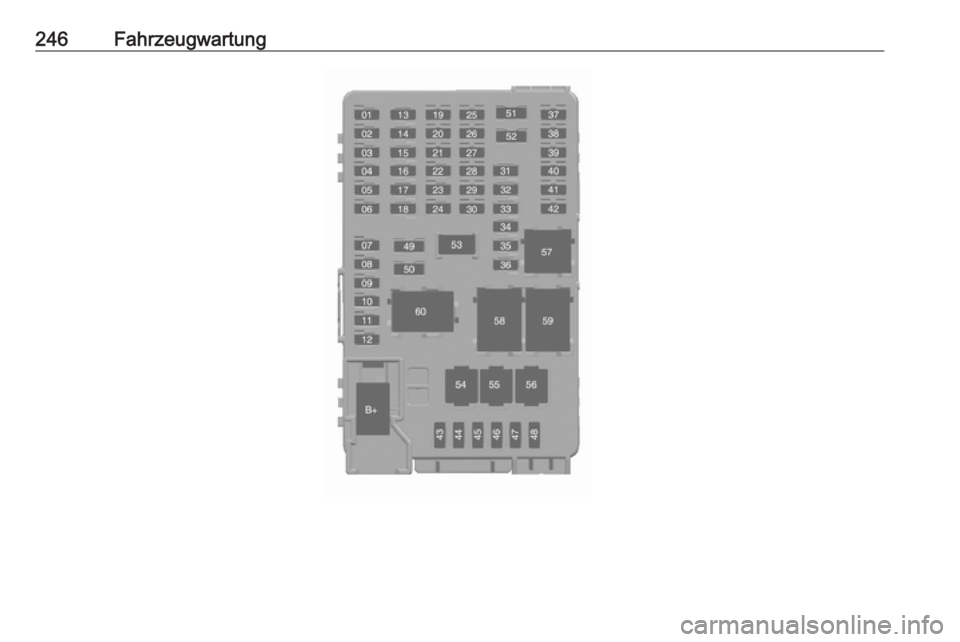

Sicherungskasten in der Instrumententafel
Der Sicherungskasten befindet sich
auf der Fahrerseite hinter einer Abde‐ ckung in der Instrumententafel.

Fahrzeugwartung245

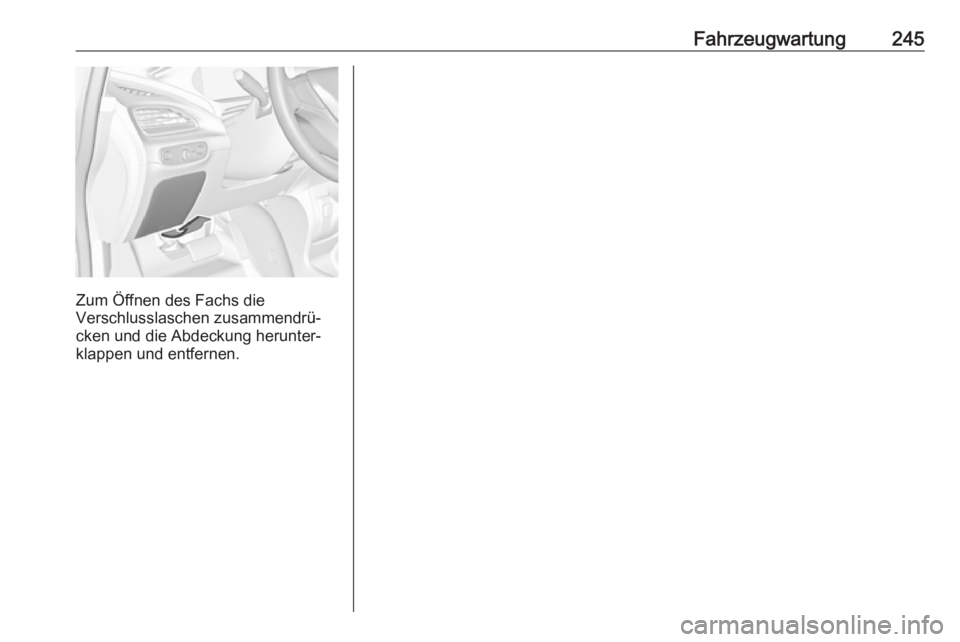

Zum Öffnen des Fachs die
Verschlusslaschen zusammendrü‐
cken und die Abdeckung herunter‐
klappen und entfernen.

246Fahrzeugwartung

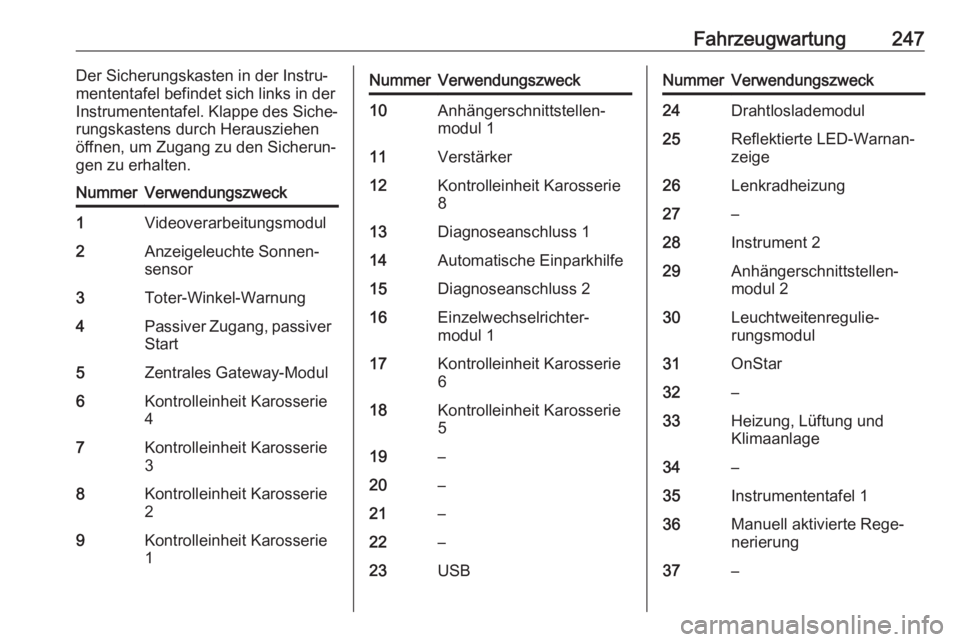

Fahrzeugwartung247Der Sicherungskasten in der Instru‐
mententafel befindet sich links in der
Instrumententafel. Klappe des Siche‐
rungskastens durch Herausziehen
öffnen, um Zugang zu den Sicherun‐
gen zu erhalten.NummerVerwendungszweck1Videoverarbeitungsmodul2Anzeigeleuchte Sonnen‐
sensor3Toter-Winkel-Warnung4Passiver Zugang, passiver Start5Zentrales Gateway-Modul6Kontrolleinheit Karosserie
47Kontrolleinheit Karosserie
38Kontrolleinheit Karosserie
29Kontrolleinheit Karosserie
1NummerVerwendungszweck10Anhängerschnittstellen‐
modul 111Verstärker12Kontrolleinheit Karosserie 813Diagnoseanschluss 114Automatische Einparkhilfe15Diagnoseanschluss 216Einzelwechselrichter‐
modul 117Kontrolleinheit Karosserie
618Kontrolleinheit Karosserie
519–20–21–22–23USBNummerVerwendungszweck24Drahtloslademodul25Reflektierte LED-Warnan‐
zeige26Lenkradheizung27–28Instrument 229Anhängerschnittstellen‐
modul 230Leuchtweitenregulie‐
rungsmodul31OnStar32–33Heizung, Lüftung und
Klimaanlage34–35Instrumententafel 136Manuell aktivierte Rege‐
nerierung37–

248FahrzeugwartungNummerVerwendungszweck38–39–40–41–42–43Kontrolleinheit Karosserie
744Sensor- und Diagnose‐
modul45Frontkameramodul46Fahrzeugintegrationssteu‐
ergerät47Einzelwechselrichter‐
modul 248Elektrische Lenkradsperre49AUX-Buchse50Fernbedienung am
LenkradNummerVerwendungszweck51Hintergrundbeleuchtung
der Fernbedienung am
Lenkrad52Smartphone-Fernbedie‐
nungsmodul53Zubehörsteckdose54–55Logistik56–57–58Logistikrelais59–60Relais Zubehör / verzö‐
gerte Stromabschaltung
Zum Wiedereinbauen der Klappe erst
die untere Lasche einsetzen und
dann die Klappe wieder an ihre
ursprüngliche Position drücken.

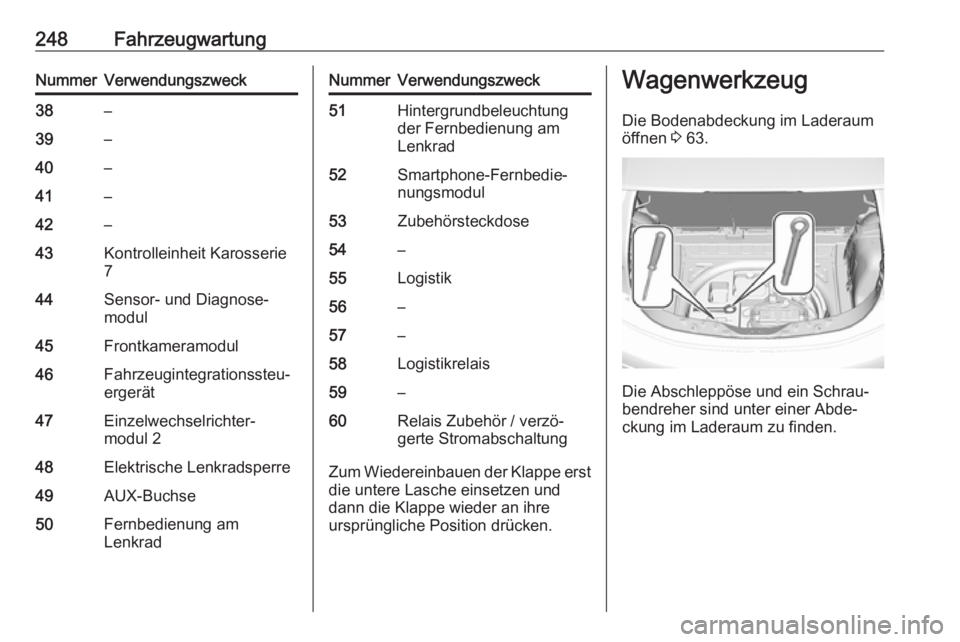

Wagenwerkzeug
Die Bodenabdeckung im Laderaum
öffnen 3 63.
Die Abschleppöse und ein Schrau‐
bendreher sind unter einer Abde‐
ckung im Laderaum zu finden.
