OPEL AMPERA E 2018 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2018, Model line: AMPERA E, Model: OPEL AMPERA E 2018Pages: 289, PDF-Größe: 6.53 MB
Page 251 of 289

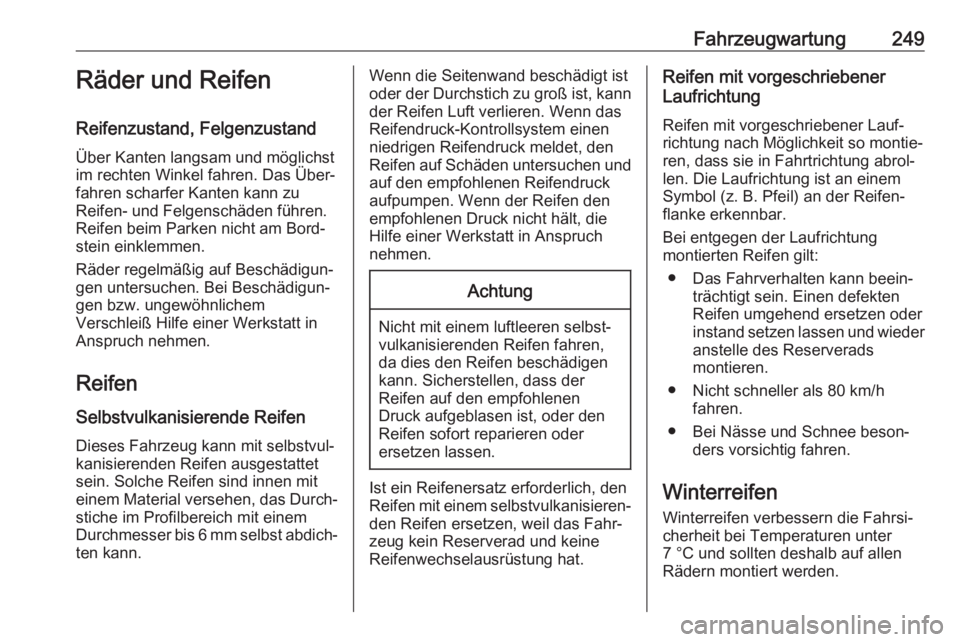

Fahrzeugwartung249Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in Anspruch nehmen.
Reifen
Selbstvulkanisierende Reifen Dieses Fahrzeug kann mit selbstvul‐kanisierenden Reifen ausgestattet
sein. Solche Reifen sind innen mit
einem Material versehen, das Durch‐
stiche im Profilbereich mit einem
Durchmesser bis 6 mm selbst abdich‐
ten kann.Wenn die Seitenwand beschädigt ist
oder der Durchstich zu groß ist, kann
der Reifen Luft verlieren. Wenn das
Reifendruck-Kontrollsystem einen
niedrigen Reifendruck meldet, den
Reifen auf Schäden untersuchen und auf den empfohlenen Reifendruckaufpumpen. Wenn der Reifen denempfohlenen Druck nicht hält, die
Hilfe einer Werkstatt in Anspruch
nehmen.Achtung
Nicht mit einem luftleeren selbst‐
vulkanisierenden Reifen fahren,
da dies den Reifen beschädigen
kann. Sicherstellen, dass der
Reifen auf den empfohlenen
Druck aufgeblasen ist, oder den
Reifen sofort reparieren oder
ersetzen lassen.
Ist ein Reifenersatz erforderlich, den
Reifen mit einem selbstvulkanisieren‐
den Reifen ersetzen, weil das Fahr‐
zeug kein Reserverad und keine
Reifenwechselausrüstung hat.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung nach Möglichkeit so montie‐
ren, dass sie in Fahrtrichtung abrol‐
len. Die Laufrichtung ist an einem
Symbol (z. B. Pfeil) an der Reifen‐
flanke erkennbar.
Bei entgegen der Laufrichtung
montierten Reifen gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Nicht schneller als 80 km/h fahren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten deshalb auf allen
Rädern montiert werden.
Page 252 of 289

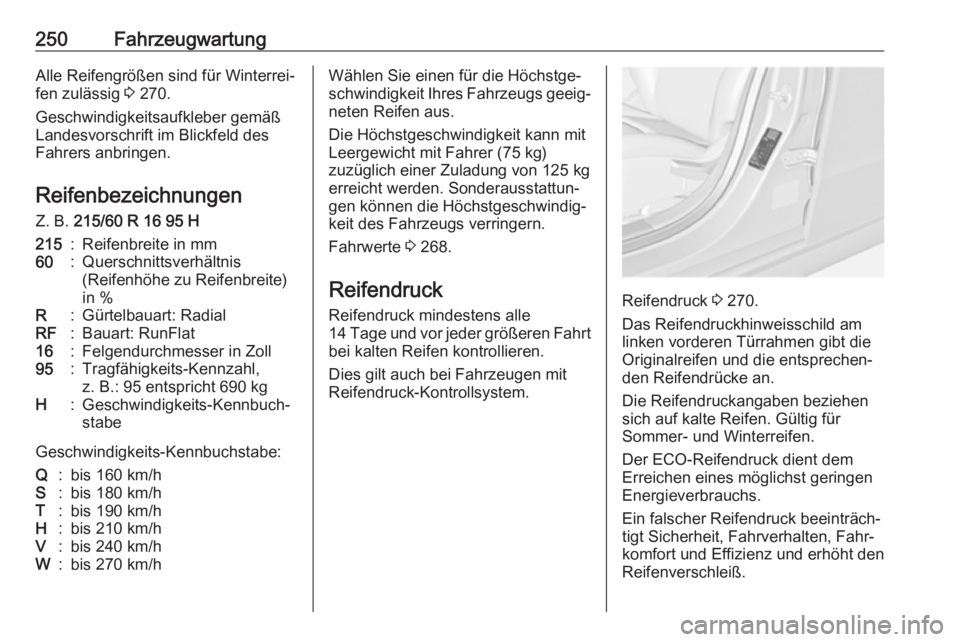

250FahrzeugwartungAlle Reifengrößen sind für Winterrei‐
fen zulässig 3 270.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen
Z. B. 215/60 R 16 95 H215:Reifenbreite in mm60:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/hWählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Fahrwerte 3 268.
Reifendruck
Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Reifendruck 3 270.
Das Reifendruckhinweisschild am
linken vorderen Türrahmen gibt die
Originalreifen und die entsprechen‐
den Reifendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Der ECO-Reifendruck dient dem
Erreichen eines möglichst geringen
Energieverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Effizienz und erhöht den
Reifenverschleiß.
Page 253 of 289

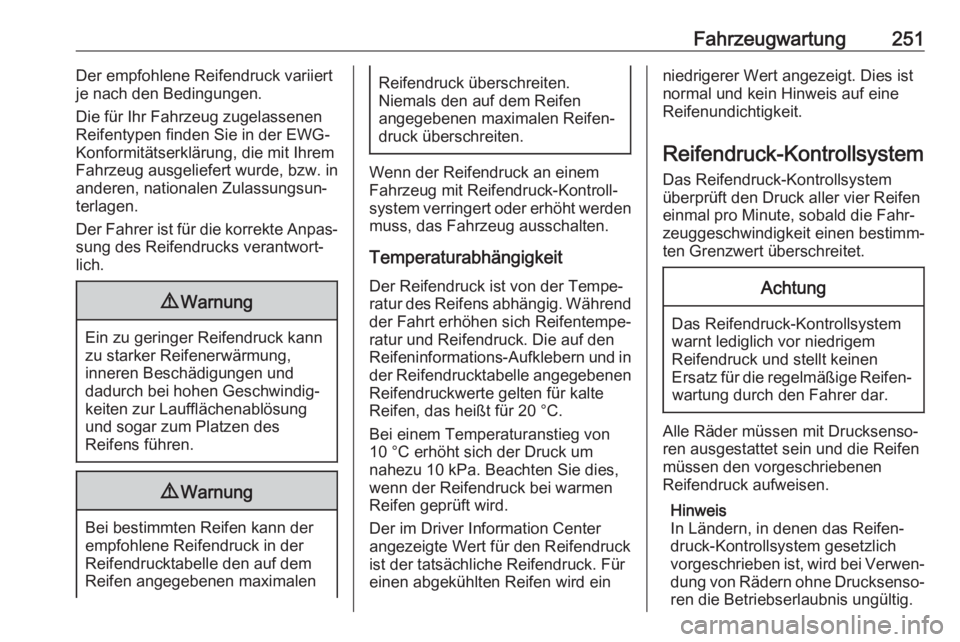

Fahrzeugwartung251Der empfohlene Reifendruck variiert
je nach den Bedingungen.
Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐
sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Wenn der Reifendruck an einem
Fahrzeug mit Reifendruck-Kontroll‐
system verringert oder erhöht werden muss, das Fahrzeug ausschalten.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in
der Reifendrucktabelle angegebenen Reifendruckwerte gelten für kalte
Reifen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um
nahezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center
angezeigte Wert für den Reifendruck
ist der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine
Reifenundichtigkeit.
Reifendruck-Kontrollsystem Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.
Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐ dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Page 254 of 289

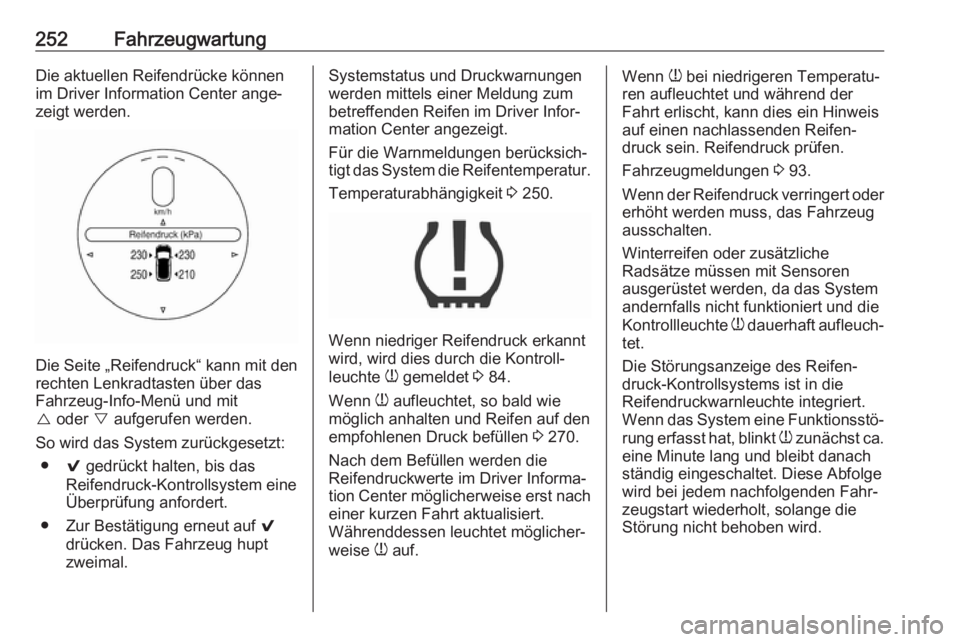

252FahrzeugwartungDie aktuellen Reifendrücke können
im Driver Information Center ange‐
zeigt werden.
Die Seite „Reifendruck“ kann mit den
rechten Lenkradtasten über das
Fahrzeug-Info-Menü und mit
{ oder } aufgerufen werden.
So wird das System zurückgesetzt: ● 9 gedrückt halten, bis das
Reifendruck-Kontrollsystem eine
Überprüfung anfordert.
● Zur Bestätigung erneut auf 9
drücken. Das Fahrzeug hupt
zweimal.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 250.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 84.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 270.
Nach dem Befüllen werden die
Reifendruckwerte im Driver Informa‐ tion Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert.
Währenddessen leuchtet möglicher‐
weise w auf.
Wenn
w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 93.
Wenn der Reifendruck verringert oder
erhöht werden muss, das Fahrzeug
ausschalten.
Winterreifen oder zusätzliche
Radsätze müssen mit Sensoren
ausgerüstet werden, da das System
andernfalls nicht funktioniert und die
Kontrollleuchte w dauerhaft aufleuch‐
tet.
Die Störungsanzeige des Reifen‐
druck-Kontrollsystems ist in die
Reifendruckwarnleuchte integriert.
Wenn das System eine Funktionsstö‐
rung erfasst hat, blinkt w zunächst ca.
eine Minute lang und bleibt danach
ständig eingeschaltet. Diese Abfolge
wird bei jedem nachfolgenden Fahr‐
zeugstart wiederholt, solange die
Störung nicht behoben wird.
Page 255 of 289

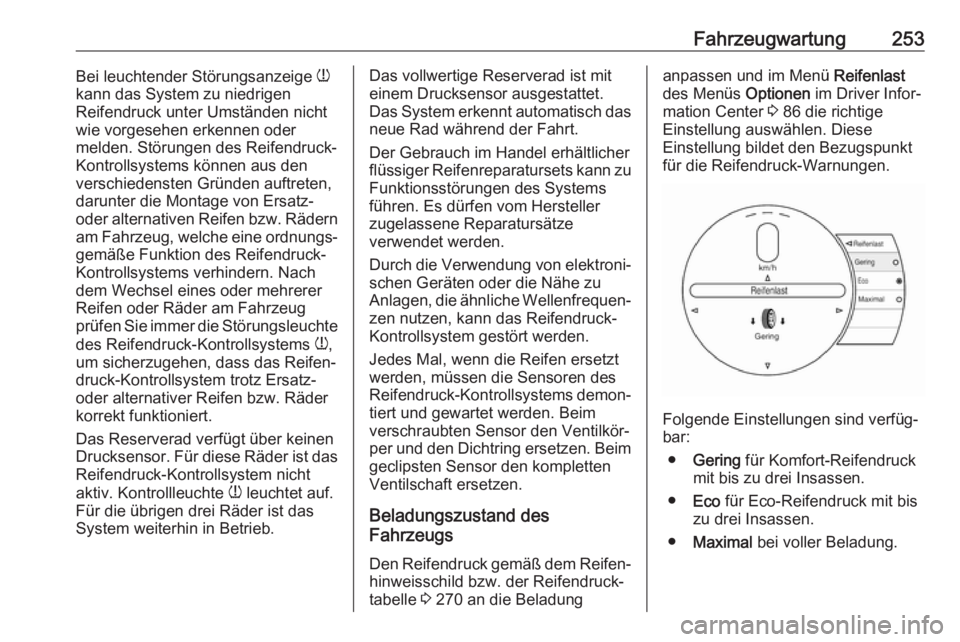

Fahrzeugwartung253Bei leuchtender Störungsanzeige w
kann das System zu niedrigen
Reifendruck unter Umständen nicht wie vorgesehen erkennen oder
melden. Störungen des Reifendruck-
Kontrollsystems können aus den
verschiedensten Gründen auftreten,
darunter die Montage von Ersatz-
oder alternativen Reifen bzw. Rädern
am Fahrzeug, welche eine ordnungs‐
gemäße Funktion des Reifendruck-
Kontrollsystems verhindern. Nach
dem Wechsel eines oder mehrerer
Reifen oder Räder am Fahrzeug
prüfen Sie immer die Störungsleuchte
des Reifendruck-Kontrollsystems w,
um sicherzugehen, dass das Reifen‐
druck-Kontrollsystem trotz Ersatz-
oder alternativer Reifen bzw. Räder
korrekt funktioniert.
Das Reserverad verfügt über keinen
Drucksensor. Für diese Räder ist das Reifendruck-Kontrollsystem nicht
aktiv. Kontrollleuchte w leuchtet auf.
Für die übrigen drei Räder ist das
System weiterhin in Betrieb.Das vollwertige Reserverad ist mit
einem Drucksensor ausgestattet.
Das System erkennt automatisch das
neue Rad während der Fahrt.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller
zugelassene Reparatursätze
verwendet werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu
Anlagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim
verschraubten Sensor den Ventilkör‐
per und den Dichtring ersetzen. Beim geclipsten Sensor den kompletten
Ventilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 270 an die Beladunganpassen und im Menü Reifenlast
des Menüs Optionen im Driver Infor‐
mation Center 3 86 die richtige
Einstellung auswählen. Diese
Einstellung bildet den Bezugspunkt
für die Reifendruck-Warnungen.
Folgende Einstellungen sind verfüg‐
bar:
● Gering für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Maximal bei voller Beladung.
Page 256 of 289

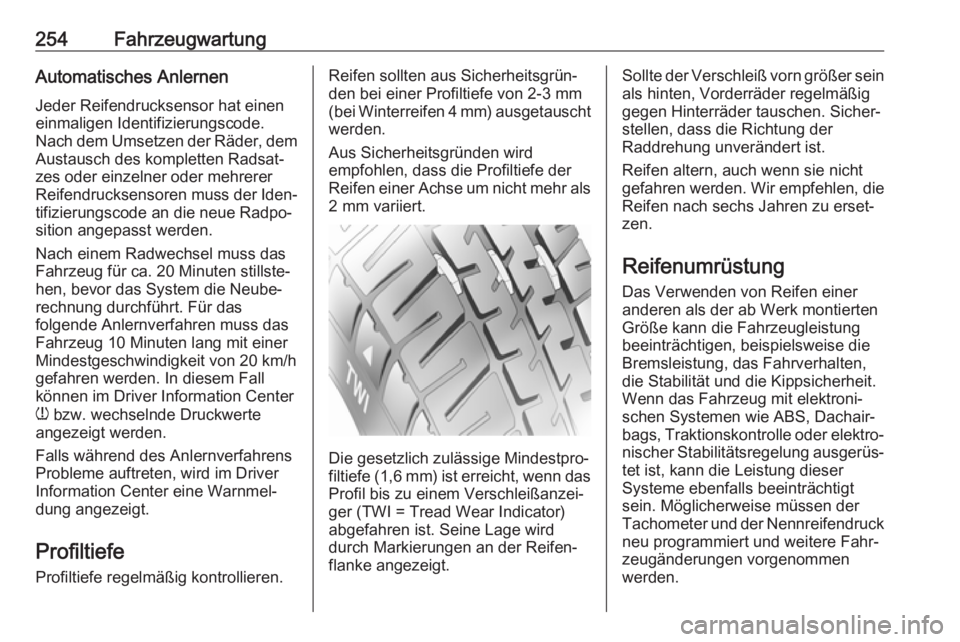

254FahrzeugwartungAutomatisches AnlernenJeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem
Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐
sition angepasst werden.
Nach einem Radwechsel muss das
Fahrzeug für ca. 20 Minuten stillste‐
hen, bevor das System die Neube‐
rechnung durchführt. Für das
folgende Anlernverfahren muss das
Fahrzeug 10 Minuten lang mit einer
Mindestgeschwindigkeit von 20 km/h
gefahren werden. In diesem Fall
können im Driver Information Center
w bzw. wechselnde Druckwerte
angezeigt werden.
Falls während des Anlernverfahrens
Probleme auftreten, wird im Driver
Information Center eine Warnmel‐
dung angezeigt.
Profiltiefe Profiltiefe regelmäßig kontrollieren.Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von 2-3 mm (bei Winterreifen 4 mm) ausgetauscht
werden.
Aus Sicherheitsgründen wird
empfohlen, dass die Profiltiefe der
Reifen einer Achse um nicht mehr als 2 mm variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem Verschleißanzei‐
ger (TWI = Tread Wear Indicator)
abgefahren ist. Seine Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der
Raddrehung unverändert ist.
Reifen altern, auch wenn sie nicht
gefahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.
Reifenumrüstung
Das Verwenden von Reifen einer anderen als der ab Werk montiertenGröße kann die Fahrzeugleistung
beeinträchtigen, beispielsweise die
Bremsleistung, das Fahrverhalten, die Stabilität und die Kippsicherheit.
Wenn das Fahrzeug mit elektroni‐
schen Systemen wie ABS, Dachair‐
bags, Traktionskontrolle oder elektro‐ nischer Stabilitätsregelung ausgerüs‐ tet ist, kann die Leistung dieser
Systeme ebenfalls beeinträchtigt
sein. Möglicherweise müssen der
Tachometer und der Nennreifendruck
neu programmiert und weitere Fahr‐
zeugänderungen vorgenommen
werden.
Page 257 of 289

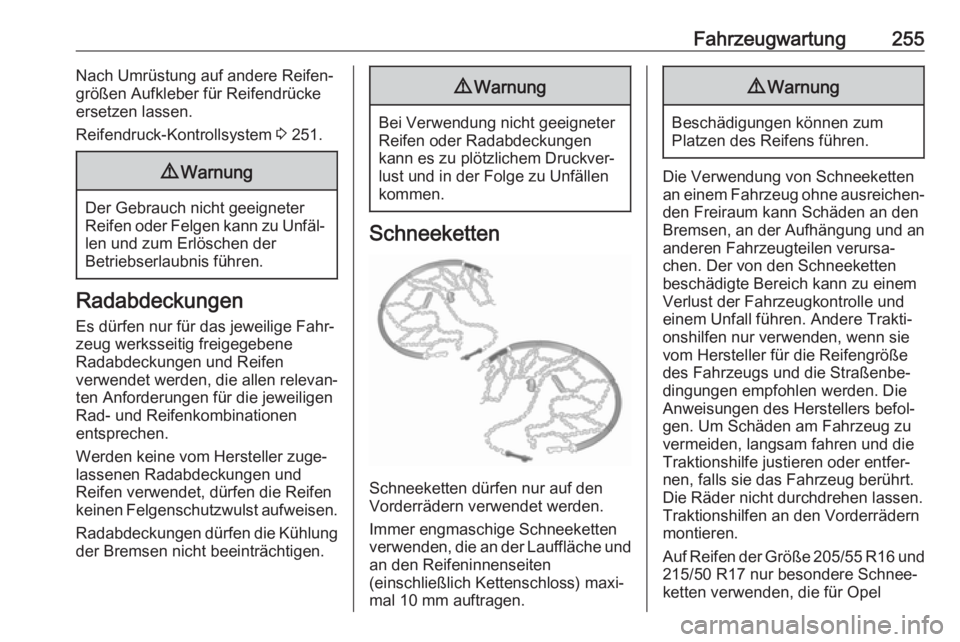

Fahrzeugwartung255Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.
Reifendruck-Kontrollsystem 3 251.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der
Betriebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene
Radabdeckungen und Reifen
verwendet werden, die allen relevan‐
ten Anforderungen für die jeweiligen
Rad- und Reifenkombinationen
entsprechen.
Werden keine vom Hersteller zuge‐
lassenen Radabdeckungen und
Reifen verwendet, dürfen die Reifen
keinen Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung der Bremsen nicht beeinträchtigen.
9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Schneeketten
Schneeketten dürfen nur auf den
Vorderrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und
an den Reifeninnenseiten
(einschließlich Kettenschloss) maxi‐
mal 10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Die Verwendung von Schneeketten
an einem Fahrzeug ohne ausreichen‐ den Freiraum kann Schäden an den
Bremsen, an der Aufhängung und an anderen Fahrzeugteilen verursa‐
chen. Der von den Schneeketten
beschädigte Bereich kann zu einem
Verlust der Fahrzeugkontrolle und
einem Unfall führen. Andere Trakti‐
onshilfen nur verwenden, wenn sie
vom Hersteller für die Reifengröße
des Fahrzeugs und die Straßenbe‐
dingungen empfohlen werden. Die Anweisungen des Herstellers befol‐
gen. Um Schäden am Fahrzeug zu
vermeiden, langsam fahren und die
Traktionshilfe justieren oder entfer‐
nen, falls sie das Fahrzeug berührt.
Die Räder nicht durchdrehen lassen.
Traktionshilfen an den Vorderrädern
montieren.
Auf Reifen der Größe 205/55 R16 und
215/50 R17 nur besondere Schnee‐
ketten verwenden, die für Opel
Page 258 of 289

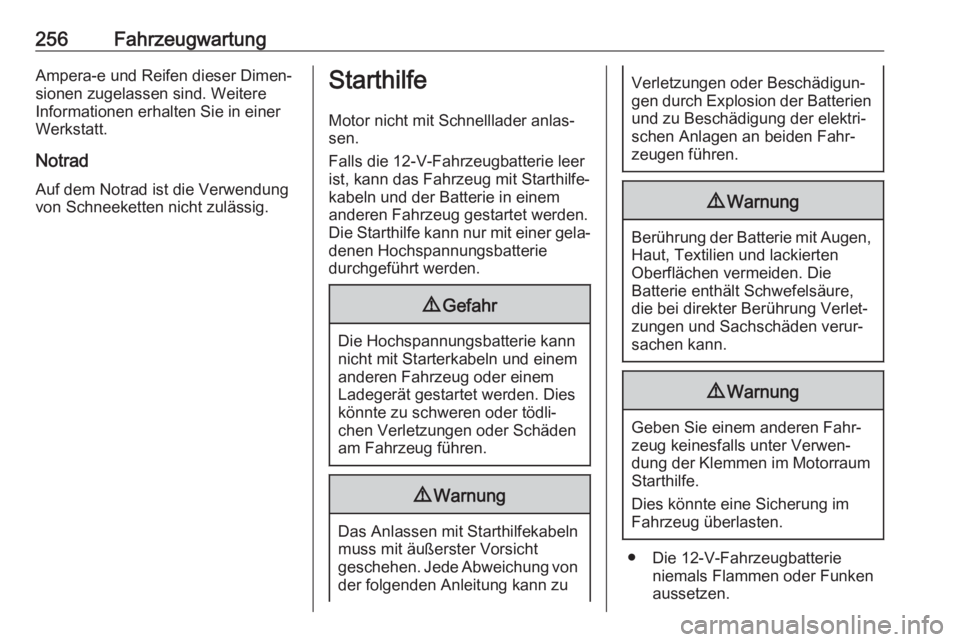

256FahrzeugwartungAmpera-e und Reifen dieser Dimen‐
sionen zugelassen sind. Weitere
Informationen erhalten Sie in einer
Werkstatt.
Notrad Auf dem Notrad ist die Verwendung
von Schneeketten nicht zulässig.Starthilfe
Motor nicht mit Schnelllader anlas‐
sen.
Falls die 12-V-Fahrzeugbatterie leer
ist, kann das Fahrzeug mit Starthilfe‐
kabeln und der Batterie in einem
anderen Fahrzeug gestartet werden.
Die Starthilfe kann nur mit einer gela‐ denen Hochspannungsbatterie
durchgeführt werden.9 Gefahr
Die Hochspannungsbatterie kann
nicht mit Starterkabeln und einem
anderen Fahrzeug oder einem
Ladegerät gestartet werden. Dies
könnte zu schweren oder tödli‐
chen Verletzungen oder Schäden
am Fahrzeug führen.
9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
die bei direkter Berührung Verlet‐
zungen und Sachschäden verur‐
sachen kann.
9 Warnung
Geben Sie einem anderen Fahr‐
zeug keinesfalls unter Verwen‐
dung der Klemmen im Motorraum
Starthilfe.
Dies könnte eine Sicherung im
Fahrzeug überlasten.
● Die 12-V-Fahrzeugbatterie niemals Flammen oder Funken
aussetzen.
Page 259 of 289

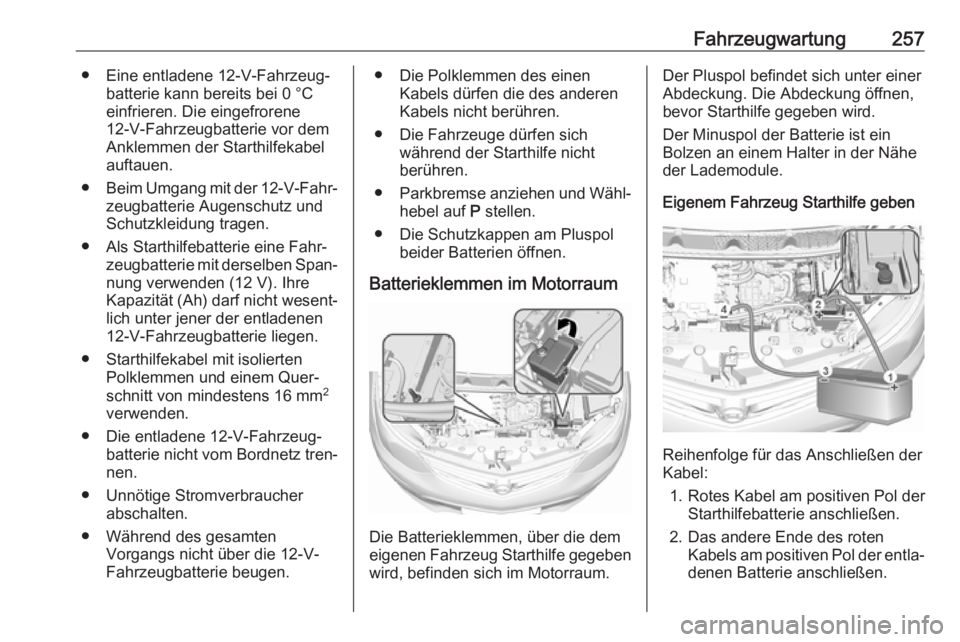

Fahrzeugwartung257● Eine entladene 12-V-Fahrzeug‐batterie kann bereits bei 0 °Ceinfrieren. Die eingefrorene
12-V-Fahrzeugbatterie vor dem
Anklemmen der Starthilfekabel
auftauen.
● Beim Umgang mit der 12-V-Fahr‐
zeugbatterie Augenschutz und
Schutzkleidung tragen.
● Als Starthilfebatterie eine Fahr‐ zeugbatterie mit derselben Span‐nung verwenden (12 V). Ihre
Kapazität (Ah) darf nicht wesent‐ lich unter jener der entladenen12-V-Fahrzeugbatterie liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 16 mm 2
verwenden.
● Die entladene 12-V-Fahrzeug‐ batterie nicht vom Bordnetz tren‐
nen.
● Unnötige Stromverbraucher abschalten.
● Während des gesamten Vorgangs nicht über die 12-V-
Fahrzeugbatterie beugen.● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.
● Die Fahrzeuge dürfen sich während der Starthilfe nicht
berühren.
● Parkbremse anziehen und Wähl‐
hebel auf P stellen.
● Die Schutzkappen am Pluspol beider Batterien öffnen.
Batterieklemmen im Motorraum
Die Batterieklemmen, über die dem
eigenen Fahrzeug Starthilfe gegeben wird, befinden sich im Motorraum.
Der Pluspol befindet sich unter einer
Abdeckung. Die Abdeckung öffnen,
bevor Starthilfe gegeben wird.
Der Minuspol der Batterie ist ein
Bolzen an einem Halter in der Nähe
der Lademodule.
Eigenem Fahrzeug Starthilfe geben
Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am positiven Pol der entla‐
denen Batterie anschließen.
Page 260 of 289

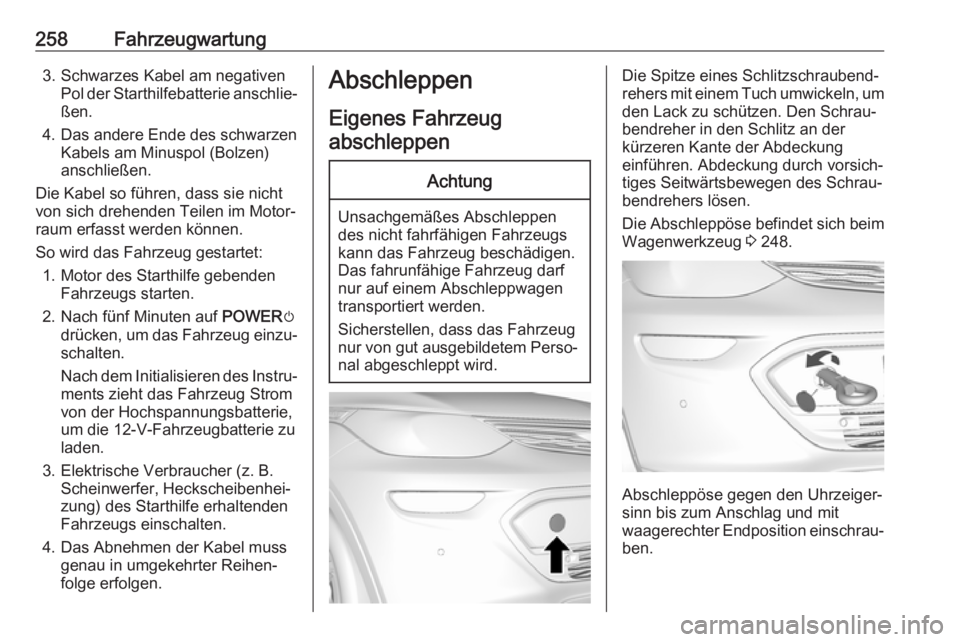

258Fahrzeugwartung3. Schwarzes Kabel am negativenPol der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels am Minuspol (Bolzen)
anschließen.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
So wird das Fahrzeug gestartet: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten auf POWERm
drücken, um das Fahrzeug einzu‐ schalten.
Nach dem Initialisieren des Instru‐
ments zieht das Fahrzeug Strom
von der Hochspannungsbatterie,
um die 12-V-Fahrzeugbatterie zu
laden.
3. Elektrische Verbraucher (z. B. Scheinwerfer, Heckscheibenhei‐
zung) des Starthilfe erhaltenden
Fahrzeugs einschalten.
4. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes FahrzeugabschleppenAchtung
Unsachgemäßes Abschleppen
des nicht fahrfähigen Fahrzeugs
kann das Fahrzeug beschädigen.
Das fahrunfähige Fahrzeug darf
nur auf einem Abschleppwagen
transportiert werden.
Sicherstellen, dass das Fahrzeug
nur von gut ausgebildetem Perso‐ nal abgeschleppt wird.
Die Spitze eines Schlitzschraubend‐
rehers mit einem Tuch umwickeln, um
den Lack zu schützen. Den Schrau‐
bendreher in den Schlitz an der
kürzeren Kante der Abdeckung
einführen. Abdeckung durch vorsich‐
tiges Seitwärtsbewegen des Schrau‐ bendrehers lösen.
Die Abschleppöse befindet sich beim Wagenwerkzeug 3 248.
Abschleppöse gegen den Uhrzeiger‐
sinn bis zum Anschlag und mit
waagerechter Endposition einschrau‐ ben.
