Page 51 of 211

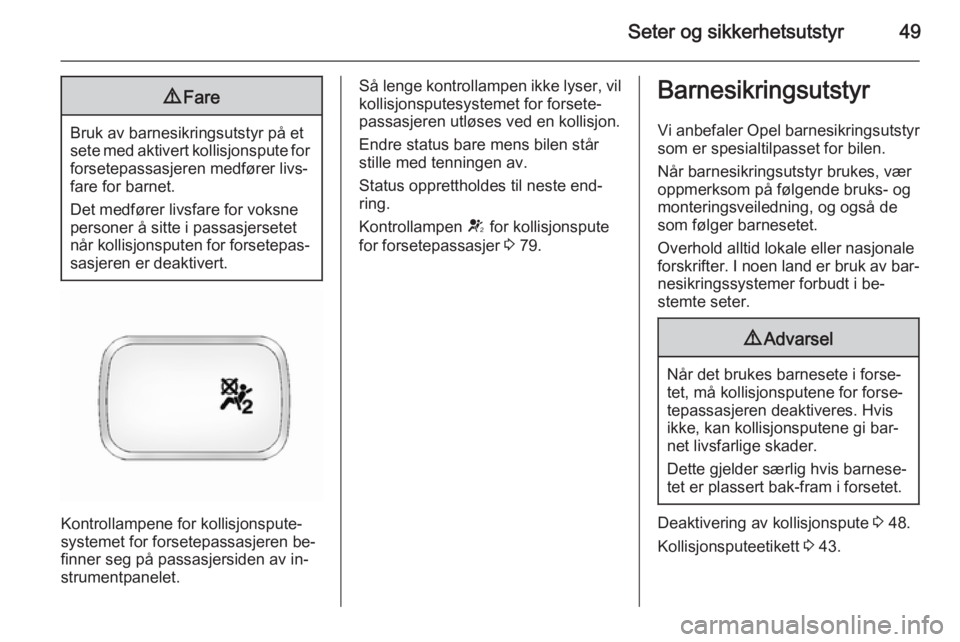

Seter og sikkerhetsutstyr499Fare
Bruk av barnesikringsutstyr på et
sete med aktivert kollisjonspute for forsetepassasjeren medfører livs‐fare for barnet.
Det medfører livsfare for voksne
personer å sitte i passasjersetet når kollisjonsputen for forsetepas‐
sasjeren er deaktivert.
Kontrollampene for kollisjonspute‐
systemet for forsetepassasjeren be‐
finner seg på passasjersiden av in‐
strumentpanelet.
Så lenge kontrollampen ikke lyser, vil
kollisjonsputesystemet for forsete‐
passasjeren utløses ved en kollisjon.
Endre status bare mens bilen står
stille med tenningen av.
Status opprettholdes til neste end‐
ring.
Kontrollampen V for kollisjonspute
for forsetepassasjer 3 79.Barnesikringsutstyr
Vi anbefaler Opel barnesikringsutstyr
som er spesialtilpasset for bilen.
Når barnesikringsutstyr brukes, vær
oppmerksom på følgende bruks- og
monteringsveiledning, og også de
som følger barnesetet.
Overhold alltid lokale eller nasjonale
forskrifter. I noen land er bruk av bar‐ nesikringssystemer forbudt i be‐
stemte seter.9 Advarsel
Når det brukes barnesete i forse‐
tet, må kollisjonsputene for forse‐
tepassasjeren deaktiveres. Hvis ikke, kan kollisjonsputene gi bar‐
net livsfarlige skader.
Dette gjelder særlig hvis barnese‐
tet er plassert bak-fram i forsetet.
Deaktivering av kollisjonspute 3 48.
Kollisjonsputeetikett 3 43.
Page 52 of 211
50Seter og sikkerhetsutstyr
Velge riktig system
Det beste stedet å feste barnesik‐
ringsutstyr er i baksetet.
Barn bør sitte bakovervendt i bilen så lenge som mulig. Dermed utsettes
barnets ryggsøyle, som fortsatt er
svært svak, for mindre belastning ved
en eventuell kollisjon.
Kollisjonsputesystemer som samsva‐ rer med gyldige UN ECE-forskrifter,vil passe. Overhold lokale lover og
bestemmelser for obligatorisk bruk av barnesikringsutstyr.
Forviss deg om at barnesikringen
som monteres, passer til bilmodellen.
Sørg for at barnesikringsutstyret
monteres på riktig sted i bilen, se de
følgende tabellene.
La barn bare gå inn og ut av bilen på
den siden som vender bort fra trafik‐
ken.
Når et barnesete ikke er i bruk, fest
det med et sikkerhetsbelte eller ta det
ut av bilen.Les dette
Ikke klistre noe på barnesikringsut‐
styret eller dekk det til med annet materiale.
Etter en eventuell ulykke skal det be‐
rørte barnesikringsutstyret skiftes ut.
Page 53 of 211

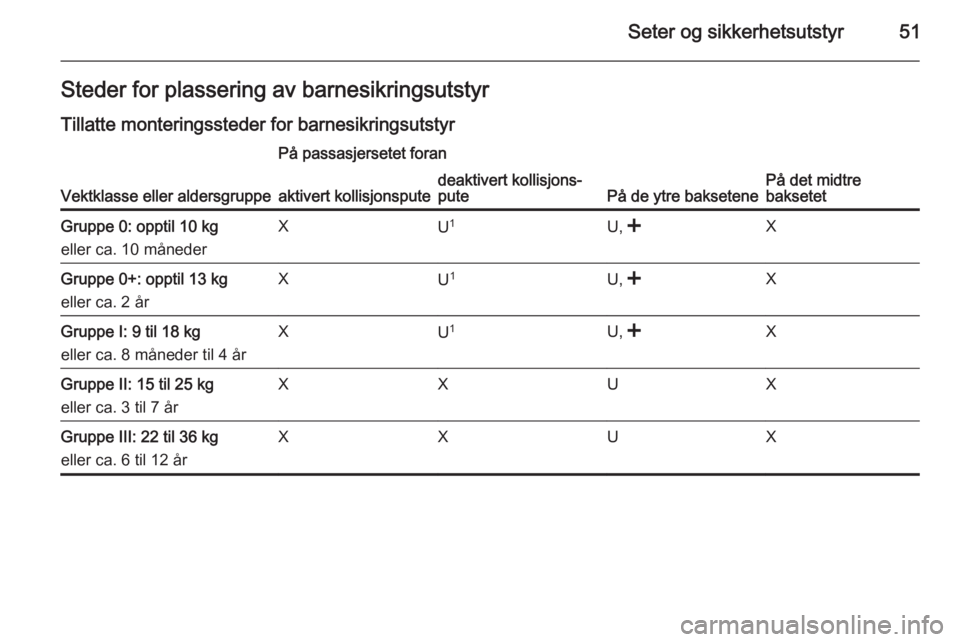

Seter og sikkerhetsutstyr51Steder for plassering av barnesikringsutstyr
Tillatte monteringssteder for barnesikringsutstyr
Vektklasse eller aldersgruppe
På passasjersetet foran
På de ytre baksetenePå det midtre
baksetetaktivert kollisjonsputedeaktivert kollisjons‐
puteGruppe 0: opptil 10 kg
eller ca. 10 månederXU 1U,
eller ca. 6 til 12 årXXUX
Page 54 of 211

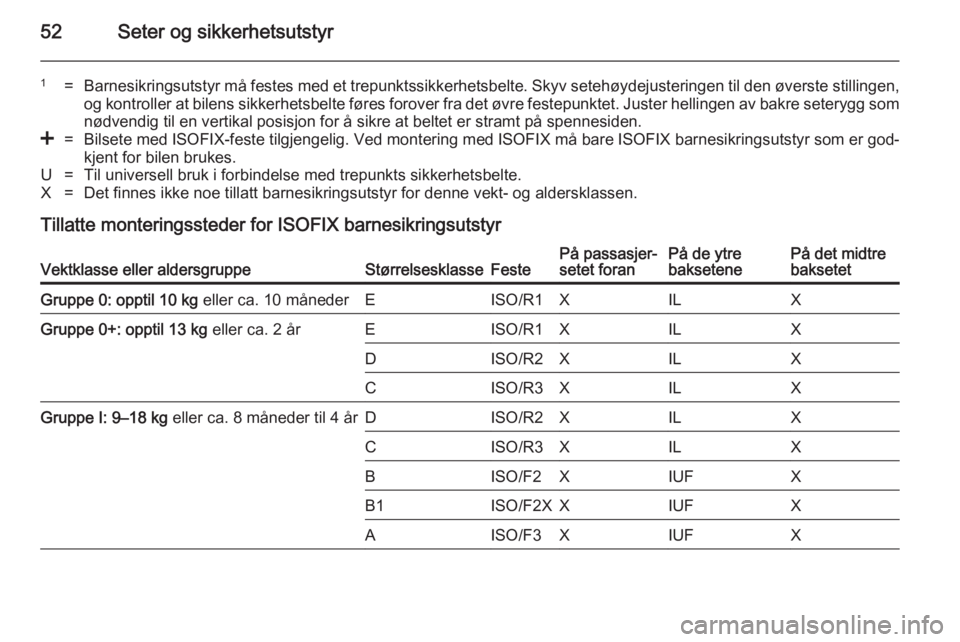

52Seter og sikkerhetsutstyr
1=Barnesikringsutstyr må festes med et trepunktssikkerhetsbelte. Skyv setehøydejusteringen til den øverste stillingen,
og kontroller at bilens sikkerhetsbelte føres forover fra det øvre festepunktet. Juster hellingen av bakre seterygg som nødvendig til en vertikal posisjon for å sikre at beltet er stramt på spennesiden.<=Bilsete med ISOFIX-feste tilgjengelig. Ved montering med ISOFIX må bare ISOFIX barnesikringsutstyr som er god‐
kjent for bilen brukes.U=Til universell bruk i forbindelse med trepunkts sikkerhetsbelte.X=Det finnes ikke noe tillatt barnesikringsutstyr for denne vekt- og aldersklassen.
Tillatte monteringssteder for ISOFIX barnesikringsutstyr
Vektklasse eller aldersgruppeStørrelsesklasseFestePå passasjer‐
setet foranPå de ytre
baksetenePå det midtre
baksetetGruppe 0: opptil 10 kg eller ca. 10 månederEISO/R1XILXGruppe 0+: opptil 13 kg eller ca. 2 årEISO/R1XILXDISO/R2XILXCISO/R3XILXGruppe I: 9–18 kg eller ca. 8 måneder til 4 årDISO/R2XILXCISO/R3XILXBISO/F2XIUFXB1ISO/F2XXIUFXAISO/F3XIUFX

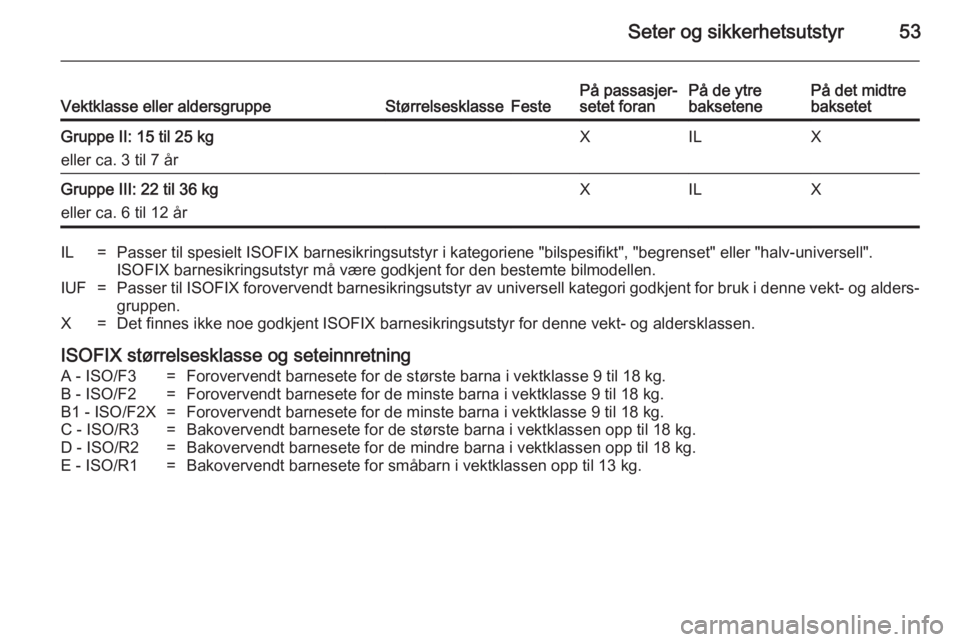

Page 55 of 211
Seter og sikkerhetsutstyr53Vektklasse eller aldersgruppeStørrelsesklasseFestePå passasjer‐
setet foranPå de ytre
baksetenePå det midtre
baksetetGruppe II: 15 til 25 kg
eller ca. 3 til 7 årXILXGruppe III: 22 til 36 kg
eller ca. 6 til 12 årXILXIL=Passer til spesielt ISOFIX barnesikringsutstyr i kategoriene "bilspesifikt", "begrenset" eller "halv-universell". ISOFIX barnesikringsutstyr må være godkjent for den bestemte bilmodellen.IUF=Passer til ISOFIX forovervendt barnesikringsutstyr av universell kategori godkjent for bruk i denne vekt- og alders‐
gruppen.X=Det finnes ikke noe godkjent ISOFIX barnesikringsutstyr for denne vekt- og aldersklassen.
ISOFIX størrelsesklasse og seteinnretning
A - ISO/F3=Forovervendt barnesete for de største barna i vektklasse 9 til 18 kg.B - ISO/F2=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.B1 - ISO/F2X=Forovervendt barnesete for de minste barna i vektklasse 9 til 18 kg.C - ISO/R3=Bakovervendt barnesete for de største barna i vektklassen opp til 18 kg.D - ISO/R2=Bakovervendt barnesete for de mindre barna i vektklassen opp til 18 kg.E - ISO/R1=Bakovervendt barnesete for småbarn i vektklassen opp til 13 kg.
Page 56 of 211

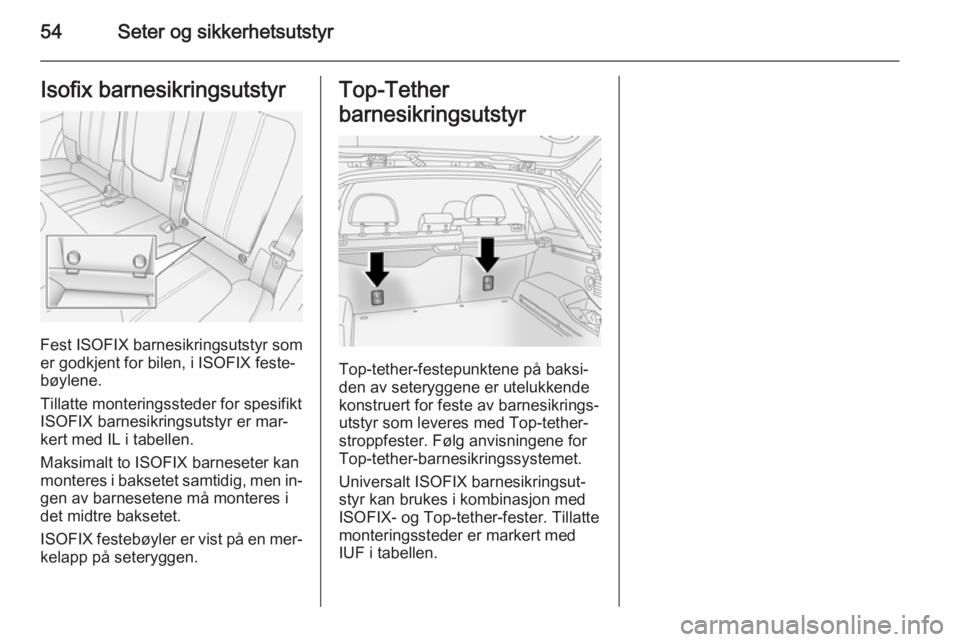

54Seter og sikkerhetsutstyrIsofix barnesikringsutstyr
Fest ISOFIX barnesikringsutstyr som
er godkjent for bilen, i ISOFIX feste‐
bøylene.
Tillatte monteringssteder for spesifikt
ISOFIX barnesikringsutstyr er mar‐
kert med IL i tabellen.
Maksimalt to ISOFIX barneseter kan
monteres i baksetet samtidig, men in‐
gen av barnesetene må monteres i
det midtre baksetet.
ISOFIX festebøyler er vist på en mer‐
kelapp på seteryggen.
Top-Tether
barnesikringsutstyr
Top-tether-festepunktene på baksi‐
den av seteryggene er utelukkende
konstruert for feste av barnesikrings‐
utstyr som leveres med Top-tether-
stroppfester. Følg anvisningene for
Top-tether-barnesikringssystemet.
Universalt ISOFIX barnesikringsut‐
styr kan brukes i kombinasjon med
ISOFIX- og Top-tether-fester. Tillatte
monteringssteder er markert med
IUF i tabellen.
Page 57 of 211

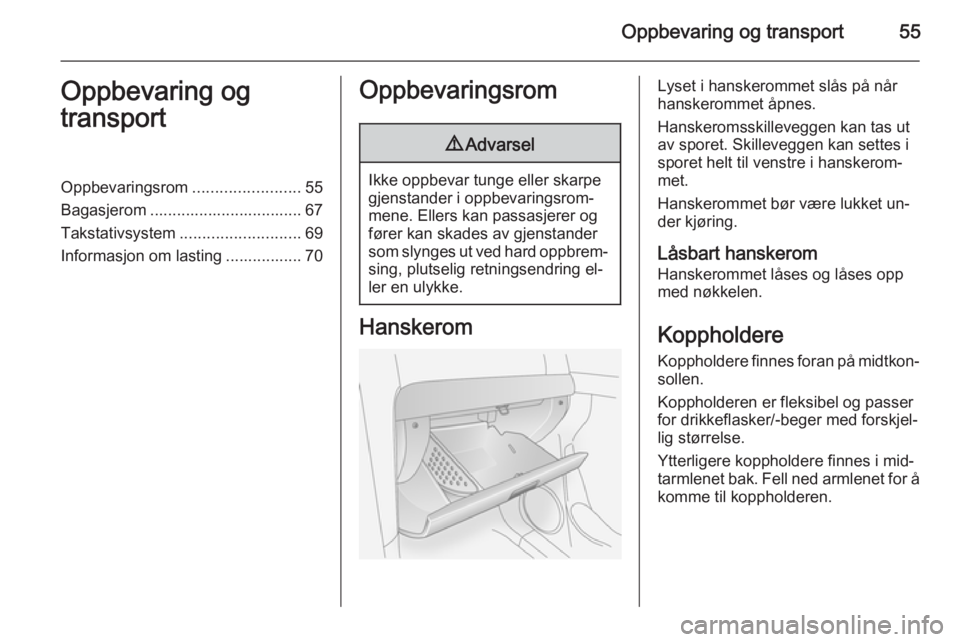

Oppbevaring og transport55Oppbevaring og
transportOppbevaringsrom ........................55
Bagasjerom .................................. 67
Takstativsystem ........................... 69
Informasjon om lasting ................. 70Oppbevaringsrom9 Advarsel
Ikke oppbevar tunge eller skarpe
gjenstander i oppbevaringsrom‐ mene. Ellers kan passasjerer og
fører kan skades av gjenstander
som slynges ut ved hard oppbrem‐ sing, plutselig retningsendring el‐
ler en ulykke.
Hanskerom
Lyset i hanskerommet slås på når
hanskerommet åpnes.
Hanskeromsskilleveggen kan tas ut
av sporet. Skilleveggen kan settes i
sporet helt til venstre i hanskerom‐
met.
Hanskerommet bør være lukket un‐
der kjøring.
Låsbart hanskerom Hanskerommet låses og låses opp
med nøkkelen.
Koppholdere
Koppholdere finnes foran på midtkon‐ sollen.
Koppholderen er fleksibel og passer
for drikkeflasker/-beger med forskjel‐
lig størrelse.
Ytterligere koppholdere finnes i mid‐
tarmlenet bak. Fell ned armlenet for å
komme til koppholderen.
Page 58 of 211

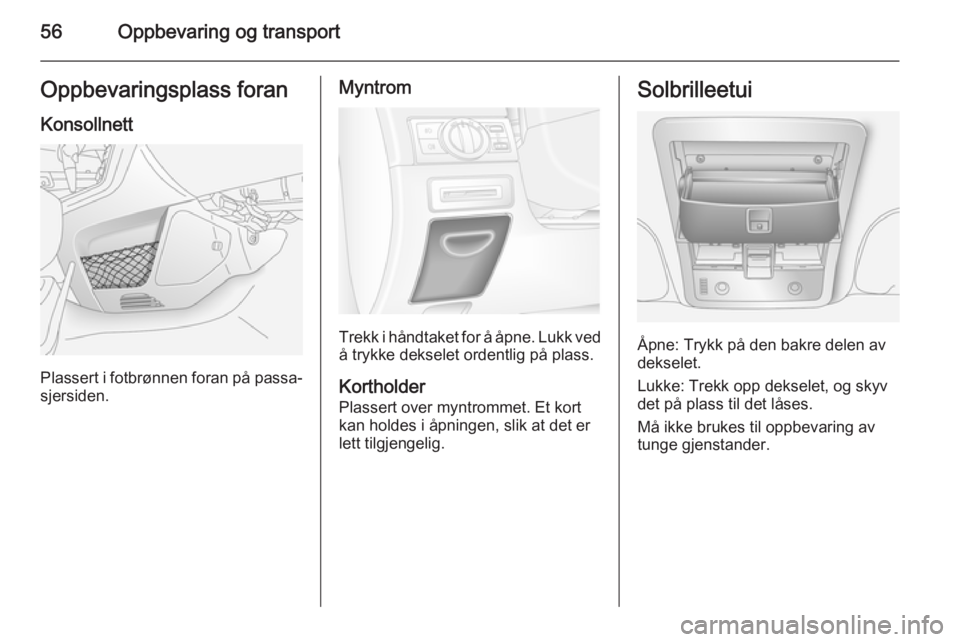

56Oppbevaring og transportOppbevaringsplass foran
Konsollnett
Plassert i fotbrønnen foran på passa‐
sjersiden.
Myntrom
Trekk i håndtaket for å åpne. Lukk ved å trykke dekselet ordentlig på plass.
Kortholder
Plassert over myntrommet. Et kort
kan holdes i åpningen, slik at det er
lett tilgjengelig.
Solbrilleetui
Åpne: Trykk på den bakre delen av
dekselet.
Lukke: Trekk opp dekselet, og skyv
det på plass til det låses.
Må ikke brukes til oppbevaring av
tunge gjenstander.
Page 59 of 211

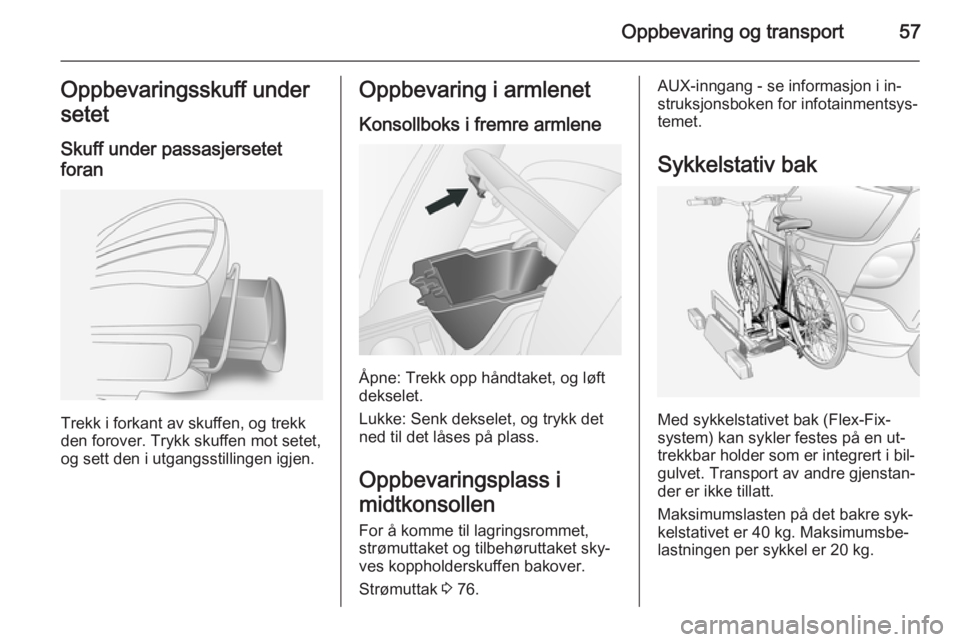

Oppbevaring og transport57Oppbevaringsskuff under
setet
Skuff under passasjersetet
foran
Trekk i forkant av skuffen, og trekk
den forover. Trykk skuffen mot setet,
og sett den i utgangsstillingen igjen.
Oppbevaring i armlenet
Konsollboks i fremre armlene
Åpne: Trekk opp håndtaket, og løft
dekselet.
Lukke: Senk dekselet, og trykk det ned til det låses på plass.
Oppbevaringsplass i
midtkonsollen
For å komme til lagringsrommet,
strømuttaket og tilbehøruttaket sky‐
ves koppholderskuffen bakover.
Strømuttak 3 76.
AUX-inngang - se informasjon i in‐
struksjonsboken for infotainmentsys‐
temet.
Sykkelstativ bak
Med sykkelstativet bak (Flex-Fix-
system) kan sykler festes på en ut‐
trekkbar holder som er integrert i bil‐
gulvet. Transport av andre gjenstan‐
der er ikke tillatt.
Maksimumslasten på det bakre syk‐
kelstativet er 40 kg. Maksimumsbe‐
lastningen per sykkel er 20 kg.
Page 60 of 211

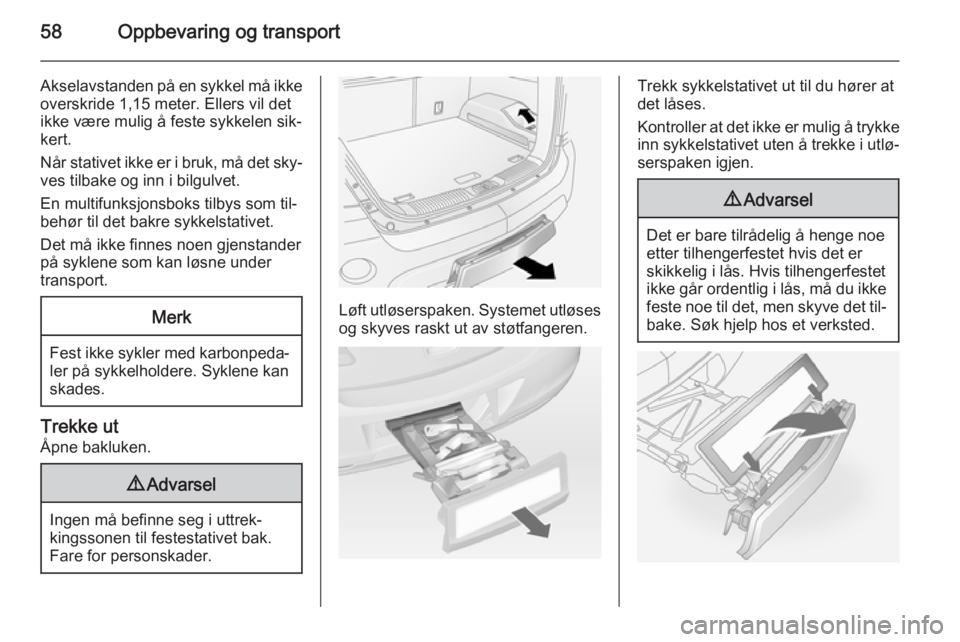

58Oppbevaring og transport
Akselavstanden på en sykkel må ikkeoverskride 1,15 meter. Ellers vil det
ikke være mulig å feste sykkelen sik‐
kert.
Når stativet ikke er i bruk, må det sky‐
ves tilbake og inn i bilgulvet.
En multifunksjonsboks tilbys som til‐
behør til det bakre sykkelstativet.
Det må ikke finnes noen gjenstander
på syklene som kan løsne under
transport.Merk
Fest ikke sykler med karbonpeda‐ ler på sykkelholdere. Syklene kan
skades.
Trekke ut
Åpne bakluken.
9 Advarsel
Ingen må befinne seg i uttrek‐
kingssonen til festestativet bak.
Fare for personskader.
Løft utløserspaken. Systemet utløses og skyves raskt ut av støtfangeren.
Trekk sykkelstativet ut til du hører at
det låses.
Kontroller at det ikke er mulig å trykke
inn sykkelstativet uten å trekke i utlø‐ serspaken igjen.9 Advarsel
Det er bare tilrådelig å henge noe
etter tilhengerfestet hvis det er
skikkelig i lås. Hvis tilhengerfestet
ikke går ordentlig i lås, må du ikke
feste noe til det, men skyve det til‐
bake. Søk hjelp hos et verksted.
