Page 61 of 211

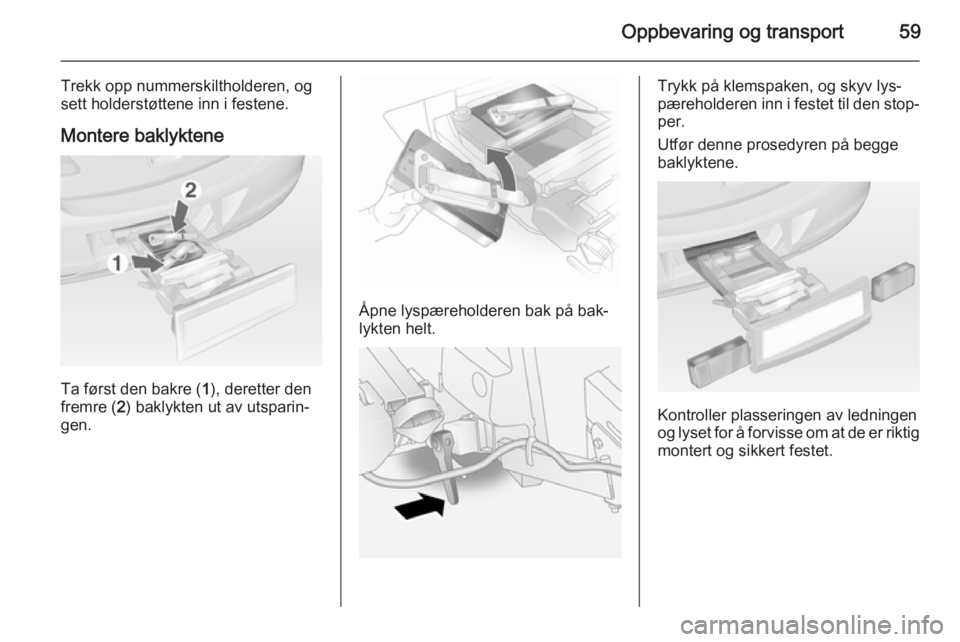

Oppbevaring og transport59
Trekk opp nummerskiltholderen, og
sett holderstøttene inn i festene.
Montere baklyktene
Ta først den bakre ( 1), deretter den
fremre ( 2) baklykten ut av utsparin‐
gen.
Åpne lyspæreholderen bak på bak‐
lykten helt.
Trykk på klemspaken, og skyv lys‐
pæreholderen inn i festet til den stop‐ per.
Utfør denne prosedyren på begge
baklyktene.
Kontroller plasseringen av ledningen
og lyset for å forvisse om at de er riktig
montert og sikkert festet.
Page 62 of 211

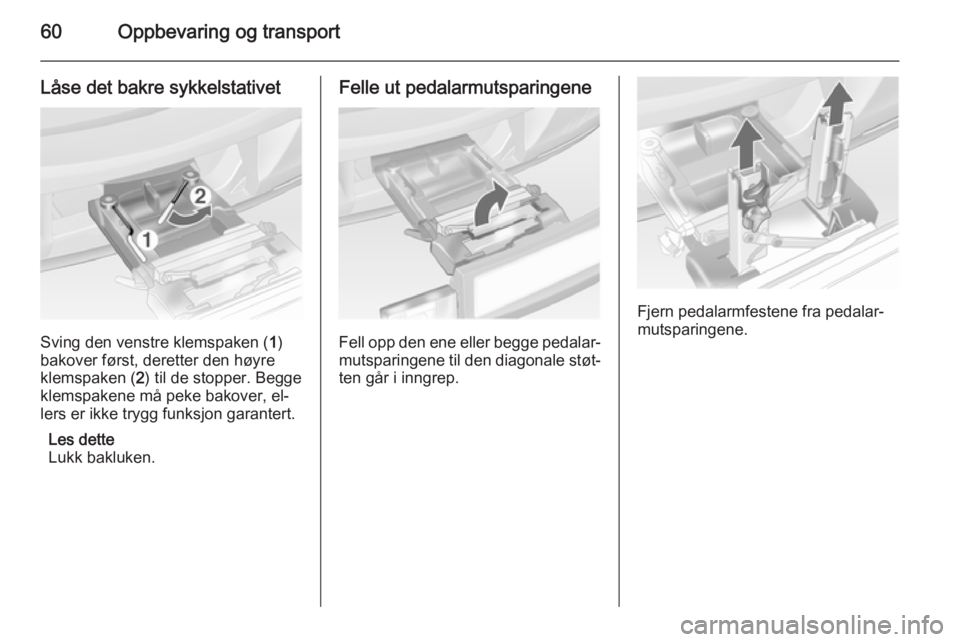

60Oppbevaring og transport
Låse det bakre sykkelstativet
Sving den venstre klemspaken (1)
bakover først, deretter den høyre
klemspaken ( 2) til de stopper. Begge
klemspakene må peke bakover, el‐
lers er ikke trygg funksjon garantert.
Les dette
Lukk bakluken.
Felle ut pedalarmutsparingene
Fell opp den ene eller begge pedalar‐
mutsparingene til den diagonale støt‐
ten går i inngrep.
Fjern pedalarmfestene fra pedalar‐
mutsparingene.
Page 63 of 211
Oppbevaring og transport61
Tilpasse det bakresykkelstativet til en sykkel
Tilpass den justerbare pedalarmen‐
heten til fremspringet til pedalarmen
med dreiespaken på pedalarmutspa‐ ringen.
Hvis sykkelen har rette pedalarmer,
skrus pedalarmenheten helt ut
(pos. 5).
Hvis sykkelen har buede pedalarmer,
skrus pedalarmenheten helt inn
(pos. 1).
Trykk på utløserspaken, og trekk ut
hjulutsparingene.
Trykk utløserspaken på festestrop‐
pen, og fjern festestroppen.
Page 64 of 211

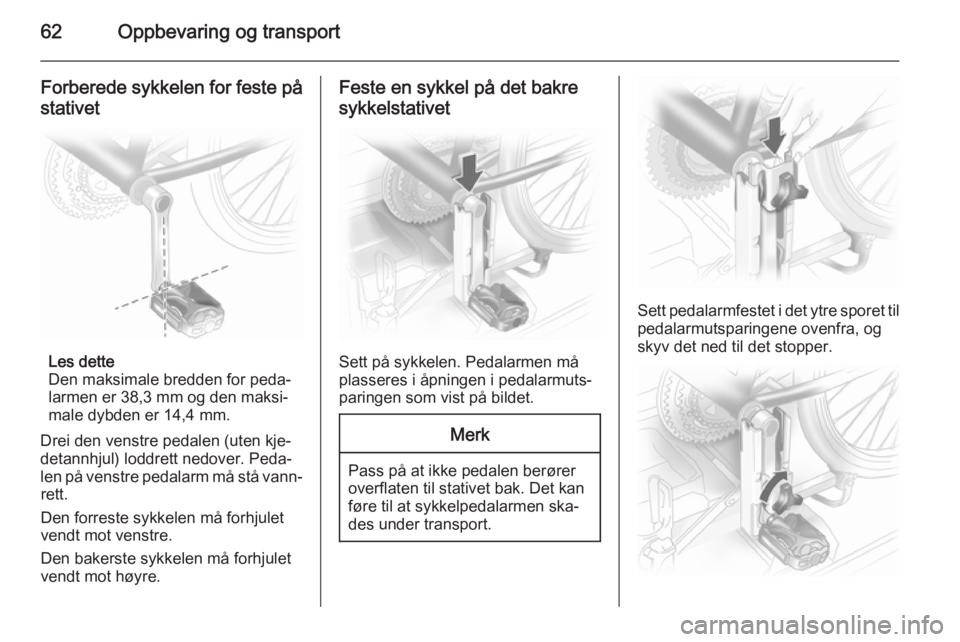

62Oppbevaring og transport
Forberede sykkelen for feste påstativet
Les dette
Den maksimale bredden for peda‐
larmen er 38,3 mm og den maksi‐
male dybden er 14,4 mm.
Drei den venstre pedalen (uten kje‐
detannhjul) loddrett nedover. Peda‐
len på venstre pedalarm må stå vann‐ rett.
Den forreste sykkelen må forhjulet vendt mot venstre.
Den bakerste sykkelen må forhjulet
vendt mot høyre.
Feste en sykkel på det bakre
sykkelstativet
Sett på sykkelen. Pedalarmen må
plasseres i åpningen i pedalarmuts‐
paringen som vist på bildet.
Merk
Pass på at ikke pedalen berører
overflaten til stativet bak. Det kan føre til at sykkelpedalarmen ska‐
des under transport.
Sett pedalarmfestet i det ytre sporet til
pedalarmutsparingene ovenfra, og
skyv det ned til det stopper.
Page 65 of 211
Oppbevaring og transport63
Fest pedalarmen ved å dreie feste‐
skruen på pedalarmfestet.
Sett hjulutsparingene slik at sykkelen
står omtrent vannrett. Her bør avstan‐
den mellom pedalene og bakluken
være minst 5 cm.
Begge sykkeldekkene må være i hju‐
lutsparingene.
Merk
Sørg for å trekke ut hjulutsparin‐
gene så langt som nødvendig for
å kunne plassere begge sykkel‐
dekkene i utsparingene. Ellers vil
horisontal plassering av sykkelen ikke være sikret. Dersom dette
ikke gjøres, vil det kunne medføre skade på sykkelhjulene på grunn
av varm eksos.
Justere sykkelen i bilens lengderet‐
ning: Løsne litt på pedalfestet.
Sett sykkelen rett opp ved bruk av
dreiespaken på pedalarmutsparin‐
gen.
Hvis syklene berører hverandre, kan
syklenes plassering i forhold til hve‐
randre tilpasses ve då justere hjuluts‐
paringene og dreiespaken på peda‐
larmutsparingen til syklene ikke len‐ ger berører hverandre. Kontroller at
det er tilstrekkelig klaring til bilen.
Stram festeskruen for pedallager‐
festet for hånd til maksimumspunktet.
Fest begge sykkelhjul i fordypningene
med stroppfestene.
Kontroller at sykkelen er ordentlig fes‐ tet.
Page 66 of 211
64Oppbevaring og transportMerk
Pass på at avstanden mellom syk‐kelen og bilen er minst 5 cm. Ved
behov løsnes håndtak og sveiver
på siden.
Innstillingene for hjulutsparingene og på dreiespaken på pedalarmutsparin‐
gen bør noteres og lagres for hver en‐
kelt sykkel. Riktig forhåndsinnstilling
gjør det lettere å sette på syklene
igjen.
Les dette
For økt synlighet anbefales det å
feste et varselskilt på den bakerste
sykkelen.
Fjerne en sykkel på fra det bakre
sykkelstativet
Løsne festestroppene på begge syk‐
keldekkene.
Hold på sykkelen, løsne festeskruen
for pedallagerfestet og løft pedalla‐
gerfestet for å fjerne det.
Trekke inn det bakre
sykkelstativet
Trykk pedalarmfestene inn i pedalar‐
mutsparingen som vist på bildet.
Page 67 of 211
Oppbevaring og transport65
Sett inn festestroppen, og trekk den
så langt ned som mulig.
Trykk på utløserspaken, og skyv hju‐
lutsparingene inn helt til de stopper.
Frigjør låsespaken på diagonalstøt‐ ten, og fell ned begge pedalarmuts‐
paringene.
9 Advarsel
Fare for å bli klemt.
Sving først den høyre klemspaken ( 1)
frem, deretter den venstre klemspa‐
ken ( 2), helt til de kan festes i de res‐
pektive utsparingene.
Page 68 of 211

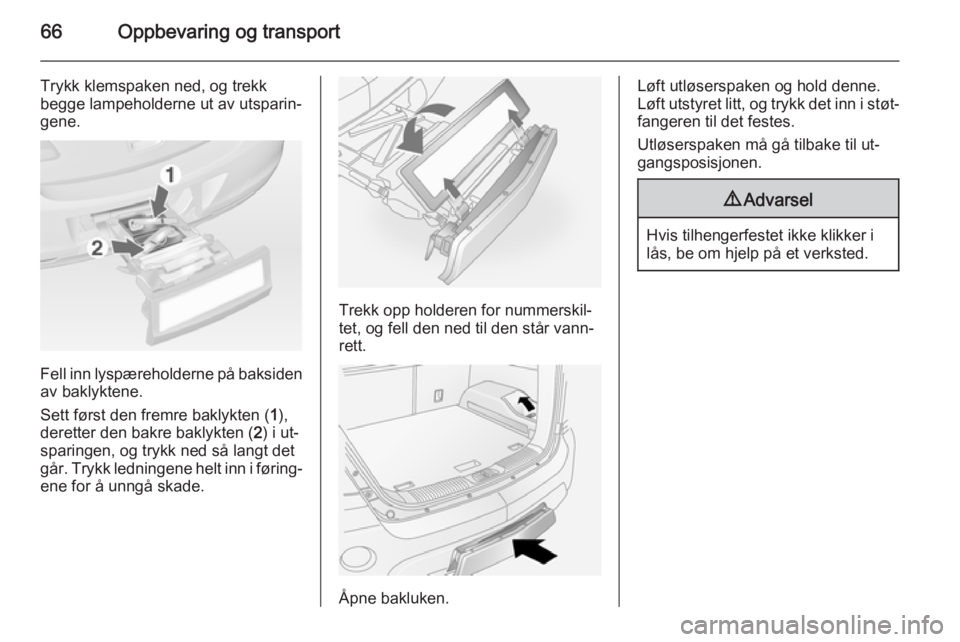

66Oppbevaring og transport
Trykk klemspaken ned, og trekk
begge lampeholderne ut av utsparin‐ gene.
Fell inn lyspæreholderne på baksiden
av baklyktene.
Sett først den fremre baklykten ( 1),
deretter den bakre baklykten ( 2) i ut‐
sparingen, og trykk ned så langt det går. Trykk ledningene helt inn i føring‐ ene for å unngå skade.
Trekk opp holderen for nummerskil‐
tet, og fell den ned til den står vann‐
rett.
Åpne bakluken.
Løft utløserspaken og hold denne.
Løft utstyret litt, og trykk det inn i støt‐
fangeren til det festes.
Utløserspaken må gå tilbake til ut‐
gangsposisjonen.9 Advarsel
Hvis tilhengerfestet ikke klikker i
lås, be om hjelp på et verksted.
Page 69 of 211
Oppbevaring og transport67Bagasjerom
Oppbevaringsrom i
bagasjerommet
På begge sider av bagasjeromsgul‐
vet.
Bagasjeromsdeksel Ikke legg gjenstander på dekselet.
Lukke dekselet
Trekk bagasjeromsdekselet mot bak‐ parten på bilen ved bruk av håndta‐
ket, og sett festene i brakettene på
hver side av bagasjerommet.
Åpne dekselet
Ta bagasjeromsdekselet ut av fes‐
tene på sidene. Dekselet rulles auto‐
matisk inn.
Ta av dekselet
Åpne bagasjeromsdekselet. Trekk
hylsen på hver side av trekket mot
midten av bilen, løft og ta dekselet fra sidesporene.
Monteres i omvendt rekkefølge.
Page 70 of 211

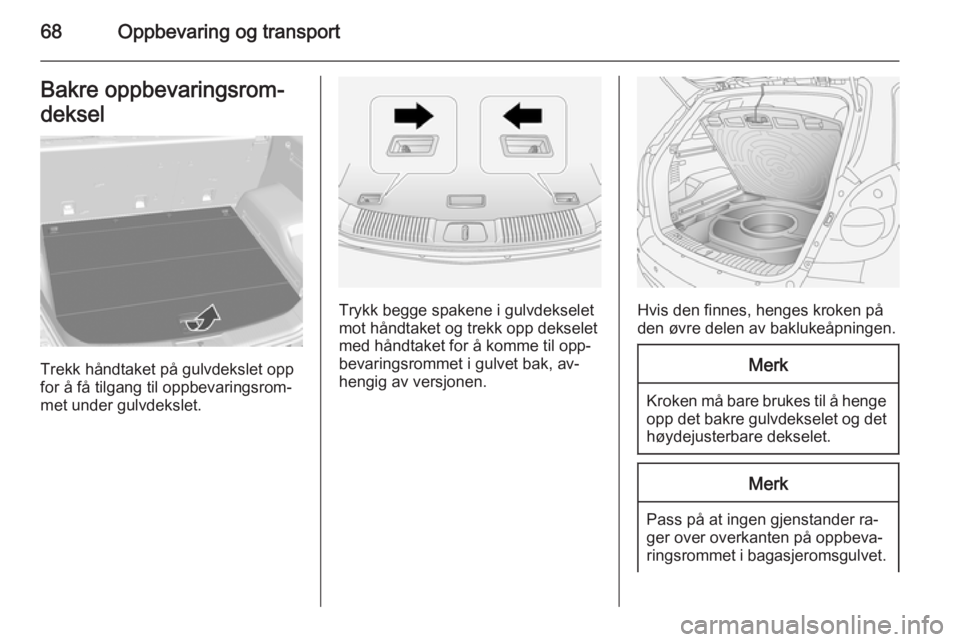

68Oppbevaring og transportBakre oppbevaringsrom‐deksel
Trekk håndtaket på gulvdekslet opp
for å få tilgang til oppbevaringsrom‐ met under gulvdekslet.
Trykk begge spakene i gulvdekselet
mot håndtaket og trekk opp dekselet
med håndtaket for å komme til opp‐
bevaringsrommet i gulvet bak, av‐
hengig av versjonen.Hvis den finnes, henges kroken på
den øvre delen av baklukeåpningen.
Merk
Kroken må bare brukes til å henge opp det bakre gulvdekselet og dethøydejusterbare dekselet.
Merk
Pass på at ingen gjenstander ra‐
ger over overkanten på oppbeva‐
ringsrommet i bagasjeromsgulvet.
