OPEL ANTARA 2014.5 Manual de Instrucciones (in Spanish)

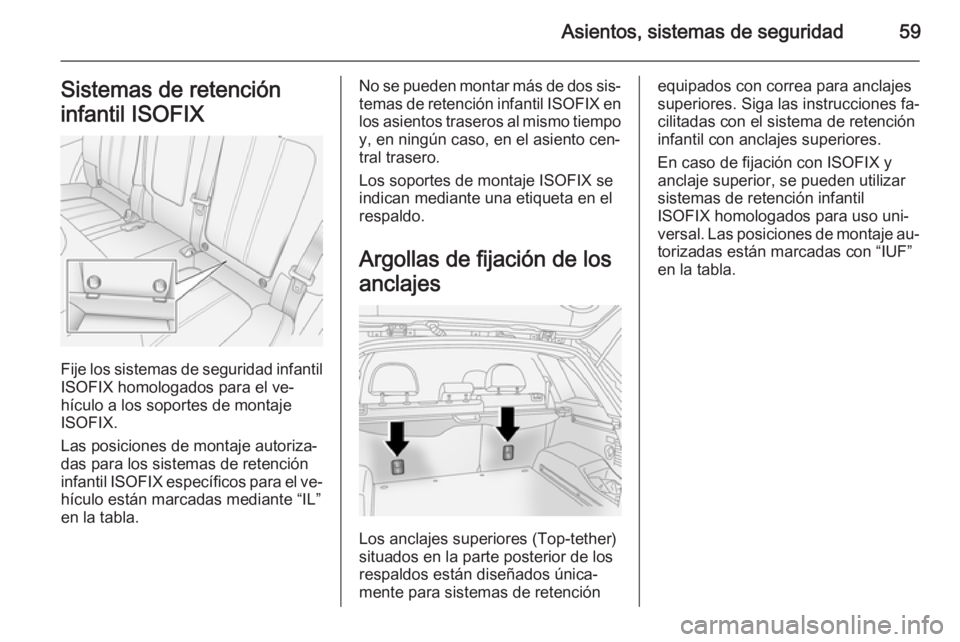

Asientos, sistemas de seguridad59Sistemas de retención
infantil ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje
ISOFIX.
Las posiciones de montaje autoriza‐
das para los sistemas de retención infantil ISOFIX específicos para el ve‐
hículo están marcadas mediante “IL”
en la tabla.
No se pueden montar más de dos sis‐
temas de retención infantil ISOFIX en
los asientos traseros al mismo tiempo y, en ningún caso, en el asiento cen‐
tral trasero.
Los soportes de montaje ISOFIX se
indican mediante una etiqueta en el
respaldo.
Argollas de fijación de los anclajes
Los anclajes superiores (Top-tether)
situados en la parte posterior de los
respaldos están diseñados única‐
mente para sistemas de retención
equipados con correa para anclajes
superiores. Siga las instrucciones fa‐
cilitadas con el sistema de retención
infantil con anclajes superiores.
En caso de fijación con ISOFIX y
anclaje superior, se pueden utilizar
sistemas de retención infantil
ISOFIX homologados para uso uni‐
versal. Las posiciones de montaje au‐
torizadas están marcadas con “IUF”
en la tabla.

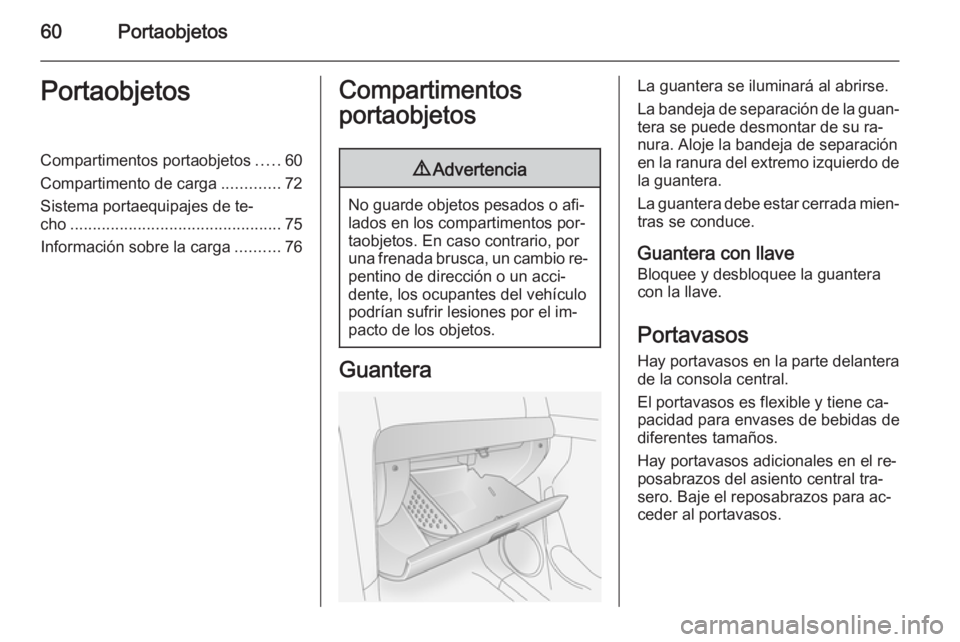

60PortaobjetosPortaobjetosCompartimentos portaobjetos.....60
Compartimento de carga .............72
Sistema portaequipajes de te‐
cho ............................................... 75
Información sobre la carga ..........76Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o afi‐
lados en los compartimentos por‐
taobjetos. En caso contrario, por
una frenada brusca, un cambio re‐ pentino de dirección o un acci‐
dente, los ocupantes del vehículo
podrían sufrir lesiones por el im‐
pacto de los objetos.
Guantera
La guantera se iluminará al abrirse.
La bandeja de separación de la guan‐
tera se puede desmontar de su ra‐
nura. Aloje la bandeja de separación
en la ranura del extremo izquierdo de la guantera.
La guantera debe estar cerrada mien‐
tras se conduce.
Guantera con llave
Bloquee y desbloquee la guantera
con la llave.
Portavasos Hay portavasos en la parte delantera
de la consola central.
El portavasos es flexible y tiene ca‐
pacidad para envases de bebidas de diferentes tamaños.
Hay portavasos adicionales en el re‐
posabrazos del asiento central tra‐
sero. Baje el reposabrazos para ac‐
ceder al portavasos.

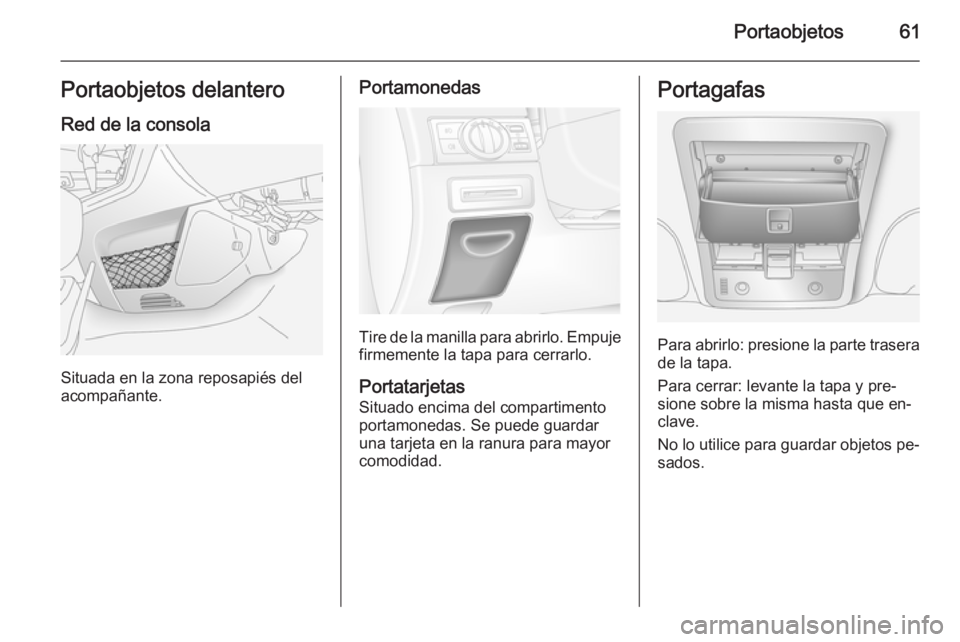

Portaobjetos61Portaobjetos delanteroRed de la consola
Situada en la zona reposapiés del
acompañante.
Portamonedas
Tire de la manilla para abrirlo. Empuje firmemente la tapa para cerrarlo.
Portatarjetas
Situado encima del compartimento
portamonedas. Se puede guardar
una tarjeta en la ranura para mayor
comodidad.
Portagafas
Para abrirlo: presione la parte trasera
de la tapa.
Para cerrar: levante la tapa y pre‐
sione sobre la misma hasta que en‐
clave.
No lo utilice para guardar objetos pe‐ sados.

62PortaobjetosPortaobjetos bajo el
asiento
Bandeja inferior del asiento del
acompañante
Levante la parte delantera de la ban‐
deja y luego tire hacia delante. Para
devolverla a su posición original, em‐ puje la bandeja hacia el asiento.
Portaobjetos del
reposabrazos
Caja de consola en el
reposabrazos delantero
Para abrir: levante la palanca y suba
la tapa.
Para cerrar: baje la tapa y presione
hacia abajo hasta que se enclave.
Portaobjetos de la consola
central
Para acceder al compartimento por‐
taobjetos, la toma de corriente y la
entrada AUX, deslice la bandeja del
portavasos hacia atrás.
Tomas de corriente 3 84.
Entrada AUX - Consulte el manual del
sistema de infoentretenimiento para
más información.
Portabicicletas trasero

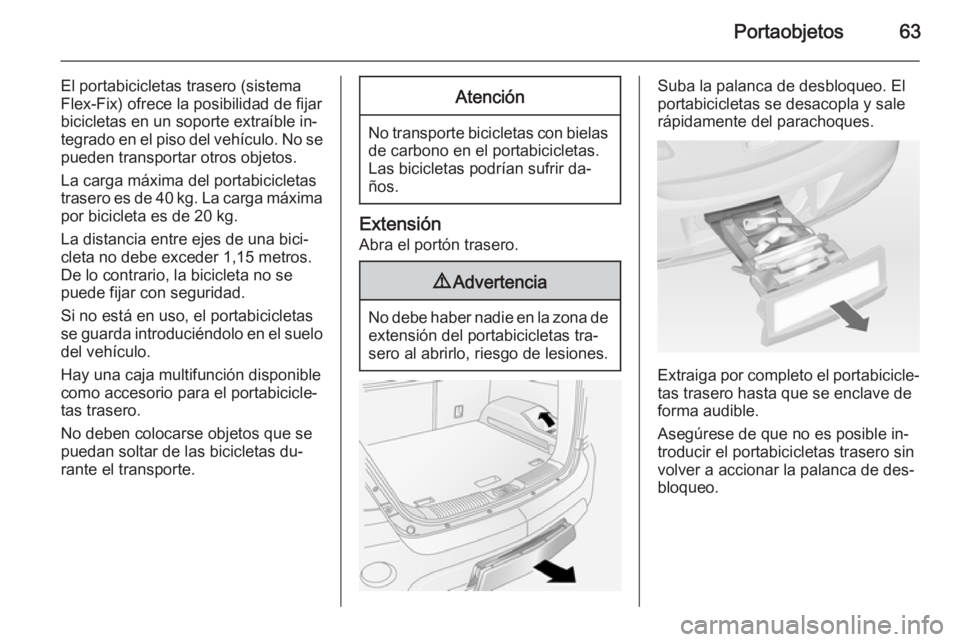

Portaobjetos63
El portabicicletas trasero (sistema
Flex-Fix) ofrece la posibilidad de fijar
bicicletas en un soporte extraíble in‐
tegrado en el piso del vehículo. No se pueden transportar otros objetos.
La carga máxima del portabicicletas
trasero es de 40 kg. La carga máxima
por bicicleta es de 20 kg.
La distancia entre ejes de una bici‐
cleta no debe exceder 1,15 metros.
De lo contrario, la bicicleta no se
puede fijar con seguridad.
Si no está en uso, el portabicicletas se guarda introduciéndolo en el suelo
del vehículo.
Hay una caja multifunción disponible
como accesorio para el portabicicle‐
tas trasero.
No deben colocarse objetos que se
puedan soltar de las bicicletas du‐
rante el transporte.Atención
No transporte bicicletas con bielas de carbono en el portabicicletas.
Las bicicletas podrían sufrir da‐
ños.
Extensión
Abra el portón trasero.
9 Advertencia
No debe haber nadie en la zona de
extensión del portabicicletas tra‐
sero al abrirlo, riesgo de lesiones.
Suba la palanca de desbloqueo. El
portabicicletas se desacopla y sale
rápidamente del parachoques.
Extraiga por completo el portabicicle‐
tas trasero hasta que se enclave de
forma audible.
Asegúrese de que no es posible in‐
troducir el portabicicletas trasero sin
volver a accionar la palanca de des‐
bloqueo.

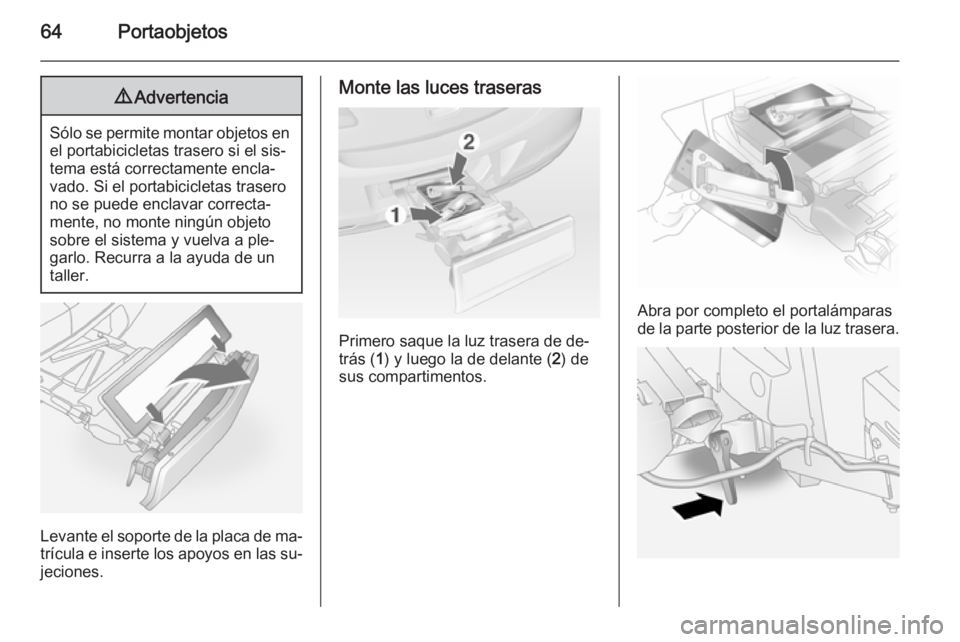

64Portaobjetos9Advertencia
Sólo se permite montar objetos en
el portabicicletas trasero si el sis‐
tema está correctamente encla‐
vado. Si el portabicicletas trasero
no se puede enclavar correcta‐
mente, no monte ningún objeto
sobre el sistema y vuelva a ple‐
garlo. Recurra a la ayuda de un
taller.
Levante el soporte de la placa de ma‐ trícula e inserte los apoyos en las su‐ jeciones.
Monte las luces traseras
Primero saque la luz trasera de de‐
trás ( 1) y luego la de delante ( 2) de
sus compartimentos.
Abra por completo el portalámparas
de la parte posterior de la luz trasera.

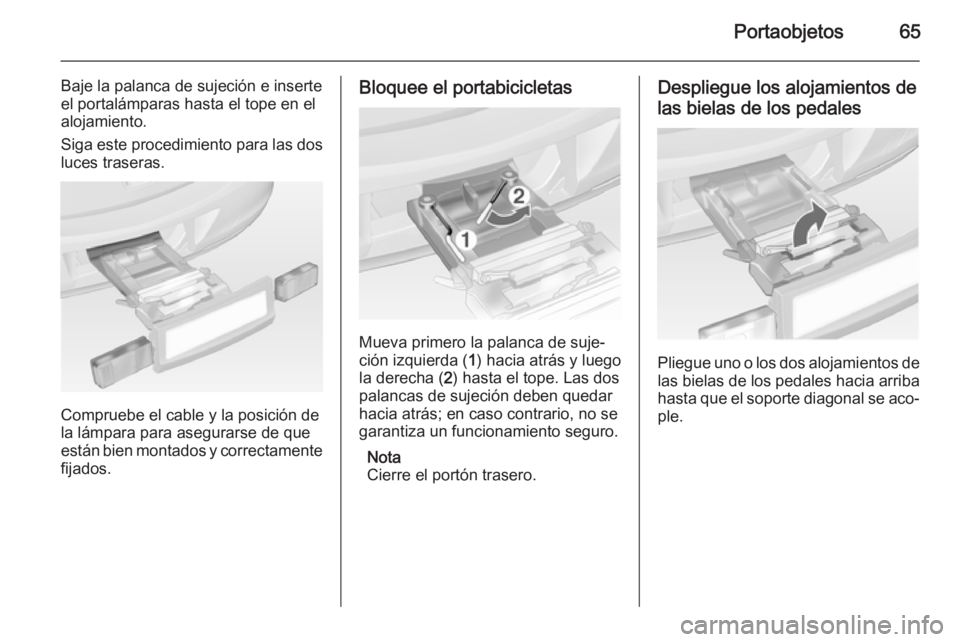

Portaobjetos65
Baje la palanca de sujeción e inserteel portalámparas hasta el tope en el
alojamiento.
Siga este procedimiento para las dos
luces traseras.
Compruebe el cable y la posición de
la lámpara para asegurarse de que
están bien montados y correctamente fijados.
Bloquee el portabicicletas
Mueva primero la palanca de suje‐
ción izquierda ( 1) hacia atrás y luego
la derecha ( 2) hasta el tope. Las dos
palancas de sujeción deben quedar
hacia atrás; en caso contrario, no se
garantiza un funcionamiento seguro.
Nota
Cierre el portón trasero.
Despliegue los alojamientos de
las bielas de los pedales
Pliegue uno o los dos alojamientos de las bielas de los pedales hacia arriba
hasta que el soporte diagonal se aco‐
ple.

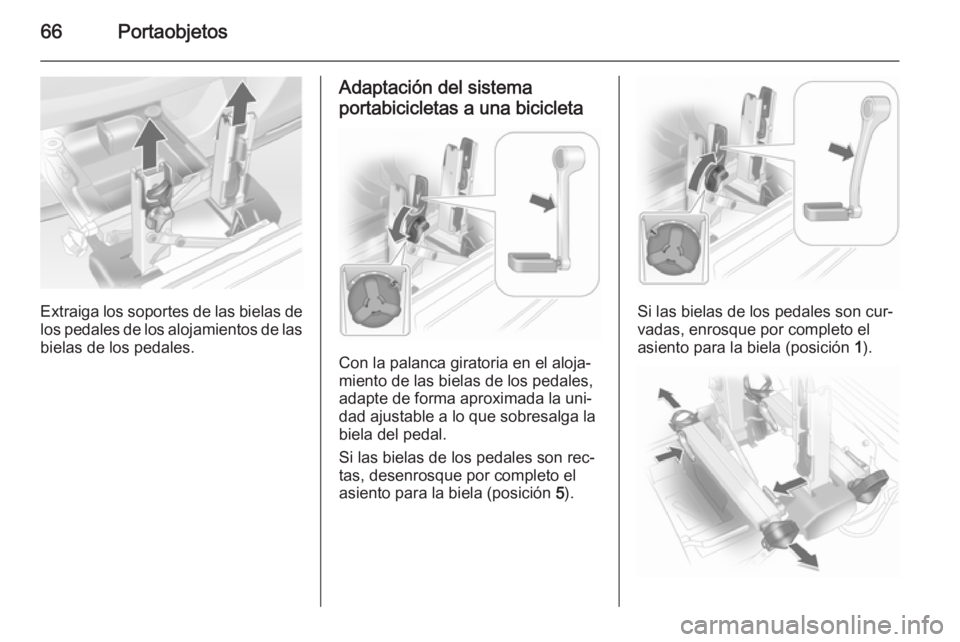

66Portaobjetos
Extraiga los soportes de las bielas de
los pedales de los alojamientos de las bielas de los pedales.
Adaptación del sistema
portabicicletas a una bicicleta
Con la palanca giratoria en el aloja‐
miento de las bielas de los pedales,
adapte de forma aproximada la uni‐
dad ajustable a lo que sobresalga la
biela del pedal.
Si las bielas de los pedales son rec‐ tas, desenrosque por completo el
asiento para la biela (posición 5).
Si las bielas de los pedales son cur‐
vadas, enrosque por completo el
asiento para la biela (posición 1).

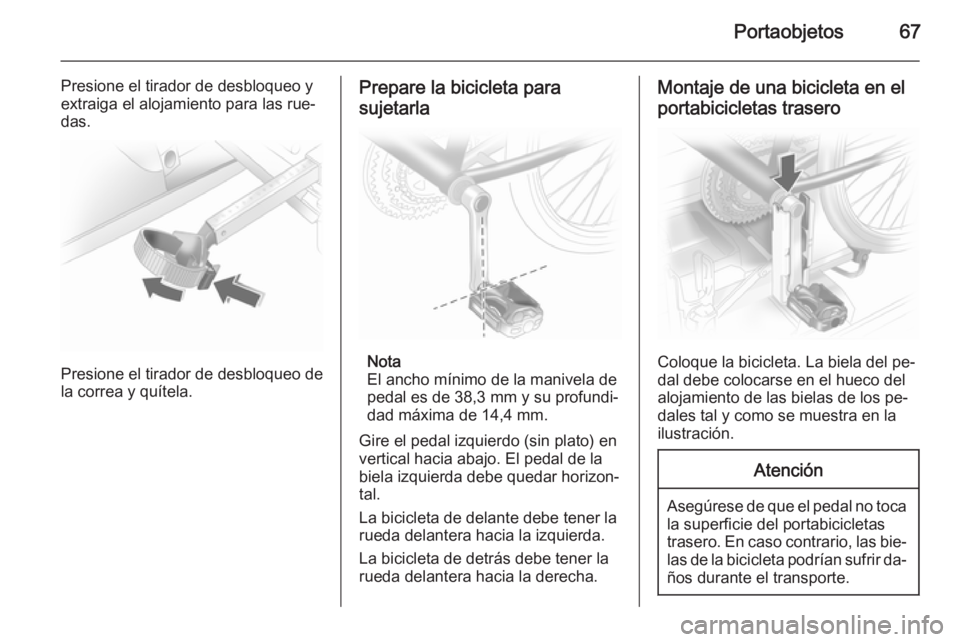

Portaobjetos67
Presione el tirador de desbloqueo yextraiga el alojamiento para las rue‐
das.
Presione el tirador de desbloqueo de
la correa y quítela.
Prepare la bicicleta para
sujetarla
Nota
El ancho mínimo de la manivela de
pedal es de 38,3 mm y su profundi‐
dad máxima de 14,4 mm.
Gire el pedal izquierdo (sin plato) en
vertical hacia abajo. El pedal de la
biela izquierda debe quedar horizon‐
tal.
La bicicleta de delante debe tener la rueda delantera hacia la izquierda.
La bicicleta de detrás debe tener la
rueda delantera hacia la derecha.
Montaje de una bicicleta en el
portabicicletas trasero
Coloque la bicicleta. La biela del pe‐
dal debe colocarse en el hueco del
alojamiento de las bielas de los pe‐
dales tal y como se muestra en la
ilustración.
Atención
Asegúrese de que el pedal no toca
la superficie del portabicicletas
trasero. En caso contrario, las bie‐ las de la bicicleta podrían sufrir da‐ ños durante el transporte.

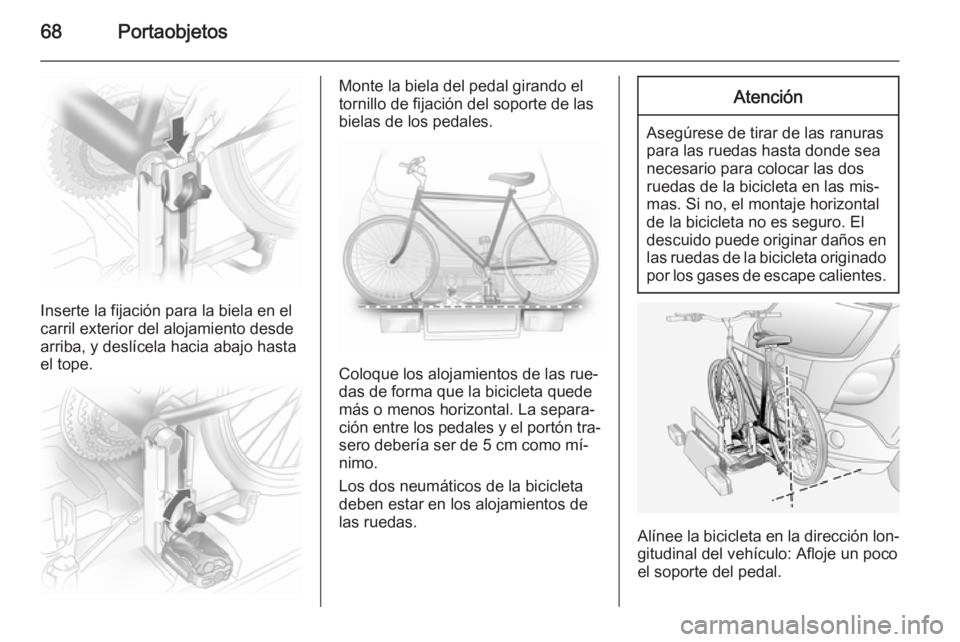

68Portaobjetos
Inserte la fijación para la biela en el
carril exterior del alojamiento desde
arriba, y deslícela hacia abajo hasta
el tope.
Monte la biela del pedal girando el
tornillo de fijación del soporte de las
bielas de los pedales.
Coloque los alojamientos de las rue‐
das de forma que la bicicleta quede más o menos horizontal. La separa‐ción entre los pedales y el portón tra‐ sero debería ser de 5 cm como mí‐
nimo.
Los dos neumáticos de la bicicleta
deben estar en los alojamientos de las ruedas.
Atención
Asegúrese de tirar de las ranuras
para las ruedas hasta donde sea
necesario para colocar las dos
ruedas de la bicicleta en las mis‐
mas. Si no, el montaje horizontal
de la bicicleta no es seguro. El
descuido puede originar daños en las ruedas de la bicicleta originado por los gases de escape calientes.
Alínee la bicicleta en la dirección lon‐ gitudinal del vehículo: Afloje un poco
el soporte del pedal.
