OPEL ANTARA 2014.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: ANTARA, Model: OPEL ANTARA 2014.5Pages: 229, PDF Dimensioni: 6 MB
Page 11 of 229

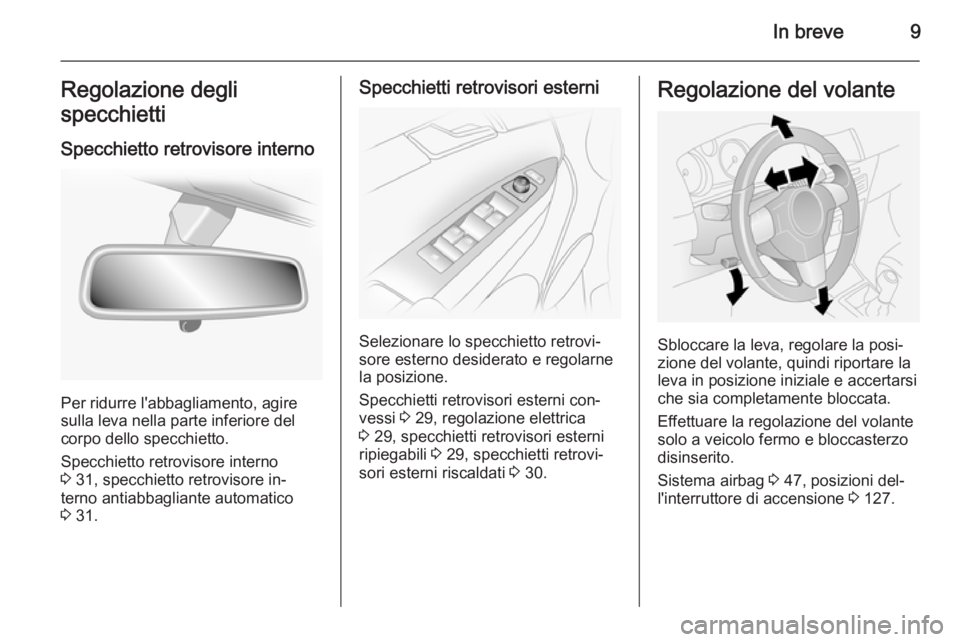

In breve9Regolazione degli
specchietti
Specchietto retrovisore interno
Per ridurre l'abbagliamento, agire
sulla leva nella parte inferiore del
corpo dello specchietto.
Specchietto retrovisore interno
3 31, specchietto retrovisore in‐
terno antiabbagliante automatico
3 31.
Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 29, regolazione elettrica
3 29, specchietti retrovisori esterni
ripiegabili 3 29, specchietti retrovi‐
sori esterni riscaldati 3 30.
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 47, posizioni del‐
l'interruttore di accensione 3 127.
Page 12 of 229

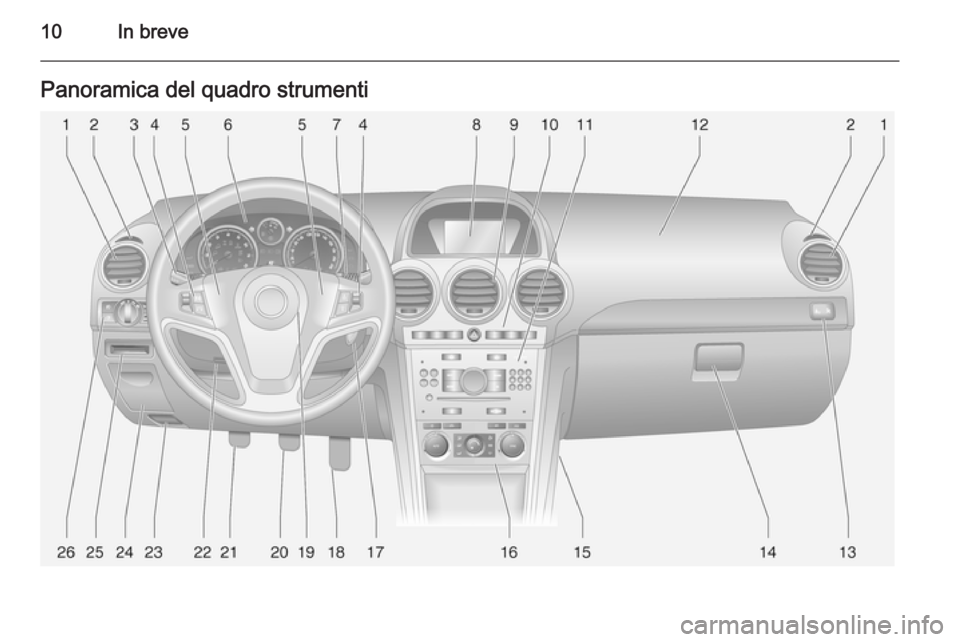

10In brevePanoramica del quadro strumenti
Page 13 of 229

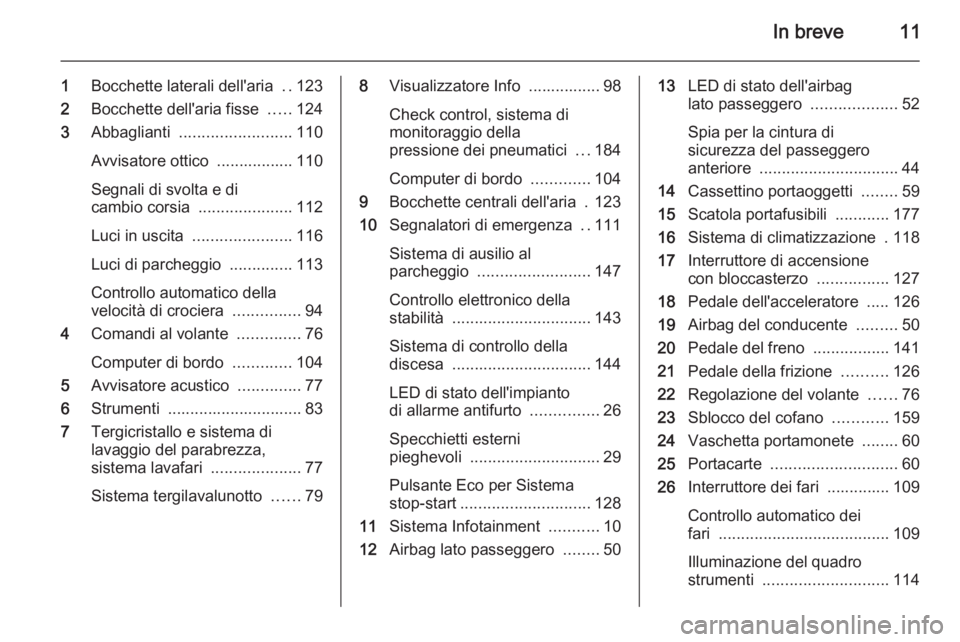

In breve11
1Bocchette laterali dell'aria ..123
2 Bocchette dell'aria fisse .....124
3 Abbaglianti ......................... 110
Avvisatore ottico ................. 110
Segnali di svolta e di
cambio corsia .....................112
Luci in uscita ...................... 116
Luci di parcheggio ..............113
Controllo automatico della
velocità di crociera ...............94
4 Comandi al volante ..............76
Computer di bordo .............104
5 Avvisatore acustico ..............77
6 Strumenti .............................. 83
7 Tergicristallo e sistema di
lavaggio del parabrezza,
sistema lavafari ....................77
Sistema tergilavalunotto ......798Visualizzatore Info ................ 98
Check control, sistema di
monitoraggio della
pressione dei pneumatici ...184
Computer di bordo .............104
9 Bocchette centrali dell'aria . 123
10 Segnalatori di emergenza ..111
Sistema di ausilio al parcheggio ......................... 147
Controllo elettronico della
stabilità ............................... 143
Sistema di controllo della
discesa ............................... 144
LED di stato dell'impianto
di allarme antifurto ...............26
Specchietti esterni
pieghevoli ............................. 29
Pulsante Eco per Sistema
stop-start ............................. 128
11 Sistema Infotainment ...........10
12 Airbag lato passeggero ........5013LED di stato dell'airbag
lato passeggero ...................52
Spia per la cintura di
sicurezza del passeggero
anteriore ............................... 44
14 Cassettino portaoggetti ........59
15 Scatola portafusibili ............177
16 Sistema di climatizzazione . 118
17 Interruttore di accensione
con bloccasterzo ................127
18 Pedale dell'acceleratore ..... 126
19 Airbag del conducente .........50
20 Pedale del freno .................141
21 Pedale della frizione ..........126
22 Regolazione del volante ......76
23 Sblocco del cofano ............159
24 Vaschetta portamonete ........60
25 Portacarte ............................ 60
26 Interruttore dei fari .............. 109
Controllo automatico dei
fari ...................................... 109
Illuminazione del quadro
strumenti ............................ 114

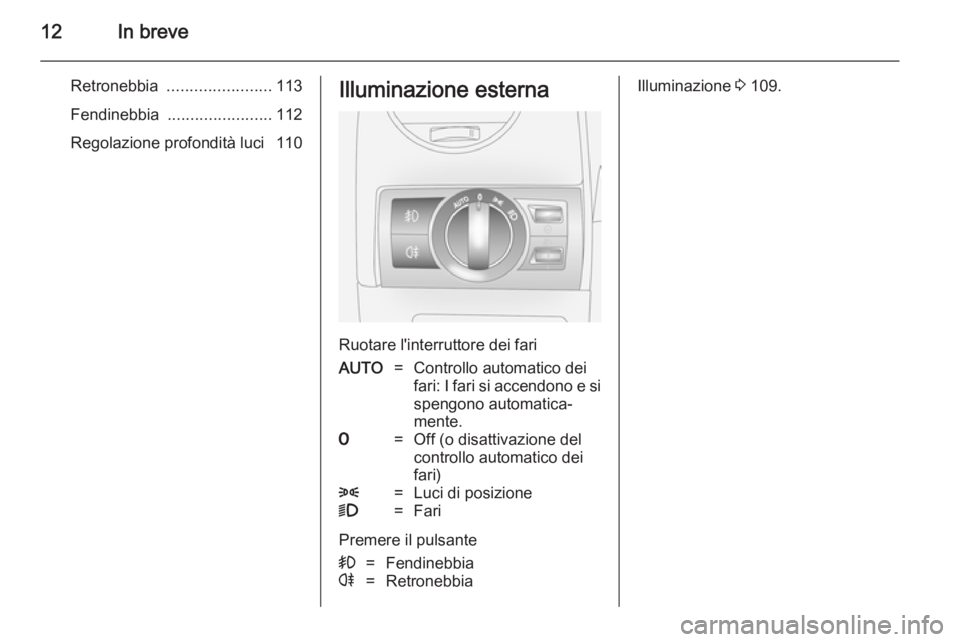

Page 14 of 229
12In breve
Retronebbia ....................... 113
Fendinebbia ....................... 112
Regolazione profondità luci 110Illuminazione esterna
Ruotare l'interruttore dei fari
AUTO=Controllo automatico dei
fari: I fari si accendono e si
spengono automatica‐
mente.7=Off (o disattivazione del
controllo automatico dei
fari)8=Luci di posizione9=Fari
Premere il pulsante
>=Fendinebbiar=RetronebbiaIlluminazione 3 109.
Page 15 of 229

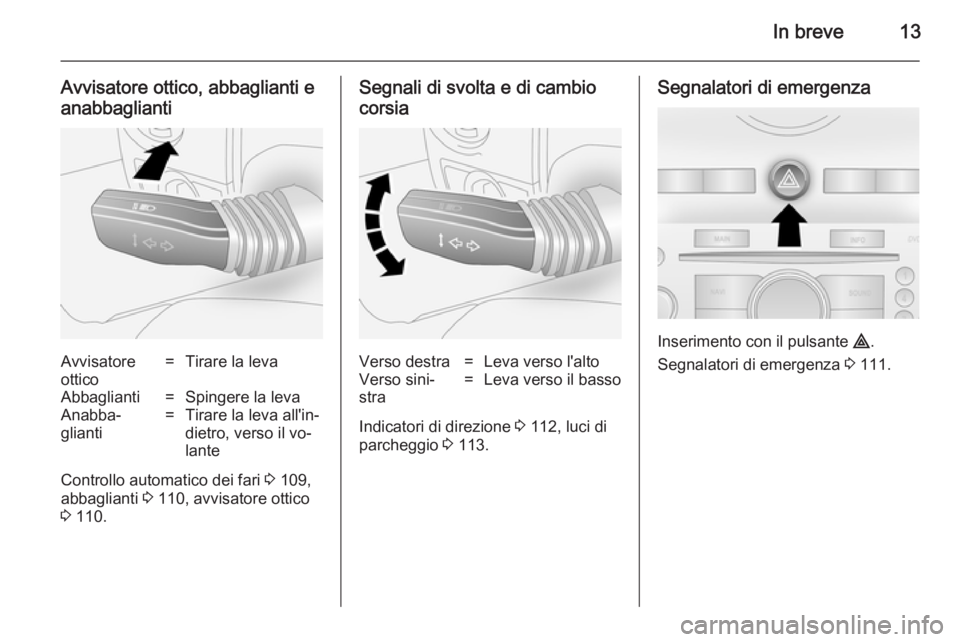

In breve13
Avvisatore ottico, abbaglianti eanabbagliantiAvvisatore
ottico=Tirare la levaAbbaglianti=Spingere la levaAnabba‐
glianti=Tirare la leva all'in‐
dietro, verso il vo‐
lante
Controllo automatico dei fari 3 109,
abbaglianti 3 110, avvisatore ottico
3 110.
Segnali di svolta e di cambio
corsiaVerso destra=Leva verso l'altoVerso sini‐
stra=Leva verso il basso
Indicatori di direzione 3 112, luci di
parcheggio 3 113.
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 111.
Page 16 of 229

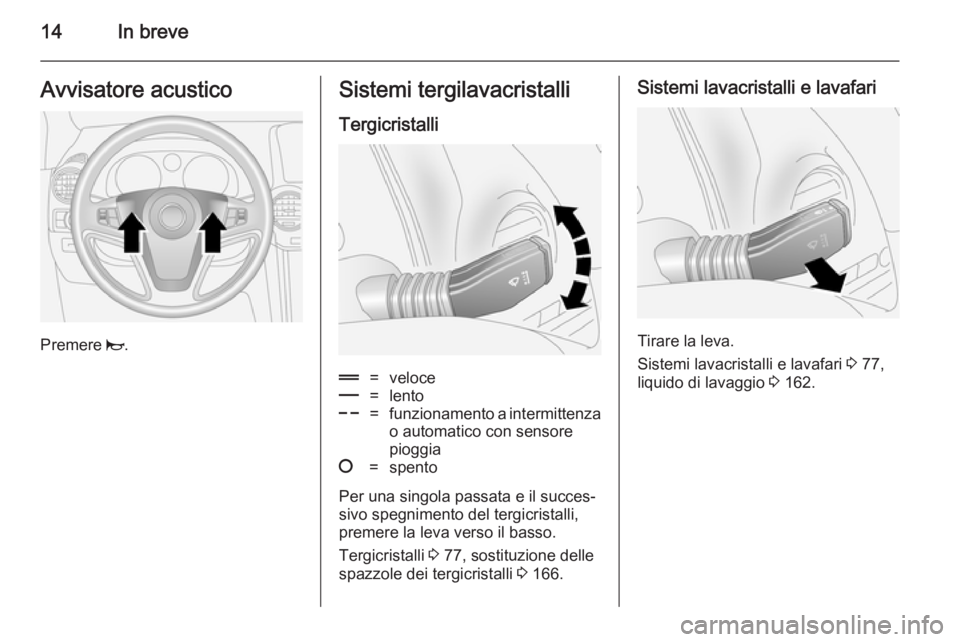

14In breveAvvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli&=veloce%=lento$=funzionamento a intermittenza
o automatico con sensore
pioggia§=spento
Per una singola passata e il succes‐ sivo spegnimento del tergicristalli,
premere la leva verso il basso.
Tergicristalli 3 77, sostituzione delle
spazzole dei tergicristalli 3 166.
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 77,
liquido di lavaggio 3 162.
Page 17 of 229

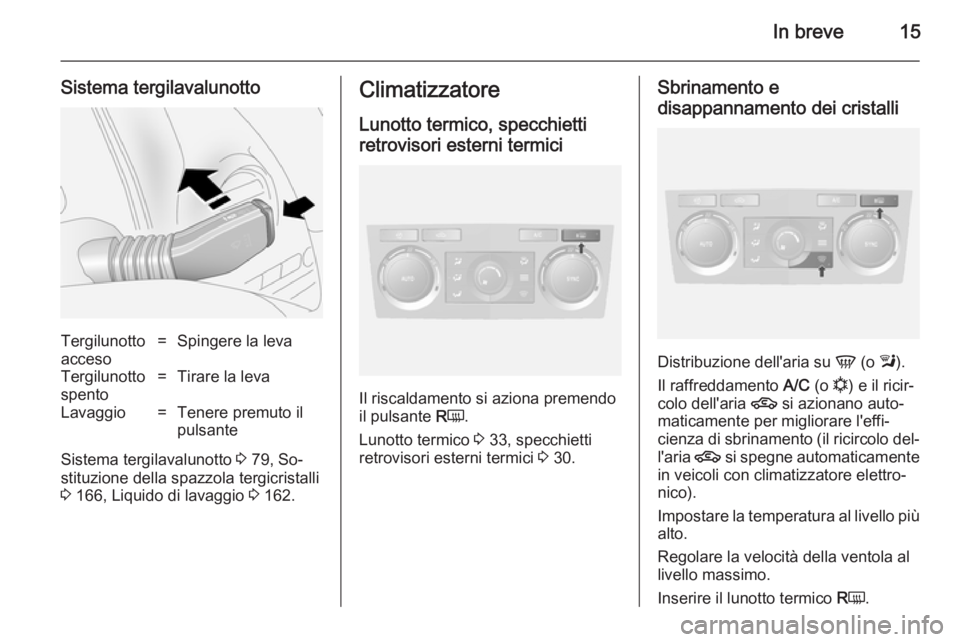

In breve15
Sistema tergilavalunottoTergilunotto
acceso=Spingere la levaTergilunotto
spento=Tirare la levaLavaggio=Tenere premuto il
pulsante
Sistema tergilavalunotto 3 79, So‐
stituzione della spazzola tergicristalli 3 166, Liquido di lavaggio 3 162.
Climatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Il riscaldamento si aziona premendo
il pulsante RÜ .
Lunotto termico 3 33, specchietti
retrovisori esterni termici 3 30.
Sbrinamento e
disappannamento dei cristalli
Distribuzione dell'aria su V (o l).
Il raffreddamento A/C (o n) e il ricir‐
colo dell'aria 4 si azionano auto‐
maticamente per migliorare l'effi‐
cienza di sbrinamento (il ricircolo del‐
l'aria 4 si spegne automaticamente
in veicoli con climatizzatore elettro‐
nico).
Impostare la temperatura al livello più
alto.
Regolare la velocità della ventola al
livello massimo.
Inserire il lunotto termico RÜ .
Page 18 of 229

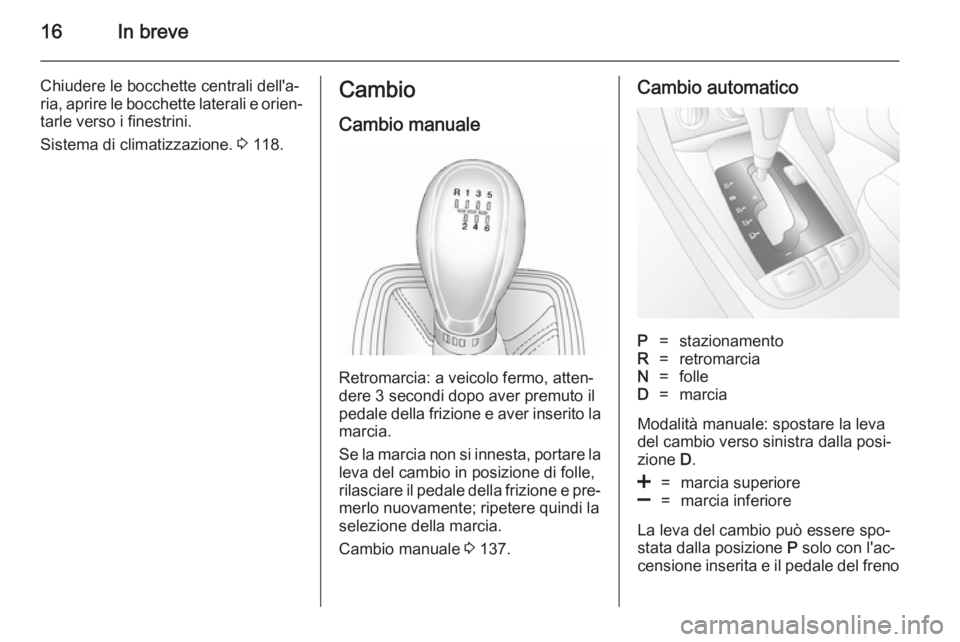

16In breve
Chiudere le bocchette centrali dell'a‐ria, aprire le bocchette laterali e orien‐
tarle verso i finestrini.
Sistema di climatizzazione. 3 118.Cambio
Cambio manuale
Retromarcia: a veicolo fermo, atten‐
dere 3 secondi dopo aver premuto il
pedale della frizione e aver inserito la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 137.
Cambio automaticoP=stazionamentoR=retromarciaN=folleD=marcia
Modalità manuale: spostare la leva
del cambio verso sinistra dalla posi‐ zione D.
<=marcia superiore]=marcia inferiore
La leva del cambio può essere spo‐
stata dalla posizione P solo con l'ac‐
censione inserita e il pedale del freno

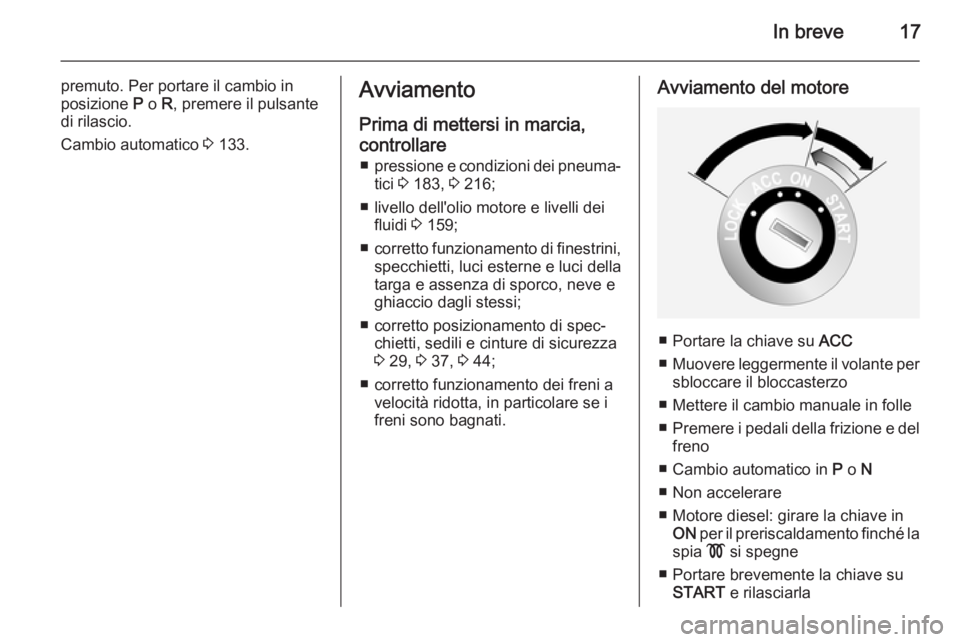

Page 19 of 229
In breve17
premuto. Per portare il cambio in
posizione P o R, premere il pulsante
di rilascio.
Cambio automatico 3 133.Avviamento
Prima di mettersi in marcia,
controllare ■ pressione e condizioni dei pneuma‐
tici 3 183, 3 216;
■ livello dell'olio motore e livelli dei fluidi 3 159;
■ corretto funzionamento di finestrini,
specchietti, luci esterne e luci della
targa e assenza di sporco, neve e
ghiaccio dagli stessi;
■ corretto posizionamento di spec‐ chietti, sedili e cinture di sicurezza3 29, 3 37, 3 44;
■ corretto funzionamento dei freni a velocità ridotta, in particolare se i
freni sono bagnati.Avviamento del motore
■ Portare la chiave su ACC
■ Muovere leggermente il volante per
sbloccare il bloccasterzo
■ Mettere il cambio manuale in folle
■ Premere i pedali della frizione e del
freno
■ Cambio automatico in P o N
■ Non accelerare
■ Motore diesel: girare la chiave in ON per il preriscaldamento finché la
spia ! si spegne
■ Portare brevemente la chiave su START e rilasciarla
Page 20 of 229

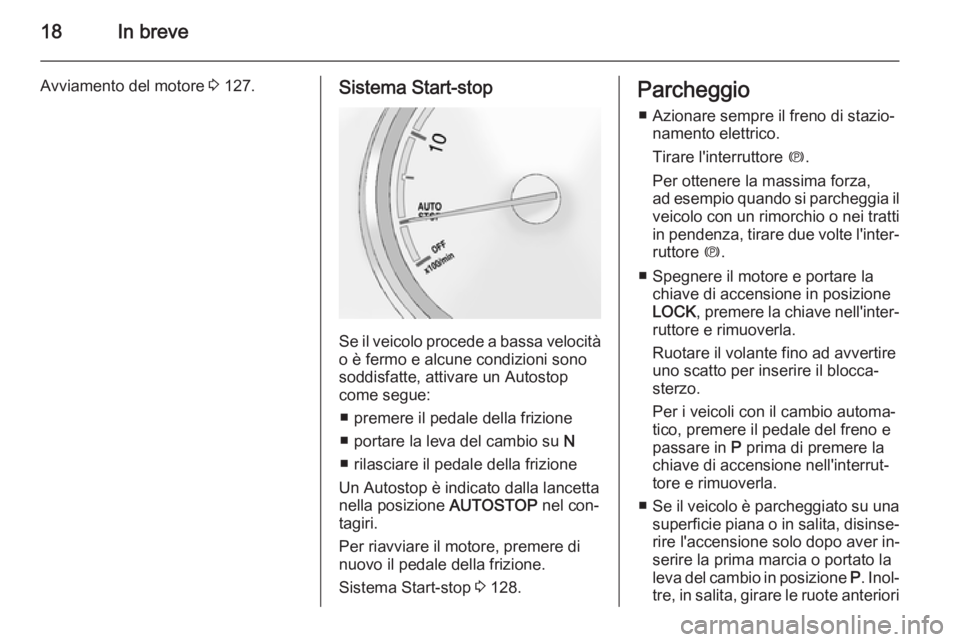

18In breve
Avviamento del motore 3 127.Sistema Start-stop
Se il veicolo procede a bassa velocità
o è fermo e alcune condizioni sono
soddisfatte, attivare un Autostop
come segue:
■ premere il pedale della frizione
■ portare la leva del cambio su N
■ rilasciare il pedale della frizione
Un Autostop è indicato dalla lancetta
nella posizione AUTOSTOP nel con‐
tagiri.
Per riavviare il motore, premere di
nuovo il pedale della frizione.
Sistema Start-stop 3 128.
Parcheggio
■ Azionare sempre il freno di stazio‐ namento elettrico.
Tirare l'interruttore m.
Per ottenere la massima forza,
ad esempio quando si parcheggia il veicolo con un rimorchio o nei tratti in pendenza, tirare due volte l'inter‐ruttore m.
■ Spegnere il motore e portare la chiave di accensione in posizione
LOCK , premere la chiave nell'inter‐
ruttore e rimuoverla.
Ruotare il volante fino ad avvertire uno scatto per inserire il blocca‐
sterzo.
Per i veicoli con il cambio automa‐
tico, premere il pedale del freno e
passare in P prima di premere la
chiave di accensione nell'interrut‐ tore e rimuoverla.
■ Se il veicolo è parcheggiato su una
superficie piana o in salita, disinse‐
rire l'accensione solo dopo aver in‐
serire la prima marcia o portato la
leva del cambio in posizione P. Inol‐
tre, in salita, girare le ruote anteriori
