OPEL ANTARA 2014.5 Uživatelská příručka (in Czech)
Manufacturer: OPEL, Model Year: 2014.5, Model line: ANTARA, Model: OPEL ANTARA 2014.5Pages: 227, velikost PDF: 6 MB
Page 181 of 227

Péče o vozidlo179
PojistkaObvodLOGISTIC MODELogistický režimOSRVMVnější zrcátkaPASS PWR
WNDWElektricky ovlá‐
dané okno
spolujezdcePWR DIODEVýkonová diodaPWR MODINGVýkonový režimRADIORádioRR FOGVyhřívání
zadního oknaRUN 2Klíč zasunutý
v režimu chodu
a napájení
baterieRUN/CRNKStartováníSDM (BATT)Bezpečnostní
diagnostický
modul (baterie)PojistkaObvodSDM (IGN 1)Bezpečnostní
diagnostický
modul (zapalo‐
vání)SPARE–S/ROOFStřešní oknoS/ROOF BATTBaterie
střešního oknaSSPSPosilovač řízeníSTR/WHL SWVolantTRLRPřívěsTRLR BATTBaterie přívěsuXBCMŘídicí modul
karosérie -
exportXM/HVAC/DLCSatelitní rádio
XM, klimatizace,
datový konektor
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Page 182 of 227

180Péče o vozidloNářadí vozidlaNářadí
Vozidla s rezervním kolem
Ve vozech s rezervním kolem je
k dispozici zvedák a sada nářadí.
Zvedák a nářadí jsou určeny
speciálně pro vaše vozidlo a smí se
používat pouze s tímto vozidlem.
Zvedák používejte pouze při výměně
kol.
Zvedák a nářadí vozidla je uloženo
v zavazadlovém prostoru spolu se
soupravou na opravu pneumatik
v přihrádce pod krytem podlahy.
Chcete-li odmontovat zvedák
a nářadí, otevřete výklopnou záď.
Zatlačte obě páčky na krytu podlahy
směrem k madlu a pomocí madla kryt zvedněte nahoru.
Pokud je ve výbavě, zavěste háček
k horní části otvoru zadních
výklopných dveří.
Page 183 of 227

Péče o vozidlo181
Odšroubujte proti směru hodinových
ručiček křídlový šroub ze zvedáku
a vytáhněte ven zvedák a tašku
s klíčem na kola. Sundejte popruhy,
které drží tašku s klíčem na kola.
Vytáhněte klíč na kola z tašky.
Vozidla se soupravou na opravu
pneumatik
Ve vozech se soupravou na opravu
pneumatik nemusí být k dispozici
zvedák a nářadí.
Souprava na opravu pneumatik je
v úložném prostoru pod podlahovou
krytinou zavazadlového prostoru.
Přístup k soupravě na opravu
pneumatik získáte po otevření
zadních výklopných dveří a zdvihnutí
krytu podlahy 3 70.
Výstraha
Nad horní část úložného prostoru
v podlaze vzadu nesmí vyčnívat žádné předměty - jinak by došlok poškození úložného prostoru
a podlahy zavazadlového
prostoru.
Kola a pneumatiky
Stav pneumatik a ráfků
Hrany přejíždějte pomalu a pokud
možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování se
ujistěte, že pneumatiky nejsou opřeny
o hranu obrubníku.
Pravidelně kontrolujte ráfky
z hlediska poškození. V případě
poškození nebo neobvyklého
opotřebení vyhledejte pomoc
v servisu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
jízdy při teplotách pod 7 °C a proto by
měly být nainstalované na všech
kolech.
Pneumatiky rozměrů 215/70 R 16
jsou doporučené jako zimní
pneumatiky.
Page 184 of 227

182Péče o vozidlo

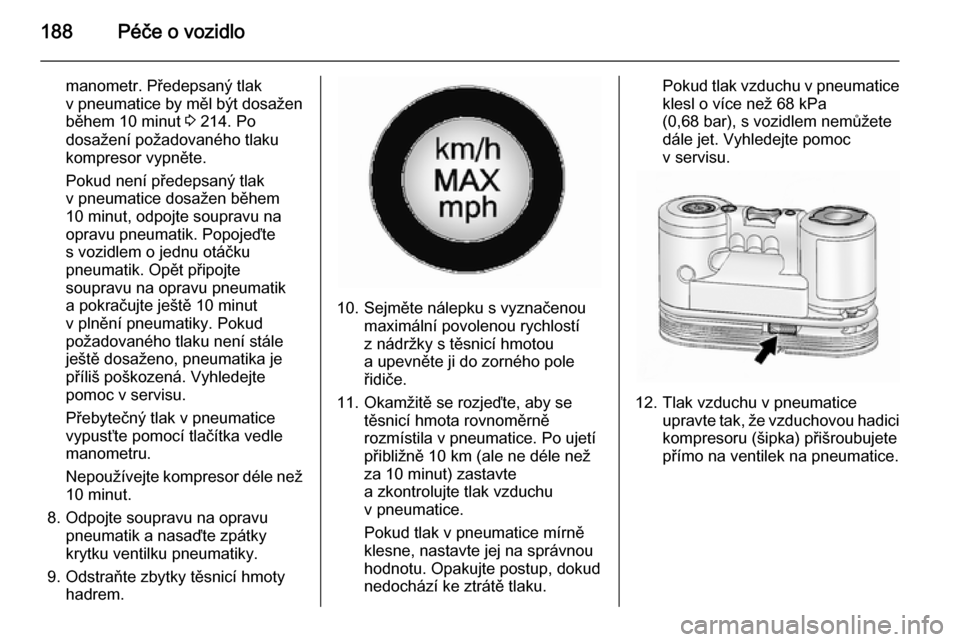

V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole řidiče.
Pokud se namontují zimní
pneumatiky, které nebyly schváleny
pro vaše vozidlo, může dojít
k ovlivnění funkčnosti systému
elektronické stabilizace vozidla
(ESC) 3 142. Zeptejte se v servisu,
jaké schválené zimní pneumatiky
jsou k dispozici.
Pokud se používají zimní
pneumatiky, nouzové rezervní kolo
může přesto mít letní pneumatiku.
Může dojít k ovlivnění jízdních
vlastností vozidla, a to především na
kluzkém povrchu. Rezervní kolo
3 192.
Označení pneumatik
Např. 235/65 R 17 104 H235=Šířka pneumatiky, v mm65=Přůřezový poměr (výška
pneumatiky vůči šířce) %R=Typ pneumatiky: RadiálníRF=Typ: RunFlat17=Průměr ráfku, v palcích104=Index zatížení, např. 91
odpovídá zatížení 618 kgH=Písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo. Toto také platí pro
vozidla se systémem sledováním
tlaku vzduchu v pneumatikách.
Klíč na krytky usnadní odšroubování
krytek ventilků. Klíč na krytky ventilů
najdete na vnitřní straně dvířek
nádrže.
Tlak vzduchu v pneumatikách
3 214.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené pneumatiky. Platí pro letní i zimní
pneumatiky.
Rezervní kolo vždy nahustěte na hodnotu udávanou pro maximální
zatížení vozidla.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší míry spotřeby paliva.
Nesprávný tlak vzduchu
v pneumatikách zhorší bezpečnost
a ovladatelnost vozidla, jízdní komfort
a spotřebu paliva a zvýší opotřebení
pneumatik.
V tabulce tlaků jsou uvedeny všechny kombinace přicházejí v úvahu
3 214.
Hodnoty platné pro pneumatiky
Vašeho vozidla naleznete
v prohlášení o shodě EHS, které jste
obdrželi se vozidlem, nebo v jiném
národním registračním dokladu.
Za správný tlak huštění pneumatik
zodpovídá řidič vozidla.
Page 185 of 227

Péče o vozidlo1839Varování
Je-li tlak příliš nízký, může dojít
k nadměrnému zahřátí a vnitřnímu poškození, vedoucímu k oddělení
běhounu a prasknutí pneumatiky
při vyšší rychlosti.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách se
systémem sledování jejich tlaku, tak
vypněte zapalování.
Systém monitorování tlaku
vzduchu v pneumatikách Když rychlost vozidla překročí určitý
limit, tak systém sledování tlaku
vzduchu v pneumatikách jednou za
minutu zkontroluje tlak ve všech
čtyřech pneumatikách.
Výstraha
Systém sledování tlaku vzduchu
v pneumatikách upozorňuje pouze na stav tlaku v pneumatikách
a nenahrazuje pravidelnou údržbu
pneumatik prováděnou řidičem.
Všechna kola musejí být opatřena
snímačem tlaku a pneumatiky musejí mít předepsaný tlak. Pokud
namontujete kola bez snímačů,
systém sledování tlaku vzduchu
v pneumatikách nebude funkční.
Dodatečná montáž senzorů je
možná.
Poznámky
V zemích, v nichž je systém pro sledování tlaku v pneumatikách
vyžadován zákonem, je důsledkem
použití kol bez snímačů tlaku
neplatnost homologace vozidla.
Aktuální tlak vzduchu v pneumatikách
se zobrazí v položce Tyres
(Pneumatiky) v nabídce Board
Computer (Palubní počítač) .
Stiskněte tlačítko BC na informačním
displeji a zvolte položku v nabídce.
Systém sledování tlaku vzduchu
v pneumatikách automaticky
detekuje zatížení vozidla. Pokud se
zjistí, že tlaky vzduchu
v pneumatikách nejsou v pořádku, na
informačním displeji se zobrazí
zpráva. U některých verzí se zpráva
zobrazí ve zkrácené podobě.

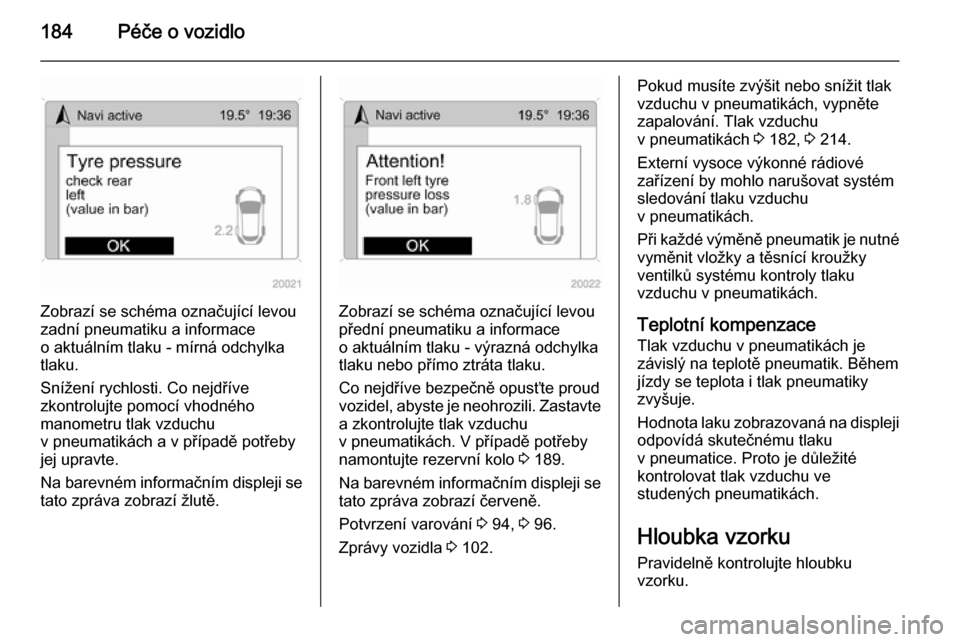

Například se mohou zobrazit tyto
zprávy:
Page 186 of 227

184Péče o vozidlo
Zobrazí se schéma označující levou
zadní pneumatiku a informace
o aktuálním tlaku - mírná odchylka
tlaku.
Snížení rychlosti. Co nejdříve
zkontrolujte pomocí vhodného
manometru tlak vzduchu
v pneumatikách a v případě potřeby
jej upravte.
Na barevném informačním displeji se
tato zpráva zobrazí žlutě.Zobrazí se schéma označující levou
přední pneumatiku a informace
o aktuálním tlaku - výrazná odchylka
tlaku nebo přímo ztráta tlaku.
Co nejdříve bezpečně opusťte proud
vozidel, abyste je neohrozili. Zastavte a zkontrolujte tlak vzduchu
v pneumatikách. V případě potřeby
namontujte rezervní kolo 3 189.
Na barevném informačním displeji se
tato zpráva zobrazí červeně.
Potvrzení varování 3 94, 3 96.
Zprávy vozidla 3 102.
Pokud musíte zvýšit nebo snížit tlak
vzduchu v pneumatikách, vypněte
zapalování. Tlak vzduchu
v pneumatikách 3 182, 3 214.
Externí vysoce výkonné rádiové
zařízení by mohlo narušovat systém
sledování tlaku vzduchu
v pneumatikách.
Při každé výměně pneumatik je nutné vyměnit vložky a těsnící kroužky
ventilků systému kontroly tlaku
vzduchu v pneumatikách.
Teplotní kompenzace Tlak vzduchu v pneumatikách je
závislý na teplotě pneumatik. Během
jízdy se teplota i tlak pneumatiky
zvyšuje.
Hodnota laku zobrazovaná na displeji
odpovídá skutečnému tlaku
v pneumatice. Proto je důležité
kontrolovat tlak vzduchu ve
studených pneumatikách.
Hloubka vzorku
Pravidelně kontrolujte hloubku
vzorku.
Page 187 of 227

Péče o vozidlo185
Z bezpečnostních důvodů musíte
pneumatiky vyměnit, když je hloubka
vzorku 2-3 mm (u zimních pneumatik
4 mm).
Z bezpečnostních důvodů
doporučujeme, aby se hloubka
vzorku na pneumatikách na jedné
nápravě neodlišovala o více než
2 mm.
Předpisy je určena minimální hloubka vzorku (1,6 mm), při jejímž dosažení
jsou již viditelné indikátory opotřebení
(TWI) . Jejich poloha je vyznačena na
boku pneumatiky.
Pokud je opotřebení vpředu větší než
vzadu, zaměňte přední kola za zadní. Ujistěte se, že směr otáčení kol je
stejný jako byl předtím.
Pneumatiky stárnou dokonce i v
případě, že nejsou používané.
Doporučujeme výměnu pneumatik
každých 6 let.
Změna velikosti
pneumatiky a kola
Pokud chcete používat pneumatiky
jiných rozměrů, než byly původní,
může být nutné přeprogramovat
rychloměr jakož i jmenovitý tlak
vzduchu v pneumatikách a provést
další úpravy vozidla.
Po přechodu na pneumatiky jiných
rozměrů nechte vyměnit nálepku
s tlaky vzduchu v pneumatikách.9 Varování
Použití nevhodných pneumatik
nebo ráfků může vést k dopravní nehodě a učiní neplatným typové
schválení vozidla.
Pokud se musí nainstalovat různé
druhy ráfků kol, musí se vyměnit
rovněž kolové matice. Doporučujeme
vám kontaktovat servisního partnera.
Kryty kol Musí být použity kryty kol
a pneumatiky, které jsou výrobním
závodem schválené pro příslušné
vozidlo a splňují všechny požadavky
na kombinace příslušných kol
a pneumatik.
Používáte-li kryty kol a pneumatiky,
které nejsou schválené výrobním
závodem, nesmějí mít pneumatiky
žebra chránící ráfek.
Kryty kol nesmějí zhoršovat chlazení
brzd.9 Varování
Používání nevhodných pneumatik
nebo krytů kol může vést
k náhlému poklesu tlaku
a následně nehodě.
Page 188 of 227

186Péče o vozidloŘetězy na kola
Sněhové řetězy smíte použít pouze
na přední kola.
Musí se nasadit symetricky na
pneumatiky tak, aby byly soustředně
namontovány.
Používejte pouze řetězy s drobnými
články, které nezvětší rozměry
běhounu ani boku pneumatiky o více
než 15 mm (včetně zámku řetězu).
9 Varování
Poškozená pneumatika může
kdykoli prasknout.
Sněhové řetězy se smí používat pouze na 16palcová kola.
Doporučujeme vám kontaktovat
servisního partnera.
Pokud potřebujete použít sněhové
řetězy, poté, kdy došlo k defektu
přední pneumatiky, namontujte
nouzové rezervní kolo na zadní
nápravu a jedno ze zadních kol
namontujte na přední nápravu.
Všeobecné informace
Použití sněhových řetězů není
povoleno na nouzovém rezervním
kole.
Souprava na opravu
pneumatik Menší poškození vzorku nebo bočnístěny pneumatiky je možné opravit
pomocí soupravy na opravu
pneumatik.
Cizí objekty nevyjímejte z pneumatik.
Poškození pneumatiky přesahující
4 mm nebo poškození na stěně
pneumatiky v blízkosti ráfku nelze
soupravou na opravu pneumatik
opravit.
Ve vozech se soupravou na opravu
pneumatik nemusí být k dispozici
zvedák a nářadí.
Nářadí vozidla 3 180.
Nouzové rezervní kolo 3 192.9 Varování
Při jízdě nepřekračujte rychlost
80 km/h.
Nepoužívejte po delší dobu.
Řízení a ovládání může být
ovlivněno.
Pokud máte defekt pneumatiky:
Zatáhněte elektrickou parkovací
brzdu 3 140 a zařaďte první
převodový stupeň, zpátečku nebo P.
Souprava na opravu pneumatik je
v úložním prostoru pod podlahovou
krytinou zavazadlového prostoru.
Page 189 of 227

Péče o vozidlo187
Přístup k soupravě na opravu
pneumatik získáte po otevření
zadních výklopných dveří.
Zdvihněte kryt podlahy 3 70.
Nářadí vozidla 3 180.Výstraha
Nad horní část úložného prostoru
v podlaze vzadu nesmí vyčnívat žádné předměty - jinak by došlok poškození úložného prostoru
a podlahy zavazadlového
prostoru.
1. Uvolněte hadičku k plnění těsnicí hmoty 1 a napájecí zástrčku 2.
2. Odšroubujte čepičku ventilu na defektní pneumatice.
Našroubujte tuto hadičku na
ventilek pneumatiky.
3. Zapojte zástrčku do napájecí zásuvky. Ze všech ostatních
napájecích zásuvek odpojte
všechna zařízení.
4. Zapněte zapalování. Aby se zabránilo vybití akumulátoru,
doporučujeme nechávat běžet
motor.5. Otočte spínač voliče proti směru hodinových ručiček do polohy
těsnicí hmota + vzduch .
6. Stisknutím tlačítka zap/vyp
aktivujte soupravu na opravu
pneumatik. Pneumatika je plněna
těsnicí hmotou.
Během vyprazdňovaní nádobky
s těsnicí hmotou se na
manometru krátce zobrazí vysoký
tlak. Potom začne tlak klesat.
Všechna těsnicí hmota je
napumpována do pneumatiky.
Potom se pneumatika nahustí.
7. Nahusťte pneumatiku na doporučený tlak. Sledujte přitom
Page 190 of 227

188Péče o vozidlo
manometr. Předepsaný tlak
v pneumatice by měl být dosažen
během 10 minut 3 214. Po
dosažení požadovaného tlaku
kompresor vypněte.
Pokud není předepsaný tlak
v pneumatice dosažen během
10 minut, odpojte soupravu na
opravu pneumatik. Popojeďte
s vozidlem o jednu otáčku
pneumatik. Opět připojte
soupravu na opravu pneumatik
a pokračujte ještě 10 minut
v plnění pneumatiky. Pokud
požadovaného tlaku není stále
ještě dosaženo, pneumatika je
příliš poškozená. Vyhledejte pomoc v servisu.
Přebytečný tlak v pneumatice
vypusťte pomocí tlačítka vedle
manometru.
Nepoužívejte kompresor déle než 10 minut.
8. Odpojte soupravu na opravu pneumatik a nasaďte zpátky
krytku ventilku pneumatiky.
9. Odstraňte zbytky těsnicí hmoty hadrem.
10. Sejměte nálepku s vyznačenou maximální povolenou rychlostí
z nádržky s těsnicí hmotou
a upevněte ji do zorného pole
řidiče.
11. Okamžitě se rozjeďte, aby se těsnicí hmota rovnoměrně
rozmístila v pneumatice. Po ujetí
přibližně 10 km (ale ne déle než
za 10 minut) zastavte
a zkontrolujte tlak vzduchu
v pneumatice.
Pokud tlak v pneumatice mírně
klesne, nastavte jej na správnou
hodnotu. Opakujte postup, dokud
nedochází ke ztrátě tlaku.
Pokud tlak vzduchu v pneumatice
klesl o více než 68 kPa
(0,68 bar), s vozidlem nemůžete
dále jet. Vyhledejte pomoc
v servisu.
12. Tlak vzduchu v pneumatice upravte tak, že vzduchovou hadici
kompresoru (šipka) přišroubujete
přímo na ventilek na pneumatice.
