Péče o vozidlo169Koncová světla
Zadní brzdové světlo, koncové
světlo, ukazatel směru, světlo
zpátečky a zadní světlo do mlhy

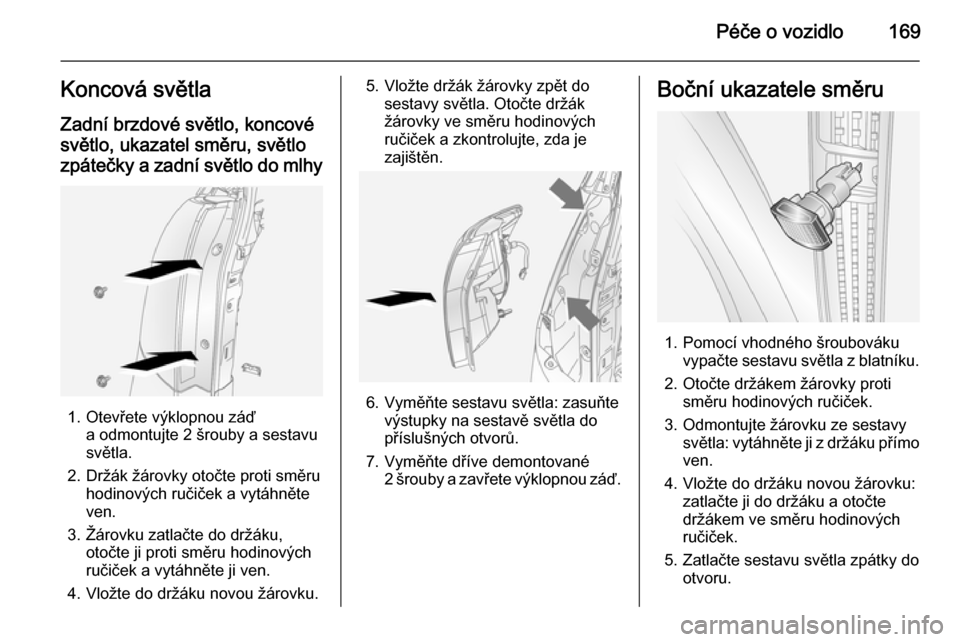

1. Otevřete výklopnou záď a odmontujte 2 šrouby a sestavu
světla.
2. Držák žárovky otočte proti směru hodinových ručiček a vytáhněte
ven.
3. Žárovku zatlačte do držáku, otočte ji proti směru hodinových
ručiček a vytáhněte ji ven.
4. Vložte do držáku novou žárovku.
5. Vložte držák žárovky zpět do sestavy světla. Otočte držák
žárovky ve směru hodinových
ručiček a zkontrolujte, zda je
zajištěn.
6. Vyměňte sestavu světla: zasuňte výstupky na sestavě světla do
příslušných otvorů.
7. Vyměňte dříve demontované 2 šrouby a zavřete výklopnou záď.
Boční ukazatele směru
1. Pomocí vhodného šroubováku vypačte sestavu světla z blatníku.
2. Otočte držákem žárovky proti směru hodinových ručiček.
3. Odmontujte žárovku ze sestavy světla: vytáhněte ji z držáku přímoven.
4. Vložte do držáku novou žárovku: zatlačte ji do držáku a otočte
držákem ve směru hodinových
ručiček.
5. Zatlačte sestavu světla zpátky do otvoru.

170Péče o vozidloPřídavné brzdové světloŽárovky nechte vyměnit v odborném
servisu.
Osvětlení RZ
1. Vyšroubujte 4 šrouby (označené šipkou) a odmontujte kryty světla.
2. Držák žárovky otočte proti směru hodinových ručiček a vytáhněte
ven ze sestavy světla.
3. Žárovku vytáhněte z držáku přímo
ven.
4. Zasuňte novou žárovku.
5. Namontujte držák žárovky zpět do
sestavy světla: otočte držák ve
směru hodinových ručiček
a zkontrolujte, zda je zajištěn.
6. Pomocí dříve odmontovaných 4 šroubů namontujte kryty světla
zpátky.
Osvětlení interiéru Přední čtecí lampičky
1. Pomocí vhodného šroubováku vypačte sklo světla obloženístropu.
2. Odmontujte žárovku.
3. Zasuňte novou žárovku.
4. Namontujte sklo světla do obložení stropu.
Zadní čtecí lampičky
1. Pomocí vhodného šroubováku vypačte sklo světla obloženístropu.
2. Odmontujte žárovku.
3. Zasuňte novou žárovku.
4. Namontujte sklo světla do obložení stropu.

Péče o vozidlo171
Osvětlení zavazadlového
prostoru
1. Pomocí vhodného šroubováku odmontujte sklo ze sestavy
světla.
2. Odmontujte žárovku.
3. Zasuňte novou žárovku.
4. Namontujte sklo do sestavy světla.
Světlo odkládací schránky
v palubní desce
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení panelu přístrojů
Žárovky nechte vyměnit v odborném
servisu.Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
■ v motorovém prostoru vedle nádržky chladicí kapaliny,
■ v přístrojové desce, na levé straně prostoru pro nohy předního
spolujezdce nebo (u vozidel
s pravostranným řízením) na levé
straně prostoru pro nohy řidiče.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Spálenou pojistku poznáte podle
přetaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami. Pojistky je také možné zasunout do pozic, kde není
připojena žádná funkce.

172Péče o vozidlo
Doporučuje se vozit ve vozidle
kompletní sadu rezervních pojistek. Rezervní pojistky lze uložit do
pojistkové skříňky v motorovém
prostoru.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

Péče o vozidlo173
Pinzetu na pojistky nasaďte podle
typu pojistky se shora nebo ze strany
a pojistku vytáhněte.
Pojistková skříňka
motorového prostoru
Pojistková skříňka je umístěna
v motorovém prostoru vedle nádobky s chladicí kapalinou.
Kryt vyklesněte, nakloňte nahoru
a otevřete.

174Péče o vozidlo

Péče o vozidlo175
PojistkaObvodABSProtiblokovací
systém brzdA/CKlimatizace,
systém klimati‐
zaceBATT1Pojistková skříňka
v palubní desceBATT2Pojistková skříňka
v palubní desceBATT3Pojistková skříňka
v palubní desceBCMŘídicí modul karo‐
sérieECMŘídicí modul
motoruECM PWR TRNŘídicí modul
motoru, hnací
ústrojíENG SNSRSnímače motoruEPBElektrická ruční
brzdaPojistkaObvodFAN1Chladicí ventilátorFAN3Chladicí ventilátorFRT FOGPřední světla do
mlhyFRT WPRPřední stěračFUEL/VACPalivové čerpadlo,
podtlakové
čerpadloHDLP WASHEROstřikovač světlo‐
metůHI BEAM LHDálkové světlo
(levé)HI BEAM RHDálkové světlo
(pravé)HORNHoukačkaHTD WASH/
MIRVyhřívaná kapa‐
lina do
ostřikovačů,
vyhřívaná vnější
zrcátkaPojistkaObvodIGN COIL A Cívka zapalováníIGN COIL B Cívka zapalováníLO BEAM LHPotkávací světlo
(levé)LO BEAM RHPotkávací světlo
(pravé)PRK LP LHObrysové světlo
(levé)PRK LP RHObrysové světlo
(pravé)PWM FANVentilátor s pulzně
šířkovou modulacíREAR DEFOGVyhřívání zadního
oknaREAR WPRZadní stěračSPARE-STOP LAMPBrzdová světlaSTRTRStartér

176Péče o vozidlo
PojistkaObvodTCMŘídicí modul
převodovkyTRLR PRL LPObrysová světla
přívěsu
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho, doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka se nachází na levé
straně prostoru pro nohy předního
spolujezdce nebo (u vozidel
s pravostranným řízením) na levé
straně prostoru pro nohy řidiče.
Uvolněte páčku a otevřete kryt.

Péče o vozidlo177

178Péče o vozidlo
PojistkaObvodAMPZesilovačAPO JACK
(CONSOLE)Napájecí
zásuvka
(středová
konzola)APO JACK (REAR
CARGO)Napájecí
zásuvka (zava‐
zadlový prostor)AWD/VENTPohon všech
kol, větráníBCM (CTSY)Osvětlení
nástupního
prostoruBCM (DIMMER)Osvětlení
přístrojůBCM (INT LIGHT
TRLR FOG)Vnitřní osvě‐
tlení, světlo do
mlhy pro přívěsBCM (PRK/TRN)Parkovací
světla, ukaza‐
telé směruBCM (STOP)Brzdová světlaPojistkaObvodBCM (TRN SIG)Ukazatele
směruBCM (VBATT)Napětí akumu‐
látoruCIMKomunikační
integrovaný
modulCLSTRSestava sdruže‐
ných přístrojůDRLSvětla pro jízdu
ve dneDR/LCKZámek dveří
řidičeDRVR PWR SEATElektricky ovlá‐
dané sedadlo
řidičeDRV/PWR WNDWElektricky ovlá‐
dané okno řidičeF/DOOR LOCKDvířka palivové
nádržePojistkaObvodFRT WSRPřední
ostřikovačFSCMPalivový systémFSCM/VENT SOLPalivový
systém, sole‐
noid větráníHEATING MAT
SWSpínač topné
rohožeHTD SEAT PWRVyhřívání
sedadelHVAC BLWRKlimatizace,
ventilátor klima‐
tizaceIPCSestava sdruže‐
ného přístrojeISRVM/RCMVnitřní zrcátko,
dálkový modul
kompasuKEY CAPTUREZachycení klíčeL/GATEDveře zavazad‐
lového prostoru
