Вождение и управление автомобилем169
АИ-95. Система управления двига‐
телем автоматически изменяет ал‐ горитм управления впрыском в за‐
висимости от фактического содер‐
жания этанола в топливе.
Топливо E85 должно отвечать тре‐
бованиям стандартов CWA 15293
или SS 155480.
Если температура окружающего
воздуха не превышает -10 °C, доля
бензина в топливе должна быть
увеличена. Использование E85
при низких температурах может
привести к затруднению пуска дви‐ гателя. Повышенное содержание
бензина в топливе значительно
улучшает пусковые свойства при
низкой температуре.
Во время прогрева двигателя (при
температуре до +50 °C) двигатель,
работающий на топливе с добавле‐ нием этанола, выдает ограничен‐
ный крутящий момент.
Этанол характеризуется меньшей удельной теплотой сгорания, чем
бензин, поэтому расход топлива
при переходе с бензина на E85 уве‐
личивается. Как следствие, на од‐ной заправке E85 можно проехать
меньшее расстояние, чем на бен‐
зине.Внимание
Использование некоторых при‐
садок в сочетание с добавле‐
нием этанола в бензин может привести к ухудшению тягово-
скоростных характеристик авто‐ мобиля. По этой причине через
каждые 10000 км необходимо
заправлять полный бак чистого бензина. Необходимо использо‐ вать большую часть этого бен‐
зина, прежде чем заправлять
бак в очередной раз.
Сорта топлива для
дизельных двигателей
Использование топлива, не соот‐
ветствующего требованиям дей‐
ствующего технического регла‐
мента (постановление Правитель‐ ства РФ № 118 от 27.02.2008 с из‐
менениями и дополнениями в ре‐
дакции № 1076 от 30.12.2008), мо‐ жет привести к выходу двигателя
из строя и лишению гарантии.
В странах за пределами Европей‐
ского Союза используется дизель‐
ное топливо Euro с содержанием
серы менее 50 мкг/г.
Не используйте дизельное топливо для судовых двигателей, печное
топливо Aquazole и аналогичные водотопливные эмульсии. Нельзя
разбавлять дизельное топливо
бензином.
Заправка9 Опасность
Перед заправкой топлива вы‐
ключите двигатель и дополни‐
тельные отопители, имеющие
Page 172 of 255

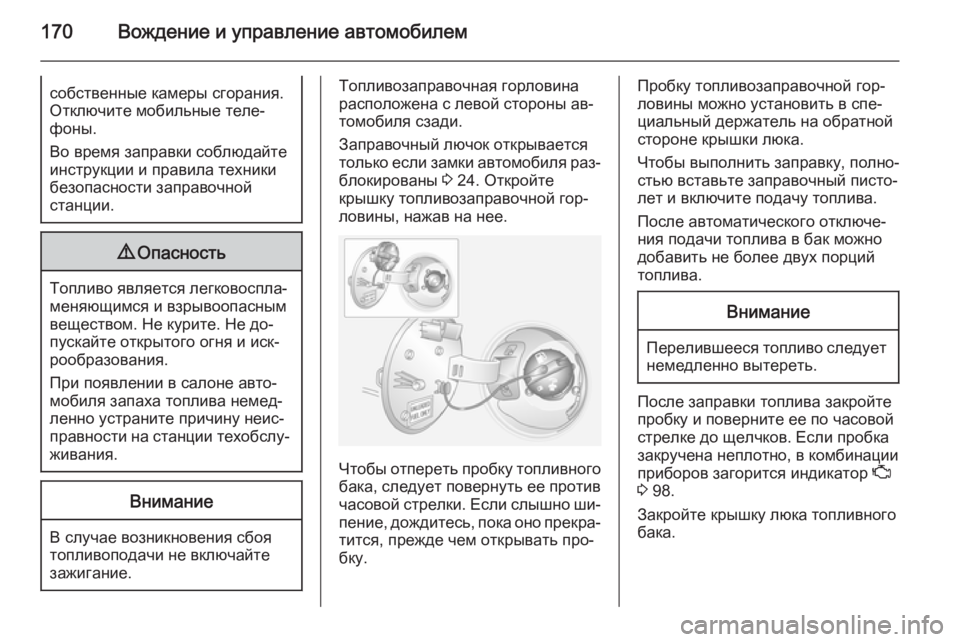

170Вождение и управление автомобилемсобственные камеры сгорания.
Отключите мобильные теле‐
фоны.
Во время заправки соблюдайте
инструкции и правила техники безопасности заправочной
станции.9 Опасность
Топливо является легковоспла‐
меняющимся и взрывоопасным
веществом. Не курите. Не до‐
пускайте открытого огня и иск‐
рообразования.
При появлении в салоне авто‐ мобиля запаха топлива немед‐
ленно устраните причину неис‐
правности на станции техобслу‐ живания.
Внимание
В случае возникновения сбоя
топливоподачи не включайте
зажигание.
Топливозаправочная горловина
расположена с левой стороны ав‐
томобиля сзади.
Заправочный лючок открывается
только если замки автомобиля раз‐ блокированы 3 24. Откройте
крышку топливозаправочной гор‐
ловины, нажав на нее.
Чтобы отпереть пробку топливного бака, следует повернуть ее против
часовой стрелки. Если слышно ши‐ пение, дождитесь, пока оно прекра‐
тится, прежде чем открывать про‐
бку.
Пробку топливозаправочной гор‐
ловины можно установить в спе‐
циальный держатель на обратной
стороне крышки люка.
Чтобы выполнить заправку, полно‐
стью вставьте заправочный писто‐
лет и включите подачу топлива.
После автоматического отключе‐
ния подачи топлива в бак можно
добавить не более двух порций
топлива.Внимание
Перелившееся топливо следует
немедленно вытереть.
После заправки топлива закройте
пробку и поверните ее по часовой
стрелке до щелчков. Если пробка
закручена неплотно, в комбинации
приборов загорится индикатор Z
3 98.
Закройте крышку люка топливного
бака.
Page 173 of 255

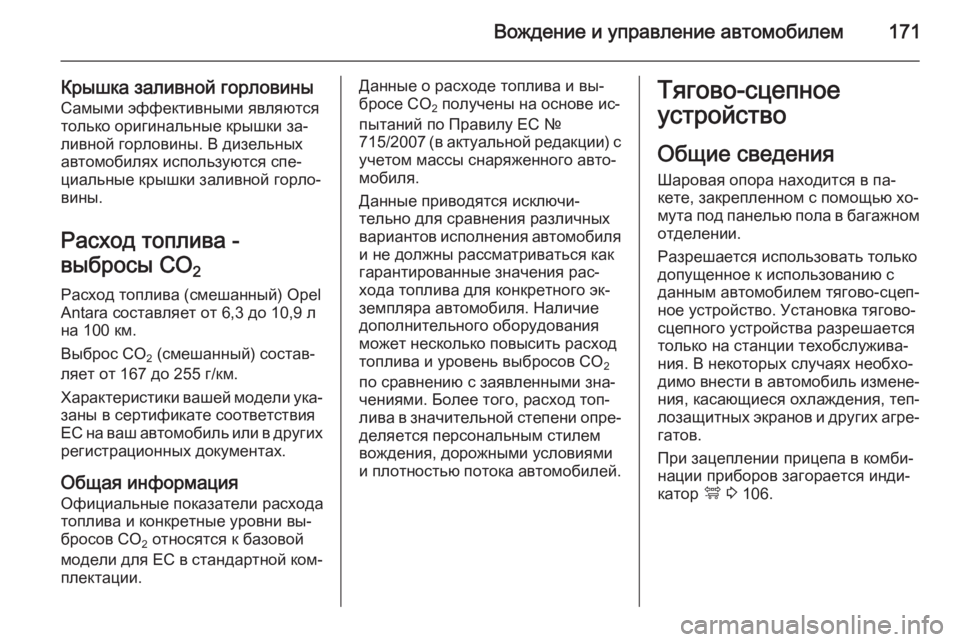

Вождение и управление автомобилем171
Крышка заливной горловиныСамыми эффективными являются
только оригинальные крышки за‐
ливной горловины. В дизельных
автомобилях используются спе‐
циальные крышки заливной горло‐
вины.
Расход топлива -
выбросы CO 2
Расход топлива (смешанный) Opel Antara составляет от 6,3 до 10,9 л
на 100 км.
Выброс CO 2 (смешанный) состав‐
ляет от 167 до 255 г/км.
Характеристики вашей модели ука‐ заны в сертификате соответствия
ЕС на ваш автомобиль или в других
регистрационных документах.
Общая информация
Официальные показатели расхода
топлива и конкретные уровни вы‐ бросов CO 2 относятся к базовой
модели для ЕС в стандартной ком‐ плектации.Данные о расходе топлива и вы‐
бросе CO 2 получены на основе ис‐
пытаний по Правилу ЕС №
715/2007 (в актуальной редакции) с учетом массы снаряженного авто‐
мобиля.
Данные приводятся исключи‐
тельно для сравнения различных
вариантов исполнения автомобиля
и не должны рассматриваться как
гарантированные значения рас‐
хода топлива для конкретного эк‐
земпляра автомобиля. Наличие
дополнительного оборудования
может несколько повысить расход
топлива и уровень выбросов CO 2
по сравнению с заявленными зна‐
чениями. Более того, расход топ‐
лива в значительной степени опре‐ деляется персональным стилем
вождения, дорожными условиями
и плотностью потока автомобилей.Тягово-сцепное
устройство
Общие сведения Шаровая опора находится в па‐
кете, закрепленном с помощью хо‐
мута под панелью пола в багажном отделении.
Разрешается использовать только
допущенное к использованию с
данным автомобилем тягово-сцеп‐
ное устройство. Установка тягово-
сцепного устройства разрешается
только на станции техобслужива‐
ния. В некоторых случаях необхо‐
димо внести в автомобиль измене‐ ния, касающиеся охлаждения, теп‐
лозащитных экранов и других агре‐ гатов.
При зацеплении прицепа в комби‐
нации приборов загорается инди‐
катор á 3 106.
Page 174 of 255

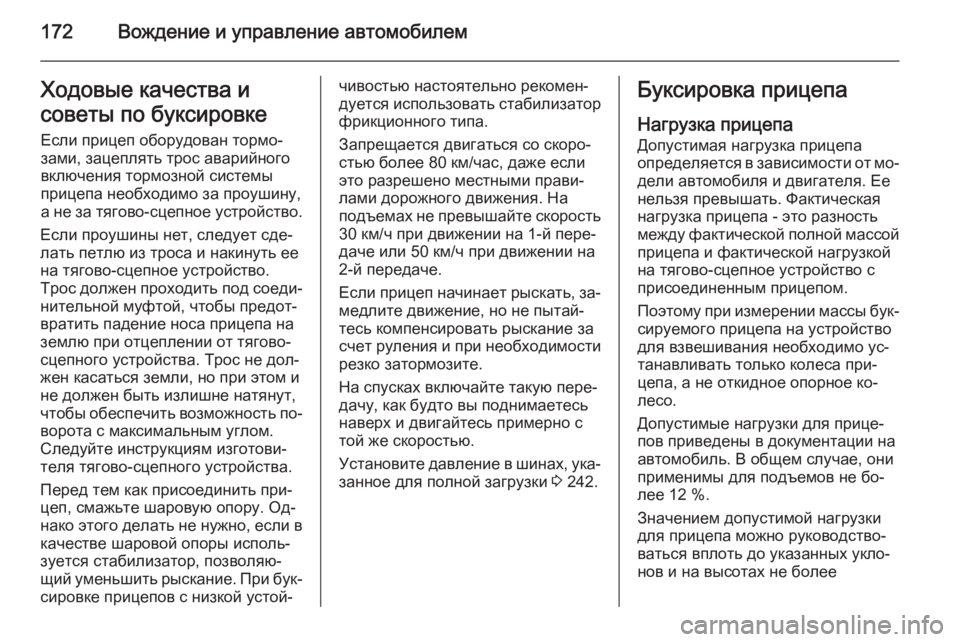

172Вождение и управление автомобилемХодовые качества и
советы по буксировке Если прицеп оборудован тормо‐
зами, зацеплять трос аварийного
включения тормозной системы
прицепа необходимо за проушину,
а не за тягово-сцепное устройство.
Если проушины нет, следует сде‐
лать петлю из троса и накинуть ее
на тягово-сцепное устройство.
Трос должен проходить под соеди‐ нительной муфтой, чтобы предот‐
вратить падение носа прицепа на
землю при отцеплении от тягово-
сцепного устройства. Трос не дол‐
жен касаться земли, но при этом и
не должен быть излишне натянут,
чтобы обеспечить возможность по‐
ворота с максимальным углом.
Следуйте инструкциям изготови‐
теля тягово-сцепного устройства.
Перед тем как присоединить при‐
цеп, смажьте шаровую опору. Од‐
нако этого делать не нужно, если в
качестве шаровой опоры исполь‐
зуется стабилизатор, позволяю‐
щий уменьшить рыскание. При бук‐
сировке прицепов с низкой устой‐чивостью настоятельно рекомен‐
дуется использовать стабилизатор фрикционного типа.
Запрещается двигаться со скоро‐ стью более 80 км/час, даже если
это разрешено местными прави‐
лами дорожного движения. На
подъемах не превышайте скорость 30 км/ч при движении на 1-й пере‐
даче или 50 км/ч при движении на
2-й передаче.
Если прицеп начинает рыскать, за‐
медлите движение, но не пытай‐
тесь компенсировать рыскание за
счет руления и при необходимости резко затормозите.
На спусках включайте такую пере‐
дачу, как будто вы поднимаетесь
наверх и двигайтесь примерно с
той же скоростью.
Установите давление в шинах, ука‐
занное для полной загрузки 3 242.Буксировка прицепа
Нагрузка прицепа Допустимая нагрузка прицепа
определяется в зависимости от мо‐
дели автомобиля и двигателя. Ее
нельзя превышать. Фактическая
нагрузка прицепа - это разность
между фактической полной массой прицепа и фактической нагрузкой
на тягово-сцепное устройство с
присоединенным прицепом.
Поэтому при измерении массы бук‐
сируемого прицепа на устройство
для взвешивания необходимо ус‐
танавливать только колеса при‐
цепа, а не откидное опорное ко‐
лесо.
Допустимые нагрузки для прице‐
пов приведены в документации на
автомобиль. В общем случае, они
применимы для подъемов не бо‐
лее 12 %.
Значением допустимой нагрузки
для прицепа можно руководство‐
ваться вплоть до указанных укло‐
нов и на высотах не более
Page 175 of 255

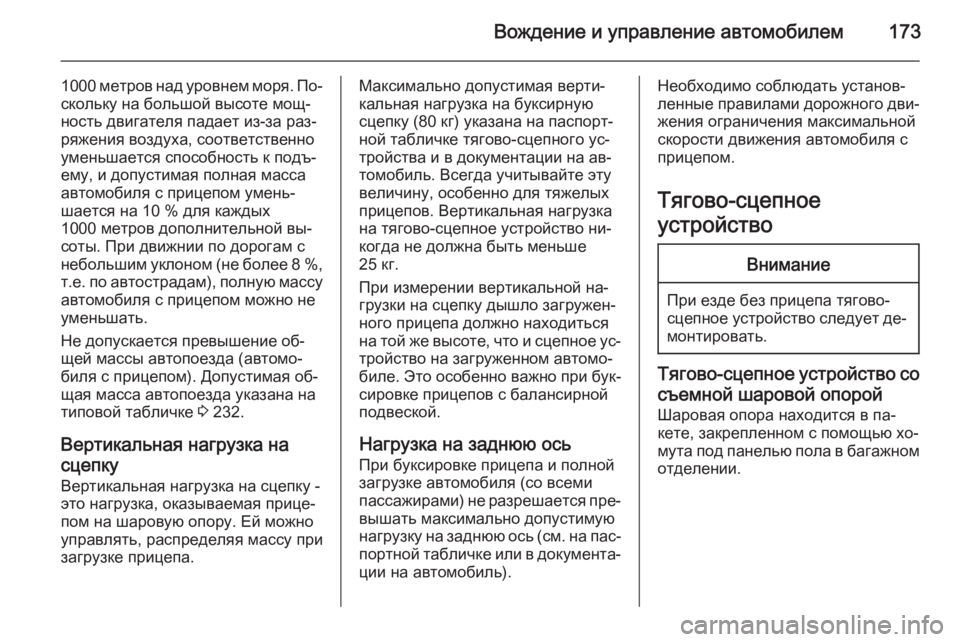

Вождение и управление автомобилем173
1000 метров над уровнем моря. По‐скольку на большой высоте мощ‐
ность двигателя падает из-за раз‐
ряжения воздуха, соответственно
уменьшается способность к подъ‐
ему, и допустимая полная масса
автомобиля с прицепом умень‐ шается на 10 % для каждых
1000 метров дополнительной вы‐
соты. При движнии по дорогам с
небольшим уклоном (не более 8 % ,
т.е. по автострадам), полную массу
автомобиля с прицепом можно не уменьшать.
Не допускается превышение об‐
щей массы автопоезда (автомо‐
биля с прицепом). Допустимая об‐
щая масса автопоезда указана на
типовой табличке 3 232.
Вертикальная нагрузка на
сцепку
Вертикальная нагрузка на сцепку -
это нагрузка, оказываемая прице‐
пом на шаровую опору. Ей можно
управлять, распределяя массу при
загрузке прицепа.Максимально допустимая верти‐ кальная нагрузка на буксирную
сцепку (80 кг) указана на паспорт‐
ной табличке тягово-сцепного ус‐
тройства и в документации на ав‐
томобиль. Всегда учитывайте эту
величину, особенно для тяжелых
прицепов. Вертикальная нагрузка
на тягово-сцепное устройство ни‐
когда не должна быть меньше
25 кг.
При измерении вертикальной на‐
грузки на сцепку дышло загружен‐
ного прицепа должно находиться
на той же высоте, что и сцепное ус‐ тройство на загруженном автомо‐
биле. Это особенно важно при бук‐ сировке прицепов с балансирной
подвеской.
Нагрузка на заднюю ось При буксировке прицепа и полной
загрузке автомобиля (со всеми
пассажирами) не разрешается пре‐
вышать максимально допустимую
нагрузку на заднюю ось (см. на пас‐
портной табличке или в документа‐ ции на автомобиль).Необходимо соблюдать установ‐
ленные правилами дорожного дви‐
жения ограничения максимальной
скорости движения автомобиля с
прицепом.
Тягово-сцепное
устройствоВнимание
При езде без прицепа тягово-
сцепное устройство следует де‐ монтировать.
Тягово-сцепное устройство со
съемной шаровой опорой Шаровая опора находится в па‐
кете, закрепленном с помощью хо‐
мута под панелью пола в багажном
отделении.
Page 176 of 255

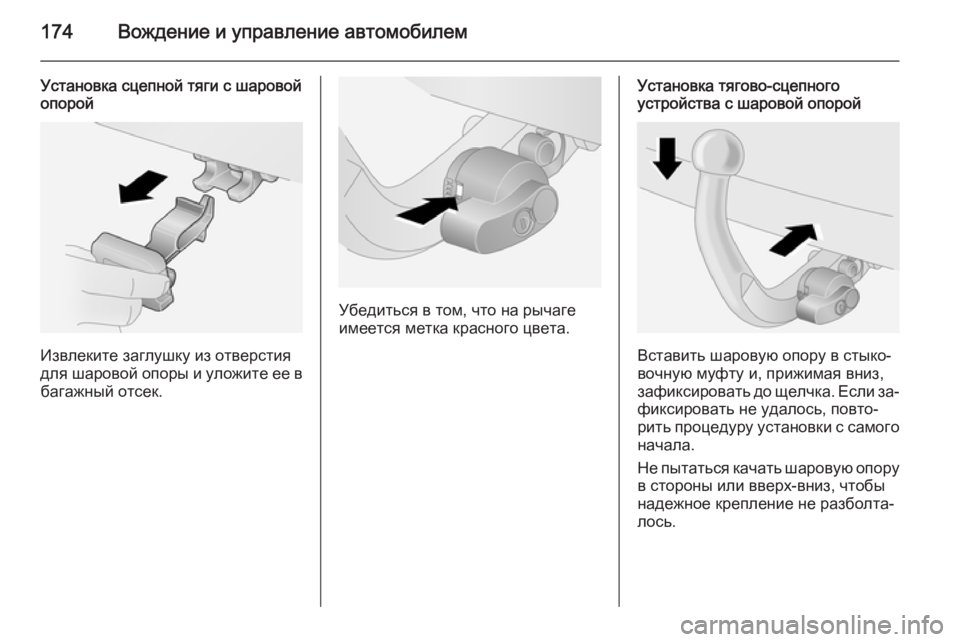

174Вождение и управление автомобилем
Установка сцепной тяги с шаровой
опорой
Извлеките заглушку из отверстия
для шаровой опоры и уложите ее в багажный отсек.
Убедиться в том, что на рычаге
имеется метка красного цвета.
Установка тягово-сцепного
устройства с шаровой опорой
Вставить шаровую опору в стыко‐
вочную муфту и, прижимая вниз,
зафиксировать до щелчка. Если за‐ фиксировать не удалось, повто‐
рить процедуру установки с самого
начала.
Не пытаться качать шаровую опору в стороны или вверх-вниз, чтобы
надежное крепление не разболта‐
лось.
Page 177 of 255

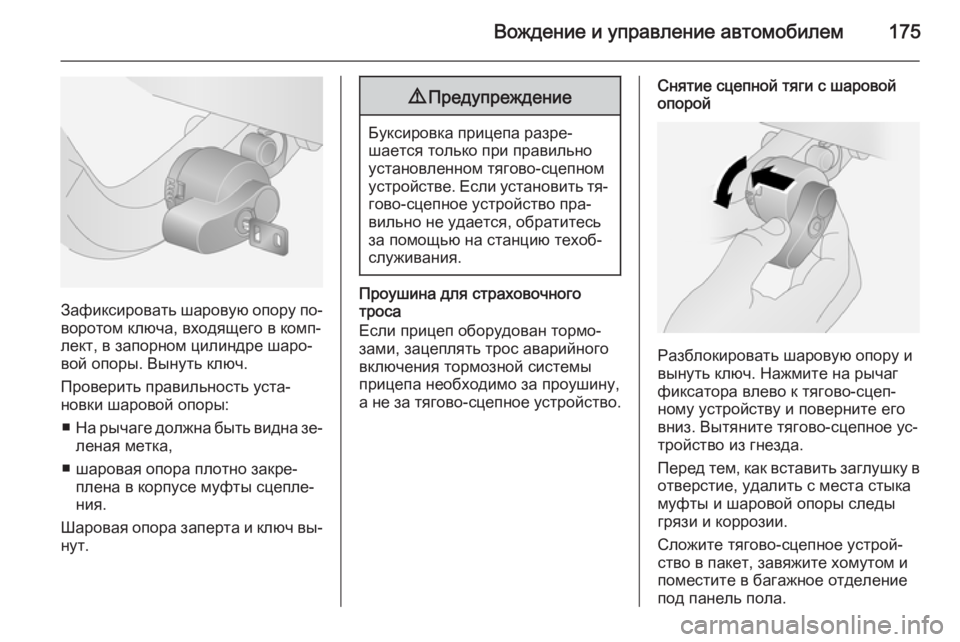

Вождение и управление автомобилем175
Зафиксировать шаровую опору по‐
воротом ключа, входящего в комп‐
лект, в запорном цилиндре шаро‐
вой опоры. Вынуть ключ.
Проверить правильность уста‐
новки шаровой опоры:
■ На рычаге должна быть видна зе‐
леная метка,
■ шаровая опора плотно закре‐ плена в корпусе муфты сцепле‐
ния.
Шаровая опора заперта и ключ вы‐
нут.
9 Предупреждение
Буксировка прицепа разре‐
шается только при правильно
установленном тягово-сцепном
устройстве. Если установить тя‐ гово-сцепное устройство пра‐вильно не удается, обратитесь
за помощью на станцию техоб‐
служивания.
Проушина для страховочного
троса
Если прицеп оборудован тормо‐ зами, зацеплять трос аварийноговключения тормозной системы
прицепа необходимо за проушину,
а не за тягово-сцепное устройство.
Снятие сцепной тяги с шаровой
опорой
Разблокировать шаровую опору и
вынуть ключ. Нажмите на рычаг
фиксатора влево к тягово-сцеп‐
ному устройству и поверните его
вниз. Вытяните тягово-сцепное ус‐
тройство из гнезда.
Перед тем, как вставить заглушку в
отверстие, удалить с места стыка
муфты и шаровой опоры следы
грязи и коррозии.
Сложите тягово-сцепное устрой‐ ство в пакет, завяжите хомутом и
поместите в багажное отделение
под панель пола.
Page 178 of 255

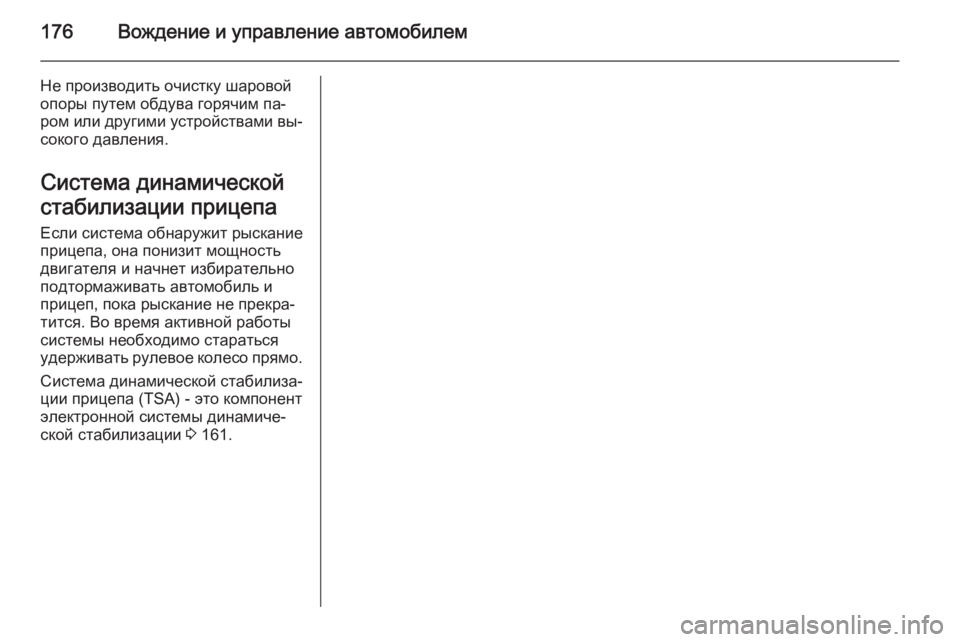

176Вождение и управление автомобилем
Не производить очистку шаровой
опоры путем обдува горячим па‐
ром или другими устройствами вы‐
сокого давления.
Система динамической
стабилизации прицепа Если система обнаружит рыскание
прицепа, она понизит мощность
двигателя и начнет избирательно
подтормаживать автомобиль и
прицеп, пока рыскание не прекра‐
тится. Во время активной работы
системы необходимо стараться
удерживать рулевое колесо прямо.
Система динамической стабилиза‐
ции прицепа (TSA) - это компонент
электронной системы динамиче‐
ской стабилизации 3 161.
Page 179 of 255

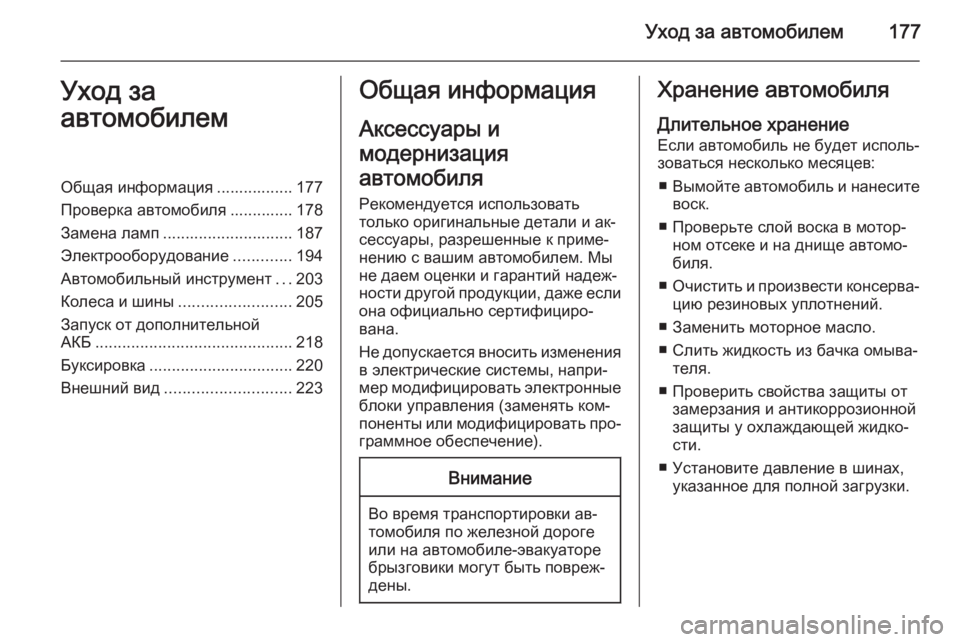

Уход за автомобилем177Уход за
автомобилемОбщая информация ................. 177
Проверка автомобиля .............. 178
Замена ламп ............................. 187
Электрооборудование .............194
Автомобильный инструмент ...203
Колеса и шины ......................... 205
Запуск от дополнительной
АКБ ............................................ 218
Буксировка ................................ 220
Внешний вид ............................ 223Общая информация
Аксессуары и
модернизация
автомобиля
Рекомендуется использовать
только оригинальные детали и ак‐
сессуары, разрешенные к приме‐
нению с вашим автомобилем. Мы
не даем оценки и гарантий надеж‐
ности другой продукции, даже если она официально сертифициро‐
вана.
Не допускается вносить изменения
в электрические системы, напри‐
мер модифицировать электронные
блоки управления (заменять ком‐
поненты или модифицировать про‐ граммное обеспечение).Внимание
Во время транспортировки ав‐
томобиля по железной дороге
или на автомобиле-эвакуаторе
брызговики могут быть повреж‐
дены.
Хранение автомобиля
Длительное хранение Если автомобиль не будет исполь‐
зоваться несколько месяцев:
■ Вымойте автомобиль и нанесите
воск.
■ Проверьте слой воска в мотор‐ ном отсеке и на днище автомо‐
биля.
■ Очистить и произвести консерва‐
цию резиновых уплотнений.
■ Заменить моторное масло.
■ Слить жидкость из бачка омыва‐ теля.
■ Проверить свойства защиты от замерзания и антикоррозионной
защиты у охлаждающей жидко‐
сти.
■ Установите давление в шинах, указанное для полной загрузки.
Page 180 of 255

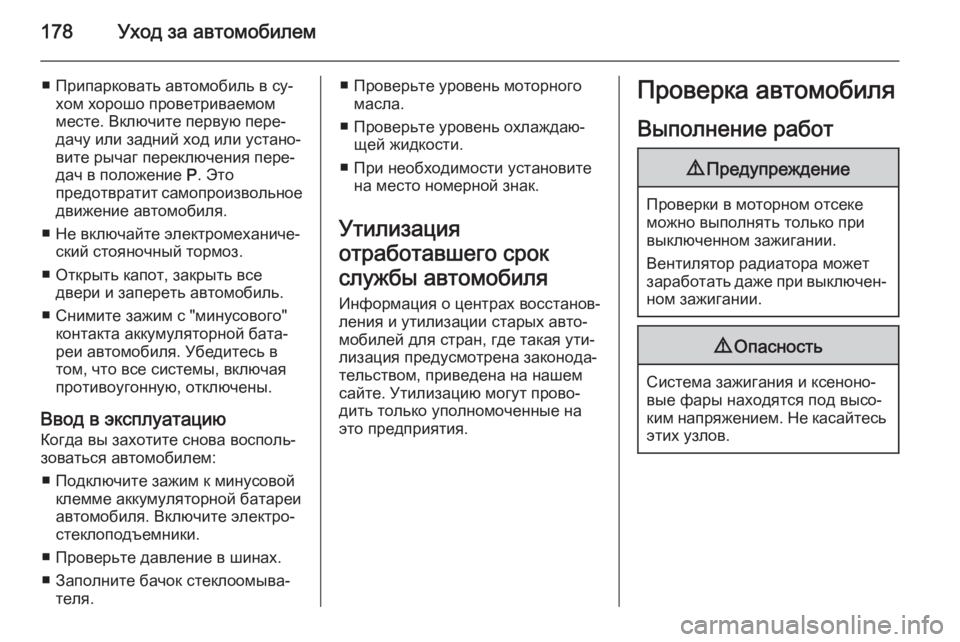

178Уход за автомобилем
■ Припарковать автомобиль в су‐хом хорошо проветриваемом
месте. Включите первую пере‐
дачу или задний ход или устано‐
вите рычаг переключения пере‐
дач в положение P. Это
предотвратит самопроизвольное движение автомобиля.
■ Не включайте электромеханиче‐ ский стояночный тормоз.
■ Открыть капот, закрыть все двери и запереть автомобиль.
■ Снимите зажим с "минусового" контакта аккумуляторной бата‐
реи автомобиля. Убедитесь в
том, что все системы, включая
противоугонную, отключены.
Ввод в эксплуатацию Когда вы захотите снова восполь‐
зоваться автомобилем:
■ Подключите зажим к минусовой клемме аккумуляторной батареи
автомобиля. Включите электро‐
стеклоподъемники.
■ Проверьте давление в шинах.
■ Заполните бачок стеклоомыва‐ теля.■ Проверьте уровень моторногомасла.
■ Проверьте уровень охлаждаю‐ щей жидкости.
■ При необходимости установите на место номерной знак.
Утилизация
отработавшего срок
службы автомобиля
Информация о центрах восстанов‐
ления и утилизации старых авто‐
мобилей для стран, где такая ути‐
лизация предусмотрена законода‐
тельством, приведена на нашем
сайте. Утилизацию могут прово‐
дить только уполномоченные на
это предприятия.Проверка автомобиля
Выполнение работ9 Предупреждение
Проверки в моторном отсеке
можно выполнять только при
выключенном зажигании.
Вентилятор радиатора может
заработать даже при выключен‐
ном зажигании.
9 Опасность
Система зажигания и ксеноно‐
вые фары находятся под высо‐
ким напряжением. Не касайтесь этих узлов.
