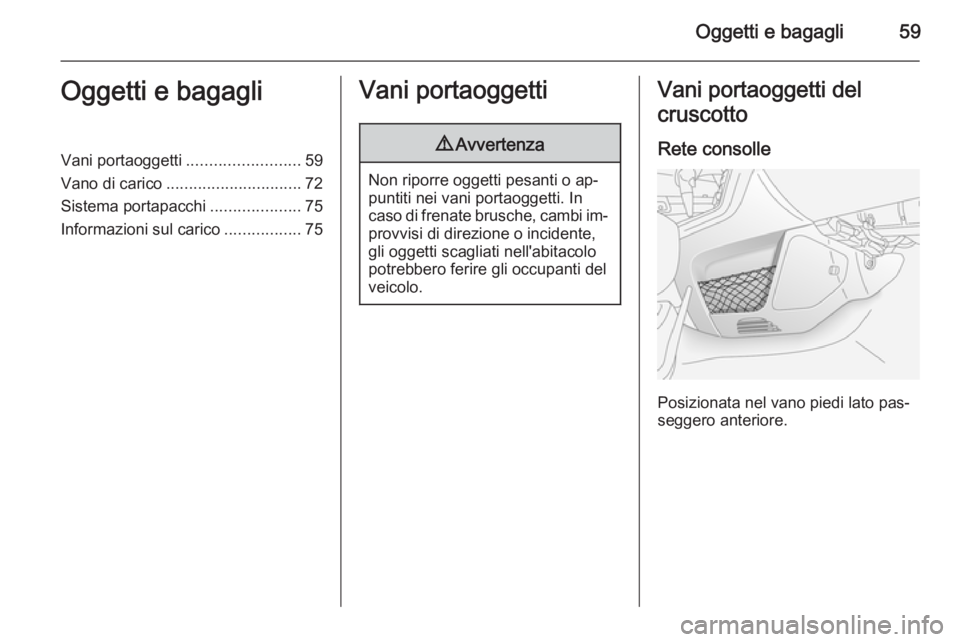

Oggetti e bagagli59Oggetti e bagagliVani portaoggetti.........................59
Vano di carico .............................. 72
Sistema portapacchi ....................75
Informazioni sul carico .................75Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o ap‐
puntiti nei vani portaoggetti. In
caso di frenate brusche, cambi im‐
provvisi di direzione o incidente,
gli oggetti scagliati nell'abitacolo
potrebbero ferire gli occupanti del
veicolo.
Vani portaoggetti del
cruscotto
Rete consolle
Posizionata nel vano piedi lato pas‐
seggero anteriore.

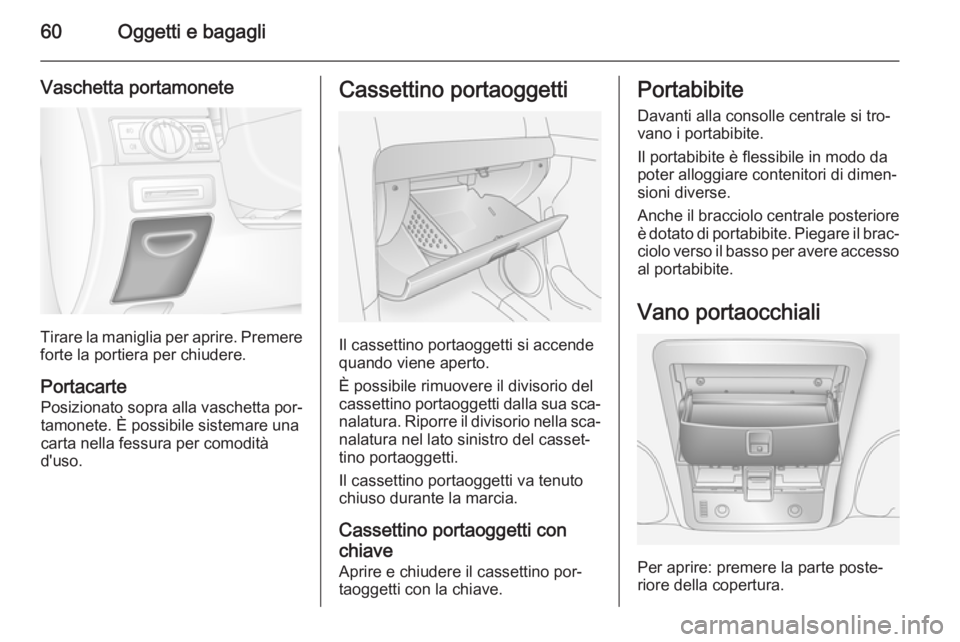

60Oggetti e bagagli
Vaschetta portamonete
Tirare la maniglia per aprire. Premere
forte la portiera per chiudere.
Portacarte Posizionato sopra alla vaschetta por‐
tamonete. È possibile sistemare una
carta nella fessura per comodità
d'uso.
Cassettino portaoggetti
Il cassettino portaoggetti si accende
quando viene aperto.
È possibile rimuovere il divisorio del
cassettino portaoggetti dalla sua sca‐ nalatura. Riporre il divisorio nella sca‐nalatura nel lato sinistro del casset‐
tino portaoggetti.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Cassettino portaoggetti con
chiave
Aprire e chiudere il cassettino por‐
taoggetti con la chiave.
Portabibite
Davanti alla consolle centrale si tro‐
vano i portabibite.
Il portabibite è flessibile in modo da
poter alloggiare contenitori di dimen‐
sioni diverse.
Anche il bracciolo centrale posteriore
è dotato di portabibite. Piegare il brac‐
ciolo verso il basso per avere accesso
al portabibite.
Vano portaocchiali
Per aprire: premere la parte poste‐
riore della copertura.

Oggetti e bagagli61
Per chiudere: estrarre la copertura e
premerla fino a quando non si blocca
in posizione.
Non utilizzare questo vano per riporre oggetti pesanti.
Vano portaoggetti sotto al
sedile
Cassetto sotto al sedile del
passeggero anteriore
Estrarre la parte anteriore e poi tirarla in avanti. Premere il cassetto verso il
sedile per riportarlo alla posizione ori‐
ginale.
Vano portaoggetti nel
bracciolo
Scatola consolle nel braccioloanteriore
Per aprire: estrarre la leva e alzare il
coperchio.
Per chiudere: abbassare il coperchio e premerlo verso il basso fino a
quando si blocca in posizione.
Portaoggetti della consolle
centrale Per accedere al vano portaoggetti,alla presa di alimentazione e all'in‐
gresso AUX, far scorrere il ripiano del portabicchiere verso il retro.
Prese di alimentazione 3 82.
Ingresso AUX - vedere ulteriori infor‐ mazioni nel manuale del sistema Info‐
tainment.
Sistema di trasporto
posteriore

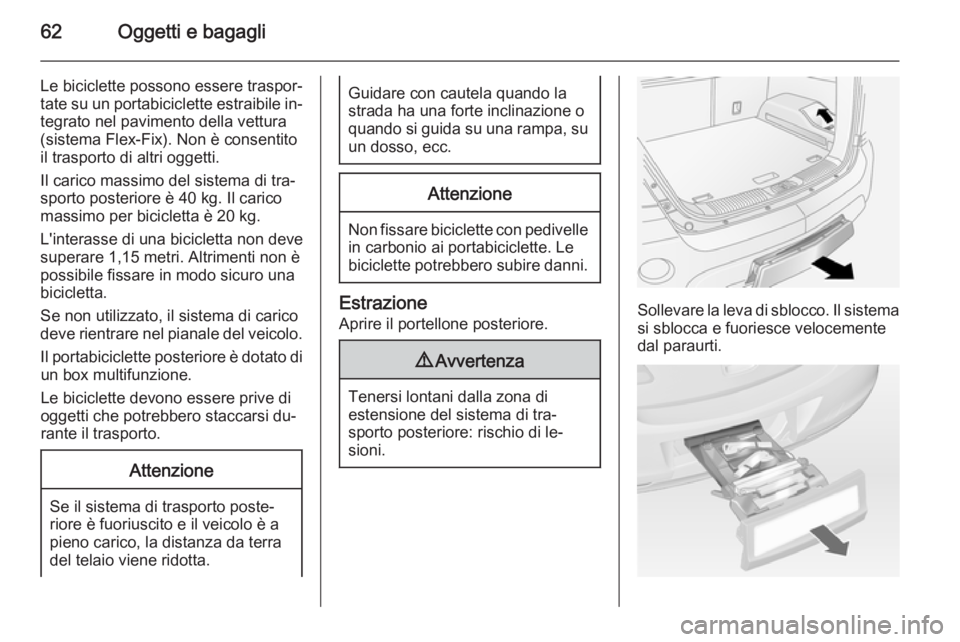

62Oggetti e bagagli
Le biciclette possono essere traspor‐
tate su un portabiciclette estraibile in‐ tegrato nel pavimento della vettura
(sistema Flex-Fix). Non è consentito
il trasporto di altri oggetti.
Il carico massimo del sistema di tra‐
sporto posteriore è 40 kg. Il carico
massimo per bicicletta è 20 kg.
L'interasse di una bicicletta non deve
superare 1,15 metri. Altrimenti non è possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di carico
deve rientrare nel pianale del veicolo.
Il portabiciclette posteriore è dotato di un box multifunzione.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi du‐
rante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o quando si guida su una rampa, su un dosso, ecc.Attenzione
Non fissare biciclette con pedivelle in carbonio ai portabiciclette. Le
biciclette potrebbero subire danni.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di tra‐
sporto posteriore: rischio di le‐
sioni.
Sollevare la leva di sblocco. Il sistema si sblocca e fuoriesce velocemente
dal paraurti.

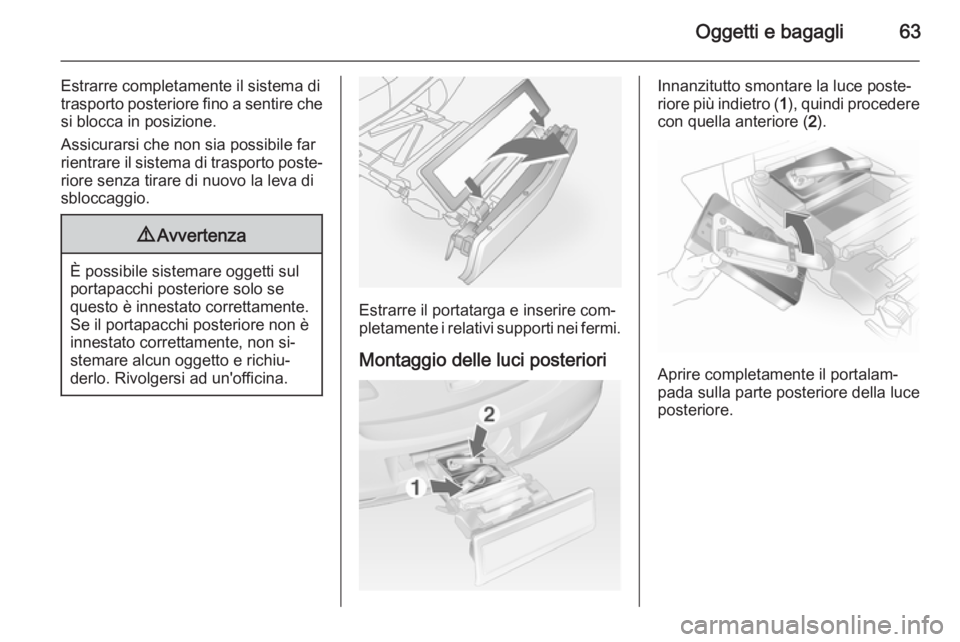

Oggetti e bagagli63
Estrarre completamente il sistema di
trasporto posteriore fino a sentire che si blocca in posizione.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non si‐
stemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Estrarre il portatarga e inserire com‐
pletamente i relativi supporti nei fermi.
Montaggio delle luci posteriori
Innanzitutto smontare la luce poste‐
riore più indietro ( 1), quindi procedere
con quella anteriore ( 2).
Aprire completamente il portalam‐
pada sulla parte posteriore della luce
posteriore.

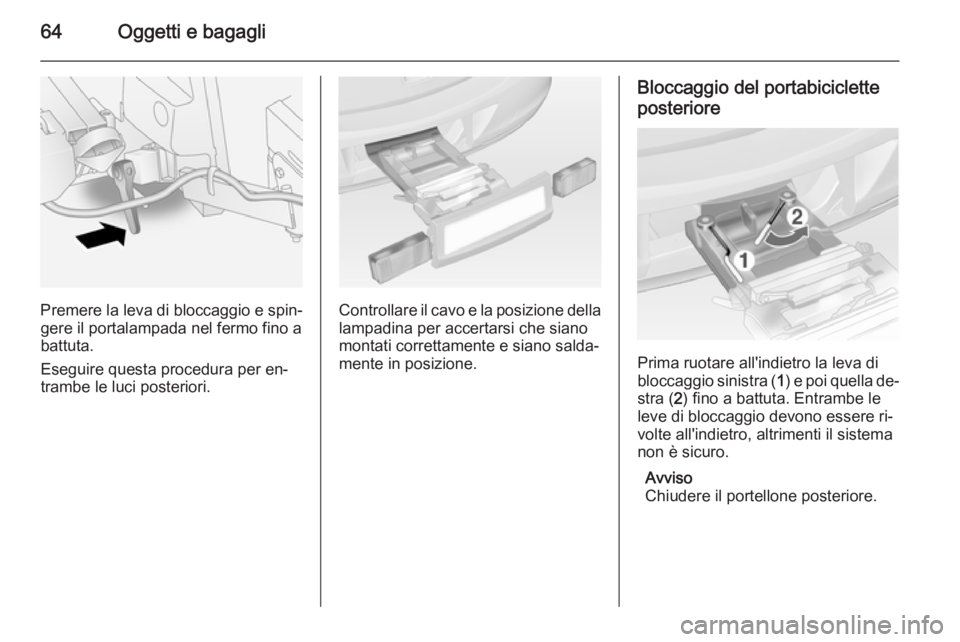

64Oggetti e bagagli
Premere la leva di bloccaggio e spin‐gere il portalampada nel fermo fino a
battuta.
Eseguire questa procedura per en‐
trambe le luci posteriori.Controllare il cavo e la posizione della
lampadina per accertarsi che siano
montati correttamente e siano salda‐
mente in posizione.
Bloccaggio del portabiciclette
posteriore
Prima ruotare all'indietro la leva di
bloccaggio sinistra ( 1) e poi quella de‐
stra ( 2) fino a battuta. Entrambe le
leve di bloccaggio devono essere ri‐
volte all'indietro, altrimenti il sistema non è sicuro.
Avviso
Chiudere il portellone posteriore.

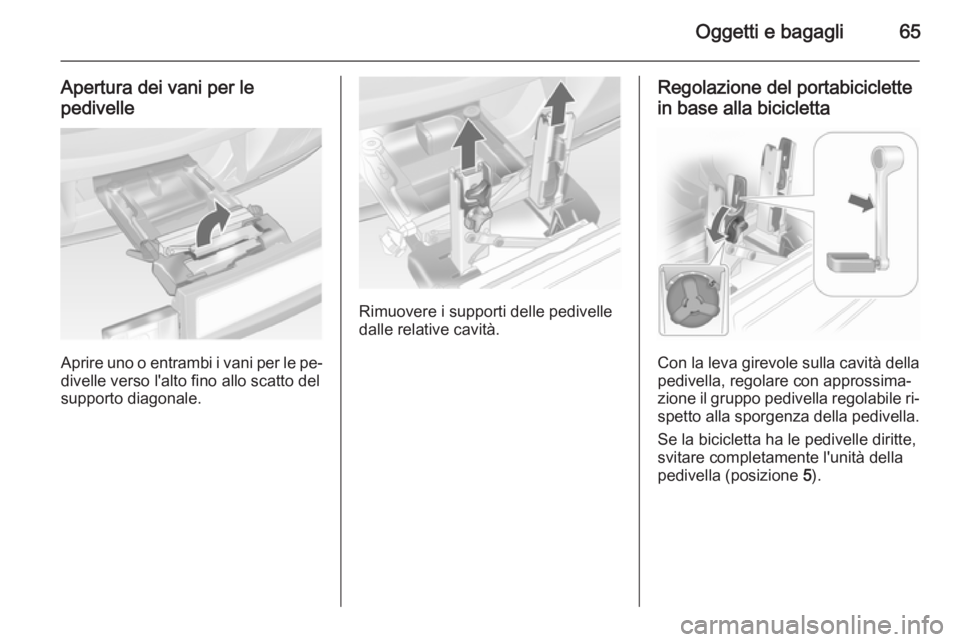

Oggetti e bagagli65
Apertura dei vani per le
pedivelle
Aprire uno o entrambi i vani per le pe‐
divelle verso l'alto fino allo scatto del
supporto diagonale.
Rimuovere i supporti delle pedivelle
dalle relative cavità.
Regolazione del portabiciclette
in base alla bicicletta
Con la leva girevole sulla cavità della
pedivella, regolare con approssima‐
zione il gruppo pedivella regolabile ri‐ spetto alla sporgenza della pedivella.
Se la bicicletta ha le pedivelle diritte,
svitare completamente l'unità della
pedivella (posizione 5).

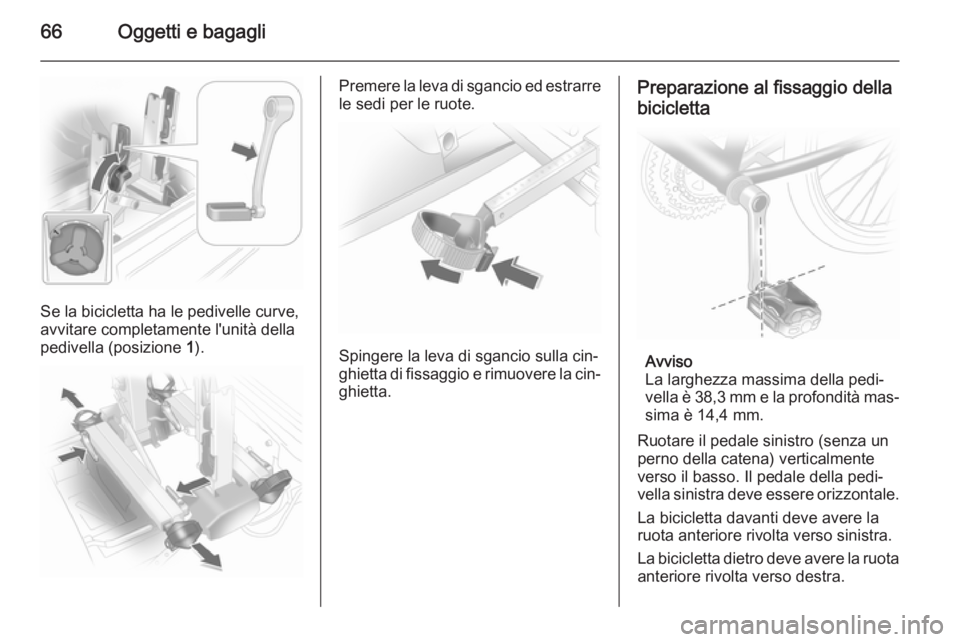

66Oggetti e bagagli
Se la bicicletta ha le pedivelle curve,
avvitare completamente l'unità della
pedivella (posizione 1).
Premere la leva di sgancio ed estrarre
le sedi per le ruote.
Spingere la leva di sgancio sulla cin‐
ghietta di fissaggio e rimuovere la cin‐
ghietta.
Preparazione al fissaggio della
bicicletta
Avviso
La larghezza massima della pedi‐
vella è 38,3 mm e la profondità mas‐
sima è 14,4 mm.
Ruotare il pedale sinistro (senza un
perno della catena) verticalmente
verso il basso. Il pedale della pedi‐
vella sinistra deve essere orizzontale.
La bicicletta davanti deve avere la
ruota anteriore rivolta verso sinistra.
La bicicletta dietro deve avere la ruota
anteriore rivolta verso destra.

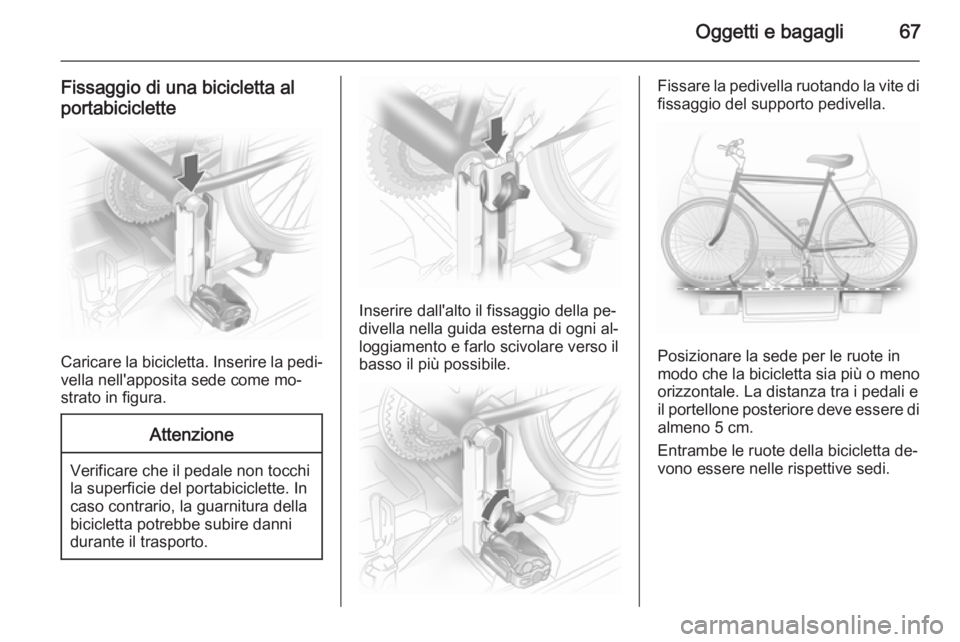

Oggetti e bagagli67
Fissaggio di una bicicletta al
portabiciclette
Caricare la bicicletta. Inserire la pedi‐
vella nell'apposita sede come mo‐
strato in figura.
Attenzione
Verificare che il pedale non tocchi
la superficie del portabiciclette. In
caso contrario, la guarnitura della
bicicletta potrebbe subire danni
durante il trasporto.
Inserire dall'alto il fissaggio della pe‐
divella nella guida esterna di ogni al‐
loggiamento e farlo scivolare verso il
basso il più possibile.
Fissare la pedivella ruotando la vite di fissaggio del supporto pedivella.
Posizionare la sede per le ruote in
modo che la bicicletta sia più o meno
orizzontale. La distanza tra i pedali e
il portellone posteriore deve essere di almeno 5 cm.
Entrambe le ruote della bicicletta de‐
vono essere nelle rispettive sedi.

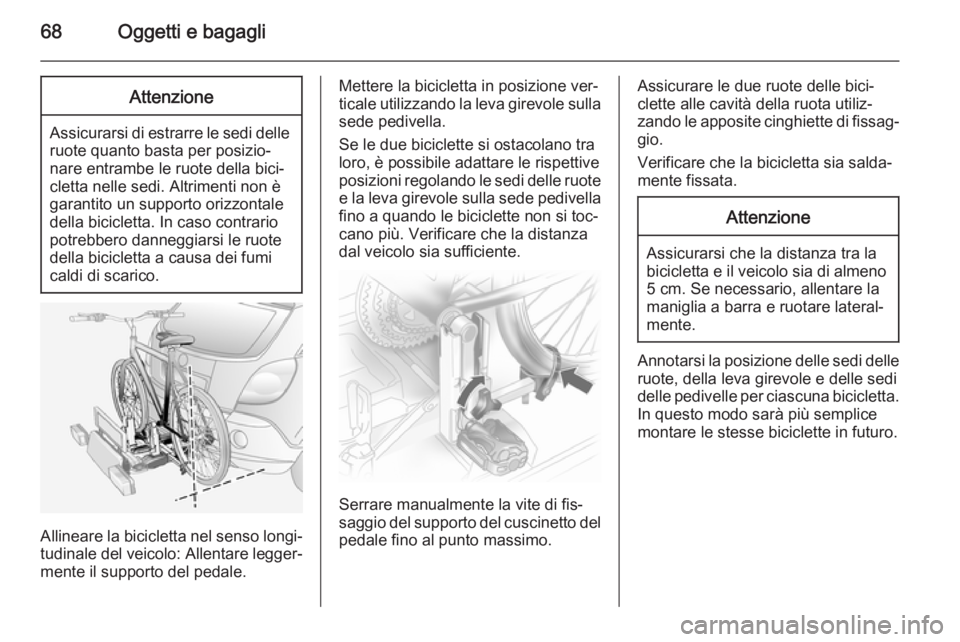

68Oggetti e bagagliAttenzione
Assicurarsi di estrarre le sedi delle
ruote quanto basta per posizio‐
nare entrambe le ruote della bici‐
cletta nelle sedi. Altrimenti non è
garantito un supporto orizzontale
della bicicletta. In caso contrario
potrebbero danneggiarsi le ruote
della bicicletta a causa dei fumi
caldi di scarico.
Allineare la bicicletta nel senso longi‐
tudinale del veicolo: Allentare legger‐
mente il supporto del pedale.
Mettere la bicicletta in posizione ver‐
ticale utilizzando la leva girevole sulla
sede pedivella.
Se le due biciclette si ostacolano tra
loro, è possibile adattare le rispettive
posizioni regolando le sedi delle ruote e la leva girevole sulla sede pedivella
fino a quando le biciclette non si toc‐
cano più. Verificare che la distanza
dal veicolo sia sufficiente.
Serrare manualmente la vite di fis‐
saggio del supporto del cuscinetto del
pedale fino al punto massimo.
Assicurare le due ruote delle bici‐
clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fissag‐ gio.
Verificare che la bicicletta sia salda‐
mente fissata.Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno
5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Annotarsi la posizione delle sedi delle ruote, della leva girevole e delle sedi
delle pedivelle per ciascuna bicicletta.
In questo modo sarà più semplice montare le stesse biciclette in futuro.
