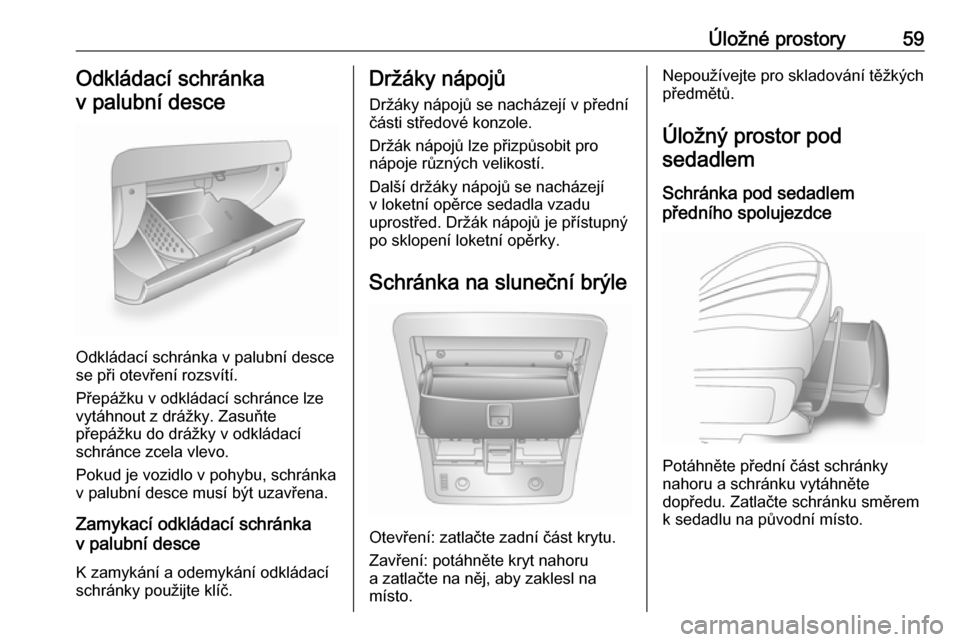

Úložné prostory59Odkládací schránka
v palubní desce
Odkládací schránka v palubní desce
se při otevření rozsvítí.
Přepážku v odkládací schránce lze vytáhnout z drážky. Zasuňte
přepážku do drážky v odkládací
schránce zcela vlevo.
Pokud je vozidlo v pohybu, schránka v palubní desce musí být uzavřena.
Zamykací odkládací schránka
v palubní desce
K zamykání a odemykání odkládací
schránky použijte klíč.
Držáky nápojů
Držáky nápojů se nacházejí v přední
části středové konzole.
Držák nápojů lze přizpůsobit pro
nápoje různých velikostí.
Další držáky nápojů se nacházejí
v loketní opěrce sedadla vzadu
uprostřed. Držák nápojů je přístupný
po sklopení loketní opěrky.
Schránka na sluneční brýle
Otevření: zatlačte zadní část krytu.
Zavření: potáhněte kryt nahoru
a zatlačte na něj, aby zaklesl na
místo.
Nepoužívejte pro skladování těžkých
předmětů.
Úložný prostor pod sedadlem
Schránka pod sedadlem
předního spolujezdce

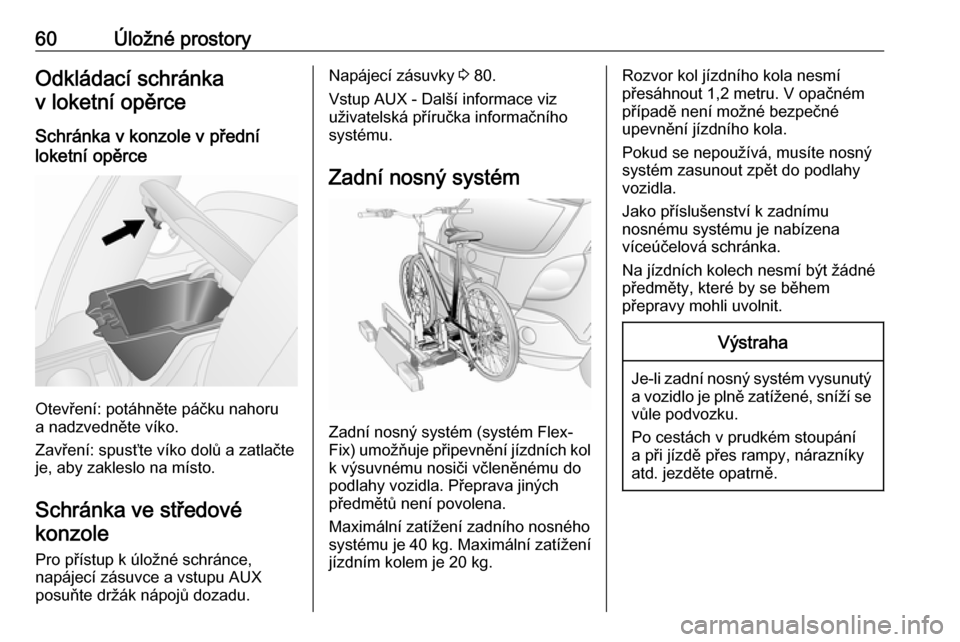

Potáhněte přední část schránky
nahoru a schránku vytáhněte
dopředu. Zatlačte schránku směrem
k sedadlu na původní místo.
Page 62 of 235

60Úložné prostoryOdkládací schránkav loketní opěrce
Schránka v konzole v přední
loketní opěrce
Otevření: potáhněte páčku nahoru
a nadzvedněte víko.
Zavření: spusťte víko dolů a zatlačte
je, aby zakleslo na místo.
Schránka ve středovékonzole
Pro přístup k úložné schránce,
napájecí zásuvce a vstupu AUX
posuňte držák nápojů dozadu.
Napájecí zásuvky 3 80.
Vstup AUX - Další informace viz
uživatelská příručka informačního
systému.
Zadní nosný systém
Zadní nosný systém (systém Flex-
Fix) umožňuje připevnění jízdních kol k výsuvnému nosiči včleněnému do
podlahy vozidla. Přeprava jiných
předmětů není povolena.
Maximální zatížení zadního nosného
systému je 40 kg. Maximální zatížení
jízdním kolem je 20 kg.
Rozvor kol jízdního kola nesmí
přesáhnout 1,2 metru. V opačném
případě není možné bezpečné
upevnění jízdního kola.
Pokud se nepoužívá, musíte nosný systém zasunout zpět do podlahy
vozidla.
Jako příslušenství k zadnímu
nosnému systému je nabízena
víceúčelová schránka.
Na jízdních kolech nesmí být žádné
předměty, které by se během
přepravy mohli uvolnit.Výstraha
Je-li zadní nosný systém vysunutý a vozidlo je plně zatížené, sníží se
vůle podvozku.
Po cestách v prudkém stoupání
a při jízdě přes rampy, nárazníky
atd. jezděte opatrně.
Page 63 of 235

Úložné prostory61Výstraha
Nepřipevňujte k nosičům na jízdníkola jízdní kola s klikami pedálů
z karbonu. Mohlo by dojít
k poškození jízdních kol.
Vysouvání
Otevřete dveře zavazadlového
prostoru.
9 Varování
Nikdo nesmí být v oblasti
vysouvání zadního nosného
systému, nebezpečí zranění.
Zvedněte nahoru uvolňovací páčku. Systém se uvolní a bude se rychle
pohybovat směrem ven z nárazníku.
Zcela vytáhněte zadní nosný systém
dokud neuslyšíte, že se zajistil.
Ujistěte se, že není možné zadní nosný systém zatlačit dovnitř bez
opětovného zatažení za uvolňovací
páčku.
9 Varování
Připevnit objekty na zadní nosný
systém je dovoleno pouze, pokud
byl systém správně zajištěn.
Pokud se zadní nosný systém
správně nezajistí, nepřipevňujte
na něj žádné objekty. Vyhledejte
pomoc v servisu.
Potáhněte držák registrační značky
a vložte do úchytů podpěry držáku.
Page 64 of 235

62Úložné prostoryInstalace koncových světel
Nejdříve z prohlubní vyjměte zadní
( 1 ) a poté přední ( 2) koncové světlo.
Zcela otevřete držák světla na zadní
straně koncového světla.

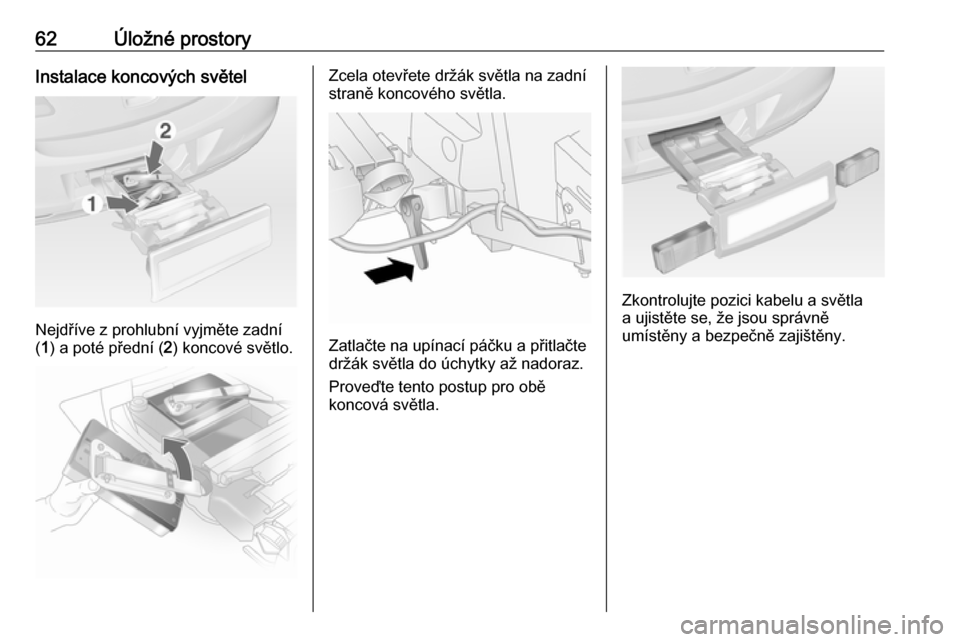

Zatlačte na upínací páčku a přitlačte
držák světla do úchytky až nadoraz.
Proveďte tento postup pro obě
koncová světla.
Zkontrolujte pozici kabelu a světla
a ujistěte se, že jsou správně
umístěny a bezpečně zajištěny.
Page 65 of 235

Úložné prostory63Zajištění zadního nosného
systému

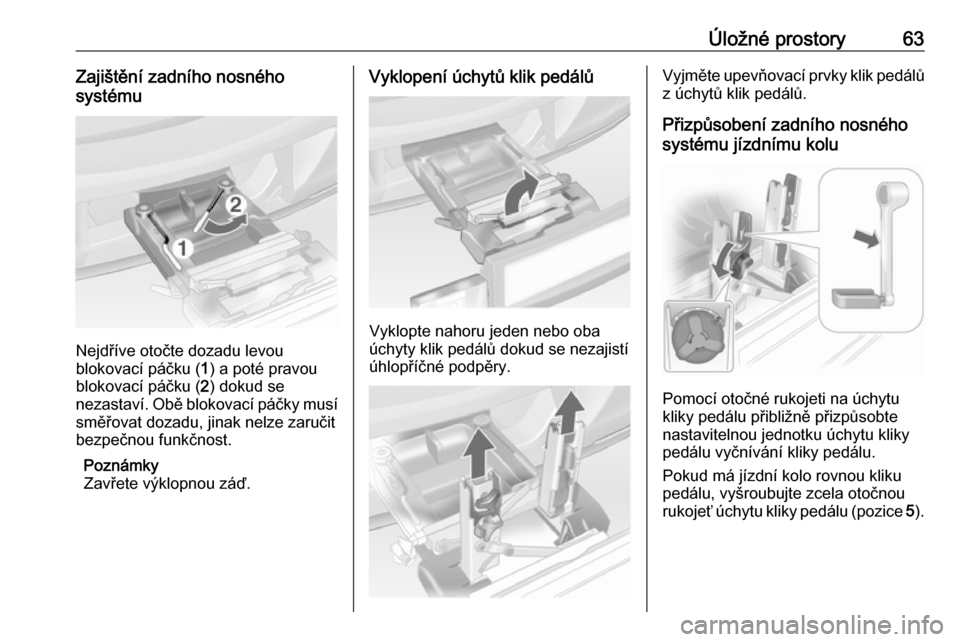

Nejdříve otočte dozadu levou
blokovací páčku ( 1) a poté pravou
blokovací páčku ( 2) dokud se
nezastaví. Obě blokovací páčky musí směřovat dozadu, jinak nelze zaručit
bezpečnou funkčnost.
Poznámky
Zavřete výklopnou záď.
Vyklopení úchytů klik pedálů
Vyklopte nahoru jeden nebo oba
úchyty klik pedálů dokud se nezajistí
úhlopříčné podpěry.
Vyjměte upevňovací prvky klik pedálů z úchytů klik pedálů.
Přizpůsobení zadního nosného
systému jízdnímu kolu
Pomocí otočné rukojeti na úchytu
kliky pedálu přibližně přizpůsobte nastavitelnou jednotku úchytu kliky
pedálu vyčnívání kliky pedálu.
Pokud má jízdní kolo rovnou kliku
pedálu, vyšroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 5).
Page 66 of 235

64Úložné prostory
Pokud má jízdní kolo zakřivenou klikupedálu, zašroubujte zcela otočnou
rukojeť úchytu kliky pedálu (pozice 1).
Stlačte uvolňovací páčku a vytáhněte
úchyty kol.
Zatlačte na uvolňovací páčku na
upevňovacích popruzích a sejměte
upevňovací popruhy.
Příprava jízdního kola pro
připevnění
Poznámky
Maximální šířka kliky pedálu je
38,3 mm a maximální hloubka je
14,4 mm.
Natočte levý pedál (bez řetězového
kola) kolmo dolu. Pedál na levé klice
pedálu musí být vodorovně.
Přední jízdní kolo musí mít přední kolo na levé straně.
Zadní jízdní kolo musí mít přední kolo
na pravé straně.
Page 67 of 235

Úložné prostory65Připevnění jízdního kola na zadnínosný systém

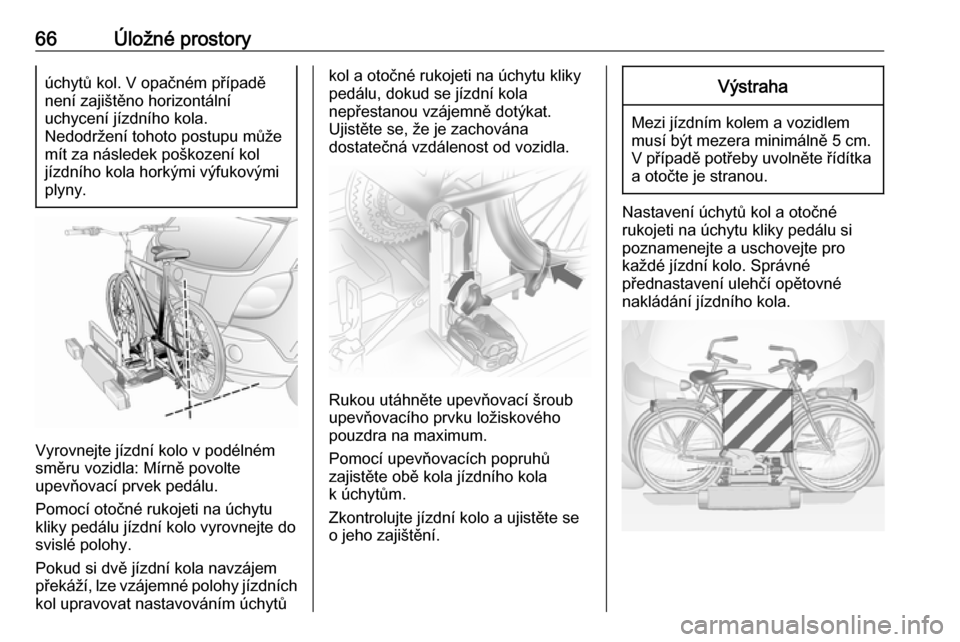

Naložte jízdní kolo. Klika pedálu musí být umístěna do otvoru úchytu kliky
pedálu, jak je ukázáno na obrázku.
Výstraha
Ujistěte se, že se pedál nedotýká
povrchu zadního nosiče. Jinak by
během přepravy mohlo dojít
k poškození klik jízdního kola.
Seshora vložte upevňovací prvek kliky pedálu do vnějších kolejniček
úchytu kliky pedálu a zasuňte ho dolu
až nadoraz.
Připevněte kliku pedálu otáčením
upevňovacího šroubu na
upevňovacím prvku kliky pedálu.
Umístěte úchyty kol tak, aby jízdní
kolo bylo přibližně vodorovně.
Vzdálenost mezi pedálem a dveřmi
zavazadlového prostoru by měla být
alespoň 5 cm.
Jízdní kolo musí mít obě kola
v úchytech kol.
Výstraha
Zajistěte dostatečné vysunutí
úchytů kol, aby bylo možné uložit obě pneumatiky jízdního kola do
Page 68 of 235

66Úložné prostoryúchytů kol. V opačném případě
není zajištěno horizontální
uchycení jízdního kola.
Nedodržení tohoto postupu může
mít za následek poškození kol
jízdního kola horkými výfukovými
plyny.

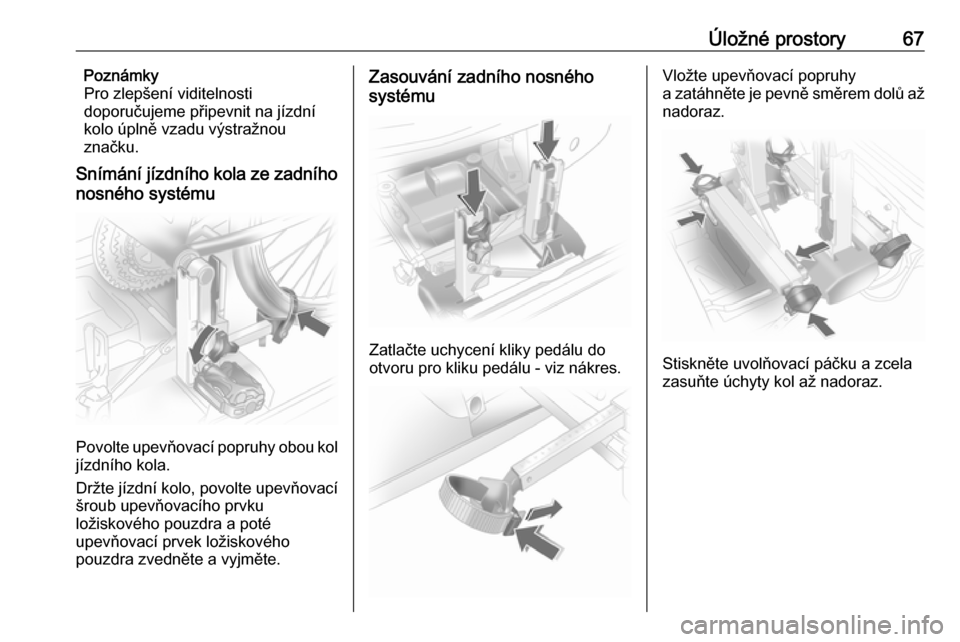

Vyrovnejte jízdní kolo v podélném směru vozidla: Mírně povolte
upevňovací prvek pedálu.
Pomocí otočné rukojeti na úchytu
kliky pedálu jízdní kolo vyrovnejte do
svislé polohy.
Pokud si dvě jízdní kola navzájem
překáží, lze vzájemné polohy jízdních kol upravovat nastavováním úchytů
kol a otočné rukojeti na úchytu kliky
pedálu, dokud se jízdní kola
nepřestanou vzájemně dotýkat.
Ujistěte se, že je zachována
dostatečná vzdálenost od vozidla.
Rukou utáhněte upevňovací šroub
upevňovacího prvku ložiskového
pouzdra na maximum.
Pomocí upevňovacích popruhů
zajistěte obě kola jízdního kola
k úchytům.
Zkontrolujte jízdní kolo a ujistěte se
o jeho zajištění.
Výstraha
Mezi jízdním kolem a vozidlem
musí být mezera minimálně 5 cm.
V případě potřeby uvolněte řídítka a otočte je stranou.
Nastavení úchytů kol a otočné
rukojeti na úchytu kliky pedálu si
poznamenejte a uschovejte pro
každé jízdní kolo. Správné
přednastavení ulehčí opětovné
nakládání jízdního kola.
Page 69 of 235

Úložné prostory67Poznámky
Pro zlepšení viditelnosti
doporučujeme připevnit na jízdní kolo úplně vzadu výstražnou
značku.
Snímání jízdního kola ze zadního
nosného systému
Povolte upevňovací popruhy obou kol
jízdního kola.
Držte jízdní kolo, povolte upevňovací
šroub upevňovacího prvku
ložiskového pouzdra a poté
upevňovací prvek ložiskového
pouzdra zvedněte a vyjměte.
Zasouvání zadního nosného
systému
Zatlačte uchycení kliky pedálu do
otvoru pro kliku pedálu - viz nákres.
Vložte upevňovací popruhy
a zatáhněte je pevně směrem dolů až nadoraz.
Stiskněte uvolňovací páčku a zcela
zasuňte úchyty kol až nadoraz.
Page 70 of 235

68Úložné prostory
Uvolněte zajišťovací páčku
úhlopříčné podpěry a složte dolu oba
úchyty klik pedálů.

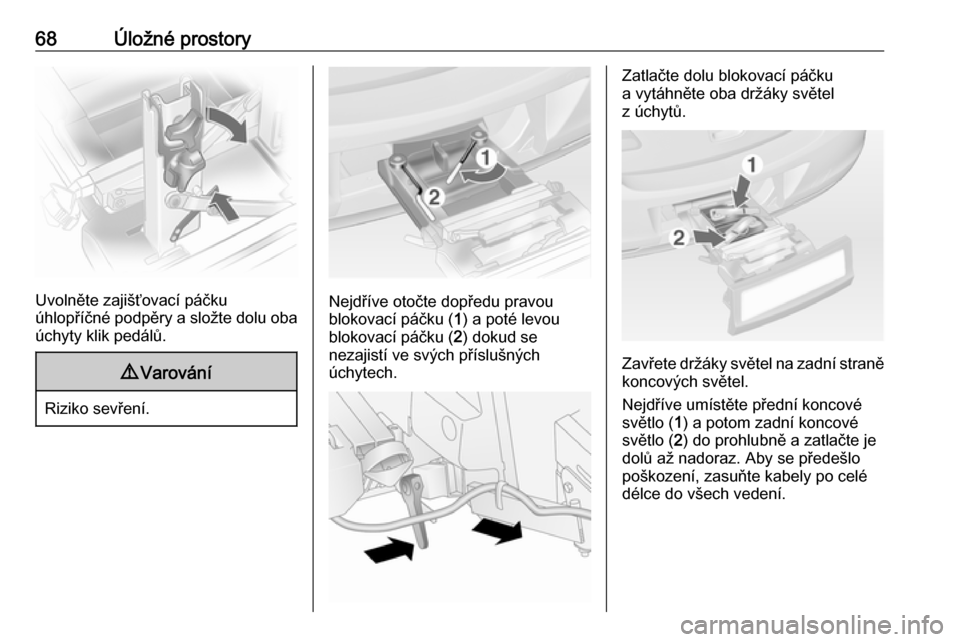

9 Varování
Riziko sevření.
Nejdříve otočte dopředu pravou
blokovací páčku ( 1) a poté levou
blokovací páčku ( 2) dokud se
nezajistí ve svých příslušných
úchytech.
Zatlačte dolu blokovací páčku
a vytáhněte oba držáky světel
z úchytů.
Zavřete držáky světel na zadní straně koncových světel.
Nejdříve umístěte přední koncové
světlo ( 1) a potom zadní koncové
světlo ( 2) do prohlubně a zatlačte je
dolů až nadoraz. Aby se předešlo
poškození, zasuňte kabely po celé
délce do všech vedení.
