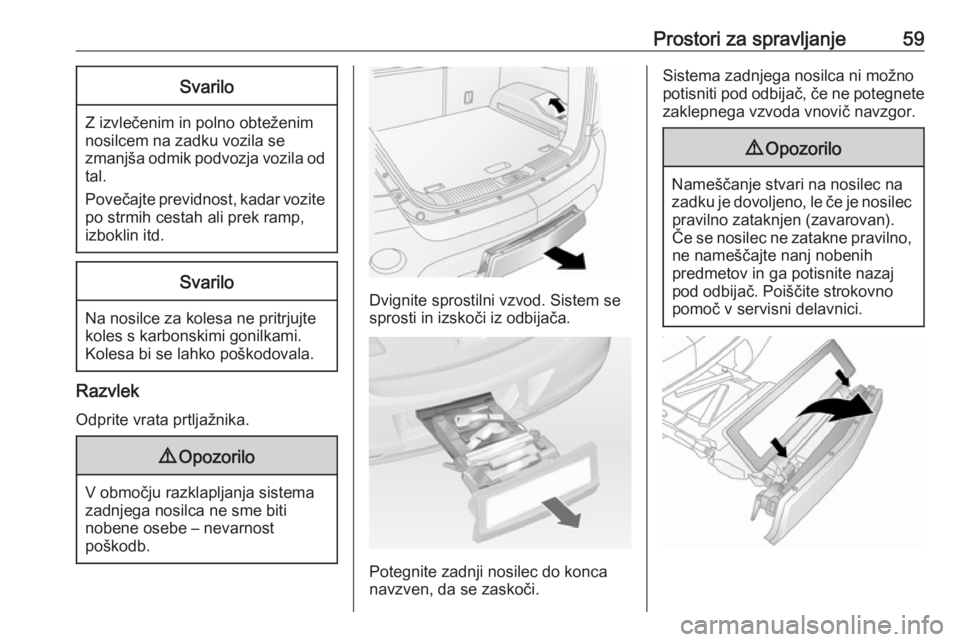

Prostori za spravljanje59Svarilo
Z izvlečenim in polno obteženim
nosilcem na zadku vozila se
zmanjša odmik podvozja vozila od tal.
Povečajte previdnost, kadar vozite
po strmih cestah ali prek ramp,
izboklin itd.
Svarilo
Na nosilce za kolesa ne pritrjujte
koles s karbonskimi gonilkami.
Kolesa bi se lahko poškodovala.
Razvlek
Odprite vrata prtljažnika.
9 Opozorilo
V območju razklapljanja sistema
zadnjega nosilca ne sme biti
nobene osebe – nevarnost
poškodb.
Dvignite sprostilni vzvod. Sistem se
sprosti in izskoči iz odbijača.
Potegnite zadnji nosilec do konca
navzven, da se zaskoči.
Sistema zadnjega nosilca ni možno
potisniti pod odbijač, če ne potegnete
zaklepnega vzvoda vnovič navzgor.9 Opozorilo
Nameščanje stvari na nosilec na
zadku je dovoljeno, le če je nosilec pravilno zataknjen (zavarovan).
Če se nosilec ne zatakne pravilno, ne nameščajte nanj nobenih
predmetov in ga potisnite nazaj
pod odbijač. Poiščite strokovno
pomoč v servisni delavnici.

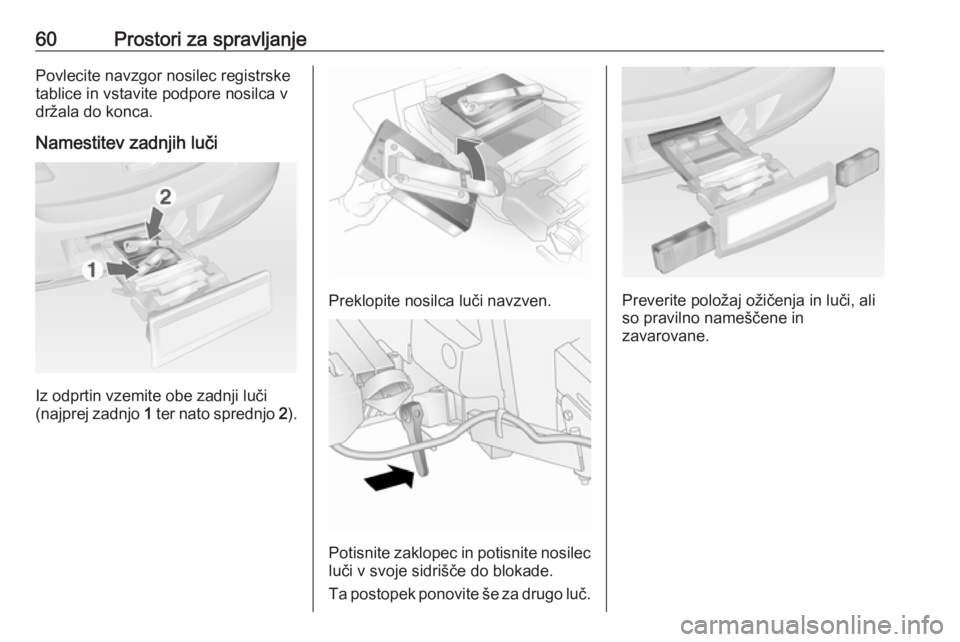

60Prostori za spravljanjePovlecite navzgor nosilec registrske
tablice in vstavite podpore nosilca v
držala do konca.
Namestitev zadnjih luči
Iz odprtin vzemite obe zadnji luči
(najprej zadnjo 1 ter nato sprednjo 2).
Preklopite nosilca luči navzven.
Potisnite zaklopec in potisnite nosilec
luči v svoje sidrišče do blokade.
Ta postopek ponovite še za drugo luč.
Preverite položaj ožičenja in luči, ali
so pravilno nameščene in
zavarovane.

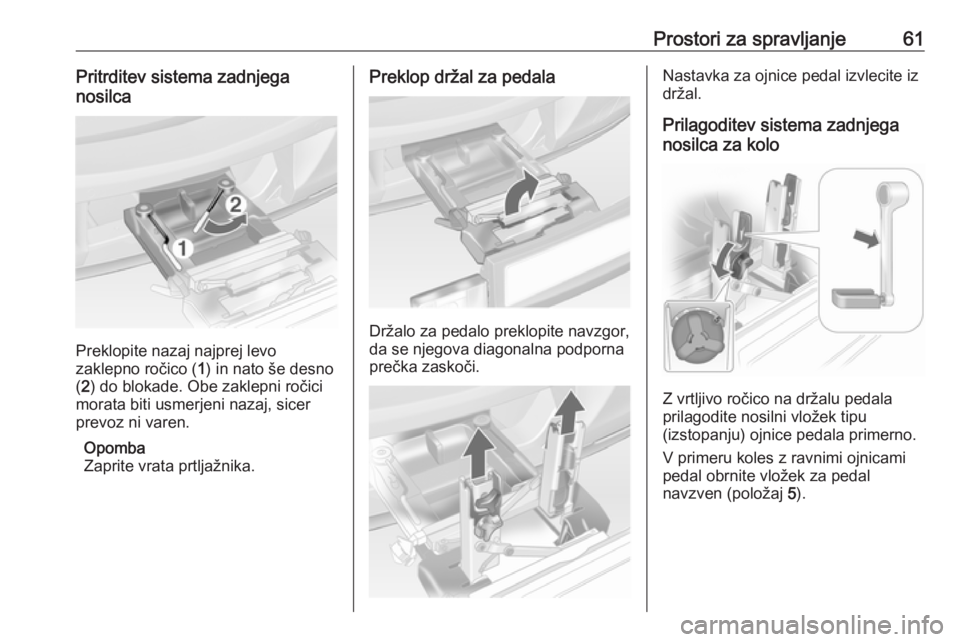

Prostori za spravljanje61Pritrditev sistema zadnjega
nosilca
Preklopite nazaj najprej levo
zaklepno ročico ( 1) in nato še desno
( 2 ) do blokade. Obe zaklepni ročici
morata biti usmerjeni nazaj, sicer prevoz ni varen.
Opomba
Zaprite vrata prtljažnika.
Preklop držal za pedala
Držalo za pedalo preklopite navzgor,
da se njegova diagonalna podporna prečka zaskoči.
Nastavka za ojnice pedal izvlecite iz
držal.
Prilagoditev sistema zadnjega
nosilca za kolo
Z vrtljivo ročico na držalu pedala
prilagodite nosilni vložek tipu
(izstopanju) ojnice pedala primerno.
V primeru koles z ravnimi ojnicami
pedal obrnite vložek za pedal
navzven (položaj 5).

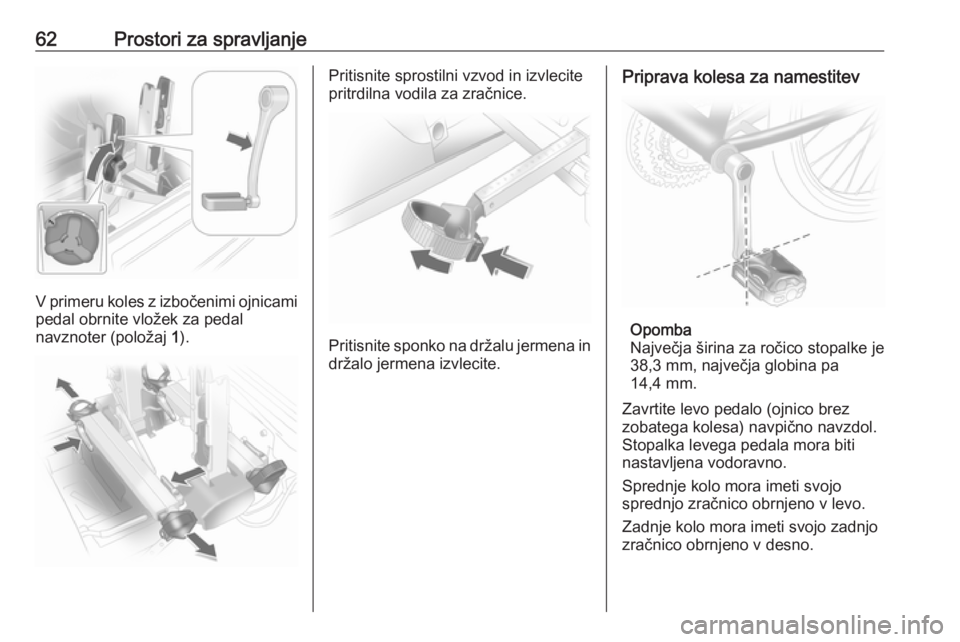

62Prostori za spravljanje
V primeru koles z izbočenimi ojnicami
pedal obrnite vložek za pedal
navznoter (položaj 1).
Pritisnite sprostilni vzvod in izvlecite
pritrdilna vodila za zračnice.
Pritisnite sponko na držalu jermena in
držalo jermena izvlecite.
Priprava kolesa za namestitev
Opomba
Največja širina za ročico stopalke je
38,3 mm, največja globina pa
14,4 mm.
Zavrtite levo pedalo (ojnico brez
zobatega kolesa) navpično navzdol.
Stopalka levega pedala mora biti
nastavljena vodoravno.
Sprednje kolo mora imeti svojo
sprednjo zračnico obrnjeno v levo.
Zadnje kolo mora imeti svojo zadnjo
zračnico obrnjeno v desno.

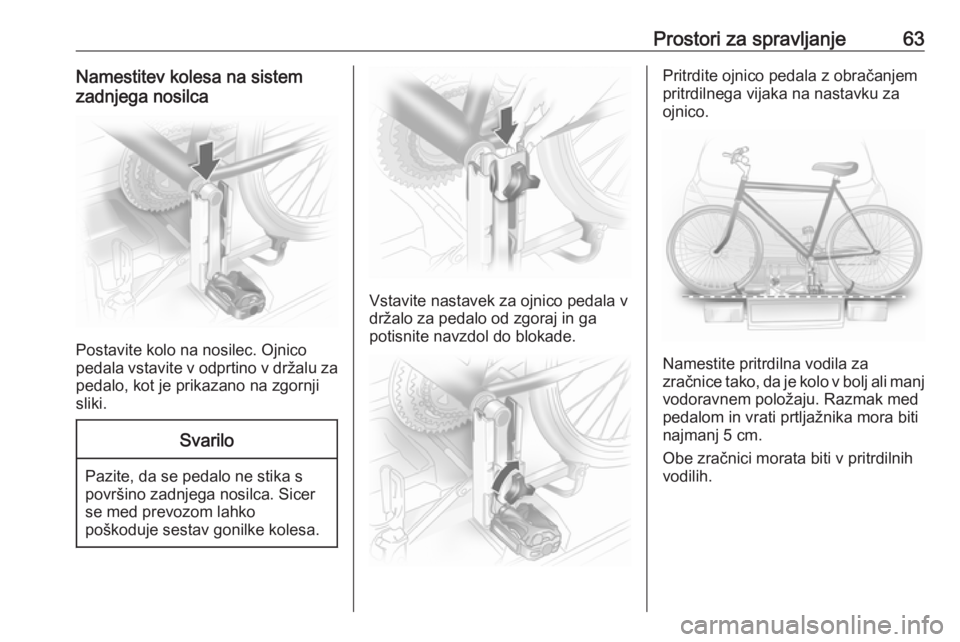

Prostori za spravljanje63Namestitev kolesa na sistem
zadnjega nosilca
Postavite kolo na nosilec. Ojnico
pedala vstavite v odprtino v držalu za pedalo, kot je prikazano na zgornji
sliki.
Svarilo
Pazite, da se pedalo ne stika s
površino zadnjega nosilca. Sicer
se med prevozom lahko
poškoduje sestav gonilke kolesa.
Vstavite nastavek za ojnico pedala v
držalo za pedalo od zgoraj in ga
potisnite navzdol do blokade.
Pritrdite ojnico pedala z obračanjem
pritrdilnega vijaka na nastavku za
ojnico.
Namestite pritrdilna vodila za
zračnice tako, da je kolo v bolj ali manj
vodoravnem položaju. Razmak med
pedalom in vrati prtljažnika mora biti
najmanj 5 cm.
Obe zračnici morata biti v pritrdilnih
vodilih.

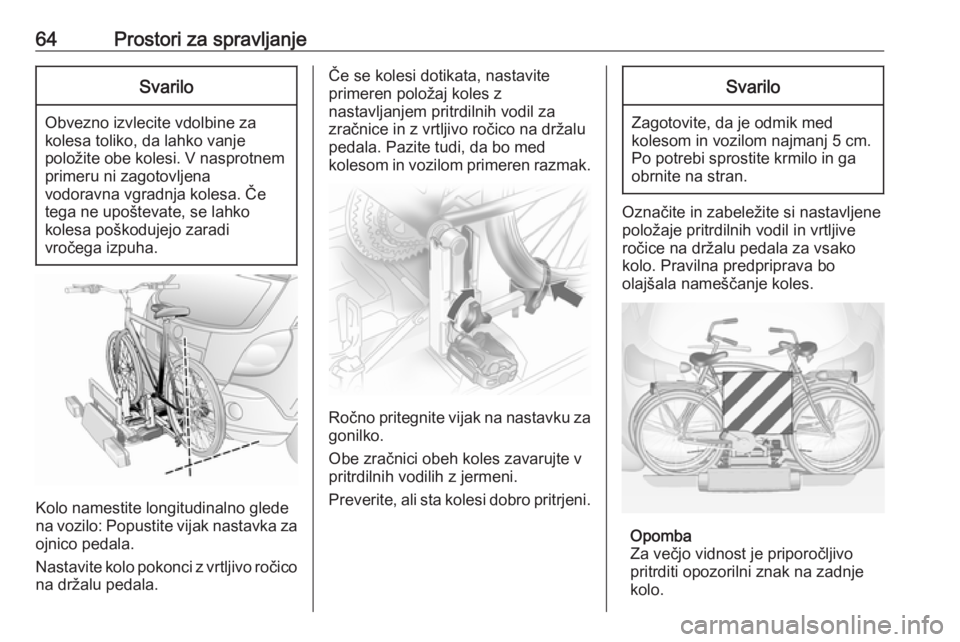

64Prostori za spravljanjeSvarilo
Obvezno izvlecite vdolbine za
kolesa toliko, da lahko vanje
položite obe kolesi. V nasprotnem primeru ni zagotovljena
vodoravna vgradnja kolesa. Če
tega ne upoštevate, se lahko
kolesa poškodujejo zaradi
vročega izpuha.
Kolo namestite longitudinalno glede na vozilo: Popustite vijak nastavka za
ojnico pedala.
Nastavite kolo pokonci z vrtljivo ročico na držalu pedala.
Če se kolesi dotikata, nastavite
primeren položaj koles z
nastavljanjem pritrdilnih vodil za
zračnice in z vrtljivo ročico na držalu
pedala. Pazite tudi, da bo med
kolesom in vozilom primeren razmak.
Ročno pritegnite vijak na nastavku za
gonilko.
Obe zračnici obeh koles zavarujte v
pritrdilnih vodilih z jermeni.
Preverite, ali sta kolesi dobro pritrjeni.
Svarilo
Zagotovite, da je odmik med kolesom in vozilom najmanj 5 cm.
Po potrebi sprostite krmilo in ga
obrnite na stran.
Označite in zabeležite si nastavljene
položaje pritrdilnih vodil in vrtljive
ročice na držalu pedala za vsako
kolo. Pravilna predpriprava bo
olajšala nameščanje koles.
Opomba
Za večjo vidnost je priporočljivo
pritrditi opozorilni znak na zadnje
kolo.

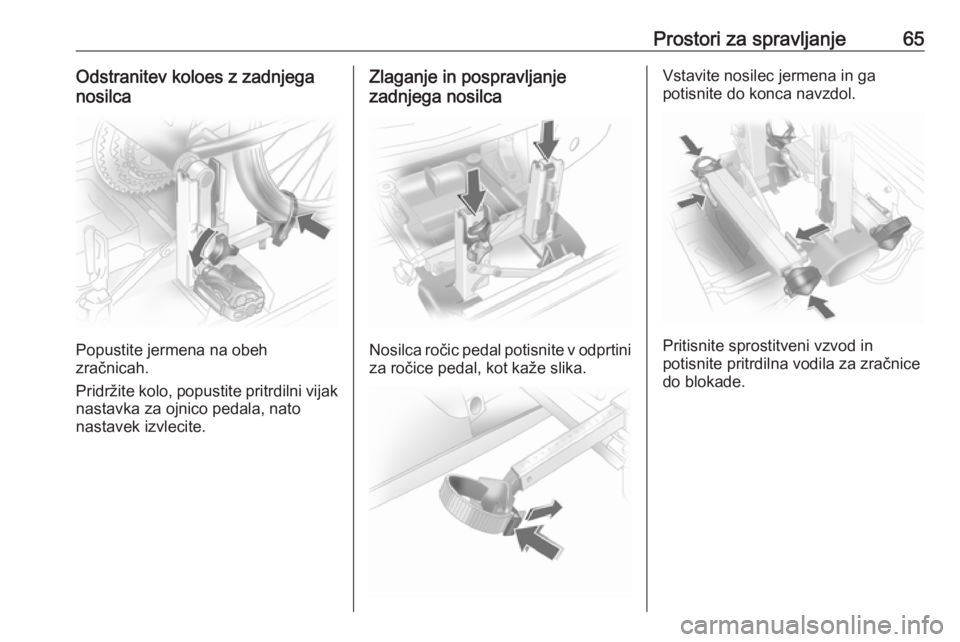

Prostori za spravljanje65Odstranitev koloes z zadnjega
nosilca
Popustite jermena na obeh
zračnicah.
Pridržite kolo, popustite pritrdilni vijak
nastavka za ojnico pedala, nato
nastavek izvlecite.
Zlaganje in pospravljanje
zadnjega nosilca
Nosilca ročic pedal potisnite v odprtini za ročice pedal, kot kaže slika.
Vstavite nosilec jermena in ga
potisnite do konca navzdol.
Pritisnite sprostitveni vzvod in
potisnite pritrdilna vodila za zračnice
do blokade.

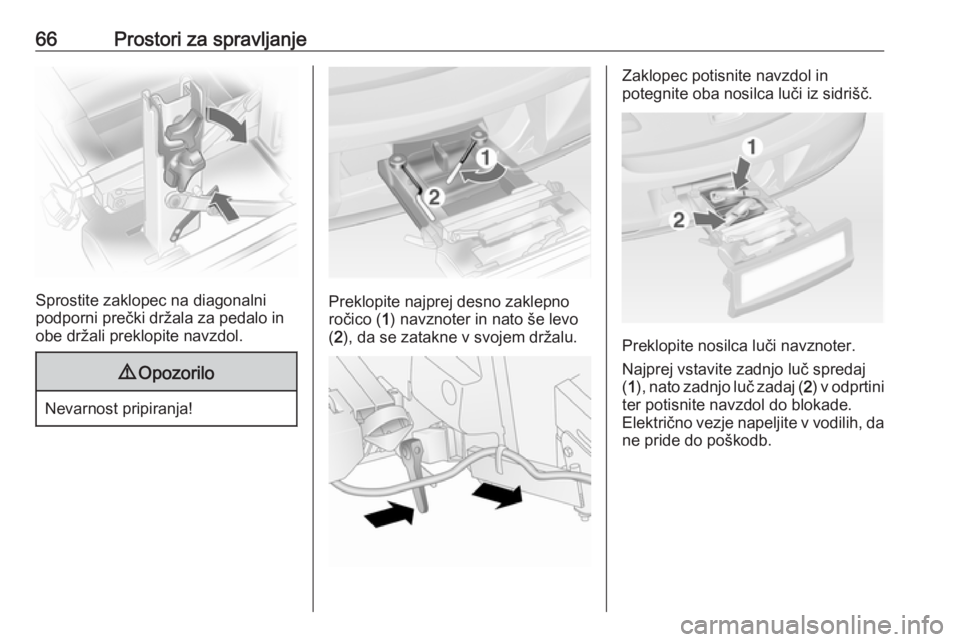

66Prostori za spravljanje
Sprostite zaklopec na diagonalni
podporni prečki držala za pedalo in
obe držali preklopite navzdol.
9 Opozorilo
Nevarnost pripiranja!
Preklopite najprej desno zaklepno
ročico ( 1) navznoter in nato še levo
( 2 ), da se zatakne v svojem držalu.
Zaklopec potisnite navzdol in
potegnite oba nosilca luči iz sidrišč.
Preklopite nosilca luči navznoter.
Najprej vstavite zadnjo luč spredaj
( 1 ), nato zadnjo luč zadaj ( 2) v odprtini
ter potisnite navzdol do blokade.
Električno vezje napeljite v vodilih, da
ne pride do poškodb.

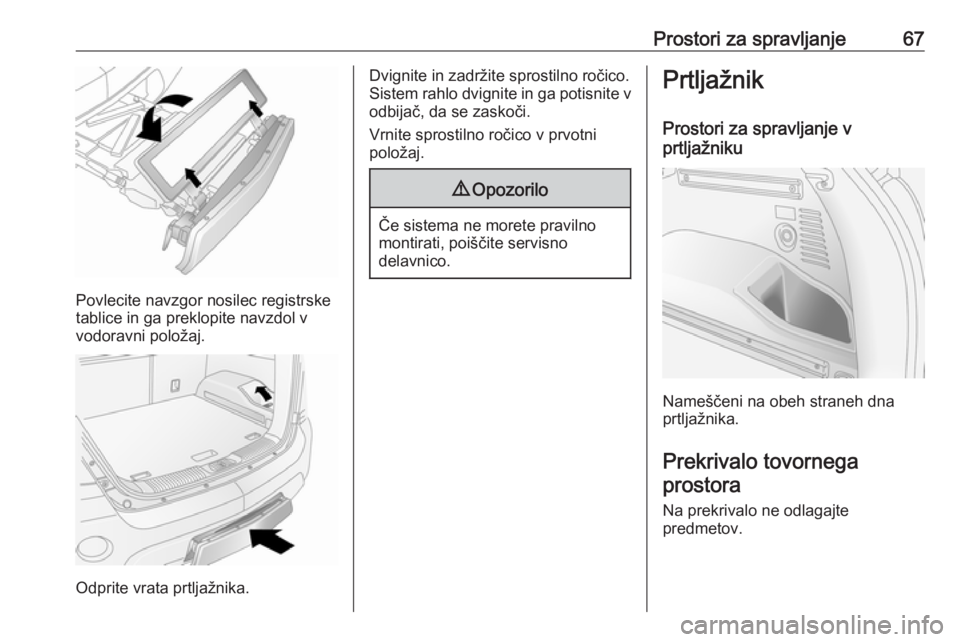

Prostori za spravljanje67
Povlecite navzgor nosilec registrske
tablice in ga preklopite navzdol v vodoravni položaj.
Odprite vrata prtljažnika.
Dvignite in zadržite sprostilno ročico.
Sistem rahlo dvignite in ga potisnite v odbijač, da se zaskoči.
Vrnite sprostilno ročico v prvotni
položaj.9 Opozorilo
Če sistema ne morete pravilno
montirati, poiščite servisno
delavnico.
Prtljažnik
Prostori za spravljanje v
prtljažniku
Nameščeni na obeh straneh dna
prtljažnika.
Prekrivalo tovornegaprostora
Na prekrivalo ne odlagajte
predmetov.

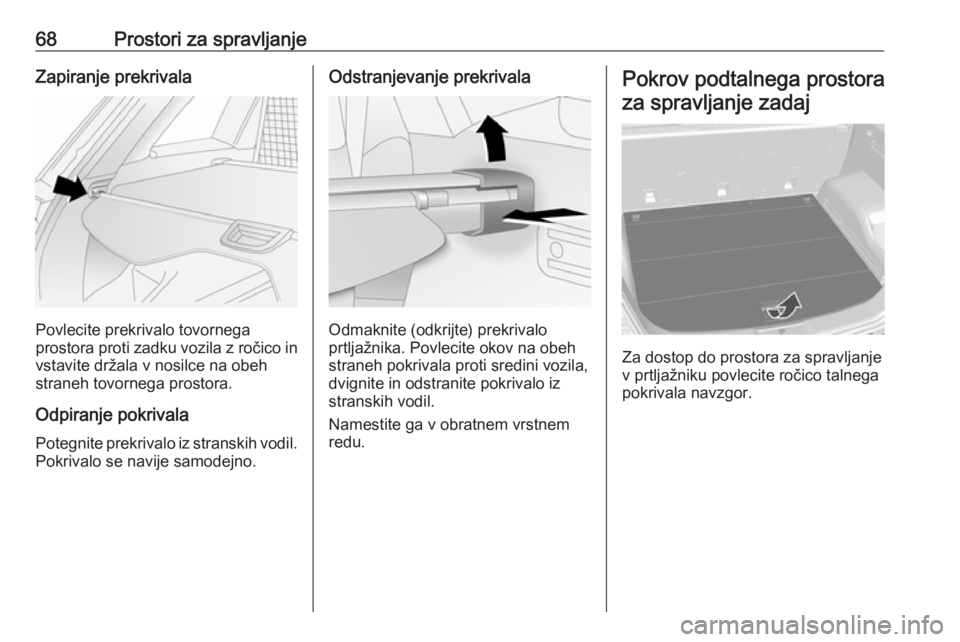

68Prostori za spravljanjeZapiranje prekrivala
Povlecite prekrivalo tovornega
prostora proti zadku vozila z ročico in vstavite držala v nosilce na obeh
straneh tovornega prostora.
Odpiranje pokrivala Potegnite prekrivalo iz stranskih vodil.
Pokrivalo se navije samodejno.
Odstranjevanje prekrivala
Odmaknite (odkrijte) prekrivalo
prtljažnika. Povlecite okov na obeh
straneh pokrivala proti sredini vozila,
dvignite in odstranite pokrivalo iz
stranskih vodil.
Namestite ga v obratnem vrstnem
redu.
Pokrov podtalnega prostora
za spravljanje zadaj
Za dostop do prostora za spravljanje
v prtljažniku povlecite ročico talnega
pokrivala navzgor.
