OPEL ASTRA H 2014 Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy119Komunikaty
pokazywane na
wyświetlaczu
Komunikaty są pokazywane na
wyświetlaczu w desce rozdzielczej
samochodu. Ponadto niektóre
ostrzeżenia są sygnalizowane
akustycznie. Komunikaty układu
kontrolnego pojawiają się na
wyświetlaczu informacyjnym
(Info-Display ). Niektóre informacje są
wyświetlane w postaci skróconej.
Wyświetlane komunikaty
ostrzegawcze należy zatwierdzać za
pomocą pokrętła wielofunkcyjnego
3 112, 3 114.Ostrzeżenia akustyczne
Rozlegają się podczas
uruchamiania silnika lub w trakcie jazdy w następujących
sytuacjach ■ brak kluczyka elektronicznego lub system go nie rozpoznał,
■ pasy bezpieczeństwa nie są zapięte,
■ któreś z drzwi lub klapa tylna nie zostały prawidłowo zamknięte, amimo to samochód rusza,
■ przekroczono określoną prędkość jazdy przy zaciągniętym hamulcu
postojowym,
■ przekroczono fabrycznie zaprogramowaną prędkość
maksymalną,
■ w samochodzie z przekładnią manualno-automatyczną po
uruchomieniu silnika wybierany jest bieg, a pedał hamulca nie jest
wciśnięty bądź otwarte są drzwi
kierowcy.Po zaparkowaniu samochodu i
otwarciu drzwi kierowcy
sygnalizują następujące sytuacje ■ w wyłączniku zapłonu pozostawiono kluczyk,
■ pozostawiono włączone światła zewnętrzne,
■ dźwignia zmiany biegów nie została ustawiona w położeniu P
(w samochodzie z systemem
Open&Start i automatyczną
skrzynią biegów),
■ w samochodzie z przekładnią manualno-automatyczną silnik jest
wyłączony, a hamulec postojowy
nie został zaciągnięty i nie wybrano
żadnego biegu.
Podczas obsługi rozkładanego
dachu ■ Informacyjny sygnał dźwiękowy jest generowany po zakończeniu
składania lub rozkładania dachu.

120Wskaźniki i przyrządy
■ Informacyjny sygnał dźwiękowyjest generowany po zakończeniu
unoszenia lub opuszczania
złożonego dachu przez elektryczny mechanizm ułatwiający załadunek.
■ Krótki ostrzegawczy sygnał dźwiękowy jest generowany, jeśli
klapa tylna nie jest zamknięta.
■ Krótki ostrzegawczy sygnał dźwiękowy jest generowany, jeśli
klapa tylna nie otwiera się
całkowicie podczas pracy
elektrycznego mechanizmu
ułatwiającego załadunek.
■ Krótki ostrzegawczy sygnał dźwiękowy jest generowany, jeśli
próbę złożenia/rozłożenia dachu
podjęto podczas jazdy z prędkością
przekraczającą 30 km/h.
■ Krótki ostrzegawczy sygnał dźwiękowy jest generowany, jeśli
dach nie jest całkowicie złożony/ rozłożony, a prędkość jazdy
przekracza 30 km/h.
■ Trzy krótkie ostrzegawcze sygnały dźwiękowe są generowane, jeśli
podjęta została próba złożenia/
rozłożenia dachu lub użyciaelektrycznego mechanizmu
ułatwiającego załadunek, mimo iż
roleta bagażnika jest zwinięta.
■ Trzy krótkie ostrzegawcze sygnały dźwiękowe są generowane, jeśli
podjęta została próba złożenia/
rozłożenia dachu w sytuacji, gdy
temperatura na zewnątrz wynosi
poniżej -20 °C, napięcie
akumulatora jest zbyt niskie lub
doszło do przeciążenia układu.
■ Ciągły dźwiękowy sygnał ostrzegawczy podczas ruchu
dachu, jeśli zostało uruchomione
zabezpieczenie w przypadku
dachowania.
■ Ciągły ostrzegawczy sygnał dźwiękowy jest generowany, gdy
złożony dach znajduje się w
położeniu pośrednim lub
elektryczny mechanizm ułatwiający
załadunek znajduje się w położeniu
górnym, a do końca 9-minutowego
okresu oczekiwania pozostała
jedna minuta.
■ Ciągły dźwiękowy sygnał ostrzegawczy rozlega się podczaszamykania klapy tylnej, kiedyproces obniżania się elektrycznego
mechanizmu ułatwiającego
załadunek bagażnika nie został
zakończony lub został przerwany.
Komunikat dotyczący
napięcia baterii Bateria w nadajniku zdalnego
sterowania lub w kluczyku
elektronicznym ma niskie napięcie. W samochodach bez układu
kontrolnego na wyświetlaczu w desce
rozdzielczej samochodu pojawi się
komunikat InSP3. Wymienić baterię
na nową 3 22, 3 23.
Włącznik świateł
hamowania Światła hamowania nie zapalają siępo naciśnięciu pedału hamulca.
Przyczynę usterki należy
niezwłocznie usunąć w warsztacie.

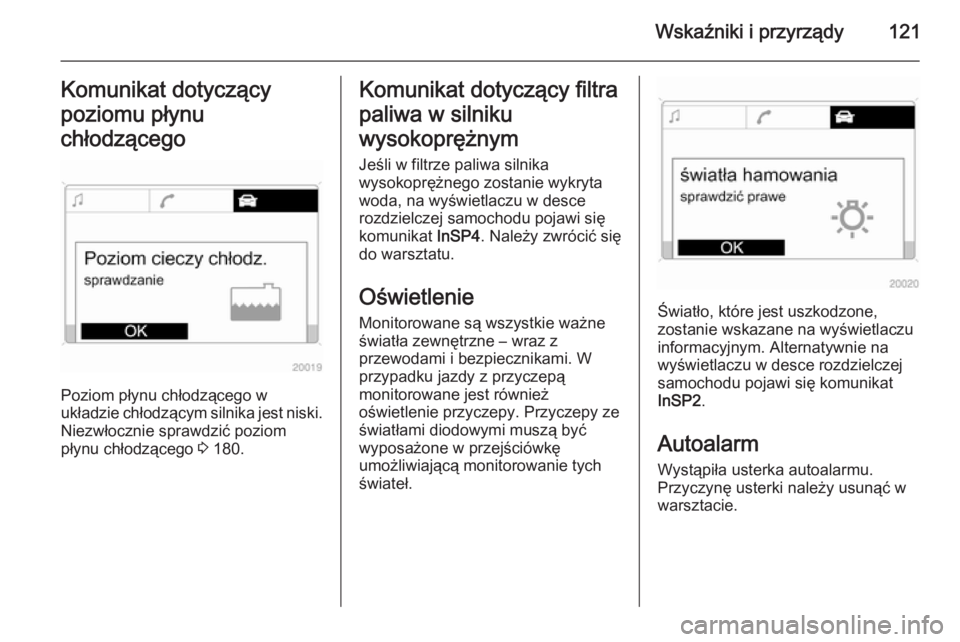

Wskaźniki i przyrządy121Komunikat dotyczący
poziomu płynu
chłodzącego
Poziom płynu chłodzącego w
układzie chłodzącym silnika jest niski.
Niezwłocznie sprawdzić poziom
płynu chłodzącego 3 180.
Komunikat dotyczący filtra
paliwa w silniku
wysokoprężnym
Jeśli w filtrze paliwa silnika
wysokoprężnego zostanie wykryta
woda, na wyświetlaczu w desce
rozdzielczej samochodu pojawi się
komunikat InSP4. Należy zwrócić się
do warsztatu.
Oświetlenie
Monitorowane są wszystkie ważne
światła zewnętrzne – wraz z
przewodami i bezpiecznikami. W
przypadku jazdy z przyczepą
monitorowane jest również
oświetlenie przyczepy. Przyczepy ze
światłami diodowymi muszą być
wyposażone w przejściówkę
umożliwiającą monitorowanie tych
świateł.
Światło, które jest uszkodzone,
zostanie wskazane na wyświetlaczu
informacyjnym. Alternatywnie na
wyświetlaczu w desce rozdzielczej
samochodu pojawi się komunikat
InSP2 .
Autoalarm Wystąpiła usterka autoalarmu.
Przyczynę usterki należy usunąć w
warsztacie.

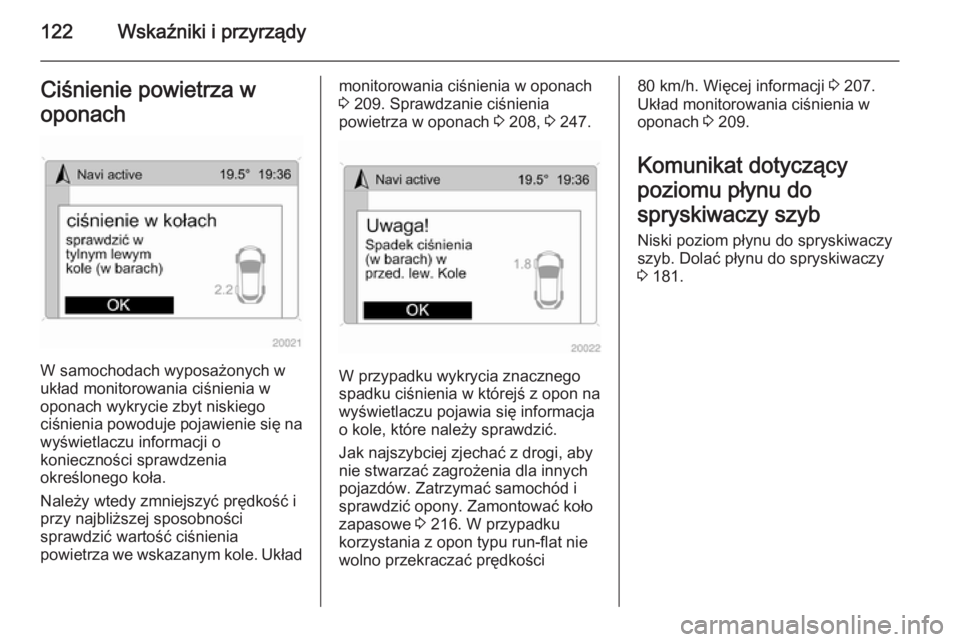

122Wskaźniki i przyrządyCiśnienie powietrza w
oponach
W samochodach wyposażonych w
układ monitorowania ciśnienia w
oponach wykrycie zbyt niskiego
ciśnienia powoduje pojawienie się na wyświetlaczu informacji o
konieczności sprawdzenia
określonego koła.
Należy wtedy zmniejszyć prędkość i
przy najbliższej sposobności
sprawdzić wartość ciśnienia
powietrza we wskazanym kole. Układ
monitorowania ciśnienia w oponach
3 209. Sprawdzanie ciśnienia
powietrza w oponach 3 208, 3 247.
W przypadku wykrycia znacznego
spadku ciśnienia w którejś z opon na
wyświetlaczu pojawia się informacja
o kole, które należy sprawdzić.
Jak najszybciej zjechać z drogi, aby
nie stwarzać zagrożenia dla innych
pojazdów. Zatrzymać samochód i
sprawdzić opony. Zamontować koło
zapasowe 3 216. W przypadku
korzystania z opon typu run-flat nie
wolno przekraczać prędkości
80 km/h. Więcej informacji 3 207.
Układ monitorowania ciśnienia w
oponach 3 209.
Komunikat dotyczący
poziomu płynu do
spryskiwaczy szyb
Niski poziom płynu do spryskiwaczy
szyb. Dolać płynu do spryskiwaczy
3 181.

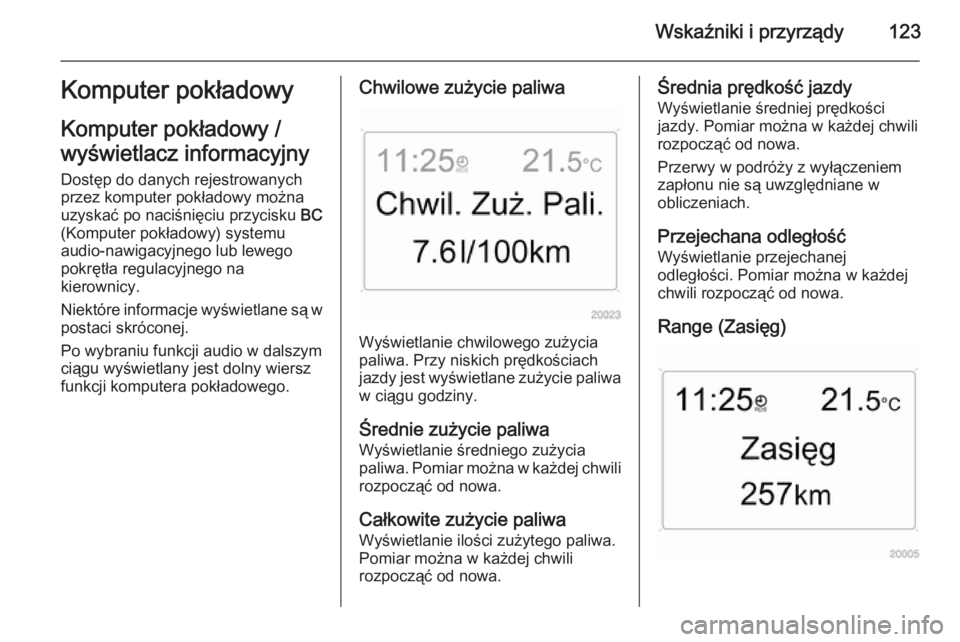

Wskaźniki i przyrządy123Komputer pokładowy
Komputer pokładowy /
wyświetlacz informacyjny Dostęp do danych rejestrowanych
przez komputer pokładowy można
uzyskać po naciśnięciu przycisku BC
(Komputer pokładowy) systemu
audio-nawigacyjnego lub lewego pokrętła regulacyjnego na
kierownicy.
Niektóre informacje wyświetlane są w
postaci skróconej.
Po wybraniu funkcji audio w dalszym
ciągu wyświetlany jest dolny wiersz
funkcji komputera pokładowego.Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa. Przy niskich prędkościach
jazdy jest wyświetlane zużycie paliwa w ciągu godziny.
Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można w każdej chwili
rozpocząć od nowa.
Całkowite zużycie paliwa
Wyświetlanie ilości zużytego paliwa.
Pomiar można w każdej chwili
rozpocząć od nowa.
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Przerwy w podróży z wyłączeniem
zapłonu nie są uwzględniane w
obliczeniach.
Przejechana odległość
Wyświetlanie przejechanej
odległości. Pomiar można w każdej
chwili rozpocząć od nowa.
Range (Zasięg)

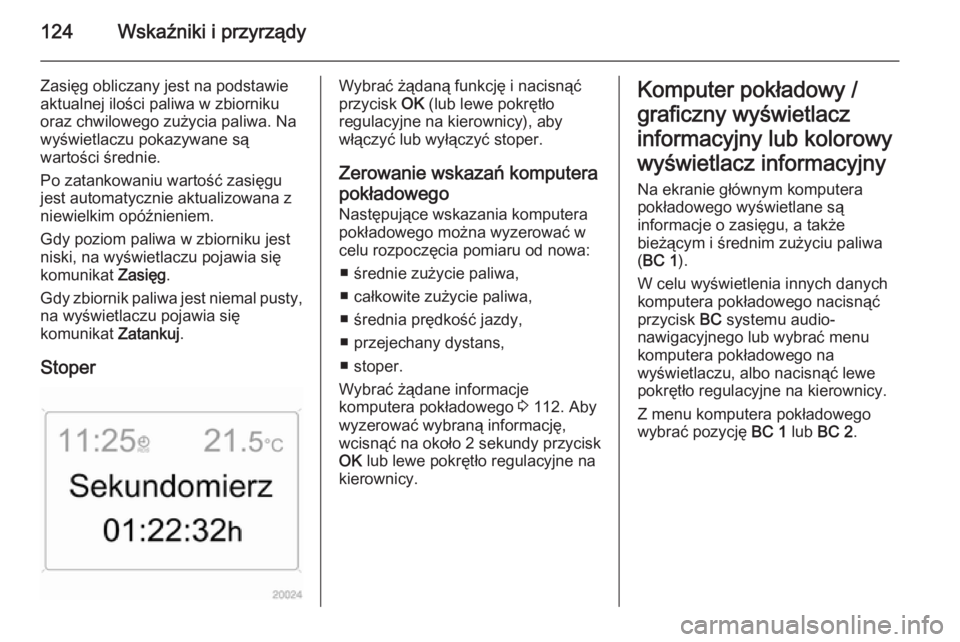

124Wskaźniki i przyrządy
Zasięg obliczany jest na podstawieaktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy poziom paliwa w zbiorniku jest
niski, na wyświetlaczu pojawia się
komunikat Zasięg.
Gdy zbiornik paliwa jest niemal pusty, na wyświetlaczu pojawia się
komunikat Zatankuj.
StoperWybrać żądaną funkcję i nacisnąć
przycisk OK (lub lewe pokrętło
regulacyjne na kierownicy), aby
włączyć lub wyłączyć stoper.
Zerowanie wskazań komputera
pokładowego
Następujące wskazania komputera
pokładowego można wyzerować w
celu rozpoczęcia pomiaru od nowa:
■ średnie zużycie paliwa,
■ całkowite zużycie paliwa,
■ średnia prędkość jazdy,
■ przejechany dystans,
■ stoper.
Wybrać żądane informacje
komputera pokładowego 3 112. Aby
wyzerować wybraną informację,
wcisnąć na około 2 sekundy przycisk
OK lub lewe pokrętło regulacyjne na
kierownicy.Komputer pokładowy /
graficzny wyświetlacz
informacyjny lub kolorowy
wyświetlacz informacyjny Na ekranie głównym komputera
pokładowego wyświetlane są
informacje o zasięgu, a także
bieżącym i średnim zużyciu paliwa ( BC 1 ).
W celu wyświetlenia innych danych
komputera pokładowego nacisnąć
przycisk BC systemu audio-
nawigacyjnego lub wybrać menu
komputera pokładowego na
wyświetlaczu, albo nacisnąć lewe
pokrętło regulacyjne na kierownicy.
Z menu komputera pokładowego
wybrać pozycję BC 1 lub BC 2 .

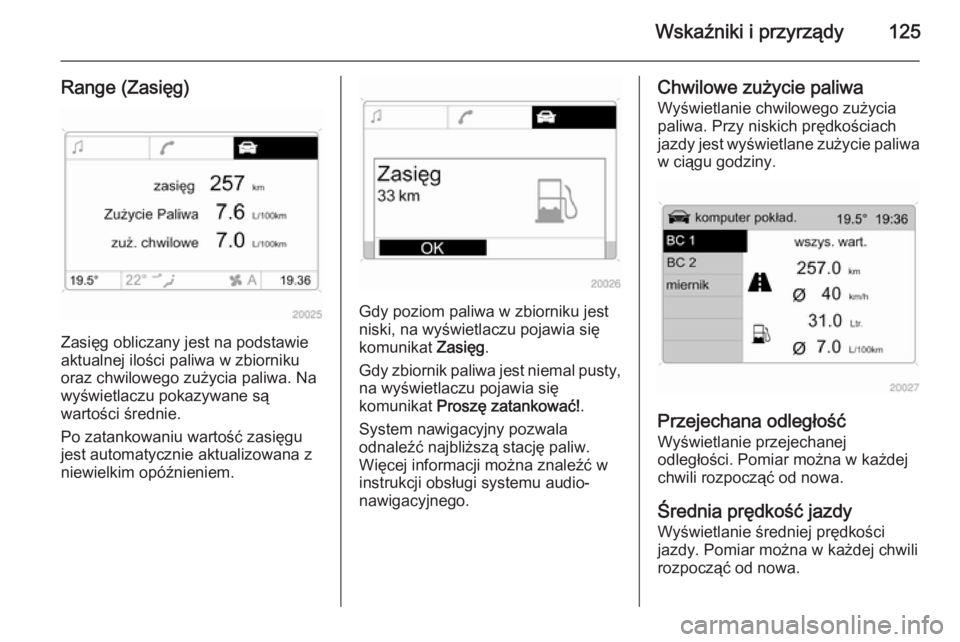

Wskaźniki i przyrządy125
Range (Zasięg)
Zasięg obliczany jest na podstawie
aktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.
Gdy poziom paliwa w zbiorniku jest
niski, na wyświetlaczu pojawia się
komunikat Zasięg.
Gdy zbiornik paliwa jest niemal pusty, na wyświetlaczu pojawia się
komunikat Proszę zatankować! .
System nawigacyjny pozwala
odnaleźć najbliższą stację paliw.
Więcej informacji można znaleźć w
instrukcji obsługi systemu audio-
nawigacyjnego.
Chwilowe zużycie paliwa
Wyświetlanie chwilowego zużycia
paliwa. Przy niskich prędkościach
jazdy jest wyświetlane zużycie paliwa
w ciągu godziny.
Przejechana odległość
Wyświetlanie przejechanej
odległości. Pomiar można w każdej chwili rozpocząć od nowa.
Średnia prędkość jazdy
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.

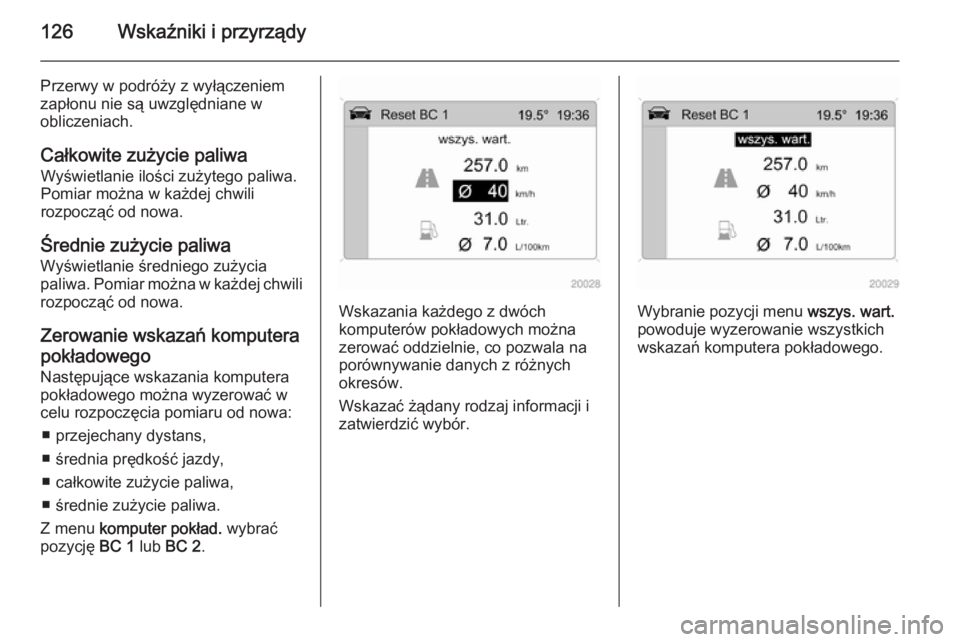

126Wskaźniki i przyrządy
Przerwy w podróży z wyłączeniem
zapłonu nie są uwzględniane w
obliczeniach.
Całkowite zużycie paliwa
Wyświetlanie ilości zużytego paliwa.
Pomiar można w każdej chwili
rozpocząć od nowa.
Średnie zużycie paliwa
Wyświetlanie średniego zużycia
paliwa. Pomiar można w każdej chwili rozpocząć od nowa.
Zerowanie wskazań komputera
pokładowego
Następujące wskazania komputera
pokładowego można wyzerować w
celu rozpoczęcia pomiaru od nowa:
■ przejechany dystans,
■ średnia prędkość jazdy,
■ całkowite zużycie paliwa,
■ średnie zużycie paliwa.
Z menu komputer pokład. wybrać
pozycję BC 1 lub BC 2 .
Wskazania każdego z dwóch
komputerów pokładowych można
zerować oddzielnie, co pozwala na
porównywanie danych z różnych
okresów.
Wskazać żądany rodzaj informacji i zatwierdzić wybór.Wybranie pozycji menu wszys. wart.
powoduje wyzerowanie wszystkich wskazań komputera pokładowego.

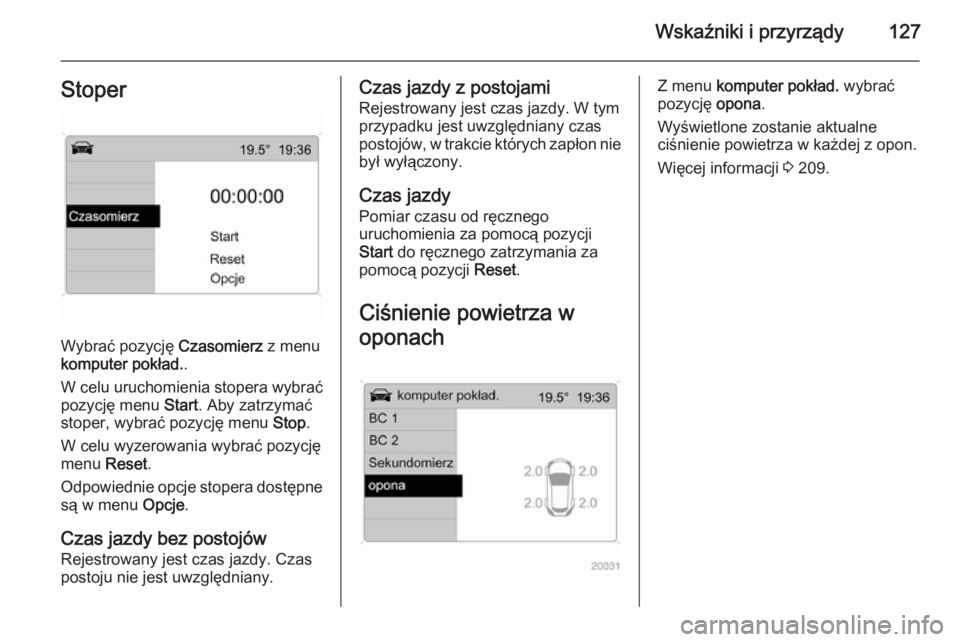

Wskaźniki i przyrządy127Stoper
Wybrać pozycję Czasomierz z menu
komputer pokład. .
W celu uruchomienia stopera wybrać
pozycję menu Start. Aby zatrzymać
stoper, wybrać pozycję menu Stop.
W celu wyzerowania wybrać pozycję
menu Reset.
Odpowiednie opcje stopera dostępne są w menu Opcje.
Czas jazdy bez postojów
Rejestrowany jest czas jazdy. Czas
postoju nie jest uwzględniany.
Czas jazdy z postojami
Rejestrowany jest czas jazdy. W tym
przypadku jest uwzględniany czas
postojów, w trakcie których zapłon nie
był wyłączony.
Czas jazdy
Pomiar czasu od ręcznego
uruchomienia za pomocą pozycji
Start do ręcznego zatrzymania za
pomocą pozycji Reset.
Ciśnienie powietrza w
oponachZ menu komputer pokład. wybrać
pozycję opona.
Wyświetlone zostanie aktualne
ciśnienie powietrza w każdej z opon.
Więcej informacji 3 209.

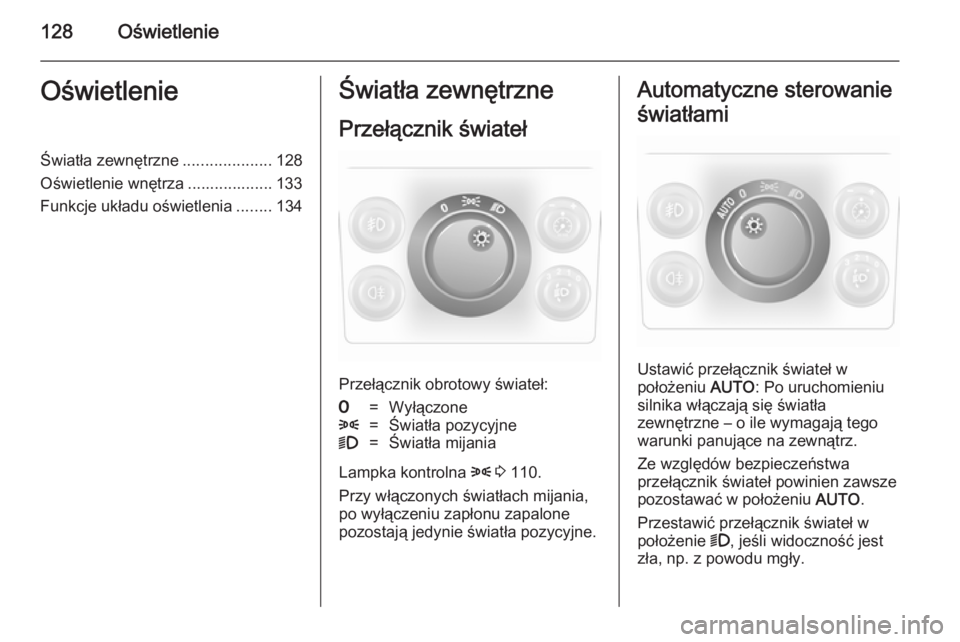

128OświetlenieOświetlenieŚwiatła zewnętrzne....................128
Oświetlenie wnętrza ................... 133
Funkcje układu oświetlenia ........134Światła zewnętrzne
Przełącznik świateł
Przełącznik obrotowy świateł:
7=Wyłączone8=Światła pozycyjne9=Światła mijania
Lampka kontrolna 8 3 110.
Przy włączonych światłach mijania, po wyłączeniu zapłonu zapalone
pozostają jedynie światła pozycyjne.
Automatyczne sterowanie
światłami
Ustawić przełącznik świateł w
położeniu AUTO: Po uruchomieniu
silnika włączają się światła
zewnętrzne – o ile wymagają tego
warunki panujące na zewnątrz.
Ze względów bezpieczeństwa
przełącznik świateł powinien zawsze
pozostawać w położeniu AUTO.
Przestawić przełącznik świateł w
położenie 9, jeśli widoczność jest
zła, np. z powodu mgły.
