OPEL ASTRA H 2014 Instrukcja obsługi (in Polish)

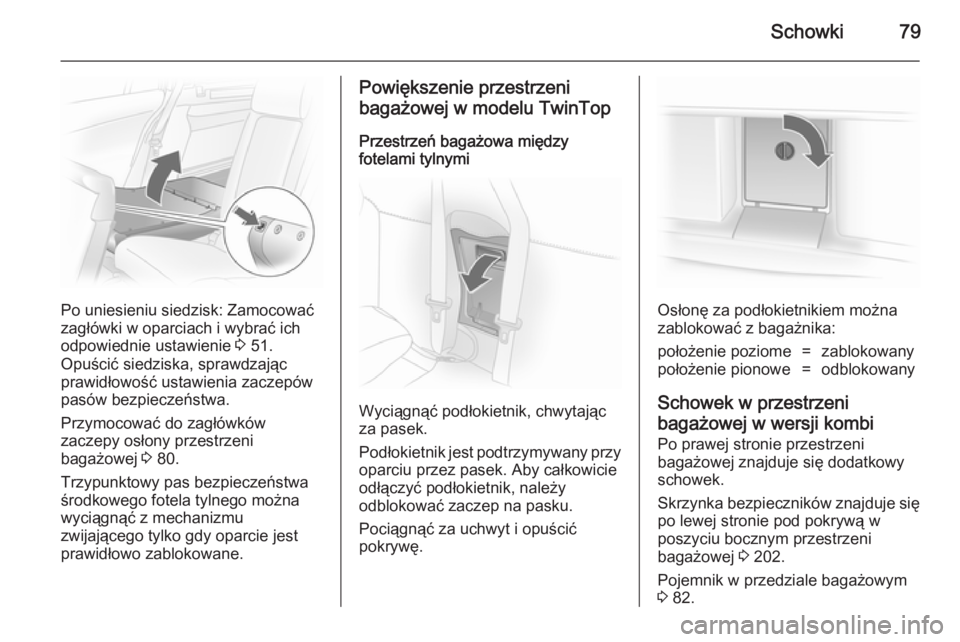

Schowki79
Po uniesieniu siedzisk: Zamocować
zagłówki w oparciach i wybrać ich
odpowiednie ustawienie 3 51.
Opuścić siedziska, sprawdzając
prawidłowość ustawienia zaczepów
pasów bezpieczeństwa.
Przymocować do zagłówków
zaczepy osłony przestrzeni
bagażowej 3 80.
Trzypunktowy pas bezpieczeństwa
środkowego fotela tylnego można
wyciągnąć z mechanizmu
zwijającego tylko gdy oparcie jest
prawidłowo zablokowane.
Powiększenie przestrzeni
bagażowej w modelu TwinTop
Przestrzeń bagażowa między
fotelami tylnymi
Wyciągnąć podłokietnik, chwytając
za pasek.
Podłokietnik jest podtrzymywany przy oparciu przez pasek. Aby całkowicie
odłączyć podłokietnik, należy
odblokować zaczep na pasku.
Pociągnąć za uchwyt i opuścić
pokrywę.
Osłonę za podłokietnikiem można
zablokować z bagażnika:
położenie poziome=zablokowanypołożenie pionowe=odblokowany
Schowek w przestrzeni
bagażowej w wersji kombi
Po prawej stronie przestrzeni
bagażowej znajduje się dodatkowy
schowek.
Skrzynka bezpieczników znajduje się po lewej stronie pod pokrywą w
poszyciu bocznym przestrzeni
bagażowej 3 202.
Pojemnik w przedziale bagażowym
3 82.

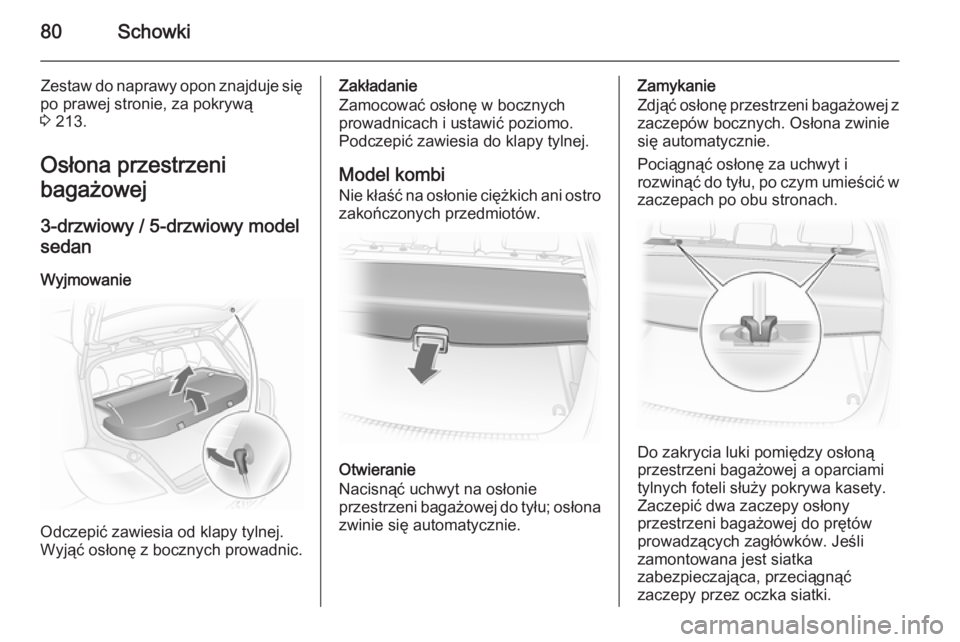

80Schowki
Zestaw do naprawy opon znajduje się
po prawej stronie, za pokrywą
3 213.
Osłona przestrzeni
bagażowej
3-drzwiowy / 5-drzwiowy model
sedan
Wyjmowanie
Odczepić zawiesia od klapy tylnej.
Wyjąć osłonę z bocznych prowadnic.
Zakładanie
Zamocować osłonę w bocznych
prowadnicach i ustawić poziomo. Podczepić zawiesia do klapy tylnej.
Model kombi
Nie kłaść na osłonie ciężkich ani ostro zakończonych przedmiotów.
Otwieranie
Nacisnąć uchwyt na osłonie
przestrzeni bagażowej do tyłu; osłona
zwinie się automatycznie.
Zamykanie
Zdjąć osłonę przestrzeni bagażowej z zaczepów bocznych. Osłona zwinie
się automatycznie.
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w
zaczepach po obu stronach.
Do zakrycia luki pomiędzy osłoną
przestrzeni bagażowej a oparciami
tylnych foteli służy pokrywa kasety.
Zaczepić dwa zaczepy osłony
przestrzeni bagażowej do prętów
prowadzących zagłówków. Jeśli
zamontowana jest siatka
zabezpieczająca, przeciągnąć
zaczepy przez oczka siatki.

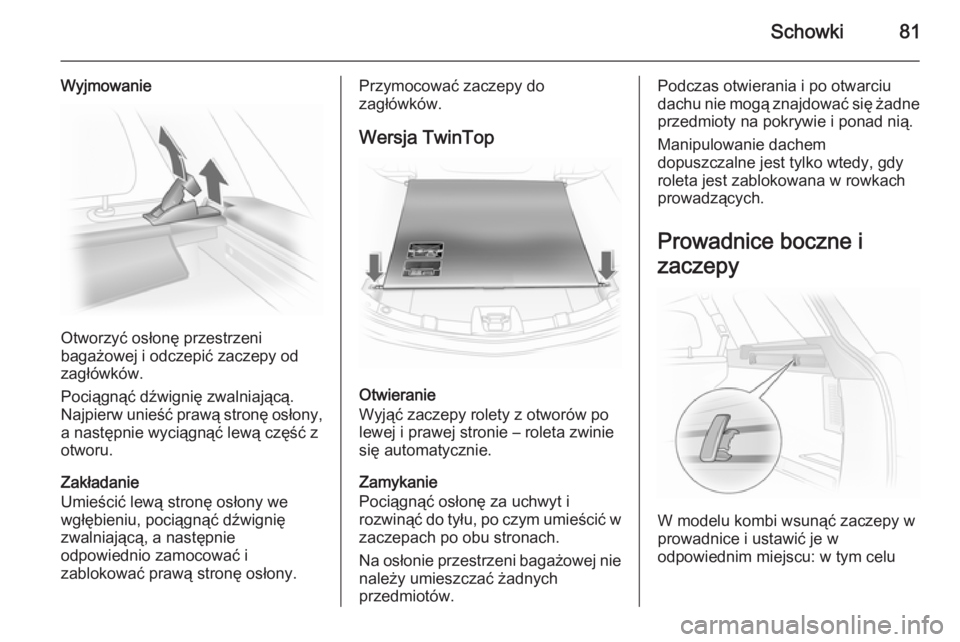

Schowki81
Wyjmowanie
Otworzyć osłonę przestrzeni
bagażowej i odczepić zaczepy od
zagłówków.
Pociągnąć dźwignię zwalniającą.
Najpierw unieść prawą stronę osłony, a następnie wyciągnąć lewą część z
otworu.
Zakładanie
Umieścić lewą stronę osłony we
wgłębieniu, pociągnąć dźwignię
zwalniającą, a następnie
odpowiednio zamocować i
zablokować prawą stronę osłony.
Przymocować zaczepy do
zagłówków.
Wersja TwinTop
Otwieranie
Wyjąć zaczepy rolety z otworów po
lewej i prawej stronie – roleta zwinie
się automatycznie.
Zamykanie
Pociągnąć osłonę za uchwyt i
rozwinąć do tyłu, po czym umieścić w
zaczepach po obu stronach.
Na osłonie przestrzeni bagażowej nie
należy umieszczać żadnych
przedmiotów.
Podczas otwierania i po otwarciu
dachu nie mogą znajdować się żadne przedmioty na pokrywie i ponad nią.
Manipulowanie dachem
dopuszczalne jest tylko wtedy, gdy
roleta jest zablokowana w rowkach
prowadzących.
Prowadnice boczne i
zaczepy
W modelu kombi wsunąć zaczepy w
prowadnice i ustawić je w
odpowiednim miejscu: w tym celu

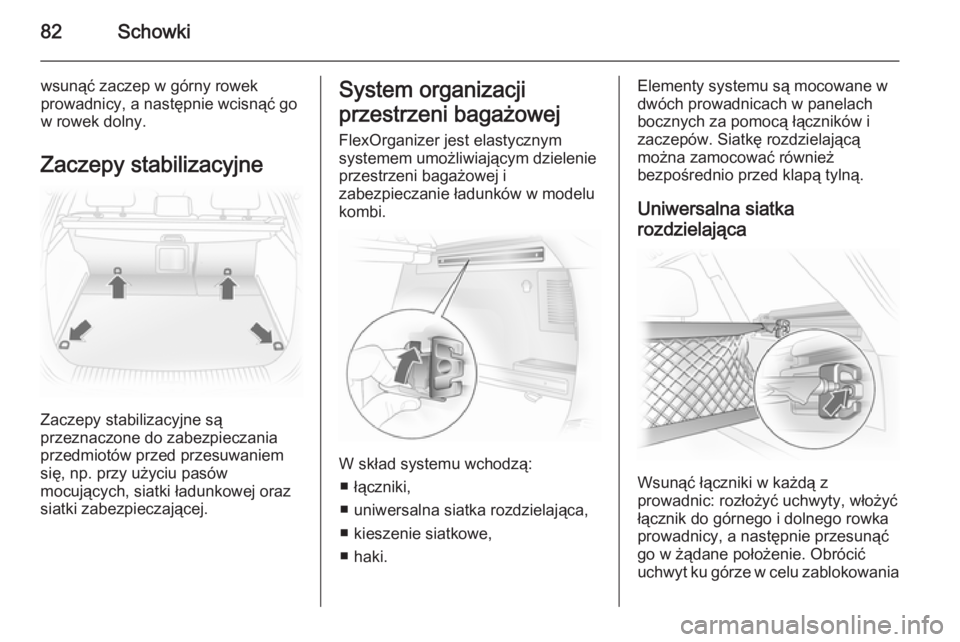

82Schowki
wsunąć zaczep w górny rowek
prowadnicy, a następnie wcisnąć go
w rowek dolny.
Zaczepy stabilizacyjne
Zaczepy stabilizacyjne są
przeznaczone do zabezpieczania
przedmiotów przed przesuwaniem
się, np. przy użyciu pasów
mocujących, siatki ładunkowej oraz
siatki zabezpieczającej.
System organizacji
przestrzeni bagażowej FlexOrganizer jest elastycznym
systemem umożliwiającym dzielenie
przestrzeni bagażowej i
zabezpieczanie ładunków w modelu kombi.
W skład systemu wchodzą:
■ łączniki,
■ uniwersalna siatka rozdzielająca,
■ kieszenie siatkowe,
■ haki.
Elementy systemu są mocowane w dwóch prowadnicach w panelach
bocznych za pomocą łączników i
zaczepów. Siatkę rozdzielającą
można zamocować również
bezpośrednio przed klapą tylną.
Uniwersalna siatka
rozdzielająca
Wsunąć łączniki w każdą z
prowadnic: rozłożyć uchwyty, włożyć
łącznik do górnego i dolnego rowka
prowadnicy, a następnie przesunąć
go w żądane położenie. Obrócić
uchwyt ku górze w celu zablokowania

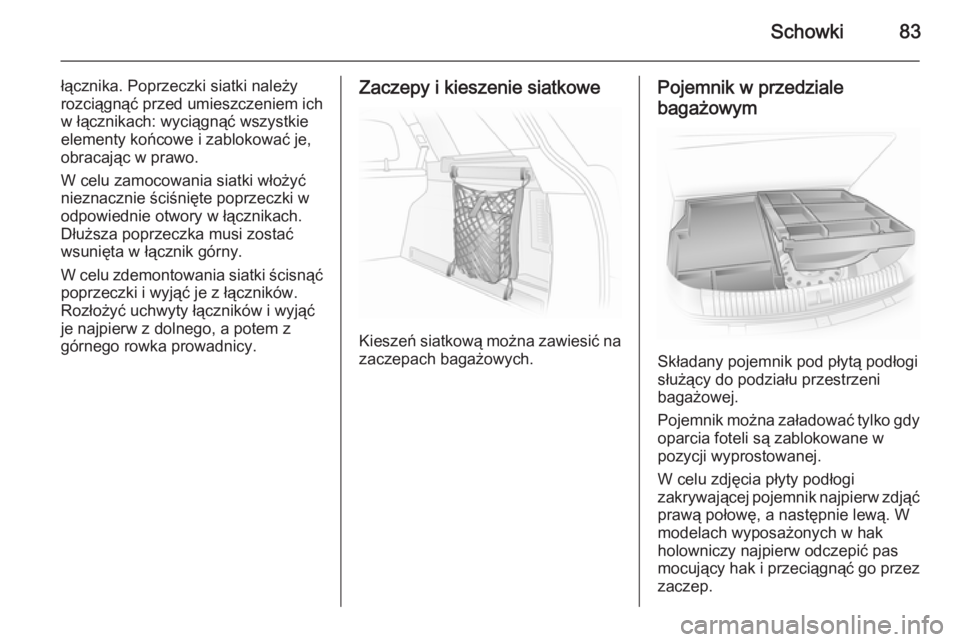

Schowki83
łącznika. Poprzeczki siatki należy
rozciągnąć przed umieszczeniem ich w łącznikach: wyciągnąć wszystkie
elementy końcowe i zablokować je,
obracając w prawo.
W celu zamocowania siatki włożyć
nieznacznie ściśnięte poprzeczki w
odpowiednie otwory w łącznikach.
Dłuższa poprzeczka musi zostać
wsunięta w łącznik górny.
W celu zdemontowania siatki ścisnąć poprzeczki i wyjąć je z łączników.Rozłożyć uchwyty łączników i wyjąć
je najpierw z dolnego, a potem z
górnego rowka prowadnicy.Zaczepy i kieszenie siatkowe
Kieszeń siatkową można zawiesić na
zaczepach bagażowych.
Pojemnik w przedziale
bagażowym
Składany pojemnik pod płytą podłogi
służący do podziału przestrzeni
bagażowej.
Pojemnik można załadować tylko gdy
oparcia foteli są zablokowane w
pozycji wyprostowanej.
W celu zdjęcia płyty podłogi
zakrywającej pojemnik najpierw zdjąć
prawą połowę, a następnie lewą. W modelach wyposażonych w hak
holowniczy najpierw odczepić pas
mocujący hak i przeciągnąć go przez zaczep.

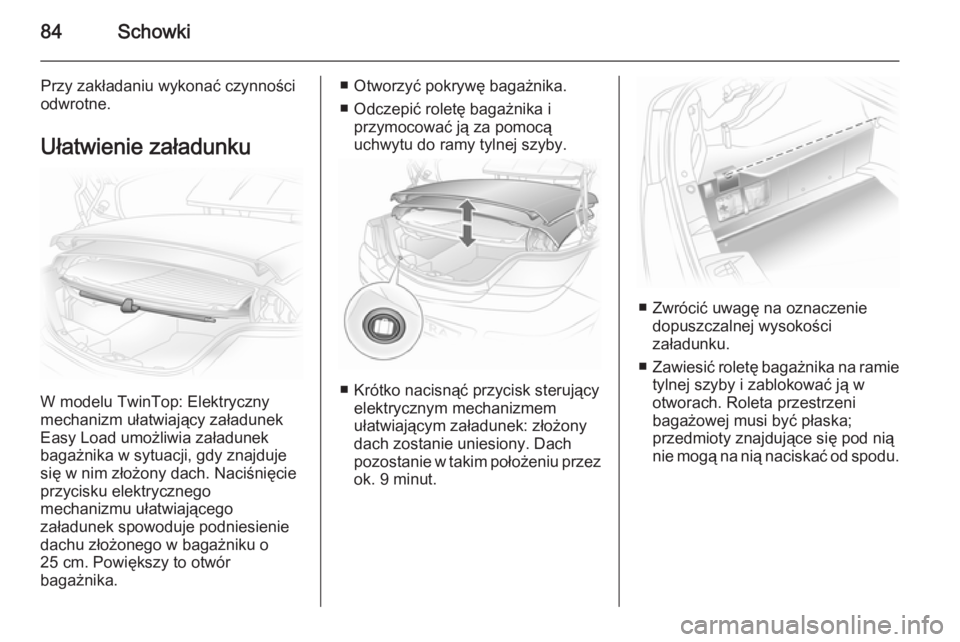

84Schowki
Przy zakładaniu wykonać czynnościodwrotne.
Ułatwienie załadunku
W modelu TwinTop: Elektryczny
mechanizm ułatwiający załadunek Easy Load umożliwia załadunek
bagażnika w sytuacji, gdy znajduje
się w nim złożony dach. Naciśnięcie
przycisku elektrycznego
mechanizmu ułatwiającego
załadunek spowoduje podniesienie
dachu złożonego w bagażniku o
25 cm. Powiększy to otwór
bagażnika.
■ Otworzyć pokrywę bagażnika.
■ Odczepić roletę bagażnika i przymocować ją za pomocą
uchwytu do ramy tylnej szyby.
■ Krótko nacisnąć przycisk sterujący elektrycznym mechanizmem
ułatwiającym załadunek: złożony
dach zostanie uniesiony. Dach
pozostanie w takim położeniu przez
ok. 9 minut.
■ Zwrócić uwagę na oznaczenie dopuszczalnej wysokości
załadunku.
■ Zawiesić roletę bagażnika na ramie
tylnej szyby i zablokować ją w
otworach. Roleta przestrzeni
bagażowej musi być płaska;
przedmioty znajdujące się pod nią
nie mogą na nią naciskać od spodu.

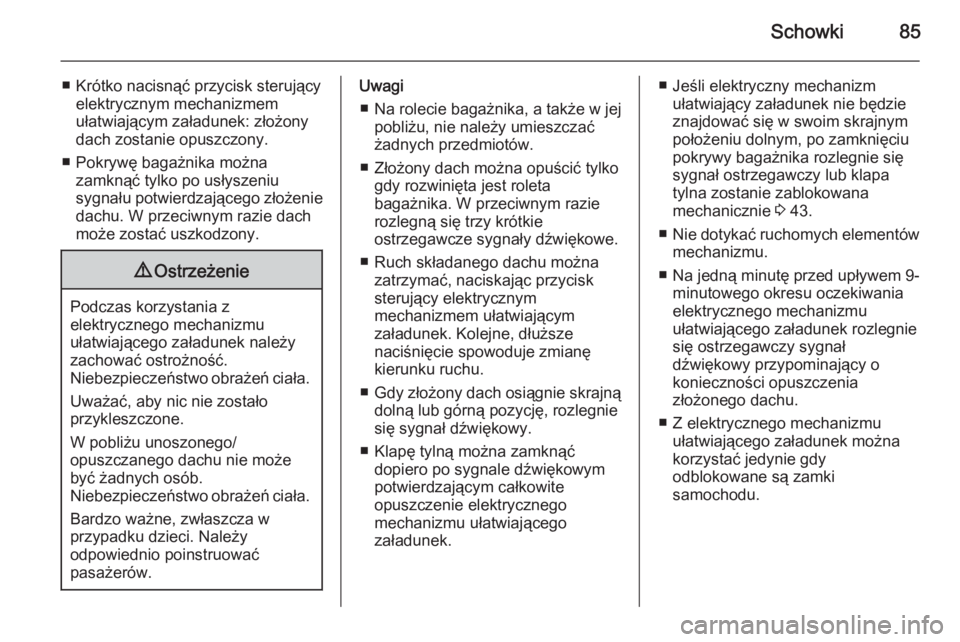

Schowki85
■ Krótko nacisnąć przycisk sterującyelektrycznym mechanizmem
ułatwiającym załadunek: złożony
dach zostanie opuszczony.
■ Pokrywę bagażnika można zamknąć tylko po usłyszeniu
sygnału potwierdzającego złożenie
dachu. W przeciwnym razie dach
może zostać uszkodzony.9 Ostrzeżenie
Podczas korzystania z
elektrycznego mechanizmu
ułatwiającego załadunek należy
zachować ostrożność.
Niebezpieczeństwo obrażeń ciała.
Uważać, aby nic nie zostało
przykleszczone.
W pobliżu unoszonego/
opuszczanego dachu nie może
być żadnych osób.
Niebezpieczeństwo obrażeń ciała.
Bardzo ważne, zwłaszcza w
przypadku dzieci. Należy
odpowiednio poinstruować
pasażerów.
Uwagi
■ Na rolecie bagażnika, a także w jej pobliżu, nie należy umieszczać
żadnych przedmiotów.
■ Złożony dach można opuścić tylko gdy rozwinięta jest roleta
bagażnika. W przeciwnym razie rozlegną się trzy krótkie
ostrzegawcze sygnały dźwiękowe.
■ Ruch składanego dachu można zatrzymać, naciskając przycisk
sterujący elektrycznym
mechanizmem ułatwiającym
załadunek. Kolejne, dłuższe
naciśnięcie spowoduje zmianę
kierunku ruchu.
■ Gdy złożony dach osiągnie skrajną
dolną lub górną pozycję, rozlegnie
się sygnał dźwiękowy.
■ Klapę tylną można zamknąć dopiero po sygnale dźwiękowympotwierdzającym całkowite
opuszczenie elektrycznego
mechanizmu ułatwiającego
załadunek.■ Jeśli elektryczny mechanizm ułatwiający załadunek nie będzie
znajdować się w swoim skrajnym
położeniu dolnym, po zamknięciu
pokrywy bagażnika rozlegnie się
sygnał ostrzegawczy lub klapa
tylna zostanie zablokowana
mechanicznie 3 43.
■ Nie dotykać ruchomych elementów
mechanizmu.
■ Na jedną minutę przed upływem 9-
minutowego okresu oczekiwania elektrycznego mechanizmu
ułatwiającego załadunek rozlegnie
się ostrzegawczy sygnał
dźwiękowy przypominający o
konieczności opuszczenia
złożonego dachu.
■ Z elektrycznego mechanizmu ułatwiającego załadunek można
korzystać jedynie gdy
odblokowane są zamki
samochodu.

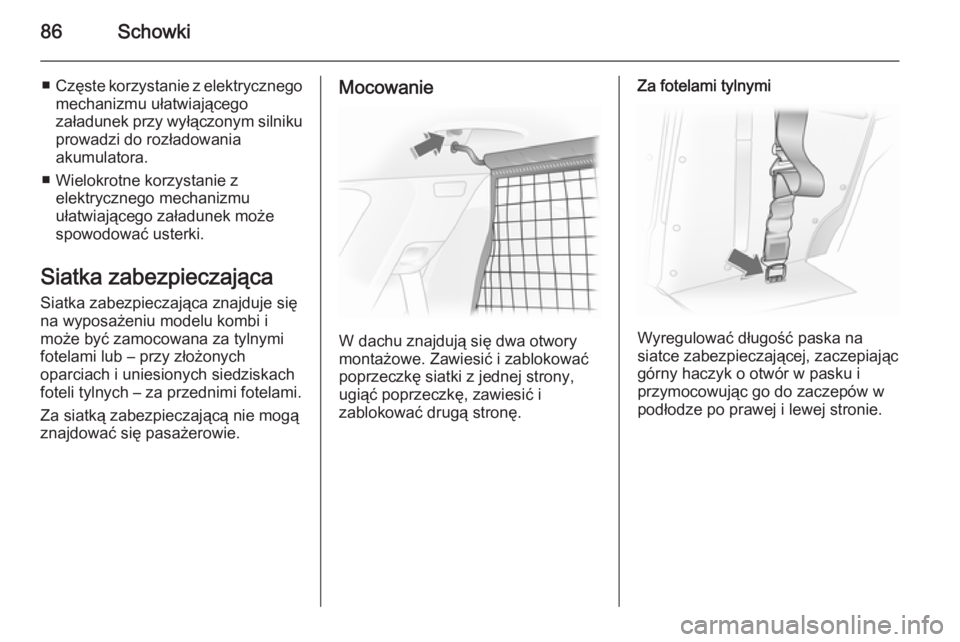

86Schowki
■Częste korzystanie z elektrycznego
mechanizmu ułatwiającego
załadunek przy wyłączonym silniku
prowadzi do rozładowania
akumulatora.
■ Wielokrotne korzystanie z elektrycznego mechanizmu
ułatwiającego załadunek może spowodować usterki.
Siatka zabezpieczająca Siatka zabezpieczająca znajduje sięna wyposażeniu modelu kombi i
może być zamocowana za tylnymi
fotelami lub – przy złożonych
oparciach i uniesionych siedziskach
foteli tylnych – za przednimi fotelami.
Za siatką zabezpieczającą nie mogą
znajdować się pasażerowie.Mocowanie
W dachu znajdują się dwa otwory
montażowe. Zawiesić i zablokować
poprzeczkę siatki z jednej strony,
ugiąć poprzeczkę, zawiesić i
zablokować drugą stronę.
Za fotelami tylnymi
Wyregulować długość paska na
siatce zabezpieczającej, zaczepiając
górny haczyk o otwór w pasku i
przymocowując go do zaczepów w
podłodze po prawej i lewej stronie.

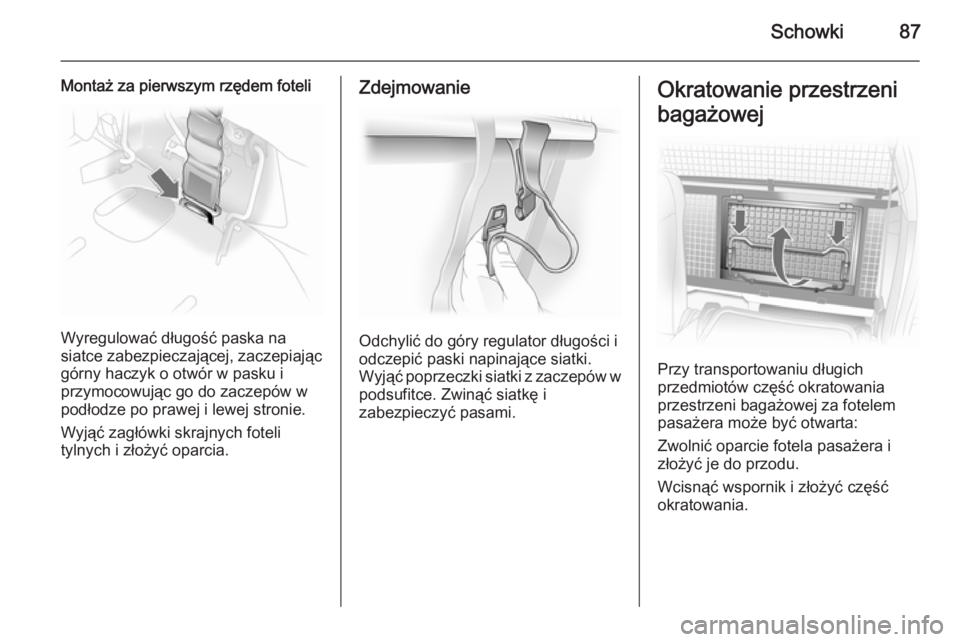

Schowki87
Montaż za pierwszym rzędem foteli
Wyregulować długość paska na
siatce zabezpieczającej, zaczepiając
górny haczyk o otwór w pasku i
przymocowując go do zaczepów w
podłodze po prawej i lewej stronie.
Wyjąć zagłówki skrajnych foteli
tylnych i złożyć oparcia.
Zdejmowanie
Odchylić do góry regulator długości i
odczepić paski napinające siatki.
Wyjąć poprzeczki siatki z zaczepów w
podsufitce. Zwinąć siatkę i
zabezpieczyć pasami.
Okratowanie przestrzeni
bagażowej
Przy transportowaniu długich
przedmiotów część okratowania
przestrzeni bagażowej za fotelem
pasażera może być otwarta:
Zwolnić oparcie fotela pasażera i
złożyć je do przodu.
Wcisnąć wspornik i złożyć część
okratowania.

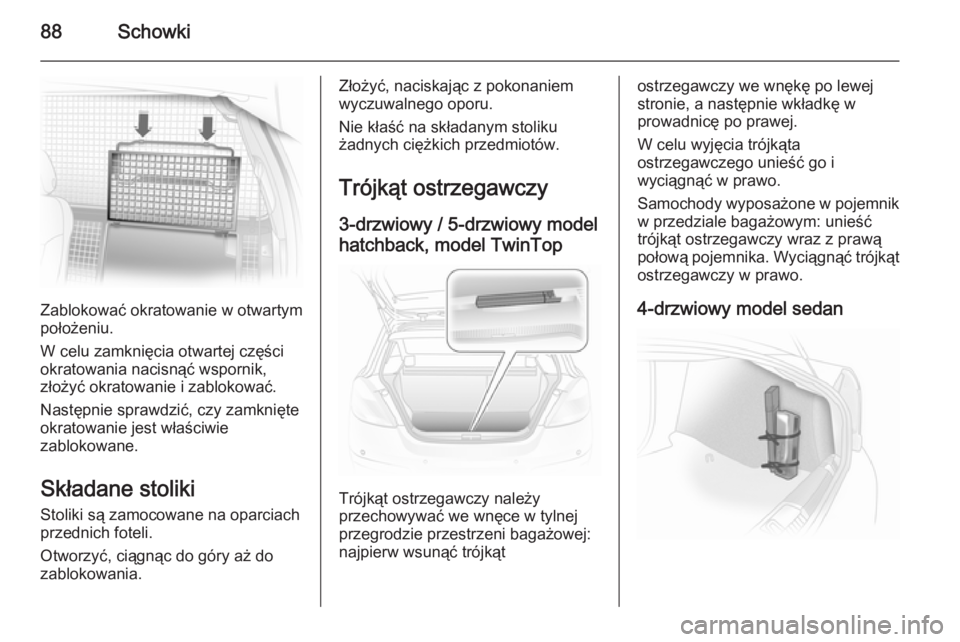

88Schowki
Zablokować okratowanie w otwartym
położeniu.
W celu zamknięcia otwartej części
okratowania nacisnąć wspornik,
złożyć okratowanie i zablokować.
Następnie sprawdzić, czy zamknięte
okratowanie jest właściwie
zablokowane.
Składane stoliki
Stoliki są zamocowane na oparciach
przednich foteli.
Otworzyć, ciągnąc do góry aż do
zablokowania.
Złożyć, naciskając z pokonaniem
wyczuwalnego oporu.
Nie kłaść na składanym stoliku
żadnych ciężkich przedmiotów.
Trójkąt ostrzegawczy
3-drzwiowy / 5-drzwiowy model hatchback, model TwinTop
Trójkąt ostrzegawczy należy
przechowywać we wnęce w tylnej
przegrodzie przestrzeni bagażowej:
najpierw wsunąć trójkąt
ostrzegawczy we wnękę po lewej
stronie, a następnie wkładkę w
prowadnicę po prawej.
W celu wyjęcia trójkąta
ostrzegawczego unieść go i
wyciągnąć w prawo.
Samochody wyposażone w pojemnik w przedziale bagażowym: unieśćtrójkąt ostrzegawczy wraz z prawą
połową pojemnika. Wyciągnąć trójkąt
ostrzegawczy w prawo.
4-drzwiowy model sedan
