OPEL ASTRA H 2014 Omaniku käsiraamat (in Estonian)

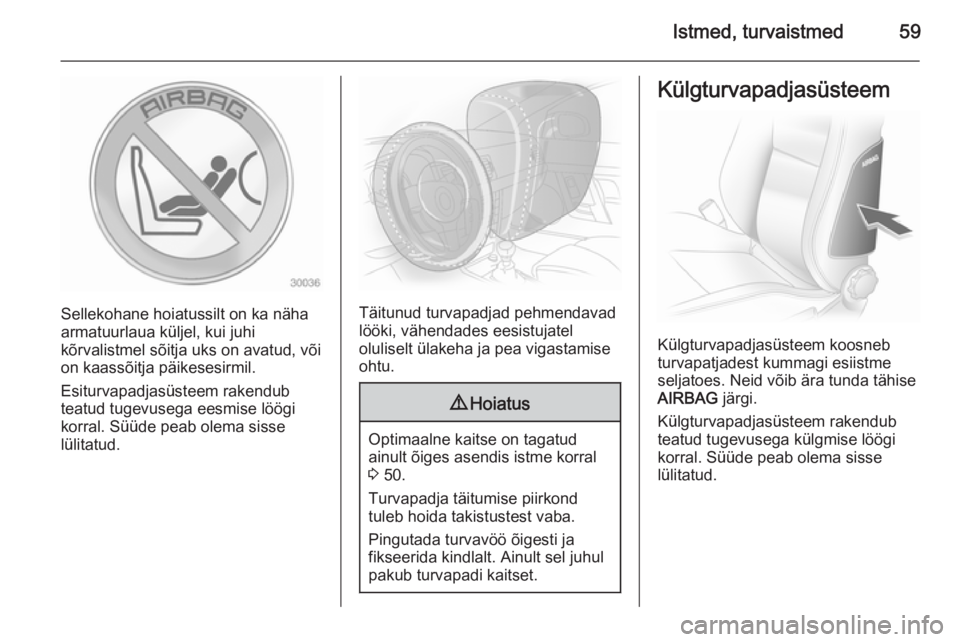

Istmed, turvaistmed59
Sellekohane hoiatussilt on ka näha
armatuurlaua küljel, kui juhi
kõrvalistmel sõitja uks on avatud, või
on kaassõitja päikesesirmil.
Esiturvapadjasüsteem rakendub
teatud tugevusega eesmise löögi
korral. Süüde peab olema sisse
lülitatud.Täitunud turvapadjad pehmendavad
lööki, vähendades eesistujatel
oluliselt ülakeha ja pea vigastamise
ohtu.
9 Hoiatus
Optimaalne kaitse on tagatud
ainult õiges asendis istme korral
3 50.
Turvapadja täitumise piirkond
tuleb hoida takistustest vaba.
Pingutada turvavöö õigesti ja
fikseerida kindlalt. Ainult sel juhul
pakub turvapadi kaitset.
Külgturvapadjasüsteem
Külgturvapadjasüsteem koosneb
turvapatjadest kummagi esiistme
seljatoes. Neid võib ära tunda tähise
AIRBAG järgi.
Külgturvapadjasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.

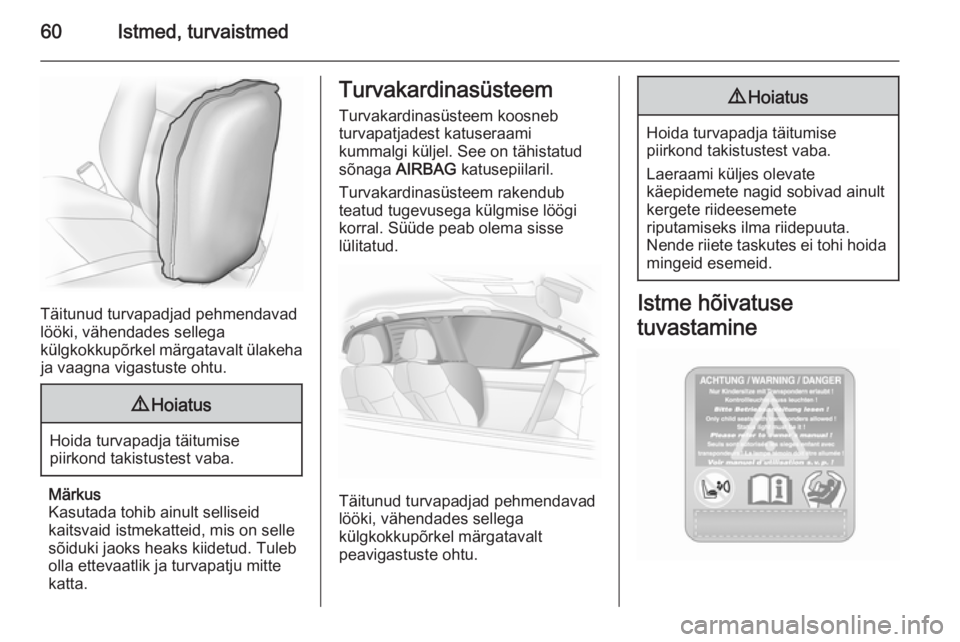

60Istmed, turvaistmed
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt ülakeha ja vaagna vigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Märkus
Kasutada tohib ainult selliseid
kaitsvaid istmekatteid, mis on selle
sõiduki jaoks heaks kiidetud. Tuleb olla ettevaatlik ja turvapatju mitte
katta.
Turvakardinasüsteem
Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. See on tähistatud
sõnaga AIRBAG katusepiilaril.
Turvakardinasüsteem rakendub teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.
Istme hõivatuse
tuvastamine

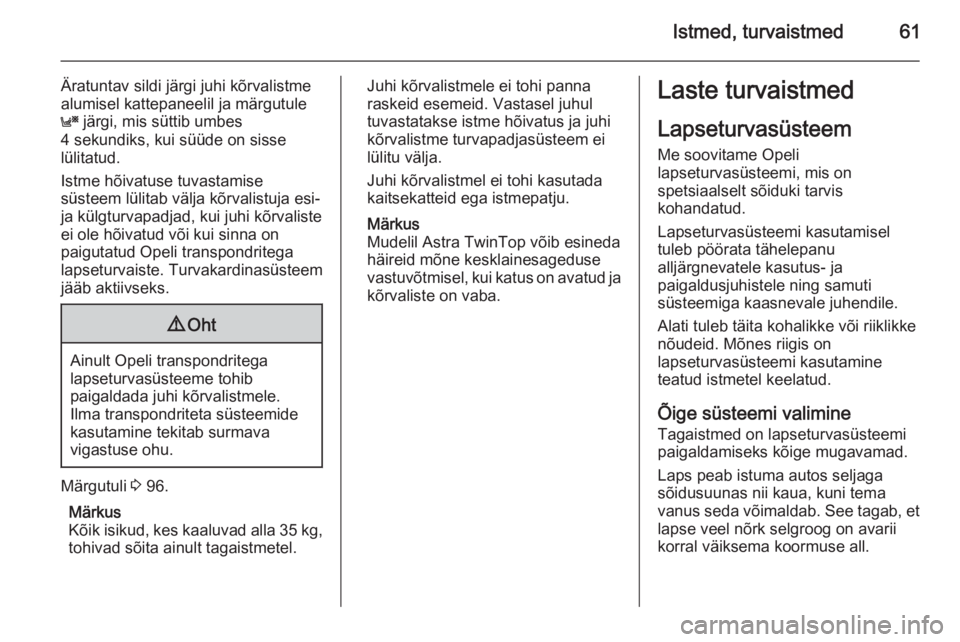

Istmed, turvaistmed61
Äratuntav sildi järgi juhi kõrvalistme
alumisel kattepaneelil ja märgutule
y järgi, mis süttib umbes
4 sekundiks, kui süüde on sisse
lülitatud.
Istme hõivatuse tuvastamise
süsteem lülitab välja kõrvalistuja esi-
ja külgturvapadjad, kui juhi kõrvaliste
ei ole hõivatud või kui sinna on
paigutatud Opeli transpondritega
lapseturvaiste. Turvakardinasüsteem
jääb aktiivseks.9 Oht
Ainult Opeli transpondritega
lapseturvasüsteeme tohib
paigaldada juhi kõrvalistmele.
Ilma transpondriteta süsteemide
kasutamine tekitab surmava
vigastuse ohu.
Märgutuli 3 96.
Märkus
Kõik isikud, kes kaaluvad alla 35 kg,
tohivad sõita ainult tagaistmetel.
Juhi kõrvalistmele ei tohi panna
raskeid esemeid. Vastasel juhul
tuvastatakse istme hõivatus ja juhi
kõrvalistme turvapadjasüsteem ei
lülitu välja.
Juhi kõrvalistmel ei tohi kasutada kaitsekatteid ega istmepatju.
Märkus
Mudelil Astra TwinTop võib esineda
häireid mõne kesklainesageduse
vastuvõtmisel, kui katus on avatud ja
kõrvaliste on vaba.Laste turvaistmed
Lapseturvasüsteem Me soovitame Opeli
lapseturvasüsteemi, mis on
spetsiaalselt sõiduki tarvis
kohandatud.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.
Alati tuleb täita kohalikke või riiklikke nõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.
Õige süsteemi valimine Tagaistmed on lapseturvasüsteemi
paigaldamiseks kõige mugavamad.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et
lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.

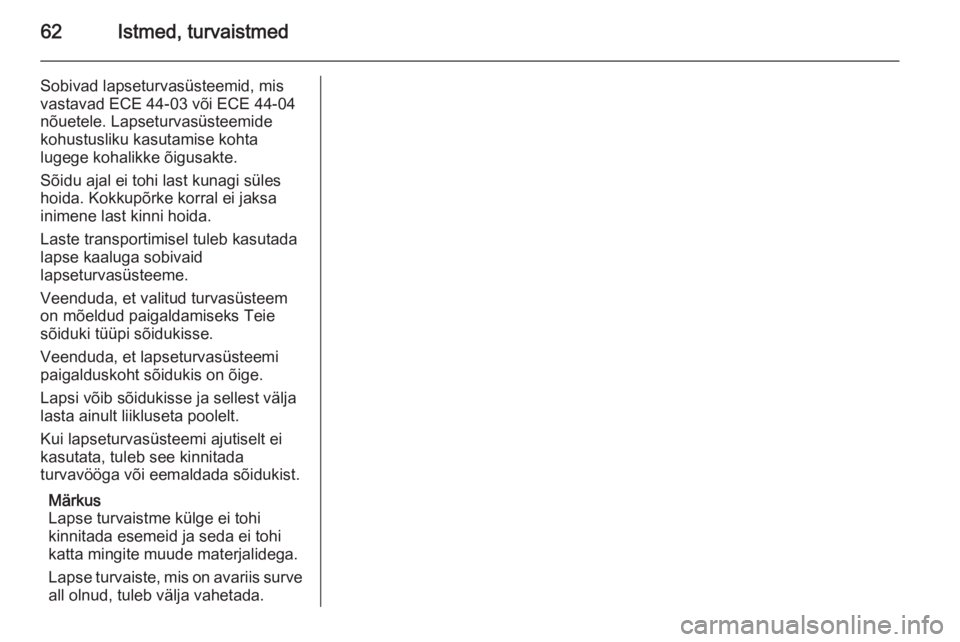

62Istmed, turvaistmed
Sobivad lapseturvasüsteemid, mis
vastavad ECE 44-03 või ECE 44-04
nõuetele. Lapseturvasüsteemide
kohustusliku kasutamise kohta
lugege kohalikke õigusakte.
Sõidu ajal ei tohi last kunagi süles
hoida. Kokkupõrke korral ei jaksa
inimene last kinni hoida.
Laste transportimisel tuleb kasutada
lapse kaaluga sobivaid
lapseturvasüsteeme.
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks Teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige.
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.
Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või eemaldada sõidukist.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve all olnud, tuleb välja vahetada.

Istmed, turvaistmed63Lapse turvaistme kinnituskohad
Lubatud võimalused lapse turvasüsteemi paigaldamiseksKaal ja vanuserühmJuhi kõrvalistmel 1)Välimistel
tagaistmetelKeskmisel
tagaistmel 2)Rühm 0: kuni 10 kg
või kuni ligikaudu kümnekuune
Rühm 0+: kuni 13 kg või kuni ligikaudu kaheaastaneB1
, ++U, +URühm I: 9 kuni 18 kg või ligikaudu 8-kuusest 4-aastaseniB2
, ++U, +URühm II: 15 kuni 25 kg või ligikaudu 3- kuni 7-aastane
Rühm III: 22 kuni 36 kg või 6- kuni 12-aastaneXUUB1=Piiratud, ainult istme hõivatuse tuvastamise süsteem ja Opeli transpondritega lapseturvasüsteem.
Kui lapse turvaiste on kolmepunktiturvavööga kinnitatud, tuleb istme kõrgus seada kõige ülemisse asendisse.
Nihutada juhi kõrvaliste nii taha, kui võimalik, ja seada kõrvalistme turvavöö kinnituspunkt kõige madalamasse
asendisse.B 2=Piiratud, ainult istme hõivatuse tuvastamise süsteem ja Opeli transpondritega lapseturvasüsteem.
Kui lapse turvaiste on kolmepunktiturvavööga kinnitatud, tuleb istme kõrgus seada kõige ülemisse asendisse. Nihutada juhi kõrvaliste nii taha, kui võimalik, et kõrvalistme turvavöö kulgeks kinnituspunktist ettepoole.U=Lubatud koos kolmepunktikinnitusega turvavööga.+=Iste on saadaval ISOFIX ja ülemise kinnitusrihma kinnitusklambritega.++=Iste on saadaval ISOFIX kinnitusklambritega.X=Selles kaalurühmas ei ole lapseturvasüsteem lubatud.1) Ei ole lubatud 4-ukselisel sedaanil.
2) Ei ole lubatud Astra TwinTopil.

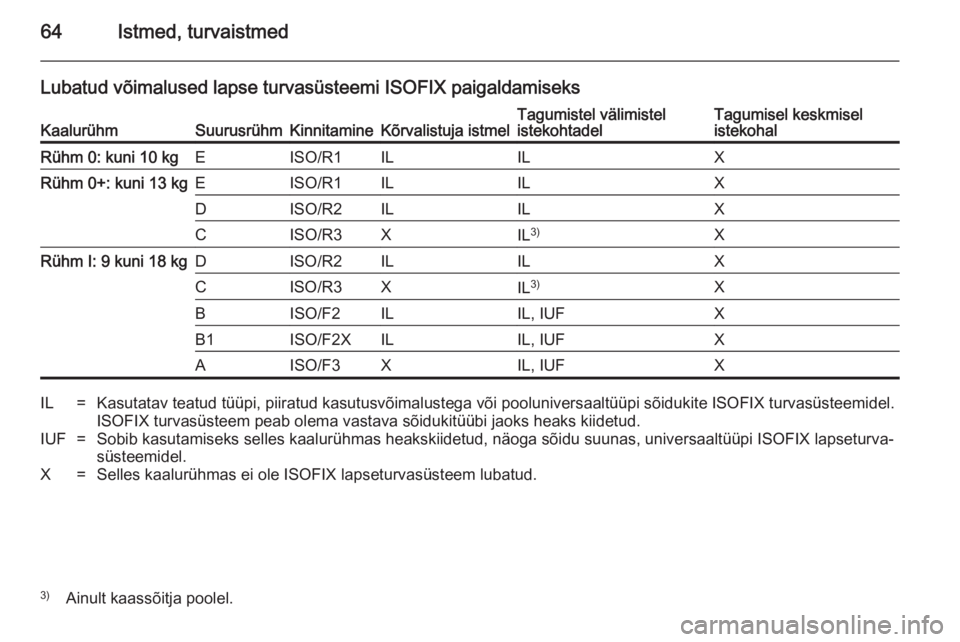

64Istmed, turvaistmed
Lubatud võimalused lapse turvasüsteemi ISOFIX paigaldamiseksKaalurühmSuurusrühmKinnitamineKõrvalistuja istmelTagumistel välimistel
istekohtadelTagumisel keskmisel
istekohalRühm 0: kuni 10 kgEISO/R1ILILXRühm 0+: kuni 13 kgEISO/R1ILILXDISO/R2ILILXCISO/R3XIL 3)XRühm I: 9 kuni 18 kgDISO/R2ILILXCISO/R3XIL3)XBISO/F2ILIL, IUFXB1ISO/F2XILIL, IUFXAISO/F3XIL, IUFXIL=Kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIX turvasüsteemidel.
ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF=Sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX lapseturva‐
süsteemidel.X=Selles kaalurühmas ei ole ISOFIX lapseturvasüsteem lubatud.3) Ainult kaassõitja poolel.

Istmed, turvaistmed65
ISOFIX suurusrühm ja istmeseadeA - ISO/F3=Näoga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kg.B - ISO/F2=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X=Näoga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kg.C - ISO/R3=Seljaga sõidu suunas paiknev lapse turvasüsteem kõige suurematele lastele kaalurühmas kuni 13 kg.D - ISO/R2=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.E - ISO/R1=Seljaga sõidu suunas paiknev lapse turvasüsteem väiksematele lastele kaalurühmas kuni 13 kg.

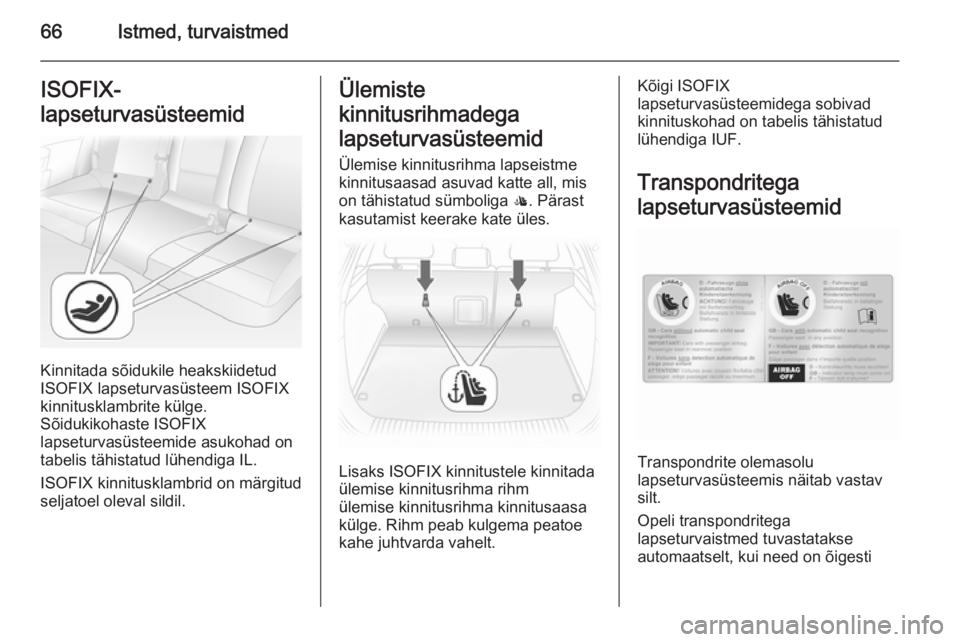

66Istmed, turvaistmedISOFIX-
lapseturvasüsteemid
Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on tabelis tähistatud lühendiga IL.
ISOFIX kinnitusklambrid on märgitud seljatoel oleval sildil.
Ülemiste
kinnitusrihmadega
lapseturvasüsteemid Ülemise kinnitusrihma lapseistme
kinnitusaasad asuvad katte all, mis on tähistatud sümboliga :. Pärast
kasutamist keerake kate üles.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm
ülemise kinnitusrihma kinnitusaasa
külge. Rihm peab kulgema peatoe
kahe juhtvarda vahelt.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.
Transpondritega
lapseturvasüsteemid
Transpondrite olemasolu
lapseturvasüsteemis näitab vastav
silt.
Opeli transpondritega
lapseturvaistmed tuvastatakse
automaatselt, kui need on õigesti

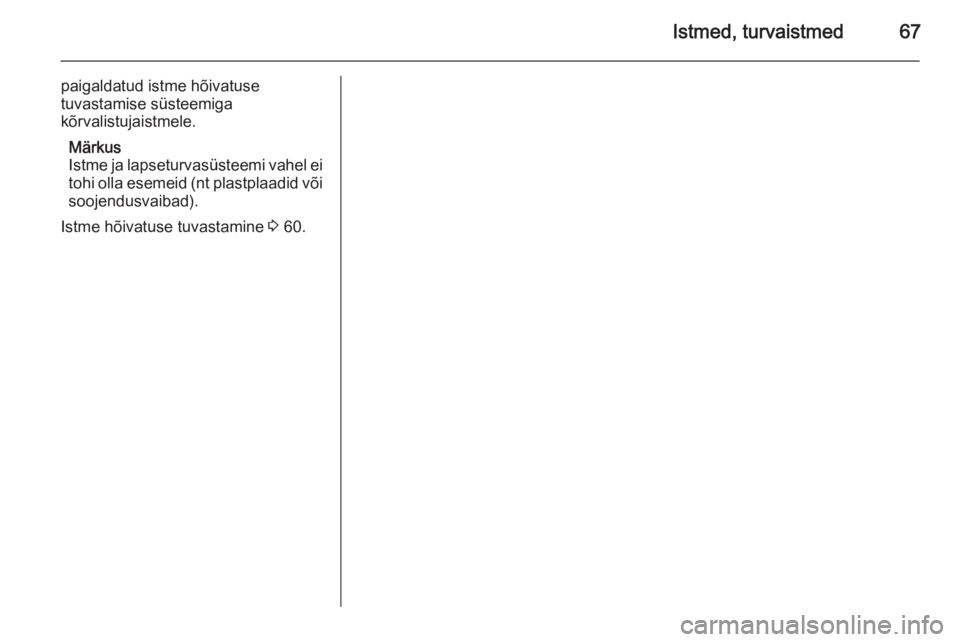

Istmed, turvaistmed67
paigaldatud istme hõivatuse
tuvastamise süsteemiga
kõrvalistujaistmele.
Märkus
Istme ja lapseturvasüsteemi vahel ei tohi olla esemeid (nt plastplaadid või
soojendusvaibad).
Istme hõivatuse tuvastamine 3 60.

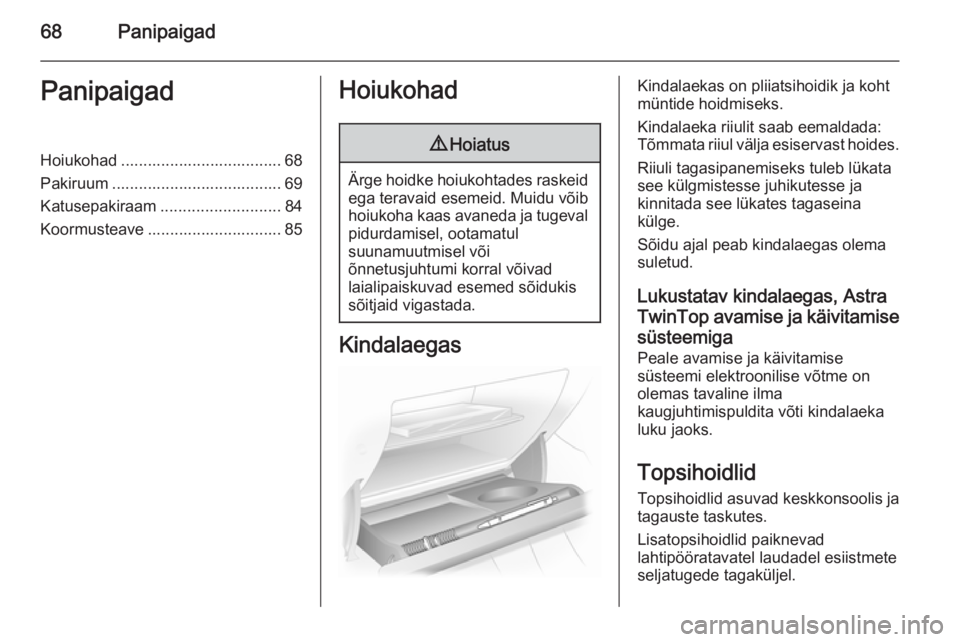

68PanipaigadPanipaigadHoiukohad .................................... 68
Pakiruum ...................................... 69
Katusepakiraam ........................... 84
Koormusteave .............................. 85Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaekas on pliiatsihoidik ja koht
müntide hoidmiseks.
Kindalaeka riiulit saab eemaldada: Tõmmata riiul välja esiservast hoides.
Riiuli tagasipanemiseks tuleb lükata
see külgmistesse juhikutesse ja
kinnitada see lükates tagaseina
külge.
Sõidu ajal peab kindalaegas olema
suletud.
Lukustatav kindalaegas, Astra
TwinTop avamise ja käivitamise
süsteemiga Peale avamise ja käivitamise
süsteemi elektroonilise võtme on
olemas tavaline ilma
kaugjuhtimispuldita võti kindalaeka
luku jaoks.
Topsihoidlid
Topsihoidlid asuvad keskkonsoolis ja
tagauste taskutes.
Lisatopsihoidlid paiknevad
lahtipööratavatel laudadel esiistmete
seljatugede tagaküljel.
