OPEL ASTRA H 2014 Omaniku käsiraamat (in Estonian)

Panipaigad69Päikseprillihoidik
Avamiseks pöörata alla.
Ärge kasutage raskete asjade
hoidmiseks.
Panipaik käetoes
Panipaik eesmises käetoes
Avamiseks vajutada nuppu ja avada
käetoe ülemine osa.
Pakiruum
Pakiruumi pikendus,
3-ukseline / 5-ukseline sedaan
Tagaistme seljatugede
allapööramine
Lükata peatoed lõpuni alla või
eemaldada 3 48.
Nihutada esiistet pisut ettepoole.
Vabastada seljatugi (ühes tükis või
kaheosaline) vabastusnupu abil ühelt
või mõlemalt küljelt ja pöörata
seljatugi alla istmepadjale.

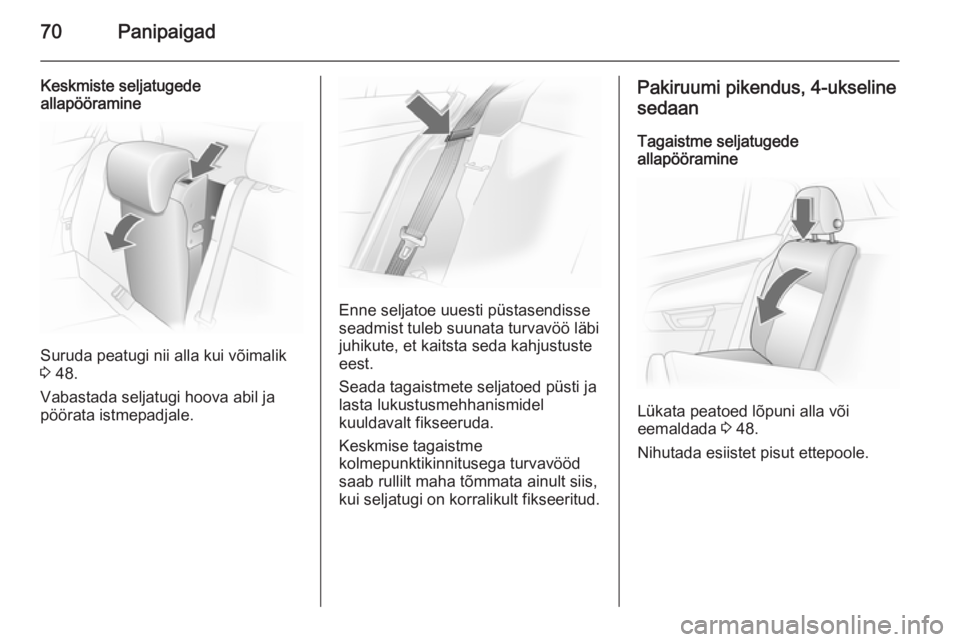

70Panipaigad
Keskmiste seljatugede
allapööramine
Suruda peatugi nii alla kui võimalik
3 48.
Vabastada seljatugi hoova abil ja
pöörata istmepadjale.
Enne seljatoe uuesti püstasendisse
seadmist tuleb suunata turvavöö läbi
juhikute, et kaitsta seda kahjustuste eest.
Seada tagaistmete seljatoed püsti ja
lasta lukustusmehhanismidel
kuuldavalt fikseeruda.
Keskmise tagaistme
kolmepunktikinnitusega turvavööd
saab rullilt maha tõmmata ainult siis,
kui seljatugi on korralikult fikseeritud.
Pakiruumi pikendus, 4-ukseline
sedaan
Tagaistme seljatugede
allapööramine
Lükata peatoed lõpuni alla või
eemaldada 3 48.
Nihutada esiistet pisut ettepoole.

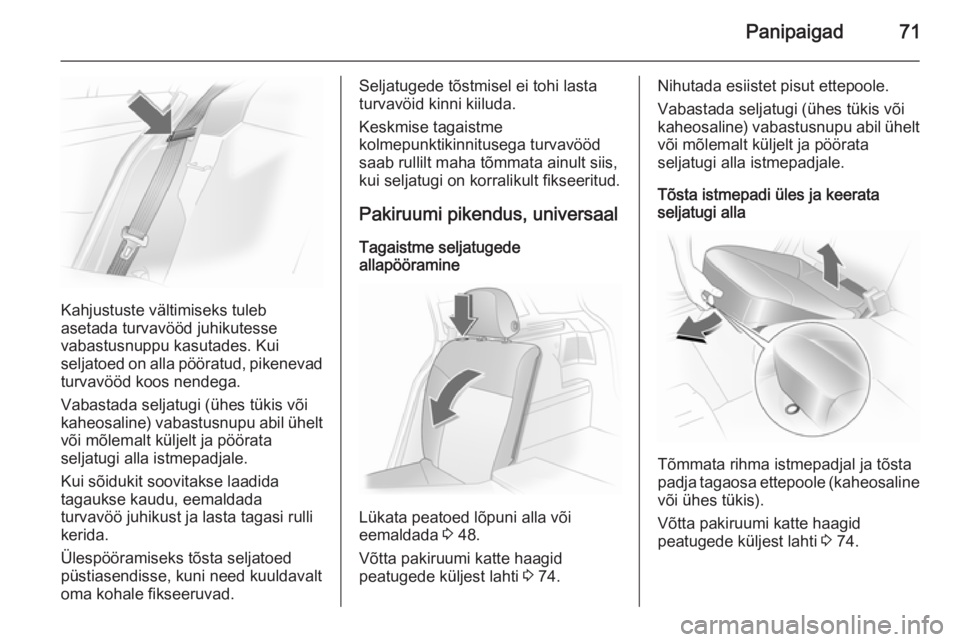

Panipaigad71
Kahjustuste vältimiseks tuleb
asetada turvavööd juhikutesse
vabastusnuppu kasutades. Kui
seljatoed on alla pööratud, pikenevad turvavööd koos nendega.
Vabastada seljatugi (ühes tükis või
kaheosaline) vabastusnupu abil ühelt
või mõlemalt küljelt ja pöörata
seljatugi alla istmepadjale.
Kui sõidukit soovitakse laadida
tagaukse kaudu, eemaldada
turvavöö juhikust ja lasta tagasi rulli
kerida.
Ülespööramiseks tõsta seljatoed
püstiasendisse, kuni need kuuldavalt oma kohale fikseeruvad.
Seljatugede tõstmisel ei tohi lasta
turvavöid kinni kiiluda.
Keskmise tagaistme
kolmepunktikinnitusega turvavööd
saab rullilt maha tõmmata ainult siis,
kui seljatugi on korralikult fikseeritud.
Pakiruumi pikendus, universaal Tagaistme seljatugede
allapööramine
Lükata peatoed lõpuni alla või
eemaldada 3 48.
Võtta pakiruumi katte haagid
peatugede küljest lahti 3 74.
Nihutada esiistet pisut ettepoole.
Vabastada seljatugi (ühes tükis või
kaheosaline) vabastusnupu abil ühelt
või mõlemalt küljelt ja pöörata
seljatugi alla istmepadjale.
Tõsta istmepadi üles ja keerata
seljatugi alla
Tõmmata rihma istmepadjal ja tõsta
padja tagaosa ettepoole (kaheosaline
või ühes tükis).
Võtta pakiruumi katte haagid
peatugede küljest lahti 3 74.

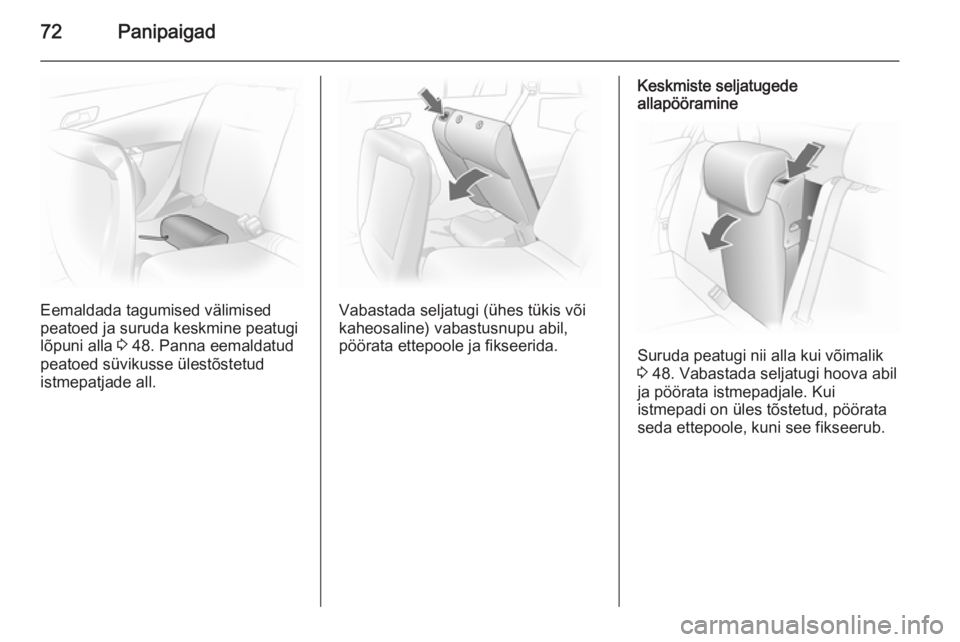

72Panipaigad
Eemaldada tagumised välimised
peatoed ja suruda keskmine peatugi lõpuni alla 3 48. Panna eemaldatud
peatoed süvikusse ülestõstetud
istmepatjade all.Vabastada seljatugi (ühes tükis või
kaheosaline) vabastusnupu abil,
pöörata ettepoole ja fikseerida.
Keskmiste seljatugede
allapööramine
Suruda peatugi nii alla kui võimalik
3 48. Vabastada seljatugi hoova abil
ja pöörata istmepadjale. Kui
istmepadi on üles tõstetud, pöörata
seda ettepoole, kuni see fikseerub.

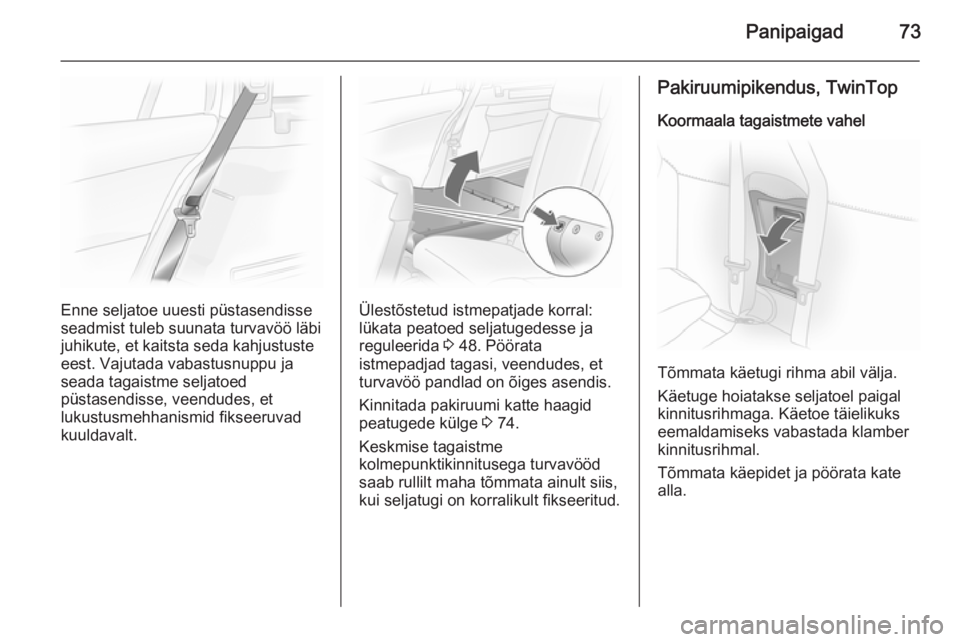

Panipaigad73
Enne seljatoe uuesti püstasendisse
seadmist tuleb suunata turvavöö läbi
juhikute, et kaitsta seda kahjustuste eest. Vajutada vabastusnuppu ja
seada tagaistme seljatoed
püstasendisse, veendudes, et
lukustusmehhanismid fikseeruvad
kuuldavalt.Ülestõstetud istmepatjade korral:
lükata peatoed seljatugedesse ja
reguleerida 3 48. Pöörata
istmepadjad tagasi, veendudes, et
turvavöö pandlad on õiges asendis.
Kinnitada pakiruumi katte haagid
peatugede külge 3 74.
Keskmise tagaistme
kolmepunktikinnitusega turvavööd
saab rullilt maha tõmmata ainult siis,
kui seljatugi on korralikult fikseeritud.
Pakiruumipikendus, TwinTop
Koormaala tagaistmete vahel
Tõmmata käetugi rihma abil välja.
Käetuge hoiatakse seljatoel paigal
kinnitusrihmaga. Käetoe täielikuks
eemaldamiseks vabastada klamber
kinnitusrihmal.
Tõmmata käepidet ja pöörata kate
alla.

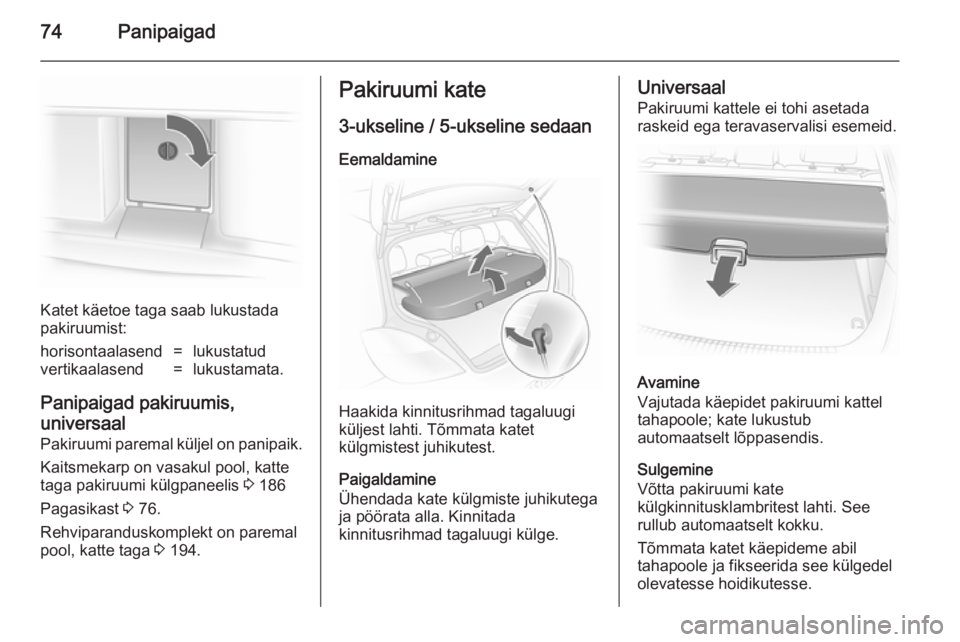

74Panipaigad
Katet käetoe taga saab lukustada
pakiruumist:
horisontaalasend=lukustatudvertikaalasend=lukustamata.
Panipaigad pakiruumis,
universaal
Pakiruumi paremal küljel on panipaik.
Kaitsmekarp on vasakul pool, katte taga pakiruumi külgpaneelis 3 186
Pagasikast 3 76.
Rehviparanduskomplekt on paremal
pool, katte taga 3 194.
Pakiruumi kate
3-ukseline / 5-ukseline sedaan Eemaldamine
Haakida kinnitusrihmad tagaluugi
küljest lahti. Tõmmata katet
külgmistest juhikutest.
Paigaldamine
Ühendada kate külgmiste juhikutega
ja pöörata alla. Kinnitada
kinnitusrihmad tagaluugi külge.
Universaal
Pakiruumi kattele ei tohi asetadaraskeid ega teravaservalisi esemeid.
Avamine
Vajutada käepidet pakiruumi kattel
tahapoole; kate lukustub
automaatselt lõppasendis.
Sulgemine
Võtta pakiruumi kate
külgkinnitusklambritest lahti. See
rullub automaatselt kokku.
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.

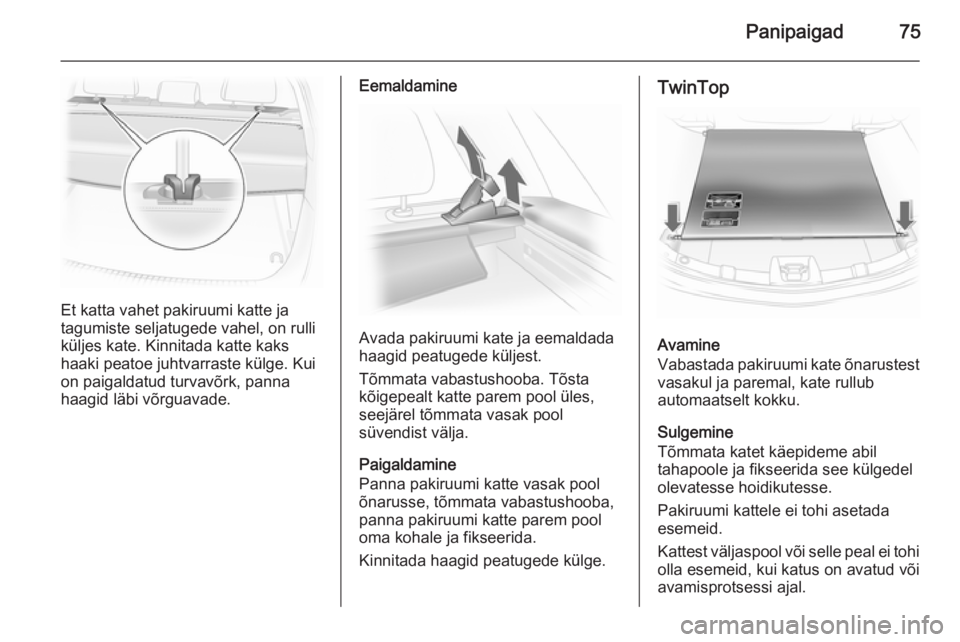

Panipaigad75
Et katta vahet pakiruumi katte ja
tagumiste seljatugede vahel, on rulli
küljes kate. Kinnitada katte kaks
haaki peatoe juhtvarraste külge. Kui
on paigaldatud turvavõrk, panna
haagid läbi võrguavade.
Eemaldamine
Avada pakiruumi kate ja eemaldada
haagid peatugede küljest.
Tõmmata vabastushooba. Tõsta
kõigepealt katte parem pool üles,
seejärel tõmmata vasak pool
süvendist välja.
Paigaldamine
Panna pakiruumi katte vasak pool
õnarusse, tõmmata vabastushooba,
panna pakiruumi katte parem pool
oma kohale ja fikseerida.
Kinnitada haagid peatugede külge.
TwinTop
Avamine
Vabastada pakiruumi kate õnarustest vasakul ja paremal, kate rullub
automaatselt kokku.
Sulgemine
Tõmmata katet käepideme abil
tahapoole ja fikseerida see külgedel
olevatesse hoidikutesse.
Pakiruumi kattele ei tohi asetada
esemeid.
Kattest väljaspool või selle peal ei tohi
olla esemeid, kui katus on avatud või
avamisprotsessi ajal.

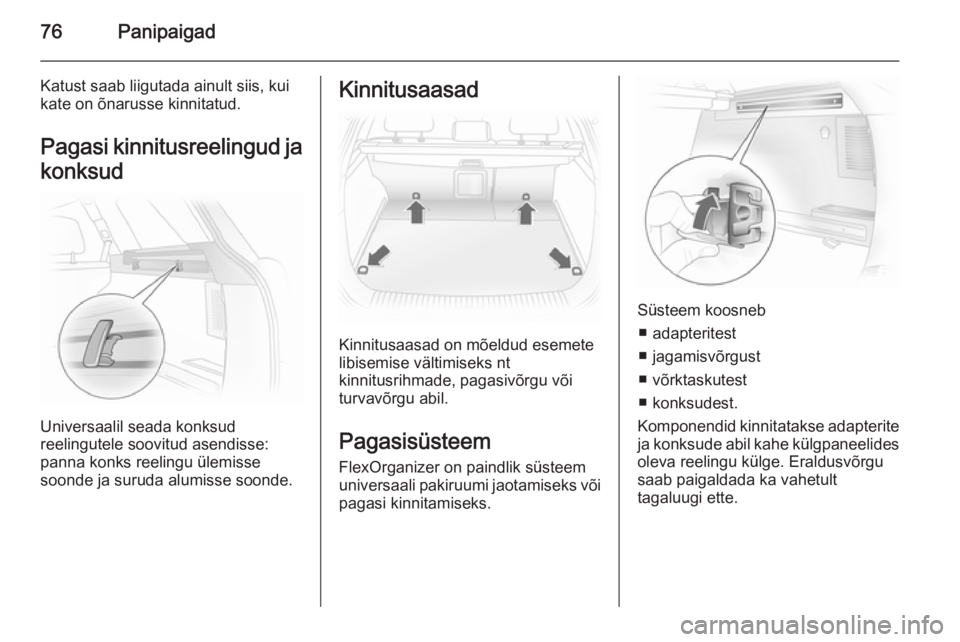

76Panipaigad
Katust saab liigutada ainult siis, kui
kate on õnarusse kinnitatud.
Pagasi kinnitusreelingud ja
konksud
Universaalil seada konksud
reelingutele soovitud asendisse: panna konks reelingu ülemisse
soonde ja suruda alumisse soonde.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade, pagasivõrgu või
turvavõrgu abil.
Pagasisüsteem FlexOrganizer on paindlik süsteemuniversaali pakiruumi jaotamiseks või pagasi kinnitamiseks.
Süsteem koosneb
■ adapteritest
■ jagamisvõrgust
■ võrktaskutest
■ konksudest.
Komponendid kinnitatakse adapterite
ja konksude abil kahe külgpaneelides oleva reelingu külge. Eraldusvõrgu
saab paigaldada ka vahetult
tagaluugi ette.

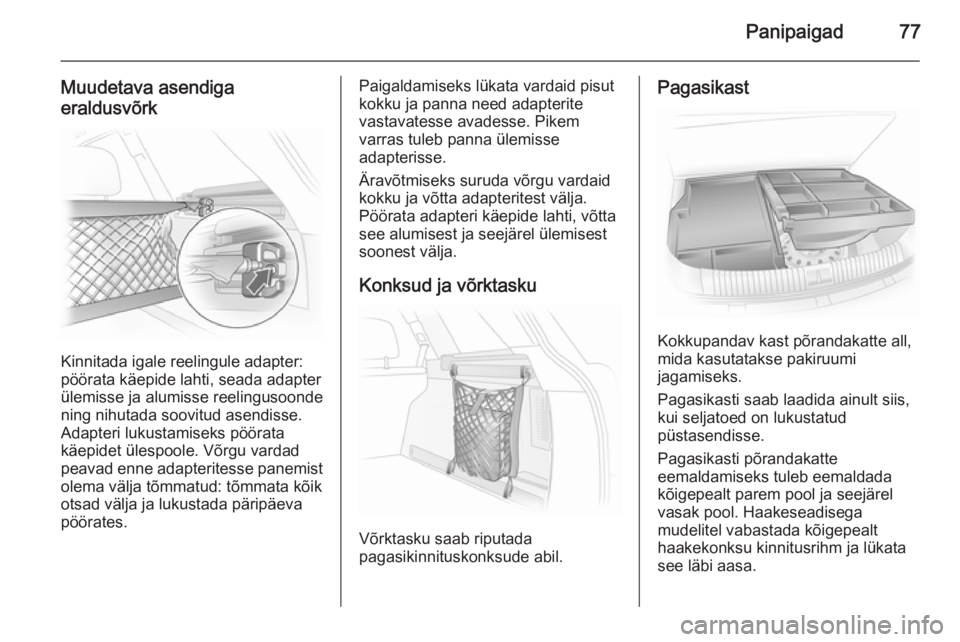

Panipaigad77
Muudetava asendiga
eraldusvõrk
Kinnitada igale reelingule adapter:
pöörata käepide lahti, seada adapter
ülemisse ja alumisse reelingusoonde
ning nihutada soovitud asendisse.
Adapteri lukustamiseks pöörata
käepidet ülespoole. Võrgu vardad
peavad enne adapteritesse panemist
olema välja tõmmatud: tõmmata kõik
otsad välja ja lukustada päripäeva
pöörates.
Paigaldamiseks lükata vardaid pisut
kokku ja panna need adapterite
vastavatesse avadesse. Pikem
varras tuleb panna ülemisse
adapterisse.
Äravõtmiseks suruda võrgu vardaid
kokku ja võtta adapteritest välja. Pöörata adapteri käepide lahti, võtta
see alumisest ja seejärel ülemisest
soonest välja.
Konksud ja võrktasku
Võrktasku saab riputada
pagasikinnituskonksude abil.
Pagasikast
Kokkupandav kast põrandakatte all,
mida kasutatakse pakiruumi
jagamiseks.
Pagasikasti saab laadida ainult siis,
kui seljatoed on lukustatud
püstasendisse.
Pagasikasti põrandakatte
eemaldamiseks tuleb eemaldada
kõigepealt parem pool ja seejärel vasak pool. Haakeseadisega
mudelitel vabastada kõigepealt
haakekonksu kinnitusrihm ja lükata
see läbi aasa.

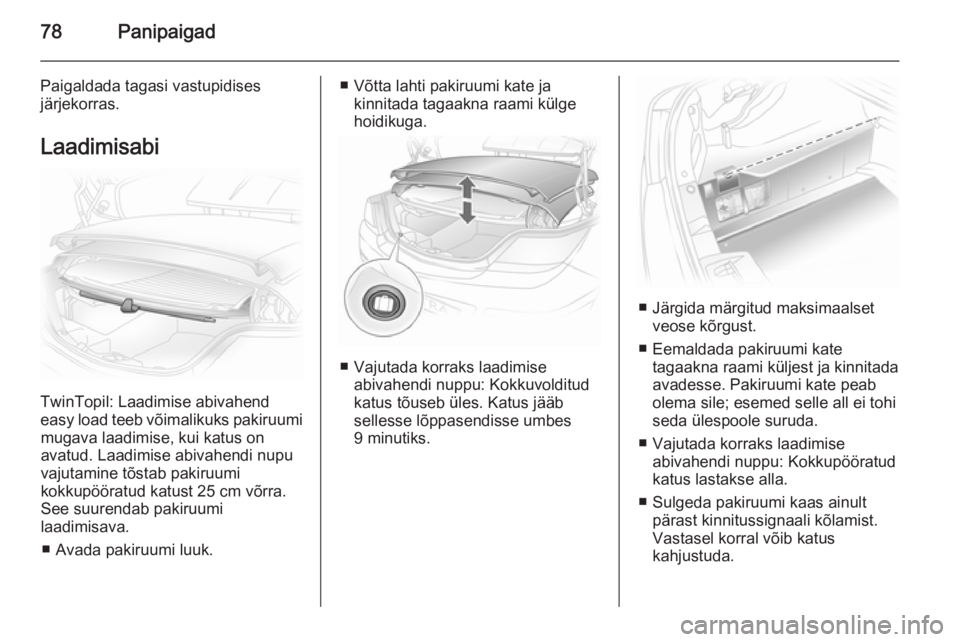

78Panipaigad
Paigaldada tagasi vastupidises
järjekorras.
Laadimisabi
TwinTopil: Laadimise abivahend
easy load teeb võimalikuks pakiruumi mugava laadimise, kui katus on
avatud. Laadimise abivahendi nupu
vajutamine tõstab pakiruumi
kokkupööratud katust 25 cm võrra.
See suurendab pakiruumi
laadimisava.
■ Avada pakiruumi luuk.
■ Võtta lahti pakiruumi kate ja kinnitada tagaakna raami külge
hoidikuga.
■ Vajutada korraks laadimise abivahendi nuppu: Kokkuvolditud
katus tõuseb üles. Katus jääb
sellesse lõppasendisse umbes 9 minutiks.
■ Järgida märgitud maksimaalset veose kõrgust.
■ Eemaldada pakiruumi kate tagaakna raami küljest ja kinnitada
avadesse. Pakiruumi kate peab
olema sile; esemed selle all ei tohi
seda ülespoole suruda.
■ Vajutada korraks laadimise abivahendi nuppu: Kokkupööratud
katus lastakse alla.
■ Sulgeda pakiruumi kaas ainult pärast kinnitussignaali kõlamist.
Vastasel korral võib katus
kahjustuda.
