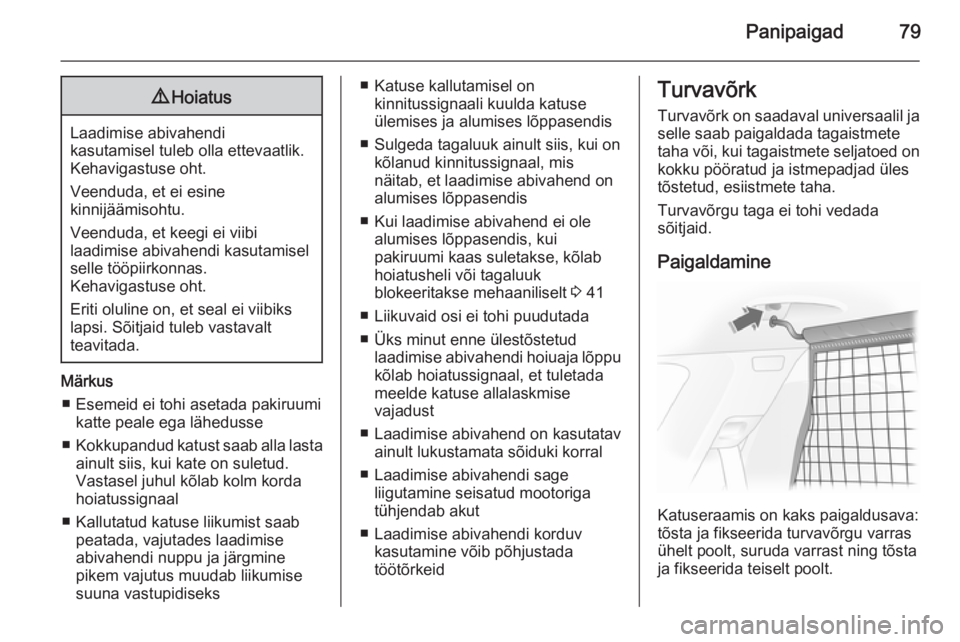

Panipaigad799Hoiatus
Laadimise abivahendi
kasutamisel tuleb olla ettevaatlik.
Kehavigastuse oht.
Veenduda, et ei esine
kinnijäämisohtu.
Veenduda, et keegi ei viibi
laadimise abivahendi kasutamisel
selle tööpiirkonnas.
Kehavigastuse oht.
Eriti oluline on, et seal ei viibiks
lapsi. Sõitjaid tuleb vastavalt
teavitada.
Märkus
■ Esemeid ei tohi asetada pakiruumi katte peale ega lähedusse
■ Kokkupandud katust saab alla lasta
ainult siis, kui kate on suletud.
Vastasel juhul kõlab kolm korda
hoiatussignaal
■ Kallutatud katuse liikumist saab peatada, vajutades laadimise
abivahendi nuppu ja järgmine
pikem vajutus muudab liikumise
suuna vastupidiseks
■ Katuse kallutamisel on kinnitussignaali kuulda katuse
ülemises ja alumises lõppasendis
■ Sulgeda tagaluuk ainult siis, kui on kõlanud kinnitussignaal, mis
näitab, et laadimise abivahend on
alumises lõppasendis
■ Kui laadimise abivahend ei ole alumises lõppasendis, kui
pakiruumi kaas suletakse, kõlab
hoiatusheli või tagaluuk
blokeeritakse mehaaniliselt 3 41
■ Liikuvaid osi ei tohi puudutada ■ Üks minut enne ülestõstetud laadimise abivahendi hoiuaja lõppukõlab hoiatussignaal, et tuletada
meelde katuse allalaskmise
vajadust
■ Laadimise abivahend on kasutatav ainult lukustamata sõiduki korral
■ Laadimise abivahendi sage liigutamine seisatud mootoriga
tühjendab akut
■ Laadimise abivahendi korduv kasutamine võib põhjustada
töötõrkeidTurvavõrk
Turvavõrk on saadaval universaalil ja selle saab paigaldada tagaistmete
taha või, kui tagaistmete seljatoed on kokku pööratud ja istmepadjad üles
tõstetud, esiistmete taha.
Turvavõrgu taga ei tohi vedada
sõitjaid.
Paigaldamine
Katuseraamis on kaks paigaldusava:
tõsta ja fikseerida turvavõrgu varras
ühelt poolt, suruda varrast ning tõsta
ja fikseerida teiselt poolt.

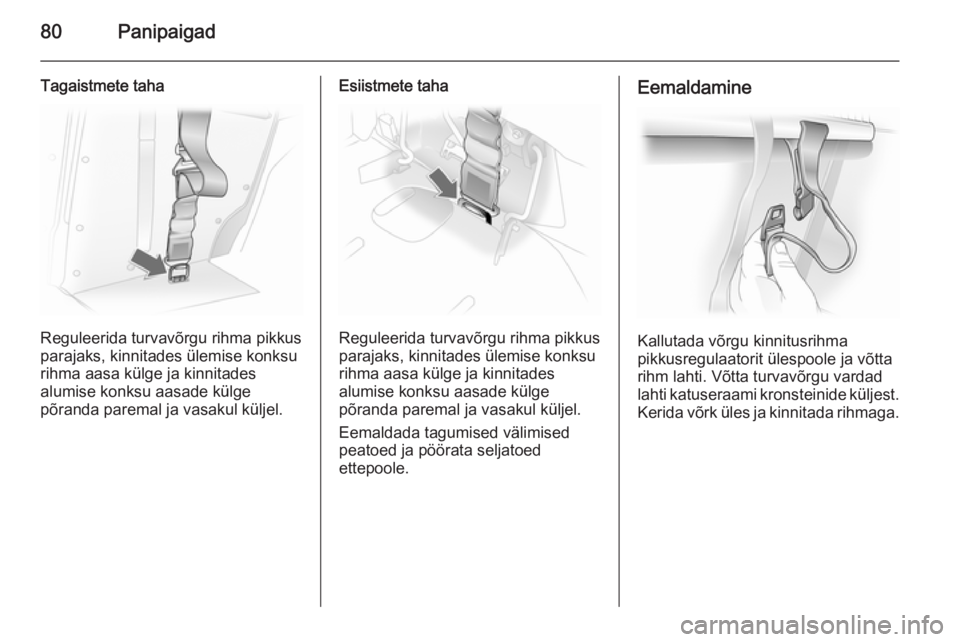

80Panipaigad
Tagaistmete taha
Reguleerida turvavõrgu rihma pikkus
parajaks, kinnitades ülemise konksu
rihma aasa külge ja kinnitades
alumise konksu aasade külge
põranda paremal ja vasakul küljel.
Esiistmete taha
Reguleerida turvavõrgu rihma pikkus
parajaks, kinnitades ülemise konksu
rihma aasa külge ja kinnitades
alumise konksu aasade külge
põranda paremal ja vasakul küljel.
Eemaldada tagumised välimised
peatoed ja pöörata seljatoed
ettepoole.
Eemaldamine
Kallutada võrgu kinnitusrihma
pikkusregulaatorit ülespoole ja võtta
rihm lahti. Võtta turvavõrgu vardad
lahti katuseraami kronsteinide küljest.
Kerida võrk üles ja kinnitada rihmaga.

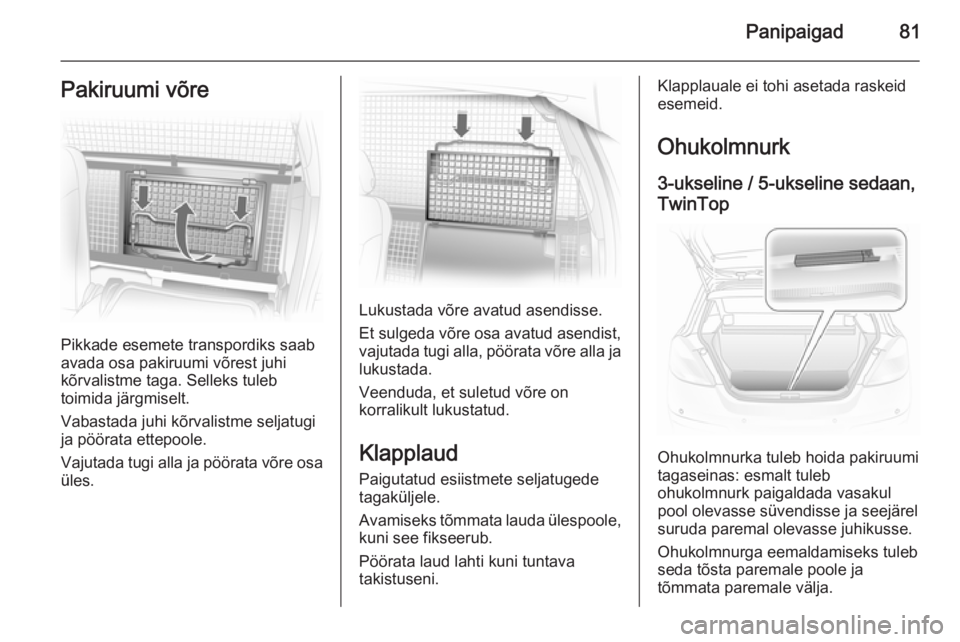

Panipaigad81Pakiruumi võre
Pikkade esemete transpordiks saab
avada osa pakiruumi võrest juhi
kõrvalistme taga. Selleks tuleb
toimida järgmiselt.
Vabastada juhi kõrvalistme seljatugi
ja pöörata ettepoole.
Vajutada tugi alla ja pöörata võre osa
üles.
Lukustada võre avatud asendisse.
Et sulgeda võre osa avatud asendist, vajutada tugi alla, pöörata võre alla ja
lukustada.
Veenduda, et suletud võre on
korralikult lukustatud.
Klapplaud Paigutatud esiistmete seljatugede
tagaküljele.
Avamiseks tõmmata lauda ülespoole,
kuni see fikseerub.
Pöörata laud lahti kuni tuntava
takistuseni.
Klapplauale ei tohi asetada raskeid esemeid.
Ohukolmnurk
3-ukseline / 5-ukseline sedaan,
TwinTop
Ohukolmnurka tuleb hoida pakiruumi
tagaseinas: esmalt tuleb
ohukolmnurk paigaldada vasakul
pool olevasse süvendisse ja seejärel
suruda paremal olevasse juhikusse.
Ohukolmnurga eemaldamiseks tuleb
seda tõsta paremale poole ja
tõmmata paremale välja.

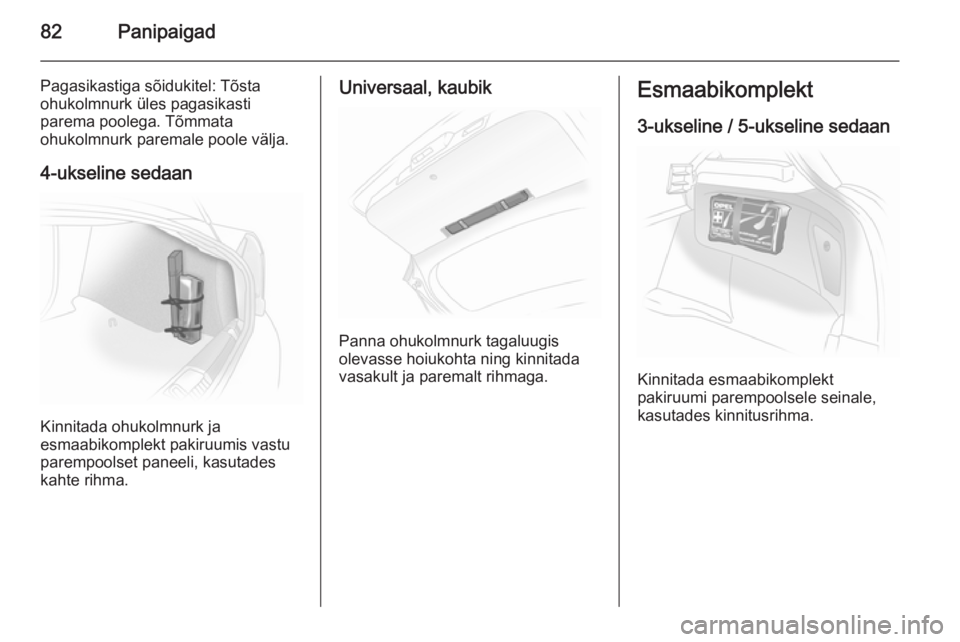

82Panipaigad
Pagasikastiga sõidukitel: Tõsta
ohukolmnurk üles pagasikasti
parema poolega. Tõmmata
ohukolmnurk paremale poole välja.
4-ukseline sedaan
Kinnitada ohukolmnurk ja
esmaabikomplekt pakiruumis vastu
parempoolset paneeli, kasutades
kahte rihma.
Universaal, kaubik
Panna ohukolmnurk tagaluugis
olevasse hoiukohta ning kinnitada
vasakult ja paremalt rihmaga.
Esmaabikomplekt
3-ukseline / 5-ukseline sedaan
Kinnitada esmaabikomplekt
pakiruumi parempoolsele seinale,
kasutades kinnitusrihma.

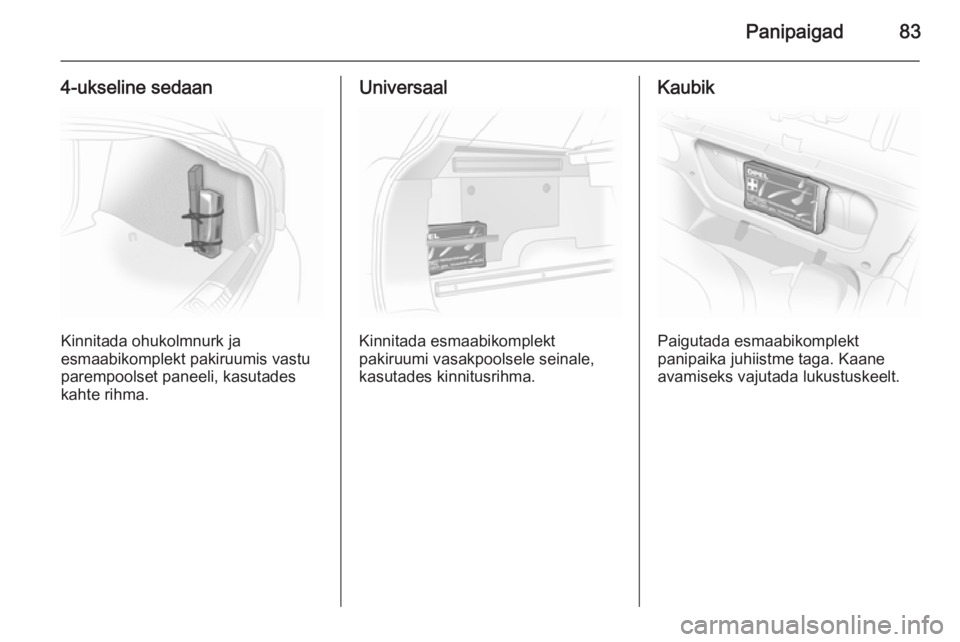

Panipaigad83
4-ukseline sedaan
Kinnitada ohukolmnurk ja
esmaabikomplekt pakiruumis vastu
parempoolset paneeli, kasutades
kahte rihma.
Universaal
Kinnitada esmaabikomplekt
pakiruumi vasakpoolsele seinale,
kasutades kinnitusrihma.
Kaubik
Paigutada esmaabikomplekt
panipaika juhiistme taga. Kaane
avamiseks vajutada lukustuskeelt.

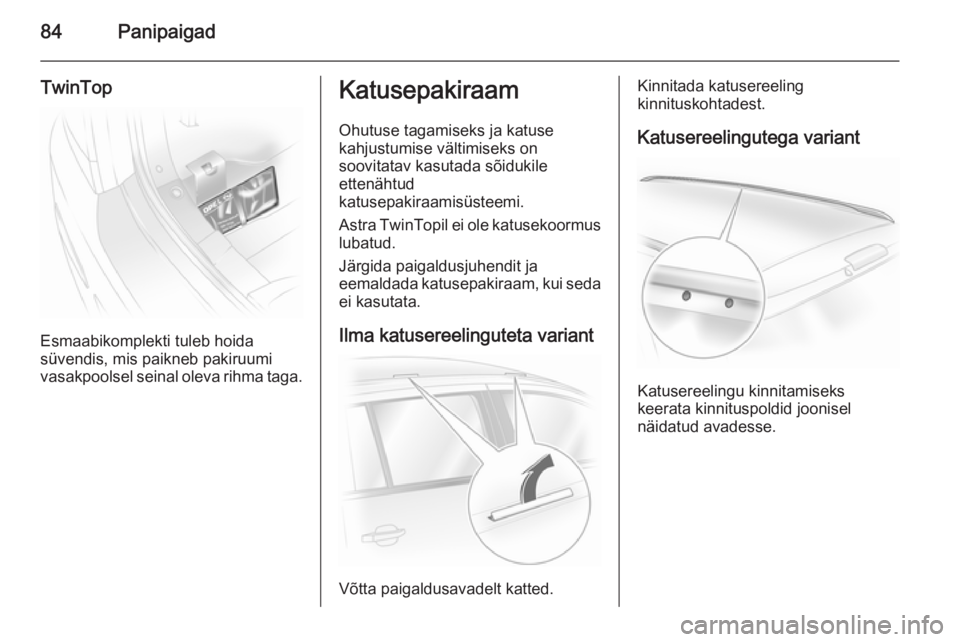

84Panipaigad
TwinTop
Esmaabikomplekti tuleb hoida
süvendis, mis paikneb pakiruumi
vasakpoolsel seinal oleva rihma taga.
Katusepakiraam
Ohutuse tagamiseks ja katuse
kahjustumise vältimiseks on
soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi.
Astra TwinTopil ei ole katusekoormus lubatud.
Järgida paigaldusjuhendit ja
eemaldada katusepakiraam, kui seda
ei kasutata.
Ilma katusereelinguteta variant
Võtta paigaldusavadelt katted.
Kinnitada katusereeling
kinnituskohtadest.
Katusereelingutega variant
Katusereelingu kinnitamiseks
keerata kinnituspoldid joonisel
näidatud avadesse.

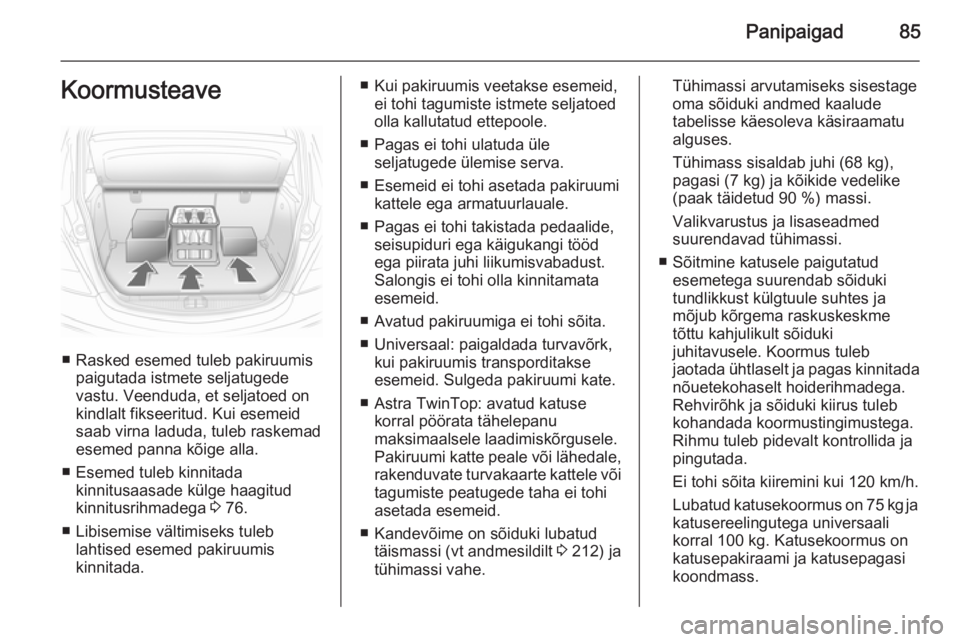

Panipaigad85Koormusteave
■ Rasked esemed tuleb pakiruumispaigutada istmete seljatugede
vastu. Veenduda, et seljatoed on
kindlalt fikseeritud. Kui esemeid
saab virna laduda, tuleb raskemad
esemed panna kõige alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 76.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
■ Kui pakiruumis veetakse esemeid, ei tohi tagumiste istmete seljatoed
olla kallutatud ettepoole.
■ Pagas ei tohi ulatuda üle seljatugede ülemise serva.
■ Esemeid ei tohi asetada pakiruumi kattele ega armatuurlauale.
■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust. Salongis ei tohi olla kinnitamata
esemeid.
■ Avatud pakiruumiga ei tohi sõita.
■ Universaal: paigaldada turvavõrk, kui pakiruumis transporditakseesemeid. Sulgeda pakiruumi kate.
■ Astra TwinTop: avatud katuse korral pöörata tähelepanu
maksimaalsele laadimiskõrgusele.
Pakiruumi katte peale või lähedale,
rakenduvate turvakaarte kattele või tagumiste peatugede taha ei tohi
asetada esemeid.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 212) ja
tühimassi vahe.Tühimassi arvutamiseks sisestage
oma sõiduki andmed kaalude
tabelisse käesoleva käsiraamatu
alguses.
Tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90 %) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Sõitmine katusele paigutatud esemetega suurendab sõiduki
tundlikkust külgtuule suhtes ja
mõjub kõrgema raskuskeskme
tõttu kahjulikult sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas kinnitada
nõuetekohaselt hoiderihmadega.
Rehvirõhk ja sõiduki kiirus tuleb
kohandada koormustingimustega.
Rihmu tuleb pidevalt kontrollida ja pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
Lubatud katusekoormus on 75 kg ja katusereelingutega universaali
korral 100 kg. Katusekoormus on
katusepakiraami ja katusepagasi
koondmass.

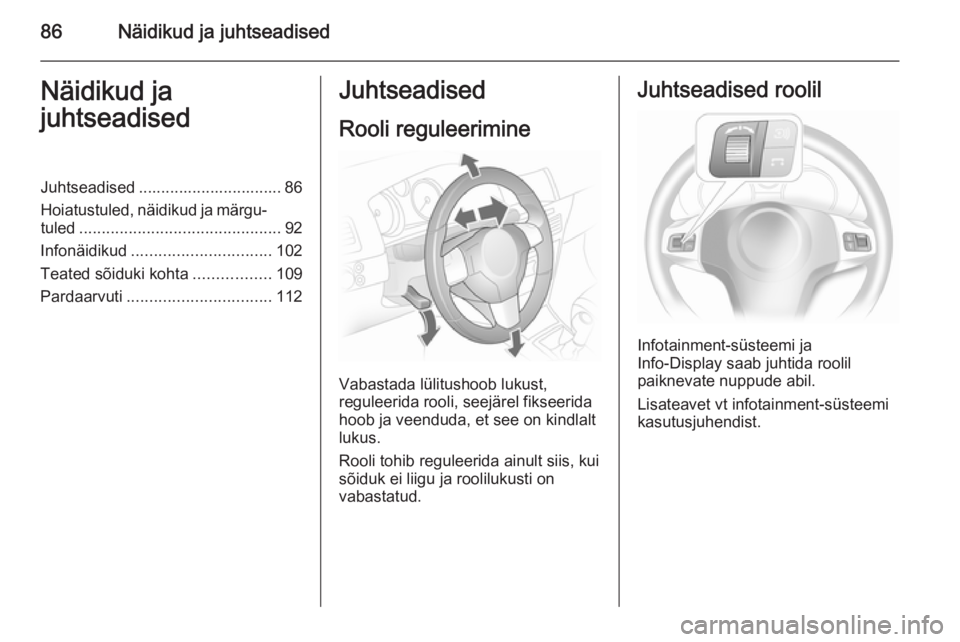

86Näidikud ja juhtseadisedNäidikud ja
juhtseadisedJuhtseadised ................................ 86
Hoiatustuled, näidikud ja märgu‐
tuled ............................................. 92
Infonäidikud ............................... 102
Teated sõiduki kohta .................109
Pardaarvuti ................................ 112Juhtseadised
Rooli reguleerimine
Vabastada lülitushoob lukust,
reguleerida rooli, seejärel fikseerida
hoob ja veenduda, et see on kindlalt
lukus.
Rooli tohib reguleerida ainult siis, kui
sõiduk ei liigu ja roolilukusti on
vabastatud.
Juhtseadised roolil
Infotainment-süsteemi ja
Info-Display saab juhtida roolil
paiknevate nuppude abil.
Lisateavet vt infotainment-süsteemi
kasutusjuhendist.

Näidikud ja juhtseadised87Helisignaal
Vajutada j.
Klaasipuhasti harjad ja
klaasipesur
Klaasipuhasti
Hoob tagastub alati oma
algasendisse.
&=kiiresti%=aeglaselt$=reguleeritava ajastatud
intervalliga puhastamine§=Välja lülitatud
Esiklaasi puhastamiseks
klaasipuhasti ühe käiguga tuleb hoob
alla vajutada.
Liikuda läbi esiklaasipuhasti järkude, surudes hoova üle takistuspunkti ja
hoides seda. Asendisse § jõudmisel
kõlab helisignaal.
Jäätunud esiklaasi korral ei tohi
klaasipuhasteid kasutada.
Autopesulas tuleb klaasipuhastid
välja lülitada.
Klaasipuhasti reguleeritav intervall
Klaasipuhasti intervalli seadmiseks
väärtusele, mis jääb vahemikku
2...15 sekundit, tuleb Lülitada sisse
süüde, lükata hoob alla asendist §,

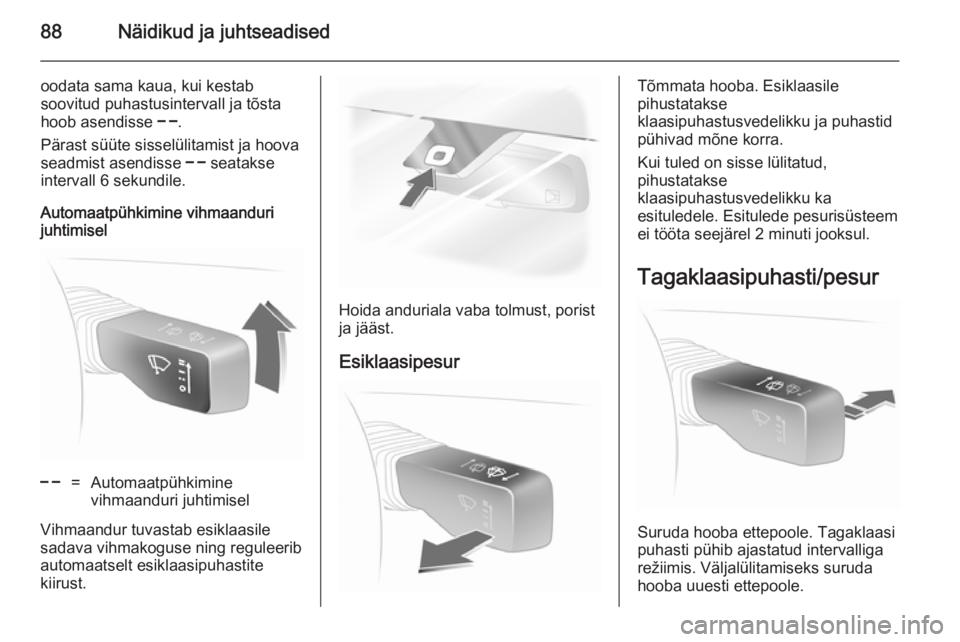

88Näidikud ja juhtseadised
oodata sama kaua, kui kestab
soovitud puhastusintervall ja tõsta
hoob asendisse $.
Pärast süüte sisselülitamist ja hoova
seadmist asendisse $ seatakse
intervall 6 sekundile.
Automaatpühkimine vihmaanduri
juhtimisel$=Automaatpühkimine
vihmaanduri juhtimisel
Vihmaandur tuvastab esiklaasile
sadava vihmakoguse ning reguleerib
automaatselt esiklaasipuhastite
kiirust.
Hoida anduriala vaba tolmust, porist ja jääst.
Esiklaasipesur
Tõmmata hooba. Esiklaasile
pihustatakse
klaasipuhastusvedelikku ja puhastid
pühivad mõne korra.
Kui tuled on sisse lülitatud,
pihustatakse
klaasipuhastusvedelikku ka
esituledele. Esitulede pesurisüsteem ei tööta seejärel 2 minuti jooksul.
Tagaklaasipuhasti/pesur
Suruda hooba ettepoole. Tagaklaasi
puhasti pühib ajastatud intervalliga
režiimis. Väljalülitamiseks suruda
hooba uuesti ettepoole.
