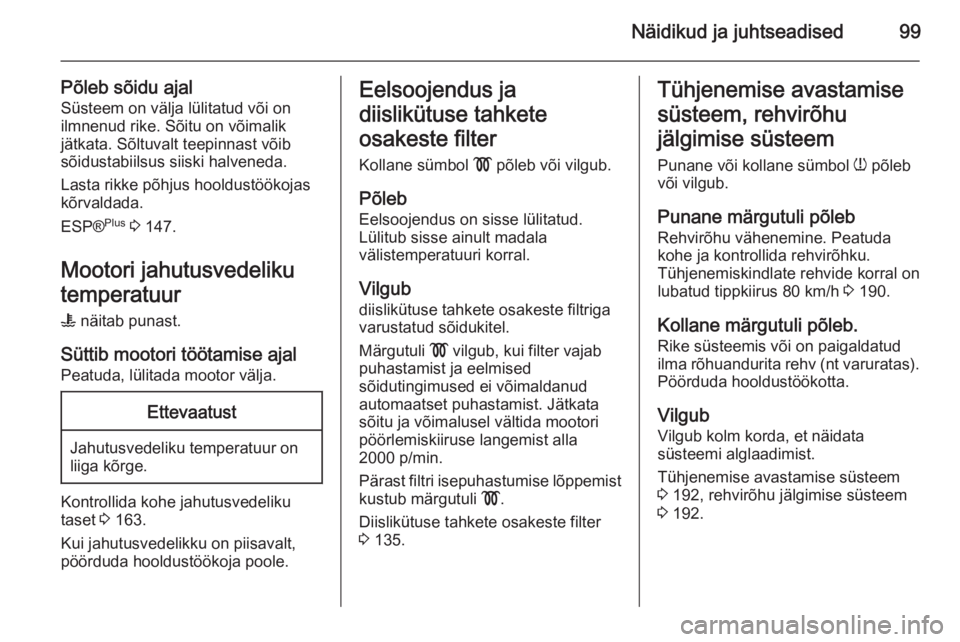

Näidikud ja juhtseadised99
Põleb sõidu ajalSüsteem on välja lülitatud või on
ilmnenud rike. Sõitu on võimalik
jätkata. Sõltuvalt teepinnast võib
sõidustabiilsus siiski halveneda.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
ESP® Plus
3 147.
Mootori jahutusvedeliku
temperatuur
W näitab punast.
Süttib mootori töötamise ajal Peatuda, lülitada mootor välja.Ettevaatust
Jahutusvedeliku temperatuur on
liiga kõrge.
Kontrollida kohe jahutusvedeliku
taset 3 163.
Kui jahutusvedelikku on piisavalt,
pöörduda hooldustöökoja poole.
Eelsoojendus ja
diislikütuse tahkete
osakeste filter
Kollane sümbol ! põleb või vilgub.
Põleb Eelsoojendus on sisse lülitatud.
Lülitub sisse ainult madala
välistemperatuuri korral.
Vilgub diislikütuse tahkete osakeste filtrigavarustatud sõidukitel.
Märgutuli ! vilgub, kui filter vajab
puhastamist ja eelmised
sõidutingimused ei võimaldanud
automaatset puhastamist. Jätkata
sõitu ja võimalusel vältida mootori
pöörlemiskiiruse langemist alla
2000 p/min.
Pärast filtri isepuhastumise lõppemist kustub märgutuli !.
Diislikütuse tahkete osakeste filter
3 135.Tühjenemise avastamise
süsteem, rehvirõhu
jälgimise süsteem
Punane või kollane sümbol w põleb
või vilgub.
Punane märgutuli põleb Rehvirõhu vähenemine. Peatuda
kohe ja kontrollida rehvirõhku.
Tühjenemiskindlate rehvide korral on
lubatud tippkiirus 80 km/h 3 190.
Kollane märgutuli põleb. Rike süsteemis või on paigaldatudilma rõhuandurita rehv (nt varuratas).
Pöörduda hooldustöökotta.
VilgubVilgub kolm korda, et näidata
süsteemi alglaadimist.
Tühjenemise avastamise süsteem
3 192, rehvirõhu jälgimise süsteem
3 192.

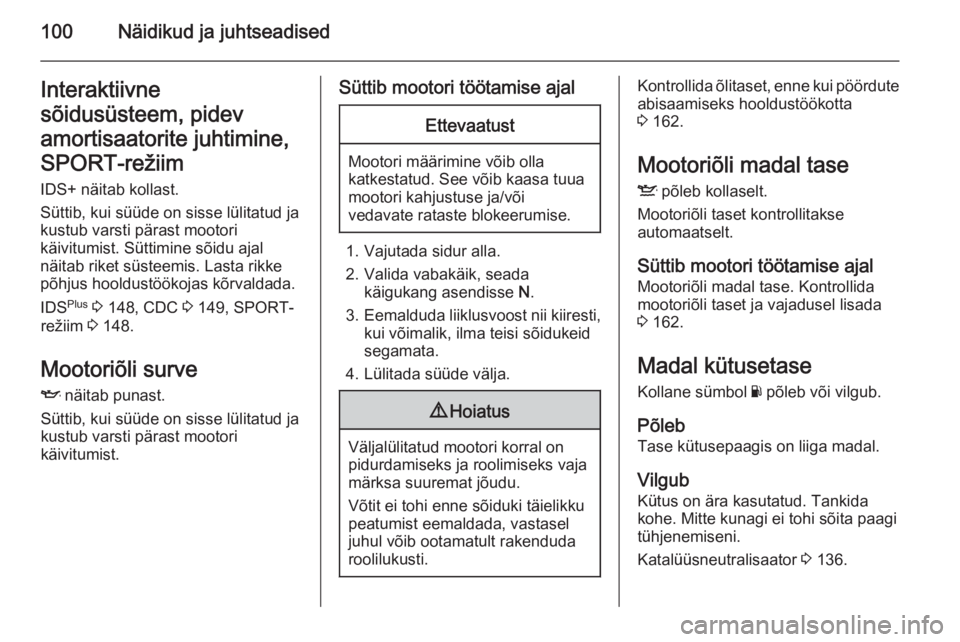

100Näidikud ja juhtseadisedInteraktiivne
sõidusüsteem, pidev
amortisaatorite juhtimine,
SPORT-režiim
IDS+ näitab kollast.
Süttib, kui süüde on sisse lülitatud ja
kustub varsti pärast mootori
käivitumist. Süttimine sõidu ajal
näitab riket süsteemis. Lasta rikke
põhjus hooldustöökojas kõrvaldada.
IDS Plus
3 148, CDC 3 149, SPORT-
režiim 3 148.
Mootoriõli surve I näitab punast.
Süttib, kui süüde on sisse lülitatud ja
kustub varsti pärast mootori
käivitumist.Süttib mootori töötamise ajalEttevaatust
Mootori määrimine võib olla
katkestatud. See võib kaasa tuua
mootori kahjustuse ja/või
vedavate rataste blokeerumise.
1. Vajutada sidur alla.
2. Valida vabakäik, seada käigukang asendisse N.
3. Eemalduda liiklusvoost nii kiiresti,
kui võimalik, ilma teisi sõidukeid
segamata.
4. Lülitada süüde välja.
9 Hoiatus
Väljalülitatud mootori korral on
pidurdamiseks ja roolimiseks vaja
märksa suuremat jõudu.
Võtit ei tohi enne sõiduki täielikku
peatumist eemaldada, vastasel
juhul võib ootamatult rakenduda
roolilukusti.
Kontrollida õlitaset, enne kui pöördute
abisaamiseks hooldustöökotta
3 162.
Mootoriõli madal tase
S põleb kollaselt.
Mootoriõli taset kontrollitakse
automaatselt.
Süttib mootori töötamise ajal
Mootoriõli madal tase. Kontrollida
mootoriõli taset ja vajadusel lisada
3 162.
Madal kütusetase
Kollane sümbol Y põleb või vilgub.
Põleb Tase kütusepaagis on liiga madal.
VilgubKütus on ära kasutatud. Tankida
kohe. Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Katalüüsneutralisaator 3 136.

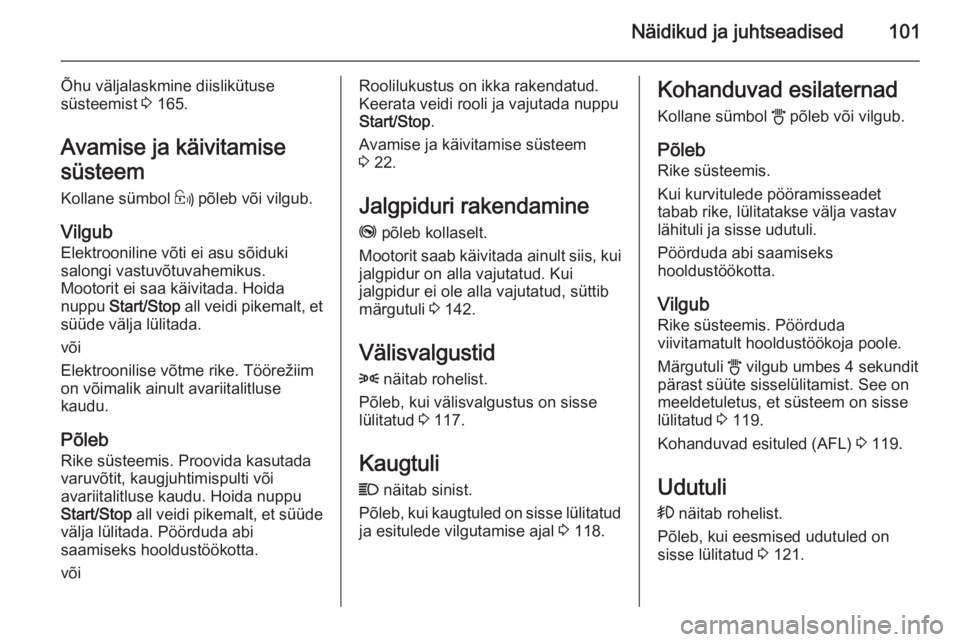

Näidikud ja juhtseadised101
Õhu väljalaskmine diislikütuse
süsteemist 3 165.
Avamise ja käivitamise
süsteem
Kollane sümbol 0 põleb või vilgub.
Vilgub Elektrooniline võti ei asu sõiduki
salongi vastuvõtuvahemikus.
Mootorit ei saa käivitada. Hoida
nuppu Start/Stop all veidi pikemalt, et
süüde välja lülitada.
või
Elektroonilise võtme rike. Töörežiim
on võimalik ainult avariitalitluse
kaudu.
PõlebRike süsteemis. Proovida kasutada
varuvõtit, kaugjuhtimispulti või
avariitalitluse kaudu. Hoida nuppu
Start/Stop all veidi pikemalt, et süüde
välja lülitada. Pöörduda abi
saamiseks hooldustöökotta.
võiRoolilukustus on ikka rakendatud.
Keerata veidi rooli ja vajutada nuppu
Start/Stop .
Avamise ja käivitamise süsteem
3 22.
Jalgpiduri rakendamine
j põleb kollaselt.
Mootorit saab käivitada ainult siis, kui jalgpidur on alla vajutatud. Kui
jalgpidur ei ole alla vajutatud, süttib
märgutuli 3 142.
Välisvalgustid
8 näitab rohelist.
Põleb, kui välisvalgustus on sisse
lülitatud 3 117.
Kaugtuli C näitab sinist.
Põleb, kui kaugtuled on sisse lülitatud ja esitulede vilgutamise ajal 3 118.Kohanduvad esilaternad
Kollane sümbol B põleb või vilgub.
Põleb
Rike süsteemis.
Kui kurvitulede pööramisseadet
tabab rike, lülitatakse välja vastav
lähituli ja sisse udutuli.
Pöörduda abi saamiseks
hooldustöökotta.
Vilgub
Rike süsteemis. Pöörduda
viivitamatult hooldustöökoja poole.
Märgutuli B vilgub umbes 4 sekundit
pärast süüte sisselülitamist. See on
meeldetuletus, et süsteem on sisse
lülitatud 3 119.
Kohanduvad esituled (AFL) 3 119.
Udutuli
> näitab rohelist.
Põleb, kui eesmised udutuled on
sisse lülitatud 3 121.

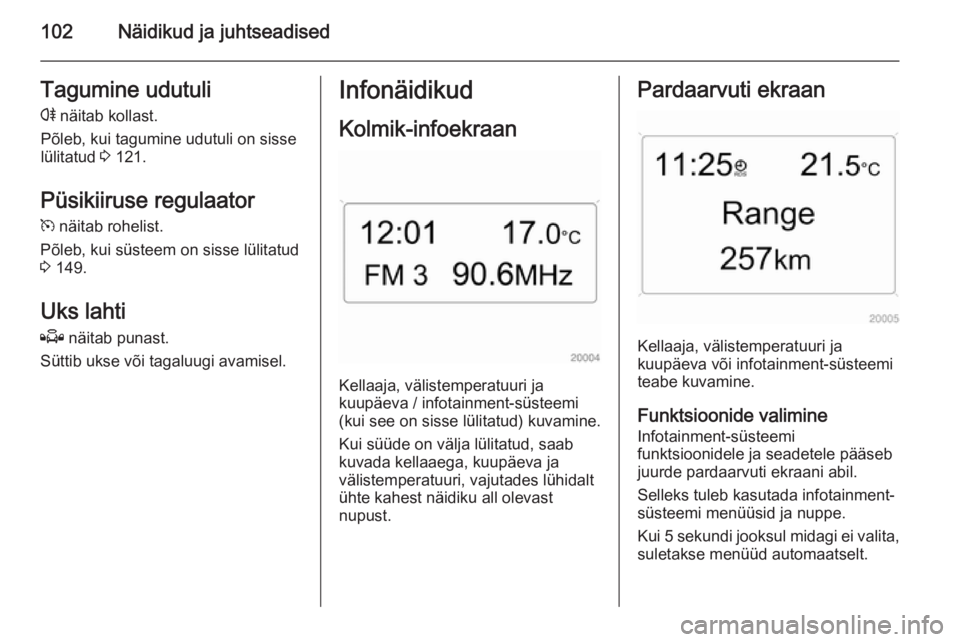

102Näidikud ja juhtseadisedTagumine udutuli
r näitab kollast.
Põleb, kui tagumine udutuli on sisse
lülitatud 3 121.
Püsikiiruse regulaator
m näitab rohelist.
Põleb, kui süsteem on sisse lülitatud
3 149.
Uks lahti
Q näitab punast.
Süttib ukse või tagaluugi avamisel.Infonäidikud
Kolmik-infoekraan
Kellaaja, välistemperatuuri ja
kuupäeva / infotainment-süsteemi (kui see on sisse lülitatud) kuvamine.
Kui süüde on välja lülitatud, saab
kuvada kellaaega, kuupäeva ja
välistemperatuuri, vajutades lühidalt
ühte kahest näidiku all olevast
nupust.
Pardaarvuti ekraan
Kellaaja, välistemperatuuri ja
kuupäeva või infotainment-süsteemi teabe kuvamine.
Funktsioonide valimine
Infotainment-süsteemi
funktsioonidele ja seadetele pääseb
juurde pardaarvuti ekraani abil.
Selleks tuleb kasutada infotainment-
süsteemi menüüsid ja nuppe.
Kui 5 sekundi jooksul midagi ei valita, suletakse menüüd automaatselt.

Näidikud ja juhtseadised103
Valimine infotainment-süsteemi
nuppude abil
Menüüs Settings (seaded) vajutada
soovitud funktsiooni kuvamiseks
nuppu OK. Seadete muutmiseks
kasutada noolenuppe.
Menüüs BC (pardaarvuti) vajutada
soovitud funktsiooni kuvamiseks
nuppu OK. Stopperi kasutamiseks või
mõõtmise ja arvutuste
taasalustamiseks vajutada nuppu
OK.
Roolil asuva vasakpoolse seadeketta abil valimine
Vajutada seadeketast, et avada BC
(pardaarvuti) menüü. Menüüs BC
(pardaarvuti) tuleb teha vajutus, et
kasutada stopperit või taasalustada
mõõtmist ja arvutusi.
Soovitud funktsiooni kuvamiseks
pöörata seadeketast.
Süsteemi seaded
Vajutada infotainment-süsteemi
nuppu Settings . Seejärel avaneb
menüüvalik Audio.
Vasaku noolenupuga avada System
(süsteem) ja valida see välja nupuga
OK .

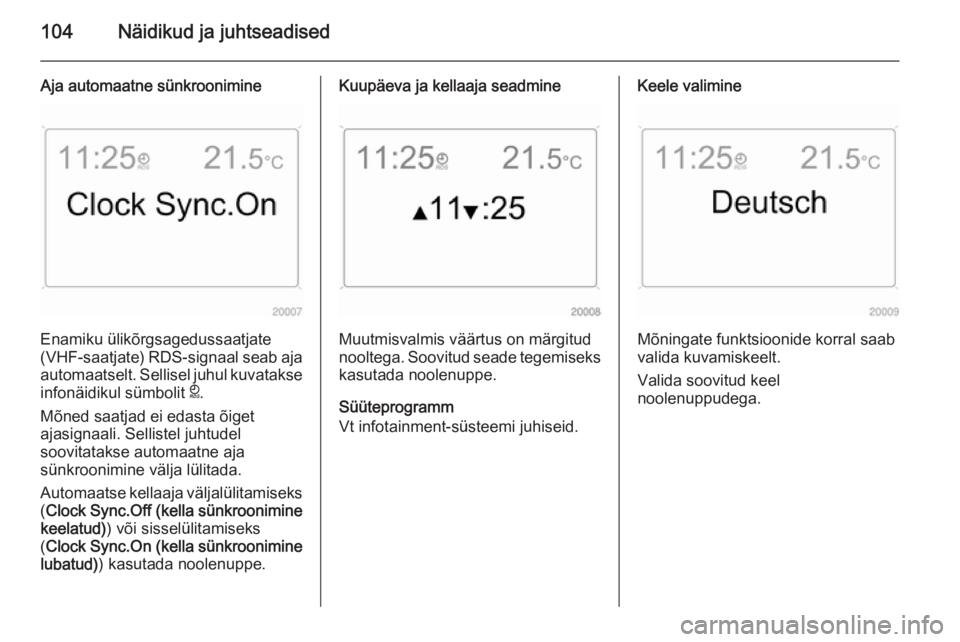

104Näidikud ja juhtseadised
Aja automaatne sünkroonimine
Enamiku ülikõrgsagedussaatjate
(VHF-saatjate) RDS-signaal seab aja
automaatselt. Sellisel juhul kuvatakse
infonäidikul sümbolit }.
Mõned saatjad ei edasta õiget
ajasignaali. Sellistel juhtudel
soovitatakse automaatne aja
sünkroonimine välja lülitada.
Automaatse kellaaja väljalülitamiseks ( Clock Sync.Off (kella sünkroonimine
keelatud) ) või sisselülitamiseks
( Clock Sync.On (kella sünkroonimine
lubatud) ) kasutada noolenuppe.
Kuupäeva ja kellaaja seadmine
Muutmisvalmis väärtus on märgitud
nooltega. Soovitud seade tegemiseks
kasutada noolenuppe.
Süüteprogramm
Vt infotainment-süsteemi juhiseid.
Keele valimine
Mõningate funktsioonide korral saab
valida kuvamiskeelt.
Valida soovitud keel
noolenuppudega.

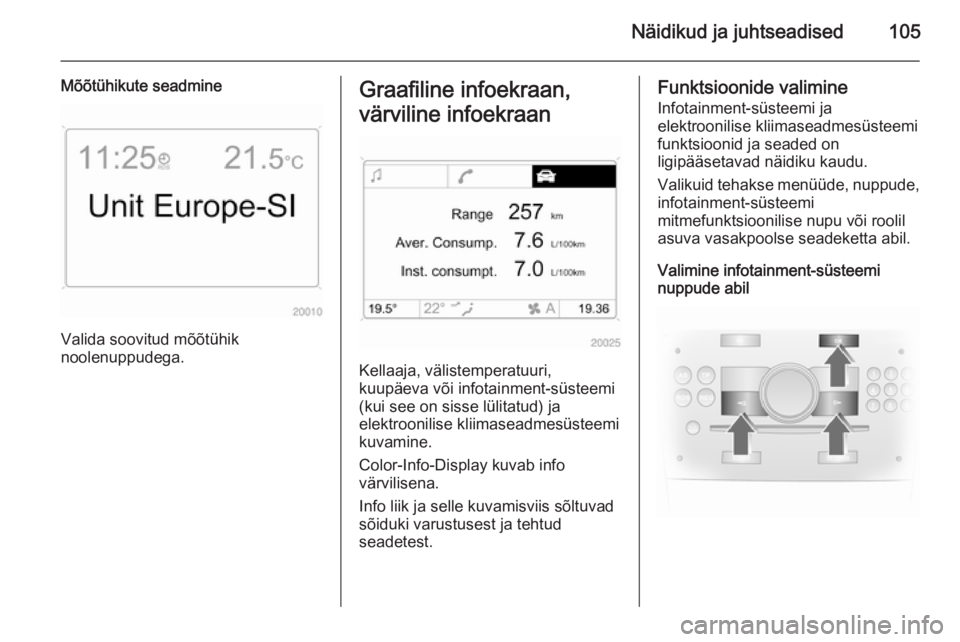

Näidikud ja juhtseadised105
Mõõtühikute seadmine
Valida soovitud mõõtühik
noolenuppudega.
Graafiline infoekraan,
värviline infoekraan
Kellaaja, välistemperatuuri,
kuupäeva või infotainment-süsteemi (kui see on sisse lülitatud) ja
elektroonilise kliimaseadmesüsteemi
kuvamine.
Color-Info-Display kuvab info värvilisena.
Info liik ja selle kuvamisviis sõltuvad
sõiduki varustusest ja tehtud
seadetest.
Funktsioonide valimine
Infotainment-süsteemi ja
elektroonilise kliimaseadmesüsteemi
funktsioonid ja seaded on
ligipääsetavad näidiku kaudu.
Valikuid tehakse menüüde, nuppude, infotainment-süsteemi
mitmefunktsioonilise nupu või roolil
asuva vasakpoolse seadeketta abil.
Valimine infotainment-süsteemi
nuppude abil

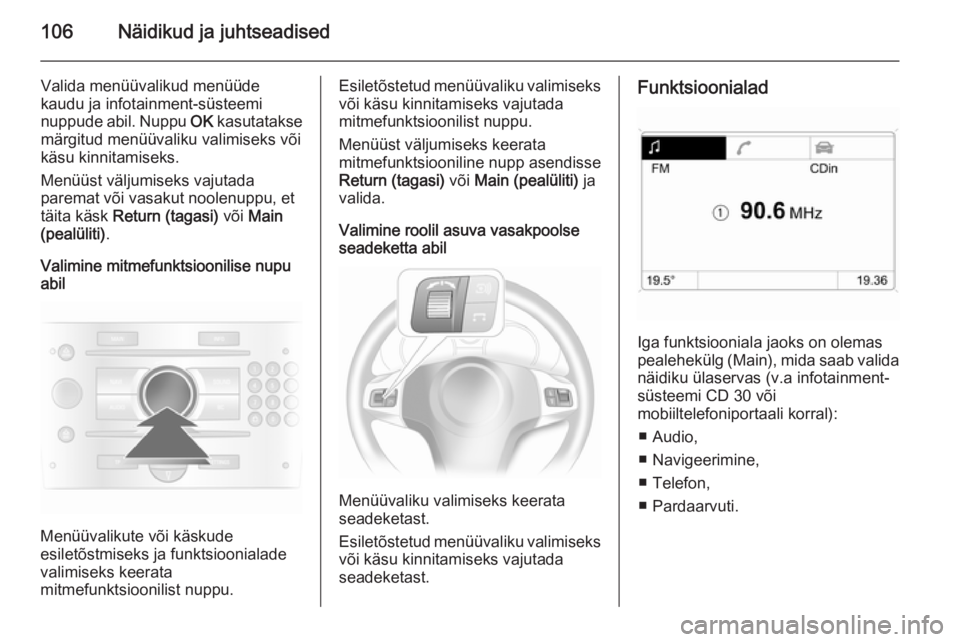

106Näidikud ja juhtseadised
Valida menüüvalikud menüüde
kaudu ja infotainment-süsteemi
nuppude abil. Nuppu OK kasutatakse
märgitud menüüvaliku valimiseks või
käsu kinnitamiseks.
Menüüst väljumiseks vajutada
paremat või vasakut noolenuppu, et
täita käsk Return (tagasi) või Main
(pealüliti) .
Valimine mitmefunktsioonilise nupu
abil
Menüüvalikute või käskude
esiletõstmiseks ja funktsioonialade
valimiseks keerata
mitmefunktsioonilist nuppu.
Esiletõstetud menüüvaliku valimiseks
või käsu kinnitamiseks vajutada
mitmefunktsioonilist nuppu.
Menüüst väljumiseks keerata
mitmefunktsiooniline nupp asendisse
Return (tagasi) või Main (pealüliti) ja
valida.
Valimine roolil asuva vasakpoolse
seadeketta abil
Menüüvaliku valimiseks keerata
seadeketast.
Esiletõstetud menüüvaliku valimiseks
või käsu kinnitamiseks vajutada
seadeketast.
Funktsioonialad
Iga funktsiooniala jaoks on olemas
pealehekülg (Main), mida saab valida
näidiku ülaservas (v.a infotainment-
süsteemi CD 30 või
mobiiltelefoniportaali korral):
■ Audio,
■ Navigeerimine,
■ Telefon,
■ Pardaarvuti.

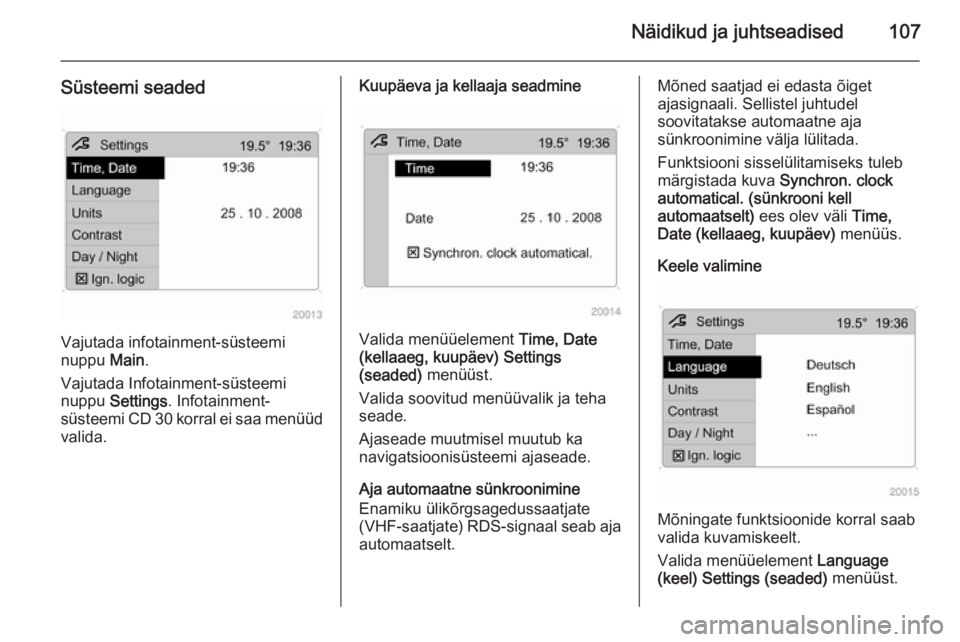

Näidikud ja juhtseadised107
Süsteemi seaded
Vajutada infotainment-süsteemi
nuppu Main.
Vajutada Infotainment-süsteemi
nuppu Settings . Infotainment-
süsteemi CD 30 korral ei saa menüüd
valida.
Kuupäeva ja kellaaja seadmine
Valida menüüelement Time, Date
(kellaaeg, kuupäev) Settings
(seaded) menüüst.
Valida soovitud menüüvalik ja teha
seade.
Ajaseade muutmisel muutub ka
navigatsioonisüsteemi ajaseade.
Aja automaatne sünkroonimine
Enamiku ülikõrgsagedussaatjate
(VHF-saatjate) RDS-signaal seab aja
automaatselt.
Mõned saatjad ei edasta õiget
ajasignaali. Sellistel juhtudel
soovitatakse automaatne aja
sünkroonimine välja lülitada.
Funktsiooni sisselülitamiseks tuleb
märgistada kuva Synchron. clock
automatical. (sünkrooni kell
automaatselt) ees olev väli Time,
Date (kellaaeg, kuupäev) menüüs.
Keele valimine
Mõningate funktsioonide korral saab
valida kuvamiskeelt.
Valida menüüelement Language
(keel) Settings (seaded) menüüst.

108Näidikud ja juhtseadised
Valida soovitud keel.
Valikuid näitab 6 menüüvaliku ees.
Häälväljundiga süsteemides küsib
süsteem pärast näidiku keeleseade
muutmist, kas tuleb muuta ka
teadustamiskeelt – vt infotainment-
süsteemi juhiseid.
Mõõtühikute seadmine
Valida menüüelement Units
(mõõtühikud) Settings (seaded)
menüüst.
Valida soovitud ühik.
Valikuid näitab o menüüvaliku ees.
Kontrastsuse reguleerimine
(Graphic-Info-Display)
Valida menüüelement Contrast
(kontrastsus) Settings (seaded)
menüüst.
Kinnitada soovitud seade.
Näidikurežiimi seadmine
Näidiku heledus sõltub sõiduki
valgustusest. Lisaseadeid võib teha järgmiselt.
Valida menüüelement Day / Night
(päevane / öine) Settings (seaded)
menüüst.
