Starostlivosť o vozidlo179
6. Vyberte žiarovku a vymeňte ju.Cúvacie svetlo ( 1)
Svetlo ukazovateľa smeru ( 2)
Cúvacie svetlo/brzdové svetlo ( 3)
Osvetlenie zeme ( 4)
Svetlo do hmly, možno len na
jednej strane ( 5)
7. Vložte objímku žiarovky do telesa
žiarovky a uistite sa, že sa
bezpečne uchytí.8. Dbajte, aby boli k držiaku žiaroviek a upevňovacím
skrutkám nasadené tesnenia.
9. Zasuňte teleso svetlometu do karosérie, zaistite výčnelok a
guľový čap do otvorov. Dotiahnite
upevňovacie matice kľúčom na
skrutky kolies. Pripojte konektor. Zavrite a zaistite kryt.
Sedan 4-dverový
1. Za účelom výmeny žiaroviek vyklopte kryt v batožinovom
priestore po otočení západkou.

180Starostlivosť o vozidlo
2. Pomocou konvenčného kľúča naskrutky uvoľnite skrutky za krytoma vymontujte ich.
3. Vyskrutkujte tri skrutky skrutkovačom a vyberte držiak
žiarovky. Náradie vozidla 3 192.
4. Zatlačte koncové svetlá späť,
pričom držte objímku žiarovky
zvonka. Odmontujte konektor od
držiaka žiarovky.
5. Vytlačte šesť zaisťovacích západiek na lôžku žiarovky a
vyberte držiak žiarovky.
6. Vyberte žiarovku a vymeňte ju.
Brzdové svetlo ( 1)
Cúvacie svetlo ( 2)
Svetlo do hmly, možno len na
jednej strane ( 3)
Svetlo ukazovateľa smeru ( 4)
Cúvacie svetlo ( 5)

Starostlivosť o vozidlo181
7. Držiak žiarovky zaklapnite dotelesa žiarovky. Dbajte na to, aby
bolo tesnenie správne usadené a
držiak správne pripojený.
8. Pripojte konektor. Umiestnite lôžko žiarovky do telesa, pričom
pripevnite skrutky s guľatou
hlavou do vybrania. Pomocou
štyroch skrutiek pripevnite lôžko
žiarovky k telesu. Zatvorte kryt a
zaistite ho.
Station wagon, Van
1. Stlačením dvoch príchytných západiek odstráňte kryt
svetlometu.
2. Vytiahnite konektor z držiaka žiarovky.
3. Povoľte istiace skrutky a vytiahnite objímku žiaroviek
smerom dozadu.4. Vyskrutkujte tri skrutky skrutkovačom a vyberte držiak
žiarovky. Náradie vozidla 3 192.
5. Vyberte žiarovku a vymeňte ju.

182Starostlivosť o vozidlo
Cúvacie svetlo/brzdové svetlo (1)
Svetlo ukazovateľa smeru ( 2)
Cúvacie svetlo ( 3)
Svetlo do hmly, možno len na
jednej strane ( 4)
6. Zaistite držiak žiarovky do telesa svetlometu a zaskrutkujte ho na
miesto. Zasuňte teleso
svetlometu do karosérie a rukou dotiahnite prídržné matice.
Pripojte konektor.
Zatvorte a zaistite kryt.
TwinTop1. Odskrutkujte upevňovacie matice.
2. Vytiahnite puzdro žiarovkyzvonka. Odpojte konektor
stlačením páčky a demontujte z
držiaka žiarovky.
3. Snímte tesnenie z držiaka žiarovky.
4. Uvoľnite objímky otáčaním avyberte. Zatlačte poistné páčky
na dlhších stranách držiaka
žiarovky smerom von; zdvihnite
držiak žiarovky vpredu a
demontujte.

Starostlivosť o vozidlo183
5. Vyberte žiarovku a vymeňte ju.Cúvacie svetlo/brzdové svetlo ( 1)
Cúvacie svetlo ( 2)
Svetlo do hmly, možno len na
jednej strane ( 3)
Osvetlenie zeme ( 4)
Svetlo ukazovateľa smeru ( 5)
6. Vložte držiak žiarovky do puzdra najprv vložením pätky do prednejčasti konektora. Zložte držiak
žiarovky a uistite sa, že sa
správne zaistil. Vložte objímky a
otáčaním ich zaistite.7. Nasaďte tesnenie na držiak žiarovky. Uistite sa, že tesnenie jev oblasti závitov rovno.
8. Pripojte konektor. Vložte teleso žiarovky do karosérie tak, aby
guľaté výčnelky boli v zárezoch.
Utiahnite upevňovacie matice.
Bočné ukazovatele smeru Žiarovky nechajte vymeniť v
odbornom servise.
Osvetlenie EČ
1. Zvislo zasuňte skrutkovač do vložky žiarovky, zatlačte na
stranu a uvoľnite pružinu.

184Starostlivosť o vozidlo
2. Vyberte teleso žiarovky smeromdole. Neťahajte za vodiče.
3. Zdvihnite jazýček a odpojte konektor od držiaka.
4. Otočte držiakom žiarovky proti smeru hodinových ručičiek.
5. Vyberte žiarovku z držiaku a vymeňte žiarovku.
6. Vložte držiak žiarovky do telesa žiarovky a otočte ním v smere
hodinových ručičiek.
7. Pripojte konektor ku objímke žiarovky.
8. Vložte svietidlo späť a zaistite v pôvodnej polohe.Osvetlenie interiéru
Predné svetlo interiéru,
lampičky na čítanie
1. Odpojte presvetľovací kryt, mierne ho zatlačte dolu a zložte v
uhle smerom nadol.
2. Vyberte žiarovku, vymeňte ju.
3. Pripevnite presvetľovací kryt.
Zadné svetlo interiéru a
lampičky na čítanie Žiarovky nechajte vymeniť v
odbornom servise.

Starostlivosť o vozidlo185
Osvetlenie schránky v palubnej
doske, batožinového priestoru a oblasti nôh
1. Vypáčte lampu pomocou skrutkovača.
2.Zatlačte ľahko žiarovku smerom k
pružine a vyberte ju.
3. Vložte novú žiarovku.
4. Nainštalujte lampu.
Osvetlenie panelu
prístrojov Žiarovky nechajte vymeniť v
odbornom servise.
Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú dve
poistkové skrinky: jedna za krytom na
ľavej strane batožinového priestoru a
druhá vľavo vpredu v motorovom
priestore.
Náhradné poistky skladujte v
poistkovej skrinke batožinového
priestoru, verzia B. Otvorte kryt
3 189.
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
viacerými poistkami.
Poistky je možné zasunúť aj do
pozícií, ktoré nemajú žiadnu funkciu.

186Starostlivosť o vozidlo
Pinzeta na poistky
Pinzeta na na poistky sa môže
nachádzať v poistkovej skrinke v
batožinovom priestore.
Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.

Starostlivosť o vozidlo187Poistková skrinka
motorového priestoru
Zasuňte skrutkovač do otvoru až na
doraz a nakloňte ho do strán. Otvorte kryt nahor a odoberte ho.
Poistková skrinka má dve rozdielne
priradenia poistiek, a to v závislosti od variantu poistkovej skrinky
batožinového priestoru, 3 189.
Priradenie poistiek v spojení s
poistkovou skrinkoubatožinového priestoru, verzia AČ.Obvod1ABS2ABS3Ventilátor klimatizácie pre
priestor pre cestujúcich4Ventilátor interiéru, kúrenie,
systém klimatizácie5Ventilátor chladiča6Ventilátor chladiča7Centrálne zamykanie8Systém ostrekovačov čelného
okna, dvere batožinového prie‐
storu9Vyhrievanie zadného okna,
vyhrievanie vonkajších spätných
zrkadiel10Diagnostická zásuvka

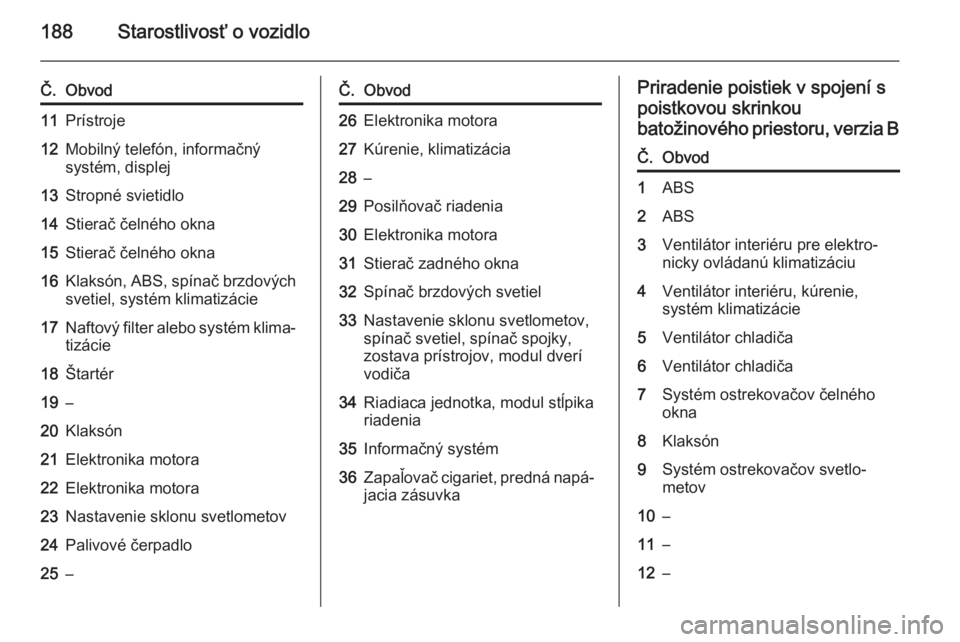

188Starostlivosť o vozidlo
Č.Obvod11Prístroje12Mobilný telefón, informačný
systém, displej13Stropné svietidlo14Stierač čelného okna15Stierač čelného okna16Klaksón, ABS, spínač brzdových svetiel, systém klimatizácie17Naftový filter alebo systém klima‐
tizácie18Štartér19–20Klaksón21Elektronika motora22Elektronika motora23Nastavenie sklonu svetlometov24Palivové čerpadlo25–Č.Obvod26Elektronika motora27Kúrenie, klimatizácia28–29Posilňovač riadenia30Elektronika motora31Stierač zadného okna32Spínač brzdových svetiel33Nastavenie sklonu svetlometov,
spínač svetiel, spínač spojky,
zostava prístrojov, modul dverí
vodiča34Riadiaca jednotka, modul stĺpika
riadenia35Informačný systém36Zapaľovač cigariet, predná napá‐
jacia zásuvkaPriradenie poistiek v spojení s
poistkovou skrinkou
batožinového priestoru, verzia BČ.Obvod1ABS2ABS3Ventilátor interiéru pre elektro‐
nicky ovládanú klimatizáciu4Ventilátor interiéru, kúrenie,
systém klimatizácie5Ventilátor chladiča6Ventilátor chladiča7Systém ostrekovačov čelného
okna8Klaksón9Systém ostrekovačov svetlo‐
metov10–11–12–
