Njega vozila179

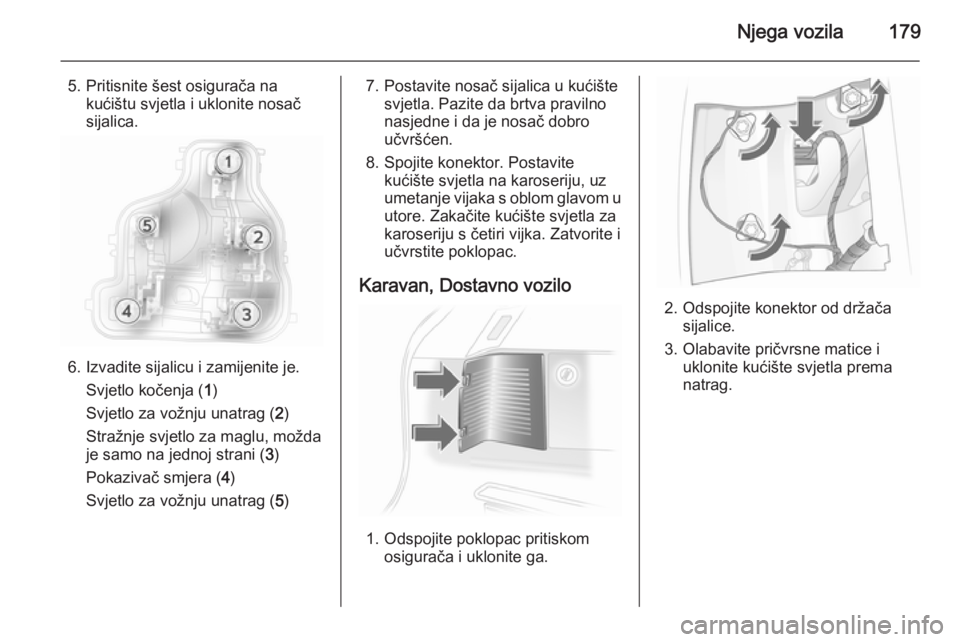

5. Pritisnite šest osigurača nakućištu svjetla i uklonite nosač
sijalica.
6. Izvadite sijalicu i zamijenite je.
Svjetlo kočenja ( 1)
Svjetlo za vožnju unatrag ( 2)
Stražnje svjetlo za maglu, možda je samo na jednoj strani ( 3)
Pokazivač smjera ( 4)
Svjetlo za vožnju unatrag ( 5)
7. Postavite nosač sijalica u kućište
svjetla. Pazite da brtva pravilno
nasjedne i da je nosač dobro
učvršćen.
8. Spojite konektor. Postavite kućište svjetla na karoseriju, uz
umetanje vijaka s oblom glavom u utore. Zakačite kućište svjetla za
karoseriju s četiri vijka. Zatvorite i
učvrstite poklopac.
Karavan, Dostavno vozilo
1. Odspojite poklopac pritiskom osigurača i uklonite ga.
2. Odspojite konektor od držačasijalice.
3. Olabavite pričvrsne matice i uklonite kućište svjetla prema
natrag.

180Njega vozila

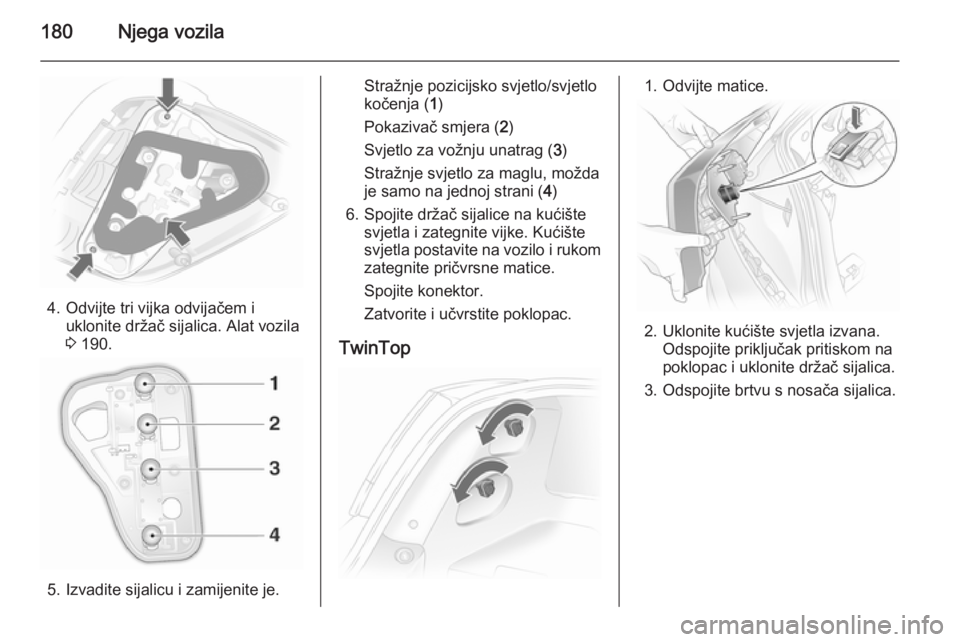

4. Odvijte tri vijka odvijačem iuklonite držač sijalica. Alat vozila
3 190.
5. Izvadite sijalicu i zamijenite je.
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Pokazivač smjera ( 2)
Svjetlo za vožnju unatrag ( 3)
Stražnje svjetlo za maglu, možda
je samo na jednoj strani ( 4)
6. Spojite držač sijalice na kućište svjetla i zategnite vijke. Kućište
svjetla postavite na vozilo i rukom
zategnite pričvrsne matice.
Spojite konektor.
Zatvorite i učvrstite poklopac.
TwinTop1. Odvijte matice.
2. Uklonite kućište svjetla izvana. Odspojite priključak pritiskom na
poklopac i uklonite držač sijalica.
3. Odspojite brtvu s nosača sijalica.

Njega vozila181

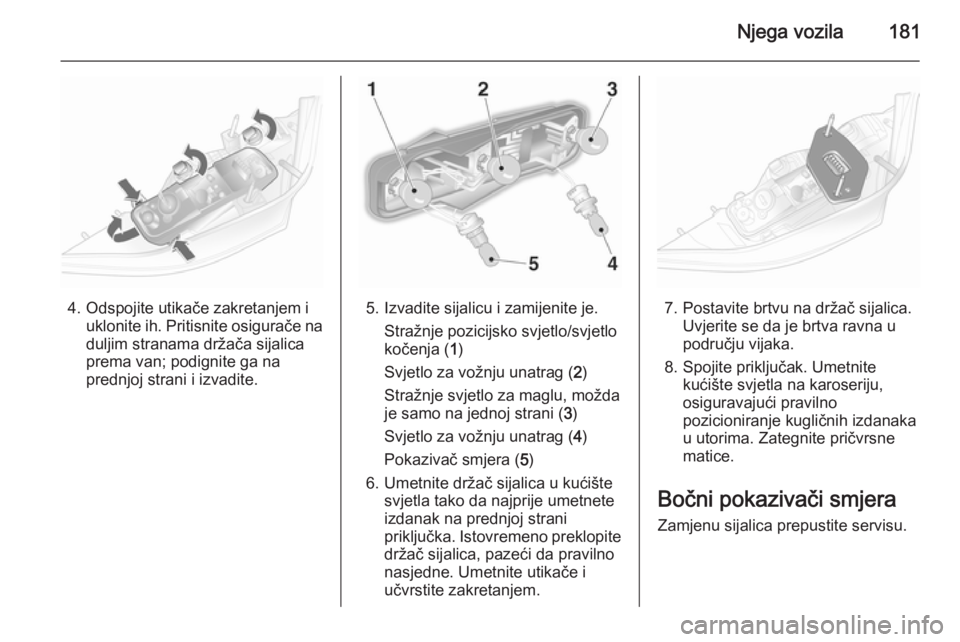

4. Odspojite utikače zakretanjem iuklonite ih. Pritisnite osigurače naduljim stranama držača sijalica
prema van; podignite ga na
prednjoj strani i izvadite.5. Izvadite sijalicu i zamijenite je.
Stražnje pozicijsko svjetlo/svjetlo
kočenja ( 1)
Svjetlo za vožnju unatrag ( 2)
Stražnje svjetlo za maglu, možda
je samo na jednoj strani ( 3)
Svjetlo za vožnju unatrag ( 4)
Pokazivač smjera ( 5)
6. Umetnite držač sijalica u kućište svjetla tako da najprije umetnete
izdanak na prednjoj strani
priključka. Istovremeno preklopite
držač sijalica, pazeći da pravilno
nasjedne. Umetnite utikače i
učvrstite zakretanjem.7. Postavite brtvu na držač sijalica. Uvjerite se da je brtva ravna u
području vijaka.
8. Spojite priključak. Umetnite kućište svjetla na karoseriju,
osiguravajući pravilno
pozicioniranje kugličnih izdanaka
u utorima. Zategnite pričvrsne
matice.
Bočni pokazivači smjera
Zamjenu sijalica prepustite servisu.

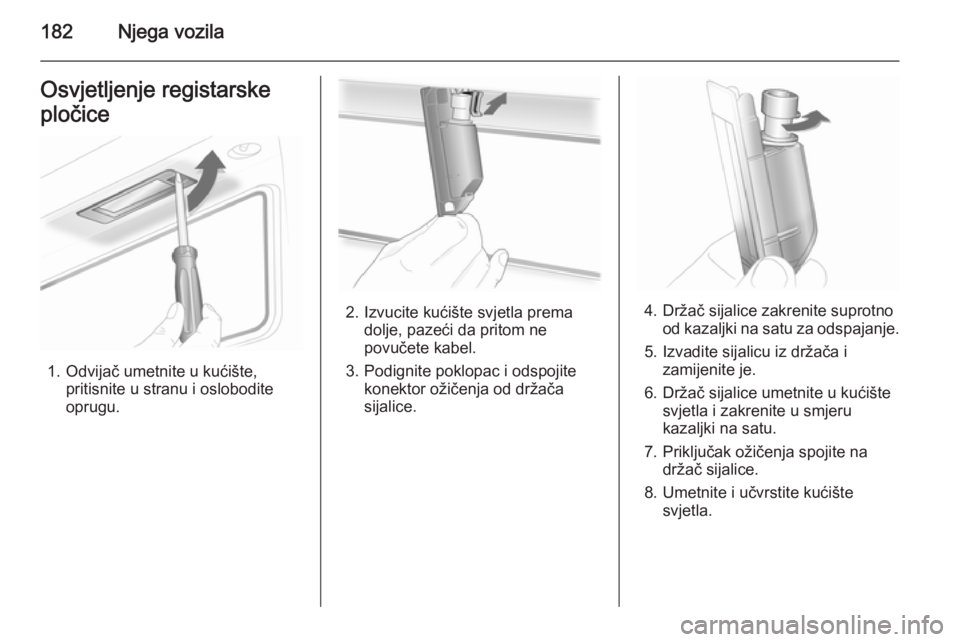

182Njega vozilaOsvjetljenje registarske
pločice
1. Odvijač umetnite u kućište, pritisnite u stranu i oslobodite
oprugu.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.
3. Podignite poklopac i odspojite konektor ožičenja od držača
sijalice.4. Držač sijalice zakrenite suprotno od kazaljki na satu za odspajanje.
5. Izvadite sijalicu iz držača i zamijenite je.
6. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.
7. Priključak ožičenja spojite na držač sijalice.
8. Umetnite i učvrstite kućište svjetla.

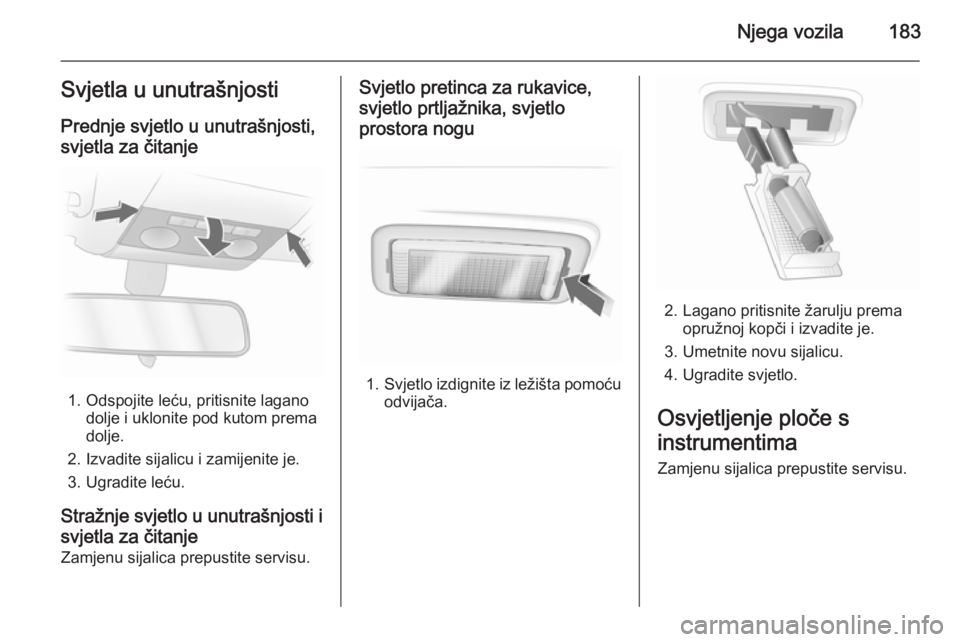

Njega vozila183Svjetla u unutrašnjostiPrednje svjetlo u unutrašnjosti,
svjetla za čitanje
1. Odspojite leću, pritisnite lagano dolje i uklonite pod kutom prema
dolje.
2. Izvadite sijalicu i zamijenite je.
3. Ugradite leću.
Stražnje svjetlo u unutrašnjosti i svjetla za čitanje Zamjenu sijalica prepustite servisu.
Svjetlo pretinca za rukavice,
svjetlo prtljažnika, svjetlo
prostora nogu
1. Svjetlo izdignite iz ležišta pomoću
odvijača.
2. Lagano pritisnite žarulju prema opružnoj kopči i izvadite je.
3. Umetnite novu sijalicu.
4. Ugradite svjetlo.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

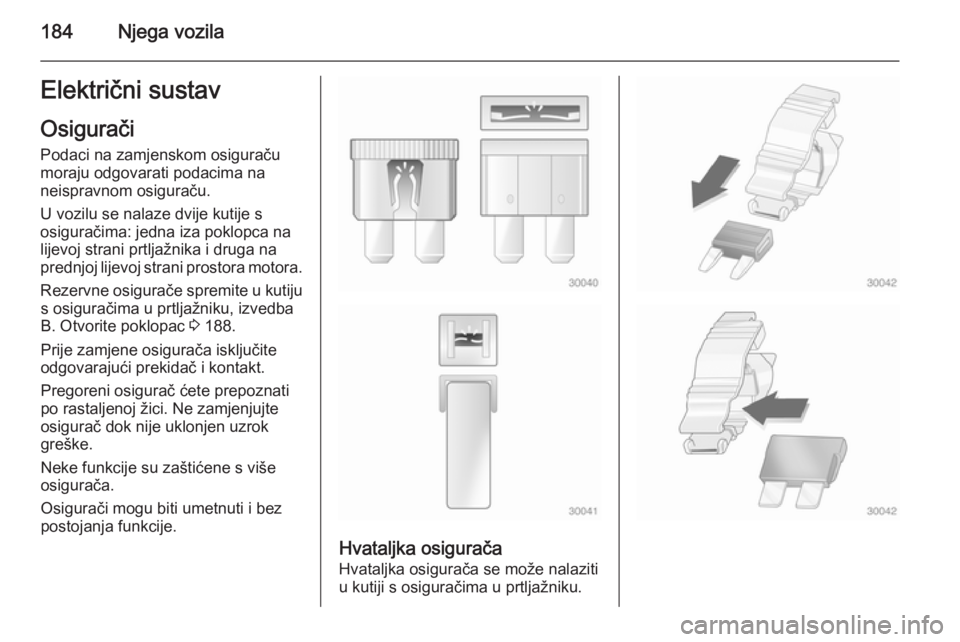

184Njega vozilaElektrični sustav
Osigurači Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze dvije kutije s
osiguračima: jedna iza poklopca na
lijevoj strani prtljažnika i druga na
prednjoj lijevoj strani prostora motora.
Rezervne osigurače spremite u kutiju s osiguračima u prtljažniku, izvedba
B. Otvorite poklopac 3 188.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prtljažniku.

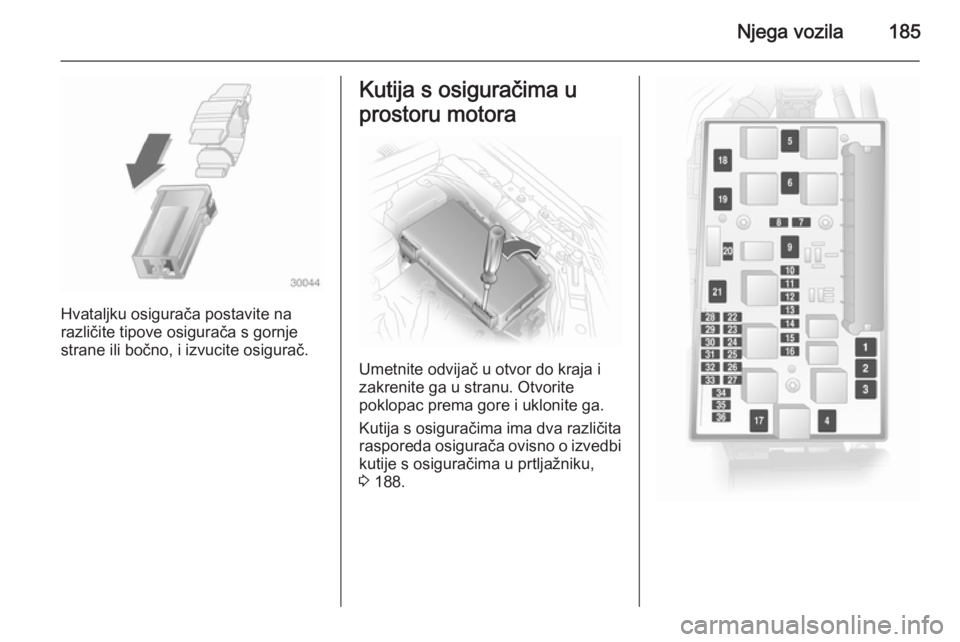

Njega vozila185
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
prostoru motora
Umetnite odvijač u otvor do kraja i
zakrenite ga u stranu. Otvorite
poklopac prema gore i uklonite ga.
Kutija s osiguračima ima dva različita
rasporeda osigurača ovisno o izvedbi kutije s osiguračima u prtljažniku,
3 188.

186Njega vozila

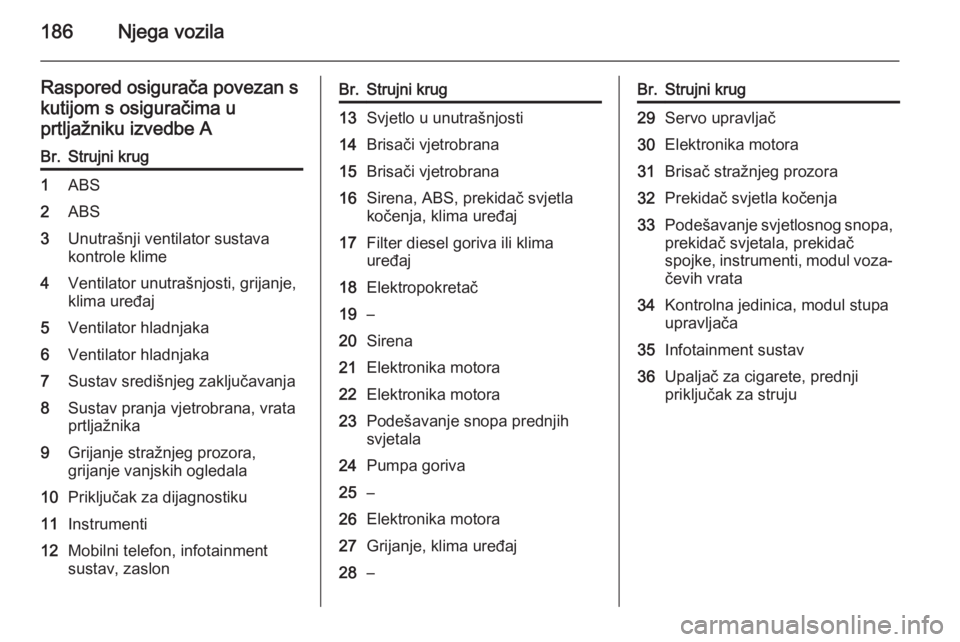

Raspored osigurača povezan s
kutijom s osiguračima u
prtljažniku izvedbe ABr.Strujni krug1ABS2ABS3Unutrašnji ventilator sustava
kontrole klime4Ventilator unutrašnjosti, grijanje,
klima uređaj5Ventilator hladnjaka6Ventilator hladnjaka7Sustav središnjeg zaključavanja8Sustav pranja vjetrobrana, vrata
prtljažnika9Grijanje stražnjeg prozora,
grijanje vanjskih ogledala10Priključak za dijagnostiku11Instrumenti12Mobilni telefon, infotainment
sustav, zaslonBr.Strujni krug13Svjetlo u unutrašnjosti14Brisači vjetrobrana15Brisači vjetrobrana16Sirena, ABS, prekidač svjetla
kočenja, klima uređaj17Filter diesel goriva ili klima
uređaj18Elektropokretač19–20Sirena21Elektronika motora22Elektronika motora23Podešavanje snopa prednjih
svjetala24Pumpa goriva25–26Elektronika motora27Grijanje, klima uređaj28–Br.Strujni krug29Servo upravljač30Elektronika motora31Brisač stražnjeg prozora32Prekidač svjetla kočenja33Podešavanje svjetlosnog snopa,
prekidač svjetala, prekidač
spojke, instrumenti, modul voza‐
čevih vrata34Kontrolna jedinica, modul stupa
upravljača35Infotainment sustav36Upaljač za cigarete, prednji
priključak za struju

Njega vozila187

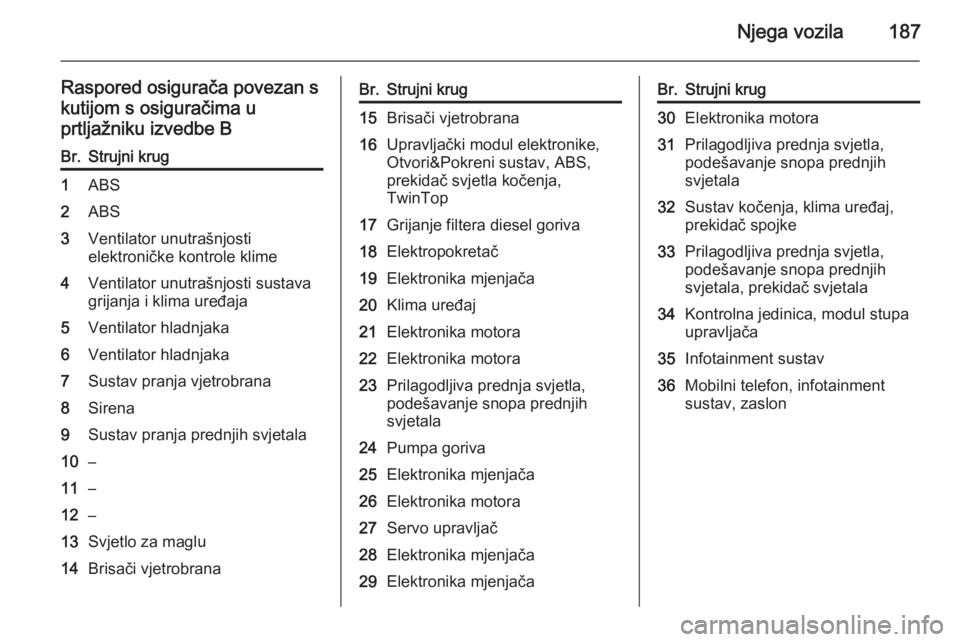

Raspored osigurača povezan s
kutijom s osiguračima u
prtljažniku izvedbe BBr.Strujni krug1ABS2ABS3Ventilator unutrašnjosti
elektroničke kontrole klime4Ventilator unutrašnjosti sustava
grijanja i klima uređaja5Ventilator hladnjaka6Ventilator hladnjaka7Sustav pranja vjetrobrana8Sirena9Sustav pranja prednjih svjetala10–11–12–13Svjetlo za maglu14Brisači vjetrobranaBr.Strujni krug15Brisači vjetrobrana16Upravljački modul elektronike,
Otvori&Pokreni sustav, ABS,
prekidač svjetla kočenja,
TwinTop17Grijanje filtera diesel goriva18Elektropokretač19Elektronika mjenjača20Klima uređaj21Elektronika motora22Elektronika motora23Prilagodljiva prednja svjetla,
podešavanje snopa prednjih
svjetala24Pumpa goriva25Elektronika mjenjača26Elektronika motora27Servo upravljač28Elektronika mjenjača29Elektronika mjenjačaBr.Strujni krug30Elektronika motora31Prilagodljiva prednja svjetla,
podešavanje snopa prednjih
svjetala32Sustav kočenja, klima uređaj,
prekidač spojke33Prilagodljiva prednja svjetla,
podešavanje snopa prednjih
svjetala, prekidač svjetala34Kontrolna jedinica, modul stupa
upravljača35Infotainment sustav36Mobilni telefon, infotainment
sustav, zaslon

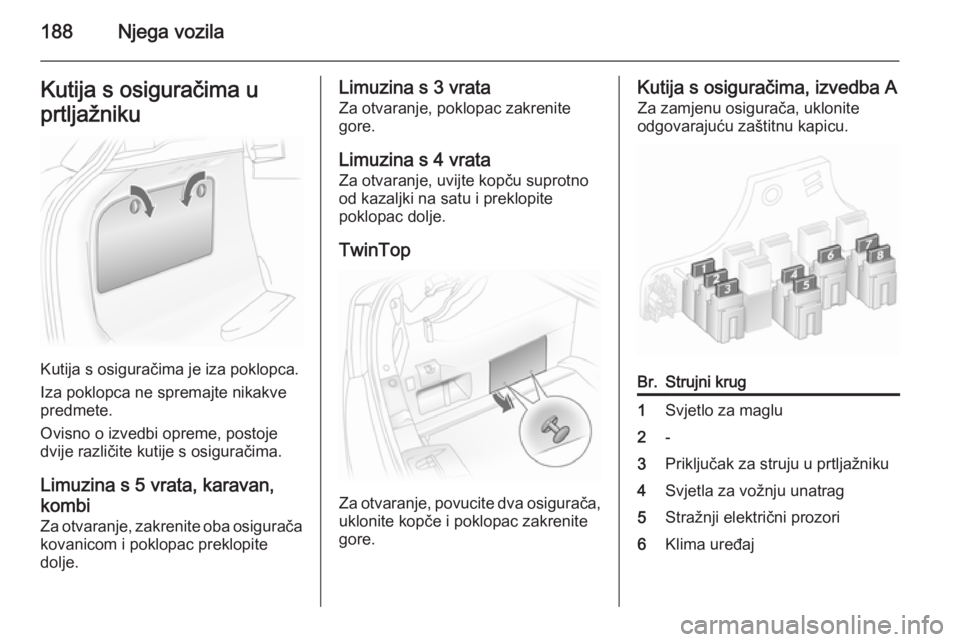

188Njega vozilaKutija s osiguračima u
prtljažniku
Kutija s osiguračima je iza poklopca.
Iza poklopca ne spremajte nikakve
predmete.
Ovisno o izvedbi opreme, postoje
dvije različite kutije s osiguračima.
Limuzina s 5 vrata, karavan, kombi Za otvaranje, zakrenite oba osigurača
kovanicom i poklopac preklopite
dolje.
Limuzina s 3 vrata
Za otvaranje, poklopac zakrenitegore.
Limuzina s 4 vrata
Za otvaranje, uvijte kopču suprotno
od kazaljki na satu i preklopite
poklopac dolje.
TwinTop
Za otvaranje, povucite dva osigurača, uklonite kopče i poklopac zakrenite
gore.
Kutija s osiguračima, izvedba A
Za zamjenu osigurača, uklonite
odgovarajuću zaštitnu kapicu.Br.Strujni krug1Svjetlo za maglu2-3Priključak za struju u prtljažniku4Svjetla za vožnju unatrag5Stražnji električni prozori6Klima uređaj
