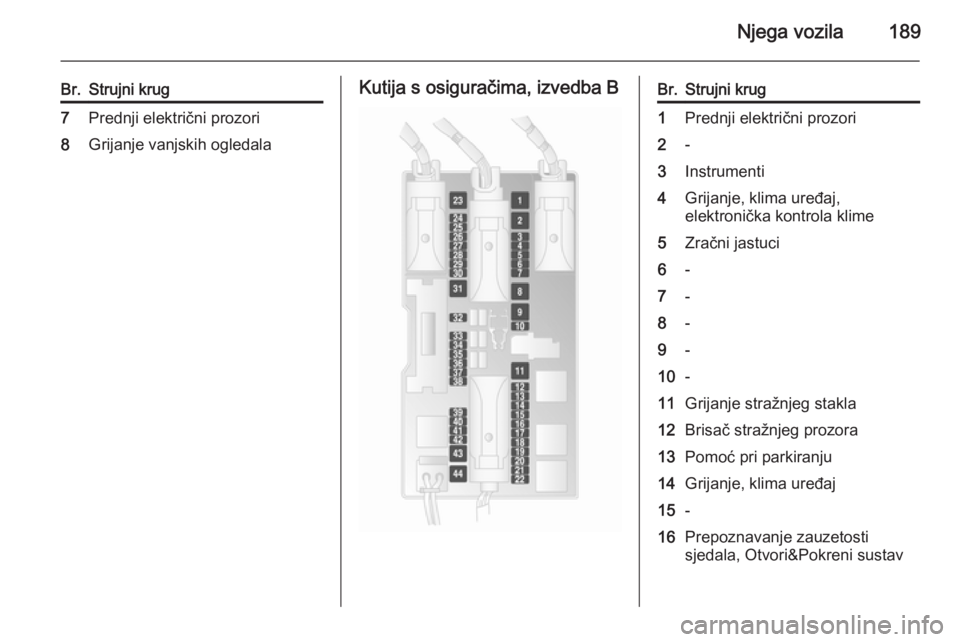

Njega vozila189
Br.Strujni krug7Prednji električni prozori8Grijanje vanjskih ogledalaKutija s osiguračima, izvedba BBr.Strujni krug1Prednji električni prozori2-3Instrumenti4Grijanje, klima uređaj,
elektronička kontrola klime5Zračni jastuci6-7-8-9-10-11Grijanje stražnjeg stakla12Brisač stražnjeg prozora13Pomoć pri parkiranju14Grijanje, klima uređaj15-16Prepoznavanje zauzetosti
sjedala, Otvori&Pokreni sustav

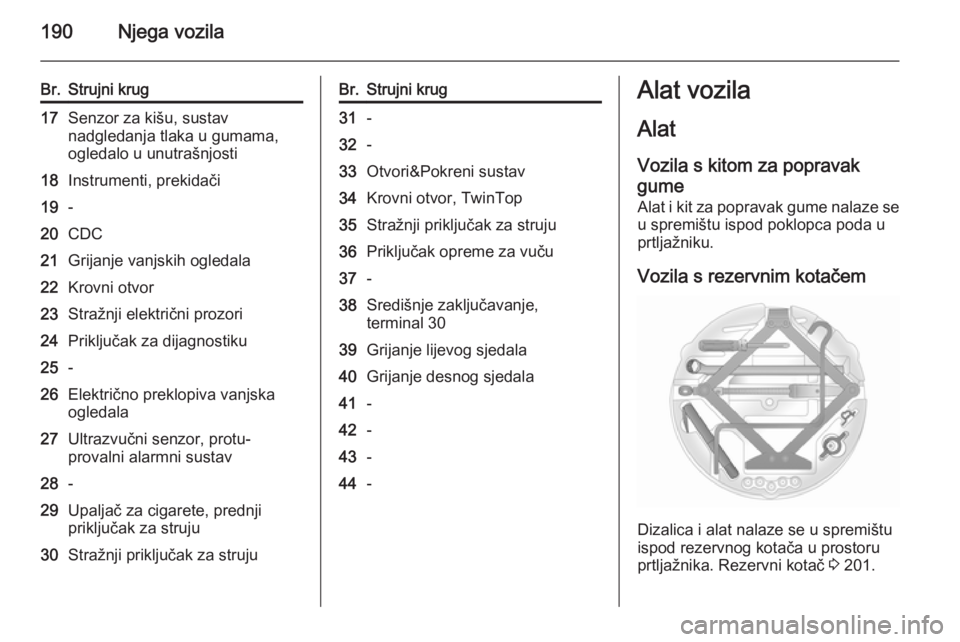

190Njega vozila
Br.Strujni krug17Senzor za kišu, sustav
nadgledanja tlaka u gumama,
ogledalo u unutrašnjosti18Instrumenti, prekidači19-20CDC21Grijanje vanjskih ogledala22Krovni otvor23Stražnji električni prozori24Priključak za dijagnostiku25-26Električno preklopiva vanjska
ogledala27Ultrazvučni senzor, protu‐
provalni alarmni sustav28-29Upaljač za cigarete, prednji
priključak za struju30Stražnji priključak za strujuBr.Strujni krug31-32-33Otvori&Pokreni sustav34Krovni otvor, TwinTop35Stražnji priključak za struju36Priključak opreme za vuču37-38Središnje zaključavanje,
terminal 3039Grijanje lijevog sjedala40Grijanje desnog sjedala41-42-43-44-Alat vozila
Alat Vozila s kitom za popravakgume
Alat i kit za popravak gume nalaze se u spremištu ispod poklopca poda u
prtljažniku.
Vozila s rezervnim kotačem
Dizalica i alat nalaze se u spremištu
ispod rezervnog kotača u prostoru
prtljažnika. Rezervni kotač 3 201.

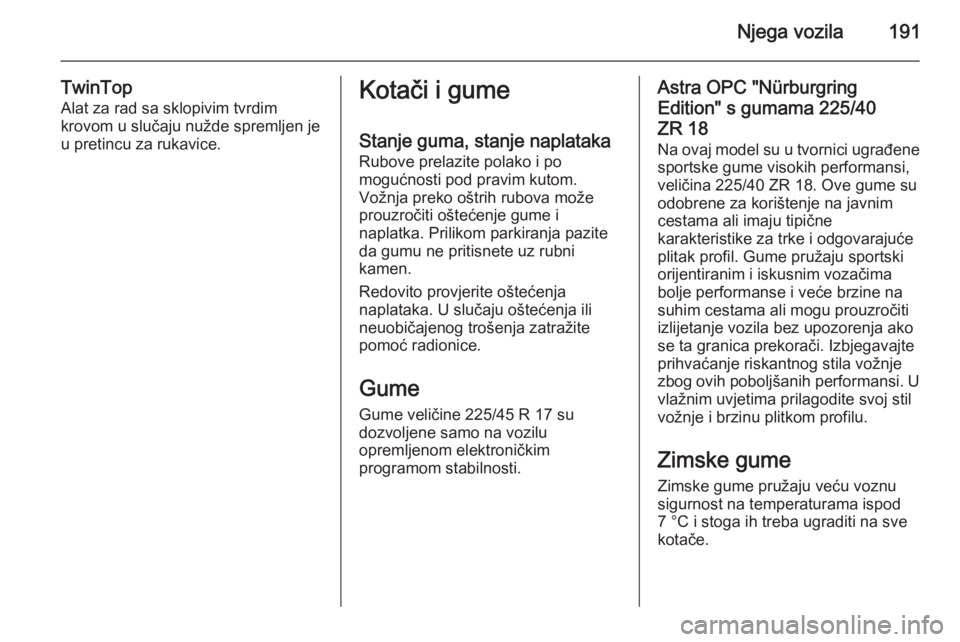

Njega vozila191
TwinTop
Alat za rad sa sklopivim tvrdim
krovom u slučaju nužde spremljen je u pretincu za rukavice.Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Gume
Gume veličine 225/45 R 17 su
dozvoljene samo na vozilu
opremljenom elektroničkim
programom stabilnosti.Astra OPC "Nürburgring
Edition" s gumama 225/40 ZR 18
Na ovaj model su u tvornici ugrađene
sportske gume visokih performansi,
veličina 225/40 ZR 18. Ove gume su
odobrene za korištenje na javnim
cestama ali imaju tipične
karakteristike za trke i odgovarajuće
plitak profil. Gume pružaju sportski
orijentiranim i iskusnim vozačima
bolje performanse i veće brzine na
suhim cestama ali mogu prouzročiti
izlijetanje vozila bez upozorenja ako
se ta granica prekorači. Izbjegavajte
prihvaćanje riskantnog stila vožnje
zbog ovih poboljšanih performansi. U vlažnim uvjetima prilagodite svoj stilvožnje i brzinu plitkom profilu.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod7 °C i stoga ih treba ugraditi na sve
kotače.

192Njega vozila

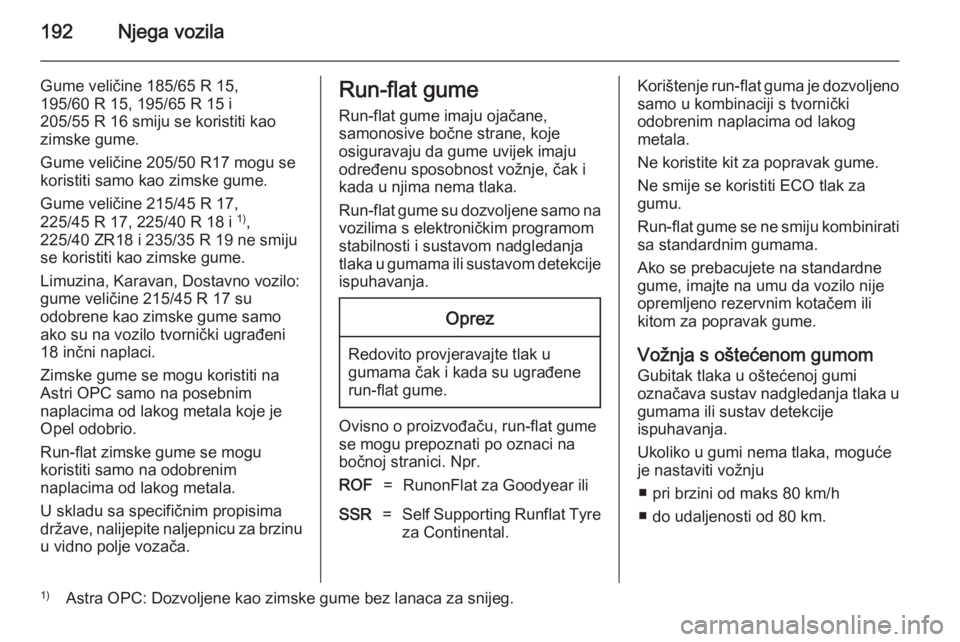

Gume veličine 185/65 R 15,
195/60 R 15, 195/65 R 15 i
205/55 R 16 smiju se koristiti kao
zimske gume.
Gume veličine 205/50 R17 mogu se
koristiti samo kao zimske gume.
Gume veličine 215/45 R 17,
225/45 R 17, 225/40 R 18 i 1)
,
225/40 ZR18 i 235/35 R 19 ne smiju se koristiti kao zimske gume.
Limuzina, Karavan, Dostavno vozilo:
gume veličine 215/45 R 17 su
odobrene kao zimske gume samo
ako su na vozilo tvornički ugrađeni
18 inčni naplaci.
Zimske gume se mogu koristiti na Astri OPC samo na posebnim
naplacima od lakog metala koje je
Opel odobrio.
Run-flat zimske gume se mogu
koristiti samo na odobrenim
naplacima od lakog metala.
U skladu sa specifičnim propisima države, nalijepite naljepnicu za brzinu
u vidno polje vozača.Run-flat gume
Run-flat gume imaju ojačane,
samonosive bočne strane, koje
osiguravaju da gume uvijek imaju
određenu sposobnost vožnje, čak i
kada u njima nema tlaka.
Run-flat gume su dozvoljene samo na
vozilima s elektroničkim programom
stabilnosti i sustavom nadgledanja
tlaka u gumama ili sustavom detekcije ispuhavanja.Oprez
Redovito provjeravajte tlak u
gumama čak i kada su ugrađene
run-flat gume.
Ovisno o proizvođaču, run-flat gume
se mogu prepoznati po oznaci na
bočnoj stranici. Npr.
ROF=RunonFlat za Goodyear iliSSR=Self Supporting Runflat Tyre
za Continental.Korištenje run-flat guma je dozvoljeno samo u kombinaciji s tvornički
odobrenim naplacima od lakog
metala.
Ne koristite kit za popravak gume.
Ne smije se koristiti ECO tlak za
gumu.
Run-flat gume se ne smiju kombinirati
sa standardnim gumama.
Ako se prebacujete na standardne
gume, imajte na umu da vozilo nije
opremljeno rezervnim kotačem ili
kitom za popravak gume.
Vožnja s oštećenom gumom
Gubitak tlaka u oštećenoj gumi
označava sustav nadgledanja tlaka u
gumama ili sustav detekcije
ispuhavanja.
Ukoliko u gumi nema tlaka, moguće
je nastaviti vožnju
■ pri brzini od maks 80 km/h
■ do udaljenosti od 80 km.1) Astra OPC: Dozvoljene kao zimske gume bez lanaca za snijeg.

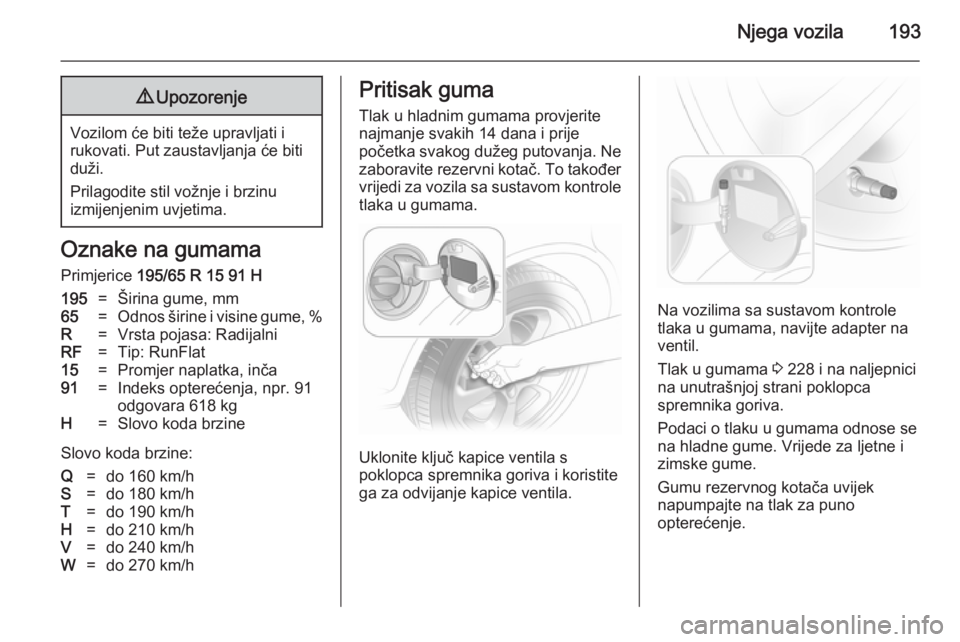

Njega vozila1939Upozorenje
Vozilom će biti teže upravljati i
rukovati. Put zaustavljanja će biti
duži.
Prilagodite stil vožnje i brzinu
izmijenjenim uvjetima.
Oznake na gumama
Primjerice 195/65 R 15 91 H
195=Širina gume, mm65=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat15=Promjer naplatka, inča91=Indeks opterećenja, npr. 91
odgovara 618 kgH=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije
početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također vrijedi za vozila sa sustavom kontroletlaka u gumama.
Uklonite ključ kapice ventila s
poklopca spremnika goriva i koristite ga za odvijanje kapice ventila.
Na vozilima sa sustavom kontrole
tlaka u gumama, navijte adapter na
ventil.
Tlak u gumama 3 228 i na naljepnici
na unutrašnjoj strani poklopca
spremnika goriva.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.

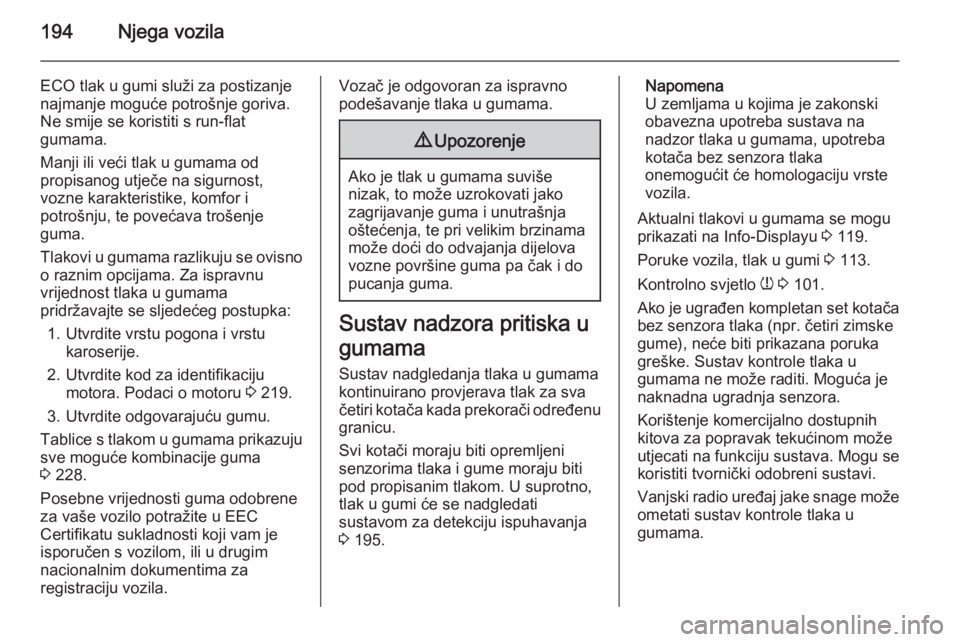

194Njega vozila
ECO tlak u gumi služi za postizanje
najmanje moguće potrošnje goriva.
Ne smije se koristiti s run-flat
gumama.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite vrstu pogona i vrstu karoserije.
2. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 219.
3. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 228.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.9 Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Sustav nadzora pritiska u
gumama
Sustav nadgledanja tlaka u gumama
kontinuirano provjerava tlak za sva
četiri kotača kada prekorači određenu
granicu.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom. U suprotno,
tlak u gumi će se nadgledati
sustavom za detekciju ispuhavanja
3 195.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Aktualni tlakovi u gumama se mogu
prikazati na Info-Displayu 3 119.
Poruke vozila, tlak u gumi 3 113.
Kontrolno svjetlo w 3 101.
Ako je ugrađen kompletan set kotača bez senzora tlaka (npr. četiri zimske
gume), neće biti prikazana poruka
greške. Sustav kontrole tlaka u
gumama ne može raditi. Moguća je
naknadna ugradnja senzora.
Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni sustavi.
Vanjski radio uređaj jake snage može ometati sustav kontrole tlaka u
gumama.

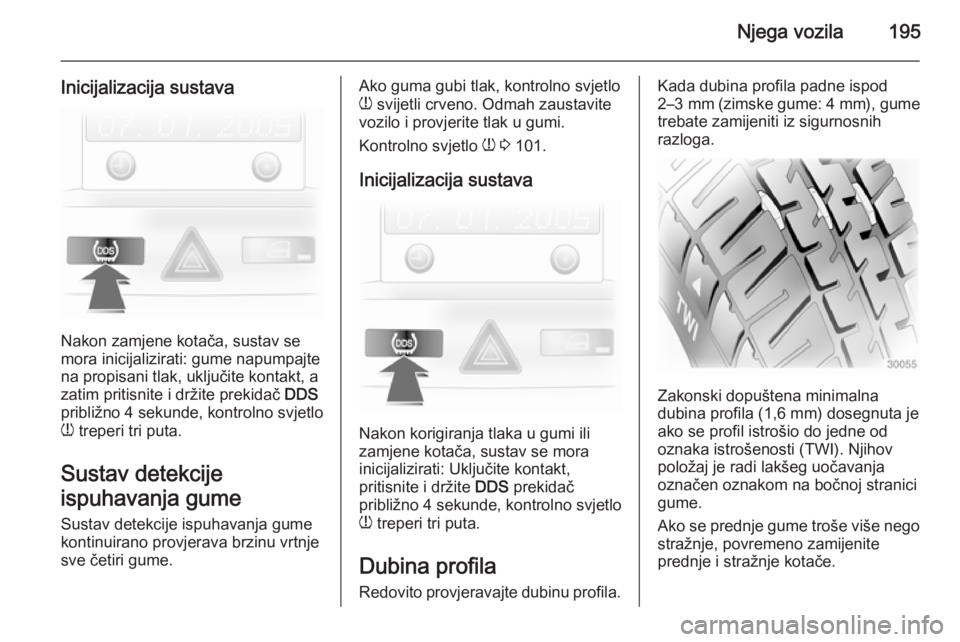

Njega vozila195
Inicijalizacija sustava
Nakon zamjene kotača, sustav se
mora inicijalizirati: gume napumpajte
na propisani tlak, uključite kontakt, a
zatim pritisnite i držite prekidač DDS
približno 4 sekunde, kontrolno svjetlo
w treperi tri puta.
Sustav detekcije
ispuhavanja gume
Sustav detekcije ispuhavanja gume
kontinuirano provjerava brzinu vrtnje
sve četiri gume.
Ako guma gubi tlak, kontrolno svjetlo
w svijetli crveno. Odmah zaustavite
vozilo i provjerite tlak u gumi.
Kontrolno svjetlo w 3 101.
Inicijalizacija sustava
Nakon korigiranja tlaka u gumi ili
zamjene kotača, sustav se mora
inicijalizirati: Uključite kontakt,
pritisnite i držite DDS prekidač
približno 4 sekunde, kontrolno svjetlo
w treperi tri puta.
Dubina profila Redovito provjeravajte dubinu profila.
Kada dubina profila padne ispod
2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do jedne od
oznaka istrošenosti (TWI). Njihov
položaj je radi lakšeg uočavanja
označen oznakom na bočnoj stranici
gume.
Ako se prednje gume troše više nego stražnje, povremeno zamijenite
prednje i stražnje kotače.

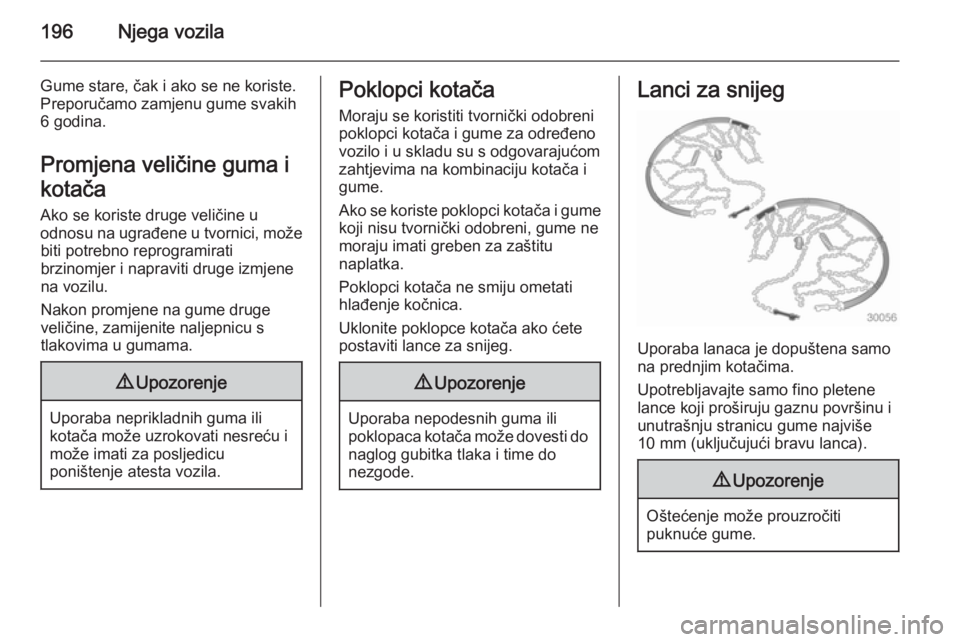

196Njega vozila
Gume stare, čak i ako se ne koriste.Preporučamo zamjenu gume svakih
6 godina.
Promjena veličine guma i
kotača
Ako se koriste druge veličine u
odnosu na ugrađene u tvornici, može biti potrebno reprogramirati
brzinomjer i napraviti druge izmjene
na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.
Uklonite poklopce kotača ako ćete
postaviti lance za snijeg.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na prednjim kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
10 mm (uključujući bravu lanca).
9 Upozorenje
Oštećenje može prouzročiti
puknuće gume.

Njega vozila197

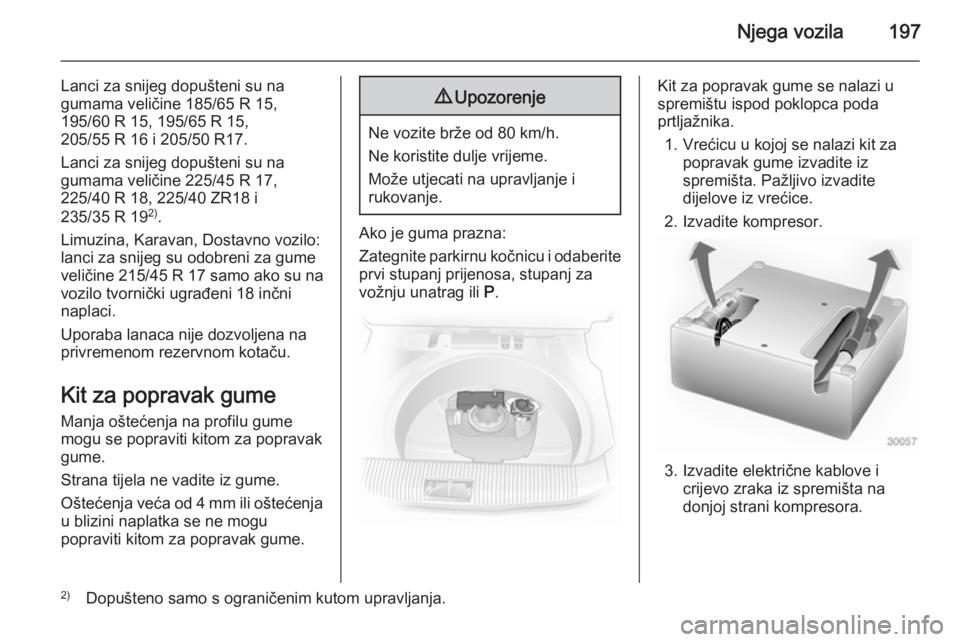

Lanci za snijeg dopušteni su na
gumama veličine 185/65 R 15,
195/60 R 15, 195/65 R 15,
205/55 R 16 i 205/50 R17.
Lanci za snijeg dopušteni su na
gumama veličine 225/45 R 17,
225/40 R 18, 225/40 ZR18 i
235/35 R 19 2)
.
Limuzina, Karavan, Dostavno vozilo:
lanci za snijeg su odobreni za gume
veličine 215/45 R 17 samo ako su na
vozilo tvornički ugrađeni 18 inčni
naplaci.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Kit za popravak gume
Manja oštećenja na profilu gume mogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja veća od 4 mm ili oštećenja u blizini naplatka se ne mogu
popraviti kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne koristite dulje vrijeme.
Može utjecati na upravljanje i
rukovanje.
Ako je guma prazna:
Zategnite parkirnu kočnicu i odaberite
prvi stupanj prijenosa, stupanj za
vožnju unatrag ili P.
Kit za popravak gume se nalazi u
spremištu ispod poklopca poda
prtljažnika.
1. Vrećicu u kojoj se nalazi kit za popravak gume izvadite iz
spremišta. Pažljivo izvadite
dijelove iz vrećice.
2. Izvadite kompresor.
3. Izvadite električne kablove i crijevo zraka iz spremišta nadonjoj strani kompresora.
2) Dopušteno samo s ograničenim kutom upravljanja.

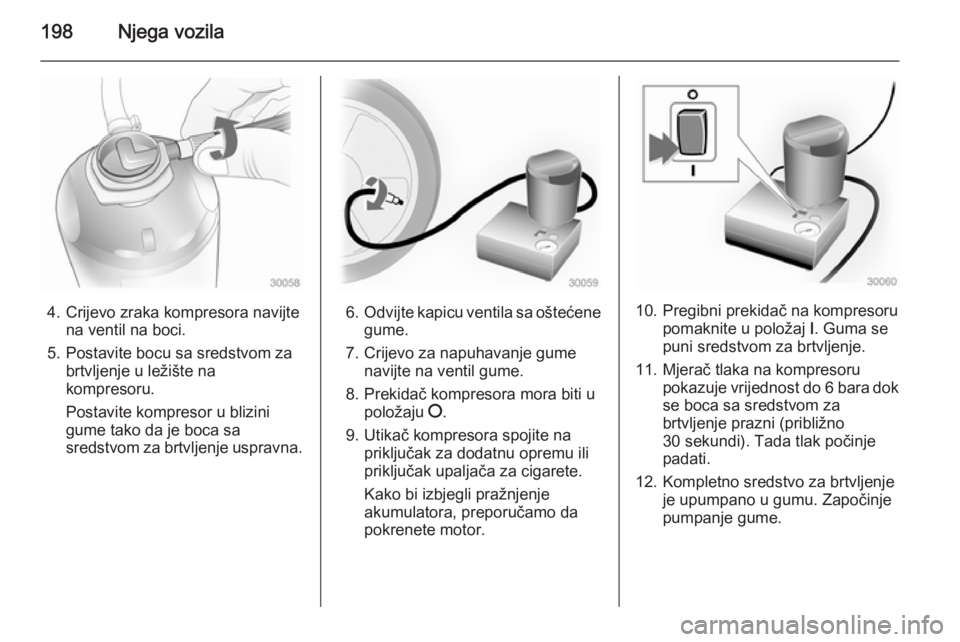

198Njega vozila
4. Crijevo zraka kompresora navijtena ventil na boci.
5. Postavite bocu sa sredstvom za brtvljenje u ležište na
kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.6. Odvijte kapicu ventila sa oštećene
gume.
7. Crijevo za napuhavanje gume navijte na ventil gume.
8. Prekidač kompresora mora biti u položaju §.
9. Utikač kompresora spojite na priključak za dodatnu opremu ili
priključak upaljača za cigarete.
Kako bi izbjegli pražnjenje
akumulatora, preporučamo da
pokrenete motor.10. Pregibni prekidač na kompresoru
pomaknite u položaj I. Guma se
puni sredstvom za brtvljenje.
11. Mjerač tlaka na kompresoru pokazuje vrijednost do 6 bara dokse boca sa sredstvom za
brtvljenje prazni (približno
30 sekundi). Tada tlak počinje
padati.
12. Kompletno sredstvo za brtvljenje je upumpano u gumu. Započinje
pumpanje gume.
