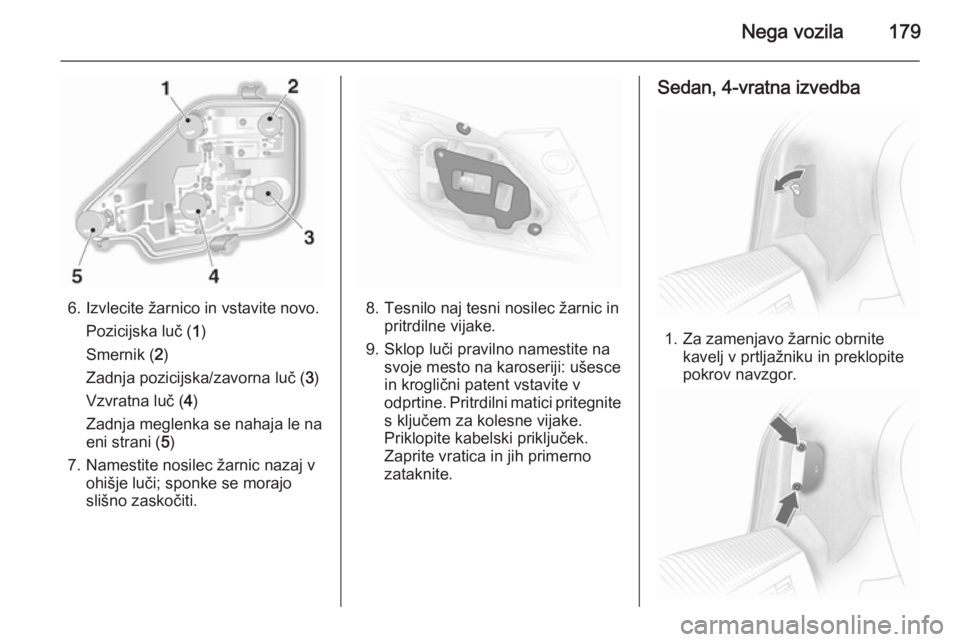

6. Izvlecite žarnico in vstavite novo.Pozicijska luč ( 1)
Smernik ( 2)
Zadnja pozicijska/zavorna luč ( 3)
Vzvratna luč ( 4)
Zadnja meglenka se nahaja le na eni strani ( 5)
7. Namestite nosilec žarnic nazaj v ohišje luči; sponke se morajo
slišno zaskočiti.8. Tesnilo naj tesni nosilec žarnic in pritrdilne vijake.
9. Sklop luči pravilno namestite na svoje mesto na karoseriji: ušesce
in kroglični patent vstavite v
odprtine. Pritrdilni matici pritegnite s ključem za kolesne vijake.
Priklopite kabelski priključek.
Zaprite vratica in jih primerno
zataknite.
Sedan, 4-vratna izvedba
1. Za zamenjavo žarnic obrnite kavelj v prtljažniku in preklopite
pokrov navzgor.

180Nega vozila

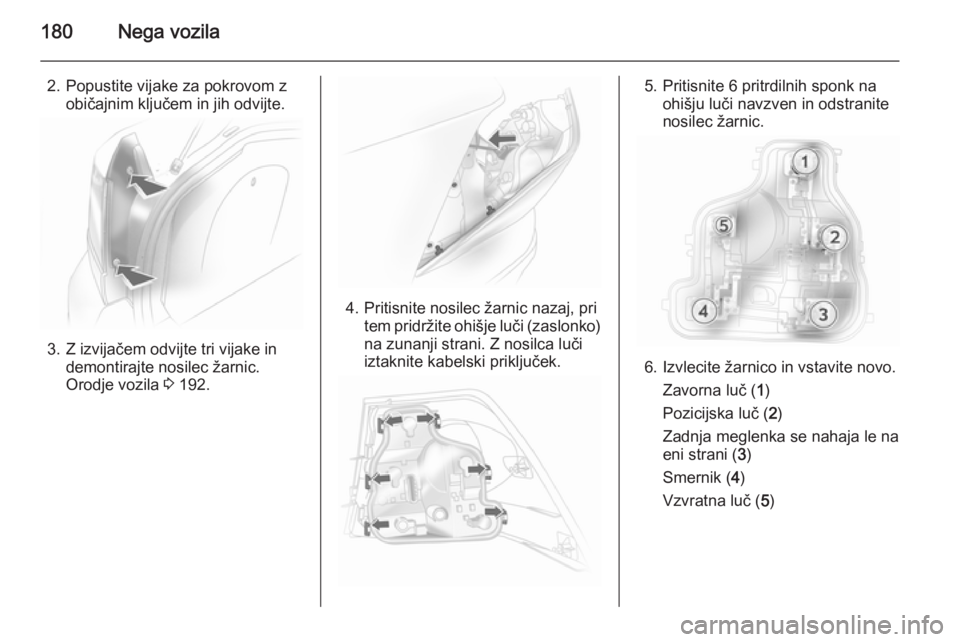

2. Popustite vijake za pokrovom zobičajnim ključem in jih odvijte.
3. Z izvijačem odvijte tri vijake indemontirajte nosilec žarnic.
Orodje vozila 3 192.
4. Pritisnite nosilec žarnic nazaj, pri
tem pridržite ohišje luči (zaslonko)na zunanji strani. Z nosilca luči
iztaknite kabelski priključek.
5. Pritisnite 6 pritrdilnih sponk na ohišju luči navzven in odstranite
nosilec žarnic.
6. Izvlecite žarnico in vstavite novo.
Zavorna luč ( 1)
Pozicijska luč ( 2)
Zadnja meglenka se nahaja le na eni strani ( 3)
Smernik ( 4)
Vzvratna luč ( 5)

Nega vozila181

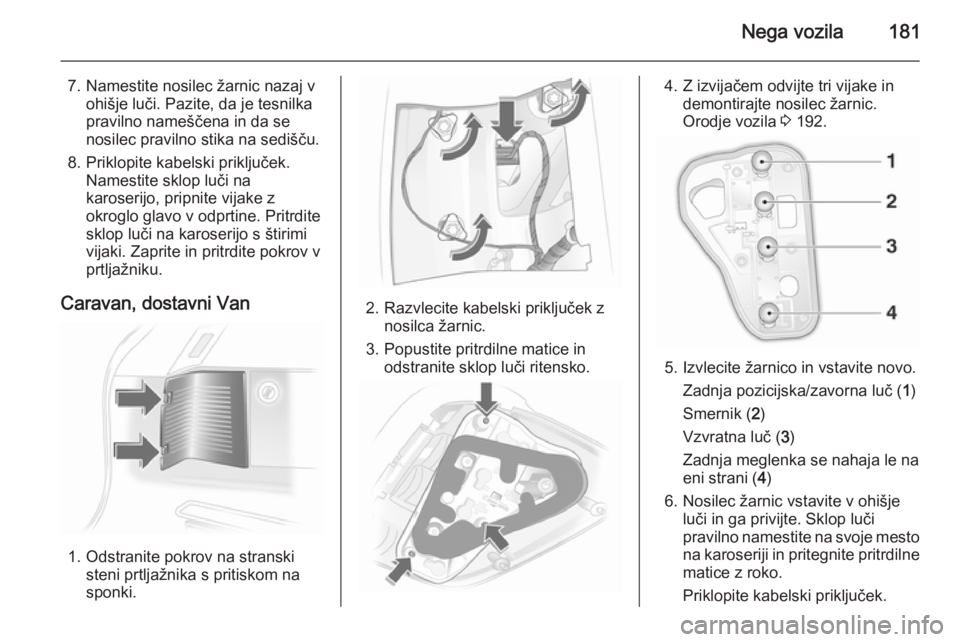

7. Namestite nosilec žarnic nazaj vohišje luči. Pazite, da je tesnilka
pravilno nameščena in da se
nosilec pravilno stika na sedišču.
8. Priklopite kabelski priključek. Namestite sklop luči na
karoserijo, pripnite vijake z
okroglo glavo v odprtine. Pritrdite
sklop luči na karoserijo s štirimi
vijaki. Zaprite in pritrdite pokrov v
prtljažniku.
Caravan, dostavni Van
1. Odstranite pokrov na stranski steni prtljažnika s pritiskom na
sponki.
2. Razvlecite kabelski priključek z nosilca žarnic.
3. Popustite pritrdilne matice in odstranite sklop luči ritensko.
4. Z izvijačem odvijte tri vijake indemontirajte nosilec žarnic.
Orodje vozila 3 192.
5. Izvlecite žarnico in vstavite novo.
Zadnja pozicijska/zavorna luč ( 1)
Smernik ( 2)
Vzvratna luč ( 3)
Zadnja meglenka se nahaja le na eni strani ( 4)
6. Nosilec žarnic vstavite v ohišje luči in ga privijte. Sklop luči
pravilno namestite na svoje mesto
na karoseriji in pritegnite pritrdilne matice z roko.
Priklopite kabelski priključek.

182Nega vozila
Zaprite vratica in jih primerno
zataknite.
TwinTop

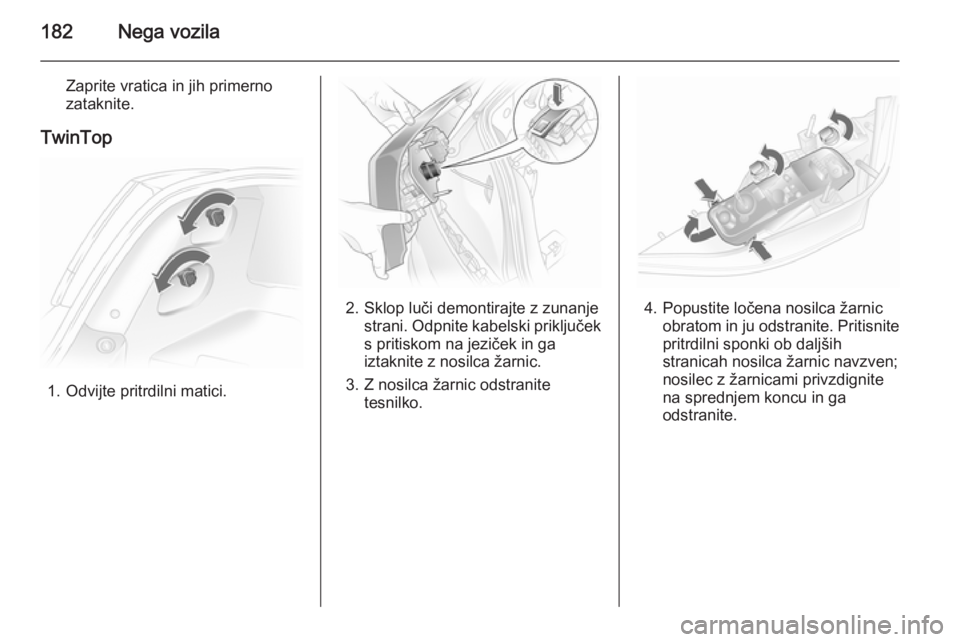

1. Odvijte pritrdilni matici.
2. Sklop luči demontirajte z zunanje strani. Odpnite kabelski priključeks pritiskom na jeziček in ga
iztaknite z nosilca žarnic.
3. Z nosilca žarnic odstranite tesnilko.4. Popustite ločena nosilca žarnicobratom in ju odstranite. Pritisnite
pritrdilni sponki ob daljših
stranicah nosilca žarnic navzven;
nosilec z žarnicami privzdignite
na sprednjem koncu in ga
odstranite.

Nega vozila183
5. Izvlecite žarnico in vstavite novo.Zadnja pozicijska/zavorna luč ( 1)
Pozicijska luč ( 2)
Zadnja meglenka se nahaja le na eni strani ( 3)
Vzvratna luč ( 4)
Smernik ( 5)
6. Nosilec žarnic vstavite v ohišje luči; najprej vstavite jeziček predčepom. Nosilec rahlo upognite in
ga pripnite v ohišje luči, da se
primerno zaskoči. Namestite
ločena nosilca žarnic in ju z
obratom pritrdite.7. Na nosilec žarnic namestite tesnilko. Tesnilka naj bo na
območju vijakov zravnana.
8. Priklopite kabelski priključek. Sklop luči namestite na
karoserijo; pri tem pazite na
pravilen položaj krogličnih zatičev v odprtinah. Pritegnite pritrdilni
matici.
Stranski smerniki
Žarnice dajte zamenjati strokovnjaku.
Osvetlitev registrske
tablice

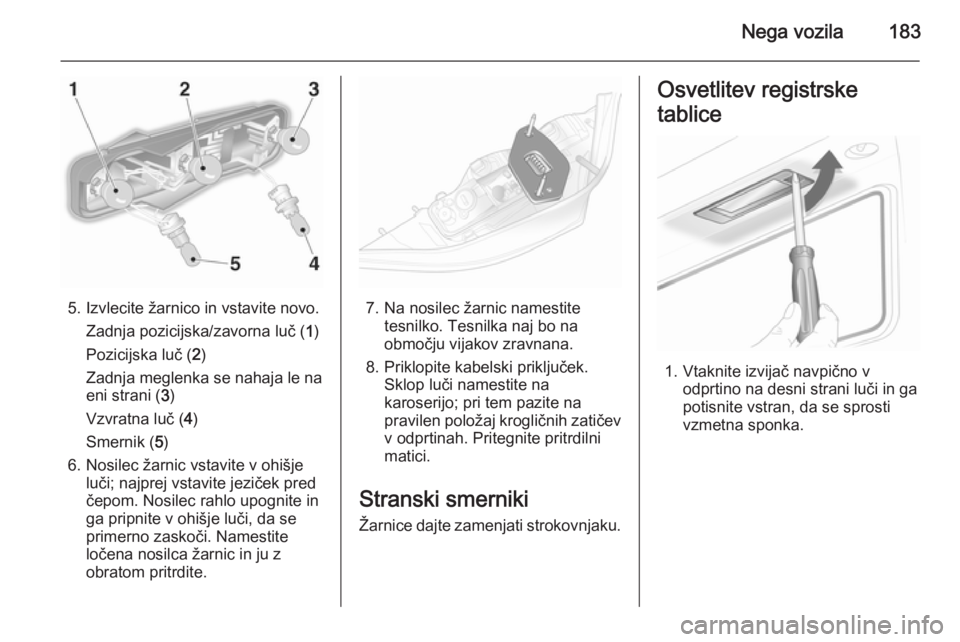

1. Vtaknite izvijač navpično v odprtino na desni strani luči in ga
potisnite vstran, da se sprosti
vzmetna sponka.

184Nega vozila
2. Luč rahlo povlecite navzdol. Nevlecite je prek točke upora, sicer
boste pretrgali kabelski vod.
3. Privzdignite sponko in iztaknite kabelski priključek iz luči.4. Nosilec žarnice obrnite v obratnosmer urinega kazalca.
5. Pregorelo žarnico odstranite iz nosilca in vstavite novo.
6. Nosilec z žarnico vstavite v luč in ga obrnite v smeri urinega
kazalca.
7. Pripnite kabelski priključek na nosilec žarnice.
8. Namestite luč na svoje mesto in jo
pripnite, da se slišno zaskoči.
Stropne luči
Sprednje stropne in bralne luči

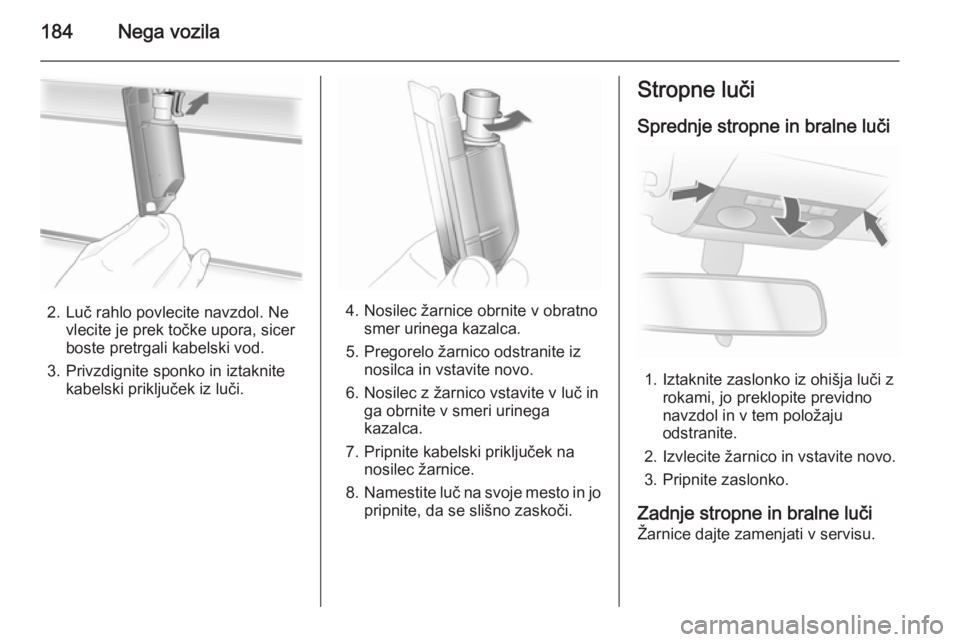

1. Iztaknite zaslonko iz ohišja luči z rokami, jo preklopite previdno
navzdol in v tem položaju
odstranite.
2. Izvlecite žarnico in vstavite novo.
3. Pripnite zaslonko.
Zadnje stropne in bralne luči Žarnice dajte zamenjati v servisu.

Nega vozila185

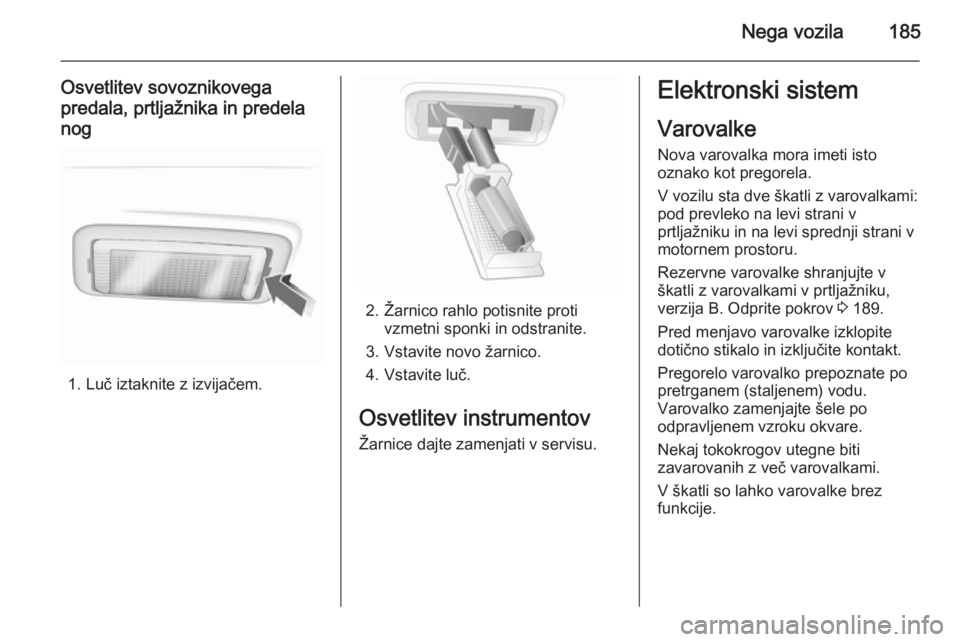

Osvetlitev sovoznikovega
predala, prtljažnika in predela nog
1. Luč iztaknite z izvijačem.
2. Žarnico rahlo potisnite proti vzmetni sponki in odstranite.
3. Vstavite novo žarnico.
4. Vstavite luč.
Osvetlitev instrumentov Žarnice dajte zamenjati v servisu.
Elektronski sistem
Varovalke
Nova varovalka mora imeti isto
oznako kot pregorela.
V vozilu sta dve škatli z varovalkami:
pod prevleko na levi strani v
prtljažniku in na levi sprednji strani v
motornem prostoru.
Rezervne varovalke shranjujte v
škatli z varovalkami v prtljažniku,
verzija B. Odprite pokrov 3 189.
Pred menjavo varovalke izklopite
dotično stikalo in izključite kontakt.
Pregorelo varovalko prepoznate po
pretrganem (staljenem) vodu.
Varovalko zamenjajte šele po
odpravljenem vzroku okvare.
Nekaj tokokrogov utegne biti
zavarovanih z več varovalkami.
V škatli so lahko varovalke brez
funkcije.

186Nega vozila

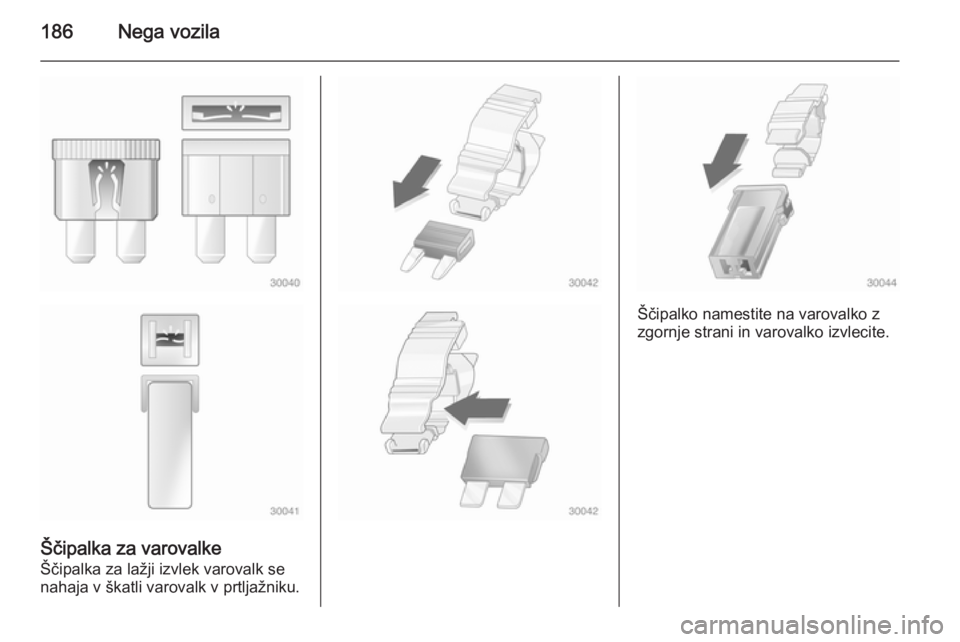

Ščipalka za varovalke
Ščipalka za lažji izvlek varovalk se
nahaja v škatli varovalk v prtljažniku.
Ščipalko namestite na varovalko z
zgornje strani in varovalko izvlecite.

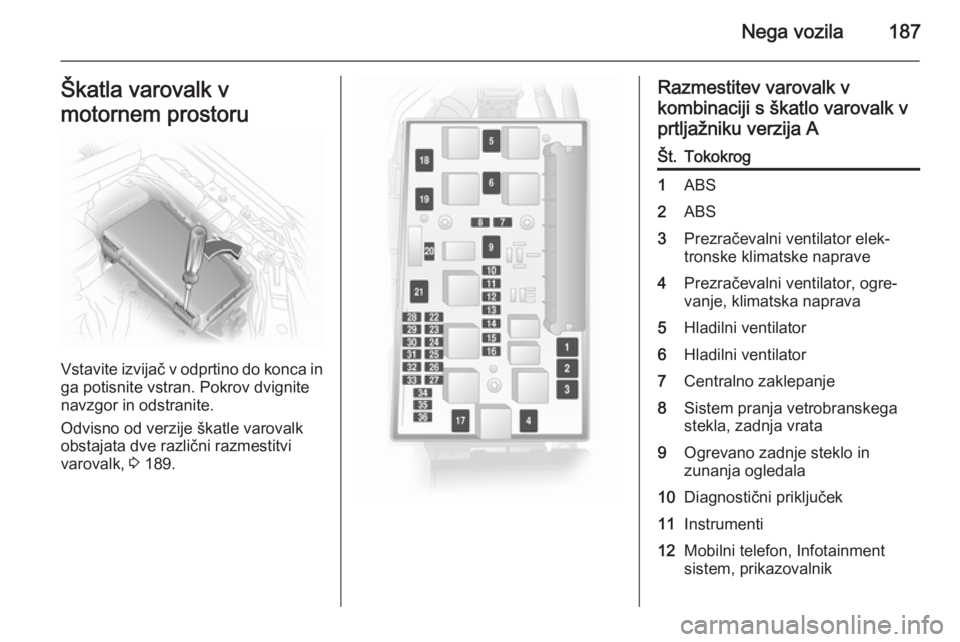

Nega vozila187Škatla varovalk v
motornem prostoru
Vstavite izvijač v odprtino do konca in ga potisnite vstran. Pokrov dvignite
navzgor in odstranite.
Odvisno od verzije škatle varovalk
obstajata dve različni razmestitvi
varovalk, 3 189.
Razmestitev varovalk v
kombinaciji s škatlo varovalk v prtljažniku verzija AŠt.Tokokrog1ABS2ABS3Prezračevalni ventilator elek‐
tronske klimatske naprave4Prezračevalni ventilator, ogre‐
vanje, klimatska naprava5Hladilni ventilator6Hladilni ventilator7Centralno zaklepanje8Sistem pranja vetrobranskega
stekla, zadnja vrata9Ogrevano zadnje steklo in
zunanja ogledala10Diagnostični priključek11Instrumenti12Mobilni telefon, Infotainment
sistem, prikazovalnik

188Nega vozila

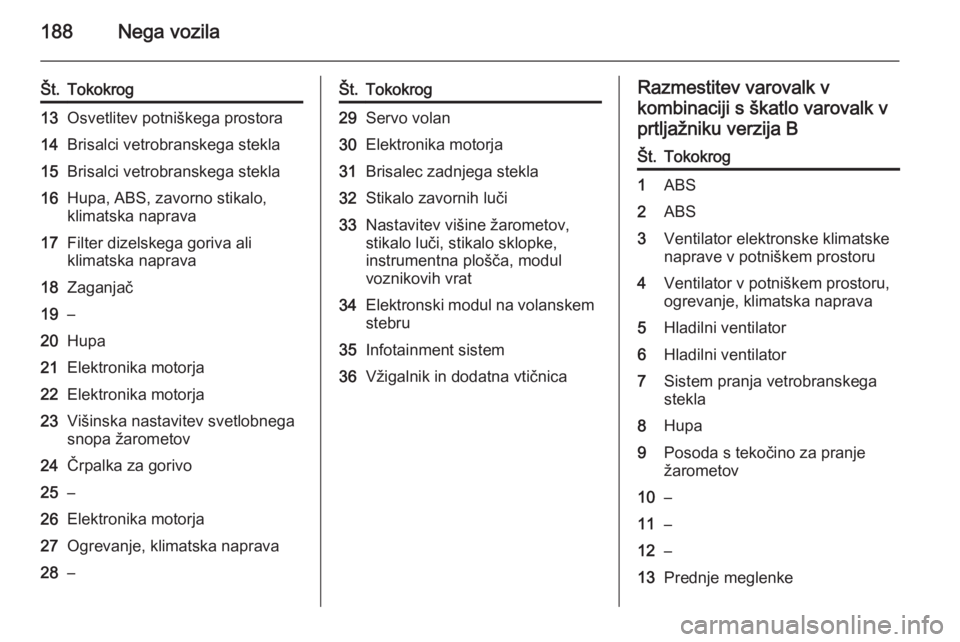

Št.Tokokrog13Osvetlitev potniškega prostora14Brisalci vetrobranskega stekla15Brisalci vetrobranskega stekla16Hupa, ABS, zavorno stikalo,
klimatska naprava17Filter dizelskega goriva ali
klimatska naprava18Zaganjač19–20Hupa21Elektronika motorja22Elektronika motorja23Višinska nastavitev svetlobnega
snopa žarometov24Črpalka za gorivo25–26Elektronika motorja27Ogrevanje, klimatska naprava28–Št.Tokokrog29Servo volan30Elektronika motorja31Brisalec zadnjega stekla32Stikalo zavornih luči33Nastavitev višine žarometov,
stikalo luči, stikalo sklopke,
instrumentna plošča, modul
voznikovih vrat34Elektronski modul na volanskem
stebru35Infotainment sistem36Vžigalnik in dodatna vtičnicaRazmestitev varovalk v
kombinaciji s škatlo varovalk vprtljažniku verzija BŠt.Tokokrog1ABS2ABS3Ventilator elektronske klimatske
naprave v potniškem prostoru4Ventilator v potniškem prostoru,
ogrevanje, klimatska naprava5Hladilni ventilator6Hladilni ventilator7Sistem pranja vetrobranskega
stekla8Hupa9Posoda s tekočino za pranje
žarometov10–11–12–13Prednje meglenke
