Page 111 of 347

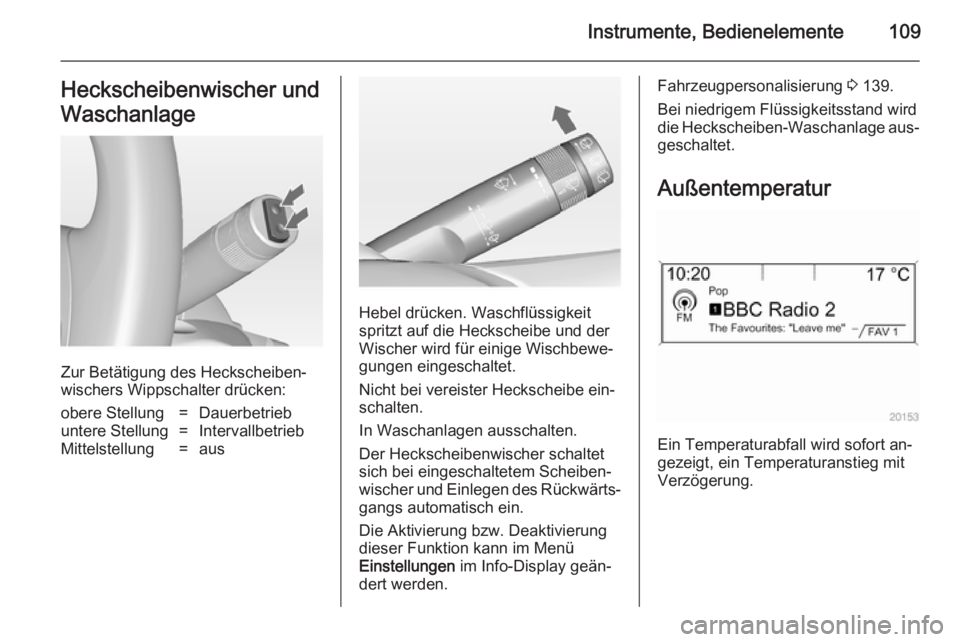

Instrumente, Bedienelemente109Heckscheibenwischer und
Waschanlage
Zur Betätigung des Heckscheiben‐
wischers Wippschalter drücken:
obere Stellung=Dauerbetriebuntere Stellung=IntervallbetriebMittelstellung=aus
Hebel drücken. Waschflüssigkeit
spritzt auf die Heckscheibe und der
Wischer wird für einige Wischbewe‐
gungen eingeschaltet.
Nicht bei vereister Heckscheibe ein‐
schalten.
In Waschanlagen ausschalten.
Der Heckscheibenwischer schaltet
sich bei eingeschaltetem Scheiben‐
wischer und Einlegen des Rückwärts‐
gangs automatisch ein.
Die Aktivierung bzw. Deaktivierung
dieser Funktion kann im Menü
Einstellungen im Info-Display geän‐
dert werden.
Fahrzeugpersonalisierung 3 139.
Bei niedrigem Flüssigkeitsstand wird
die Heckscheiben-Waschanlage aus‐ geschaltet.
Außentemperatur
Ein Temperaturabfall wird sofort an‐
gezeigt, ein Temperaturanstieg mit
Verzögerung.
Page 112 of 347

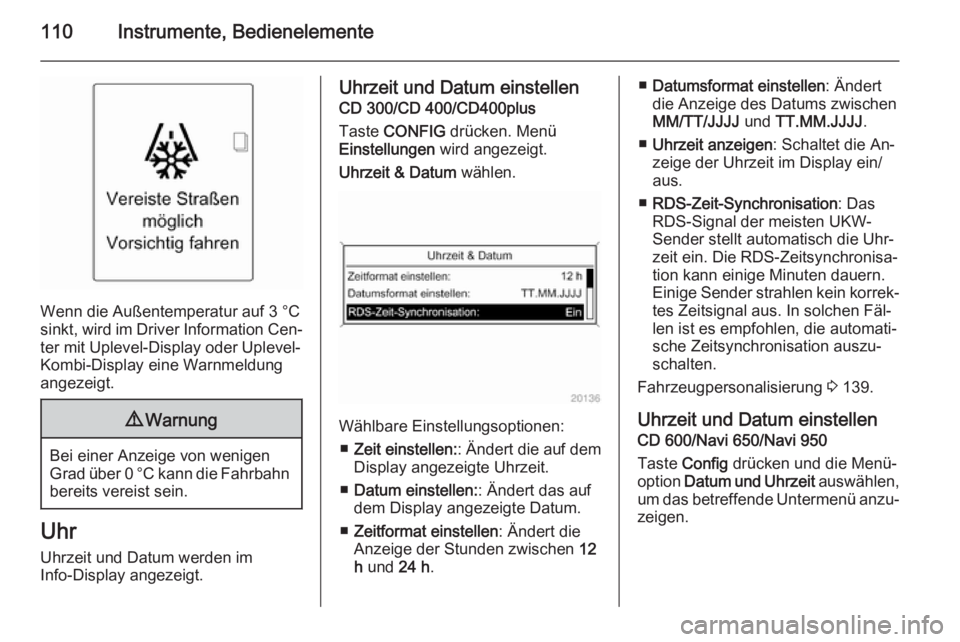

110Instrumente, Bedienelemente
Wenn die Außentemperatur auf 3 °Csinkt, wird im Driver Information Cen‐
ter mit Uplevel-Display oder Uplevel-
Kombi-Display eine Warnmeldung
angezeigt.
9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Uhrzeit und Datum werden im
Info-Display angezeigt.
Uhrzeit und Datum einstellen
CD 300/CD 400/CD400plus
Taste CONFIG drücken. Menü
Einstellungen wird angezeigt.
Uhrzeit & Datum wählen.
Wählbare Einstellungsoptionen:
■ Zeit einstellen: : Ändert die auf dem
Display angezeigte Uhrzeit.
■ Datum einstellen: : Ändert das auf
dem Display angezeigte Datum.
■ Zeitformat einstellen : Ändert die
Anzeige der Stunden zwischen 12
h und 24 h.
■Datumsformat einstellen : Ändert
die Anzeige des Datums zwischen MM/TT/JJJJ und TT.MM.JJJJ .
■ Uhrzeit anzeigen : Schaltet die An‐
zeige der Uhrzeit im Display ein/ aus.
■ RDS-Zeit-Synchronisation : Das
RDS-Signal der meisten UKW-
Sender stellt automatisch die Uhr‐
zeit ein. Die RDS-Zeitsynchronisa‐ tion kann einige Minuten dauern.
Einige Sender strahlen kein korrek‐
tes Zeitsignal aus. In solchen Fäl‐
len ist es empfohlen, die automati‐
sche Zeitsynchronisation auszu‐
schalten.
Fahrzeugpersonalisierung 3 139.
Uhrzeit und Datum einstellen
CD 600/Navi 650/Navi 950
Taste Config drücken und die Menü‐
option Datum und Uhrzeit auswählen,
um das betreffende Untermenü anzu‐ zeigen.
Page 113 of 347

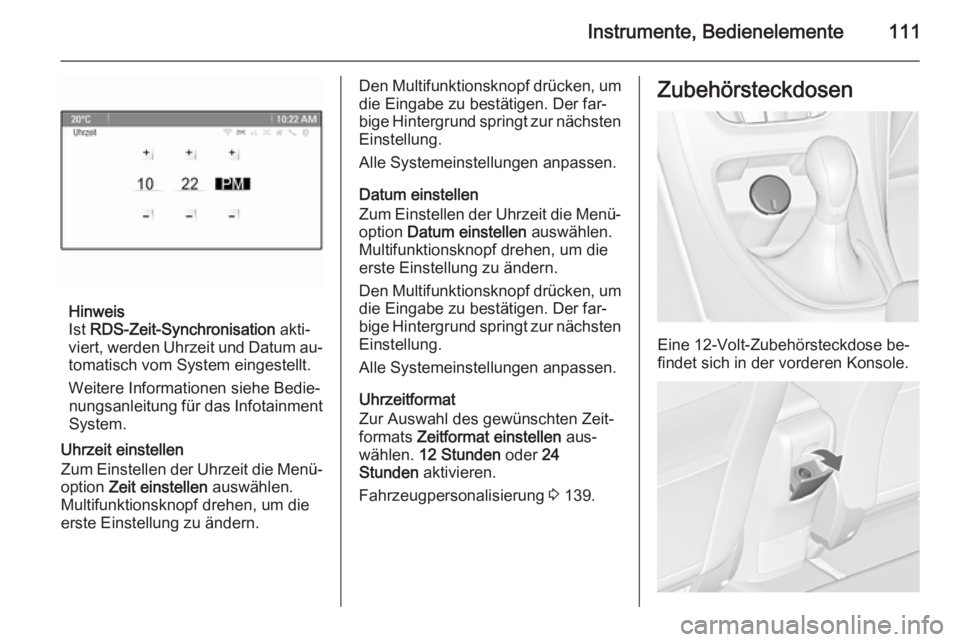

Instrumente, Bedienelemente111
Hinweis
Ist RDS-Zeit-Synchronisation akti‐
viert, werden Uhrzeit und Datum au‐ tomatisch vom System eingestellt.
Weitere Informationen siehe Bedie‐ nungsanleitung für das Infotainment System.
Uhrzeit einstellen
Zum Einstellen der Uhrzeit die Menü‐
option Zeit einstellen auswählen.
Multifunktionsknopf drehen, um die
erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Datum einstellen
Zum Einstellen der Uhrzeit die Menü‐
option Datum einstellen auswählen.
Multifunktionsknopf drehen, um die erste Einstellung zu ändern.
Den Multifunktionsknopf drücken, um die Eingabe zu bestätigen. Der far‐
bige Hintergrund springt zur nächsten Einstellung.
Alle Systemeinstellungen anpassen.
Uhrzeitformat
Zur Auswahl des gewünschten Zeit‐
formats Zeitformat einstellen aus‐
wählen. 12 Stunden oder 24
Stunden aktivieren.
Fahrzeugpersonalisierung 3 139.Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der vorderen Konsole.
Page 114 of 347

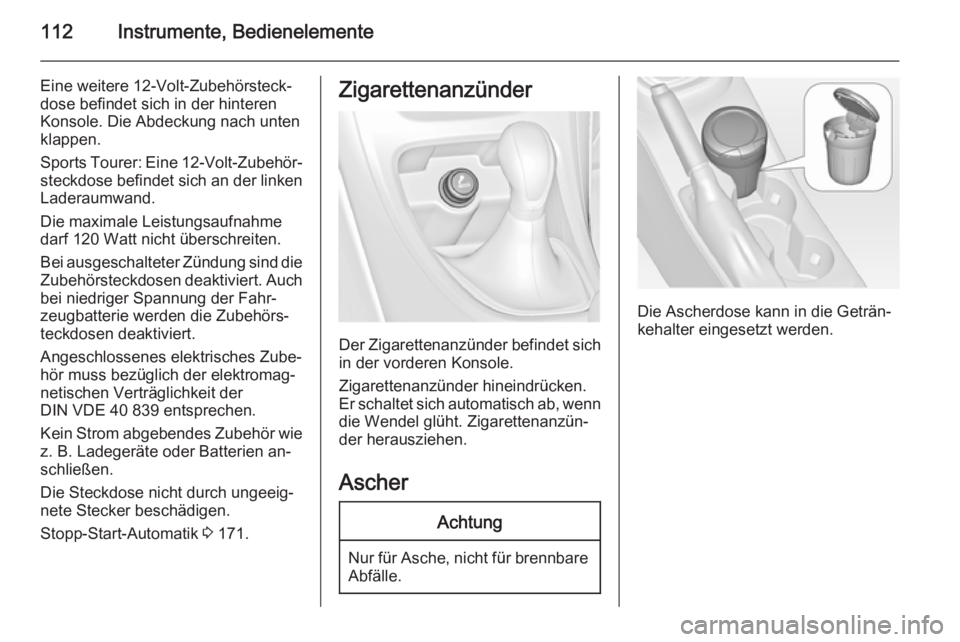

112Instrumente, Bedienelemente
Eine weitere 12-Volt-Zubehörsteck‐
dose befindet sich in der hinteren
Konsole. Die Abdeckung nach unten
klappen.
Sports Tourer: Eine 12-Volt-Zubehör‐
steckdose befindet sich an der linken
Laderaumwand.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung sind die
Zubehörsteckdosen deaktiviert. Auch bei niedriger Spannung der Fahr‐
zeugbatterie werden die Zubehörs‐ teckdosen deaktiviert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 171.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der vorderen Konsole.
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

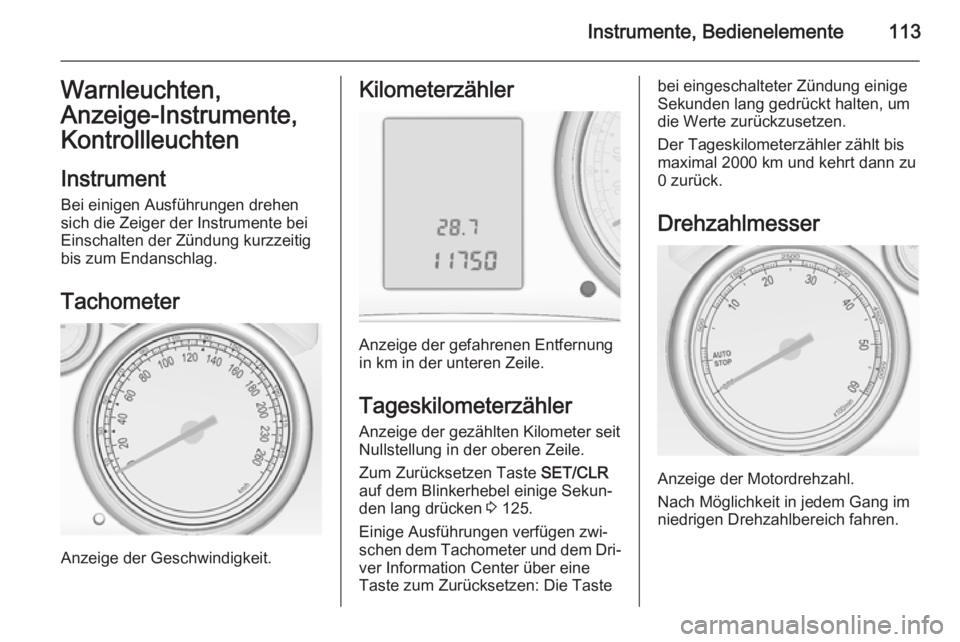

Page 115 of 347

Instrumente, Bedienelemente113Warnleuchten,Anzeige-Instrumente,
Kontrollleuchten
Instrument Bei einigen Ausführungen drehensich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
Anzeige der gefahrenen Entfernung
in km in der unteren Zeile.
Tageskilometerzähler
Anzeige der gezählten Kilometer seit
Nullstellung in der oberen Zeile.
Zum Zurücksetzen Taste SET/CLR
auf dem Blinkerhebel einige Sekun‐
den lang drücken 3 125.
Einige Ausführungen verfügen zwi‐ schen dem Tachometer und dem Dri‐
ver Information Center über eine
Taste zum Zurücksetzen: Die Taste
bei eingeschalteter Zündung einige
Sekunden lang gedrückt halten, um
die Werte zurückzusetzen.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.

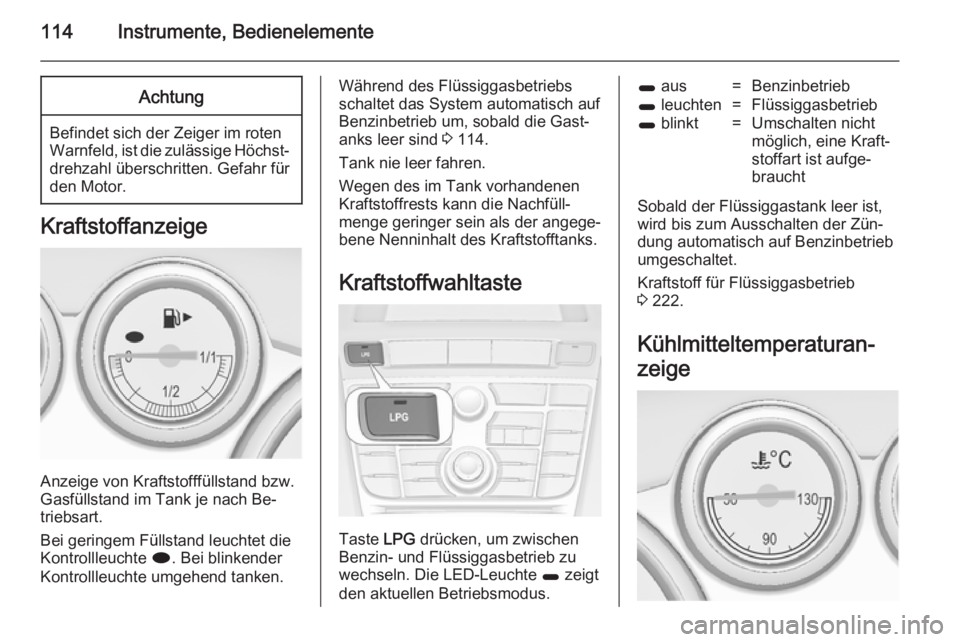

Page 116 of 347

114Instrumente, BedienelementeAchtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte i. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 114.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
Taste LPG drücken, um zwischen
Benzin- und Flüssiggasbetrieb zu
wechseln. Die LED-Leuchte 1 zeigt
den aktuellen Betriebsmodus.
1 aus=Benzinbetrieb1 leuchten=Flüssiggasbetrieb1 blinkt=Umschalten nicht
möglich, eine Kraft‐
stoffart ist aufge‐
braucht
Sobald der Flüssiggastank leer ist, wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 222.
Kühlmitteltemperaturan‐
zeige
Page 117 of 347

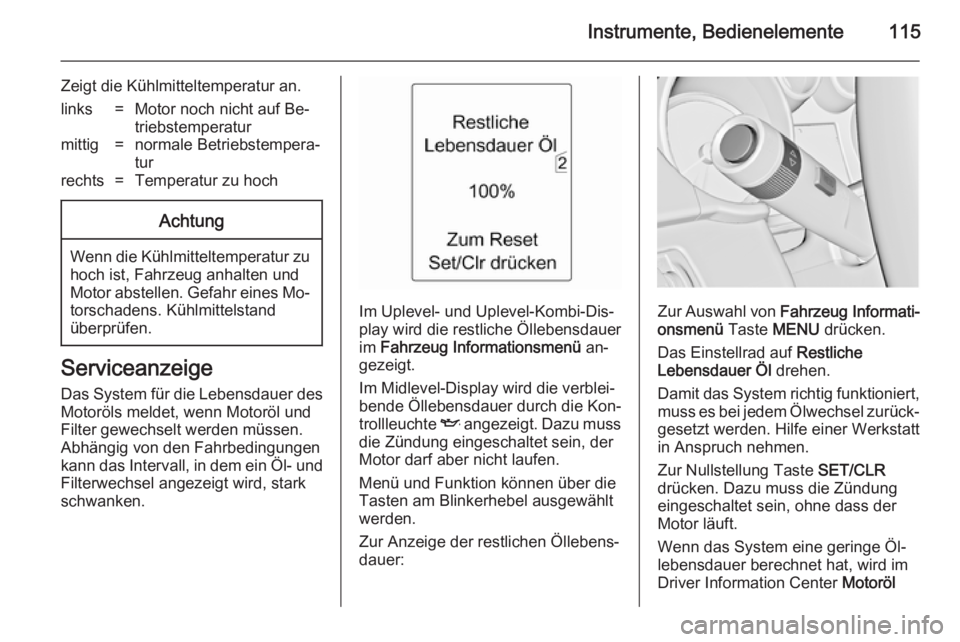

Instrumente, Bedienelemente115
Zeigt die Kühlmitteltemperatur an.links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstempera‐
turrechts=Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Im Uplevel- und Uplevel-Kombi-Dis‐
play wird die restliche Öllebensdauer
im Fahrzeug Informationsmenü an‐
gezeigt.
Im Midlevel-Display wird die verblei‐
bende Öllebensdauer durch die Kon‐
trollleuchte I angezeigt. Dazu muss
die Zündung eingeschaltet sein, der
Motor darf aber nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:Zur Auswahl von Fahrzeug Informati‐
onsmenü Taste MENU drücken.
Das Einstellrad auf Restliche
Lebensdauer Öl drehen.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
Page 118 of 347

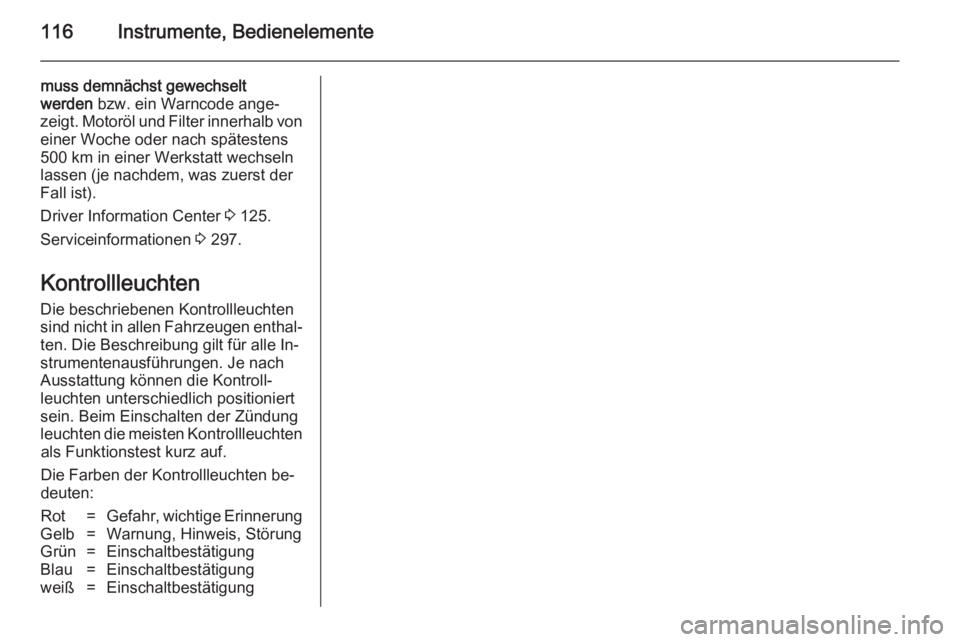

116Instrumente, Bedienelemente
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln
lassen (je nachdem, was zuerst der
Fall ist).
Driver Information Center 3 125.
Serviceinformationen 3 297.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:Rot=Gefahr, wichtige ErinnerungGelb=Warnung, Hinweis, StörungGrün=EinschaltbestätigungBlau=Einschaltbestätigungweiß=Einschaltbestätigung
Page 119 of 347

Instrumente, Bedienelemente117

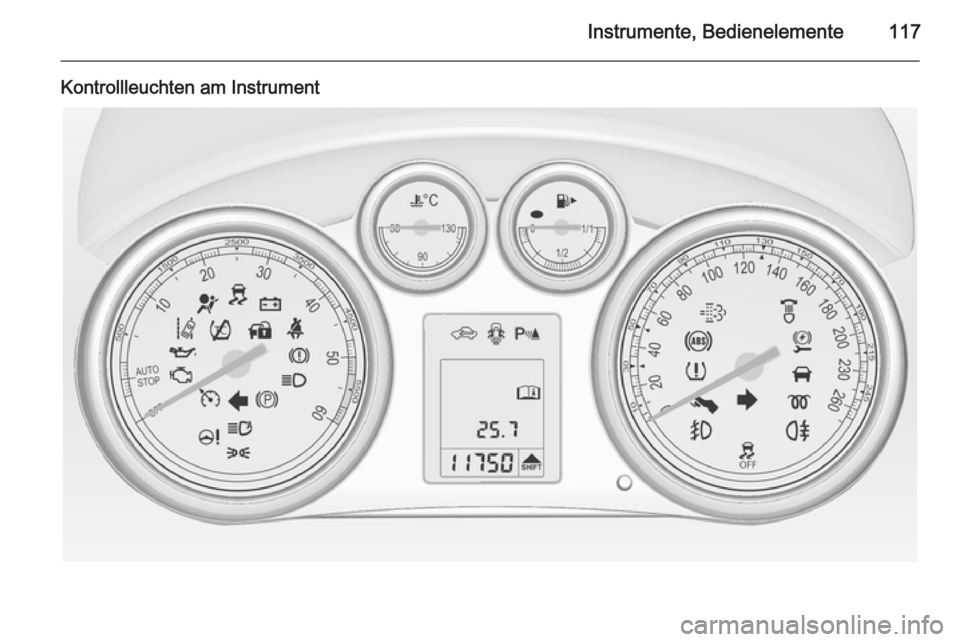

Kontrollleuchten am Instrument
Page 120 of 347

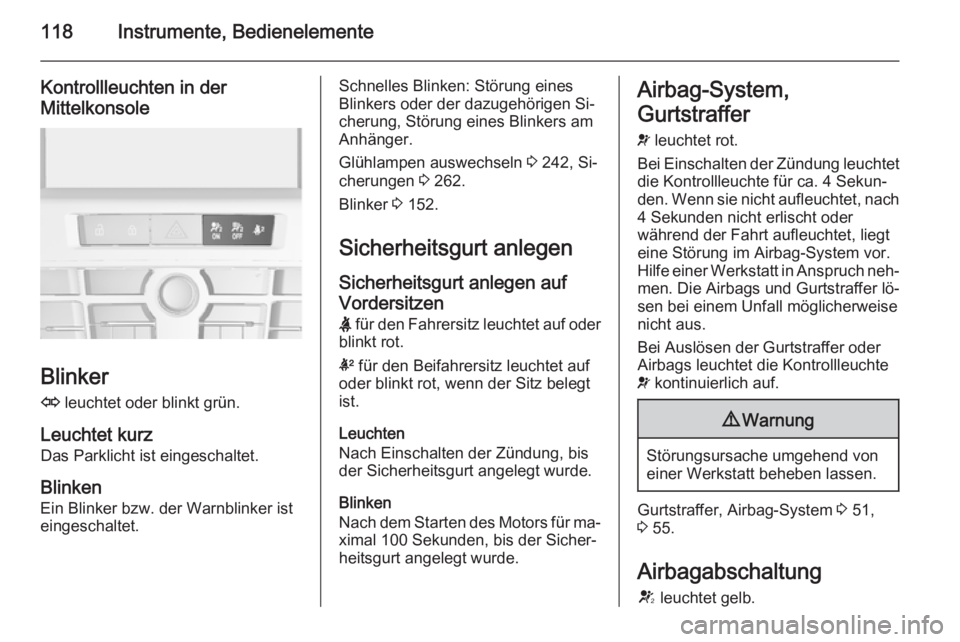

118Instrumente, Bedienelemente
Kontrollleuchten in der
Mittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 242, Si‐
cherungen 3 262.
Blinker 3 152.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen X für den Fahrersitz leuchtet auf oder
blinkt rot.
k für den Beifahrersitz leuchtet auf
oder blinkt rot, wenn der Sitz belegt
ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐
ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.Airbag-System,
Gurtstraffer
v leuchtet rot.
Bei Einschalten der Zündung leuchtet die Kontrollleuchte für ca. 4 Sekun‐
den. Wenn sie nicht aufleuchtet, nach
4 Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch neh‐
men. Die Airbags und Gurtstraffer lö‐
sen bei einem Unfall möglicherweise
nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 51,
3 55.
Airbagabschaltung V leuchtet gelb.
