OPEL ASTRA J 2014.5 Betriebsanleitung (in German)

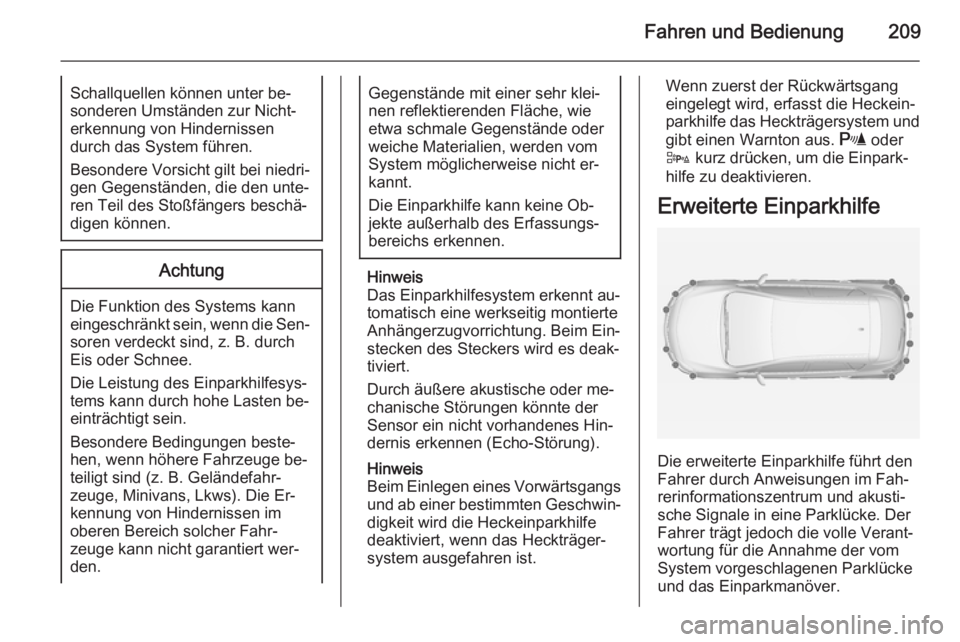

Fahren und Bedienung209Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch
Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen beste‐
hen, wenn höhere Fahrzeuge be‐
teiligt sind (z. B. Geländefahr‐
zeuge, Minivans, Lkws). Die Er‐
kennung von Hindernissen im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐ nen reflektierenden Fläche, wie
etwa schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht er‐
kannt.
Die Einparkhilfe kann keine Ob‐
jekte außerhalb des Erfassungs‐
bereichs erkennen.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐ tiviert.
Durch äußere akustische oder me‐ chanische Störungen könnte der
Sensor ein nicht vorhandenes Hin‐
dernis erkennen (Echo-Störung).
Hinweis
Beim Einlegen eines Vorwärtsgangs und ab einer bestimmten Geschwin‐
digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐
system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und
gibt einen Warnton aus. r oder
D kurz drücken, um die Einpark‐
hilfe zu deaktivieren.
Erweiterte Einparkhilfe
Die erweiterte Einparkhilfe führt den
Fahrer durch Anweisungen im Fah‐
rerinformationszentrum und akusti‐
sche Signale in eine Parklücke. Der
Fahrer trägt jedoch die volle Verant‐
wortung für die Annahme der vom
System vorgeschlagenen Parklücke
und das Einparkmanöver.

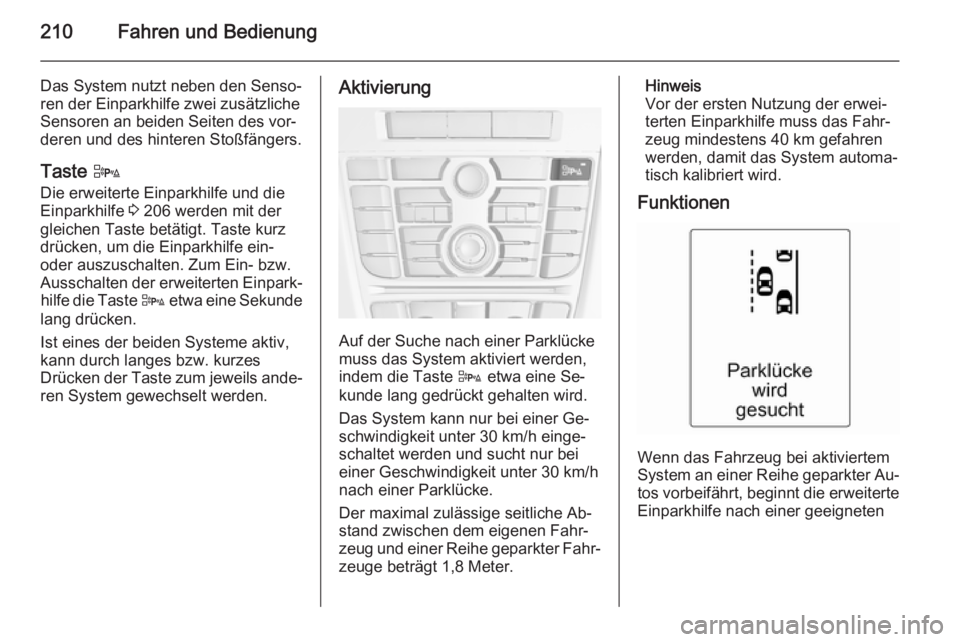

210Fahren und Bedienung
Das System nutzt neben den Senso‐ren der Einparkhilfe zwei zusätzliche
Sensoren an beiden Seiten des vor‐
deren und des hinteren Stoßfängers.
Taste D
Die erweiterte Einparkhilfe und die Einparkhilfe 3 206 werden mit der
gleichen Taste betätigt. Taste kurz
drücken, um die Einparkhilfe ein-
oder auszuschalten. Zum Ein- bzw.
Ausschalten der erweiterten Einpark‐ hilfe die Taste D etwa eine Sekunde
lang drücken.
Ist eines der beiden Systeme aktiv,
kann durch langes bzw. kurzes
Drücken der Taste zum jeweils ande‐ ren System gewechselt werden.Aktivierung
Auf der Suche nach einer Parklücke
muss das System aktiviert werden,
indem die Taste D etwa eine Se‐
kunde lang gedrückt gehalten wird.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige seitliche Ab‐
stand zwischen dem eigenen Fahr‐
zeug und einer Reihe geparkter Fahr‐
zeuge beträgt 1,8 Meter.
Hinweis
Vor der ersten Nutzung der erwei‐
terten Einparkhilfe muss das Fahr‐
zeug mindestens 40 km gefahren
werden, damit das System automa‐ tisch kalibriert wird.
Funktionen
Wenn das Fahrzeug bei aktiviertem
System an einer Reihe geparkter Au‐ tos vorbeifährt, beginnt die erweiterte
Einparkhilfe nach einer geeigneten

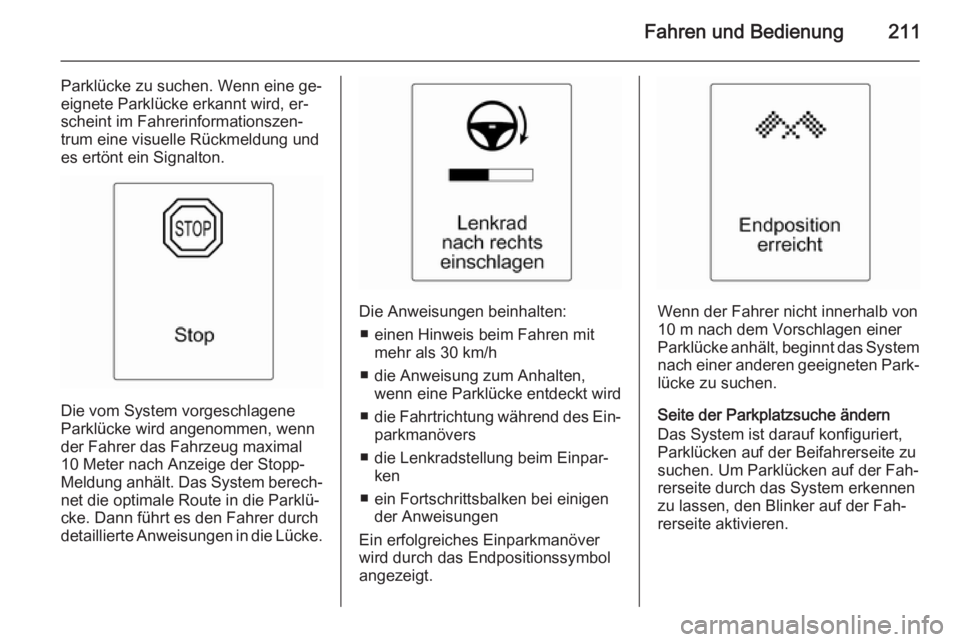

Fahren und Bedienung211
Parklücke zu suchen. Wenn eine ge‐
eignete Parklücke erkannt wird, er‐
scheint im Fahrerinformationszen‐
trum eine visuelle Rückmeldung und
es ertönt ein Signalton.
Die vom System vorgeschlagene
Parklücke wird angenommen, wenn
der Fahrer das Fahrzeug maximal
10 Meter nach Anzeige der Stopp-
Meldung anhält. Das System berech‐ net die optimale Route in die Parklü‐
cke. Dann führt es den Fahrer durch
detaillierte Anweisungen in die Lücke.
Die Anweisungen beinhalten:
■ einen Hinweis beim Fahren mit mehr als 30 km/h
■ die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird
■ die Fahrtrichtung während des Ein‐
parkmanövers
■ die Lenkradstellung beim Einpar‐ ken
■ ein Fortschrittsbalken bei einigen der Anweisungen
Ein erfolgreiches Einparkmanöver
wird durch das Endpositionssymbol
angezeigt.Wenn der Fahrer nicht innerhalb von 10 m nach dem Vorschlagen einer
Parklücke anhält, beginnt das System
nach einer anderen geeigneten Park‐ lücke zu suchen.
Seite der Parkplatzsuche ändern
Das System ist darauf konfiguriert,
Parklücken auf der Beifahrerseite zu
suchen. Um Parklücken auf der Fah‐
rerseite durch das System erkennen
zu lassen, den Blinker auf der Fah‐
rerseite aktivieren.

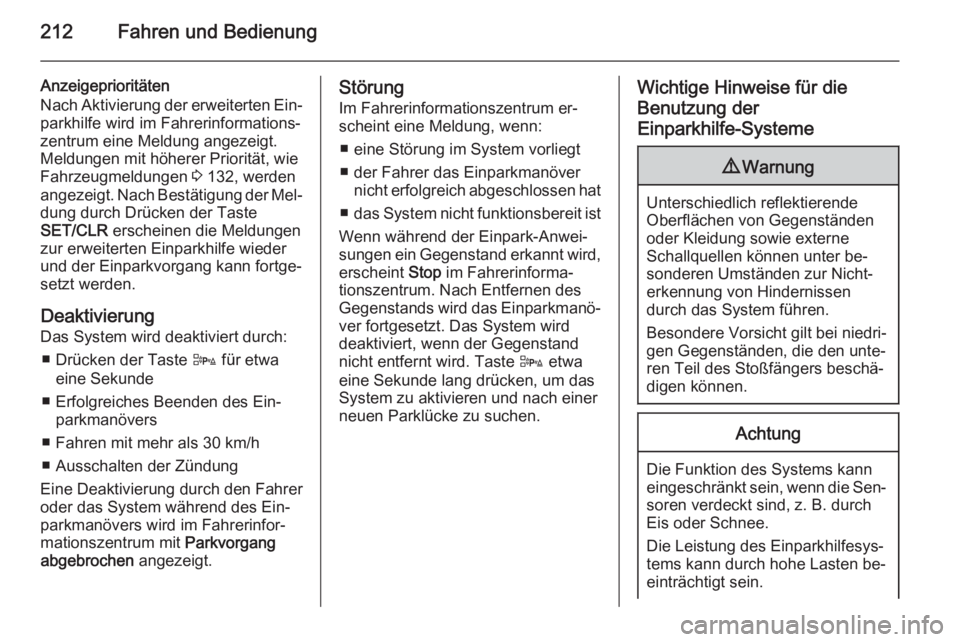

212Fahren und Bedienung
Anzeigeprioritäten
Nach Aktivierung der erweiterten Ein‐
parkhilfe wird im Fahrerinformations‐
zentrum eine Meldung angezeigt.
Meldungen mit höherer Priorität, wie
Fahrzeugmeldungen 3 132, werden
angezeigt. Nach Bestätigung der Mel‐
dung durch Drücken der Taste
SET/CLR erscheinen die Meldungen
zur erweiterten Einparkhilfe wieder und der Einparkvorgang kann fortge‐
setzt werden.
Deaktivierung
Das System wird deaktiviert durch:
■ Drücken der Taste D für etwa
eine Sekunde
■ Erfolgreiches Beenden des Ein‐ parkmanövers
■ Fahren mit mehr als 30 km/h
■ Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Fahrerinfor‐
mationszentrum mit Parkvorgang
abgebrochen angezeigt.Störung
Im Fahrerinformationszentrum er‐
scheint eine Meldung, wenn:
■ eine Störung im System vorliegt■ der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen hat
■ das System nicht funktionsbereit ist
Wenn während der Einpark-Anwei‐
sungen ein Gegenstand erkannt wird,
erscheint Stop im Fahrerinforma‐
tionszentrum. Nach Entfernen des
Gegenstands wird das Einparkmanö‐ ver fortgesetzt. Das System wird
deaktiviert, wenn der Gegenstand
nicht entfernt wird. Taste D etwa
eine Sekunde lang drücken, um das System zu aktivieren und nach einer
neuen Parklücke zu suchen.Wichtige Hinweise für die
Benutzung der
Einparkhilfe-Systeme9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch
Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.

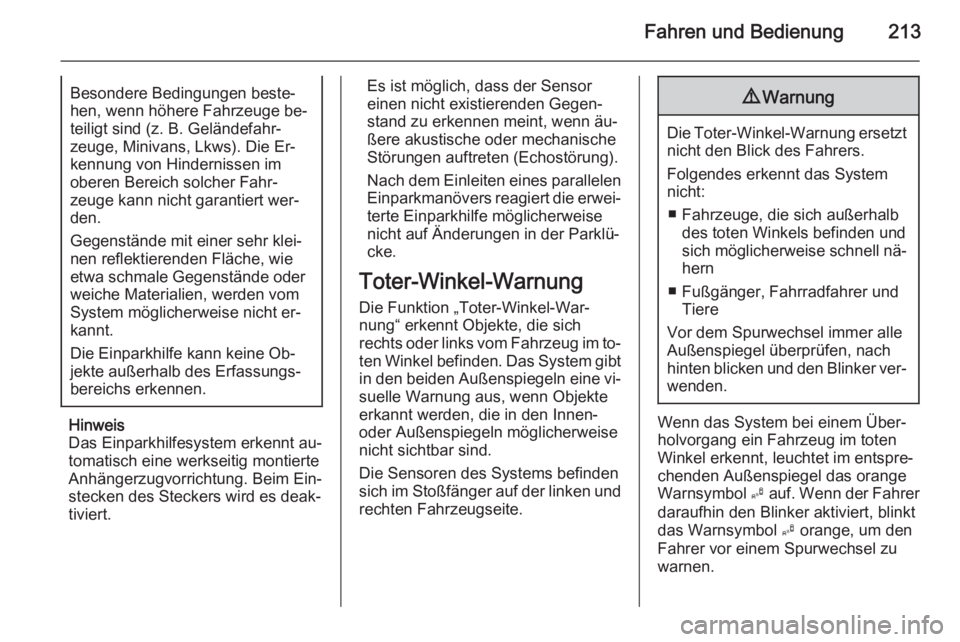

Fahren und Bedienung213Besondere Bedingungen beste‐
hen, wenn höhere Fahrzeuge be‐ teiligt sind (z. B. Geländefahr‐
zeuge, Minivans, Lkws). Die Er‐
kennung von Hindernissen im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
etwa schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht er‐
kannt.
Die Einparkhilfe kann keine Ob‐
jekte außerhalb des Erfassungs‐
bereichs erkennen.
Hinweis
Das Einparkhilfesystem erkennt au‐
tomatisch eine werkseitig montierte
Anhängerzugvorrichtung. Beim Ein‐
stecken des Steckers wird es deak‐
tiviert.
Es ist möglich, dass der Sensor
einen nicht existierenden Gegen‐
stand zu erkennen meint, wenn äu‐
ßere akustische oder mechanische
Störungen auftreten (Echostörung).
Nach dem Einleiten eines parallelen
Einparkmanövers reagiert die erwei‐ terte Einparkhilfe möglicherweise
nicht auf Änderungen in der Parklü‐
cke.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐ ten Winkel befinden. Das System gibt
in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekte
erkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Sensoren des Systems befinden
sich im Stoßfänger auf der linken und
rechten Fahrzeugseite.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.

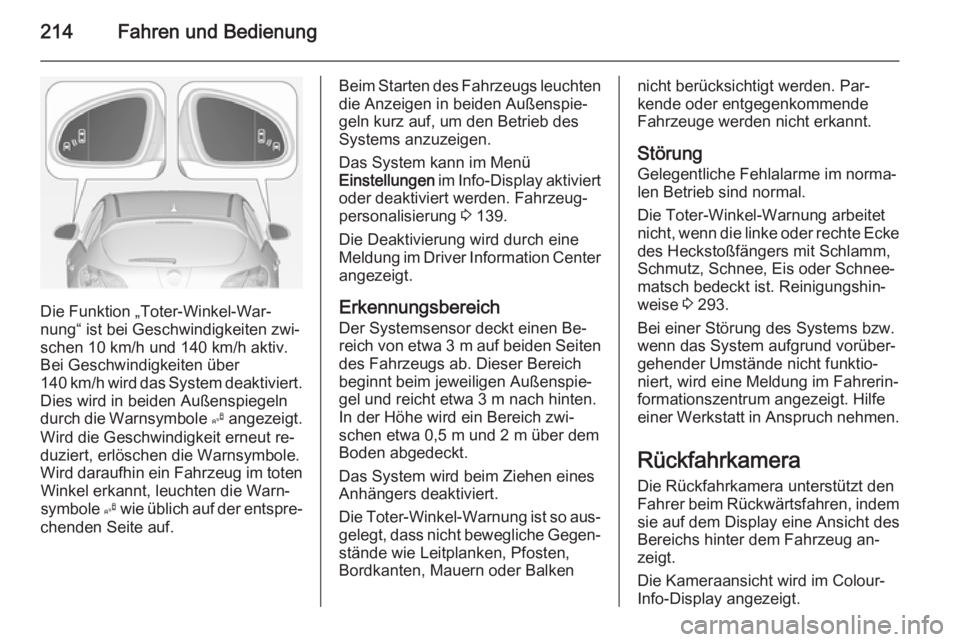

214Fahren und Bedienung
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System kann im Menü
Einstellungen im Info-Display aktiviert
oder deaktiviert werden. Fahrzeug‐
personalisierung 3 139.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Systemsensor deckt einen Be‐ reich von etwa 3 m auf beiden Seiten
des Fahrzeugs ab. Dieser Bereich
beginnt beim jeweiligen Außenspie‐
gel und reicht etwa 3 m nach hinten.
In der Höhe wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Das System wird beim Ziehen eines
Anhängers deaktiviert.
Die Toter-Winkel-Warnung ist so aus‐
gelegt, dass nicht bewegliche Gegen‐ stände wie Leitplanken, Pfosten,
Bordkanten, Mauern oder Balkennicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung
Gelegentliche Fehlalarme im norma‐ len Betrieb sind normal.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist. Reinigungshin‐
weise 3 293.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Fahrerin‐
formationszentrum angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug an‐
zeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.

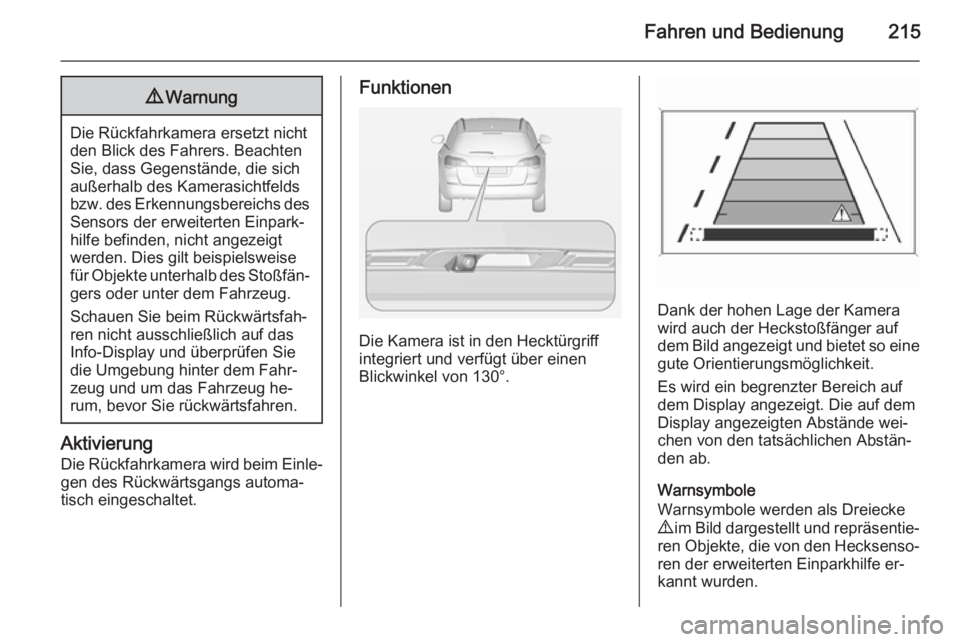

Fahren und Bedienung2159Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug he‐
rum, bevor Sie rückwärtsfahren.
Aktivierung
Die Rückfahrkamera wird beim Einle‐ gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist in den Hecktürgriff
integriert und verfügt über einen
Blickwinkel von 130°.
Dank der hohen Lage der Kamera
wird auch der Heckstoßfänger auf
dem Bild angezeigt und bietet so eine
gute Orientierungsmöglichkeit.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.

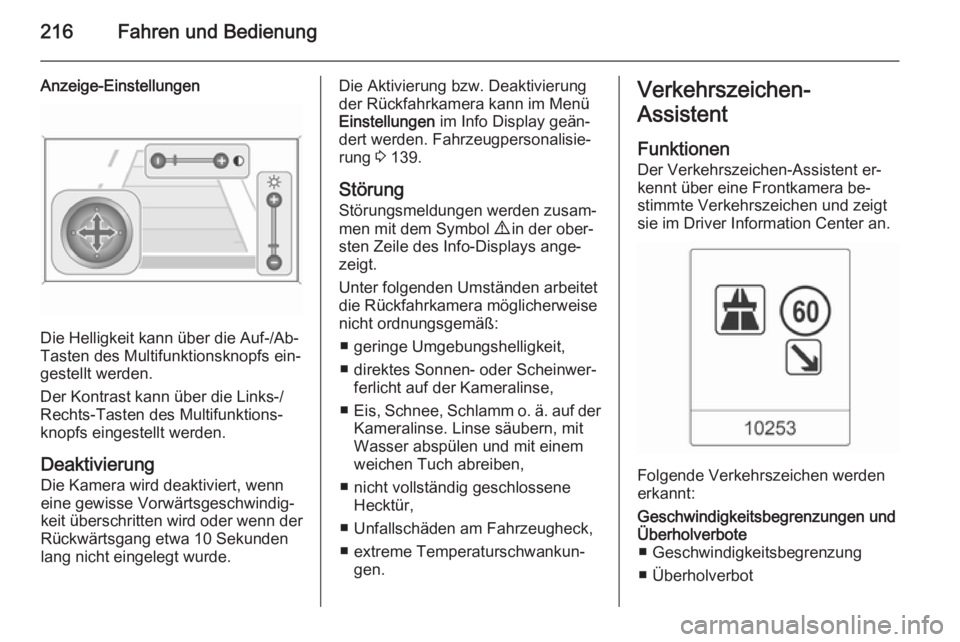

216Fahren und Bedienung
Anzeige-Einstellungen
Die Helligkeit kann über die Auf-/Ab-
Tasten des Multifunktionsknopfs ein‐
gestellt werden.
Der Kontrast kann über die Links-/ Rechts-Tasten des Multifunktions‐knopfs eingestellt werden.
Deaktivierung
Die Kamera wird deaktiviert, wenn
eine gewisse Vorwärtsgeschwindig‐
keit überschritten wird oder wenn der
Rückwärtsgang etwa 10 Sekunden
lang nicht eingelegt wurde.
Die Aktivierung bzw. Deaktivierung
der Rückfahrkamera kann im Menü
Einstellungen im Info Display geän‐
dert werden. Fahrzeugpersonalisie‐
rung 3 139.
Störung
Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ geringe Umgebungshelligkeit,
■ direktes Sonnen- oder Scheinwer‐ ferlicht auf der Kameralinse,
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Linse säubern, mit
Wasser abspülen und mit einem
weichen Tuch abreiben,
■ nicht vollständig geschlossene Hecktür,
■ Unfallschäden am Fahrzeugheck,
■ extreme Temperaturschwankun‐ gen.Verkehrszeichen-
Assistent
Funktionen
Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ■ Geschwindigkeitsbegrenzung
■ Überholverbot

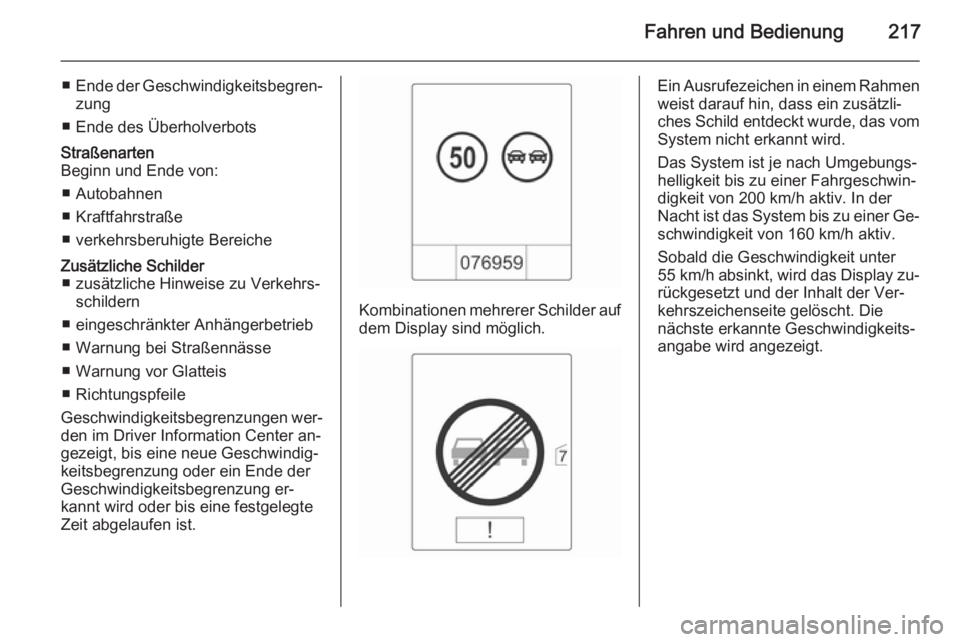

Fahren und Bedienung217
■Ende der Geschwindigkeitsbegren‐
zung
■ Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
■ Autobahnen
■ Kraftfahrstraße
■ verkehrsberuhigte BereicheZusätzliche Schilder ■ zusätzliche Hinweise zu Verkehrs‐ schildern
■ eingeschränkter Anhängerbetrieb
■ Warnung bei Straßennässe
■ Warnung vor Glatteis
■ Richtungspfeile
Geschwindigkeitsbegrenzungen wer‐
den im Driver Information Center an‐
gezeigt, bis eine neue Geschwindig‐
keitsbegrenzung oder ein Ende der
Geschwindigkeitsbegrenzung er‐
kannt wird oder bis eine festgelegte Zeit abgelaufen ist.
Kombinationen mehrerer Schilder auf dem Display sind möglich.
Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein zusätzli‐
ches Schild entdeckt wurde, das vom
System nicht erkannt wird.
Das System ist je nach Umgebungs‐
helligkeit bis zu einer Fahrgeschwin‐ digkeit von 200 km/h aktiv. In der
Nacht ist das System bis zu einer Ge‐ schwindigkeit von 160 km/h aktiv.
Sobald die Geschwindigkeit unter
55 km/h absinkt, wird das Display zu‐
rückgesetzt und der Inhalt der Ver‐
kehrszeichenseite gelöscht. Die
nächste erkannte Geschwindigkeits‐
angabe wird angezeigt.

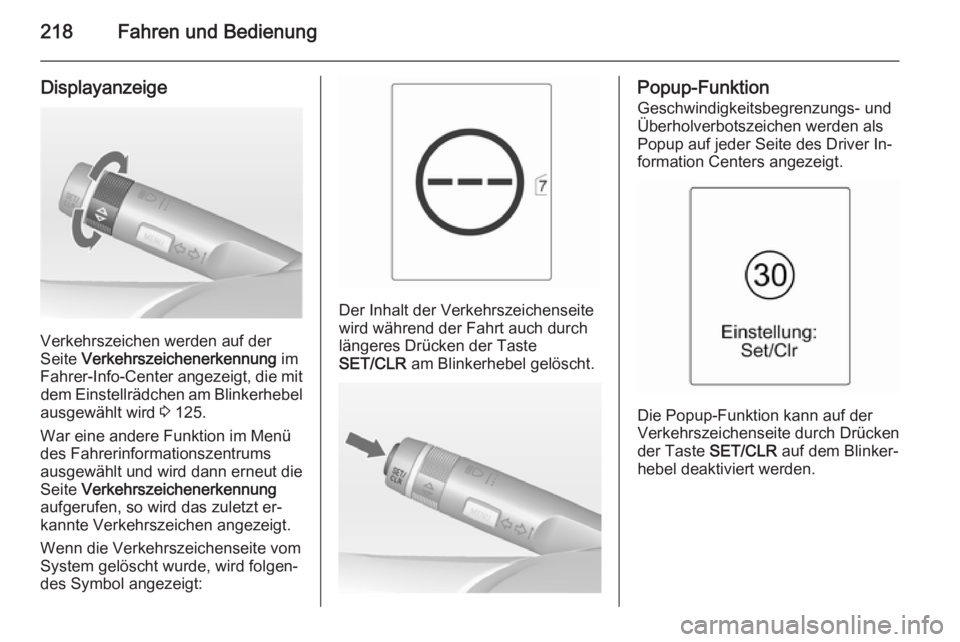

218Fahren und Bedienung
Displayanzeige
Verkehrszeichen werden auf der
Seite Verkehrszeichenerkennung im
Fahrer-Info-Center angezeigt, die mit dem Einstellrädchen am Blinkerhebel
ausgewählt wird 3 125.
War eine andere Funktion im Menü
des Fahrerinformationszentrums
ausgewählt und wird dann erneut die Seite Verkehrszeichenerkennung
aufgerufen, so wird das zuletzt er‐
kannte Verkehrszeichen angezeigt.
Wenn die Verkehrszeichenseite vom
System gelöscht wurde, wird folgen‐
des Symbol angezeigt:
Der Inhalt der Verkehrszeichenseite
wird während der Fahrt auch durch
längeres Drücken der Taste
SET/CLR am Blinkerhebel gelöscht.
Popup-Funktion
Geschwindigkeitsbegrenzungs- und
Überholverbotszeichen werden als
Popup auf jeder Seite des Driver In‐
formation Centers angezeigt.
Die Popup-Funktion kann auf der
Verkehrszeichenseite durch Drücken
der Taste SET/CLR auf dem Blinker‐
hebel deaktiviert werden.
