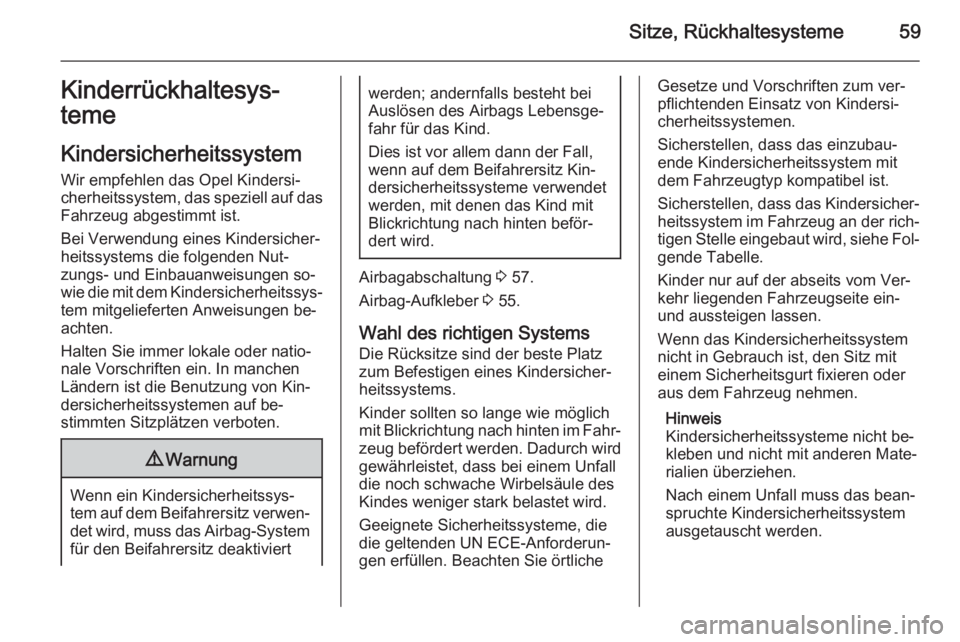

Sitze, Rückhaltesysteme59Kinderrückhaltesys‐
teme
Kindersicherheitssystem
Wir empfehlen das Opel Kindersi‐
cherheitssystem, das speziell auf das
Fahrzeug abgestimmt ist.
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden Nut‐
zungs- und Einbauanweisungen so‐
wie die mit dem Kindersicherheitssys‐ tem mitgelieferten Anweisungen be‐achten.
Halten Sie immer lokale oder natio‐ nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.9 Warnung
Wenn ein Kindersicherheitssys‐
tem auf dem Beifahrersitz verwen‐
det wird, muss das Airbag-System für den Beifahrersitz deaktiviert
werden; andernfalls besteht bei
Auslösen des Airbags Lebensge‐
fahr für das Kind.
Dies ist vor allem dann der Fall, wenn auf dem Beifahrersitz Kin‐
dersicherheitssysteme verwendet
werden, mit denen das Kind mit
Blickrichtung nach hinten beför‐
dert wird.
Airbagabschaltung 3 57.
Airbag-Aufkleber 3 55.
Wahl des richtigen Systems Die Rücksitze sind der beste Platz
zum Befestigen eines Kindersicher‐
heitssystems.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐ zeug befördert werden. Dadurch wird
gewährleistet, dass bei einem Unfall
die noch schwache Wirbelsäule des
Kindes weniger stark belastet wird.
Geeignete Sicherheitssysteme, die
die geltenden UN ECE-Anforderun‐
gen erfüllen. Beachten Sie örtliche
Gesetze und Vorschriften zum ver‐
pflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐ tigen Stelle eingebaut wird, siehe Fol‐
gende Tabelle.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.
Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.

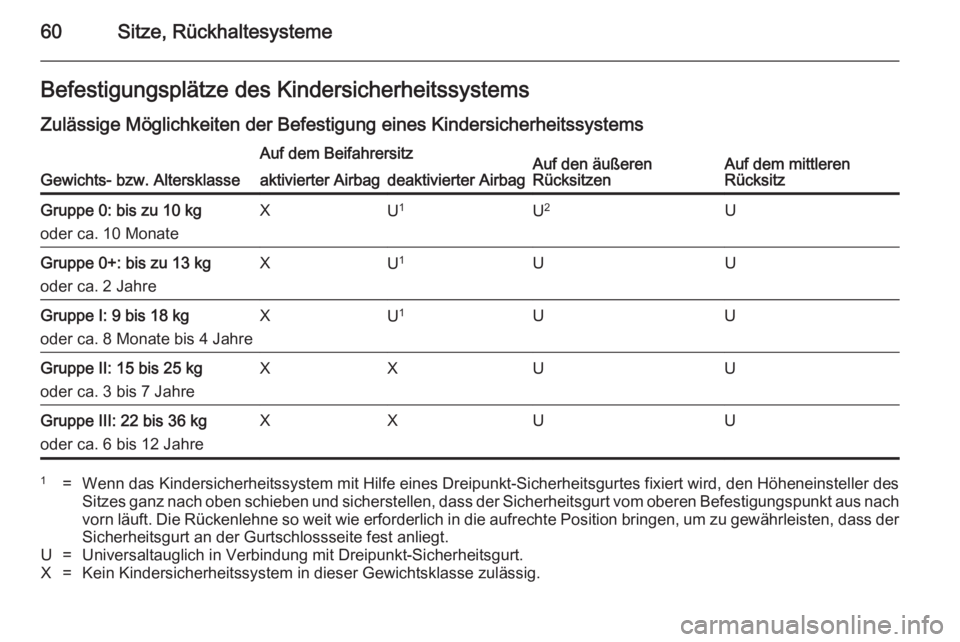

60Sitze, RückhaltesystemeBefestigungsplätze des Kindersicherheitssystems
Zulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichts- bzw. Altersklasse
Auf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren
Rücksitzaktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U 2UGruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1UUGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1UUGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXXUUGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXXUU1=Wenn das Kindersicherheitssystem mit Hilfe eines Dreipunkt-Sicherheitsgurtes fixiert wird, den Höheneinsteller des
Sitzes ganz nach oben schieben und sicherstellen, dass der Sicherheitsgurt vom oberen Befestigungspunkt aus nach vorn läuft. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass derSicherheitsgurt an der Gurtschlossseite fest anliegt.U=Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X=Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.

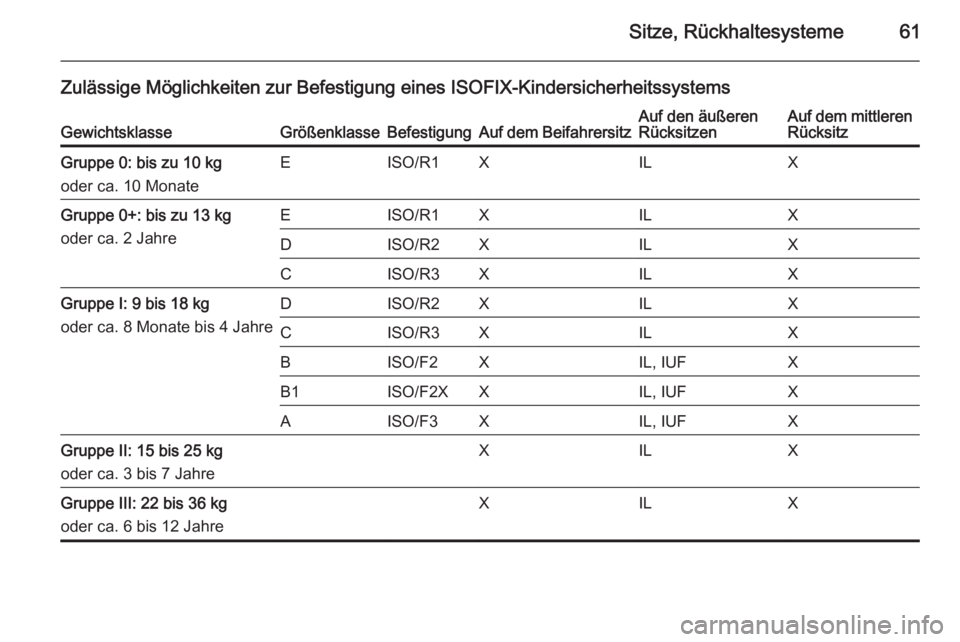

Sitze, Rückhaltesysteme61
Zulässige Möglichkeiten zur Befestigung eines ISOFIX-KindersicherheitssystemsGewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den äußeren
RücksitzenAuf dem mittleren RücksitzGruppe 0: bis zu 10 kg
oder ca. 10 MonateEISO/R1XILXGruppe 0+: bis zu 13 kg
oder ca. 2 JahreEISO/R1XILXDISO/R2XILXCISO/R3XILXGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreDISO/R2XILXCISO/R3XILXBISO/F2XIL, IUFXB1ISO/F2XXIL, IUFXAISO/F3XIL, IUFXGruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXILXGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXILX

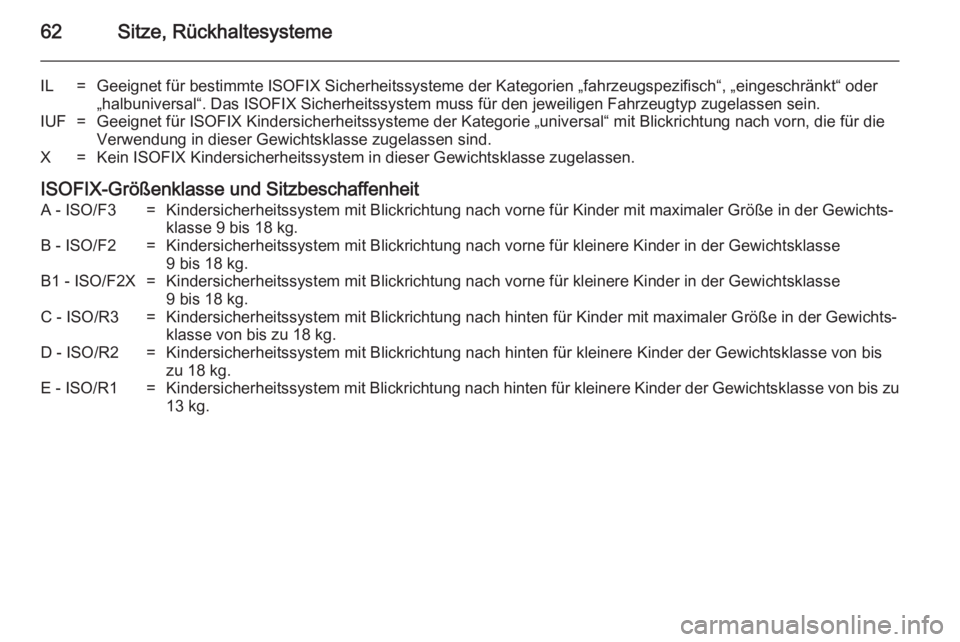

62Sitze, Rückhaltesysteme
IL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.
ISOFIX-Größenklasse und Sitzbeschaffenheit
A - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse 9 bis 18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐klasse von bis zu 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis
zu 18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse von bis zu
13 kg.

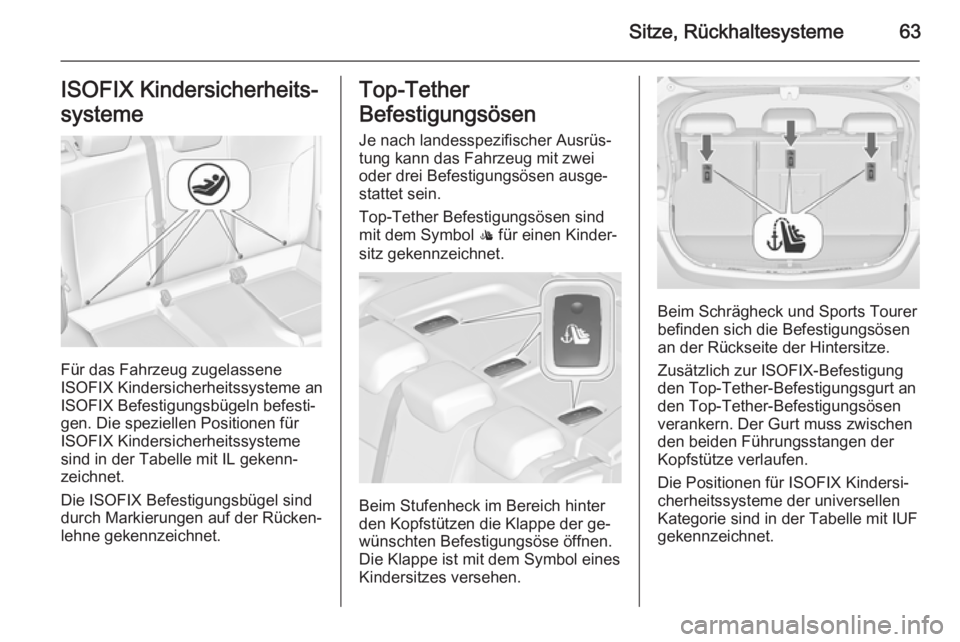

Sitze, Rückhaltesysteme63ISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX Befestigungsbügel sind
durch Markierungen auf der Rücken‐
lehne gekennzeichnet.
Top-Tether
Befestigungsösen
Je nach landesspezifischer Ausrüs‐
tung kann das Fahrzeug mit zwei
oder drei Befestigungsösen ausge‐
stattet sein.
Top-Tether Befestigungsösen sind
mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.
Beim Stufenheck im Bereich hinter
den Kopfstützen die Klappe der ge‐
wünschten Befestigungsöse öffnen.
Die Klappe ist mit dem Symbol eines
Kindersitzes versehen.
Beim Schrägheck und Sports Tourer befinden sich die Befestigungsösen
an der Rückseite der Hintersitze.
Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern. Der Gurt muss zwischen
den beiden Führungsstangen der
Kopfstütze verlaufen.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen
Kategorie sind in der Tabelle mit IUF
gekennzeichnet.

64StauraumStauraumAblagefächer ................................ 64
Laderaum ..................................... 86
Dachgepäckträger .....................102
Beladungshinweise ....................103Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Im Handschuhfach befinden sich ein
Stifthalter, ein Kreditkartenhalter, ein
Münzenhalter und ein Adapter für die
Radsicherungsmuttern.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Getränkehalter befinden sich in der
Mittelkonsole.

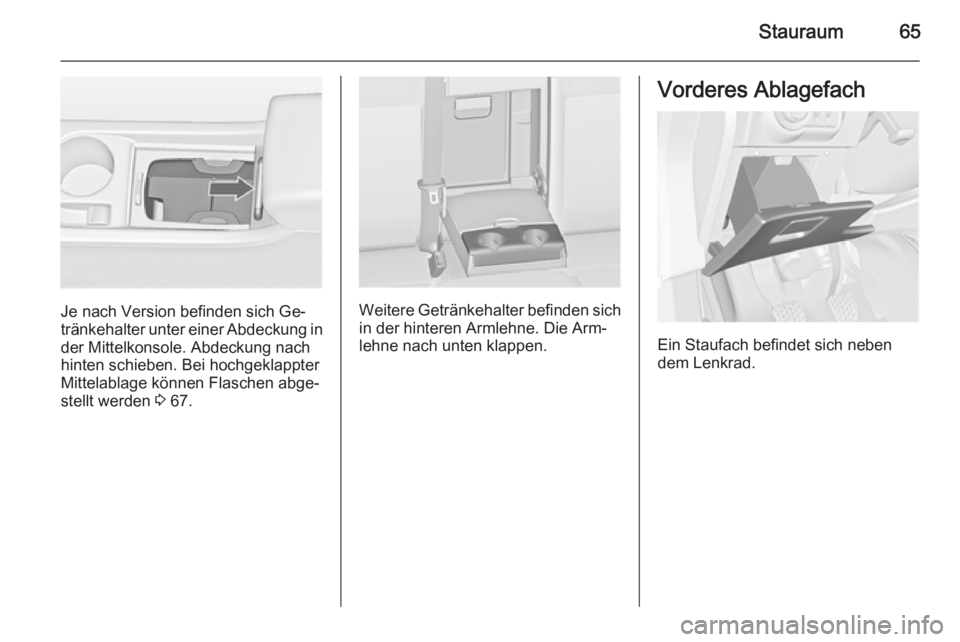

Stauraum65
Je nach Version befinden sich Ge‐
tränkehalter unter einer Abdeckung in
der Mittelkonsole. Abdeckung nach
hinten schieben. Bei hochgeklappter
Mittelablage können Flaschen abge‐
stellt werden 3 67.Weitere Getränkehalter befinden sich
in der hinteren Armlehne. Die Arm‐
lehne nach unten klappen.
Vorderes Ablagefach
Ein Staufach befindet sich neben
dem Lenkrad.

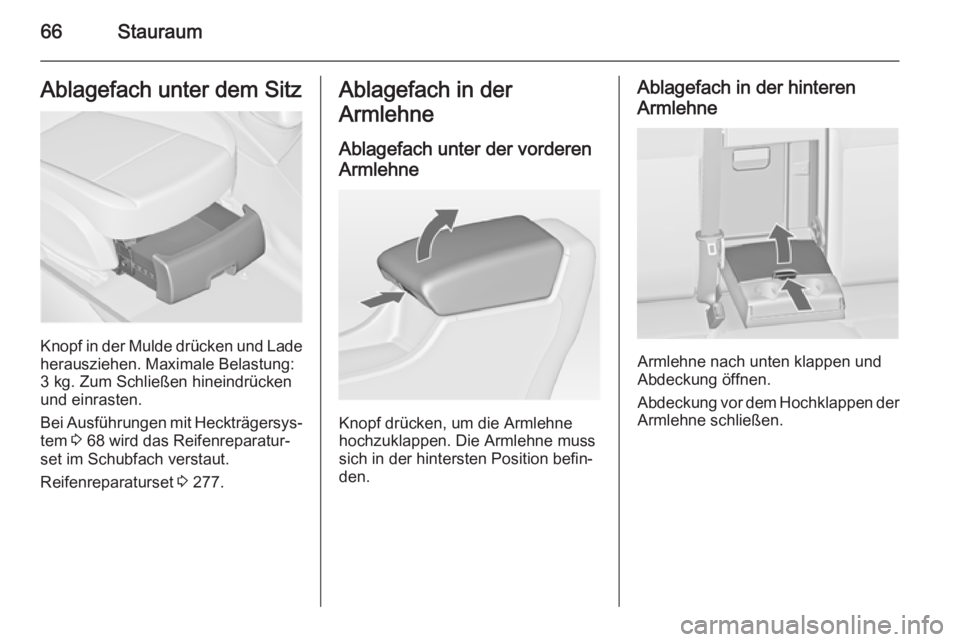

66StauraumAblagefach unter dem Sitz
Knopf in der Mulde drücken und Lade
herausziehen. Maximale Belastung:
3 kg. Zum Schließen hineindrücken
und einrasten.
Bei Ausführungen mit Heckträgersys‐ tem 3 68 wird das Reifenreparatur‐
set im Schubfach verstaut.
Reifenreparaturset 3 277.
Ablagefach in der
Armlehne
Ablagefach unter der vorderen
Armlehne
Knopf drücken, um die Armlehne
hochzuklappen. Die Armlehne muss
sich in der hintersten Position befin‐
den.
Ablagefach in der hinteren
Armlehne
Armlehne nach unten klappen und
Abdeckung öffnen.
Abdeckung vor dem Hochklappen der Armlehne schließen.

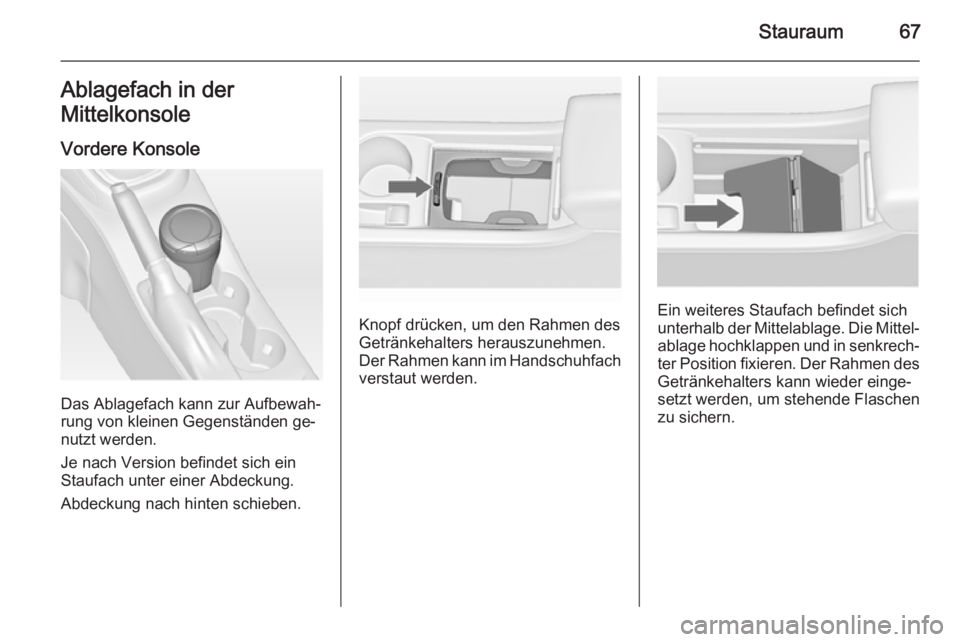

Stauraum67Ablagefach in der
Mittelkonsole
Vordere Konsole
Das Ablagefach kann zur Aufbewah‐
rung von kleinen Gegenständen ge‐
nutzt werden.
Je nach Version befindet sich ein
Staufach unter einer Abdeckung.
Abdeckung nach hinten schieben.
Knopf drücken, um den Rahmen des Getränkehalters herauszunehmen.
Der Rahmen kann im Handschuhfach
verstaut werden.Ein weiteres Staufach befindet sich
unterhalb der Mittelablage. Die Mittel‐ ablage hochklappen und in senkrech‐
ter Position fixieren. Der Rahmen des
Getränkehalters kann wieder einge‐
setzt werden, um stehende Flaschen
zu sichern.

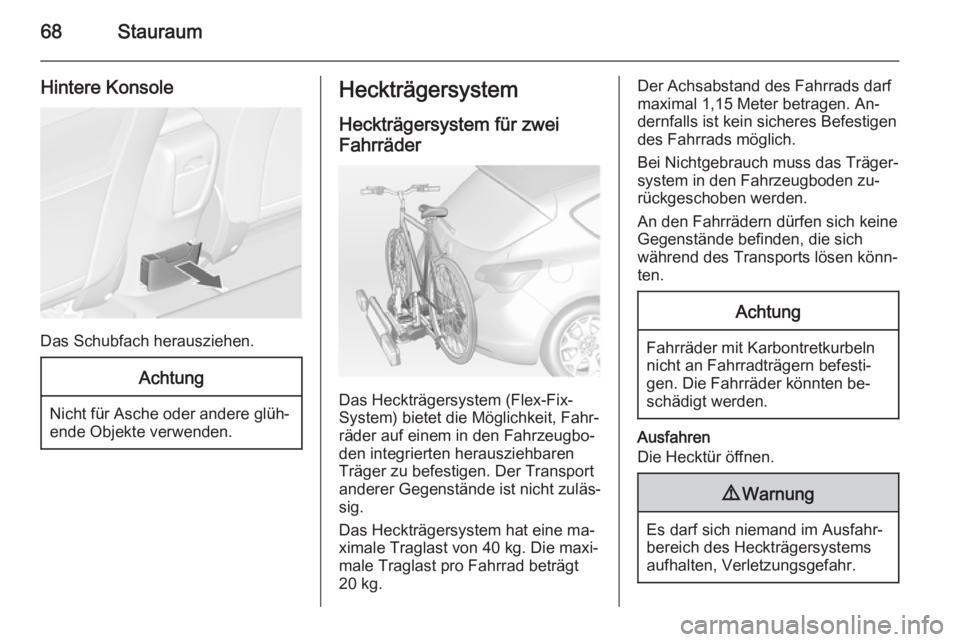

68Stauraum
Hintere Konsole
Das Schubfach herausziehen.
Achtung
Nicht für Asche oder andere glüh‐
ende Objekte verwenden.
Heckträgersystem
Heckträgersystem für zwei Fahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, Fahr‐
räder auf einem in den Fahrzeugbo‐
den integrierten herausziehbaren
Träger zu befestigen. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.
Das Heckträgersystem hat eine ma‐
ximale Traglast von 40 kg. Die maxi‐
male Traglast pro Fahrrad beträgt
20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,15 Meter betragen. An‐
dernfalls ist kein sicheres Befestigen
des Fahrrads möglich.
Bei Nichtgebrauch muss das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Fahrräder mit Karbontretkurbeln
nicht an Fahrradträgern befesti‐
gen. Die Fahrräder könnten be‐
schädigt werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.
