OPEL ASTRA J 2014.5 Instruksjonsbok

Oppbevaring og transport89

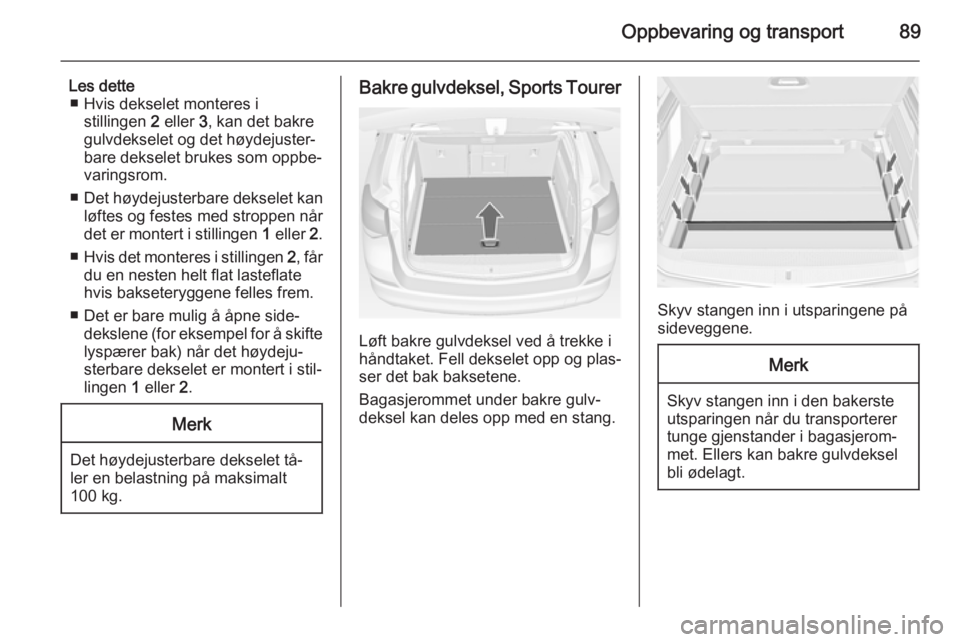

Les dette■ Hvis dekselet monteres i stillingen 2 eller 3, kan det bakre
gulvdekselet og det høydejuster‐ bare dekselet brukes som oppbe‐
varingsrom.
■ Det høydejusterbare dekselet kan
løftes og festes med stroppen når
det er montert i stillingen 1 eller 2.
■ Hvis det monteres i stillingen 2, får
du en nesten helt flat lasteflate
hvis bakseteryggene felles frem.
■ Det er bare mulig å åpne side‐ dekslene (for eksempel for å skiftelyspærer bak) når det høydeju‐
sterbare dekselet er montert i stil‐
lingen 1 eller 2.Merk
Det høydejusterbare dekselet tå‐
ler en belastning på maksimalt
100 kg.
Bakre gulvdeksel, Sports Tourer
Løft bakre gulvdeksel ved å trekke i
håndtaket. Fell dekselet opp og plas‐ ser det bak baksetene.
Bagasjerommet under bakre gulv‐
deksel kan deles opp med en stang.
Skyv stangen inn i utsparingene på
sideveggene.
Merk
Skyv stangen inn i den bakerste utsparingen når du transporterer
tunge gjenstander i bagasjerom‐
met. Ellers kan bakre gulvdeksel
bli ødelagt.

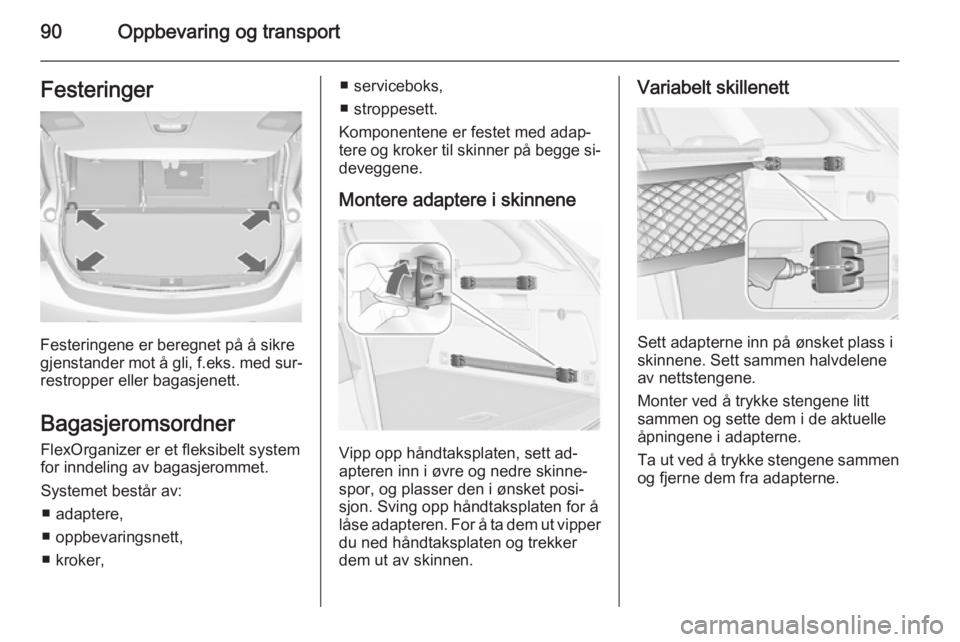

90Oppbevaring og transportFesteringer
Festeringene er beregnet på å sikre
gjenstander mot å gli, f.eks. med sur‐ restropper eller bagasjenett.
Bagasjeromsordner FlexOrganizer er et fleksibelt system
for inndeling av bagasjerommet.
Systemet består av: ■ adaptere,
■ oppbevaringsnett,
■ kroker,
■ serviceboks,
■ stroppesett.
Komponentene er festet med adap‐
tere og kroker til skinner på begge si‐
deveggene.
Montere adaptere i skinnene
Vipp opp håndtaksplaten, sett ad‐
apteren inn i øvre og nedre skinne‐ spor, og plasser den i ønsket posi‐
sjon. Sving opp håndtaksplaten for å
låse adapteren. For å ta dem ut vipper
du ned håndtaksplaten og trekker
dem ut av skinnen.
Variabelt skillenett
Sett adapterne inn på ønsket plass i
skinnene. Sett sammen halvdelene
av nettstengene.
Monter ved å trykke stengene litt sammen og sette dem i de aktuelle
åpningene i adapterne.
Ta ut ved å trykke stengene sammen og fjerne dem fra adapterne.

Oppbevaring og transport91
Oppbevaringsnett
Sett adapterne inn på ønsket plass i
skinnene. Oppbevaringsnettet kan
henges i adapterne.
Montere kroker i skinnene
Stikk kroken inn på ønsket sted, først i øvre spor i skinnen, og press den så
inn i nedre spor. For å ta den ut trek‐
ker du den først ut av det øvre sporet.
Serviceboks
Fest to kroker i øvre skinne. Stikk bok‐ sens øvre braketter ovenfra inn i kro‐
kene.

92Oppbevaring og transport
Eller fest begge krokene i den nedre
skinnen. Stikk boksens nedre braket‐ ter ovenfra inn i de nedre krokene.
Stroppesett
Stikk stroppesettets adaptere inn i en
skinne. Kontroller at ikke remmen blir vridd.
Stroppesettet har to låser til å åpne.
Reima kan strammes.
Sikkerhetsnett
Sikkerhetsnettet som følger med
Sports Tourer kan monteres bak bak‐
setene eller bak forsetene (dersom
de bakre seteryggene er felt ned og
seteputene er vippet opp).
Ingen personer får oppholde seg bak
sikkerhetsnettet under kjøring.
Montering
Bak baksetene
Fest den nedre kroken med åpningen
bakover i festeøyene til høyre og til
venstre på gulvet. Juster lengden på
stroppen på sikkerhetsnettet ved å
feste den øvre kroken til festeøynene på stroppen. Hold stroppen strammet
mens du installerer stangen.

Oppbevaring og transport93
Bak forsetene
Fest stroppen til festeøynene bak
bakre setepute.
Fell seteryggene fremover.
For å få et flatt bagasjerom feller du
først ned seteputen før du fester sik‐
kerhetsnettet. Flytt forsetene forover
for å lette spenningen om nødvendig.
Montere stangen
Det er to monteringsåpninger i tak‐
rammen: heng nettstangen på én
side, skyv den sammen og heng den
på den andre siden.
Bagasjerom 3 81.
Demontering
Hekt løs stengene til sikkerhetsnettet
fra brakettene i takrammen. Ta strop‐
pene ut av festeøynene. Rull sam‐
men nettet og fest det med en stropp.
Sikkerhetsnettet kan lagres under
bakre gulvdeksel 3 87.
Varseltrekant
3-dørs og 5-dørs kombi
Legg varseltrekanten i rommet bak
stroppen på høyre side i bagasjerom‐
met.

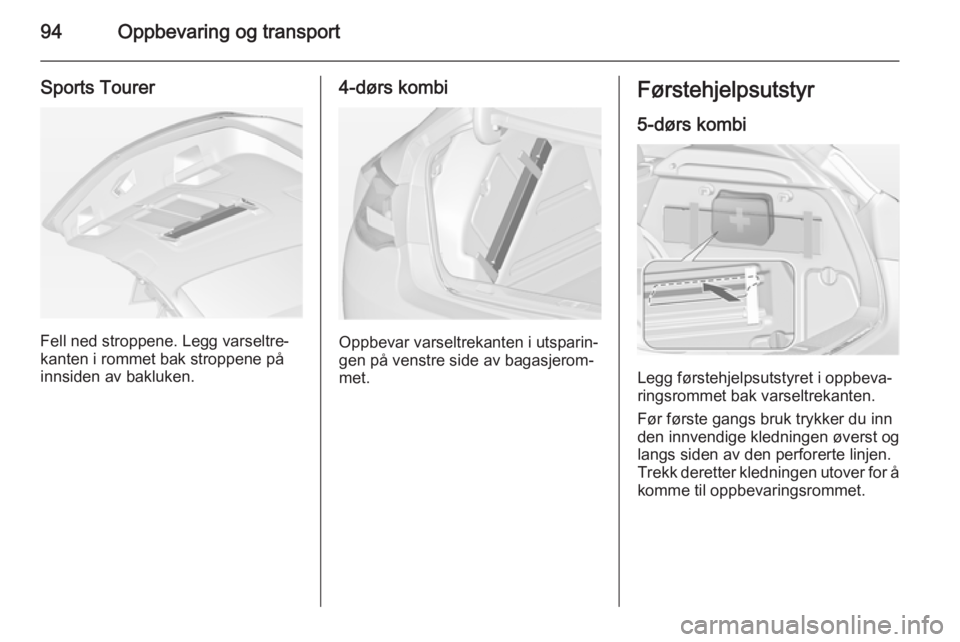

94Oppbevaring og transport
Sports Tourer
Fell ned stroppene. Legg varseltre‐
kanten i rommet bak stroppene på
innsiden av bakluken.
4-dørs kombi
Oppbevar varseltrekanten i utsparin‐
gen på venstre side av bagasjerom‐
met.
Førstehjelpsutstyr
5-dørs kombi
Legg førstehjelpsutstyret i oppbeva‐
ringsrommet bak varseltrekanten.
Før første gangs bruk trykker du inn den innvendige kledningen øverst og
langs siden av den perforerte linjen.
Trekk deretter kledningen utover for å
komme til oppbevaringsrommet.

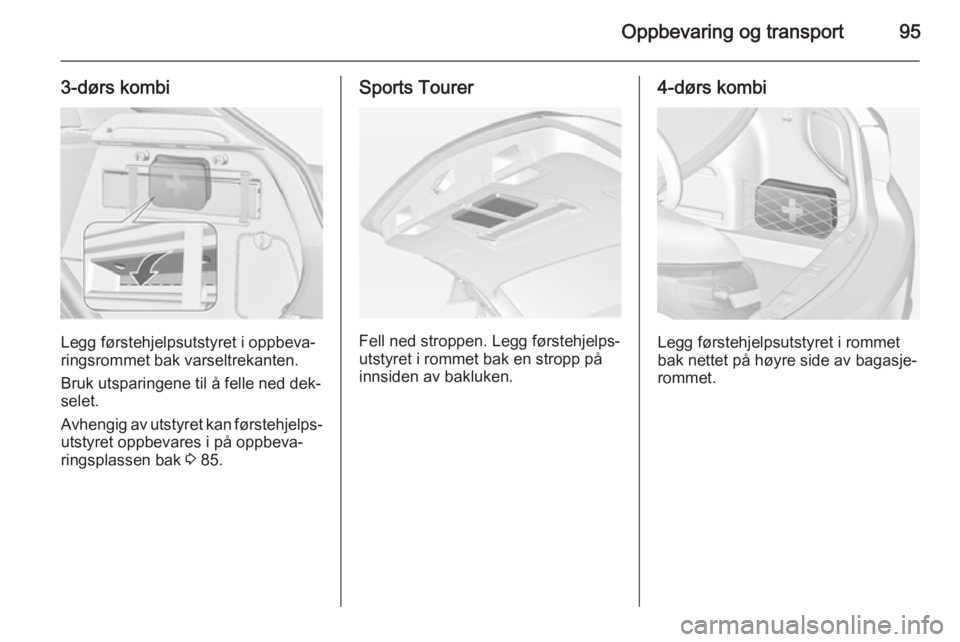

Oppbevaring og transport95
3-dørs kombi
Legg førstehjelpsutstyret i oppbeva‐
ringsrommet bak varseltrekanten.
Bruk utsparingene til å felle ned dek‐ selet.
Avhengig av utstyret kan førstehjelps‐
utstyret oppbevares i på oppbeva‐
ringsplassen bak 3 85.
Sports Tourer
Fell ned stroppen. Legg førstehjelps‐
utstyret i rommet bak en stropp på innsiden av bakluken.
4-dørs kombi
Legg førstehjelpsutstyret i rommet
bak nettet på høyre side av bagasje‐
rommet.

96Oppbevaring og transportTakstativsystemTakstativ
Av sikkerhetsgrunner og for å unngå
takskader, anbefaler vi bruk av tak‐
stativ som er godkjent for din bilmo‐
dell. Kontakt et verksted for mer in‐
formasjon.
Følg monteringsanvisningen for tak‐
stativet, og ta det av når det ikke er i
bruk.
Montere takstativ
Løsne dekselet på hvert av feste‐
punktene ved bruk av en mynt.5-dørs og 4-dørs kombi
3-dørs kombi
Sports Tourer med takskinne
Fest takstativet i området ved hul‐
lene, som vist med pilene på illustra‐ sjonen.

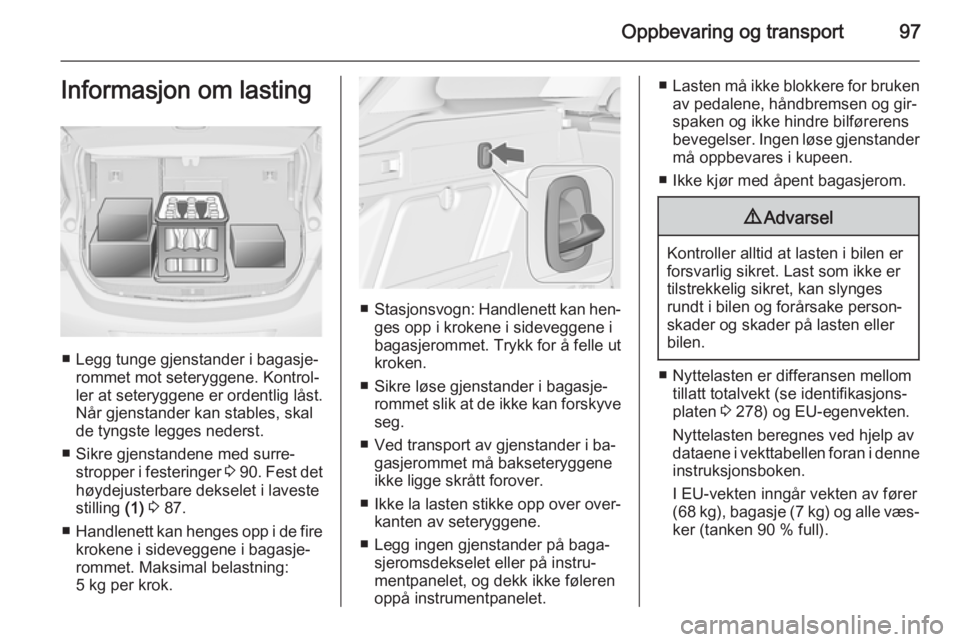

Oppbevaring og transport97Informasjon om lasting
■ Legg tunge gjenstander i bagasje‐rommet mot seteryggene. Kontrol‐
ler at seteryggene er ordentlig låst.
Når gjenstander kan stables, skal
de tyngste legges nederst.
■ Sikre gjenstandene med surre‐ stropper i festeringer 3 90 . Fest det
høydejusterbare dekselet i laveste
stilling (1) 3 87.
■ Handlenett kan henges opp i de fire
krokene i sideveggene i bagasje‐
rommet. Maksimal belastning:
5 kg per krok.
■ Stasjonsvogn: Handlenett kan hen‐
ges opp i krokene i sideveggene i
bagasjerommet. Trykk for å felle ut
kroken.
■ Sikre løse gjenstander i bagasje‐ rommet slik at de ikke kan forskyveseg.
■ Ved transport av gjenstander i ba‐ gasjerommet må bakseteryggene
ikke ligge skrått forover.
■ Ikke la lasten stikke opp over over‐ kanten av seteryggene.
■ Legg ingen gjenstander på baga‐ sjeromsdekselet eller på instru‐
mentpanelet, og dekk ikke føleren oppå instrumentpanelet.
■ Lasten må ikke blokkere for bruken
av pedalene, håndbremsen og gir‐
spaken og ikke hindre bilførerens
bevegelser. Ingen løse gjenstander
må oppbevares i kupeen.
■ Ikke kjør med åpent bagasjerom.9 Advarsel
Kontroller alltid at lasten i bilen er
forsvarlig sikret. Last som ikke er tilstrekkelig sikret, kan slynges
rundt i bilen og forårsake person‐ skader og skader på lasten eller
bilen.
■ Nyttelasten er differansen mellom tillatt totalvekt (se identifikasjons‐platen 3 278) og EU-egenvekten.
Nyttelasten beregnes ved hjelp av dataene i vekttabellen foran i denne
instruksjonsboken.
I EU-vekten inngår vekten av fører
( 68 kg), bagasje (7 kg) og alle væs‐
ker (tanken 90 % full).

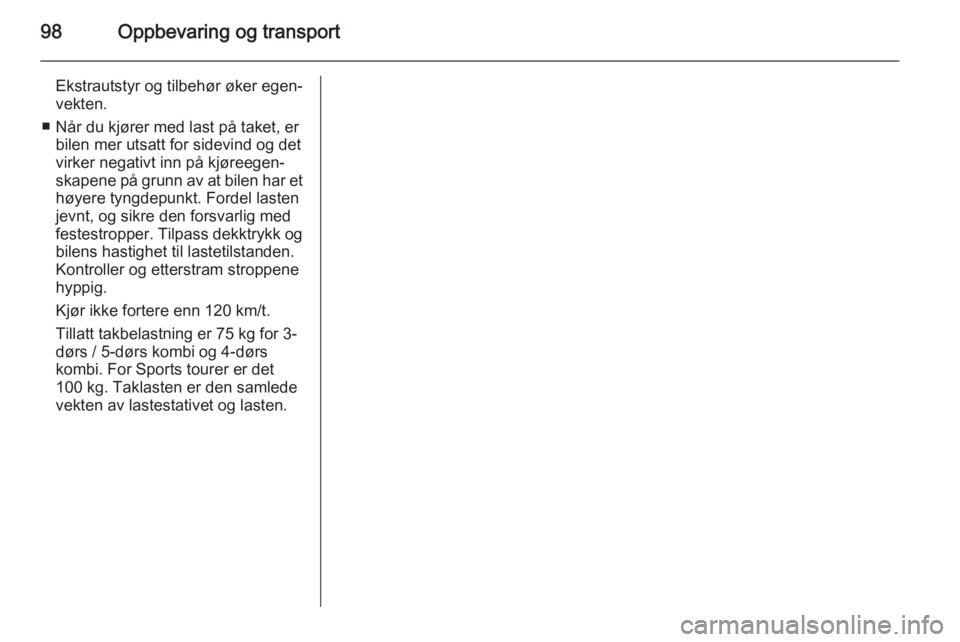

98Oppbevaring og transport
Ekstrautstyr og tilbehør øker egen‐
vekten.
■ Når du kjører med last på taket, er bilen mer utsatt for sidevind og det
virker negativt inn på kjøreegen‐
skapene på grunn av at bilen har et høyere tyngdepunkt. Fordel lasten
jevnt, og sikre den forsvarlig med
festestropper. Tilpass dekktrykk og
bilens hastighet til lastetilstanden.
Kontroller og etterstram stroppene
hyppig.
Kjør ikke fortere enn 120 km/t.
Tillatt takbelastning er 75 kg for 3-
dørs / 5-dørs kombi og 4-dørs
kombi. For Sports tourer er det 100 kg. Taklasten er den samlede
vekten av lastestativet og lasten.
