OPEL ASTRA J 2014.5 Manual de Instrucciones (in Spanish)

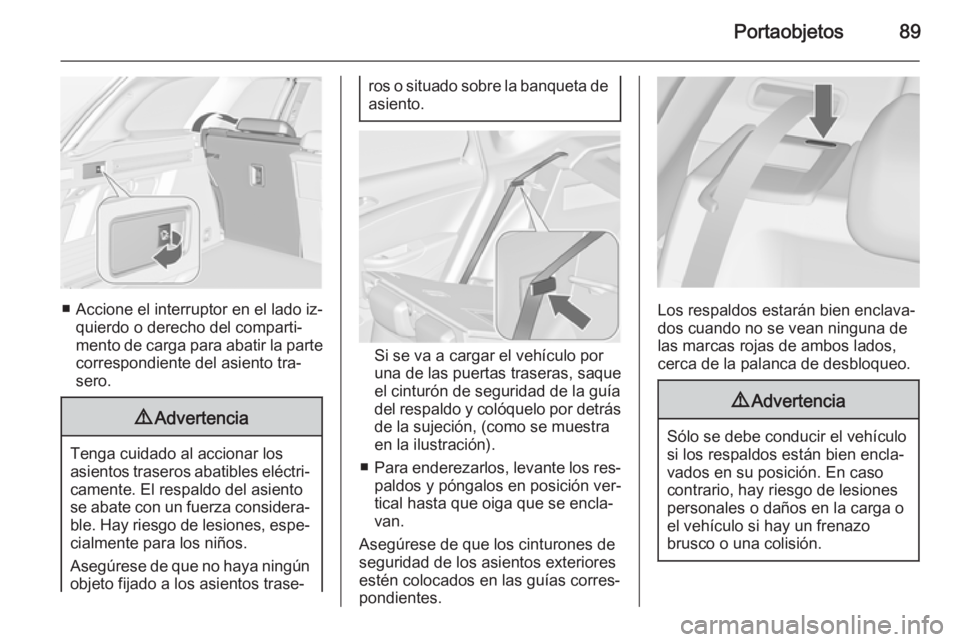

Portaobjetos89
■ Accione el interruptor en el lado iz‐quierdo o derecho del comparti‐mento de carga para abatir la parte
correspondiente del asiento tra‐
sero.
9 Advertencia
Tenga cuidado al accionar los
asientos traseros abatibles eléctri‐ camente. El respaldo del asiento
se abate con un fuerza considera‐ ble. Hay riesgo de lesiones, espe‐cialmente para los niños.
Asegúrese de que no haya ningún
objeto fijado a los asientos trase‐
ros o situado sobre la banqueta de asiento.
Si se va a cargar el vehículo por
una de las puertas traseras, saque
el cinturón de seguridad de la guía
del respaldo y colóquelo por detrás de la sujeción, (como se muestra
en la ilustración).
■ Para enderezarlos, levante los res‐
paldos y póngalos en posición ver‐
tical hasta que oiga que se encla‐
van.
Asegúrese de que los cinturones de
seguridad de los asientos exteriores
estén colocados en las guías corres‐
pondientes.
Los respaldos estarán bien enclava‐
dos cuando no se vean ninguna de
las marcas rojas de ambos lados, cerca de la palanca de desbloqueo.
9 Advertencia
Sólo se debe conducir el vehículo
si los respaldos están bien encla‐
vados en su posición. En caso
contrario, hay riesgo de lesiones
personales o daños en la carga o el vehículo si hay un frenazo
brusco o una colisión.

90Portaobjetos
El cinturón de seguridad del asiento
central podría bloquearse si el res‐
paldo se endereza demasiado rápi‐
damente. Para desbloquear el retrac‐
tor, introduzca el cinturón de seguri‐
dad o tire de él unos 20 milímetros y
luego suéltelo.
Levantar la banqueta de asiento y
abatir el respaldo
■ Tire del lazo que hay en la ban‐
queta de asiento (de una pieza o
dividida) y levante la parte trasera
de la banqueta.
■ Mantenga pulsado el resorte para bajar los reposacabezas 3 41.
■ Tire de la palanca de desbloqueo en uno o ambos lados de los res‐
paldos y abátalos sobre la ban‐
queta de asiento para conseguir una superficie de carga plana.
Desmontaje de la banqueta de
asiento
■ Pulse las dos palancas hacia de‐
lante y desmonte la banqueta de
asiento para ampliar el espacio de carga.

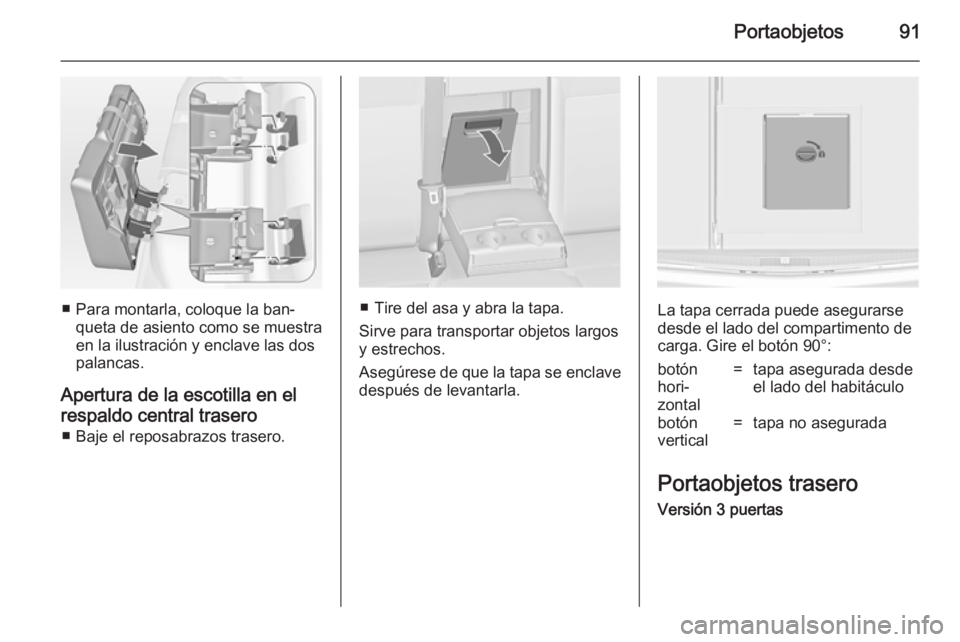

Portaobjetos91
■ Para montarla, coloque la ban‐queta de asiento como se muestra
en la ilustración y enclave las dos
palancas.
Apertura de la escotilla en el
respaldo central trasero ■ Baje el reposabrazos trasero.■ Tire del asa y abra la tapa.
Sirve para transportar objetos largos
y estrechos.
Asegúrese de que la tapa se enclave
después de levantarla.La tapa cerrada puede asegurarse
desde el lado del compartimento de
carga. Gire el botón 90°:
botón
hori‐
zontal=tapa asegurada desde
el lado del habitáculobotón
vertical=tapa no asegurada
Portaobjetos trasero
Versión 3 puertas

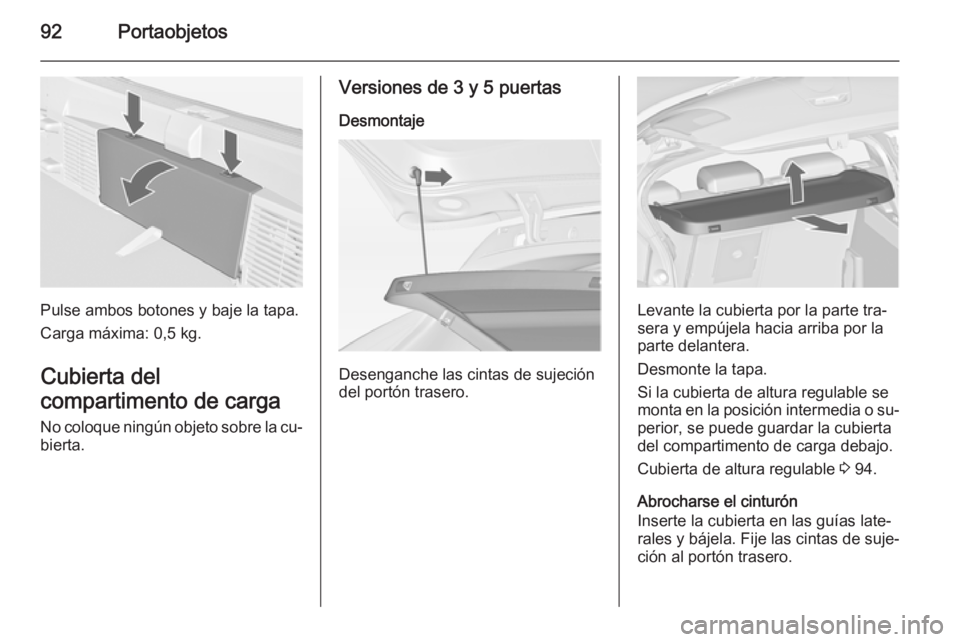

92Portaobjetos
Pulse ambos botones y baje la tapa.
Carga máxima: 0,5 kg.
Cubierta del
compartimento de carga
No coloque ningún objeto sobre la cu‐ bierta.
Versiones de 3 y 5 puertas
Desmontaje
Desenganche las cintas de sujeción
del portón trasero.
Levante la cubierta por la parte tra‐
sera y empújela hacia arriba por la
parte delantera.
Desmonte la tapa.
Si la cubierta de altura regulable se
monta en la posición intermedia o su‐
perior, se puede guardar la cubierta
del compartimento de carga debajo.
Cubierta de altura regulable 3 94.
Abrocharse el cinturón
Inserte la cubierta en las guías late‐
rales y bájela. Fije las cintas de suje‐
ción al portón trasero.

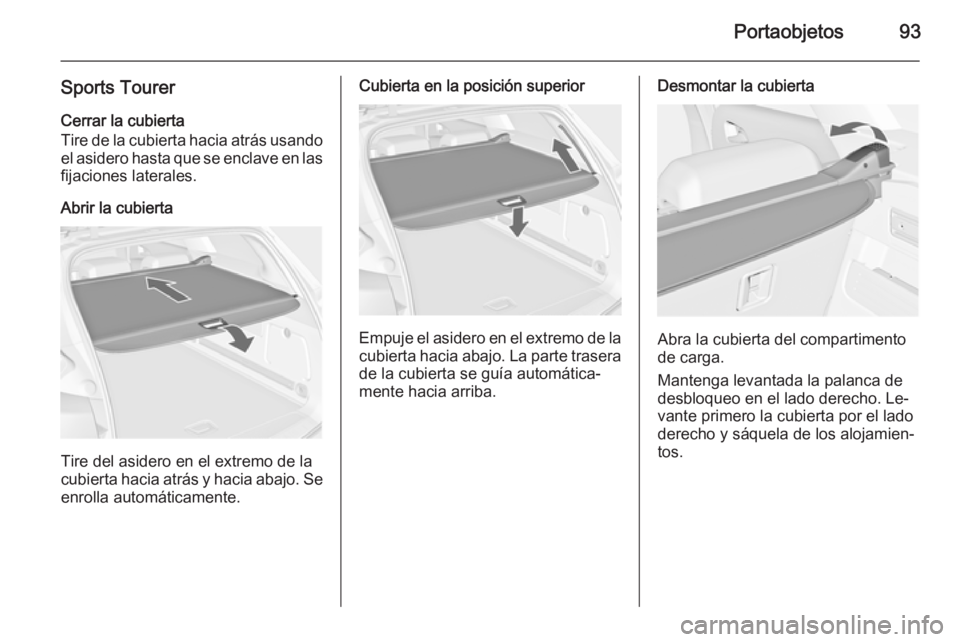

Portaobjetos93
Sports TourerCerrar la cubierta
Tire de la cubierta hacia atrás usando
el asidero hasta que se enclave en las
fijaciones laterales.
Abrir la cubierta
Tire del asidero en el extremo de la
cubierta hacia atrás y hacia abajo. Se enrolla automáticamente.
Cubierta en la posición superior
Empuje el asidero en el extremo de la
cubierta hacia abajo. La parte trasera
de la cubierta se guía automática‐
mente hacia arriba.
Desmontar la cubierta
Abra la cubierta del compartimento
de carga.
Mantenga levantada la palanca de
desbloqueo en el lado derecho. Le‐
vante primero la cubierta por el lado
derecho y sáquela de los alojamien‐
tos.

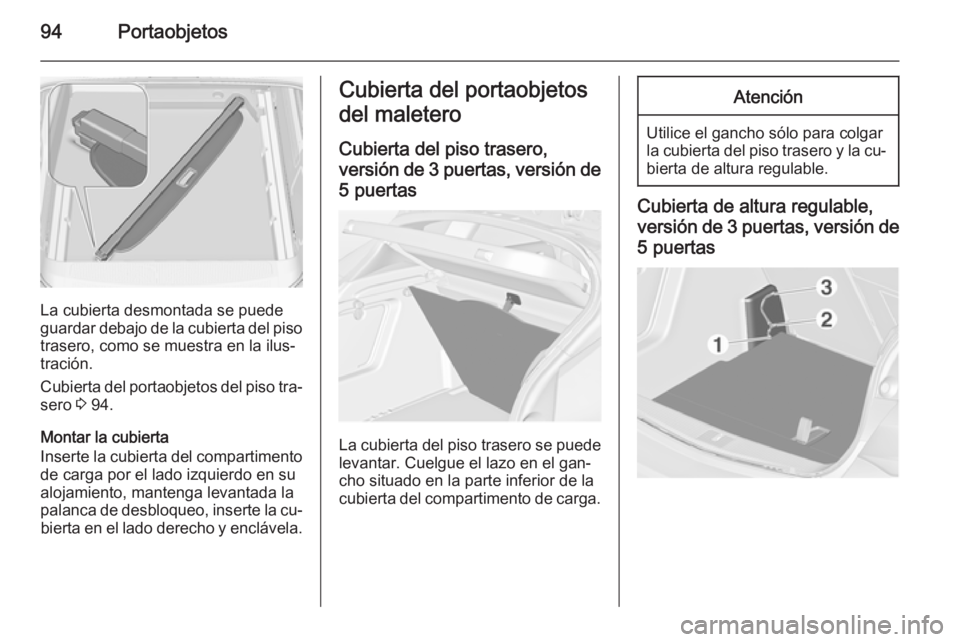

94Portaobjetos
La cubierta desmontada se puede
guardar debajo de la cubierta del piso trasero, como se muestra en la ilus‐
tración.
Cubierta del portaobjetos del piso tra‐
sero 3 94.
Montar la cubierta
Inserte la cubierta del compartimento de carga por el lado izquierdo en su
alojamiento, mantenga levantada la
palanca de desbloqueo, inserte la cu‐
bierta en el lado derecho y enclávela.
Cubierta del portaobjetos
del maletero
Cubierta del piso trasero,
versión de 3 puertas, versión de 5 puertas
La cubierta del piso trasero se puede
levantar. Cuelgue el lazo en el gan‐
cho situado en la parte inferior de la
cubierta del compartimento de carga.
Atención
Utilice el gancho sólo para colgar
la cubierta del piso trasero y la cu‐ bierta de altura regulable.
Cubierta de altura regulable,
versión de 3 puertas, versión de 5 puertas

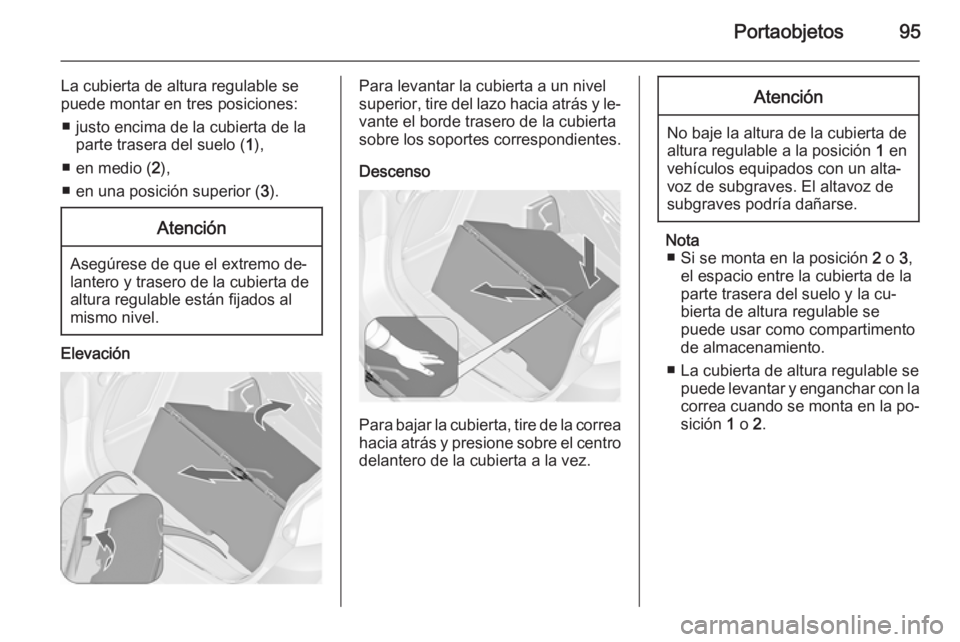

Portaobjetos95
La cubierta de altura regulable se
puede montar en tres posiciones:
■ justo encima de la cubierta de la parte trasera del suelo ( 1),
■ en medio ( 2),
■ en una posición superior ( 3).Atención
Asegúrese de que el extremo de‐
lantero y trasero de la cubierta de
altura regulable están fijados al
mismo nivel.
Elevación
Para levantar la cubierta a un nivel
superior, tire del lazo hacia atrás y le‐ vante el borde trasero de la cubierta
sobre los soportes correspondientes.
Descenso
Para bajar la cubierta, tire de la correa hacia atrás y presione sobre el centro delantero de la cubierta a la vez.
Atención
No baje la altura de la cubierta de
altura regulable a la posición 1 en
vehículos equipados con un alta‐
voz de subgraves. El altavoz de
subgraves podría dañarse.
Nota ■ Si se monta en la posición 2 o 3,
el espacio entre la cubierta de la
parte trasera del suelo y la cu‐
bierta de altura regulable se
puede usar como compartimento
de almacenamiento.
■ La cubierta de altura regulable se puede levantar y enganchar con la
correa cuando se monta en la po‐ sición 1 o 2.

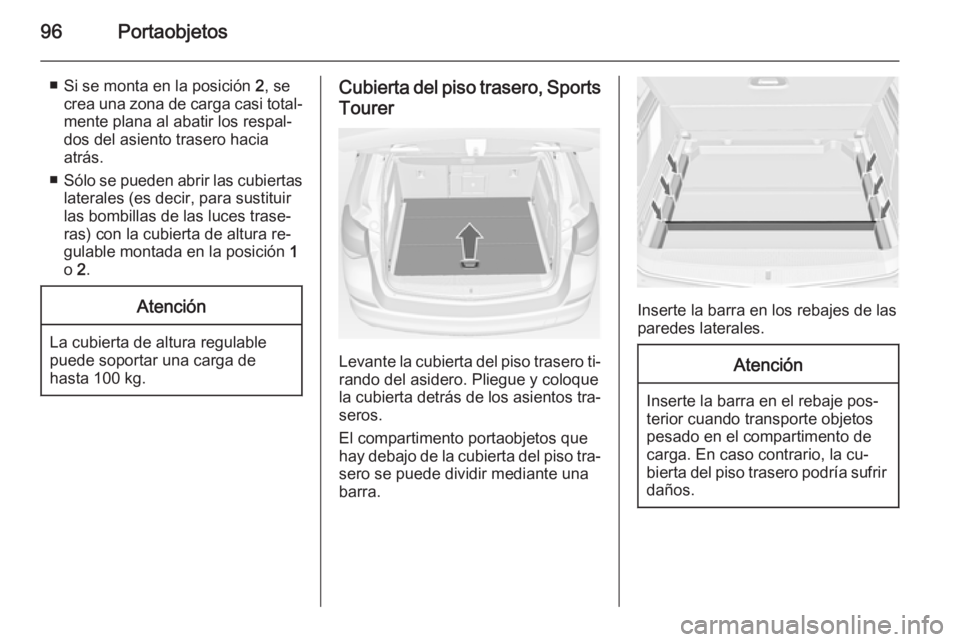

96Portaobjetos
■ Si se monta en la posición 2, se
crea una zona de carga casi total‐ mente plana al abatir los respal‐
dos del asiento trasero hacia
atrás.
■ Sólo se pueden abrir las cubiertas
laterales (es decir, para sustituir
las bombillas de las luces trase‐
ras) con la cubierta de altura re‐
gulable montada en la posición 1
o 2.Atención
La cubierta de altura regulable
puede soportar una carga de
hasta 100 kg.
Cubierta del piso trasero, Sports
Tourer
Levante la cubierta del piso trasero ti‐rando del asidero. Pliegue y coloque
la cubierta detrás de los asientos tra‐
seros.
El compartimento portaobjetos que
hay debajo de la cubierta del piso tra‐ sero se puede dividir mediante una
barra.
Inserte la barra en los rebajes de las
paredes laterales.
Atención
Inserte la barra en el rebaje pos‐
terior cuando transporte objetos
pesado en el compartimento de
carga. En caso contrario, la cu‐
bierta del piso trasero podría sufrir daños.

Portaobjetos97Argollas
Las argollas están diseñadas para fi‐
jar las correas de amarre, o una red
para el equipaje, y evitar que se des‐
placen los objetos transportados.
Sistema organizador de la
carga
FlexOrganizer es un sistema flexible
para dividir el compartimento de
carga.
El sistema consta de: ■ adaptadores
■ bolsas de rejilla
■ ganchos
■ caja de servicio
■ juego de correas
Los componentes se montan en ca‐
rriles en ambos paneles laterales
usando adaptadores o ganchos.
Montaje de los adaptadores en
los carriles
Doble hacia arriba la placa del asi‐
dero, inserte el adaptador en la ra‐
nura superior e inferior del carril y
muévalo hasta la posición deseada.
Gire la placa del asidero hacia arriba
para bloquear el adaptador. Para
desmontarla, gire la placa del asidero hacia abajo y extráigala del carril.
Red de división variable
Inserte los adaptadores en la posi‐
ción deseada de los carriles. Una en‐
tre sí los componentes de la varilla de la red.
Para montarla, empuje un poco para unir las varillas y métalas en los orifi‐
cios correspondientes de los adapta‐
dores.
Para desmontarla, empuje un poco las varillas entre sí y extráigalas de
los adaptadores.

98Portaobjetos
Bolsillo de red
Inserte los adaptadores en la posi‐
ción deseada de los carriles. El bolsi‐
llo de la red puede colgarse de los adaptadores.
Montaje de los ganchos en los
carriles
Inserte el gancho en la posición de‐
seada, primero en la ranura superior del carril y luego encájelo en la ranura
inferior. Para desmontarlo, extráigalo
primero de la ranura superior.
Caja de servicio
Monte dos ganchos en el carril supe‐
rior. Inserte desde arriba los soportes superiores de la caja en los ganchos.
