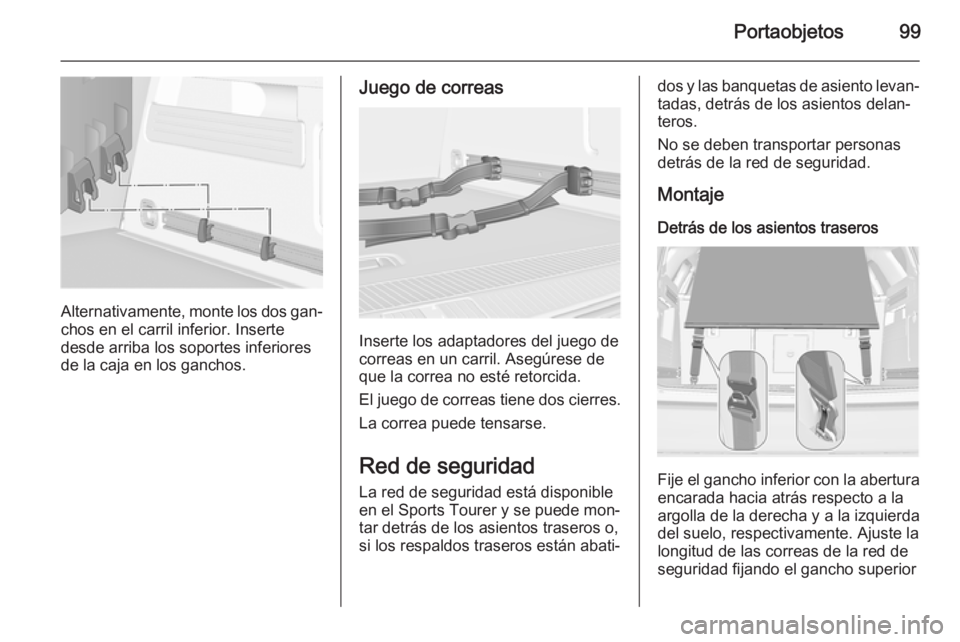

Page 101 of 355

Portaobjetos99
Alternativamente, monte los dos gan‐chos en el carril inferior. Inserte
desde arriba los soportes inferiores
de la caja en los ganchos.
Juego de correas
Inserte los adaptadores del juego de
correas en un carril. Asegúrese de
que la correa no esté retorcida.
El juego de correas tiene dos cierres. La correa puede tensarse.
Red de seguridad La red de seguridad está disponible
en el Sports Tourer y se puede mon‐
tar detrás de los asientos traseros o,
si los respaldos traseros están abati‐
dos y las banquetas de asiento levan‐
tadas, detrás de los asientos delan‐
teros.
No se deben transportar personas
detrás de la red de seguridad.
Montaje
Detrás de los asientos traseros
Fije el gancho inferior con la abertura
encarada hacia atrás respecto a la
argolla de la derecha y a la izquierda
del suelo, respectivamente. Ajuste la
longitud de las correas de la red de
seguridad fijando el gancho superior

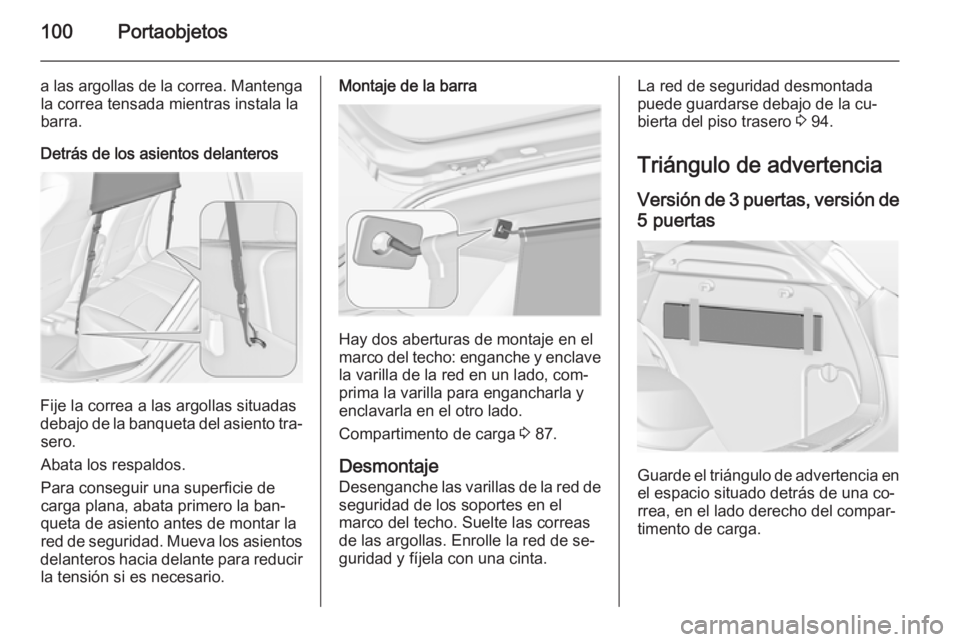

Page 102 of 355

100Portaobjetos
a las argollas de la correa. Mantengala correa tensada mientras instala la
barra.
Detrás de los asientos delanteros
Fije la correa a las argollas situadas
debajo de la banqueta del asiento tra‐ sero.
Abata los respaldos.
Para conseguir una superficie de
carga plana, abata primero la ban‐
queta de asiento antes de montar la
red de seguridad. Mueva los asientos
delanteros hacia delante para reducir la tensión si es necesario.
Montaje de la barra
Hay dos aberturas de montaje en el
marco del techo: enganche y enclave
la varilla de la red en un lado, com‐
prima la varilla para engancharla y
enclavarla en el otro lado.
Compartimento de carga 3 87.
Desmontaje
Desenganche las varillas de la red de seguridad de los soportes en el
marco del techo. Suelte las correas de las argollas. Enrolle la red de se‐
guridad y fíjela con una cinta.
La red de seguridad desmontada
puede guardarse debajo de la cu‐
bierta del piso trasero 3 94.
Triángulo de advertencia Versión de 3 puertas, versión de5 puertas
Guarde el triángulo de advertencia en
el espacio situado detrás de una co‐
rrea, en el lado derecho del compar‐
timento de carga.

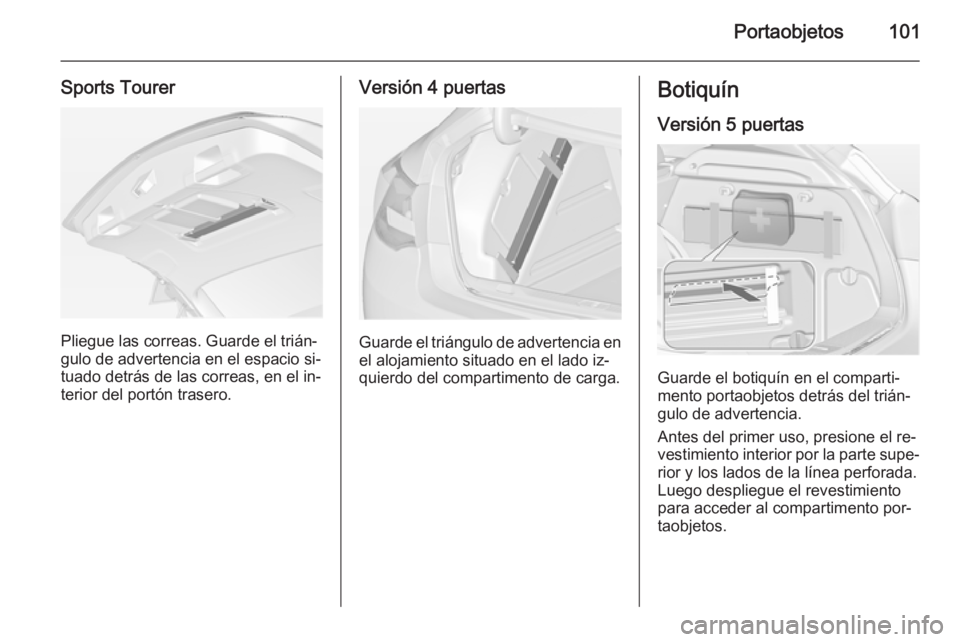

Page 103 of 355

Portaobjetos101
Sports Tourer
Pliegue las correas. Guarde el trián‐
gulo de advertencia en el espacio si‐ tuado detrás de las correas, en el in‐terior del portón trasero.
Versión 4 puertas
Guarde el triángulo de advertencia en
el alojamiento situado en el lado iz‐
quierdo del compartimento de carga.
Botiquín
Versión 5 puertas
Guarde el botiquín en el comparti‐
mento portaobjetos detrás del trián‐
gulo de advertencia.
Antes del primer uso, presione el re‐
vestimiento interior por la parte supe‐ rior y los lados de la línea perforada.
Luego despliegue el revestimiento
para acceder al compartimento por‐
taobjetos.

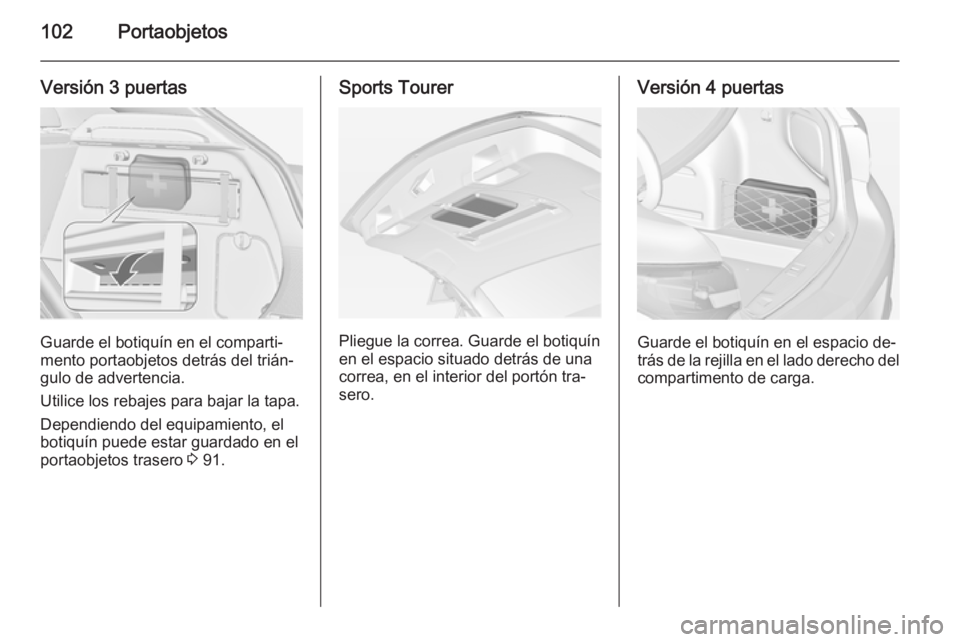

Page 104 of 355

102Portaobjetos
Versión 3 puertas
Guarde el botiquín en el comparti‐
mento portaobjetos detrás del trián‐
gulo de advertencia.
Utilice los rebajes para bajar la tapa. Dependiendo del equipamiento, el
botiquín puede estar guardado en el
portaobjetos trasero 3 91.
Sports Tourer
Pliegue la correa. Guarde el botiquín
en el espacio situado detrás de una
correa, en el interior del portón tra‐
sero.
Versión 4 puertas
Guarde el botiquín en el espacio de‐
trás de la rejilla en el lado derecho del compartimento de carga.
Page 105 of 355

Portaobjetos103Sistema portaequipajes
de techo
Portaequipajes de techo Por motivos de seguridad y para evi‐
tar daños en el techo, se recomienda
usar el sistema de portaequipajes de
techo homologado para su vehículo.
Para más información, póngase en
contacto con su taller.
Siga las instrucciones de montaje y
desmonte el portaequipajes cuando
no se vaya a utilizar.
Montaje del portaequipajes de techo Quite la tapa de cada uno de los pun‐tos de montaje con una moneda.Versión de 5 puertas, sedán de 4
puertas
Versión 3 puertas
Sports Tourer con barras de techo
Fije el portaequipajes de techo en la
zona de los orificios indicados por las flechas en la ilustración.
Page 106 of 355

104PortaobjetosInformación sobre la
carga
■ Los objetos pesados en el compar‐
timento de carga deben colocarse
apoyados contra los respaldos de
los asientos. Asegúrese de que los respaldos estén bien enclavados.
Si se pueden apilar los objetos, los
más pesados deben colocarse
abajo.
■ Asegure los objetos con correas de
amarre fijadas a las argollas 3 97.
Monte la cubierta de altura regula‐
ble en la posición inferior (1) 3 94.
■ Utilice los cuatro ganchos en las
paredes laterales del comparti‐
mento de carga para colgar bolsas. Carga máxima: 5 kg por gancho.
■ Sports Tourer: Utilice los ganchos de las paredes laterales del com‐
partimento de carga para colgar
bolsas. Pulse para desplegar el
gancho.
■ Sujete los objetos sueltos en el compartimento de carga para evitar
que se muevan.
■ Cuando se transporten objetos en el compartimento de carga, los res‐paldos de los asientos traseros no
deben estar inclinados hacia de‐
lante.
■ La carga no debe sobresalir por en‐
cima del borde superior de los res‐
paldos.
■ No coloque objetos sobre la cu‐ bierta del compartimento de carga
ni en el tablero de instrumentos; no tape el sensor situado en la parte
superior del tablero de instrumen‐
tos.
■ La carga no debe obstaculizar el accionamiento de los pedales, el
freno de estacionamiento o la pa‐
lanca selectora del cambio, ni im‐
pedir la libertad de movimientos del
conductor. No se deben dejar ob‐
jetos sueltos en el habitáculo.
■ No conduzca con el compartimento
de carga abierto.

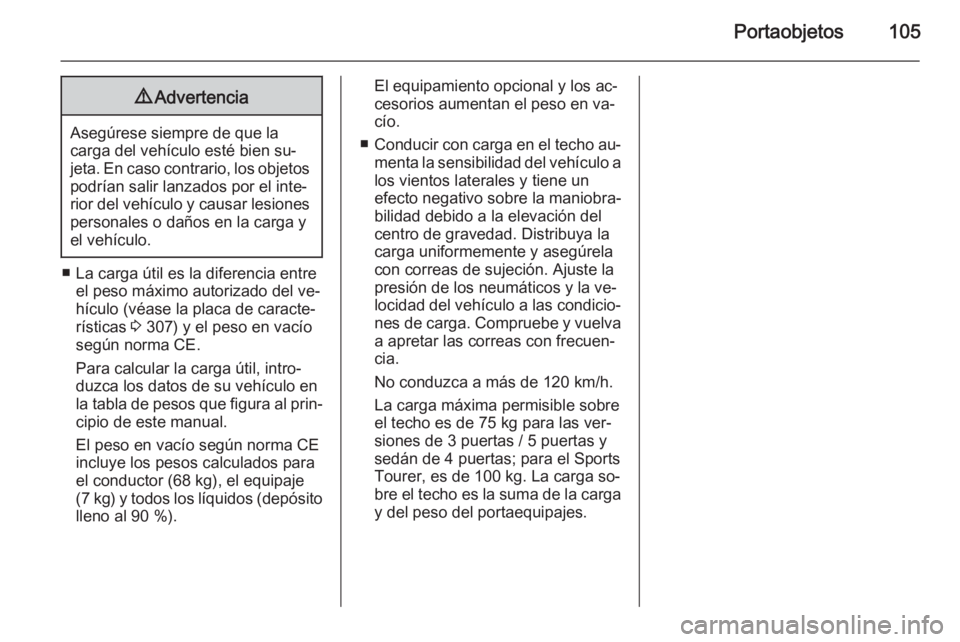

Page 107 of 355

Portaobjetos1059Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien su‐
jeta. En caso contrario, los objetos
podrían salir lanzados por el inte‐
rior del vehículo y causar lesiones personales o daños en la carga yel vehículo.
■ La carga útil es la diferencia entre el peso máximo autorizado del ve‐
hículo (véase la placa de caracte‐
rísticas 3 307) y el peso en vacío
según norma CE.
Para calcular la carga útil, intro‐ duzca los datos de su vehículo en
la tabla de pesos que figura al prin‐
cipio de este manual.
El peso en vacío según norma CE
incluye los pesos calculados para
el conductor (68 kg), el equipaje
( 7 kg) y todos los líquidos (depósito
lleno al 90 %).
El equipamiento opcional y los ac‐ cesorios aumentan el peso en va‐
cío.
■ Conducir con carga en el techo au‐
menta la sensibilidad del vehículo a los vientos laterales y tiene un
efecto negativo sobre la maniobra‐
bilidad debido a la elevación del
centro de gravedad. Distribuya la carga uniformemente y asegúrela
con correas de sujeción. Ajuste la
presión de los neumáticos y la ve‐
locidad del vehículo a las condicio‐
nes de carga. Compruebe y vuelva a apretar las correas con frecuen‐
cia.
No conduzca a más de 120 km/h.
La carga máxima permisible sobre
el techo es de 75 kg para las ver‐
siones de 3 puertas / 5 puertas y
sedán de 4 puertas; para el Sports
Tourer, es de 100 kg. La carga so‐
bre el techo es la suma de la carga y del peso del portaequipajes.

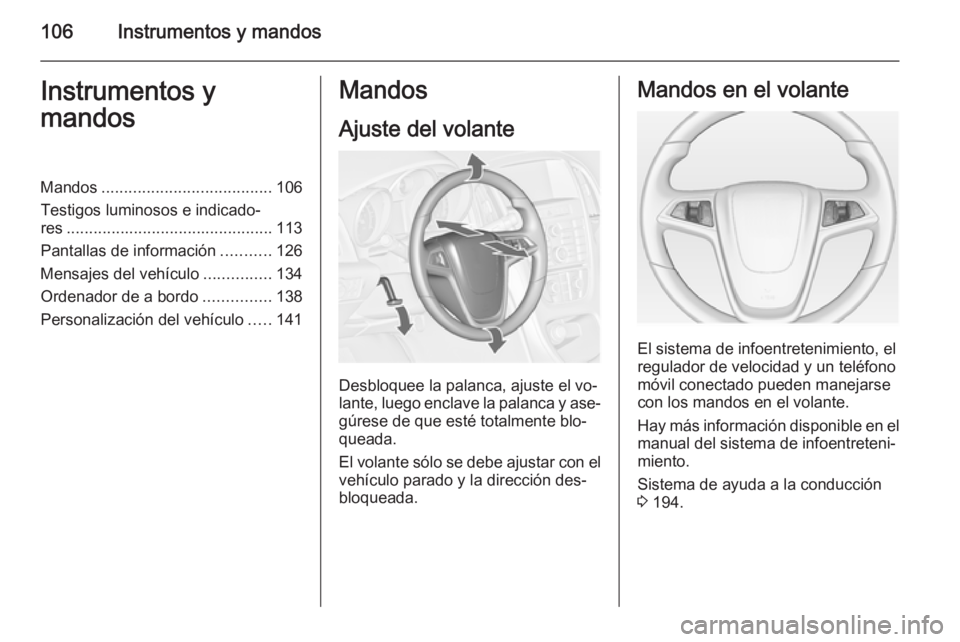

Page 108 of 355

106Instrumentos y mandosInstrumentos y
mandosMandos ...................................... 106
Testigos luminosos e indicado‐
res .............................................. 113
Pantallas de información ...........126
Mensajes del vehículo ...............134
Ordenador de a bordo ...............138
Personalización del vehículo .....141Mandos
Ajuste del volante
Desbloquee la palanca, ajuste el vo‐
lante, luego enclave la palanca y ase‐
gúrese de que esté totalmente blo‐
queada.
El volante sólo se debe ajustar con el
vehículo parado y la dirección des‐
bloqueada.
Mandos en el volante
El sistema de infoentretenimiento, el
regulador de velocidad y un teléfono
móvil conectado pueden manejarse con los mandos en el volante.
Hay más información disponible en el manual del sistema de infoentreteni‐
miento.
Sistema de ayuda a la conducción
3 194.
Page 109 of 355

Instrumentos y mandos107Volante térmico
Active la calefacción pulsando el bo‐
tón *. La activación se indica me‐
diante el LED del botón.
Las zonas de agarre recomendadas del volante se calientan antes y a más temperatura que el resto.
La calefacción opera con el motor en
marcha y durante una parada auto‐
mática.
Sistema stop-start 3 176.
Bocina
Pulse j.
Page 110 of 355

108Instrumentos y mandosLimpia/lavaparabrisasLimpiaparabrisas2=velocidad rápida1=velocidad lentaP=conexión a intervalos§=desactivado
Para un solo barrido cuando los lim‐
piaparabrisas están desconectados,
pulse la palanca hacia abajo.
No los utilice si el parabrisas está he‐
lado.
Desconéctelos en túneles de lavado.
Intervalo de funcionamiento ajustable
Palanca del limpiaparabrisas en
posición P.
Gire la rueda de ajuste para ajustar el
intervalo deseado:
inter‐
valo
corto=gire la rueda de ajuste
hacia arribainter‐
valo
largo=gire la rueda de ajuste
hacia abajoFuncionamiento automático con
sensor de lluviaP=Funcionamiento automático
con sensor de lluvia
El sensor de lluvia detecta la cantidad
de agua en el parabrisas y regula au‐ tomáticamente la frecuencia de loslimpiaparabrisas.
Si la frecuencia del limpiaparabrisas
es superior a los 20 segundos, el
brazo limpiaparabrisas bajará ligera‐
mente hasta la posición de aparca‐
miento.
