Page 111 of 355

Instrumentos y mandos109
Sensibilidad regulable del sensor de
lluvia
Gire la rueda de ajuste para ajustar la
sensibilidad:
sensibi‐
lidad
baja=gire la rueda de ajuste
hacia abajosensibi‐
lidad
alta=gire la rueda de ajuste
hacia arriba
Mantenga el sensor libre de polvo,
suciedad y hielo.
Lavaparabrisas y lavafaros
Tire de la palanca. Se pulveriza lí‐
quido de lavado sobre el parabrisas y el limpialuneta se realiza el barridovarias veces.
Si los faros están activados, se ro‐
ciará líquido de lavado sobre éstos,
siempre que se tire lo suficiente de la palanca. A continuación, el sistema
de lavafaros permanecerá inopera‐
tivo durante 5 ciclos de lavado o hasta
que se haya desconectado y reco‐
nectado el motor o los faros.
Limpia/lavaluneta
Page 112 of 355

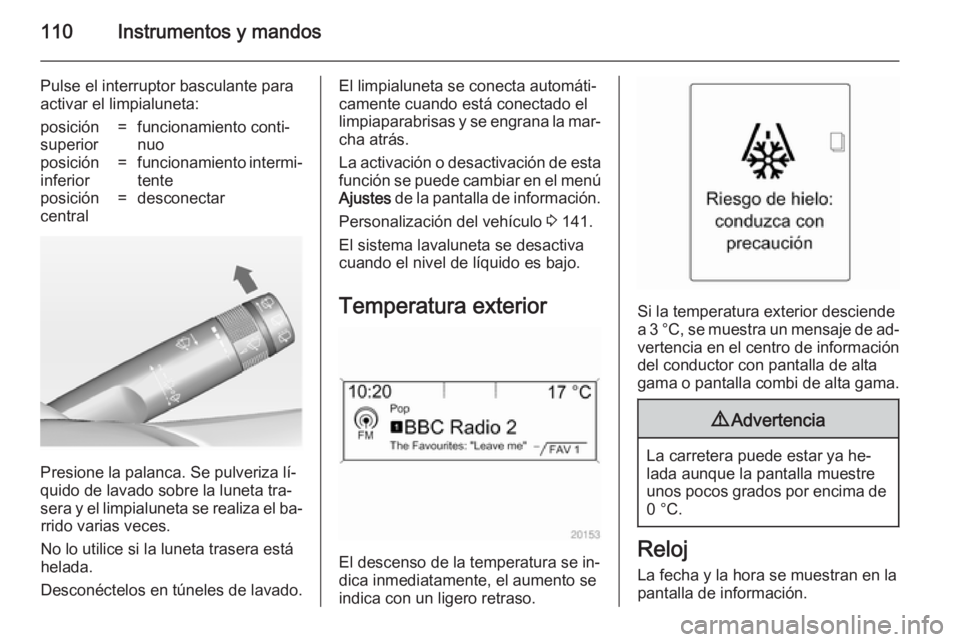

110Instrumentos y mandos
Pulse el interruptor basculante para
activar el limpialuneta:posición
superior=funcionamiento conti‐ nuoposición
inferior=funcionamiento intermi‐ tenteposición
central=desconectar
Presione la palanca. Se pulveriza lí‐
quido de lavado sobre la luneta tra‐
sera y el limpialuneta se realiza el ba‐ rrido varias veces.
No lo utilice si la luneta trasera está
helada.
Desconéctelos en túneles de lavado.
El limpialuneta se conecta automáti‐
camente cuando está conectado el
limpiaparabrisas y se engrana la mar‐
cha atrás.
La activación o desactivación de esta
función se puede cambiar en el menú
Ajustes de la pantalla de información.
Personalización del vehículo 3 141.
El sistema lavaluneta se desactiva
cuando el nivel de líquido es bajo.
Temperatura exterior
El descenso de la temperatura se in‐
dica inmediatamente, el aumento se
indica con un ligero retraso.
Si la temperatura exterior desciende
a 3 °C, se muestra un mensaje de ad‐
vertencia en el centro de información
del conductor con pantalla de alta
gama o pantalla combi de alta gama.
9 Advertencia
La carretera puede estar ya he‐
lada aunque la pantalla muestre unos pocos grados por encima de 0 °C.
Reloj
La fecha y la hora se muestran en la
pantalla de información.
Page 113 of 355

Instrumentos y mandos111

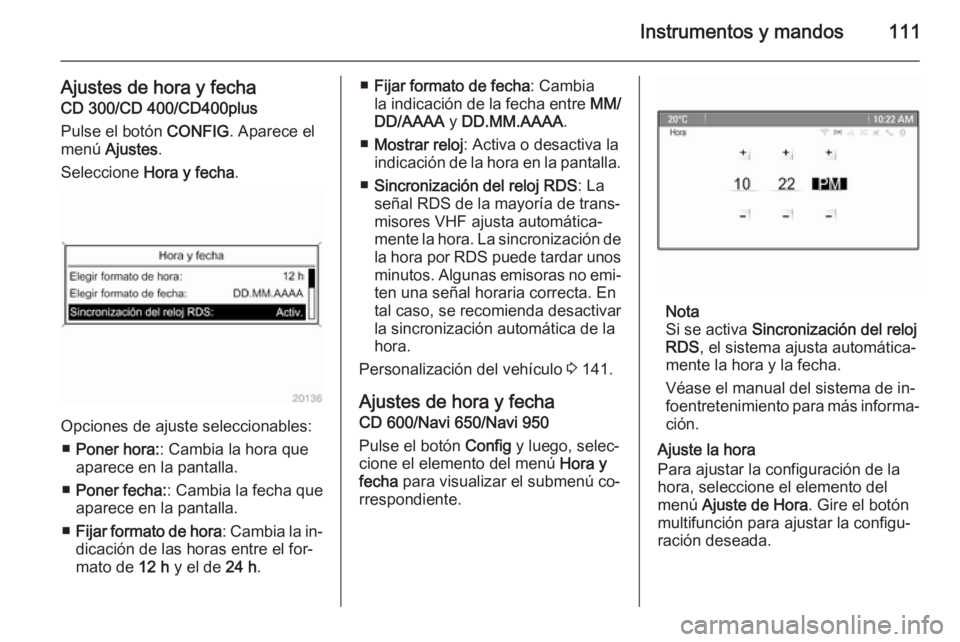

Ajustes de hora y fechaCD 300/CD 400/CD400plus
Pulse el botón CONFIG. Aparece el
menú Ajustes .
Seleccione Hora y fecha .
Opciones de ajuste seleccionables:
■ Poner hora: : Cambia la hora que
aparece en la pantalla.
■ Poner fecha: : Cambia la fecha que
aparece en la pantalla.
■ Fijar formato de hora : Cambia la in‐
dicación de las horas entre el for‐
mato de 12 h y el de 24 h.
■Fijar formato de fecha : Cambia
la indicación de la fecha entre MM/
DD/AAAA y DD.MM.AAAA .
■ Mostrar reloj : Activa o desactiva la
indicación de la hora en la pantalla.
■ Sincronización del reloj RDS : La
señal RDS de la mayoría de trans‐
misores VHF ajusta automática‐
mente la hora. La sincronización de
la hora por RDS puede tardar unos minutos. Algunas emisoras no emi‐
ten una señal horaria correcta. En
tal caso, se recomienda desactivar
la sincronización automática de la
hora.
Personalización del vehículo 3 141.
Ajustes de hora y fecha
CD 600/Navi 650/Navi 950
Pulse el botón Config y luego, selec‐
cione el elemento del menú Hora y
fecha para visualizar el submenú co‐
rrespondiente.
Nota
Si se activa Sincronización del reloj
RDS , el sistema ajusta automática‐
mente la hora y la fecha.
Véase el manual del sistema de in‐
foentretenimiento para más informa‐ ción.
Ajuste la hora
Para ajustar la configuración de la
hora, seleccione el elemento del
menú Ajuste de Hora . Gire el botón
multifunción para ajustar la configu‐
ración deseada.
Page 114 of 355

112Instrumentos y mandos
Pulse el botón multifunción para con‐firmar la entrada. El fondo de color se
desplaza al siguiente ajuste.
Ajuste de todas las configuraciones.
Configurar fecha
Para ajustar la configuración de la
hora, seleccione el elemento del
menú Ajuste de Fecha . Gire el botón
multifunción para ajustar la configu‐ ración deseada.
Pulse el botón multifunción para con‐
firmar la entrada. El fondo de color se
desplaza al siguiente ajuste.
Ajuste de todas las configuraciones.
Formato de la hora
Para seleccionar el formato de hora
deseado, seleccione Formato 12 hr /
24 hr . Active 12 Horas o 24 Horas .
Personalización del vehículo 3 141.Tomas de corriente
Hay una toma de corriente de 12 V
situada en la consola delantera.
Hay otra toma de corriente de 12 V
situada en la consola trasera. Pliegue
la cubierta hacia abajo.
Sports Tourer: Hay una toma de co‐
rriente de 12 V situada en la pared la‐ teral izquierda del compartimento de
carga.
El consumo máximo no debe superar
los 120 vatios.
Las tomas de corriente se desactivan al desconectar el encendido. Ade‐
más, las tomas de corriente se des‐
activan también si la tensión de la ba‐
tería del vehículo es baja.
Los accesorios eléctricos que se co‐
necten deben cumplir los requisitos
sobre compatibilidad electromagné‐
tica de la norma DIN VDE 40 839.
No conecte accesorios de suministro
de corriente, por ejemplo, dispositi‐
vos de carga eléctrica o baterías.
Para no dañar la toma, no utilice co‐
nectores inadecuados.
Sistema stop-start 3 176.
Page 115 of 355

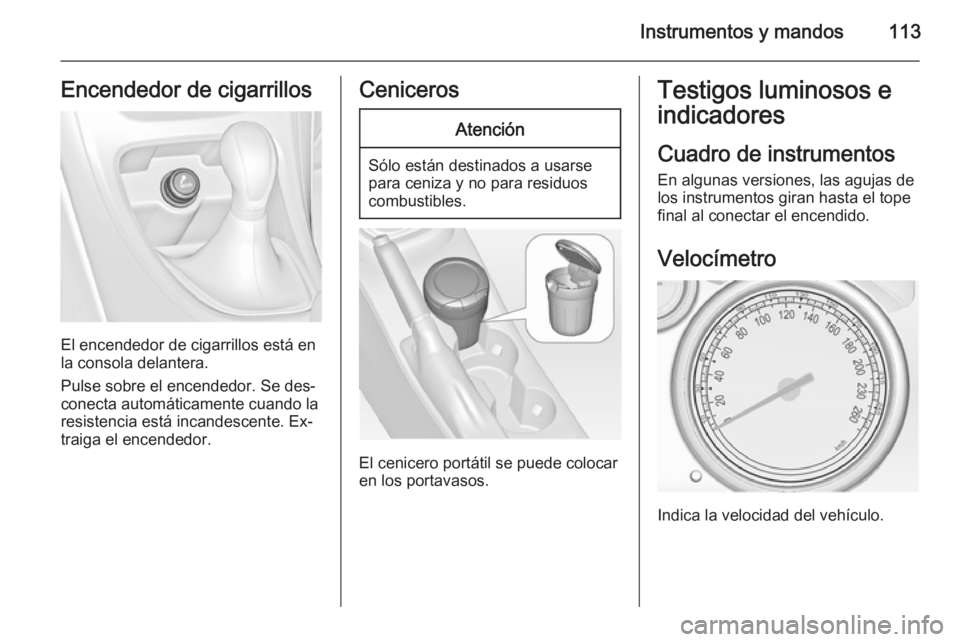

Instrumentos y mandos113Encendedor de cigarrillos
El encendedor de cigarrillos está en
la consola delantera.
Pulse sobre el encendedor. Se des‐
conecta automáticamente cuando la
resistencia está incandescente. Ex‐ traiga el encendedor.
CenicerosAtención
Sólo están destinados a usarse
para ceniza y no para residuos
combustibles.
El cenicero portátil se puede colocar
en los portavasos.
Testigos luminosos e
indicadores
Cuadro de instrumentos
En algunas versiones, las agujas de los instrumentos giran hasta el tope
final al conectar el encendido.
Velocímetro
Indica la velocidad del vehículo.
Page 116 of 355

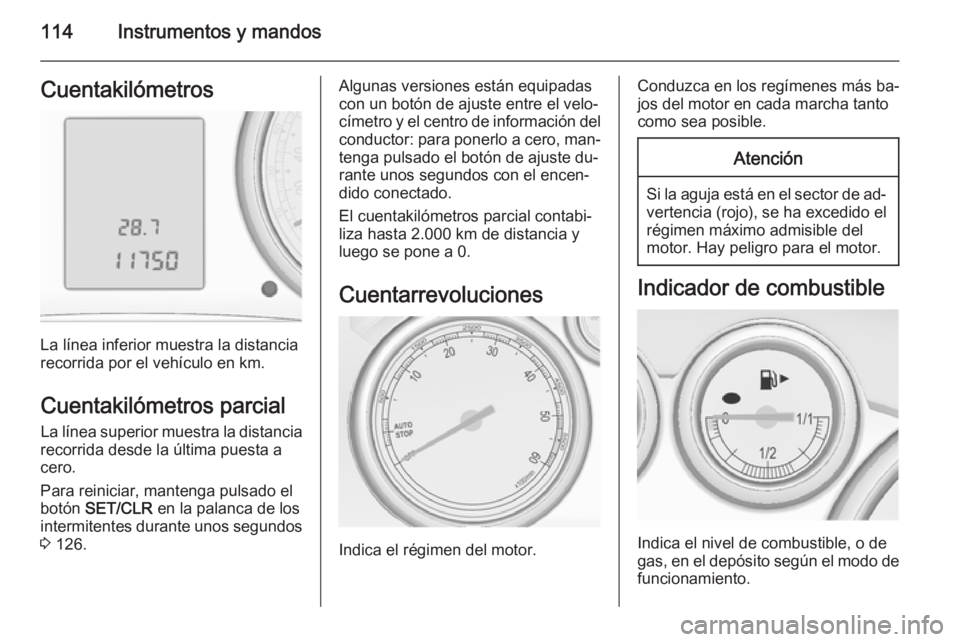

114Instrumentos y mandosCuentakilómetros
La línea inferior muestra la distancia
recorrida por el vehículo en km.
Cuentakilómetros parcial La línea superior muestra la distancia
recorrida desde la última puesta a
cero.
Para reiniciar, mantenga pulsado el
botón SET/CLR en la palanca de los
intermitentes durante unos segundos
3 126.
Algunas versiones están equipadas
con un botón de ajuste entre el velo‐
címetro y el centro de información del
conductor: para ponerlo a cero, man‐ tenga pulsado el botón de ajuste du‐
rante unos segundos con el encen‐
dido conectado.
El cuentakilómetros parcial contabi‐
liza hasta 2.000 km de distancia y
luego se pone a 0.
Cuentarrevoluciones
Indica el régimen del motor.
Conduzca en los regímenes más ba‐
jos del motor en cada marcha tanto
como sea posible.Atención
Si la aguja está en el sector de ad‐ vertencia (rojo), se ha excedido elrégimen máximo admisible del
motor. Hay peligro para el motor.
Indicador de combustible
Indica el nivel de combustible, o de
gas, en el depósito según el modo de
funcionamiento.
Page 117 of 355

Instrumentos y mandos115

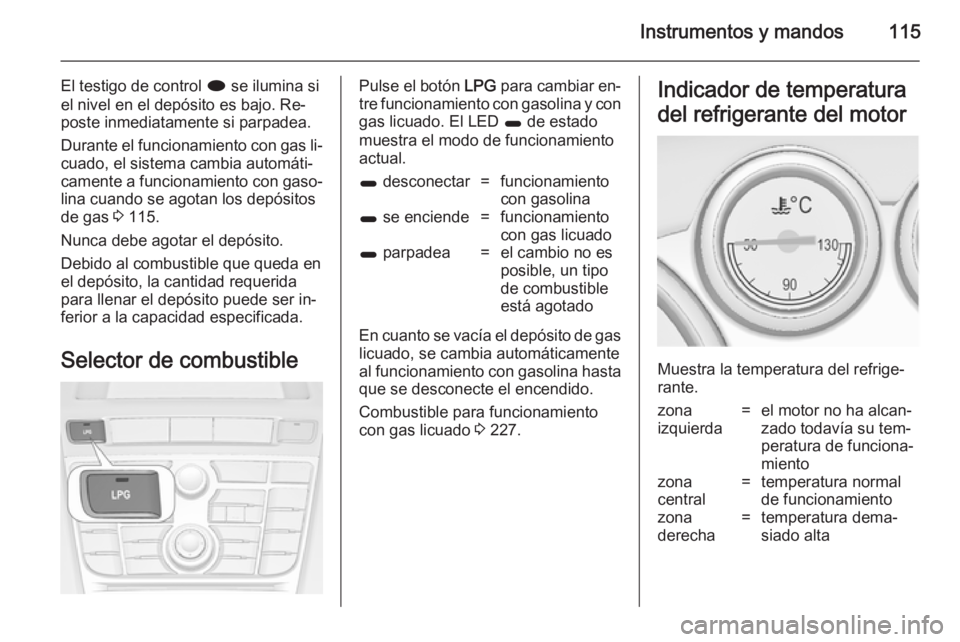

El testigo de control i se ilumina si
el nivel en el depósito es bajo. Re‐
poste inmediatamente si parpadea.
Durante el funcionamiento con gas li‐
cuado, el sistema cambia automáti‐
camente a funcionamiento con gaso‐
lina cuando se agotan los depósitos
de gas 3 115.
Nunca debe agotar el depósito.
Debido al combustible que queda en
el depósito, la cantidad requerida
para llenar el depósito puede ser in‐
ferior a la capacidad especificada.
Selector de combustiblePulse el botón LPG para cambiar en‐
tre funcionamiento con gasolina y con
gas licuado. El LED 1 de estado
muestra el modo de funcionamiento
actual.1 desconectar=funcionamiento
con gasolina1 se enciende=funcionamiento
con gas licuado1 parpadea=el cambio no es
posible, un tipo
de combustible
está agotado
En cuanto se vacía el depósito de gas
licuado, se cambia automáticamente
al funcionamiento con gasolina hasta que se desconecte el encendido.
Combustible para funcionamiento
con gas licuado 3 227.
Indicador de temperatura
del refrigerante del motor
Muestra la temperatura del refrige‐
rante.
zona
izquierda=el motor no ha alcan‐
zado todavía su tem‐
peratura de funciona‐
mientozona
central=temperatura normal
de funcionamientozona
derecha=temperatura dema‐
siado alta
Page 118 of 355

116Instrumentos y mandosAtención
Si la temperatura del refrigerante
del motor es demasiado alta, de‐
tenga el vehículo y pare el motor.
Peligro para el motor. Compruebe el nivel de refrigerante.
Indicación de servicio
El sistema de vida útil del aceite le in‐dica cuándo cambiar el aceite del mo‐
tor y el filtro. Según las condiciones
de conducción, la indicación del in‐
tervalo de cambio de aceite del motor y del filtro puede variar considerable‐
mente.
En la pantalla de alta gama o combi
de alta gama, la vida útil restante del
aceite se indica en el Menú de
información del vehículo .
En la pantalla de gama media, la vida útil restante del aceite de motor se
muestra con el indicador de control
I . Por tanto, el encendido tiene que
estar conectado con el motor parado.
El menú y la función se pueden se‐
leccionar mediante los botones en la
palanca de los intermitentes.
Para ver la vida útil restante del aceite
del motor:Pulse el botón MENU para seleccio‐
nar Menú de información del
vehículo .
Gire la rueda de ajuste para seleccio‐ nar Indice del estado útil del aceite .
Para que el sistema funcione correc‐
tamente, se debe reiniciar cada vez
que se cambie el aceite del motor. Recurra a la ayuda de un taller.
Pulse el botón SET/CLR para reini‐
ciarlo. Por lo tanto, el encendido tiene que estar conectado con el motor pa‐
rado.
Page 119 of 355

Instrumentos y mandos117

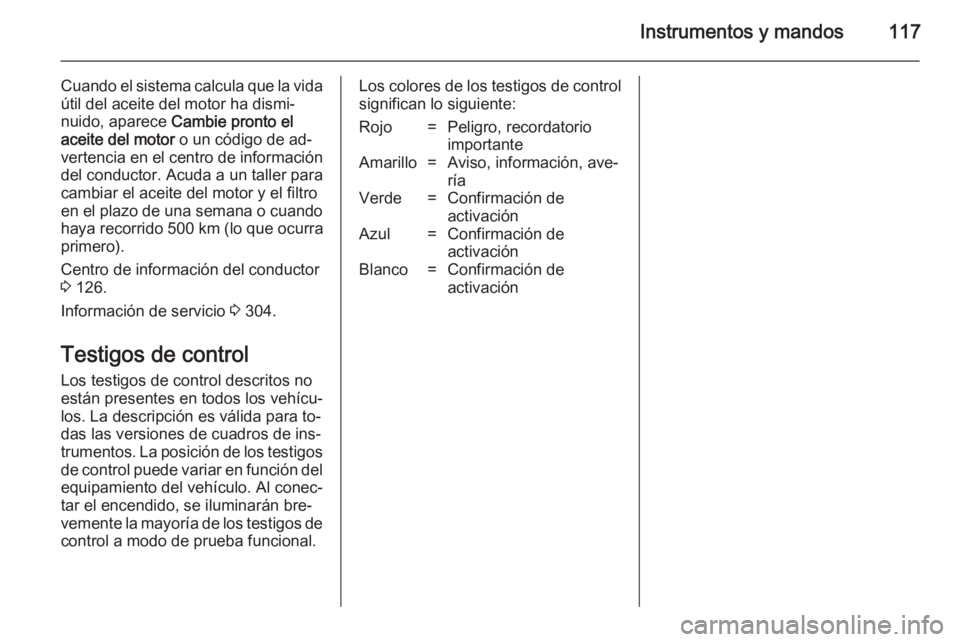

Cuando el sistema calcula que la vidaútil del aceite del motor ha dismi‐
nuido, aparece Cambie pronto el
aceite del motor o un código de ad‐
vertencia en el centro de información
del conductor. Acuda a un taller para
cambiar el aceite del motor y el filtro
en el plazo de una semana o cuando
haya recorrido 500 km (lo que ocurra
primero).
Centro de información del conductor
3 126.
Información de servicio 3 304.
Testigos de control Los testigos de control descritos no
están presentes en todos los vehícu‐
los. La descripción es válida para to‐
das las versiones de cuadros de ins‐
trumentos. La posición de los testigos de control puede variar en función del
equipamiento del vehículo. Al conec‐
tar el encendido, se iluminarán bre‐
vemente la mayoría de los testigos de
control a modo de prueba funcional.Los colores de los testigos de control significan lo siguiente:Rojo=Peligro, recordatorio
importanteAmarillo=Aviso, información, ave‐
ríaVerde=Confirmación de
activaciónAzul=Confirmación de
activaciónBlanco=Confirmación de
activación
Page 120 of 355

118Instrumentos y mandos

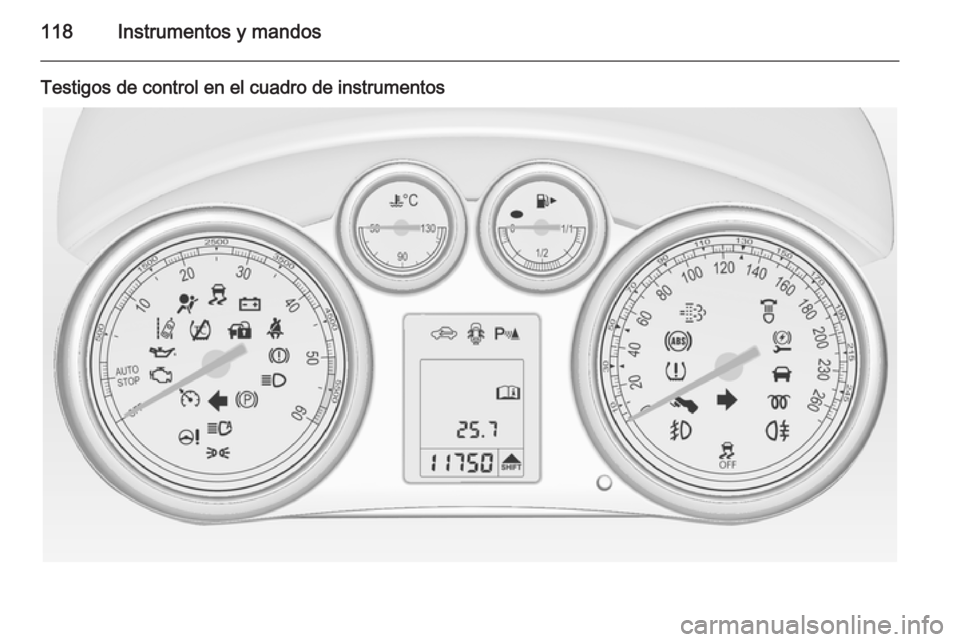

Testigos de control en el cuadro de instrumentos
