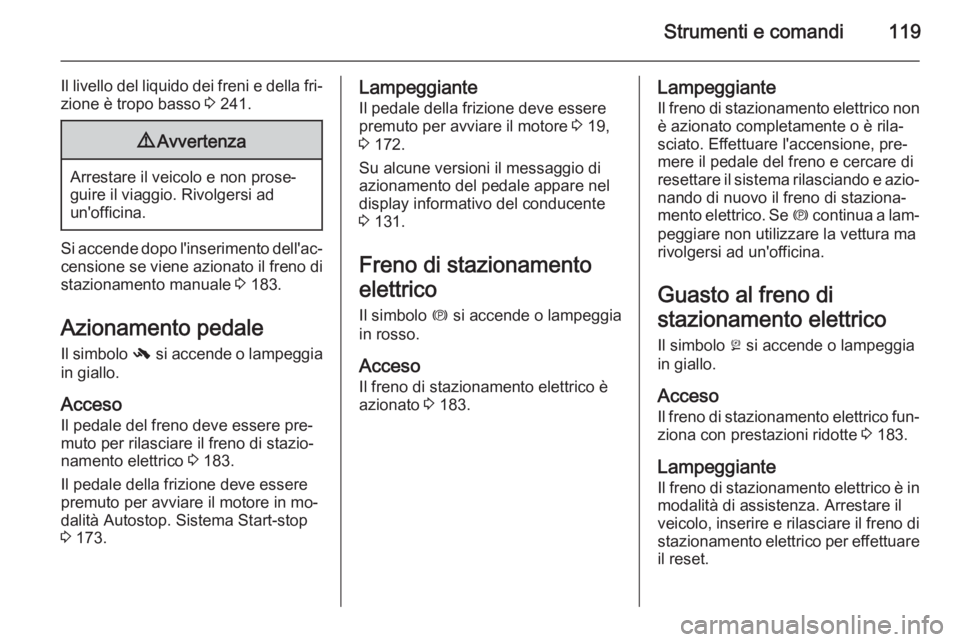

Strumenti e comandi119
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 241.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si accende dopo l'inserimento dell'ac‐ censione se viene azionato il freno di
stazionamento manuale 3 183.
Azionamento pedale Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale del freno deve essere pre‐
muto per rilasciare il freno di stazio‐
namento elettrico 3 183.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Start-stop
3 173.
Lampeggiante
Il pedale della frizione deve essere
premuto per avviare il motore 3 19,
3 172.
Su alcune versioni il messaggio di
azionamento del pedale appare nel
display informativo del conducente
3 131.
Freno di stazionamento
elettrico Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico è
azionato 3 183.Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di
stazionamento elettrico Il simbolo j si accende o lampeggia
in giallo.
Acceso
Il freno di stazionamento elettrico fun‐
ziona con prestazioni ridotte 3 183.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.

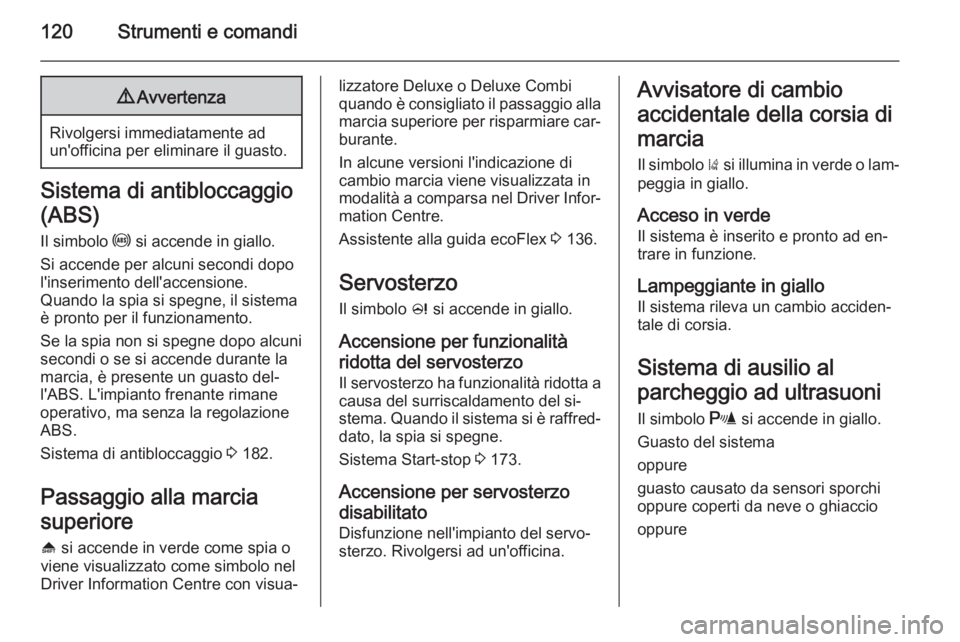

120Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS) Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 182.
Passaggio alla marcia
superiore [ si accende in verde come spia o
viene visualizzato come simbolo nel
Driver Information Centre con visua‐
lizzatore Deluxe o Deluxe Combi
quando è consigliato il passaggio alla
marcia superiore per risparmiare car‐
burante.
In alcune versioni l'indicazione di
cambio marcia viene visualizzata in
modalità a comparsa nel Driver Infor‐ mation Centre.
Assistente alla guida ecoFlex 3 136.
Servosterzo
Il simbolo c si accende in giallo.
Accensione per funzionalità
ridotta del servosterzo
Il servosterzo ha funzionalità ridotta a causa del surriscaldamento del si‐stema. Quando il sistema si è raffred‐ dato, la spia si spegne.
Sistema Start-stop 3 173.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐
sterzo. Rivolgersi ad un'officina.Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo ) si illumina in verde o lam‐
peggia in giallo.
Acceso in verde
Il sistema è inserito e pronto ad en‐
trare in funzione.
Lampeggiante in giallo
Il sistema rileva un cambio acciden‐
tale di corsia.
Sistema di ausilio al
parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppure

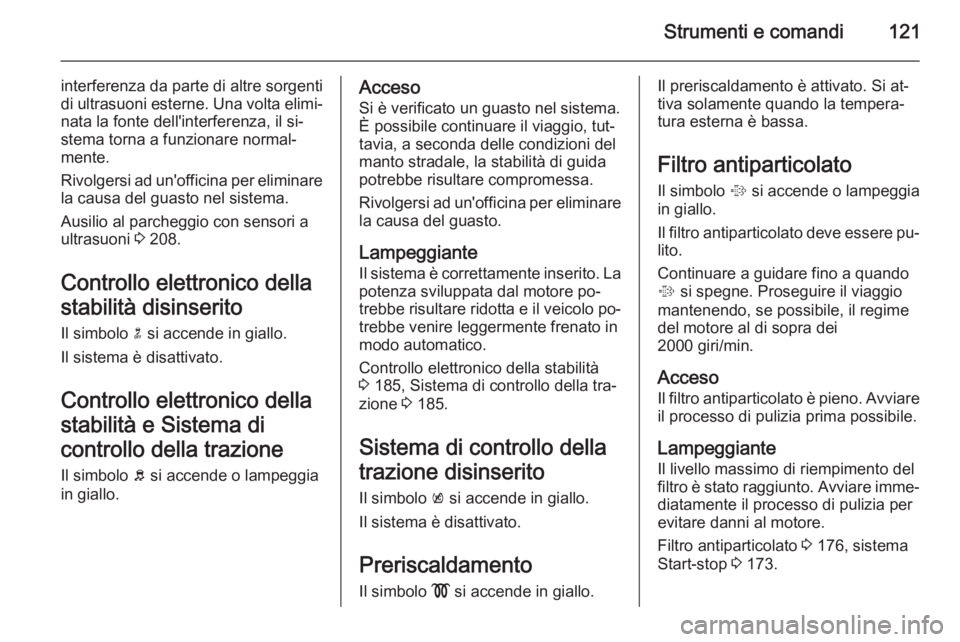

Strumenti e comandi121
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 208.
Controllo elettronico della
stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della
stabilità e Sistema di
controllo della trazione Il simbolo b si accende o lampeggia
in giallo.Acceso
Si è verificato un guasto nel sistema.
È possibile continuare il viaggio, tut‐
tavia, a seconda delle condizioni del manto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità
3 185, Sistema di controllo della tra‐
zione 3 185.
Sistema di controllo della
trazione disinserito Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento Il simbolo ! si accende in giallo.Il preriscaldamento è attivato. Si at‐
tiva solamente quando la tempera‐
tura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐
lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime del motore al di sopra dei
2000 giri/min.
Acceso
Il filtro antiparticolato è pieno. Avviare il processo di pulizia prima possibile.
Lampeggiante Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 176, sistema
Start-stop 3 173.

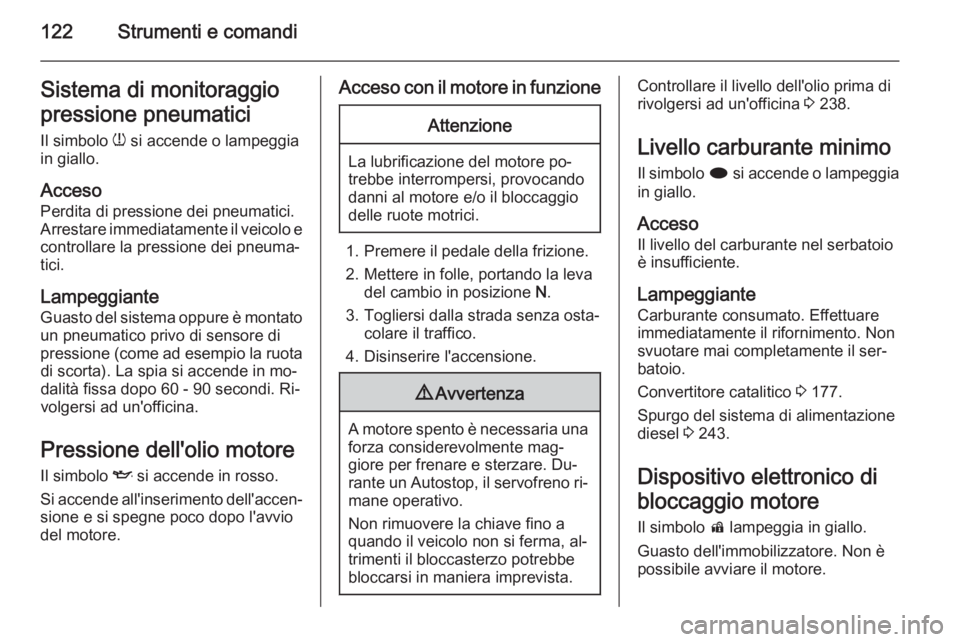

122Strumenti e comandiSistema di monitoraggio
pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 238.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio
è insufficiente.
Lampeggiante Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Convertitore catalitico 3 177.
Spurgo del sistema di alimentazione
diesel 3 243.
Dispositivo elettronico di
bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.

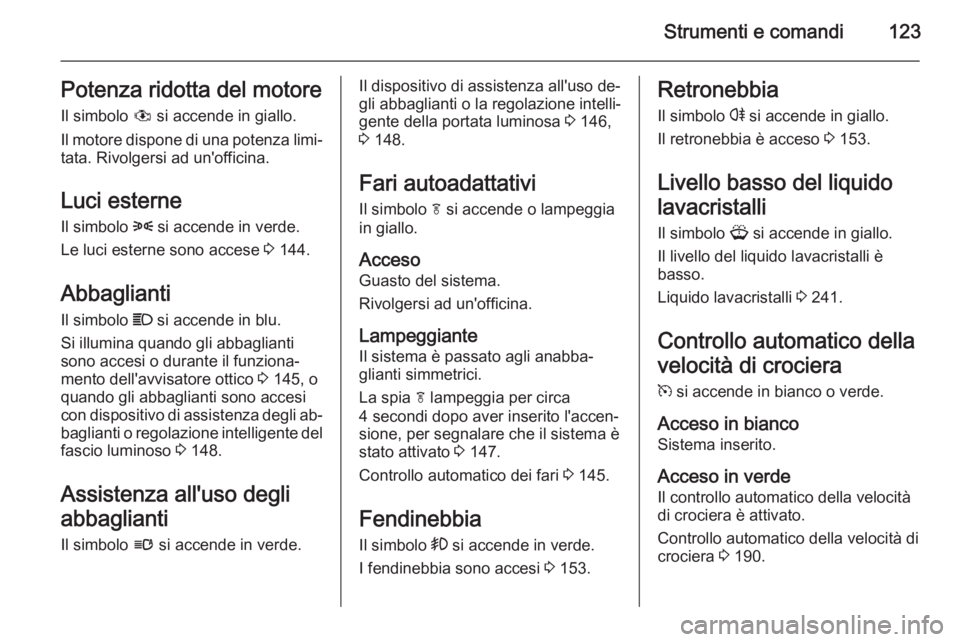

Strumenti e comandi123Potenza ridotta del motore
Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 144.
Abbaglianti
Il simbolo C si accende in blu.
Si illumina quando gli abbaglianti
sono accesi o durante il funziona‐
mento dell'avvisatore ottico 3 145, o
quando gli abbaglianti sono accesi
con dispositivo di assistenza degli ab‐ baglianti o regolazione intelligente delfascio luminoso 3 148.
Assistenza all'uso degli
abbaglianti Il simbolo l si accende in verde.Il dispositivo di assistenza all'uso de‐
gli abbaglianti o la regolazione intelli‐
gente della portata luminosa 3 146,
3 148.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.
Acceso Guasto del sistema.
Rivolgersi ad un'officina.
Lampeggiante Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa
4 secondi dopo aver inserito l'accen‐
sione, per segnalare che il sistema è
stato attivato 3 147.
Controllo automatico dei fari 3 145.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 153.Retronebbia
Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 153.
Livello basso del liquido
lavacristalli
Il simbolo G si accende in giallo.
Il livello del liquido lavacristalli è
basso.
Liquido lavacristalli 3 241.
Controllo automatico della
velocità di crociera m si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 190.

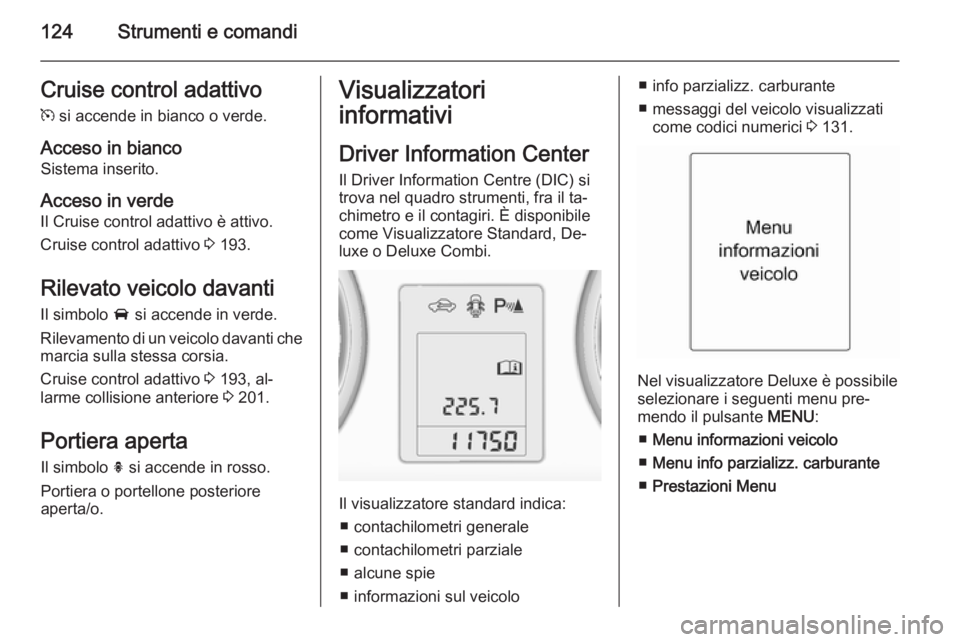

124Strumenti e comandiCruise control adattivom si accende in bianco o verde.
Acceso in bianco Sistema inserito.
Acceso in verde
Il Cruise control adattivo è attivo.
Cruise control adattivo 3 193.
Rilevato veicolo davanti
Il simbolo A si accende in verde.
Rilevamento di un veicolo davanti che marcia sulla stessa corsia.
Cruise control adattivo 3 193, al‐
larme collisione anteriore 3 201.
Portiera aperta Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.Visualizzatori
informativi
Driver Information Center
Il Driver Information Centre (DIC) si
trova nel quadro strumenti, fra il ta‐
chimetro e il contagiri. È disponibile
come Visualizzatore Standard, De‐
luxe o Deluxe Combi.
Il visualizzatore standard indica:
■ contachilometri generale
■ contachilometri parziale
■ alcune spie
■ informazioni sul veicolo
■ info parzializz. carburante
■ messaggi del veicolo visualizzati come codici numerici 3 131.
Nel visualizzatore Deluxe è possibile
selezionare i seguenti menu pre‐
mendo il pulsante MENU:
■ Menu informazioni veicolo
■ Menu info parzializz. carburante
■ Prestazioni Menu

Strumenti e comandi125

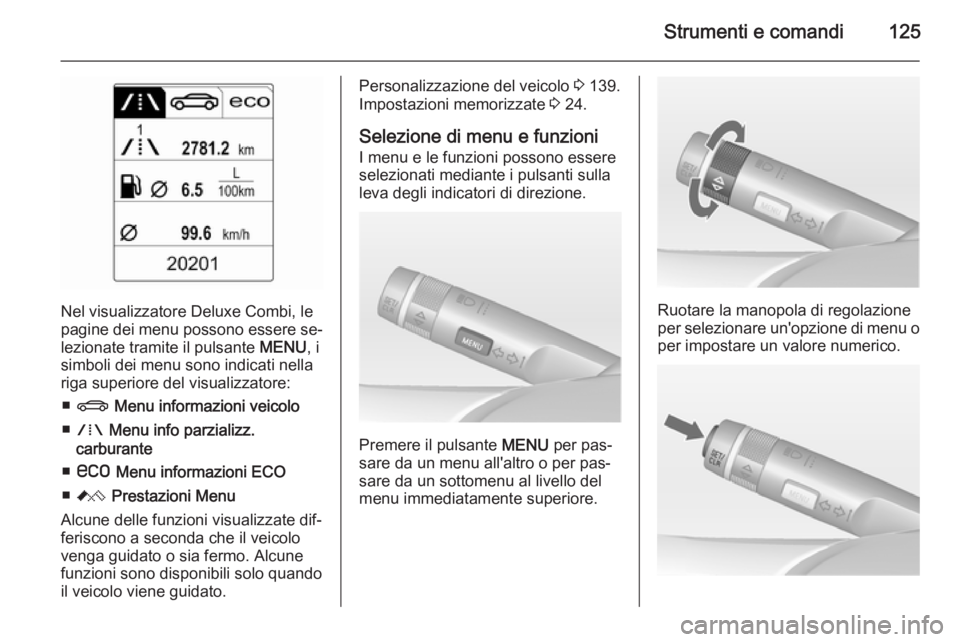

Nel visualizzatore Deluxe Combi, le
pagine dei menu possono essere se‐
lezionate tramite il pulsante MENU, i
simboli dei menu sono indicati nella
riga superiore del visualizzatore:
■ X Menu informazioni veicolo
■ W Menu info parzializz.
carburante
■ s Menu informazioni ECO
■ C Prestazioni Menu
Alcune delle funzioni visualizzate dif‐
feriscono a seconda che il veicolo
venga guidato o sia fermo. Alcune
funzioni sono disponibili solo quando
il veicolo viene guidato.
Personalizzazione del veicolo 3 139.
Impostazioni memorizzate 3 24.
Selezione di menu e funzioni I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione.
Premere il pulsante MENU per pas‐
sare da un menu all'altro o per pas‐
sare da un sottomenu al livello del
menu immediatamente superiore.
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.

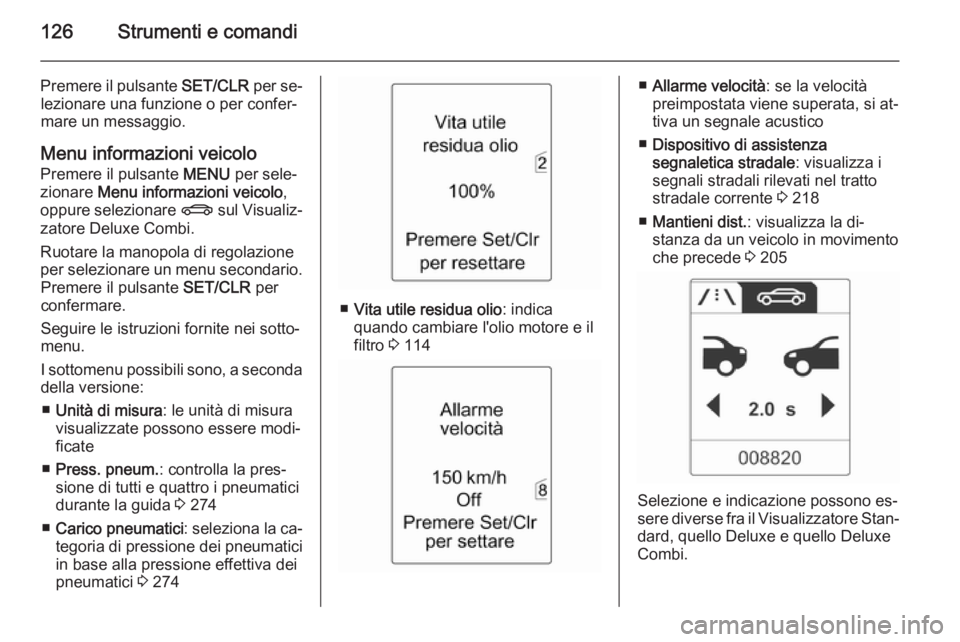

126Strumenti e comandi
Premere il pulsante SET/CLR per se‐
lezionare una funzione o per confer‐
mare un messaggio.
Menu informazioni veicolo
Premere il pulsante MENU per sele‐
zionare Menu informazioni veicolo ,
oppure selezionare X sul Visualiz‐
zatore Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere il pulsante SET/CLR per
confermare.
Seguire le istruzioni fornite nei sotto‐
menu.
I sottomenu possibili sono, a seconda della versione:
■ Unità di misura : le unità di misura
visualizzate possono essere modi‐
ficate
■ Press. pneum. : controlla la pres‐
sione di tutti e quattro i pneumatici durante la guida 3 274
■ Carico pneumatici : seleziona la ca‐
tegoria di pressione dei pneumatici
in base alla pressione effettiva dei
pneumatici 3 274
■ Vita utile residua olio : indica
quando cambiare l'olio motore e il
filtro 3 114
■ Allarme velocità : se la velocità
preimpostata viene superata, si at‐
tiva un segnale acustico
■ Dispositivo di assistenza
segnaletica stradale : visualizza i
segnali stradali rilevati nel tratto
stradale corrente 3 218
■ Mantieni dist. : visualizza la di‐
stanza da un veicolo in movimento
che precede 3 205
Selezione e indicazione possono es‐
sere diverse fra il Visualizzatore Stan‐ dard, quello Deluxe e quello Deluxe
Combi.

Strumenti e comandi127

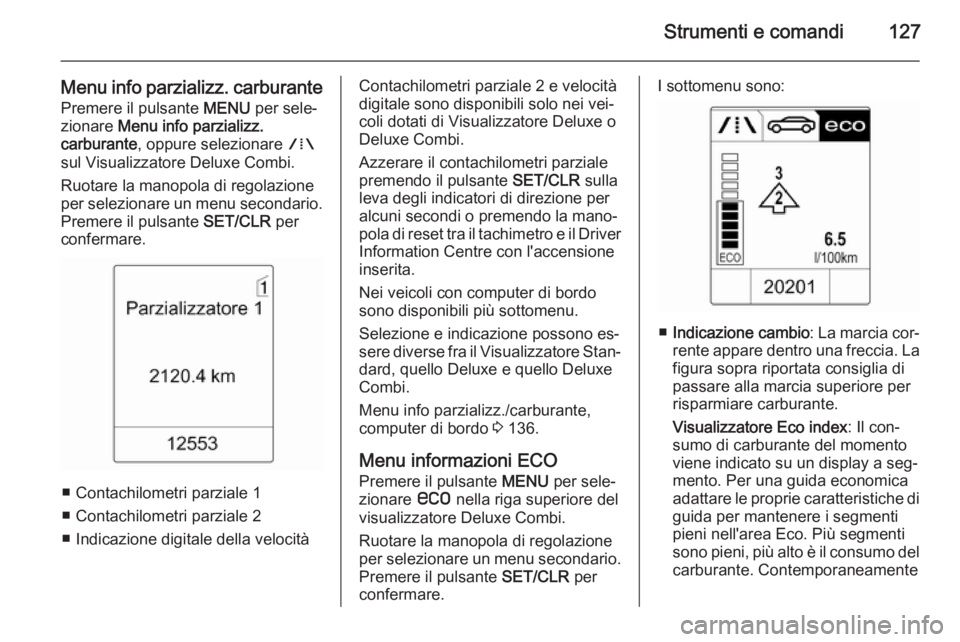

Menu info parzializz. carburantePremere il pulsante MENU per sele‐
zionare Menu info parzializz.
carburante , oppure selezionare W
sul Visualizzatore Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario.
Premere il pulsante SET/CLR per
confermare.
■ Contachilometri parziale 1
■ Contachilometri parziale 2
■ Indicazione digitale della velocità
Contachilometri parziale 2 e velocità
digitale sono disponibili solo nei vei‐
coli dotati di Visualizzatore Deluxe o
Deluxe Combi.
Azzerare il contachilometri parziale
premendo il pulsante SET/CLR sulla
leva degli indicatori di direzione per
alcuni secondi o premendo la mano‐
pola di reset tra il tachimetro e il Driver Information Centre con l'accensione
inserita.
Nei veicoli con computer di bordo
sono disponibili più sottomenu.
Selezione e indicazione possono es‐ sere diverse fra il Visualizzatore Stan‐
dard, quello Deluxe e quello Deluxe
Combi.
Menu info parzializz./carburante,
computer di bordo 3 136.
Menu informazioni ECO
Premere il pulsante MENU per sele‐
zionare s nella riga superiore del
visualizzatore Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere il pulsante SET/CLR per
confermare.I sottomenu sono:
■ Indicazione cambio : La marcia cor‐
rente appare dentro una freccia. La figura sopra riportata consiglia di
passare alla marcia superiore per
risparmiare carburante.
Visualizzatore Eco index : Il con‐
sumo di carburante del momento
viene indicato su un display a seg‐
mento. Per una guida economica
adattare le proprie caratteristiche di
guida per mantenere i segmenti
pieni nell'area Eco. Più segmenti
sono pieni, più alto è il consumo del carburante. Contemporaneamente

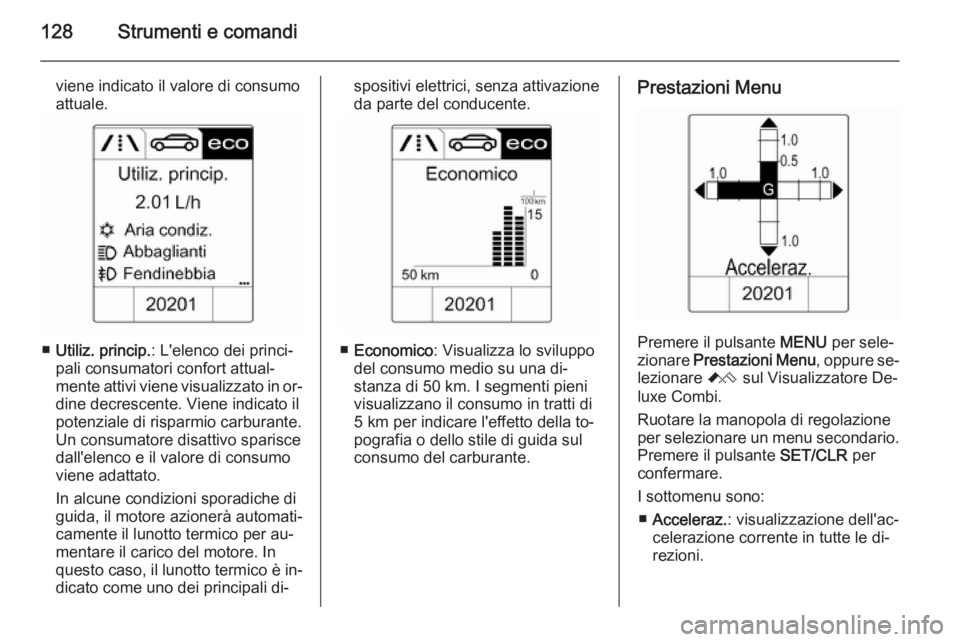

128Strumenti e comandi
viene indicato il valore di consumo
attuale.
■ Utiliz. princip. : L'elenco dei princi‐
pali consumatori confort attual‐
mente attivi viene visualizzato in or‐ dine decrescente. Viene indicato il
potenziale di risparmio carburante.
Un consumatore disattivo sparisce
dall'elenco e il valore di consumo
viene adattato.
In alcune condizioni sporadiche di
guida, il motore azionerà automati‐
camente il lunotto termico per au‐
mentare il carico del motore. In
questo caso, il lunotto termico è in‐
dicato come uno dei principali di‐
spositivi elettrici, senza attivazione
da parte del conducente.
■ Economico : Visualizza lo sviluppo
del consumo medio su una di‐
stanza di 50 km. I segmenti pieni
visualizzano il consumo in tratti di
5 km per indicare l'effetto della to‐
pografia o dello stile di guida sul consumo del carburante.
Prestazioni Menu
Premere il pulsante MENU per sele‐
zionare Prestazioni Menu , oppure se‐
lezionare C sul Visualizzatore De‐
luxe Combi.
Ruotare la manopola di regolazione
per selezionare un menu secondario. Premere il pulsante SET/CLR per
confermare.
I sottomenu sono: ■ Acceleraz. : visualizzazione dell'ac‐
celerazione corrente in tutte le di‐
rezioni.
