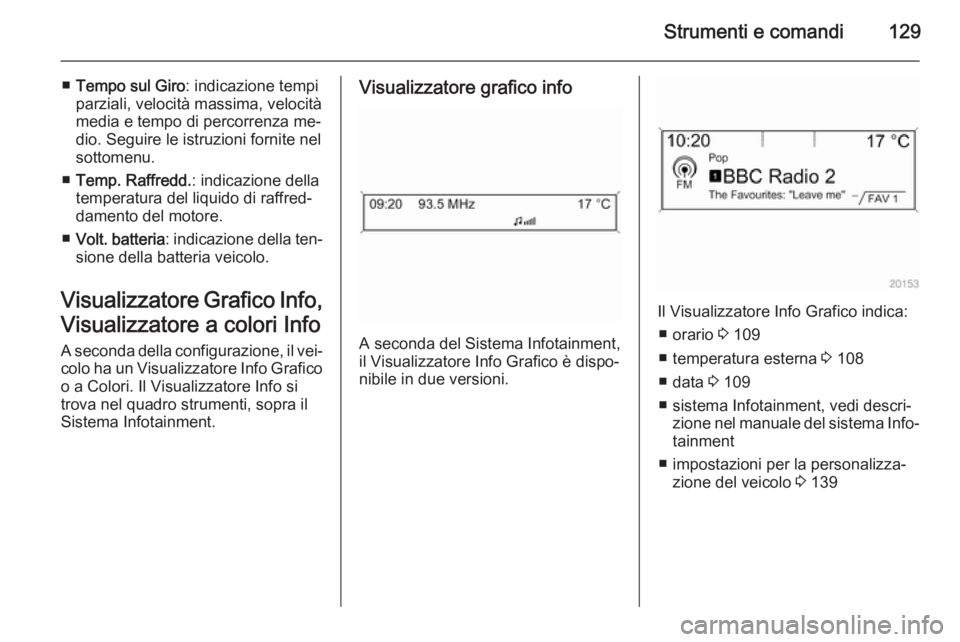

Strumenti e comandi129
■Tempo sul Giro : indicazione tempi
parziali, velocità massima, velocità
media e tempo di percorrenza me‐
dio. Seguire le istruzioni fornite nel
sottomenu.
■ Temp. Raffredd. : indicazione della
temperatura del liquido di raffred‐
damento del motore.
■ Volt. batteria : indicazione della ten‐
sione della batteria veicolo.
Visualizzatore Grafico Info,
Visualizzatore a colori Info
A seconda della configurazione, il vei‐ colo ha un Visualizzatore Info Grafico
o a Colori. Il Visualizzatore Info si
trova nel quadro strumenti, sopra il
Sistema Infotainment.Visualizzatore grafico info
A seconda del Sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.
Il Visualizzatore Info Grafico indica:
■ orario 3 109
■ temperatura esterna 3 108
■ data 3 109
■ sistema Infotainment, vedi descri‐ zione nel manuale del sistema Info‐tainment
■ impostazioni per la personalizza‐ zione del veicolo 3 139

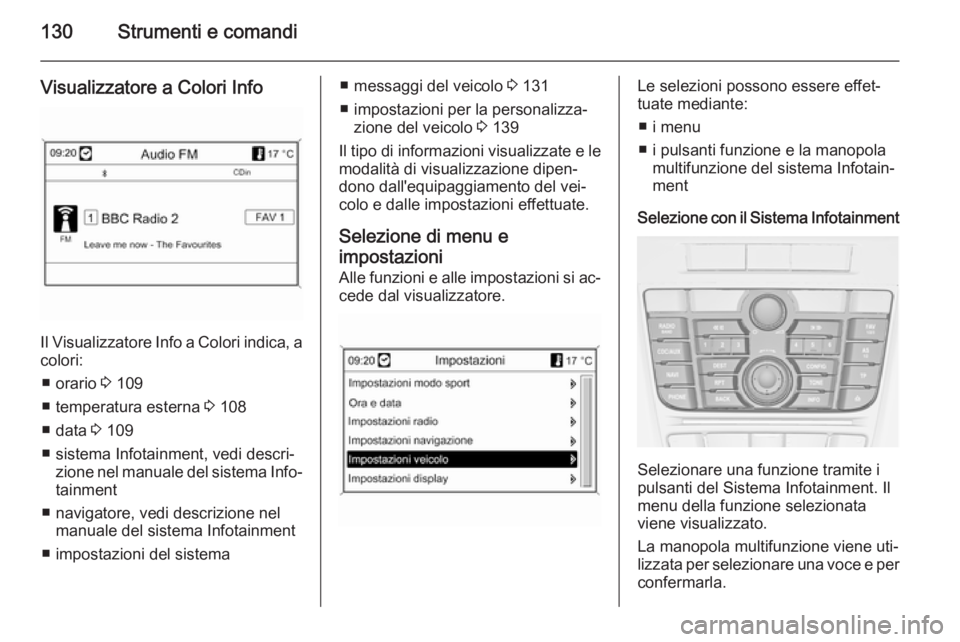

130Strumenti e comandi
Visualizzatore a Colori Info
Il Visualizzatore Info a Colori indica, acolori:
■ orario 3 109
■ temperatura esterna 3 108
■ data 3 109
■ sistema Infotainment, vedi descri‐ zione nel manuale del sistema Info‐tainment
■ navigatore, vedi descrizione nel manuale del sistema Infotainment
■ impostazioni del sistema
■ messaggi del veicolo 3 131
■ impostazioni per la personalizza‐ zione del veicolo 3 139
Il tipo di informazioni visualizzate e le
modalità di visualizzazione dipen‐
dono dall'equipaggiamento del vei‐
colo e dalle impostazioni effettuate.
Selezione di menu e
impostazioni Alle funzioni e alle impostazioni si ac‐ cede dal visualizzatore.Le selezioni possono essere effet‐
tuate mediante:
■ i menu
■ i pulsanti funzione e la manopola multifunzione del sistema Infotain‐
ment
Selezione con il Sistema Infotainment
Selezionare una funzione tramite i
pulsanti del Sistema Infotainment. Il
menu della funzione selezionata
viene visualizzato.
La manopola multifunzione viene uti‐
lizzata per selezionare una voce e per
confermarla.

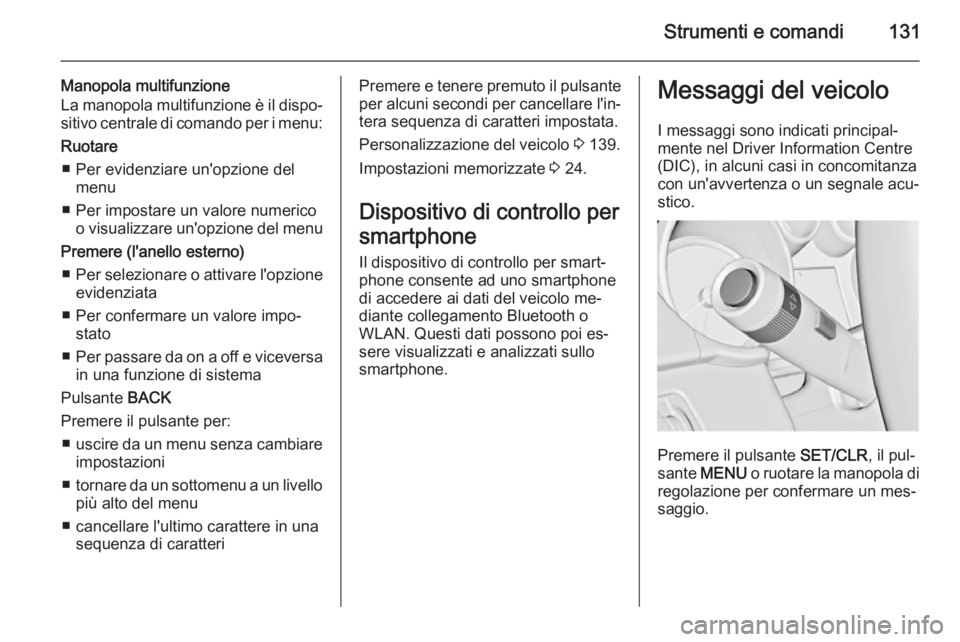

Strumenti e comandi131
Manopola multifunzione
La manopola multifunzione è il dispo‐ sitivo centrale di comando per i menu:
Ruotare ■ Per evidenziare un'opzione del menu
■ Per impostare un valore numerico o visualizzare un'opzione del menu
Premere (l'anello esterno) ■ Per selezionare o attivare l'opzione
evidenziata
■ Per confermare un valore impo‐ stato
■ Per passare da on a off e viceversa
in una funzione di sistema
Pulsante BACK
Premere il pulsante per: ■ uscire da un menu senza cambiare
impostazioni
■ tornare da un sottomenu a un livello
più alto del menu
■ cancellare l'ultimo carattere in una sequenza di caratteriPremere e tenere premuto il pulsanteper alcuni secondi per cancellare l'in‐tera sequenza di caratteri impostata.
Personalizzazione del veicolo 3 139.
Impostazioni memorizzate 3 24.
Dispositivo di controllo per
smartphone Il dispositivo di controllo per smart‐
phone consente ad uno smartphone
di accedere ai dati del veicolo me‐
diante collegamento Bluetooth o
WLAN. Questi dati possono poi es‐
sere visualizzati e analizzati sullo
smartphone.Messaggi del veicolo
I messaggi sono indicati principal‐
mente nel Driver Information Centre
(DIC), in alcuni casi in concomitanza
con un'avvertenza o un segnale acu‐
stico.
Premere il pulsante SET/CLR, il pul‐
sante MENU o ruotare la manopola di
regolazione per confermare un mes‐
saggio.

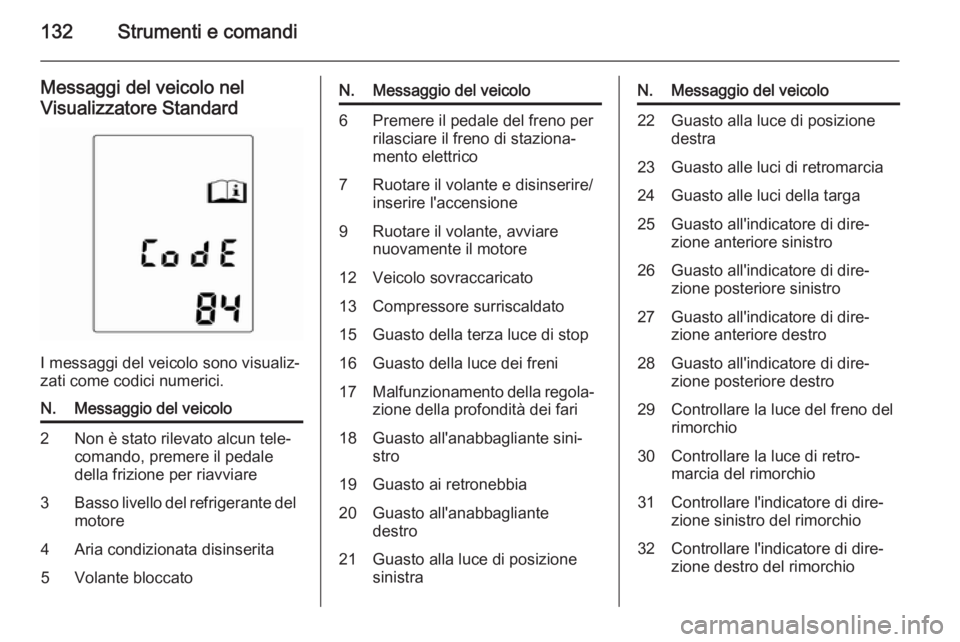

132Strumenti e comandi
Messaggi del veicolo nelVisualizzatore Standard
I messaggi del veicolo sono visualiz‐
zati come codici numerici.
N.Messaggio del veicolo2Non è stato rilevato alcun tele‐
comando, premere il pedale
della frizione per riavviare3Basso livello del refrigerante del motore4Aria condizionata disinserita5Volante bloccatoN.Messaggio del veicolo6Premere il pedale del freno per
rilasciare il freno di staziona‐
mento elettrico7Ruotare il volante e disinserire/
inserire l'accensione9Ruotare il volante, avviare
nuovamente il motore12Veicolo sovraccaricato13Compressore surriscaldato15Guasto della terza luce di stop16Guasto della luce dei freni17Malfunzionamento della regola‐
zione della profondità dei fari18Guasto all'anabbagliante sini‐
stro19Guasto ai retronebbia20Guasto all'anabbagliante
destro21Guasto alla luce di posizione
sinistraN.Messaggio del veicolo22Guasto alla luce di posizione
destra23Guasto alle luci di retromarcia24Guasto alle luci della targa25Guasto all'indicatore di dire‐
zione anteriore sinistro26Guasto all'indicatore di dire‐
zione posteriore sinistro27Guasto all'indicatore di dire‐
zione anteriore destro28Guasto all'indicatore di dire‐
zione posteriore destro29Controllare la luce del freno del
rimorchio30Controllare la luce di retro‐
marcia del rimorchio31Controllare l'indicatore di dire‐
zione sinistro del rimorchio32Controllare l'indicatore di dire‐
zione destro del rimorchio

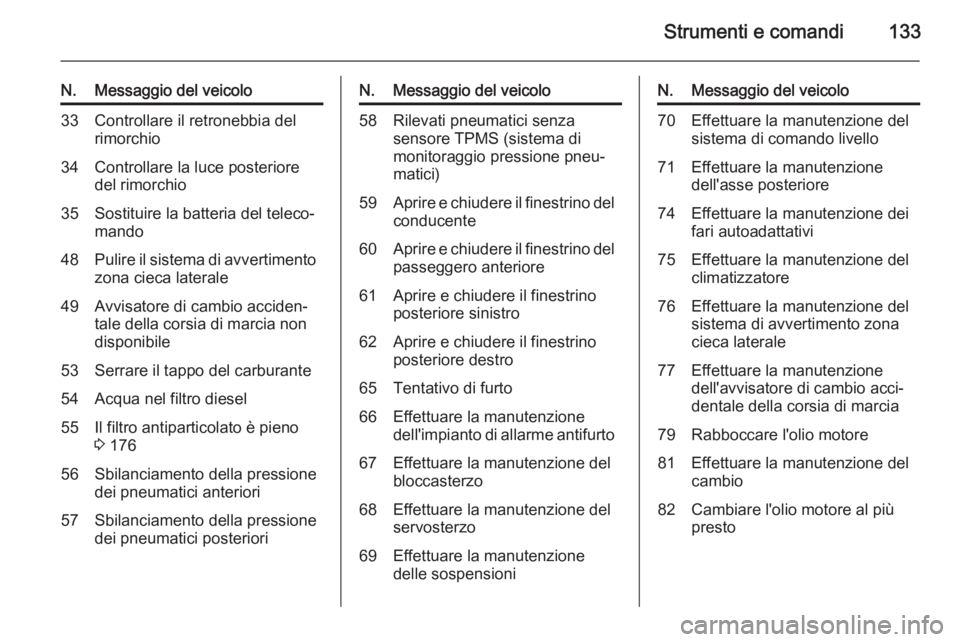

Strumenti e comandi133
N.Messaggio del veicolo33Controllare il retronebbia del
rimorchio34Controllare la luce posteriore
del rimorchio35Sostituire la batteria del teleco‐
mando48Pulire il sistema di avvertimento zona cieca laterale49Avvisatore di cambio acciden‐
tale della corsia di marcia non
disponibile53Serrare il tappo del carburante54Acqua nel filtro diesel55Il filtro antiparticolato è pieno
3 17656Sbilanciamento della pressione
dei pneumatici anteriori57Sbilanciamento della pressione
dei pneumatici posterioriN.Messaggio del veicolo58Rilevati pneumatici senza
sensore TPMS (sistema di
monitoraggio pressione pneu‐
matici)59Aprire e chiudere il finestrino del conducente60Aprire e chiudere il finestrino del
passeggero anteriore61Aprire e chiudere il finestrino
posteriore sinistro62Aprire e chiudere il finestrino
posteriore destro65Tentativo di furto66Effettuare la manutenzione
dell'impianto di allarme antifurto67Effettuare la manutenzione del
bloccasterzo68Effettuare la manutenzione del
servosterzo69Effettuare la manutenzione
delle sospensioniN.Messaggio del veicolo70Effettuare la manutenzione del
sistema di comando livello71Effettuare la manutenzione
dell'asse posteriore74Effettuare la manutenzione dei
fari autoadattativi75Effettuare la manutenzione del
climatizzatore76Effettuare la manutenzione del
sistema di avvertimento zona
cieca laterale77Effettuare la manutenzione
dell'avvisatore di cambio acci‐
dentale della corsia di marcia79Rabboccare l'olio motore81Effettuare la manutenzione del
cambio82Cambiare l'olio motore al più
presto

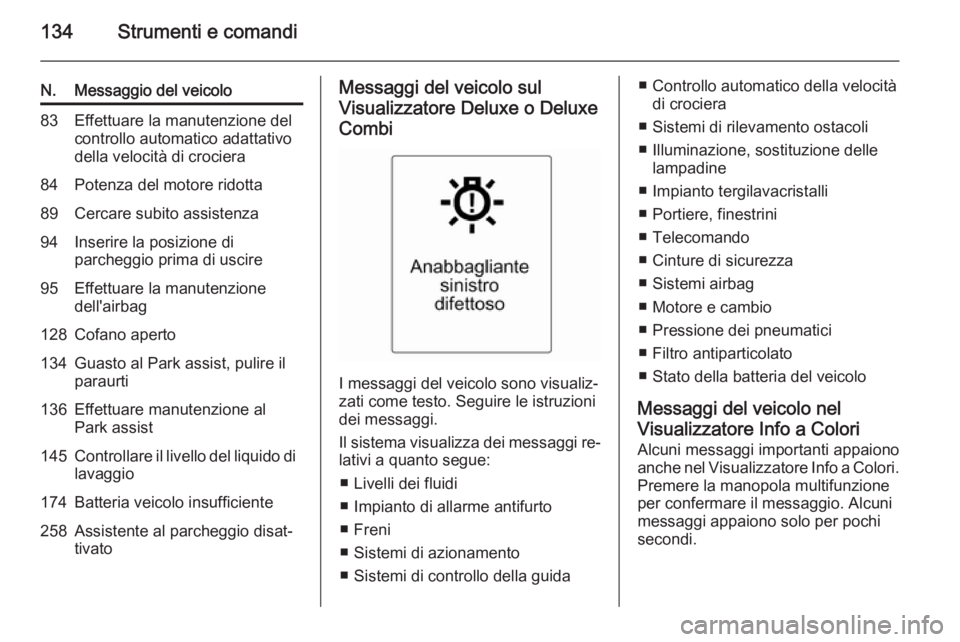

134Strumenti e comandi
N.Messaggio del veicolo83Effettuare la manutenzione del
controllo automatico adattativo
della velocità di crociera84Potenza del motore ridotta89Cercare subito assistenza94Inserire la posizione di
parcheggio prima di uscire95Effettuare la manutenzione
dell'airbag128Cofano aperto134Guasto al Park assist, pulire il
paraurti136Effettuare manutenzione al
Park assist145Controllare il livello del liquido di lavaggio174Batteria veicolo insufficiente258Assistente al parcheggio disat‐
tivatoMessaggi del veicolo sul
Visualizzatore Deluxe o Deluxe
Combi
I messaggi del veicolo sono visualiz‐
zati come testo. Seguire le istruzioni
dei messaggi.
Il sistema visualizza dei messaggi re‐ lativi a quanto segue:
■ Livelli dei fluidi
■ Impianto di allarme antifurto
■ Freni
■ Sistemi di azionamento
■ Sistemi di controllo della guida
■ Controllo automatico della velocità di crociera
■ Sistemi di rilevamento ostacoli
■ Illuminazione, sostituzione delle lampadine
■ Impianto tergilavacristalli
■ Portiere, finestrini
■ Telecomando
■ Cinture di sicurezza
■ Sistemi airbag
■ Motore e cambio
■ Pressione dei pneumatici
■ Filtro antiparticolato
■ Stato della batteria del veicolo
Messaggi del veicolo nel
Visualizzatore Info a Colori
Alcuni messaggi importanti appaiono
anche nel Visualizzatore Info a Colori. Premere la manopola multifunzione
per confermare il messaggio. Alcuni
messaggi appaiono solo per pochi
secondi.

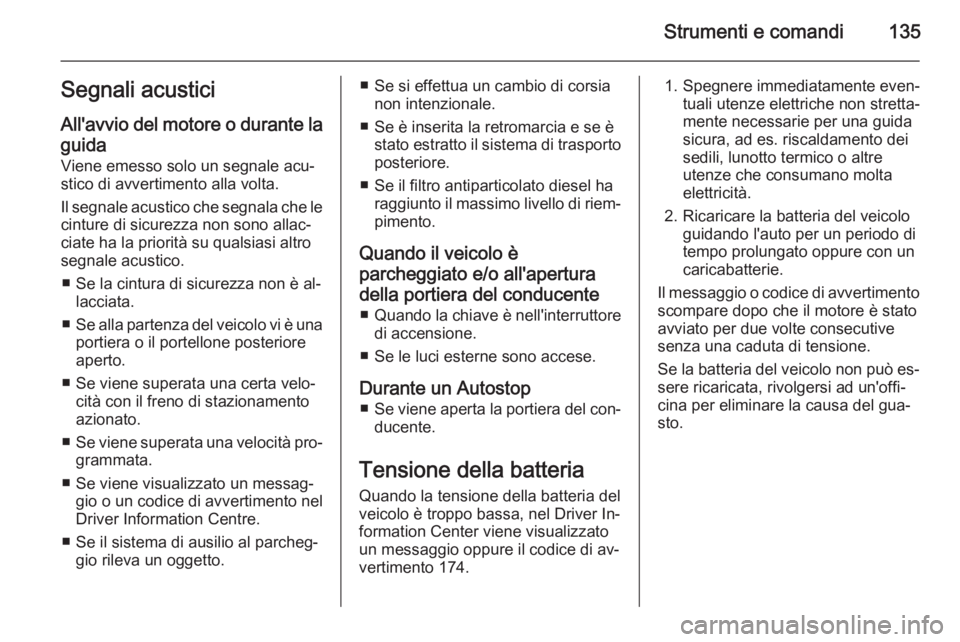

Strumenti e comandi135Segnali acusticiAll'avvio del motore o durante la
guida
Viene emesso solo un segnale acu‐
stico di avvertimento alla volta.
Il segnale acustico che segnala che le cinture di sicurezza non sono allac‐
ciate ha la priorità su qualsiasi altro
segnale acustico.
■ Se la cintura di sicurezza non è al‐ lacciata.
■ Se alla partenza del veicolo vi è una
portiera o il portellone posteriore
aperto.
■ Se viene superata una certa velo‐ cità con il freno di stazionamento
azionato.
■ Se viene superata una velocità pro‐
grammata.
■ Se viene visualizzato un messag‐ gio o un codice di avvertimento nel
Driver Information Centre.
■ Se il sistema di ausilio al parcheg‐ gio rileva un oggetto.■ Se si effettua un cambio di corsianon intenzionale.
■ Se è inserita la retromarcia e se è stato estratto il sistema di trasporto
posteriore.
■ Se il filtro antiparticolato diesel ha raggiunto il massimo livello di riem‐pimento.
Quando il veicolo è
parcheggiato e/o all'apertura
della portiera del conducente ■ Quando la chiave è nell'interruttore
di accensione.
■ Se le luci esterne sono accese.
Durante un Autostop ■ Se viene aperta la portiera del con‐
ducente.
Tensione della batteria Quando la tensione della batteria del
veicolo è troppo bassa, nel Driver In‐
formation Center viene visualizzato
un messaggio oppure il codice di av‐
vertimento 174.1. Spegnere immediatamente even‐ tuali utenze elettriche non stretta‐
mente necessarie per una guida
sicura, ad es. riscaldamento dei
sedili, lunotto termico o altre
utenze che consumano molta
elettricità.
2. Ricaricare la batteria del veicolo guidando l'auto per un periodo di
tempo prolungato oppure con un
caricabatterie.
Il messaggio o codice di avvertimento scompare dopo che il motore è stato
avviato per due volte consecutive
senza una caduta di tensione.
Se la batteria del veicolo non può es‐
sere ricaricata, rivolgersi ad un'offi‐
cina per eliminare la causa del gua‐
sto.

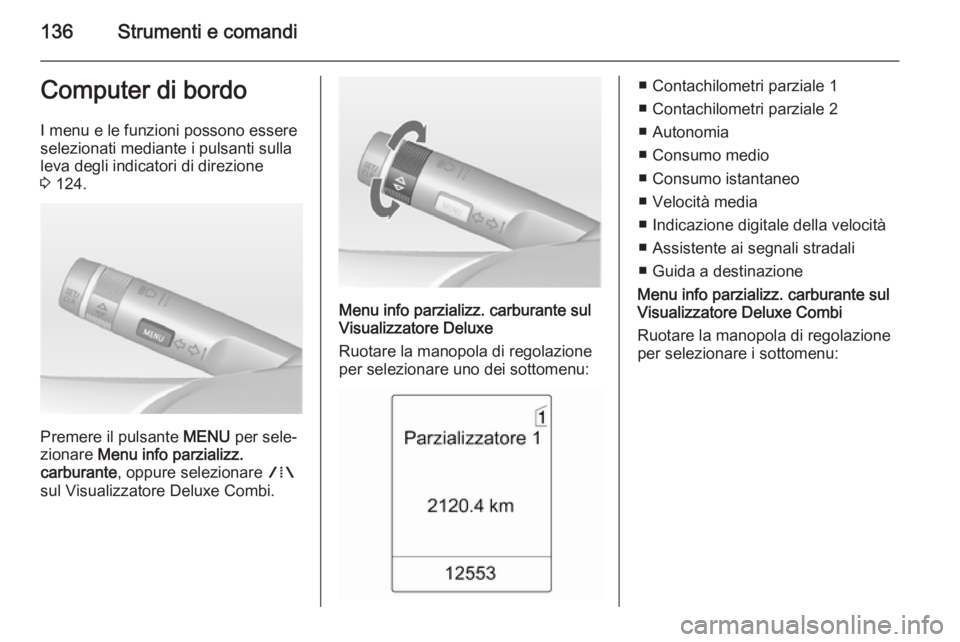

136Strumenti e comandiComputer di bordo
I menu e le funzioni possono essere
selezionati mediante i pulsanti sulla
leva degli indicatori di direzione
3 124.
Premere il pulsante MENU per sele‐
zionare Menu info parzializz.
carburante , oppure selezionare W
sul Visualizzatore Deluxe Combi.
Menu info parzializz. carburante sul
Visualizzatore Deluxe
Ruotare la manopola di regolazione
per selezionare uno dei sottomenu:
■ Contachilometri parziale 1
■ Contachilometri parziale 2
■ Autonomia
■ Consumo medio
■ Consumo istantaneo
■ Velocità media
■ Indicazione digitale della velocità
■ Assistente ai segnali stradali
■ Guida a destinazione
Menu info parzializz. carburante sul
Visualizzatore Deluxe Combi
Ruotare la manopola di regolazione per selezionare i sottomenu:

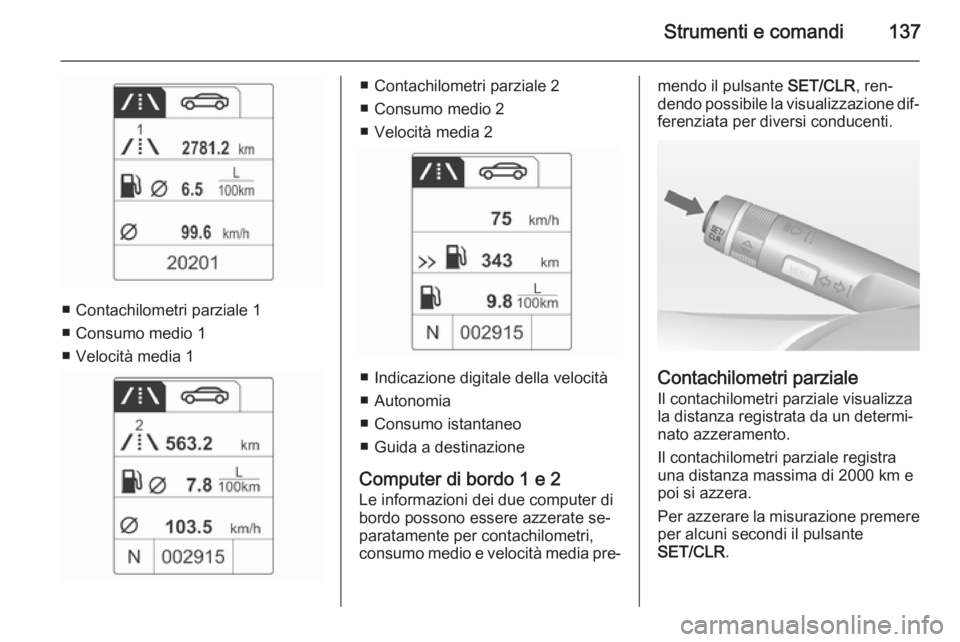

Strumenti e comandi137
■ Contachilometri parziale 1
■ Consumo medio 1
■ Velocità media 1
■ Contachilometri parziale 2
■ Consumo medio 2
■ Velocità media 2
■ Indicazione digitale della velocità
■ Autonomia
■ Consumo istantaneo
■ Guida a destinazione
Computer di bordo 1 e 2 Le informazioni dei due computer di
bordo possono essere azzerate se‐
paratamente per contachilometri,
consumo medio e velocità media pre‐
mendo il pulsante SET/CLR, ren‐
dendo possibile la visualizzazione dif‐
ferenziata per diversi conducenti.
Contachilometri parziale
Il contachilometri parziale visualizza
la distanza registrata da un determi‐
nato azzeramento.
Il contachilometri parziale registra
una distanza massima di 2000 km e
poi si azzera.
Per azzerare la misurazione premere per alcuni secondi il pulsante
SET/CLR .

138Strumenti e comandi
AutonomiaL'autonomia viene calcolata in base
al livello corrente di carburante nel
serbatoio e al consumo corrente. Il
display visualizza valori medi.
Dopo un certo tempo dal rifornimento,
l'autonomia viene aggiornata auto‐
maticamente.
Quando il livello di carburante nel ser‐ batoio è basso, se il veicolo è dotato
di Visualizzatore Deluxe o Deluxe Combi compare un messaggio.
Quando è necessario rifornire imme‐
diatamente il serbatoio, nei veicoli do‐ tati di Visualizzatore Standard, De‐
luxe o Deluxe Combi compare un co‐
dice o un messaggio di avvertimento.
Inoltre, la spia i dell'indicatore del
livello carburante si accende in mo‐
dalità fissa o lampeggia 3 122.
Consumo medio
Visualizza il consumo medio di car‐
burante. La misurazione può essere
azzerata in qualsiasi momento e rico‐
mincia da un valore predefinito.Per azzerare la misurazione premere per alcuni secondi il pulsante
SET/CLR .
Consumo istantaneo
Visualizza il consumo istantaneo di
carburante.
Velocità media
Visualizza la velocità media. La misu‐
razione può essere azzerata in qual‐
siasi momento.
Per azzerare la misurazione premere
per alcuni secondi il pulsante
SET/CLR .
Indicazione digitale della
velocità
Indicazione digitale della velocità istantanea.
Assistente ai segnali stradali
Visualizza i segnali stradali rilevati per il tratto di strada in corso 3 218.Guida a destinazione
Oltre alle informazioni di navigazione
mostrate nel visualizzatore a colori
Info, il Driver Information Centre vi‐
sualizza la guida a destinazione.
