OPEL ASTRA J 2014.5 Manuale di uso e manutenzione (in Italian)

Climatizzatore159ClimatizzatoreSistemi di climatizzazione..........159
Bocchette di ventilazione ...........167
Manutenzione ............................ 168Sistemi di
climatizzazione
Sistema di riscaldamento e
di ventilazione
Comandi per: ■ Temperatura
■ Distribuzione dell'aria
■ Velocità della ventola
■ Sbrinamento e disappannamento
Lunotto termico Ü 3 37.
Temperaturarosso=caldoblu=freddo
Il riscaldamento entra in piena effi‐
cienza solo quando il motore rag‐
giunge la temperatura di esercizio.
Distribuzione dell'aria
s=parabrezza e finestrini anterioriM=zona della testa attraverso le
bocchette dell'aria orientabiliK=vano piedi
Sono possibili tutte le combinazioni.
Velocità della ventola
Regolare il flusso dell'aria della ven‐ tola selezionando la velocità deside‐
rata.

160Climatizzatore

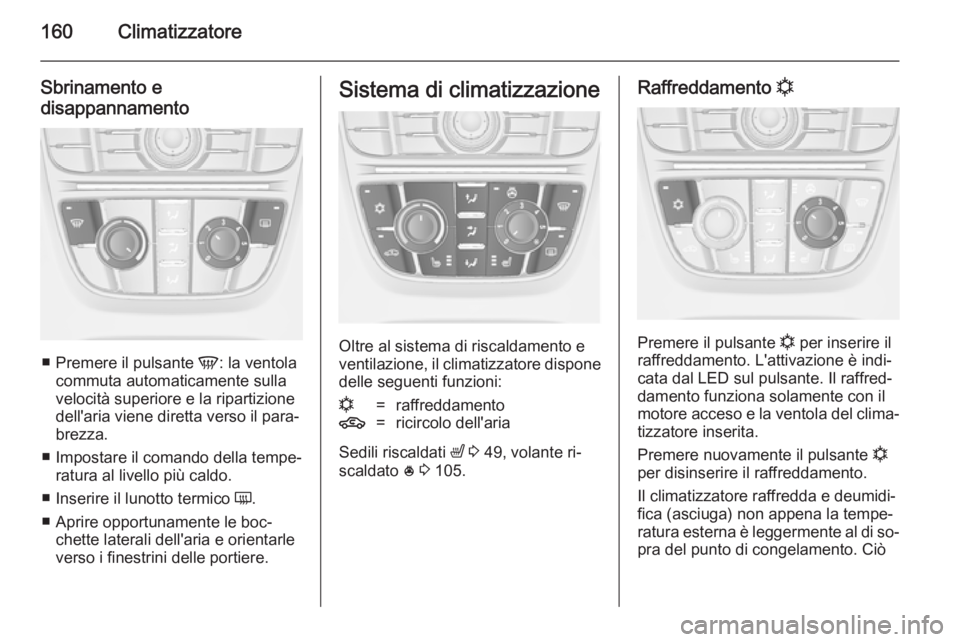

Sbrinamento e
disappannamento
■ Premere il pulsante V: la ventola
commuta automaticamente sulla velocità superiore e la ripartizione
dell'aria viene diretta verso il para‐
brezza.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Sistema di climatizzazione
Oltre al sistema di riscaldamento e
ventilazione, il climatizzatore dispone delle seguenti funzioni:
n=raffreddamento4=ricircolo dell'aria
Sedili riscaldati ß 3 49, volante ri‐
scaldato * 3 105.
Raffreddamento n
Premere il pulsante
n per inserire il
raffreddamento. L'attivazione è indi‐ cata dal LED sul pulsante. Il raffred‐
damento funziona solamente con il
motore acceso e la ventola del clima‐ tizzatore inserita.
Premere nuovamente il pulsante n
per disinserire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) non appena la tempe‐
ratura esterna è leggermente al di so‐
pra del punto di congelamento. Ciò

Climatizzatore161
può provocare la formazione di con‐
densa, con conseguente caduta di
gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐
miare carburante. L'attivazione del
raffreddamento potrebbe impedire gli
arresti automatici (Autostop).
Sistema di ricircolo dell'aria 4
Premere il pulsante
4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dal LED sul pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
Quando l'aria è calda e molto umida,
è possibile che il parabrezza si ap‐
panni dall'esterno quando l'aria
fredda viene diretta su di esso. Se il
parabrezza si appanna dall'esterno,
attivare il tergicristallo e disattivare s.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo
da disperdere rapidamente l'aria
calda.
■ Attivare il raffreddamento n.
■ Sistema di ricircolo dell'aria 4 ac‐
ceso.
■ Premere l'interruttore di ripartizione
dell'aria M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.

162Climatizzatore
■Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette di ventila‐ zione.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere il pulsante V: la ventola
commuta automaticamente sulla velocità superiore e la ripartizione
dell'aria viene diretta verso il para‐
brezza.
■ Attivare il raffreddamento n.
■ Impostare il comando della tempe‐
ratura al livello più caldo.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Start-stop 3 173.
Sistema di climatizzazione
elettronico
Il climatizzatore a due zone consente di impostare temperature di climatiz‐
zazione differenti per il lato guida e il
lato passeggero anteriore.In modalità automatica la tempera‐
tura, la velocità della ventola e la di‐
stribuzione dell'aria sono regolate au‐
tomaticamente.
Comandi per:
■ Temperatura sul lato guida
■ Distribuzione dell'aria
■ Velocità della ventola
■ Temperatura sul lato passeggero anteriore
n=raffreddamentoAUTO=modalità automatica4=ricircolo dell'aria manualeV=sbrinamento e disappan‐
namento

Climatizzatore163
Lunotto termico Ü 3 37, sedili riscal‐
dati ß 3 49, volante riscaldato *
3 105.
Ogni modifica delle impostazioni
viene mostrata per alcuni secondi sul
Visualizzatore Info.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Modalità automatica AUTO
Impostazioni di base per il massimo
comfort:
■ Premere il pulsante AUTO, la distri‐
buzione dell'aria e la velocità della
ventola vengono regolate automa‐
ticamente.
■ Aprire tutte le bocchette dell'aria per ottimizzare la distribuzione del‐
l'aria in modalità automatica.
■ Premere n per azionare il raffred‐
damento e il disappannamento
ideali. L'attivazione è indicata dal
LED sul pulsante.
■ Impostare la temperatura presele‐ zionata per il lato guida e il lato pas‐
seggero anteriore mediante la ma‐
nopola sinistra e destra. Si consi‐
glia una temperatura di 22 °C.
La regolazione della velocità della
ventola nella modalità automatica
può essere modificata nel menu
Impostazioni .
Personalizzazione del veicolo 3 139.
Preselezione della temperatura Impostare le temperature al valore
desiderato.

164Climatizzatore
Se è impostata la temperatura mi‐
nima Lo, il sistema di controllo del cli‐
matizzatore funziona al raffredda‐
mento massimo, se n è azionato.
Se viene impostata la temperatura massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Avviso
Se n non è azionato, la riduzione
della temperatura impostata della cabina può causare il riavviamento
del motore da un arresto automatico
(Autostop) o impedire un arresto au‐tomatico.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere il pulsante V. L'attiva‐
zione è indicata dal LED sul pul‐
sante.
■ Premere il pulsante di raffredda‐ mento n. L'attivazione è indicata
dal LED sul pulsante.
■ La temperatura e la ripartizione del‐
l'aria vengono impostate automati‐
camente e la ventola funziona ad
alta velocità.
■ Inserire il lunotto termico Ü.
■ Per tornare alla modalità prece‐ dente: premere il pulsante V, per
tornare alla modalità automatica:
premere il pulsante AUTO.
L'impostazione del riscaldamento au‐ tomatico dei finestrini posteriori può
essere modificata nel menu
Impostazioni nel Visualizzatore Info.
Personalizzazione del veicolo 3 139.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Sistema Start-stop 3 173.

Climatizzatore165
Impostazioni manualiLe impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.
Velocità della ventola Z
Premere il pulsante inferiore per di‐
minuire o il pulsante superiore per au‐
mentare la velocità della ventola
come mostrato in figura. La velocità
della ventola è indicata dal numero di segmenti nel display.
Premendo a lungo il pulsante infe‐
riore, la ventola e il raffreddamento si
disattivano.
Premendo a lungo il pulsante supe‐
riore, la ventola si attiva alla velocità
massima.
Per tornare alla modalità automatica:
premere il pulsante AUTO.
Distribuzione dell'aria s, M , K
Premere il pulsante appropriato per la
regolazione desiderata. L'attivazione
è indicata dal LED sul pulsante.
s=parabrezza e finestrini anterioriM=zona della testa attraverso le
bocchette di ventilazione orien‐ tabiliK=vano piedi
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere il pulsante AUTO.
Raffreddamento n

166Climatizzatore
Premere il pulsante n per inserire il
raffreddamento. L'attivazione è indi‐
cata dal LED sul pulsante. Il raffred‐
damento funziona solamente con il
motore acceso e la ventola del clima‐ tizzatore inserita.
Premere nuovamente il pulsante n
per disinserire il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐
miare carburante. Quando viene
spento il sistema di raffreddamento, il
sistema di climatizzazione non richie‐ derà nessun avviamento del motore
durante un Autostop. Eccezione: l'im‐
pianto di sbrinamento è attivato e una temperatura esterna superiore a
0 °C richiede un riavviamento.
Il display indicherà ACON quando il
raffreddamento è attivato o ACOFF
quando è disattivato.L'attivazione o la disattivazione della
funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 139.
Ricircolo dell'aria 4
Premere il pulsante 4 per attivare il
ricircolo dell'aria. L'attivazione è indi‐
cata dal LED sul pulsante.
Premere di nuovo il pulsante 4 per
disattivare la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
Quando l'aria è calda e molto umida,
è possibile che il parabrezza si ap‐
panni dall'esterno quando l'aria
fredda viene diretta su di esso. Se il
parabrezza si appanna dall'esterno,
attivare il tergicristallo e disattivare s.
Impostazioni di base
Alcune impostazioni possono essere modificate nel menu Impostazioni del
Visualizzatore Info. Personalizza‐
zione del veicolo 3 139.

Climatizzatore167Riscaldatore ausiliario
Riscaldatore dell'aria Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che
è in grado di riscaldare più rapida‐
mente l'abitacolo.Bocchette di
ventilazione
Bocchette di ventilazione
orientabili Con la funzione di raffreddamento at‐ tiva, almeno una bocchetta di ventila‐ zione deve essere aperta.
Per aprire la bocchetta, ruotare la ma‐
nopola di regolazione verso il simbolo
di maggiori dimensioni W. Regolare la
quantità di aria all'uscita della boc‐
chetta ruotando la manopola di rego‐
lazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale
e verticale delle alette della boc‐
chetta.
Per chiudere la bocchetta, ruotare la
manopola di regolazione verso il sim‐ bolo di minori dimensioni W.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il ri‐ schio di danni e lesioni in caso di
incidente.

168ClimatizzatoreBocchette di ventilazione
fisse Altre bocchette di ventilazione si tro‐
vano sotto il parabrezza e i finestrini
e nei vani piedi.Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve es‐ sere ostruita in alcun modo per con‐
sentire l'ingresso dell'aria. Togliere
eventuali depositi di foglie, sporco o
neve.
Filtro antipolline
Il filtro antipolline impedisce a pol‐
vere, fuliggine, polline e spore di pe‐
netrare nell'abitacolo attraverso le
prese dell'aria.
Funzionamento regolare
del climatizzatore
Per garantire sempre la massima ef‐
ficienza del sistema, il raffredda‐
mento deve essere attivato per alcuni
minuti almeno una volta al mese, in‐
dipendentemente dalle condizioni cli‐ matiche e dalla stagione. Il funziona‐
mento con raffreddamento non è pos‐
sibile quando la temperatura esterna
è troppo bassa.
Manutenzione Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da tre anni dopo la prima im‐matricolazione del veicolo. Di seguito
indichiamo alcuni controlli da effet‐
tuare.
■ Prova di funzionalità e di pressione
■ Funzionalità del riscaldamento
■ Controllo di tenuta
■ Controllo delle cinghie di trasmis‐ sione
