OPEL ASTRA J 2014.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2014.5, Model line: ASTRA J, Model: OPEL ASTRA J 2014.5Pages: 347, PDF Dimensioni: 10.21 MB

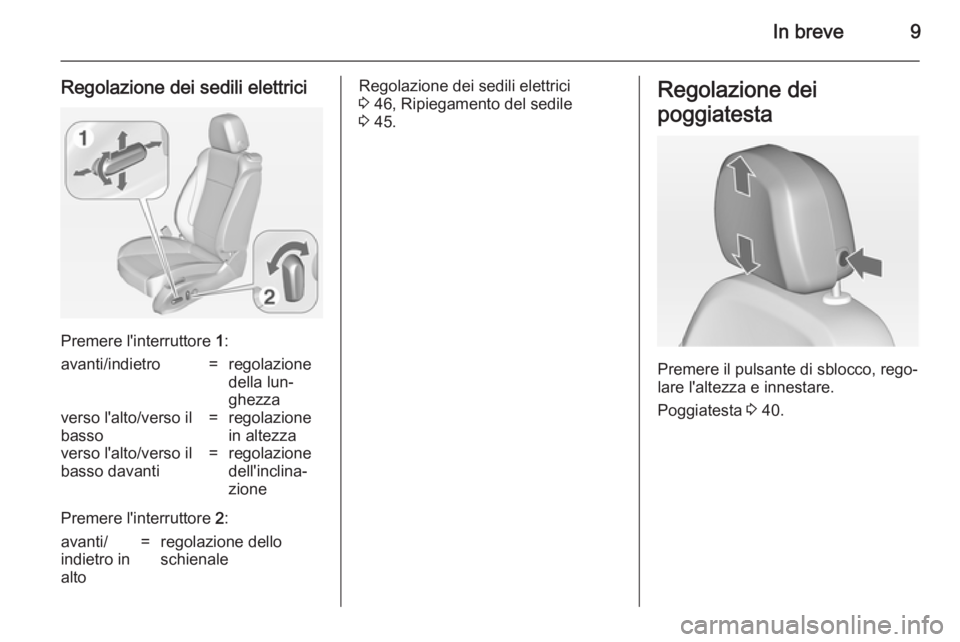

Page 11 of 347
In breve9
Regolazione dei sedili elettrici
Premere l'interruttore 1:
avanti/indietro=regolazione
della lun‐
ghezzaverso l'alto/verso il
basso=regolazione
in altezzaverso l'alto/verso il
basso davanti=regolazione
dell'inclina‐
zione
Premere l'interruttore 2:
avanti/
indietro in
alto=regolazione dello
schienaleRegolazione dei sedili elettrici
3 46, Ripiegamento del sedile
3 45.Regolazione dei
poggiatesta
Premere il pulsante di sblocco, rego‐
lare l'altezza e innestare.
Poggiatesta 3 40.
Page 12 of 347
10In breveCintura di sicurezza
Estrarre la cintura di sicurezza e al‐
lacciare la fibbia. La cintura di sicu‐
rezza non deve essere attorcigliata e
deve aderire bene al corpo. Lo schie‐
nale non deve essere eccessiva‐
mente inclinato all'indietro (inclina‐
zione massima consigliata 25° circa).
Per sganciare la cintura, premere il
pulsante rosso sulla fibbia della cin‐
tura.
Posizione dei sedili 3 42, cinture di
sicurezza 3 50, sistema airbag
3 53.
Regolazione degli
specchietti
Specchietto retrovisore interno
Per ridurre l'abbagliamento, regolare
la leva nella parte inferiore del corpo
dello specchietto.
Specchietto retrovisore interno
3 34, specchietto retrovisore in‐
terno antiabbagliante automatico
3 34.
Specchietti retrovisori esterni
Selezionare lo specchietto retrovi‐
sore esterno desiderato e regolarne
la posizione.
Specchietti retrovisori esterni con‐
vessi 3 33, regolazione elettrica
3 33, specchietti retrovisori esterni
ripiegabili 3 33, specchietti retrovi‐
sori esterni riscaldati 3 34.

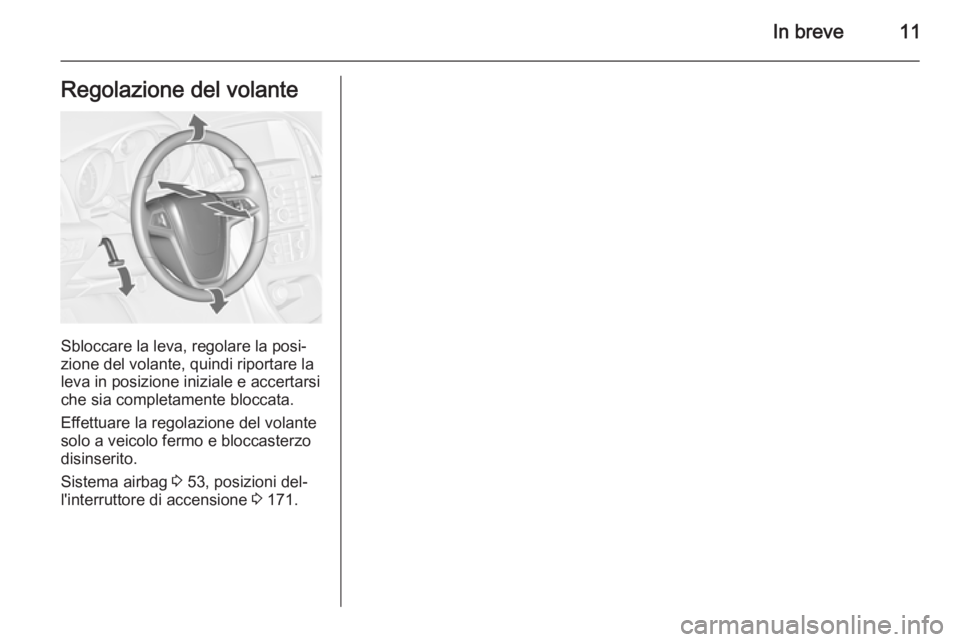

Page 13 of 347
In breve11Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Sistema airbag 3 53, posizioni del‐
l'interruttore di accensione 3 171.

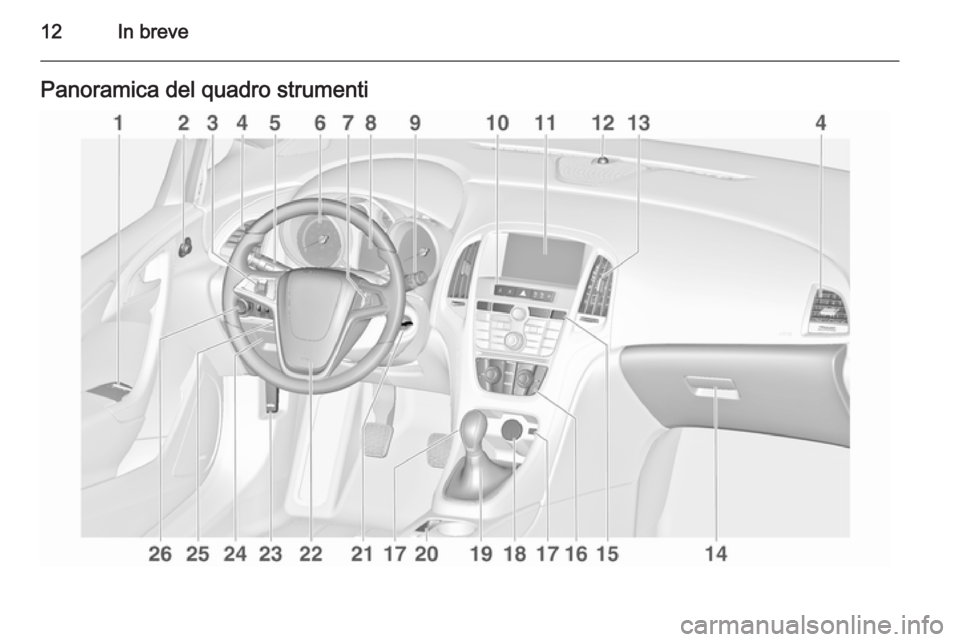

Page 14 of 347
12In brevePanoramica del quadro strumenti
Page 15 of 347
In breve13
1Alzacristalli elettrici ................ 35
2 Specchietti retrovisori
esterni ................................... 33
3 Controllo automatico della
velocità di crociera .............190
Limitatore di velocità ...........192
Cruise control adattivo ........193
Allarme collisione anteriore . 201
4 Bocchette laterali dell'aria ...167
5 Indicatori di direzione,
avvisatore ottico,
anabbaglianti e
abbaglianti, assistenza
all'uso degli abbaglianti .......152
Illuminazione all'uscita .......156
Luci di parcheggio ...............153
Pulsanti del Driver
Information Centre ..............124
6 Strumenti ............................ 112
7 Comandi al volante ............104
8 Driver Information Centre .... 1249Tergicristalli, impianto
lavaggio parabrezza,
impianto lavafari,
tergilunotto, impianto
lavaggio lunotto ...................106
10 Modalità Sport ....................187
Chiusura centralizzata ..........24
Selettore del carburante .....113
Segnalatori di emergenza ..152
Spia per la disattivazione
degli airbag ........................ 118
Spia per la cintura di
sicurezza del passeggero
anteriore ............................. 117
Modalità Tour .....................187
11 Visualizzatore Info .............129
12 LED di stato del sistema di
allarme antifurto ...................30
13 Bocchette centrali dell'aria . 167
14 Cassetto portaoggetti ...........6315Sistema di controllo della
trazione .............................. 185
Controllo elettronico della
stabilità ............................... 185
Sistema di ausilio al
parcheggio ......................... 208
Dispositivo di assistenza
al parcheggio avanzato .......211
Avvisatore di cambio
accidentale della corsia di
marcia ................................ 221
Pulsante Eco per sistema
stop-start ............................. 173
Pulsante di sblocco del
baule ..................................... 27
16 Sistema di climatizzazione ..159
17 Ingresso AUX, ingresso
USB, slot scheda SD ............12
18 Presa di corrente ................. 110
19 Leva del cambio, cambio
manuale ............................. 181
Cambio automatico ............178

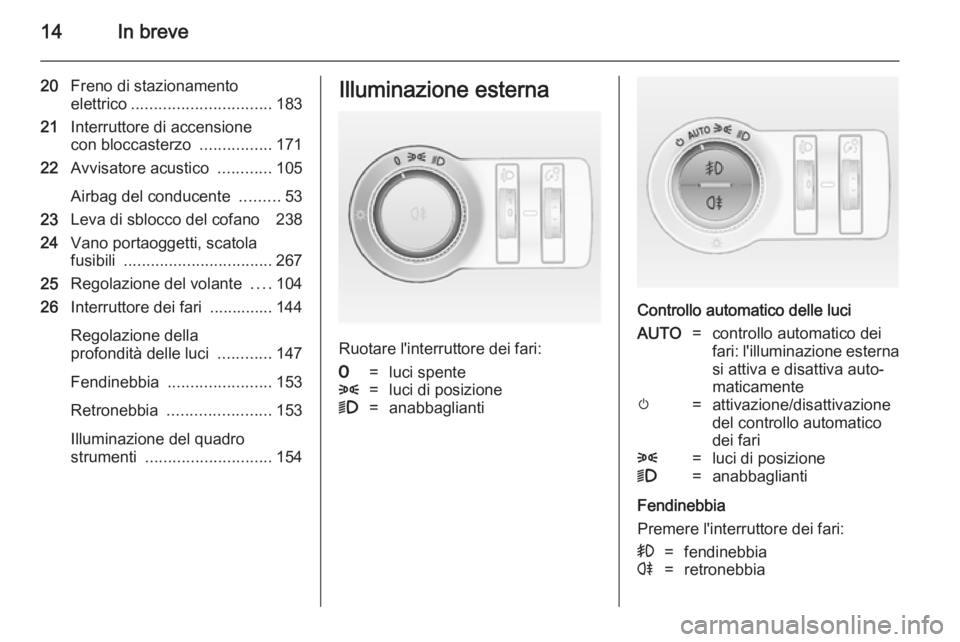

Page 16 of 347
14In breve
20Freno di stazionamento
elettrico ............................... 183
21 Interruttore di accensione
con bloccasterzo ................171
22 Avvisatore acustico ............105
Airbag del conducente .........53
23 Leva di sblocco del cofano 238
24 Vano portaoggetti, scatola
fusibili ................................. 267
25 Regolazione del volante ....104
26 Interruttore dei fari .............. 144
Regolazione della
profondità delle luci ............147
Fendinebbia ....................... 153
Retronebbia ....................... 153
Illuminazione del quadro
strumenti ............................ 154Illuminazione esterna
Ruotare l'interruttore dei fari:
7=luci spente8=luci di posizione9=anabbaglianti
Controllo automatico delle luci
AUTO=controllo automatico dei
fari: l'illuminazione esterna si attiva e disattiva auto‐
maticamentem=attivazione/disattivazione
del controllo automatico
dei fari8=luci di posizione9=anabbaglianti
Fendinebbia
Premere l'interruttore dei fari:
>=fendinebbiar=retronebbia

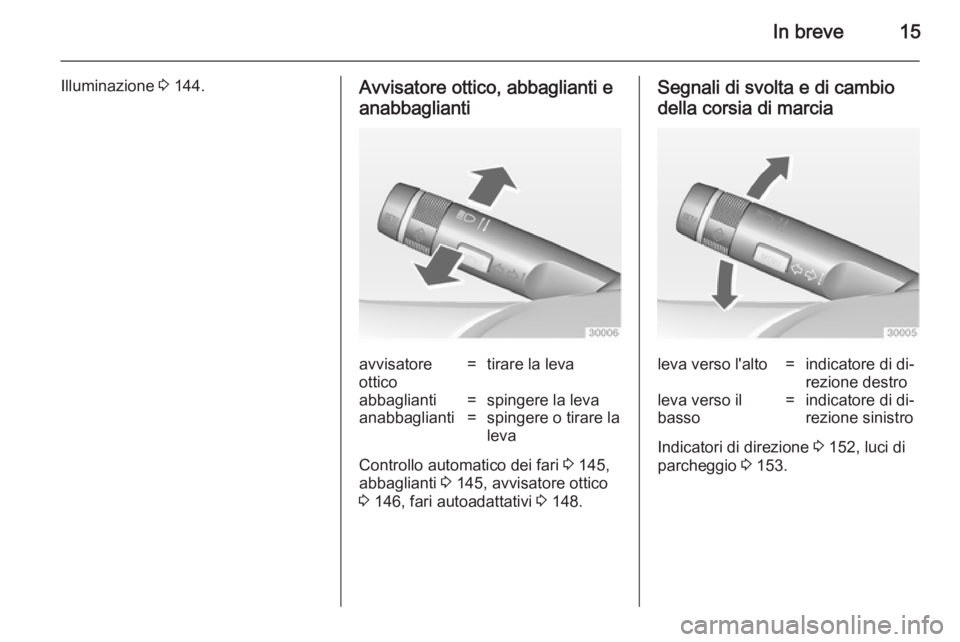

Page 17 of 347
In breve15
Illuminazione 3 144.Avvisatore ottico, abbaglianti e
anabbagliantiavvisatore
ottico=tirare la levaabbaglianti=spingere la levaanabbaglianti=spingere o tirare la
leva
Controllo automatico dei fari 3 145,
abbaglianti 3 145, avvisatore ottico
3 146, fari autoadattativi 3 148.
Segnali di svolta e di cambio
della corsia di marcialeva verso l'alto=indicatore di di‐
rezione destroleva verso il
basso=indicatore di di‐
rezione sinistro
Indicatori di direzione 3 152, luci di
parcheggio 3 153.

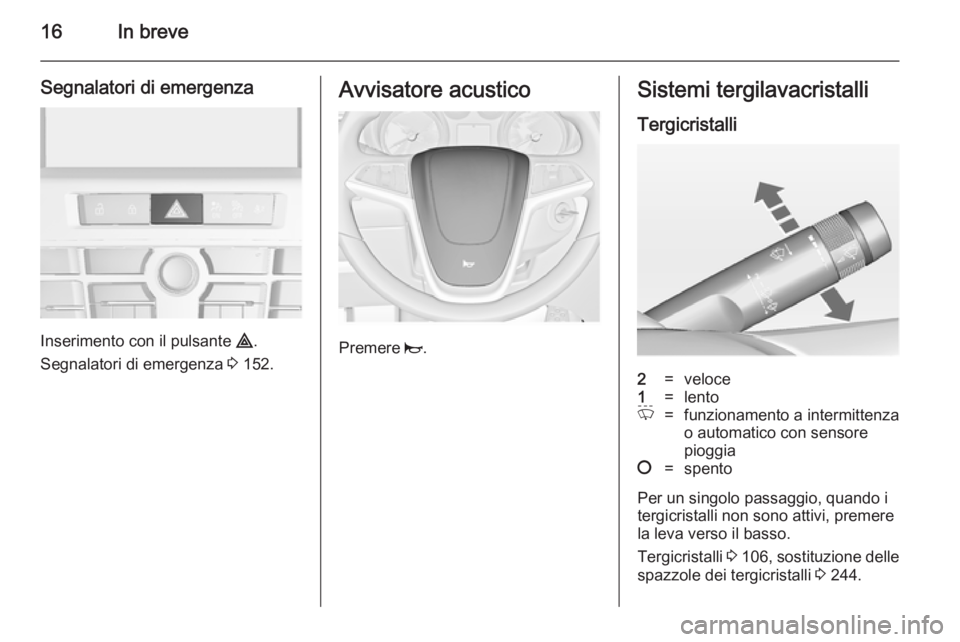

Page 18 of 347
16In breve
Segnalatori di emergenza
Inserimento con il pulsante ¨.
Segnalatori di emergenza 3 152.
Avvisatore acustico
Premere j.
Sistemi tergilavacristalli
Tergicristalli2=veloce1=lentoP=funzionamento a intermittenza
o automatico con sensore
pioggia§=spento
Per un singolo passaggio, quando i
tergicristalli non sono attivi, premere
la leva verso il basso.
Tergicristalli 3 106 , sostituzione delle
spazzole dei tergicristalli 3 244.

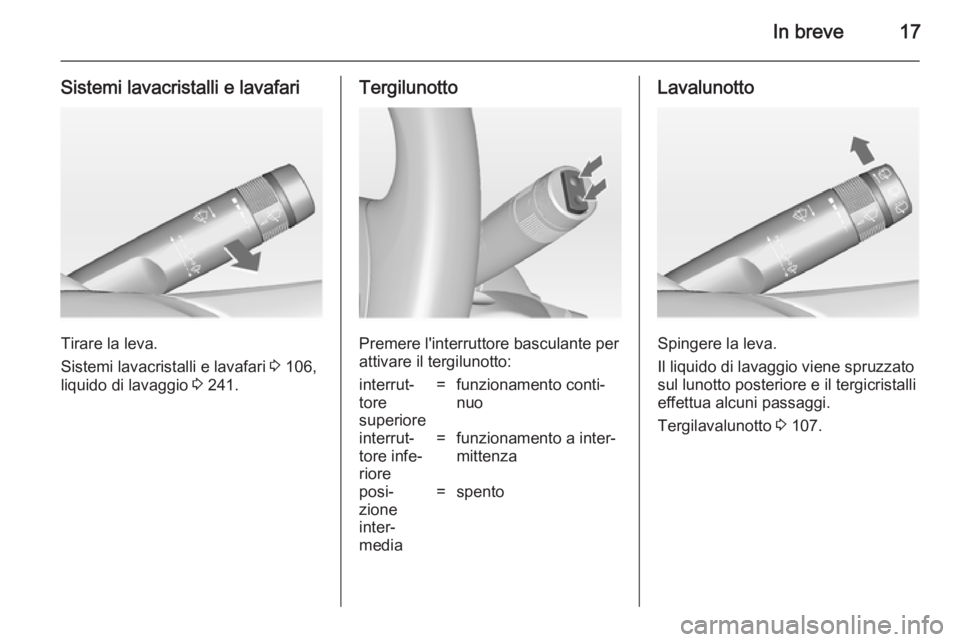

Page 19 of 347
In breve17
Sistemi lavacristalli e lavafari
Tirare la leva.
Sistemi lavacristalli e lavafari 3 106,
liquido di lavaggio 3 241.
Tergilunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
interrut‐
tore
superiore=funzionamento conti‐
nuointerrut‐
tore infe‐
riore=funzionamento a inter‐
mittenzaposi‐
zione
inter‐
media=spentoLavalunotto
Spingere la leva.
Il liquido di lavaggio viene spruzzato
sul lunotto posteriore e il tergicristalli effettua alcuni passaggi.
Tergilavalunotto 3 107.

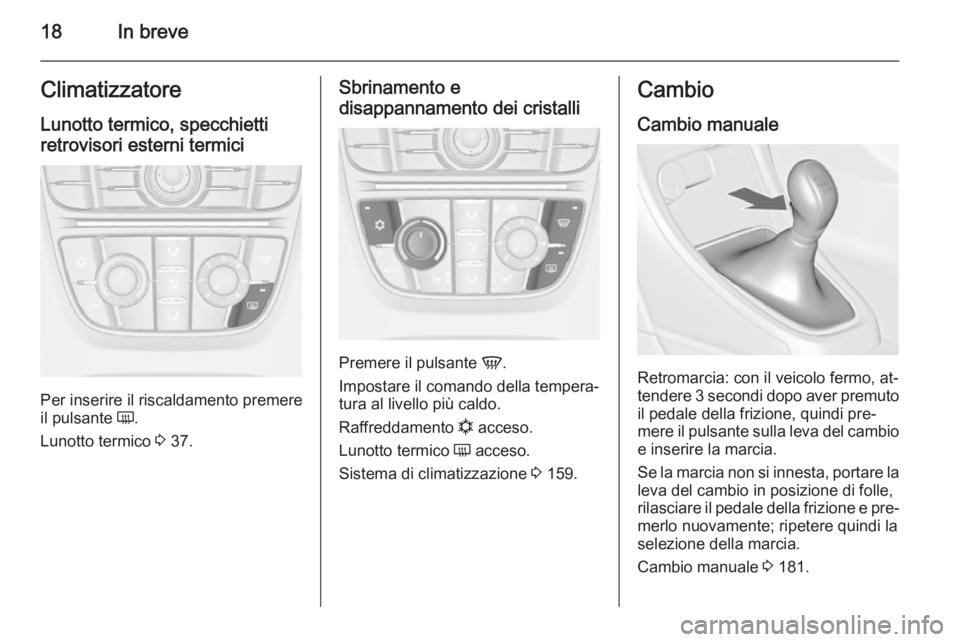

Page 20 of 347
18In breveClimatizzatore
Lunotto termico, specchietti
retrovisori esterni termici
Per inserire il riscaldamento premere
il pulsante Ü.
Lunotto termico 3 37.
Sbrinamento e
disappannamento dei cristalli
Premere il pulsante V.
Impostare il comando della tempera‐
tura al livello più caldo.
Raffreddamento n acceso.
Lunotto termico Ü acceso.
Sistema di climatizzazione 3 159.
Cambio
Cambio manuale
Retromarcia: con il veicolo fermo, at‐
tendere 3 secondi dopo aver premuto
il pedale della frizione, quindi pre‐
mere il pulsante sulla leva del cambio e inserire la marcia.
Se la marcia non si innesta, portare la leva del cambio in posizione di folle,
rilasciare il pedale della frizione e pre‐
merlo nuovamente; ripetere quindi la
selezione della marcia.
Cambio manuale 3 181.
