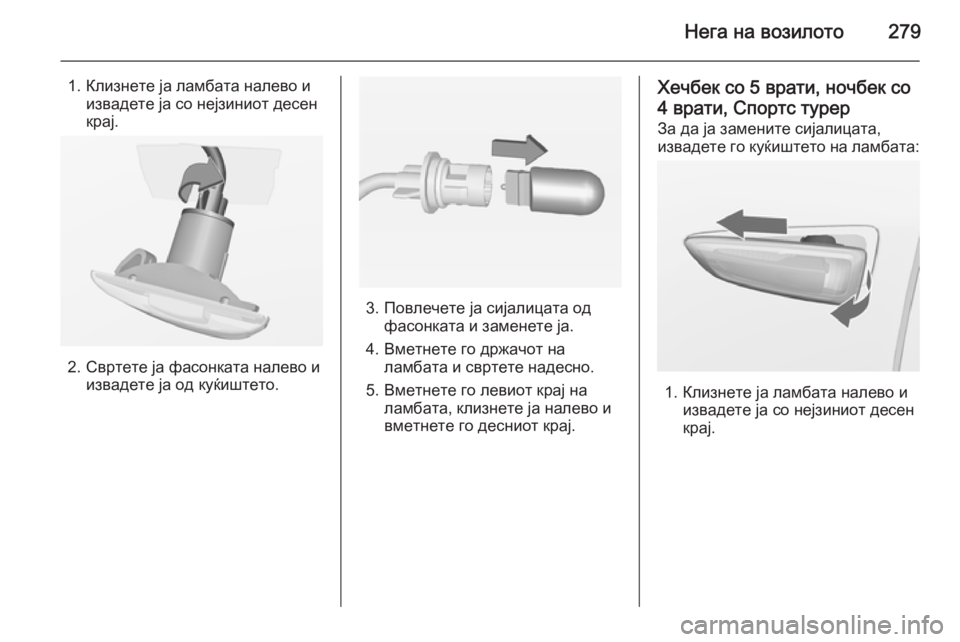

Нега на возилото279
1. Клизнете ја ламбата налево иизвадете ја со нејзиниот десен
крај.
2. Свртете ја фасонката налево и извадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот на ламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Хечбек со 5 врати, ночбек со
4 врати, Спортс турер
За да ја замените сијалицата,
извадете го куќиштето на ламбата:
1. Клизнете ја ламбата налево и извадете ја со нејзиниот десен
крај.

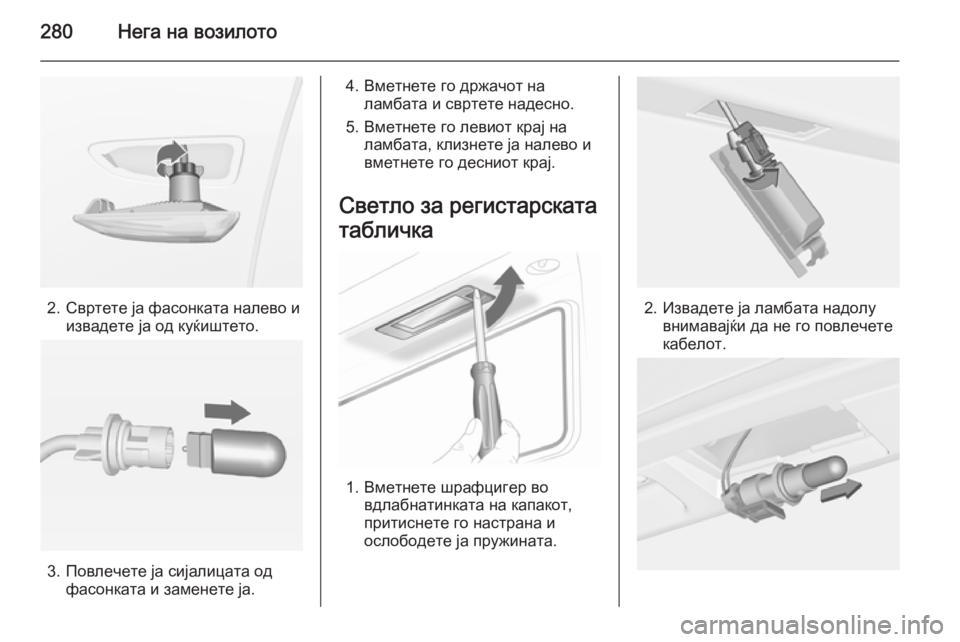

280Нега на возилото
2. Свртете ја фасонката налево иизвадете ја од куќиштето.
3. Повлечете ја сијалицата одфасонката и заменете ја.
4. Вметнете го држачот наламбата и свртете надесно.
5. Вметнете го левиот крај на ламбата, клизнете ја налево и
вметнете го десниот крај.
Светло за регистарската
табличка
1. Вметнете шрафцигер во вдлабнатинката на капакот,
притиснете го настрана и
ослободете ја пружината.
2. Извадете ја ламбата надолу внимавајќи да не го повлечете
кабелот.

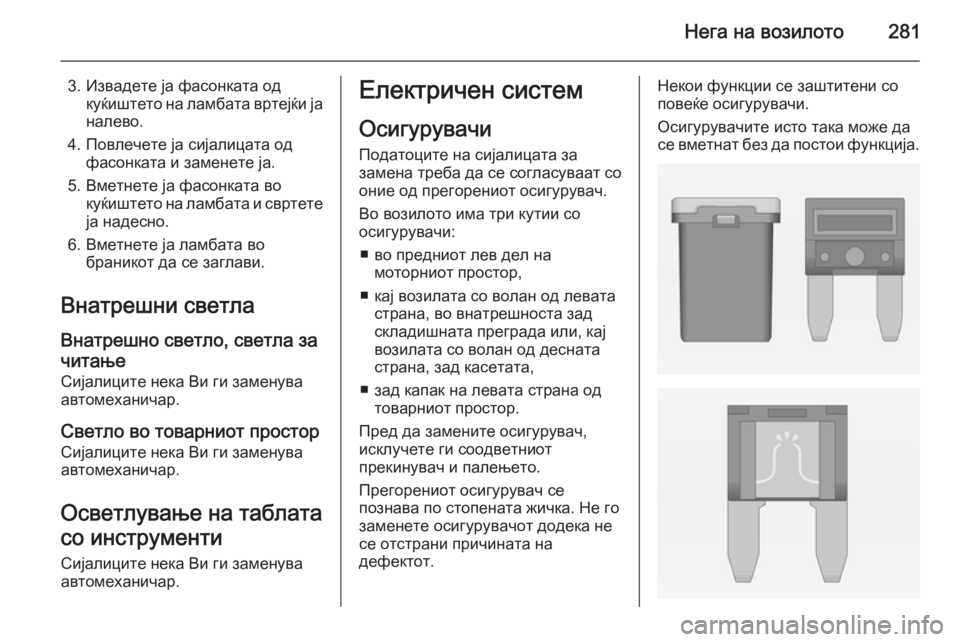

Нега на возилото281
3. Извадете ја фасонката одкуќиштето на ламбата вртејќи ја
налево.
4. Повлечете ја сијалицата од фасонката и заменете ја.
5. Вметнете ја фасонката во куќиштето на ламбата и свртетеја надесно.
6. Вметнете ја ламбата во браникот да се заглави.
Внатрешни светла
Внатрешно светло, светла за читање
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во товарниот простор
Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата
со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.Електричен систем
Осигурувачи Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има три кутии со
осигурувачи:
■ во предниот лев дел на моторниот простор,
■ кај возилата со волан од левата страна, во внатрешноста зад
складишната преграда или, кај
возилата со волан од десната
страна, зад касетата,
■ зад капак на левата страна од товарниот простор.
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите исто така може да
се вметнат без да постои функција.

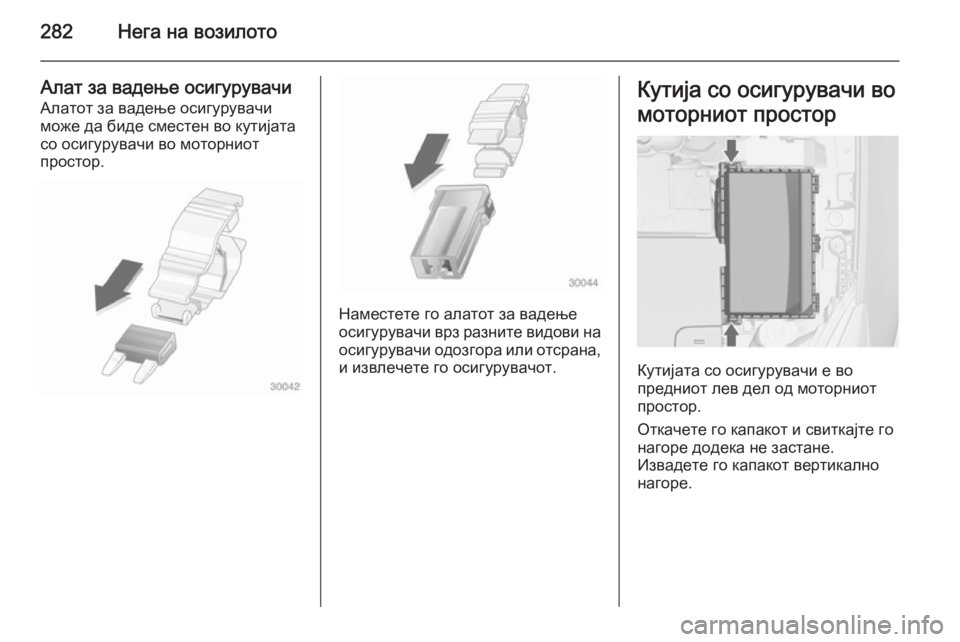

282Нега на возилото
Алат за вадење осигурувачи
Алатот за вадење осигурувачи
може да биде сместен во кутијата
со осигурувачи во моторниот
простор.
Наместете го алатот за вадење
осигурувачи врз разните видови на осигурувачи одозгора или отсрана, и извлечете го осигурувачот.
Кутија со осигурувачи во
моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Откачете го капакот и свиткајте го
нагоре додека не застане.
Извадете го капакот вертикално
нагоре.

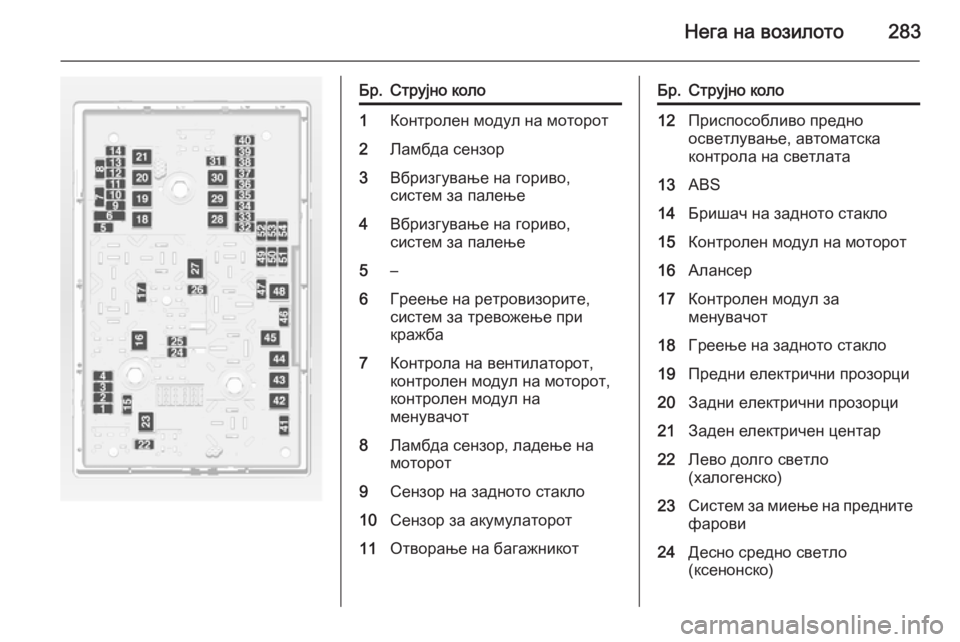

Нега на возилото283
Бр.Струјно коло1Контролен модул на моторот2Ламбда сензор3Вбризгување на гориво,
систем за палење4Вбризгување на гориво,
систем за палење5–6Греење на ретровизорите,
систем за тревожење при
кражба7Контрола на вентилаторот,
контролен модул на моторот,
контролен модул на
менувачот8Ламбда сензор, ладење на
моторот9Сензор на задното стакло10Сензор за акумулаторот11Отворање на багажникотБр.Струјно коло12Приспособливо предно
осветлување, автоматска
контрола на светлата13ABS14Бришач на задното стакло15Контролен модул на моторот16Алансер17Контролен модул за
менувачот18Греење на задното стакло19Предни електрични прозорци20Задни електрични прозорци21Заден електричен центар22Лево долго светло
(халогенско)23Систем за миење на предните
фарови24Десно средно светло
(ксенонско)

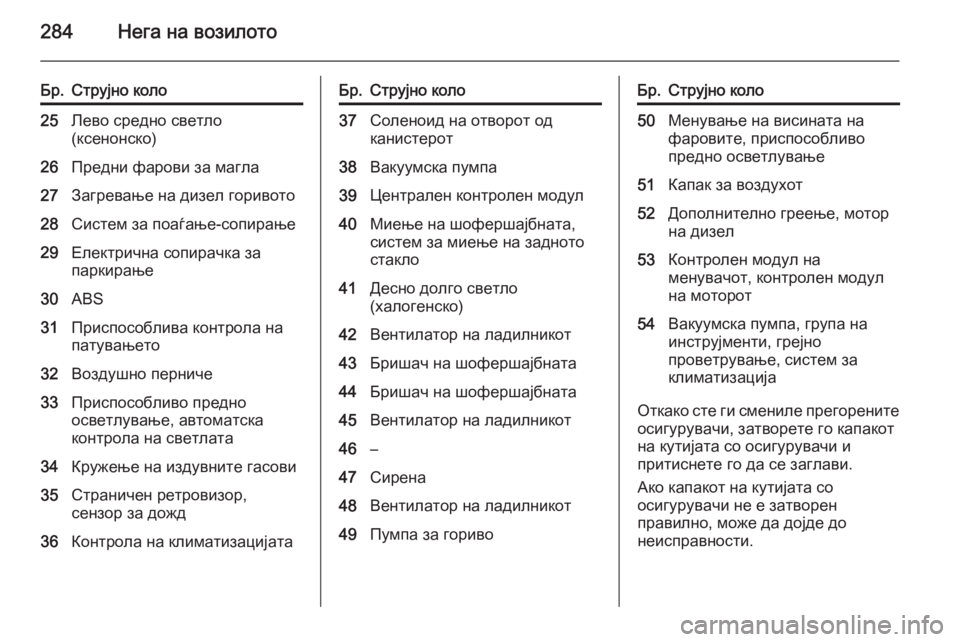

284Нега на возилото
Бр.Струјно коло25Лево средно светло
(ксенонско)26Предни фарови за магла27Загревање на дизел горивото28Систем за поаѓање-сопирање29Електрична сопирачка за
паркирање30ABS31Приспособлива контрола на
патувањето32Воздушно перниче33Приспособливо предно
осветлување, автоматска
контрола на светлата34Кружење на издувните гасови35Страничен ретровизор,
сензор за дожд36Контрола на климатизацијатаБр.Струјно коло37Соленоид на отворот од
канистерот38Вакуумска пумпа39Централен контролен модул40Миење на шофершајбната,
систем за миење на задното
стакло41Десно долго светло
(халогенско)42Вентилатор на ладилникот43Бришач на шофершајбната44Бришач на шофершајбната45Вентилатор на ладилникот46–47Сирена48Вентилатор на ладилникот49Пумпа за горивоБр.Струјно коло50Менување на висината на
фаровите, приспособливо
предно осветлување51Капак за воздухот52Дополнително греење, мотор
на дизел53Контролен модул на
менувачот, контролен модул
на моторот54Вакуумска пумпа, група на
инструјменти, грејно
проветрување, систем за
климатизација
Откако сте ги смениле прегорените
осигурувачи, затворете го капакот
на кутијата со осигурувачи и
притиснете го да се заглави.
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.

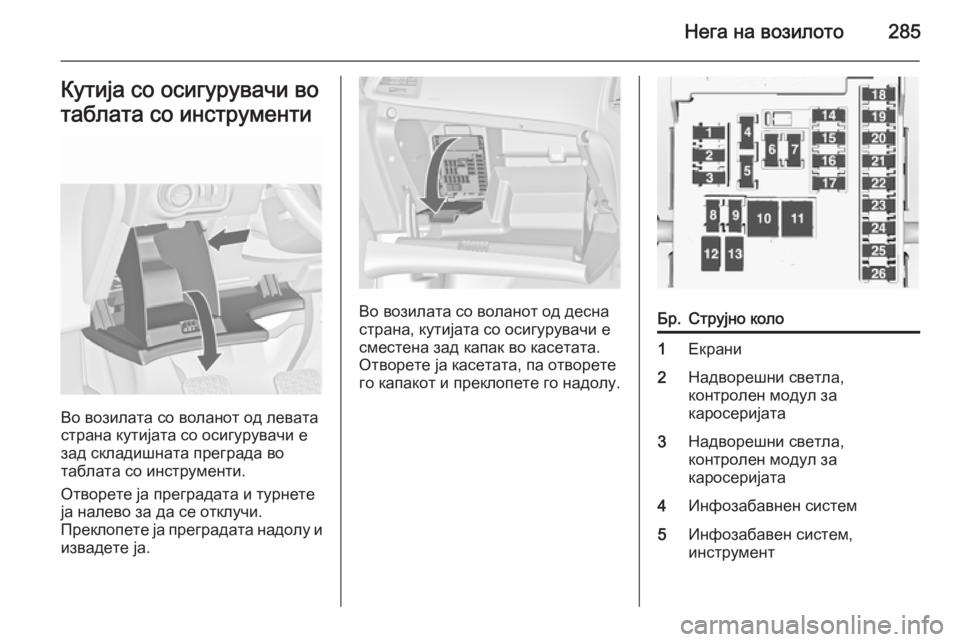

Нега на возилото285Кутија со осигурувачи во
таблата со инструменти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата и турнете
ја налево за да се отклучи.
Преклопете ја преградата надолу и
извадете ја.
Во возилата со воланот од десна
страна, кутијата со осигурувачи е
сместена зад капак во касетата.
Отворете ја касетата, па отворете
го капакот и преклопете го надолу.
Бр.Струјно коло1Екрани2Надворешни светла,
контролен модул за
каросеријата3Надворешни светла,
контролен модул за
каросеријата4Инфозабавнен систем5Инфозабавен систем,
инструмент

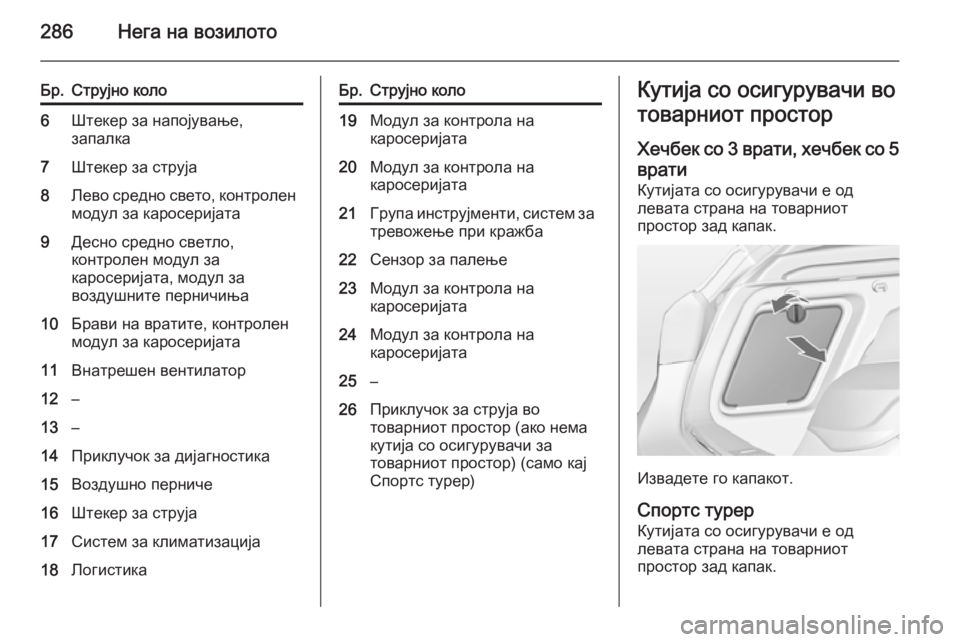

286Нега на возилото
Бр.Струјно коло6Штекер за напојување,
запалка7Штекер за струја8Лево средно свето, контролен модул за каросеријата9Десно средно светло,
контролен модул за
каросеријата, модул за
воздушните перничиња10Брави на вратите, контролен
модул за каросеријата11Внатрешен вентилатор12–13–14Приклучок за дијагностика15Воздушно перниче16Штекер за струја17Систем за климатизација18ЛогистикаБр.Струјно коло19Модул за контрола на
каросеријата20Модул за контрола на
каросеријата21Група инструјменти, систем за
тревожење при кражба22Сензор за палење23Модул за контрола на
каросеријата24Модул за контрола на
каросеријата25–26Приклучок за струја во
товарниот простор (ако нема
кутија со осигурувачи за
товарниот простор) (само кај
Спортс турер)Кутија со осигурувачи во
товарниот простор
Хечбек со 3 врати, хечбек со 5
врати Кутијата со осигурувачи е од
левата страна на товарниот
простор зад капак.
Извадете го капакот.
Спортс турер
Кутијата со осигурувачи е од
левата страна на товарниот
простор зад капак.

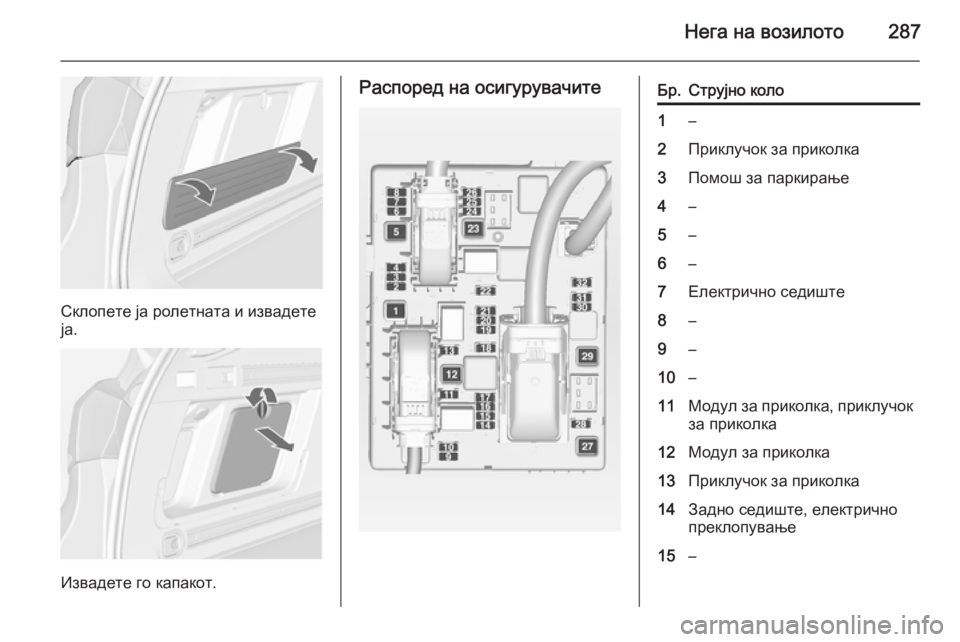

Нега на возилото287
Склопете ја ролетната и извадете
ја.
Извадете го капакот.
Распоред на осигурувачитеБр.Струјно коло1–2Приклучок за приколка3Помош за паркирање4–5–6–7Електрично седиште8–9–10–11Модул за приколка, приклучок за приколка12Модул за приколка13Приклучок за приколка14Задно седиште, електрично
преклопување15–

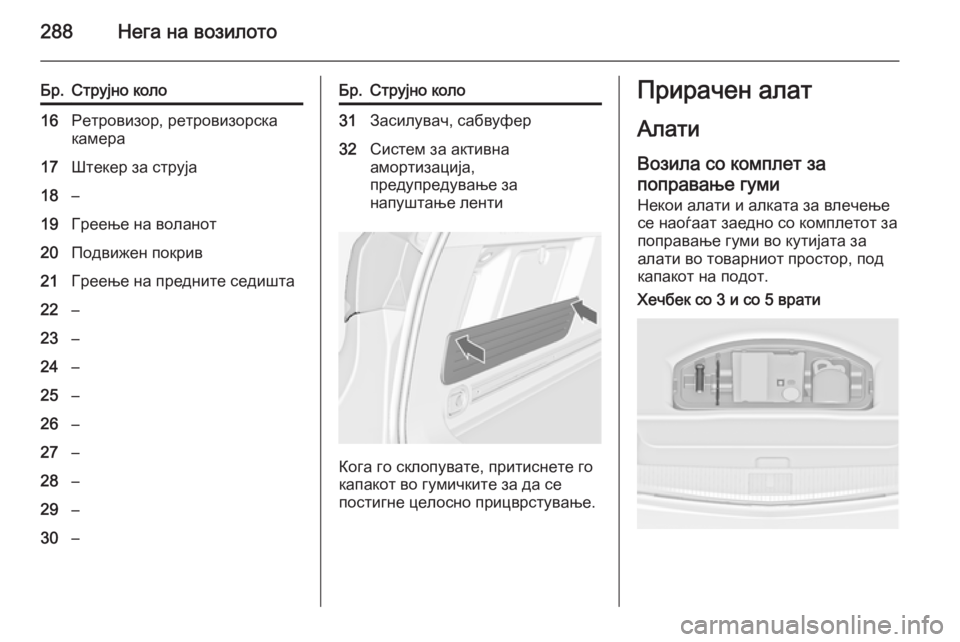

288Нега на возилото
Бр.Струјно коло16Ретровизор, ретровизорска
камера17Штекер за струја18–19Греење на воланот20Подвижен покрив21Греење на предните седишта22–23–24–25–26–27–28–29–30–Бр.Струјно коло31Засилувач, сабвуфер32Систем за активна
амортизација,
предупредување за
напуштање ленти
Кога го склопувате, притиснете го
капакот во гумичките за да се
постигне целосно прицврстување.
Прирачен алат
Алати Возила со комплет за
поправање гуми
Некои алати и алката за влечење
се наоѓаат заедно со комплетот за
поправање гуми во кутијата за
алати во товарниот простор, под
капакот на подот.Хечбек со 3 и со 5 врати
