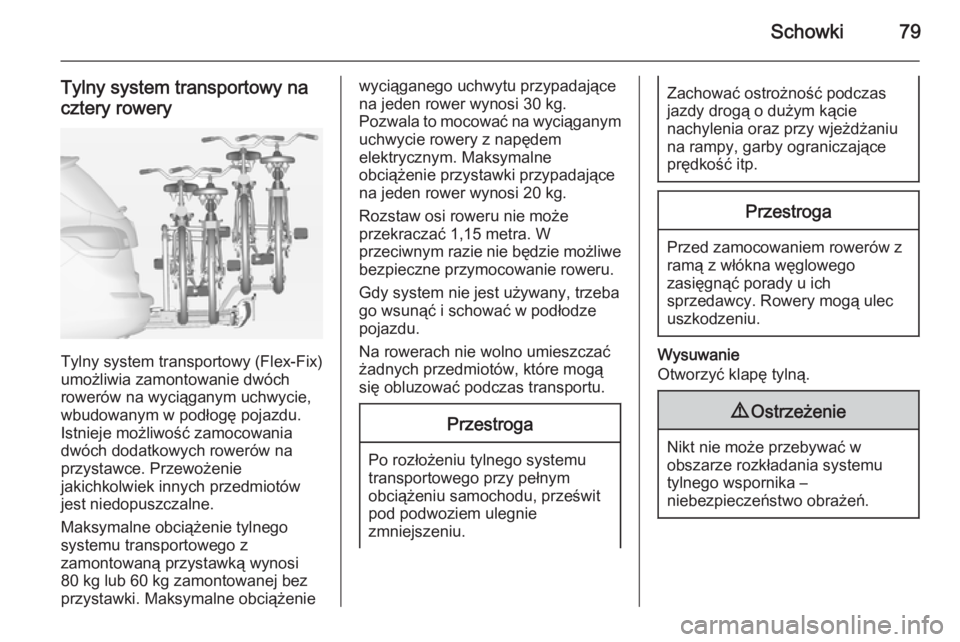

Tylny system transportowy na
cztery rowery
Tylny system transportowy (Flex-Fix)
umożliwia zamontowanie dwóch
rowerów na wyciąganym uchwycie,
wbudowanym w podłogę pojazdu. Istnieje możliwość zamocowania
dwóch dodatkowych rowerów na
przystawce. Przewożenie
jakichkolwiek innych przedmiotów
jest niedopuszczalne.
Maksymalne obciążenie tylnego
systemu transportowego z
zamontowaną przystawką wynosi
80 kg lub 60 kg zamontowanej bez
przystawki. Maksymalne obciążenie
wyciąganego uchwytu przypadające
na jeden rower wynosi 30 kg.
Pozwala to mocować na wyciąganym
uchwycie rowery z napędem
elektrycznym. Maksymalne
obciążenie przystawki przypadające
na jeden rower wynosi 20 kg.
Rozstaw osi roweru nie może
przekraczać 1,15 metra. W
przeciwnym razie nie będzie możliwe bezpieczne przymocowanie roweru.
Gdy system nie jest używany, trzeba
go wsunąć i schować w podłodze
pojazdu.
Na rowerach nie wolno umieszczać
żadnych przedmiotów, które mogą
się obluzować podczas transportu.Przestroga
Po rozłożeniu tylnego systemu transportowego przy pełnym
obciążeniu samochodu, prześwit
pod podwoziem ulegnie
zmniejszeniu.
Zachować ostrożność podczas
jazdy drogą o dużym kącie
nachylenia oraz przy wjeżdżaniu
na rampy, garby ograniczające
prędkość itp.Przestroga
Przed zamocowaniem rowerów z
ramą z włókna węglowego
zasięgnąć porady u ich
sprzedawcy. Rowery mogą ulec
uszkodzeniu.
Wysuwanie
Otworzyć klapę tylną.
9 Ostrzeżenie
Nikt nie może przebywać w
obszarze rozkładania systemu
tylnego wspornika –
niebezpieczeństwo obrażeń.

80Schowki

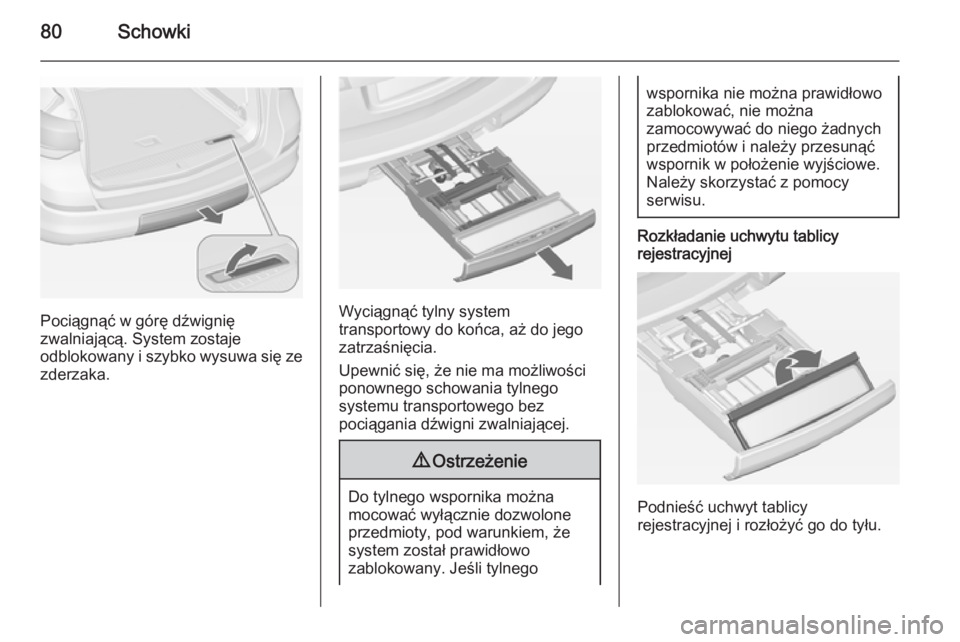

Pociągnąć w górę dźwignię
zwalniającą. System zostaje
odblokowany i szybko wysuwa się ze
zderzaka.Wyciągnąć tylny system
transportowy do końca, aż do jego
zatrzaśnięcia.
Upewnić się, że nie ma możliwości
ponownego schowania tylnego
systemu transportowego bez
pociągania dźwigni zwalniającej.
9 Ostrzeżenie
Do tylnego wspornika można
mocować wyłącznie dozwolone
przedmioty, pod warunkiem, że
system został prawidłowo
zablokowany. Jeśli tylnego
wspornika nie można prawidłowo
zablokować, nie można
zamocowywać do niego żadnych
przedmiotów i należy przesunąć
wspornik w położenie wyjściowe.
Należy skorzystać z pomocy
serwisu.
Rozkładanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i rozłożyć go do tyłu.

Schowki81

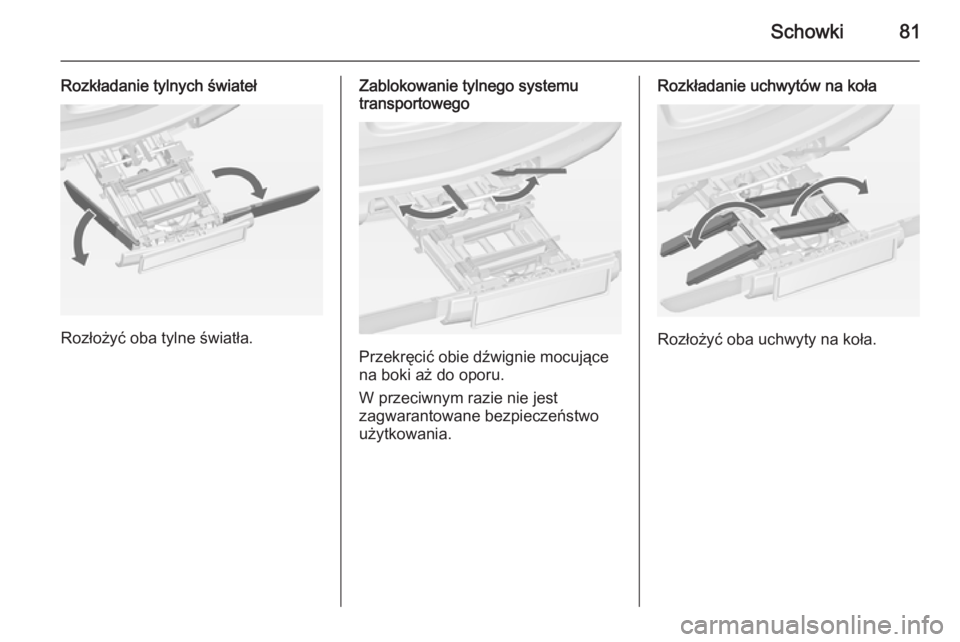

Rozkładanie tylnych świateł
Rozłożyć oba tylne światła.
Zablokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
na boki aż do oporu.
W przeciwnym razie nie jest
zagwarantowane bezpieczeństwo użytkowania.
Rozkładanie uchwytów na koła
Rozłożyć oba uchwyty na koła.

82Schowki

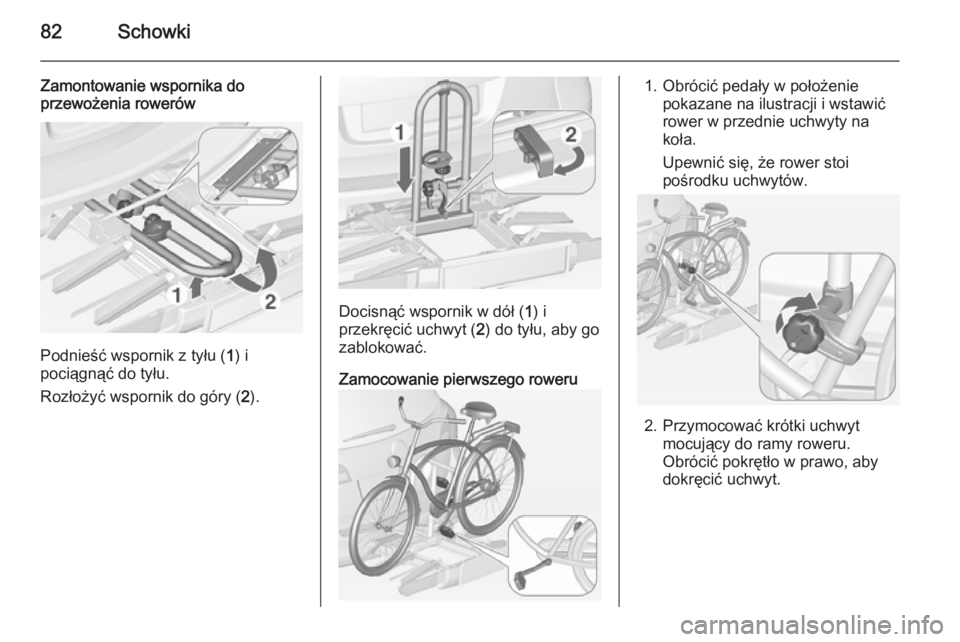

Zamontowanie wspornika do
przewożenia rowerów
Podnieść wspornik z tyłu ( 1) i
pociągnąć do tyłu.
Rozłożyć wspornik do góry ( 2).
Docisnąć wspornik w dół ( 1) i
przekręcić uchwyt ( 2) do tyłu, aby go
zablokować.
Zamocowanie pierwszego roweru
1. Obrócić pedały w położenie pokazane na ilustracji i wstawić
rower w przednie uchwyty na
koła.
Upewnić się, że rower stoi
pośrodku uchwytów.
2. Przymocować krótki uchwyt mocujący do ramy roweru.
Obrócić pokrętło w prawo, aby
dokręcić uchwyt.

Schowki83

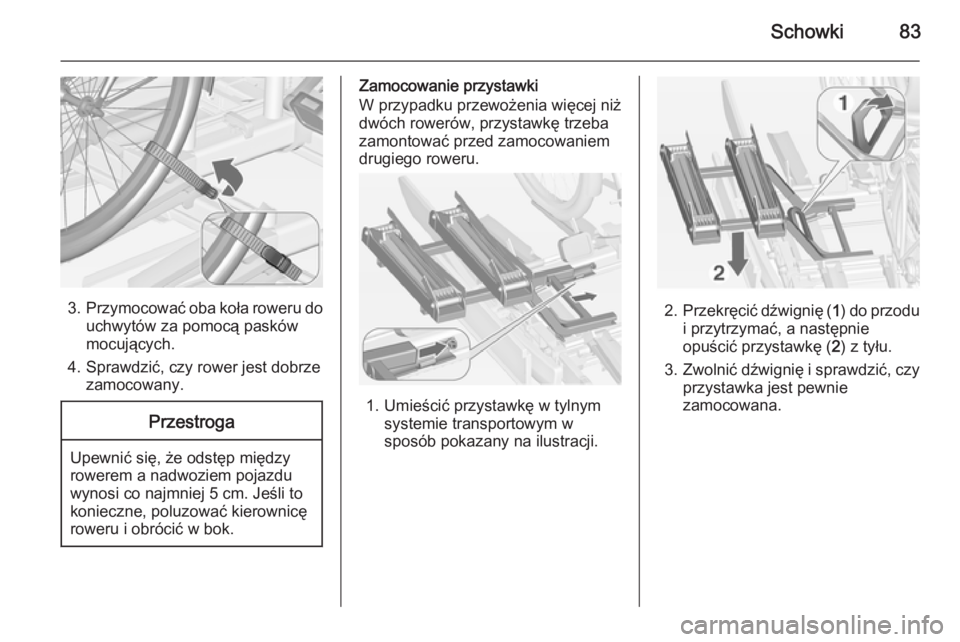

3.Przymocować oba koła roweru do
uchwytów za pomocą pasków
mocujących.
4. Sprawdzić, czy rower jest dobrze zamocowany.
Przestroga
Upewnić się, że odstęp między
rowerem a nadwoziem pojazdu
wynosi co najmniej 5 cm. Jeśli to
konieczne, poluzować kierownicę
roweru i obrócić w bok.
Zamocowanie przystawki
W przypadku przewożenia więcej niż dwóch rowerów, przystawkę trzeba
zamontować przed zamocowaniem
drugiego roweru.
1. Umieścić przystawkę w tylnym
systemie transportowym w
sposób pokazany na ilustracji.
2. Przekręcić dźwignię ( 1) do przodu
i przytrzymać, a następnie
opuścić przystawkę ( 2) z tyłu.
3. Zwolnić dźwignię i sprawdzić, czy
przystawka jest pewnie
zamocowana.

84Schowki

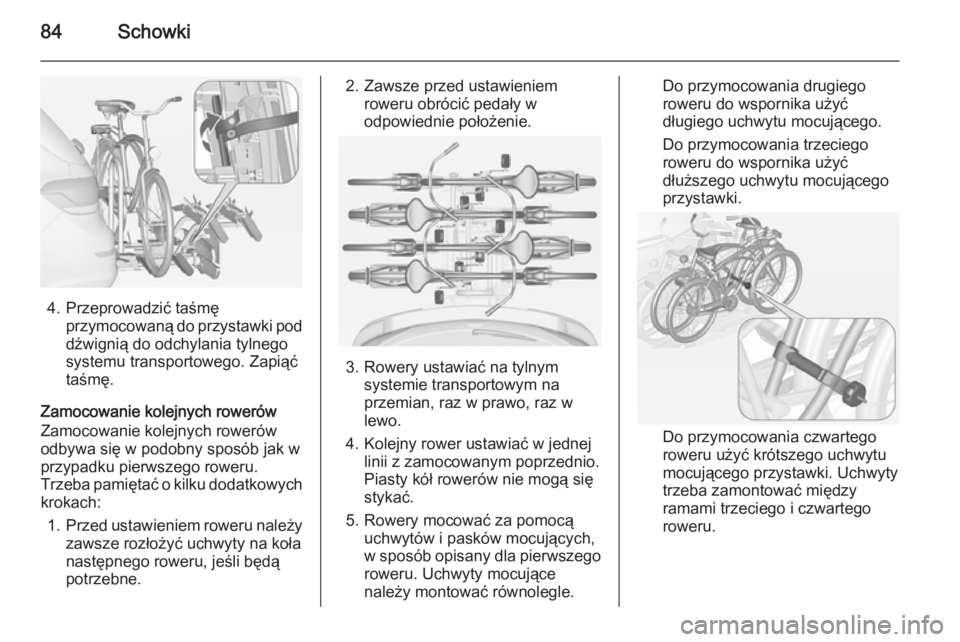

4. Przeprowadzić taśmęprzymocowaną do przystawki poddźwignią do odchylania tylnego
systemu transportowego. Zapiąć
taśmę.
Zamocowanie kolejnych rowerów
Zamocowanie kolejnych rowerów
odbywa się w podobny sposób jak w
przypadku pierwszego roweru.
Trzeba pamiętać o kilku dodatkowych krokach:
1. Przed ustawieniem roweru należy
zawsze rozłożyć uchwyty na koła
następnego roweru, jeśli będą
potrzebne.
2. Zawsze przed ustawieniem roweru obrócić pedały w
odpowiednie położenie.
3. Rowery ustawiać na tylnym systemie transportowym na
przemian, raz w prawo, raz w
lewo.
4. Kolejny rower ustawiać w jednej linii z zamocowanym poprzednio.
Piasty kół rowerów nie mogą się
stykać.
5. Rowery mocować za pomocą uchwytów i pasków mocujących,w sposób opisany dla pierwszego
roweru. Uchwyty mocujące
należy montować równolegle.
Do przymocowania drugiego
roweru do wspornika użyć
długiego uchwytu mocującego.
Do przymocowania trzeciego
roweru do wspornika użyć
dłuższego uchwytu mocującego
przystawki.
Do przymocowania czwartego
roweru użyć krótszego uchwytu
mocującego przystawki. Uchwyty
trzeba zamontować między ramami trzeciego i czwartego
roweru.

Schowki85

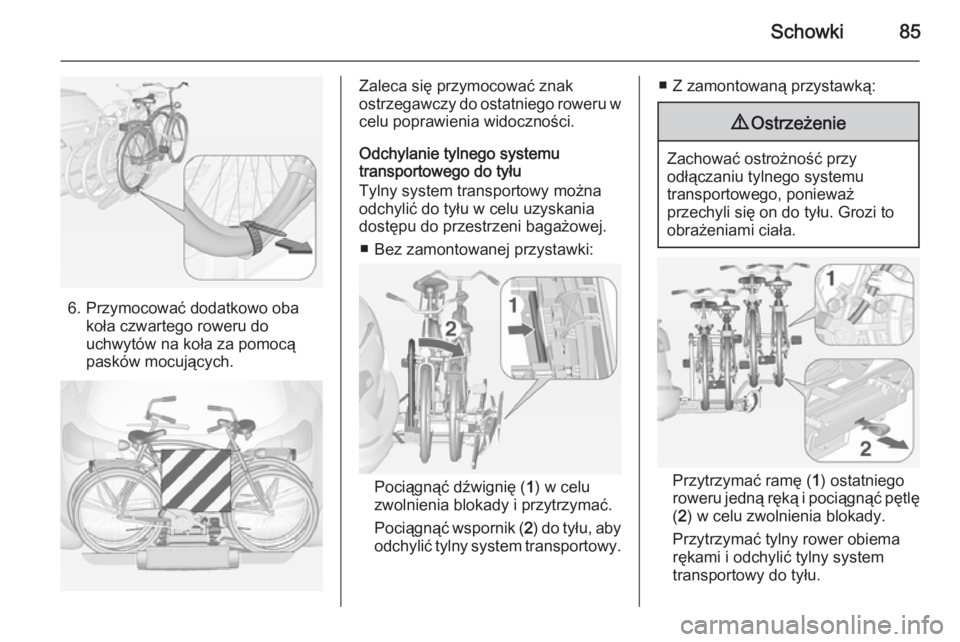

6. Przymocować dodatkowo obakoła czwartego roweru do
uchwytów na koła za pomocą
pasków mocujących.
Zaleca się przymocować znak
ostrzegawczy do ostatniego roweru w celu poprawienia widoczności.
Odchylanie tylnego systemu
transportowego do tyłu
Tylny system transportowy można
odchylić do tyłu w celu uzyskania
dostępu do przestrzeni bagażowej.
■ Bez zamontowanej przystawki:
Pociągnąć dźwignię ( 1) w celu
zwolnienia blokady i przytrzymać.
Pociągnąć wspornik ( 2) do tyłu, aby
odchylić tylny system transportowy.
■ Z zamontowaną przystawką:9 Ostrzeżenie
Zachować ostrożność przy
odłączaniu tylnego systemu
transportowego, ponieważ
przechyli się on do tyłu. Grozi to obrażeniami ciała.
Przytrzymać ramę ( 1) ostatniego
roweru jedną ręką i pociągnąć pętlę
( 2 ) w celu zwolnienia blokady.
Przytrzymać tylny rower obiema
rękami i odchylić tylny system
transportowy do tyłu.

86Schowki
W celu poprawienia widoczności,tylne światła samochodu zostają
włączone na czas odchylenia tylnego
systemu transportowego do tyłu.9 Ostrzeżenie
Przy składaniu tylnego systemu
transportowego upewnić się, że
został bezpiecznie zamocowany.
Zdejmowanie rowerów
Rozpiąć paski na obu kołach roweru.
Obrócić pokrętło w lewo i zdjąć
uchwyty mocujące.

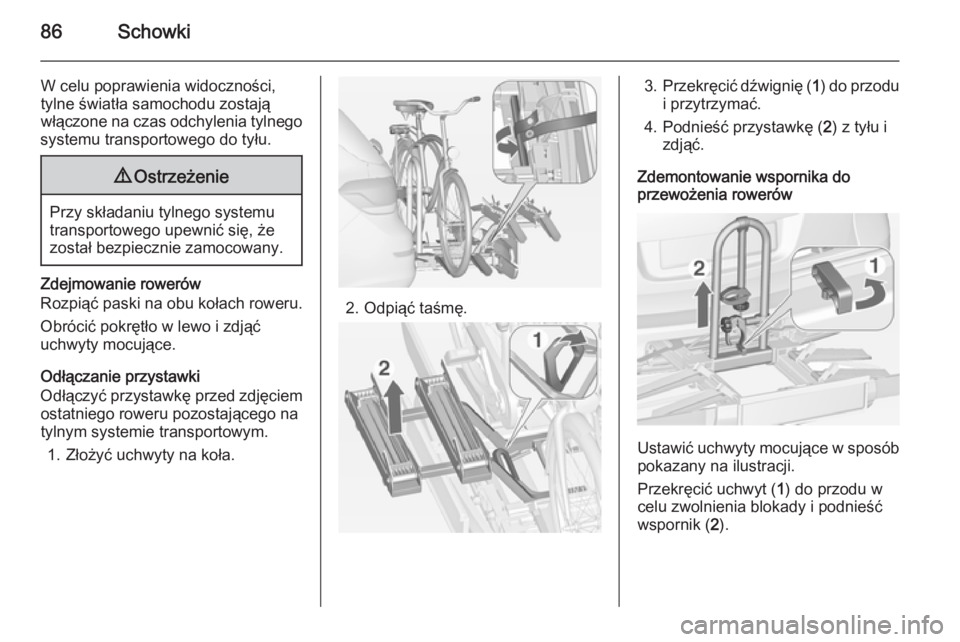

Odłączanie przystawki
Odłączyć przystawkę przed zdjęciem ostatniego roweru pozostającego natylnym systemie transportowym.
1. Złożyć uchwyty na koła.
2. Odpiąć taśmę.
3. Przekręcić dźwignię ( 1) do przodu
i przytrzymać.
4. Podnieść przystawkę ( 2) z tyłu i
zdjąć.
Zdemontowanie wspornika do
przewożenia rowerów
Ustawić uchwyty mocujące w sposób
pokazany na ilustracji.
Przekręcić uchwyt ( 1) do przodu w
celu zwolnienia blokady i podnieść wspornik ( 2).

Schowki87

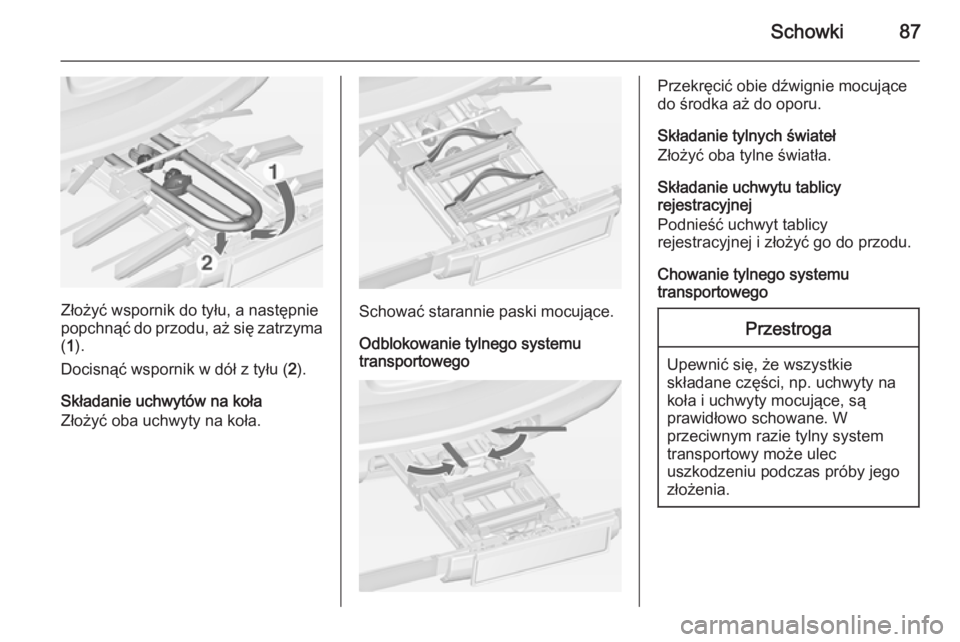

Złożyć wspornik do tyłu, a następnie
popchnąć do przodu, aż się zatrzyma ( 1 ).
Docisnąć wspornik w dół z tyłu ( 2).
Składanie uchwytów na koła
Złożyć oba uchwyty na koła.Schować starannie paski mocujące.
Odblokowanie tylnego systemu
transportowego
Przekręcić obie dźwignie mocujące
do środka aż do oporu.
Składanie tylnych świateł
Złożyć oba tylne światła.
Składanie uchwytu tablicy
rejestracyjnej
Podnieść uchwyt tablicy
rejestracyjnej i złożyć go do przodu.
Chowanie tylnego systemu
transportowegoPrzestroga
Upewnić się, że wszystkie
składane części, np. uchwyty na
koła i uchwyty mocujące, są
prawidłowo schowane. W
przeciwnym razie tylny system
transportowy może ulec
uszkodzeniu podczas próby jego
złożenia.

88Schowki
Popchnąć dźwignię zwalniającą do
góry i przytrzymać ją w tej pozycji.
Nieznacznie unieść tylny system
transportowy i wepchnąć do
zderzaka, tak aby się zablokował.
Dźwignia zwalniająca musi powrócić
w położenie wyjściowe.
9 Ostrzeżenie
Jeśli systemu nie można
poprawnie zablokować,
skorzystać z pomocy serwisu.

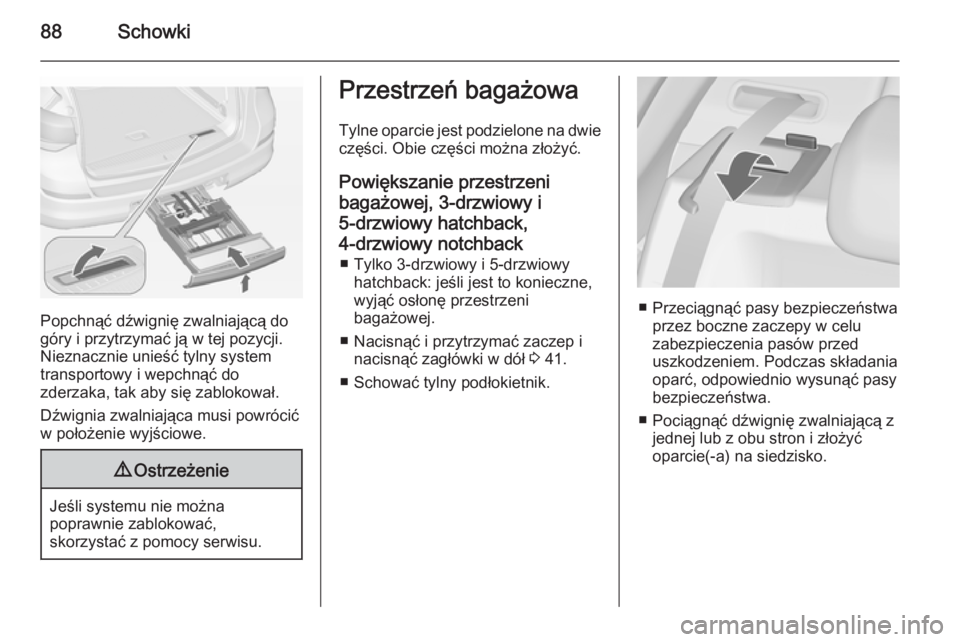

Przestrzeń bagażowa
Tylne oparcie jest podzielone na dwieczęści. Obie części można złożyć.
Powiększanie przestrzeni bagażowej, 3-drzwiowy i
5-drzwiowy hatchback,
4-drzwiowy notchback ■ Tylko 3-drzwiowy i 5-drzwiowy hatchback: jeśli jest to konieczne,
wyjąć osłonę przestrzeni
bagażowej.
■ Nacisnąć i przytrzymać zaczep i nacisnąć zagłówki w dół 3 41.
■ Schować tylny podłokietnik.
■ Przeciągnąć pasy bezpieczeństwa przez boczne zaczepy w celu
zabezpieczenia pasów przed
uszkodzeniem. Podczas składania
oparć, odpowiednio wysunąć pasy
bezpieczeństwa.
■ Pociągnąć dźwignię zwalniającą z jednej lub z obu stron i złożyć
oparcie(-a) na siedzisko.
