Autóápolás259
3 ajtós ferdehátú
1.Oldja le fedelet az adott oldalon és
távolítsa el.
2. Kézzel csavarja le belülről mindkét műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Húzza le a kábelcsatlakozót a foglalatról.
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
változat világító diódával (LED)

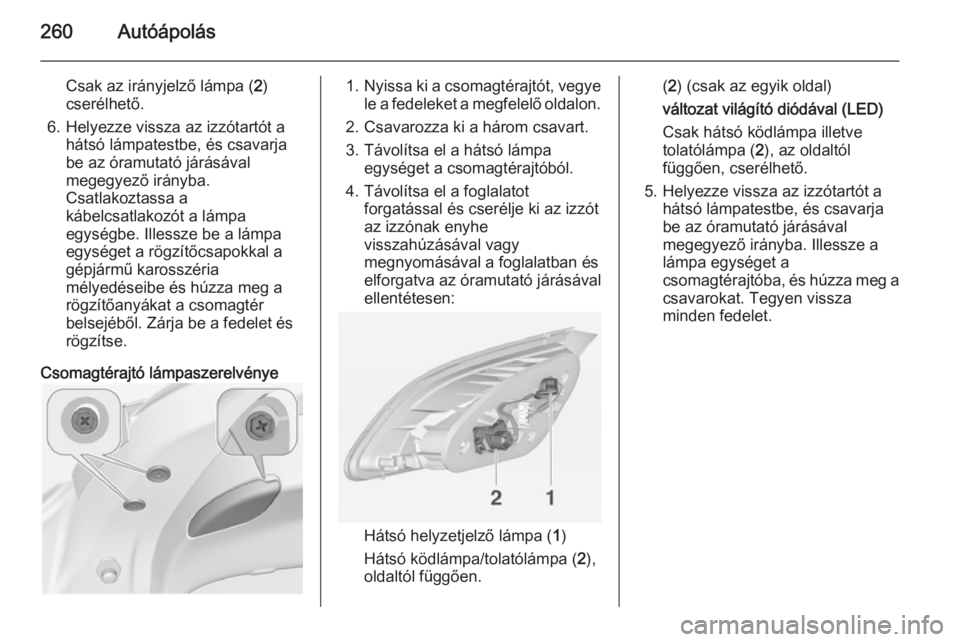

260Autóápolás
Csak az irányjelző lámpa (2)
cserélhető.
6. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba.
Csatlakoztassa a
kábelcsatlakozót a lámpa
egységbe. Illessze be a lámpa
egységet a rögzítőcsapokkal a gépjármű karosszéria
mélyedéseibe és húzza meg a
rögzítőanyákat a csomagtér
belsejéből. Zárja be a fedelet és
rögzítse.
Csomagtérajtó lámpaszerelvénye1. Nyissa ki a csomagtérajtót, vegye
le a fedeleket a megfelelő oldalon.
2. Csavarozza ki a három csavart.
3. Távolítsa el a hátsó lámpa egységet a csomagtérajtóból.
4. Távolítsa el a foglalatot forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
( 2 ) (csak az egyik oldal)
változat világító diódával (LED)
Csak hátsó ködlámpa illetve
tolatólámpa ( 2), az oldaltól
függően, cserélhető.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja
be az óramutató járásával
megegyező irányba. Illessze a
lámpa egységet a
csomagtérajtóba, és húzza meg a
csavarokat. Tegyen vissza
minden fedelet.

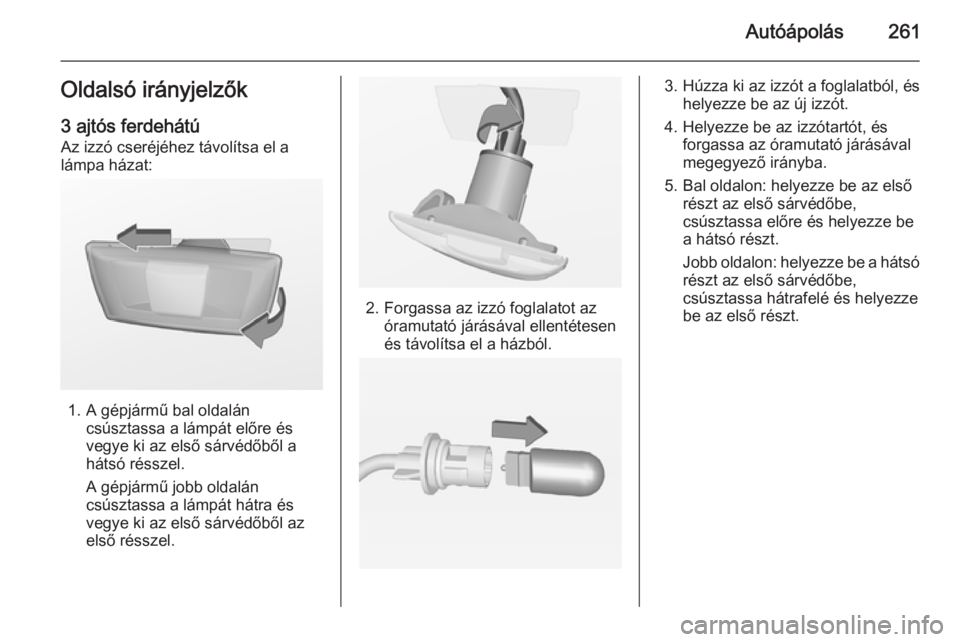

Autóápolás261Oldalsó irányjelzők3 ajtós ferdehátú
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. A gépjármű bal oldalán csúsztassa a lámpát előre és
vegye ki az első sárvédőből a
hátsó résszel.
A gépjármű jobb oldalán
csúsztassa a lámpát hátra és
vegye ki az első sárvédőből az
első résszel.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesen
és távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Bal oldalon: helyezze be az első részt az első sárvédőbe,
csúsztassa előre és helyezze be
a hátsó részt.
Jobb oldalon: helyezze be a hátsó részt az első sárvédőbe,
csúsztassa hátrafelé és helyezze
be az első részt.

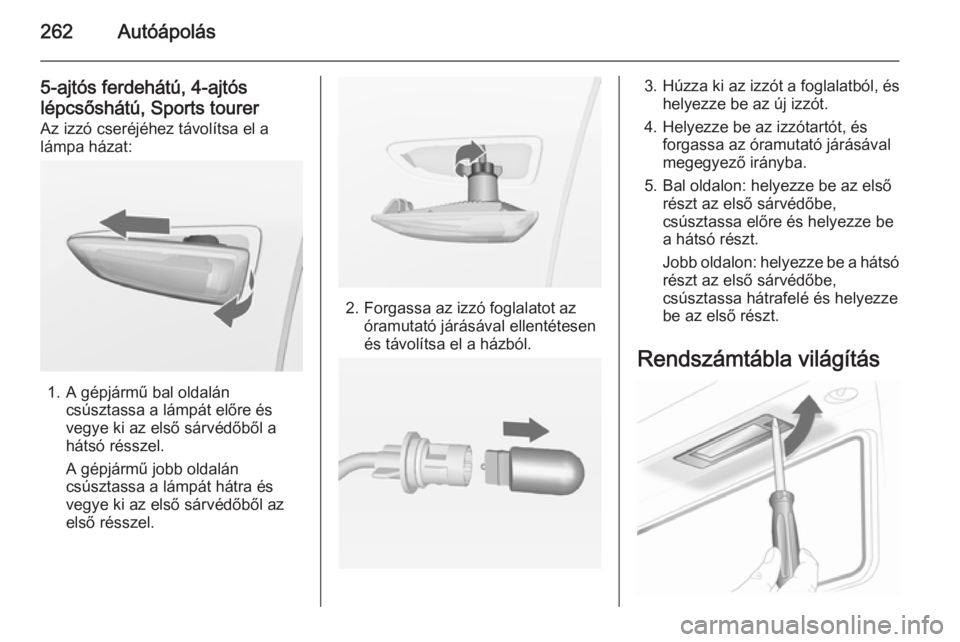

262Autóápolás
5-ajtós ferdehátú, 4-ajtóslépcsőshátú, Sports tourer
Az izzó cseréjéhez távolítsa el a
lámpa házat:
1. A gépjármű bal oldalán csúsztassa a lámpát előre és
vegye ki az első sárvédőből a
hátsó résszel.
A gépjármű jobb oldalán
csúsztassa a lámpát hátra és
vegye ki az első sárvédőből az
első résszel.
2. Forgassa az izzó foglalatot az óramutató járásával ellentétesen
és távolítsa el a házból.
3. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Bal oldalon: helyezze be az első részt az első sárvédőbe,
csúsztassa előre és helyezze be
a hátsó részt.
Jobb oldalon: helyezze be a hátsó részt az első sárvédőbe,
csúsztassa hátrafelé és helyezze
be az első részt.
Rendszámtábla világítás

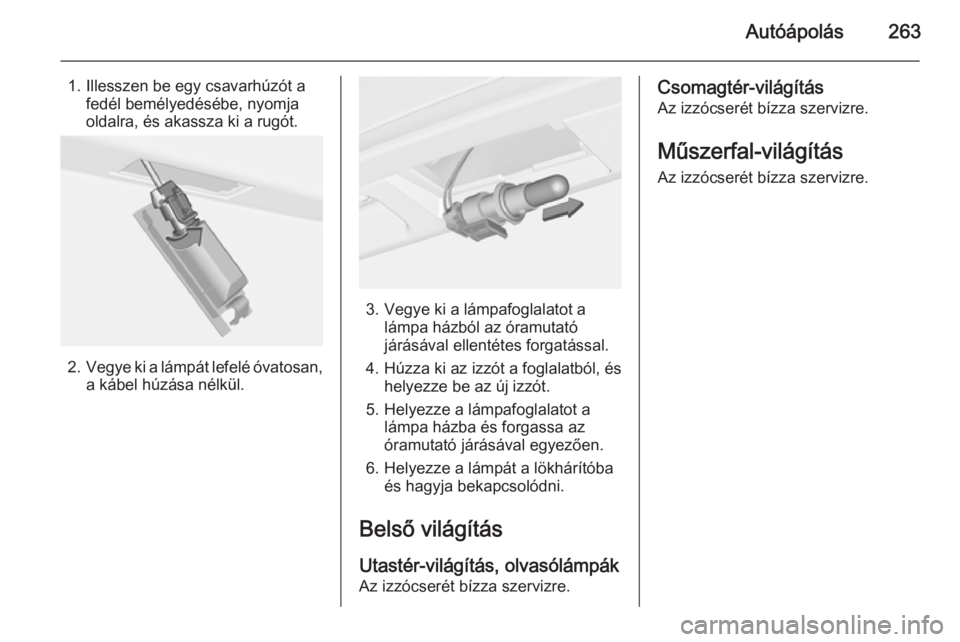

Autóápolás263
1. Illesszen be egy csavarhúzót afedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé óvatosan,
a kábel húzása nélkül.
3. Vegye ki a lámpafoglalatot a lámpa házból az óramutató
járásával ellentétes forgatással.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Helyezze a lámpafoglalatot a lámpa házba és forgassa az
óramutató járásával egyezően.
6. Helyezze a lámpát a lökhárítóba és hagyja bekapcsolódni.
Belső világítás
Utastér-világítás, olvasólámpák Az izzócserét bízza szervizre.
Csomagtér-világítás
Az izzócserét bízza szervizre.
Műszerfal-világítás
Az izzócserét bízza szervizre.

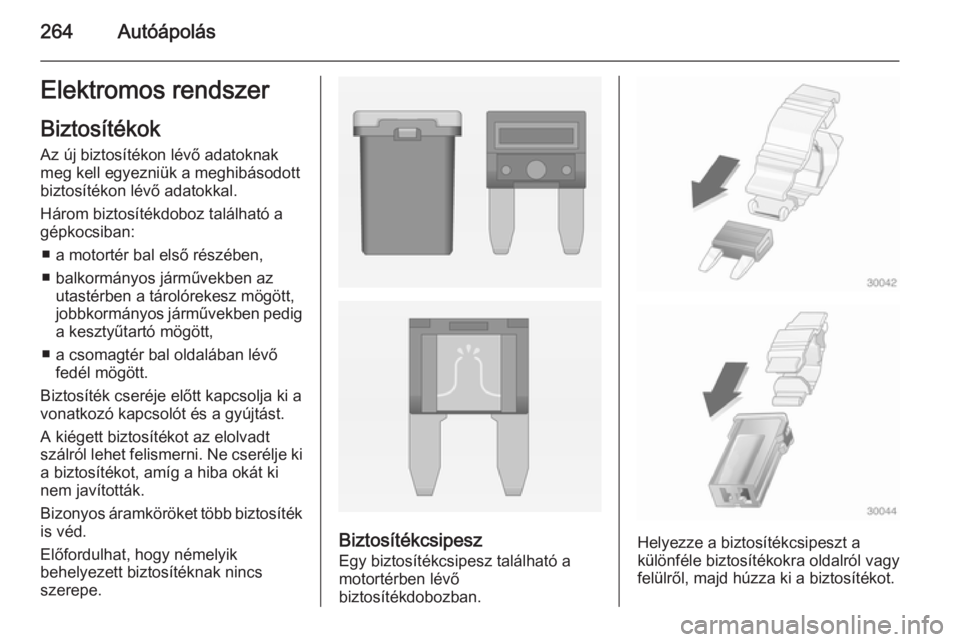

264AutóápolásElektromos rendszerBiztosítékok
Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
Három biztosítékdoboz található a
gépkocsiban:
■ a motortér bal első részében,
■ balkormányos járművekben az utastérben a tárolórekesz mögött,
jobbkormányos járművekben pedig a kesztyűtartó mögött,
■ a csomagtér bal oldalában lévő fedél mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót és a gyújtást.
A kiégett biztosítékot az elolvadt
szálról lehet felismerni. Ne cserélje ki
a biztosítékot, amíg a hiba okát ki
nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Előfordulhat, hogy némelyik
behelyezett biztosítéknak nincs
szerepe.
Biztosítékcsipesz
Egy biztosítékcsipesz található a
motortérben lévő
biztosítékdobozban.Helyezze a biztosítékcsipeszt a
különféle biztosítékokra oldalról vagy
felülről, majd húzza ki a biztosítékot.

Autóápolás265Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
SzámÁramkör1Motor vezérlőegység2Lambda-szonda3Üzemanyag-befecsken‐
dezés, gyújtásrendszer4Üzemanyag-befecsken‐
dezés, gyújtásrendszer5–6Tükörfűtés, riasztóberen‐
dezés7Ventilátorvezérlés, motorve‐
zérlő modul, sebességváltó-
vezérlő modul8Lambda-szonda, motorhűtés9Hátsó ablak érzékelő10Járműakkumulátor-érzékelő11Csomagtérajtó zár12Adaptív első világítás, auto‐
matikus fényszóróvezérlés13ABS14Hátsó ablaktörlő15Motor vezérlőegység16Indítómotor

266Autóápolás
SzámÁramkör17Sebességváltó vezérlő‐
egység18Hátsó ablakfűtés19Első elektromos ablakemelők20Hátsó elektromos ablake‐
melők21Hátsó elektromos központ22Bal oldali távolsági fényszóró
(Halogén)23Fényszórómosó rendszer24Jobb oldali tompított fény‐
szóró (Xenon)25Bal oldali tompított fényszóró
(Xenon)26Első ködlámpák27Dízelüzemanyag-fűtés28Start/stop rendszer29Elektromos rögzítőfék30ABS31Adaptív sebességtartó auto‐
matika32LégzsákSzámÁramkör33Adaptív első világítás, auto‐
matikus fényszóróvezérlés34Kipufogógáz-visszavezetés35Külső tükör, esőérzékelő36Hőmérséklet-szabályozás37Tankszellőztető tekercs38Vákuumszivattyú39Központi vezérlőmodul40Szélvédőmosó, hátsó ablak‐
mosó rendszer41Jobb oldali távolsági fény‐
szóró (Halogén)42Hűtőventilátor43Ablaktörlő44Ablaktörlő45Hűtőventilátor46–47Kürt48Hűtőventilátor49Üzemanyag-szivattyú50Fényszórómagasság-állítás,
adaptív első világításSzámÁramkör51Hűtőrács-lezárás52Kiegészítő fűtés, dízelmotor53Sebességváltó-vezérlő
modul, motorvezérlő modul54Vákuumszivattyú, műszer‐
csoport, fűtő, szellőztető,
légkondicionáló rendszer
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

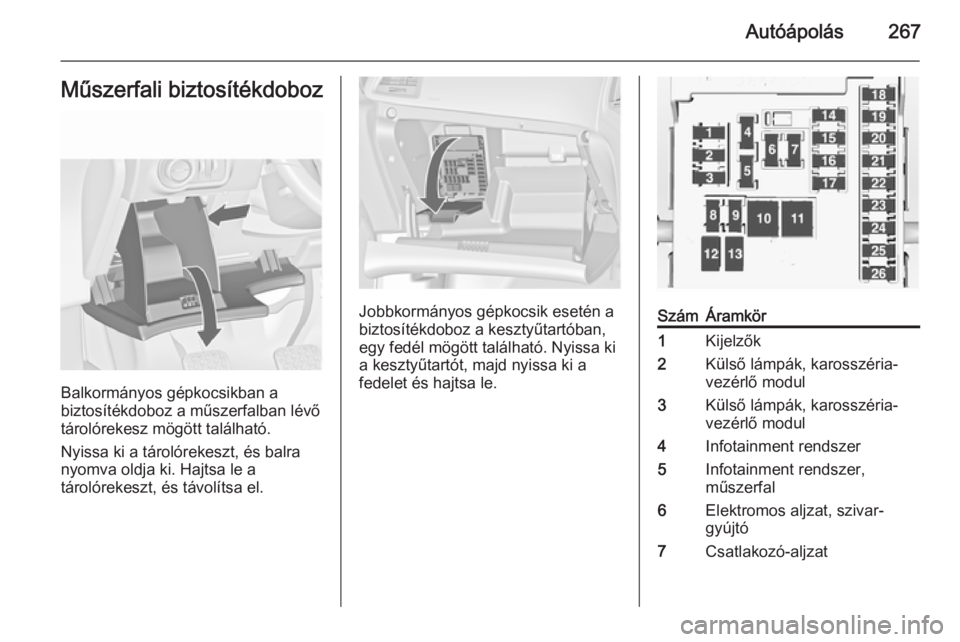

Autóápolás267Műszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
tárolórekesz mögött található.
Nyissa ki a tárolórekeszt, és balra
nyomva oldja ki. Hajtsa le a
tárolórekeszt, és távolítsa el.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
SzámÁramkör1Kijelzők2Külső lámpák, karosszéria-
vezérlő modul3Külső lámpák, karosszéria-
vezérlő modul4Infotainment rendszer5Infotainment rendszer,
műszerfal6Elektromos aljzat, szivar‐
gyújtó7Csatlakozó-aljzat

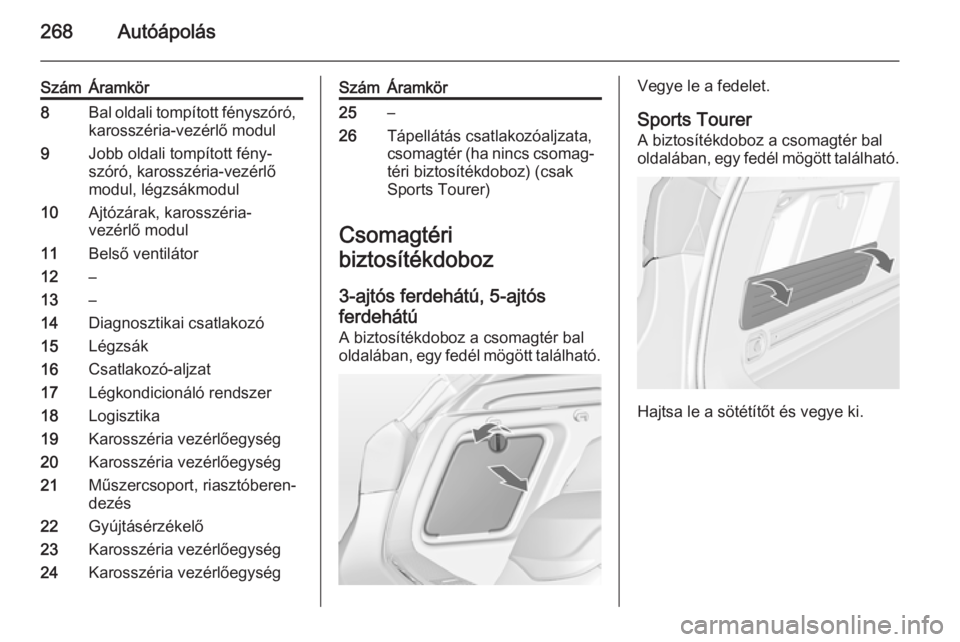

268Autóápolás
SzámÁramkör8Bal oldali tompított fényszóró,karosszéria-vezérlő modul9Jobb oldali tompított fény‐
szóró, karosszéria-vezérlő
modul, légzsákmodul10Ajtózárak, karosszéria-
vezérlő modul11Belső ventilátor12–13–14Diagnosztikai csatlakozó15Légzsák16Csatlakozó-aljzat17Légkondicionáló rendszer18Logisztika19Karosszéria vezérlőegység20Karosszéria vezérlőegység21Műszercsoport, riasztóberen‐
dezés22Gyújtásérzékelő23Karosszéria vezérlőegység24Karosszéria vezérlőegységSzámÁramkör25–26Tápellátás csatlakozóaljzata,
csomagtér (ha nincs csomag‐
téri biztosítékdoboz) (csak
Sports Tourer)
Csomagtéri
biztosítékdoboz
3-ajtós ferdehátú, 5-ajtósferdehátú
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Vegye le a fedelet.
Sports Tourer
A biztosítékdoboz a csomagtér bal
oldalában, egy fedél mögött található.
Hajtsa le a sötétítőt és vegye ki.
