Autóápolás249
3.Csavarozza ki a három csavart és
távolítsa el a ködlámpa egységet
a lökhárítóból.
4. Fordítsa el a foglalatot az óramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
5. A rögzítőfület megnyomva vegye le a foglalatot az elektromoscsatlakozóról.
6. Cserélje ki és helyezze be az izzófoglalatot a fényszóróba,
forgassa a foglalatot az óramutató
járásával egyezően és
csatlakoztassa a dugós
csatlakozót.
7. Helyezze a ködlámpa egységet a lökhárítóba és rögzítse három
csavarral.
8. Helyezze az irányjelző lámpa egységet a lökhárítóba és
rögzítse két csavarral.
9. Pattintsa be mindkét sapkát.
3 ajtós ferdehátú
1. Pattintsa ki a fedelet a mélyedésbe dugott
csavarhúzóval, és vegye le.
2. Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.

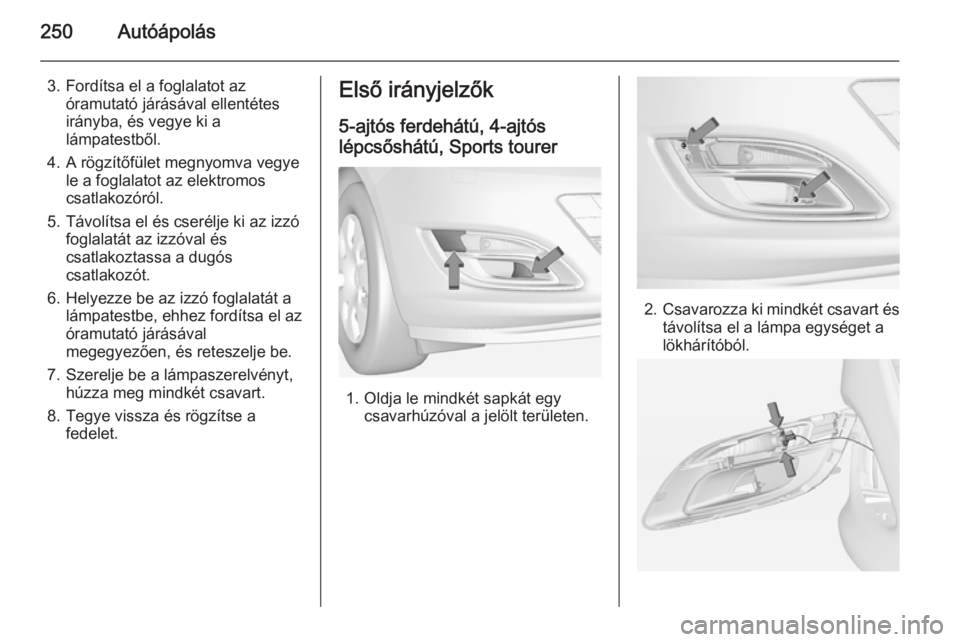

250Autóápolás
3. Fordítsa el a foglalatot azóramutató járásával ellentétes
irányba, és vegye ki a
lámpatestből.
4. A rögzítőfület megnyomva vegye le a foglalatot az elektromos
csatlakozóról.
5. Távolítsa el és cserélje ki az izzó foglalatát az izzóval és
csatlakoztassa a dugós
csatlakozót.
6. Helyezze be az izzó foglalatát a lámpatestbe, ehhez fordítsa el az
óramutató járásával
megegyezően, és reteszelje be.
7. Szerelje be a lámpaszerelvényt, húzza meg mindkét csavart.
8. Tegye vissza és rögzítse a fedelet.Első irányjelzők
5-ajtós ferdehátú, 4-ajtós lépcsőshátú, Sports tourer
1. Oldja le mindkét sapkát egy csavarhúzóval a jelölt területen.
2.Csavarozza ki mindkét csavart és
távolítsa el a lámpa egységet a
lökhárítóból.

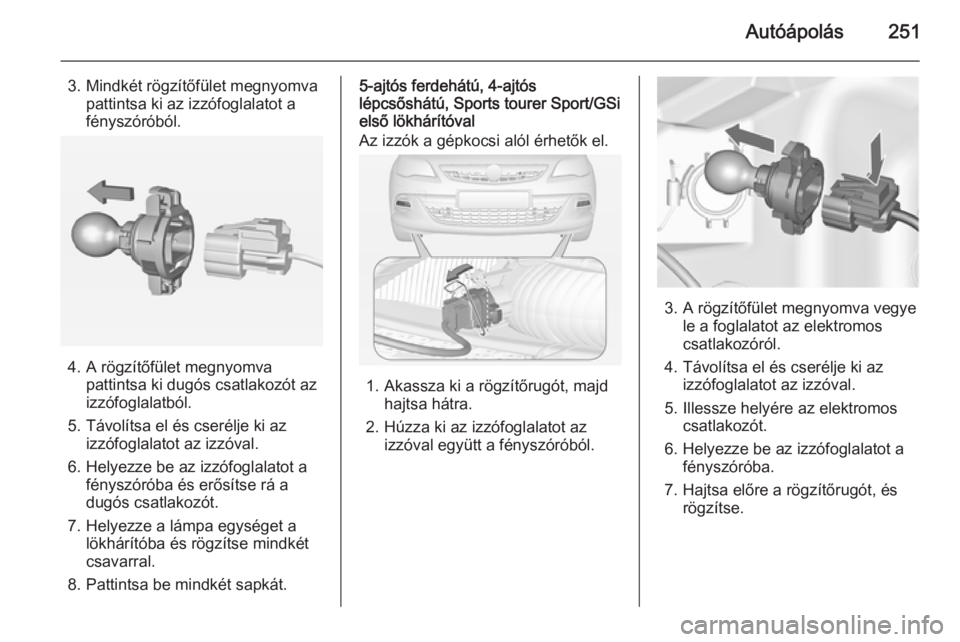

Autóápolás251
3. Mindkét rögzítőfület megnyomvapattintsa ki az izzófoglalatot a
fényszóróból.
4. A rögzítőfület megnyomva pattintsa ki dugós csatlakozót az
izzófoglalatból.
5. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
6. Helyezze be az izzófoglalatot a fényszóróba és erősítse rá a
dugós csatlakozót.
7. Helyezze a lámpa egységet a lökhárítóba és rögzítse mindkét
csavarral.
8. Pattintsa be mindkét sapkát.
5-ajtós ferdehátú, 4-ajtós
lépcsőshátú, Sports tourer Sport/GSi
első lökhárítóval
Az izzók a gépkocsi alól érhetők el.
1. Akassza ki a rögzítőrugót, majd hajtsa hátra.
2. Húzza ki az izzófoglalatot az izzóval együtt a fényszóróból.
3. A rögzítőfület megnyomva vegyele a foglalatot az elektromos
csatlakozóról.
4. Távolítsa el és cserélje ki az izzófoglalatot az izzóval.
5. Illessze helyére az elektromos csatlakozót.
6. Helyezze be az izzófoglalatot a fényszóróba.
7. Hajtsa előre a rögzítőrugót, és rögzítse.

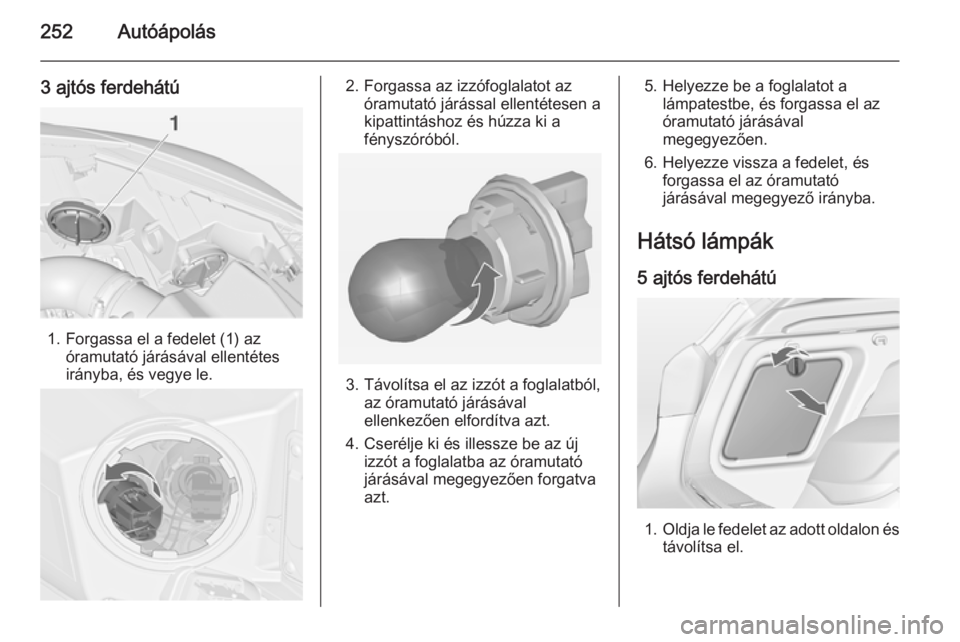

252Autóápolás
3 ajtós ferdehátú
1. Forgassa el a fedelet (1) azóramutató járásával ellentétes
irányba, és vegye le.
2. Forgassa az izzófoglalatot az óramutató járással ellentétesen a
kipattintáshoz és húzza ki a fényszóróból.
3. Távolítsa el az izzót a foglalatból, az óramutató járásávalellenkezően elfordítva azt.
4. Cserélje ki és illessze be az új izzót a foglalatba az óramutató
járásával megegyezően forgatva
azt.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze vissza a fedelet, és forgassa el az óramutató
járásával megegyező irányba.
Hátsó lámpák 5 ajtós ferdehátú
1. Oldja le fedelet az adott oldalon és
távolítsa el.

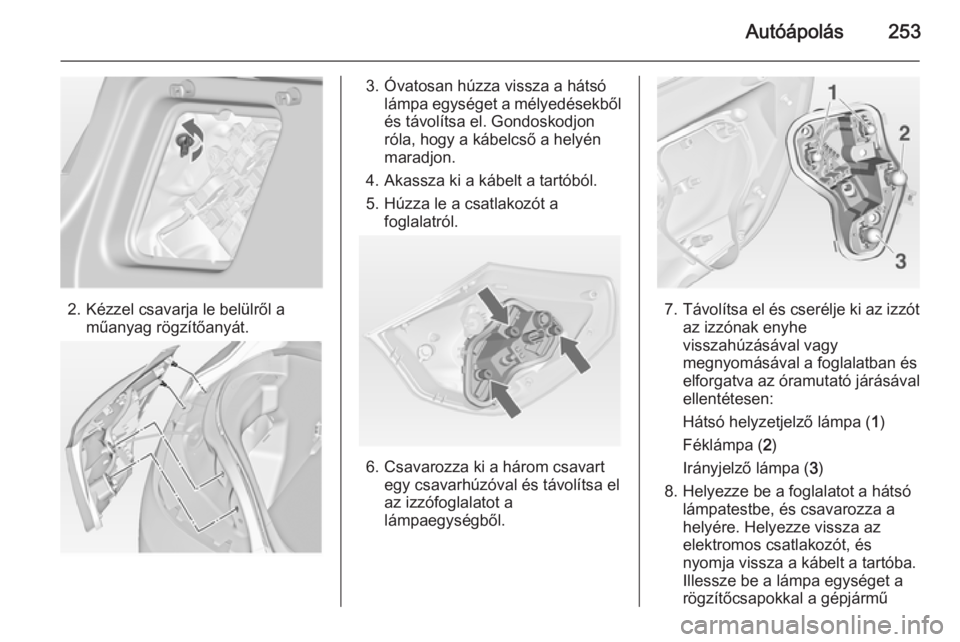

Autóápolás253
2. Kézzel csavarja le belülről aműanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
4. Akassza ki a kábelt a tartóból. 5. Húzza le a csatlakozót a foglalatról.
6. Csavarozza ki a három csavartegy csavarhúzóval és távolítsa elaz izzófoglalatot a
lámpaegységből.
7. Távolítsa el és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Féklámpa ( 2)
Irányjelző lámpa ( 3)
8. Helyezze be a foglalatot a hátsó lámpatestbe, és csavarozza a
helyére. Helyezze vissza az
elektromos csatlakozót, és
nyomja vissza a kábelt a tartóba.
Illessze be a lámpa egységet a
rögzítőcsapokkal a gépjármű

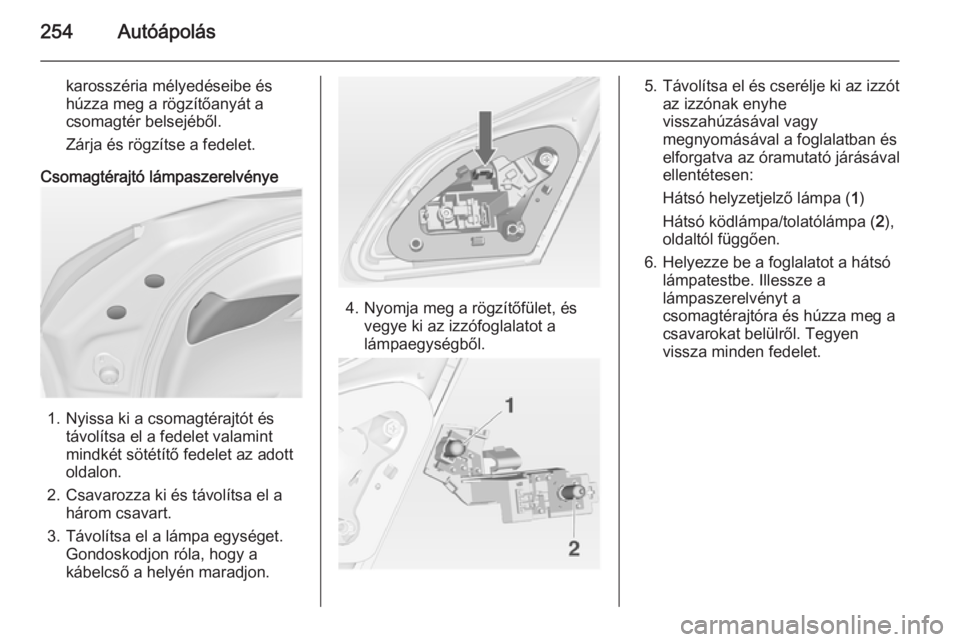

254Autóápolás
karosszéria mélyedéseibe és
húzza meg a rögzítőanyát a
csomagtér belsejéből.
Zárja és rögzítse a fedelet.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót és távolítsa el a fedelet valamint
mindkét sötétítő fedelet az adott
oldalon.
2. Csavarozza ki és távolítsa el a három csavart.
3. Távolítsa el a lámpa egységet. Gondoskodjon róla, hogy a
kábelcső a helyén maradjon.
4. Nyomja meg a rögzítőfület, és vegye ki az izzófoglalatot a
lámpaegységből.
5. Távolítsa el és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
6. Helyezze be a foglalatot a hátsó lámpatestbe. Illessze a
lámpaszerelvényt a
csomagtérajtóra és húzza meg a
csavarokat belülről. Tegyen
vissza minden fedelet.

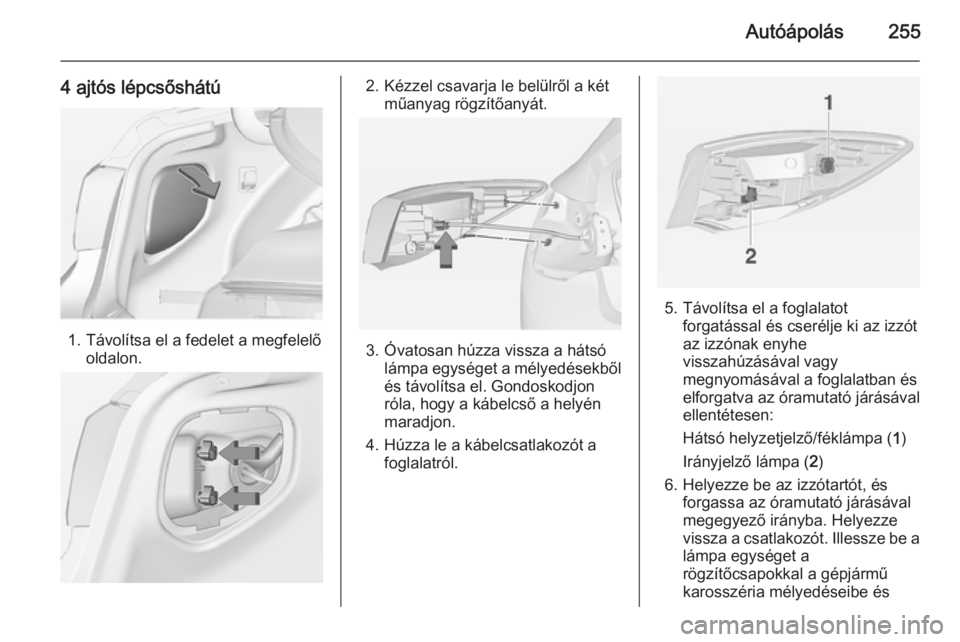

Autóápolás255
4 ajtós lépcsőshátú
1. Távolítsa el a fedelet a megfelelőoldalon.
2. Kézzel csavarja le belülről a két műanyag rögzítőanyát.
3. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
4. Húzza le a kábelcsatlakozót a foglalatról.
5. Távolítsa el a foglalatotforgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző/féklámpa ( 1)
Irányjelző lámpa ( 2)
6. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Helyezze
vissza a csatlakozót. Illessze be a lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és

256Autóápolás
húzza meg a rögzítőanyákat a
csomagtér belsejéből. Szerelje
vissza a fedelet.
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót, vegye
le a fedelet a megfelelő oldalon.
2. Távolítsa el a foglalatot forgatással és cserélje ki az izzótaz izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
3. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba. Szerelje
vissza a fedelet.
Sports Tourer
1. Bal oldalt hajtsa le a sötétítőt és vegye ki.

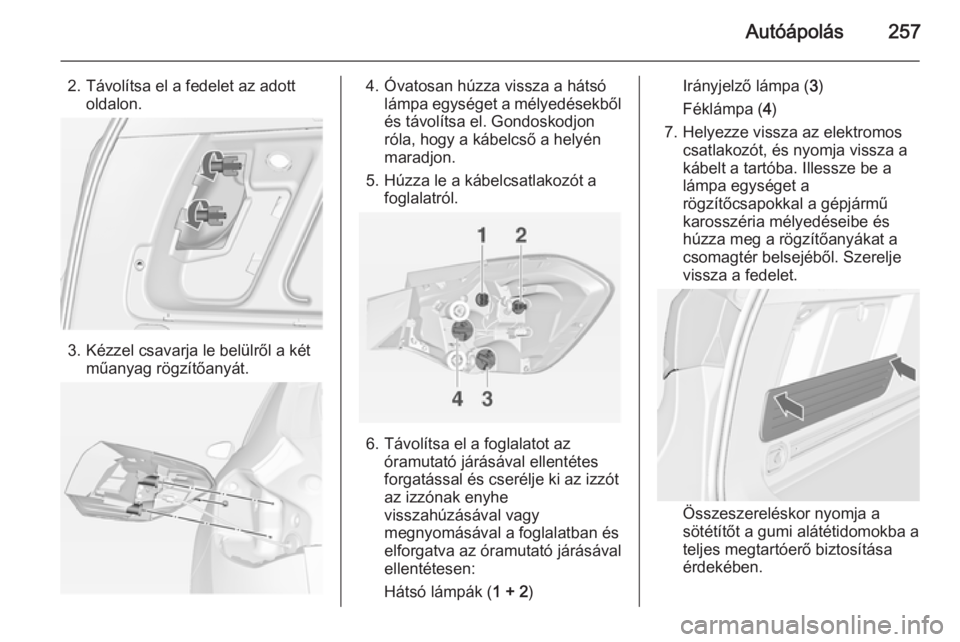

Autóápolás257
2. Távolítsa el a fedelet az adottoldalon.
3. Kézzel csavarja le belülről a két műanyag rögzítőanyát.
4. Óvatosan húzza vissza a hátsólámpa egységet a mélyedésekből
és távolítsa el. Gondoskodjon
róla, hogy a kábelcső a helyén
maradjon.
5. Húzza le a kábelcsatlakozót a foglalatról.
6. Távolítsa el a foglalatot azóramutató járásával ellentétes
forgatással és cserélje ki az izzót az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó lámpák ( 1 + 2)
Irányjelző lámpa ( 3)
Féklámpa ( 4)
7. Helyezze vissza az elektromos csatlakozót, és nyomja vissza a
kábelt a tartóba. Illessze be a
lámpa egységet a
rögzítőcsapokkal a gépjármű
karosszéria mélyedéseibe és
húzza meg a rögzítőanyákat a
csomagtér belsejéből. Szerelje
vissza a fedelet.
Összeszereléskor nyomja a
sötétítőt a gumi alátétidomokba a teljes megtartóerő biztosítása
érdekében.

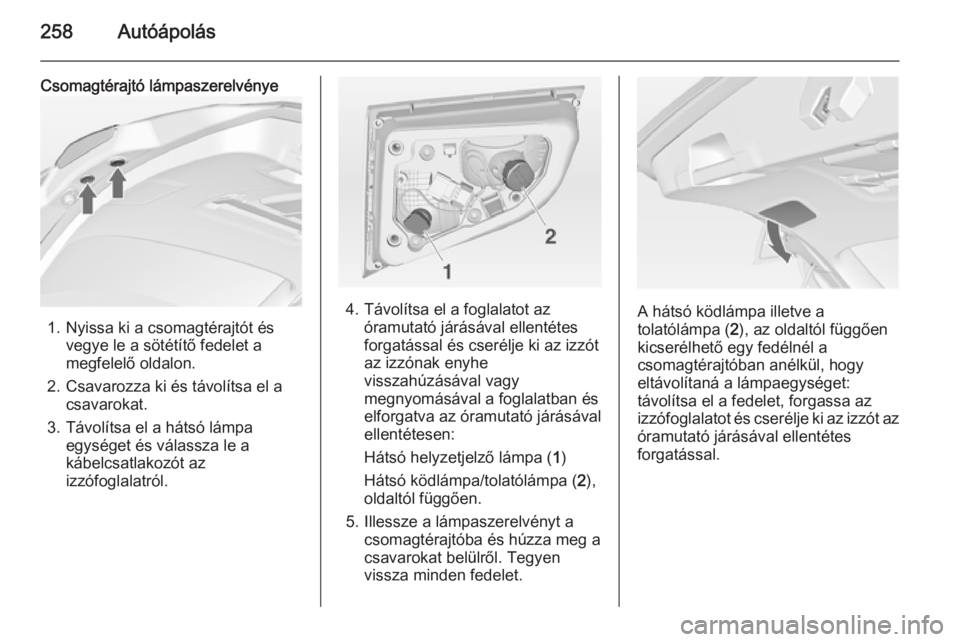

258Autóápolás
Csomagtérajtó lámpaszerelvénye
1. Nyissa ki a csomagtérajtót ésvegye le a sötétítő fedelet a
megfelelő oldalon.
2. Csavarozza ki és távolítsa el a csavarokat.
3. Távolítsa el a hátsó lámpa egységet és válassza le akábelcsatlakozót az
izzófoglalatról.
4. Távolítsa el a foglalatot az óramutató járásával ellentétes
forgatással és cserélje ki az izzót
az izzónak enyhe
visszahúzásával vagy
megnyomásával a foglalatban és
elforgatva az óramutató járásával
ellentétesen:
Hátsó helyzetjelző lámpa ( 1)
Hátsó ködlámpa/tolatólámpa ( 2),
oldaltól függően.
5. Illessze a lámpaszerelvényt a csomagtérajtóba és húzza meg a
csavarokat belülről. Tegyen
vissza minden fedelet.A hátsó ködlámpa illetve a
tolatólámpa ( 2), az oldaltól függően
kicserélhető egy fedélnél a
csomagtérajtóban anélkül, hogy
eltávolítaná a lámpaegységet:
távolítsa el a fedelet, forgassa az
izzófoglalatot és cserélje ki az izzót az óramutató járásával ellentétes
forgatással.
