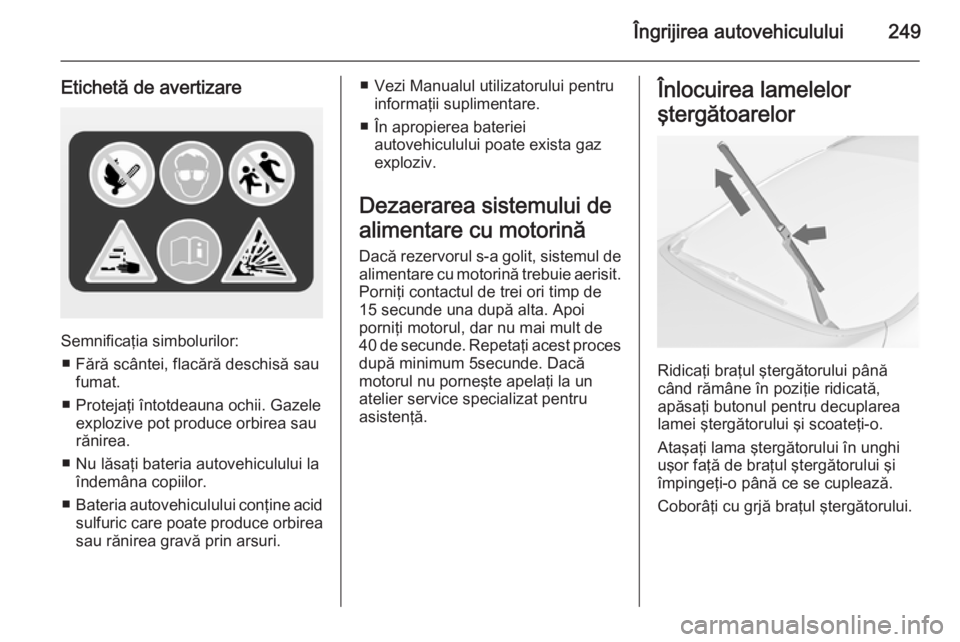

Îngrijirea autovehiculului249
Etichetă de avertizare
Semnificaţia simbolurilor:■ Fără scântei, flacără deschisă sau fumat.
■ Protejaţi întotdeauna ochii. Gazele explozive pot produce orbirea sau
rănirea.
■ Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
■ Bateria autovehiculului conţine acid
sulfuric care poate produce orbirea
sau rănirea gravă prin arsuri.
■ Vezi Manualul utilizatorului pentru
informaţii suplimentare.
■ În apropierea bateriei autovehiculului poate exista gaz
exploziv.
Dezaerarea sistemului de
alimentare cu motorină
Dacă rezervorul s-a golit, sistemul de
alimentare cu motorină trebuie aerisit.
Porniţi contactul de trei ori timp de
15 secunde una după alta. Apoi
porniţi motorul, dar nu mai mult de 40 de secunde. Repetaţi acest proces după minimum 5secunde. Dacă
motorul nu porneşte apelaţi la un
atelier service specializat pentru
asistenţă.Înlocuirea lamelelor
ştergătoarelor
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.

250Îngrijirea autovehiculului
Lamela ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţilamela ştergătorului conform figurii şi
scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Înlocuirea becului
Opriţi contactul şi dezactivaţi
comutatoarele respective sau
închideţi portierele.
Ţineţi un bec nou numai de bază! Nu atingeţi sticla becului cu mâinile
goale.
Pentru înlocuire, folosiţi numai
acelaşi tip de bec.
Înlocuiţi becurile farurilor din interiorul
compartimentului motorului.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.Farurile cu halogen
Hatchback cu 5 portiere, notchback cu patru portiere,Sports tourer
Faruri cu halogen cu becuri separate
pentru faza lungă şi faza scurtă.
Faza scurtă (1) bec exterior.
Faza lungă (2) bec interior.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3) .

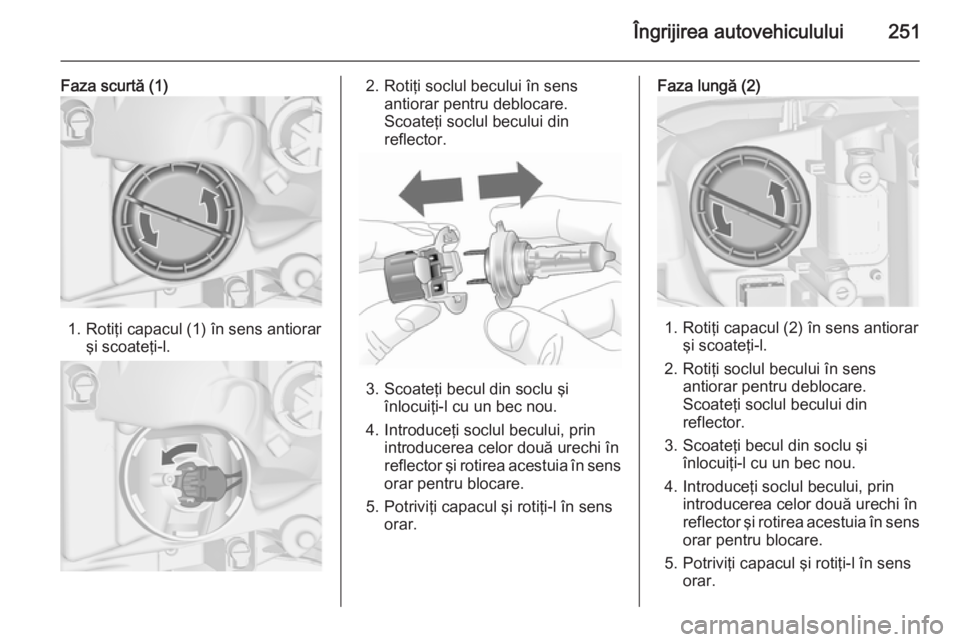

Îngrijirea autovehiculului251
Faza scurtă (1)
1. Rotiţi capacul (1) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
5. Potriviţi capacul şi rotiţi-l în sens orar.
Faza lungă (2)
1. Rotiţi capacul (2) în sens antiorar şi scoateţi-l.
2. Rotiţi soclul becului în sens antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
5. Potriviţi capacul şi rotiţi-l în sens orar.

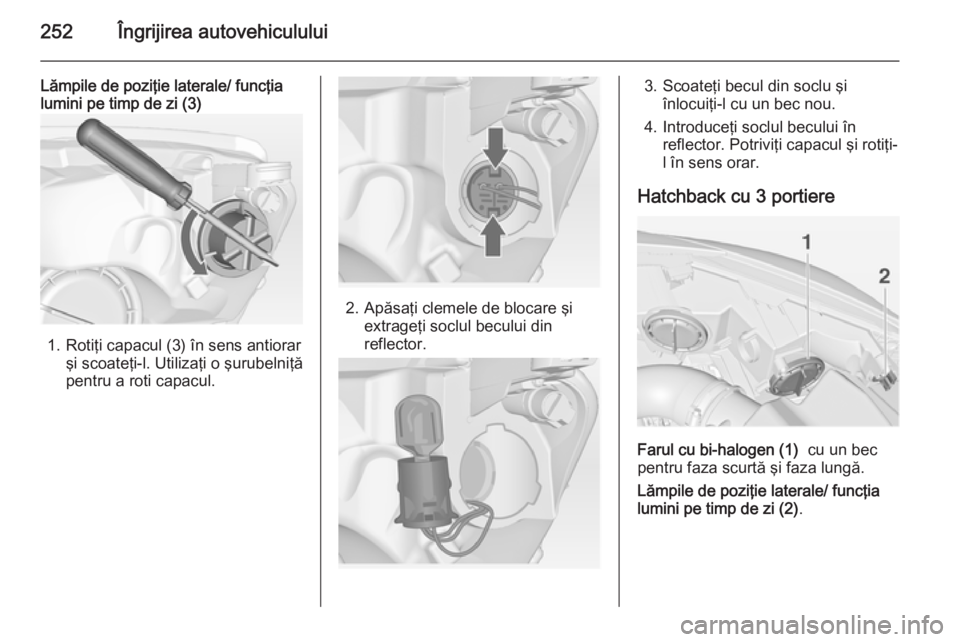

252Îngrijirea autovehiculului
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (3)
1. Rotiţi capacul (3) în sens antiorar
şi scoateţi-l. Utilizaţi o şurubelniţă
pentru a roti capacul.
2. Apăsaţi clemele de blocare şi extrageţi soclul becului din
reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului în reflector. Potriviţi capacul şi rotiţi-
l în sens orar.
Hatchback cu 3 portiere
Farul cu bi-halogen (1) cu un bec
pentru faza scurtă şi faza lungă.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2) .

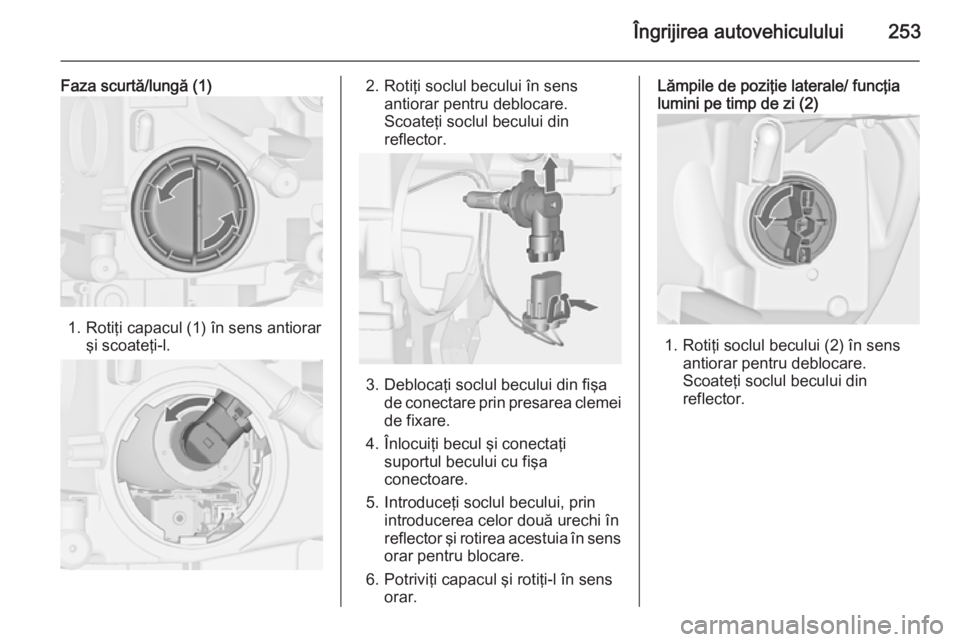

Îngrijirea autovehiculului253
Faza scurtă/lungă (1)
1. Rotiţi capacul (1) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie laterale/ funcţia
lumini pe timp de zi (2)
1. Rotiţi soclul becului (2) în sens
antiorar pentru deblocare.
Scoateţi soclul becului din
reflector.

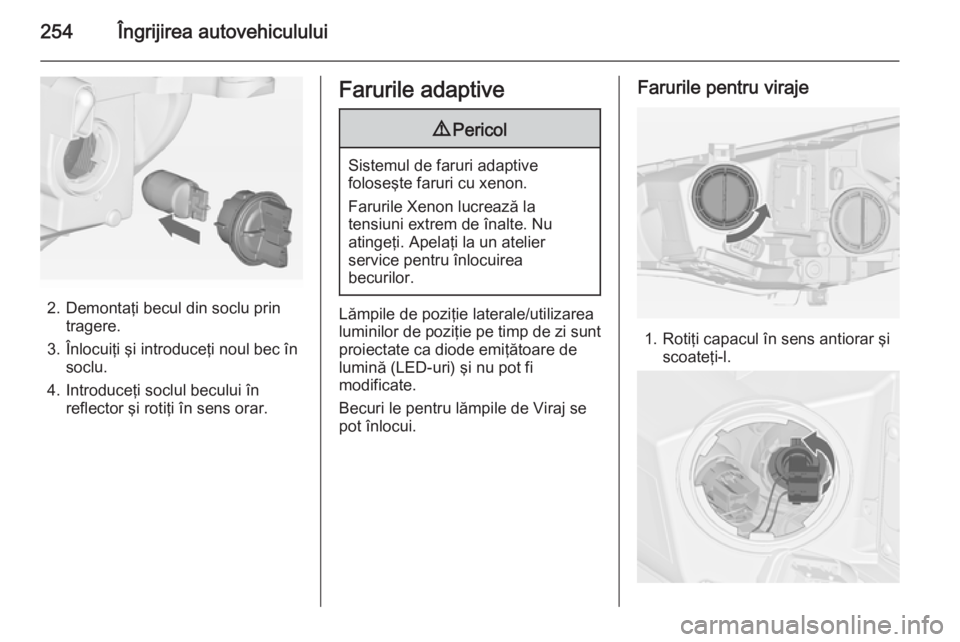

254Îngrijirea autovehiculului
2. Demontaţi becul din soclu printragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
Farurile adaptive9 Pericol
Sistemul de faruri adaptive
foloseşte faruri cu xenon.
Farurile Xenon lucrează la
tensiuni extrem de înalte. Nu
atingeţi. Apelaţi la un atelier
service pentru înlocuirea
becurilor.
Lămpile de poziţie laterale/utilizarea
luminilor de poziţie pe timp de zi sunt
proiectate ca diode emiţătoare de
lumină (LED-uri) şi nu pot fi
modificate.
Becuri le pentru lămpile de Viraj se
pot înlocui.
Farurile pentru viraje
1. Rotiţi capacul în sens antiorar şi scoateţi-l.

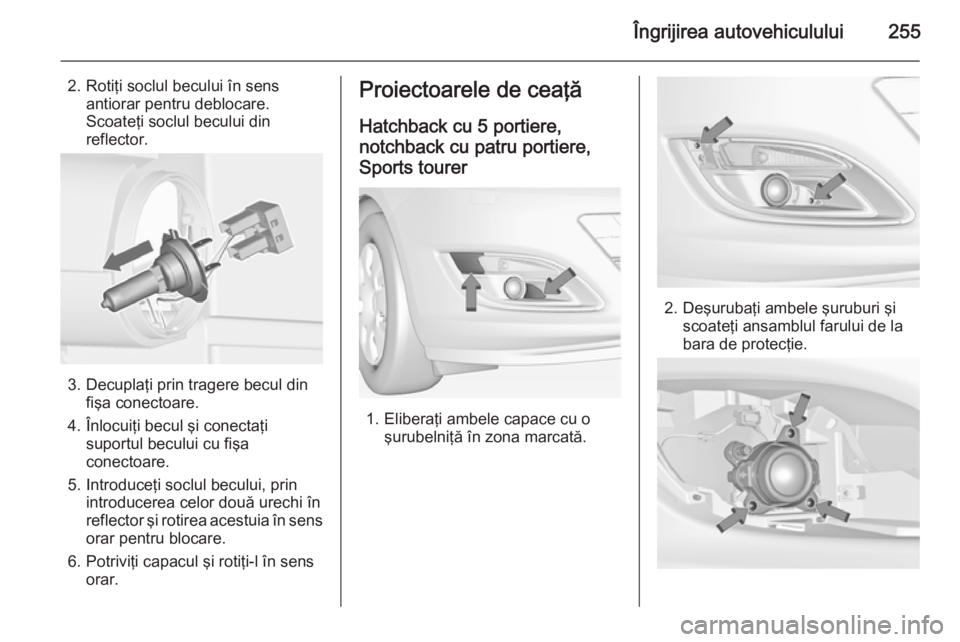

Îngrijirea autovehiculului255
2. Rotiţi soclul becului în sensantiorar pentru deblocare.
Scoateţi soclul becului din
reflector.
3. Decuplaţi prin tragere becul din fişa conectoare.
4. Înlocuiţi becul şi conectaţi suportul becului cu fişa
conectoare.
5. Introduceţi soclul becului, prin introducerea celor două urechi în
reflector şi rotirea acestuia în sens orar pentru blocare.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Proiectoarele de ceaţă
Hatchback cu 5 portiere, notchback cu patru portiere,Sports tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul farului de la
bara de protecţie.

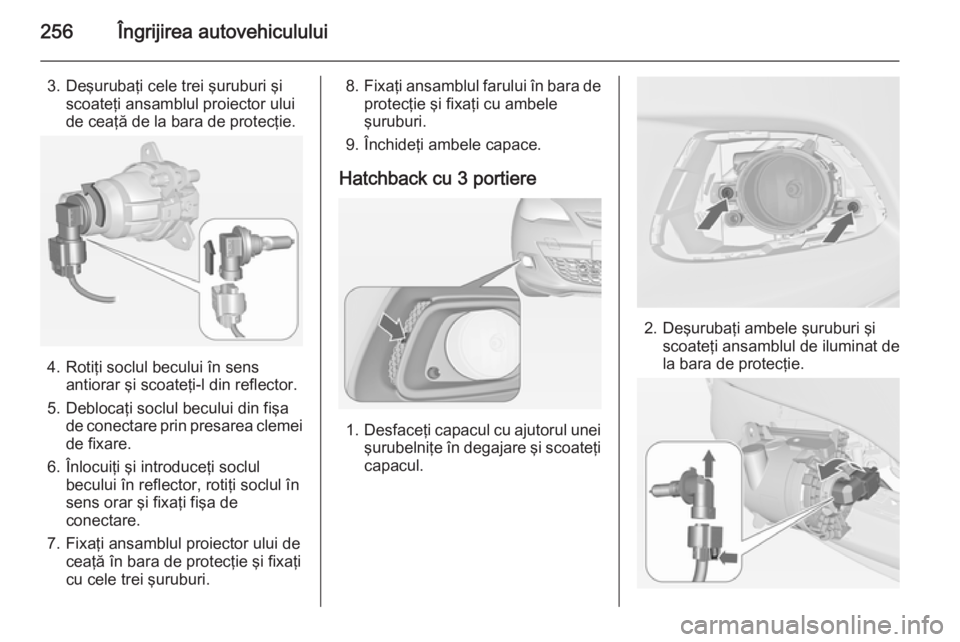

256Îngrijirea autovehiculului
3. Deşurubaţi cele trei şuruburi şiscoateţi ansamblul proiector ului
de ceaţă de la bara de protecţie.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l din reflector.
5. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
6. Înlocuiţi şi introduceţi soclul becului în reflector, rotiţi soclul în
sens orar şi fixaţi fişa de
conectare.
7. Fixaţi ansamblul proiector ului de ceaţă în bara de protecţie şi fixaţi
cu cele trei şuruburi.
8. Fixaţi ansamblul farului în bara de
protecţie şi fixaţi cu ambele
şuruburi.
9. Închideţi ambele capace.
Hatchback cu 3 portiere
1. Desfaceţi capacul cu ajutorul unei
şurubelniţe în degajare şi scoateţi capacul.
2. Deşurubaţi ambele şuruburi şi scoateţi ansamblul de iluminat de
la bara de protecţie.

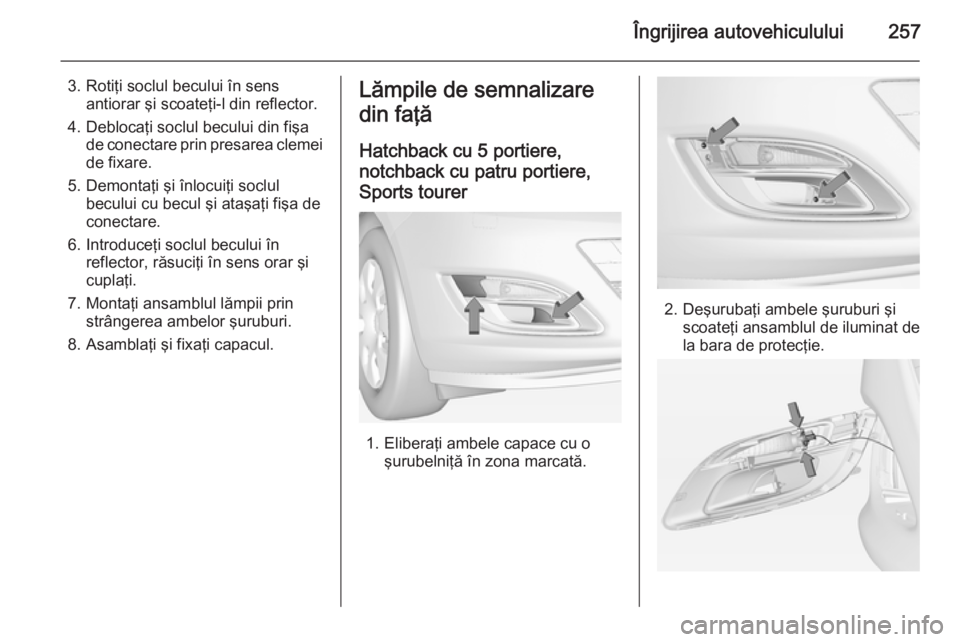

Îngrijirea autovehiculului257
3. Rotiţi soclul becului în sensantiorar şi scoateţi-l din reflector.
4. Deblocaţi soclul becului din fişa de conectare prin presarea clemei
de fixare.
5. Demontaţi şi înlocuiţi soclul becului cu becul şi ataşaţi fişa de
conectare.
6. Introduceţi soclul becului în reflector, răsuciţi în sens orar şi
cuplaţi.
7. Montaţi ansamblul lămpii prin strângerea ambelor şuruburi.
8. Asamblaţi şi fixaţi capacul.Lămpile de semnalizare
din faţă
Hatchback cu 5 portiere,
notchback cu patru portiere, Sports tourer
1. Eliberaţi ambele capace cu o şurubelniţă în zona marcată.
2. Deşurubaţi ambele şuruburi şiscoateţi ansamblul de iluminat de
la bara de protecţie.

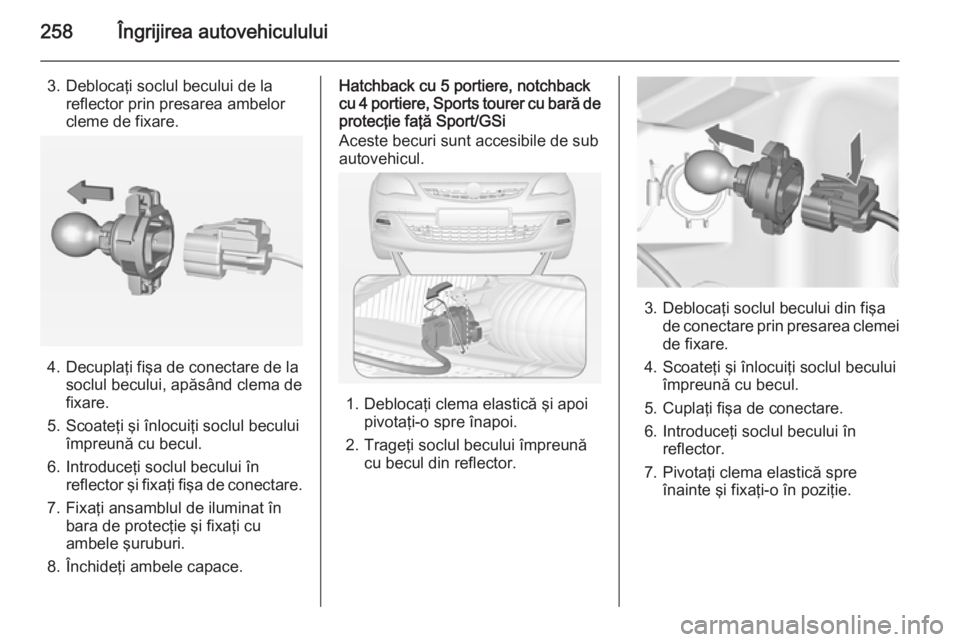

258Îngrijirea autovehiculului
3. Deblocaţi soclul becului de lareflector prin presarea ambelor
cleme de fixare.
4. Decuplaţi fişa de conectare de la soclul becului, apăsând clema de
fixare.
5. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
6. Introduceţi soclul becului în reflector şi fixaţi fişa de conectare.
7. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
ambele şuruburi.
8. Închideţi ambele capace.
Hatchback cu 5 portiere, notchback
cu 4 portiere, Sports tourer cu bară de
protecţie faţă Sport/GSi
Aceste becuri sunt accesibile de sub
autovehicul.
1. Deblocaţi clema elastică şi apoi pivotaţi-o spre înapoi.
2. Trageţi soclul becului împreună cu becul din reflector.
3. Deblocaţi soclul becului din fişade conectare prin presarea clemei
de fixare.
4. Scoateţi şi înlocuiţi soclul becului împreună cu becul.
5. Cuplaţi fişa de conectare.
6. Introduceţi soclul becului în reflector.
7. Pivotaţi clema elastică spre înainte şi fixaţi-o în poziţie.
