OPEL ASTRA J 2014 Manual de utilizare (in Romanian)

Îngrijirea autovehiculului259
Hatchback cu 3 portiere
1. Rotiţi capacul (1) în sens antiorarşi scoateţi-l.
2. Rotiţi soclul becului în sens anti-orar pentru a decupla şi a scoate
din reflector.
3. Demontaţi becul din soclu prin răsucire în sens invers acelor de
ceasornic.
4. Înlocuiţi şi introduceţi noul bec în soclu prin răsucire în sens orar.
5. Introduceţi soclul becului în reflector şi rotiţi în sens orar.
6. Potriviţi capacul şi rotiţi-l în sens orar.
Lămpile de poziţie din
spate
Hatchback cu 5 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.

260Îngrijirea autovehiculului
2. Deşurubaţi manual piuliţa defixare din plastic din interior.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi cablul din opritor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Deşurubaţi cele trei şuruburi cu oşurubelniţă şi scoateţi soclulbecului din ansamblul lămpilor.
7. Scoateţi şi înlocuiţi becul trăgând sau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de frână ( 2)
Lampa de semnalizare ( 3)
8. Introduceţi soclul becului în corpul
lămpii şi înşurubaţi-l în poziţie.
Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de prindere în locaşul din caroserie şi strângeţi piuliţa de fixare dininteriorul portbagajului.
Închideţi şi fixaţi capacul.

Îngrijirea autovehiculului261
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi scoateţicapacul şi ambele măşti de pe
partea respectivă.
2. Deşurubaţi şi scoateţi cele trei şuruburi.
3. Scoateţi ansamblul de iluminat. Aveţi grijă să rămână în poziţie
traseul cablajelor.
4. Presaţi clema de fixare şi scoateţi
soclul becului din corpul
ansamblului de iluminat.
5. Scoateţi şi înlocuiţi becul trăgând sau împingând uşor becul în soclu
şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
6. Introduceţi soclul becului în corpul
lămpii. Fixaţi ansamblul de
iluminat pe hayon şi strângeţi
şuruburile din interior. Montaţi
toate capacele.
Notchback cu 4 portiere
1. Scoateţi capacul de pe partea corespunzătoare.

262Îngrijirea autovehiculului
2. Deşurubaţi manual cele douăpiuliţe de fixare din plastic.
3. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
6. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi fişa
de conectare. Fixaţi ansamblul de
iluminat cu pinii de prindere în
locaşul din caroserie şi strângeţi
piuliţele de fixare din interiorul
portbagajului. Fixaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacul de pe partea respectivă.

Îngrijirea autovehiculului263
2. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
3. Introduceţi suportul becului şi răsuciţi-l în sens orar. Fixaţi
capacul.
Sports tourer
1. În partea stângă, rabataţi storul şi
scoateţi-l.
2. Scoateţi capacul de pe partea respectivă.
3. Deşurubaţi manual cele două piuliţe de fixare din plastic.

264Îngrijirea autovehiculului
4. Retrageţi cu grijă ansamblullămpilor de poziţie din spate din
locaş şi îndepărtaţi-l. Aveţi grijă să
rămână în poziţie traseul
cablajelor.
5. Detaşaţi fişa de conectare de pe soclul becului.
6. Scoateţi prin rotire în sens anti- orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lămpile de poziţie spate ( 1 + 2)
Lampa de semnalizare ( 3)
Lampa de frână ( 4)
7. Cuplaţi fişa de conectare şi
presaţi cablul în opritor. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Fixaţi
capacul.
La asamblare, apăsaţi storul de
pe partea stângă în garniturile de
cauciuc pentru a ajunge la forţa de
retenţie totală.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi măştile de pe partea respectivă.
2. Deşurubaţi şi scoateţi şuruburile.
3. Scoateţi ansamblul lămpilor de poziţie din spate şi scoateţi fişa de
conectare de la soclul becului.

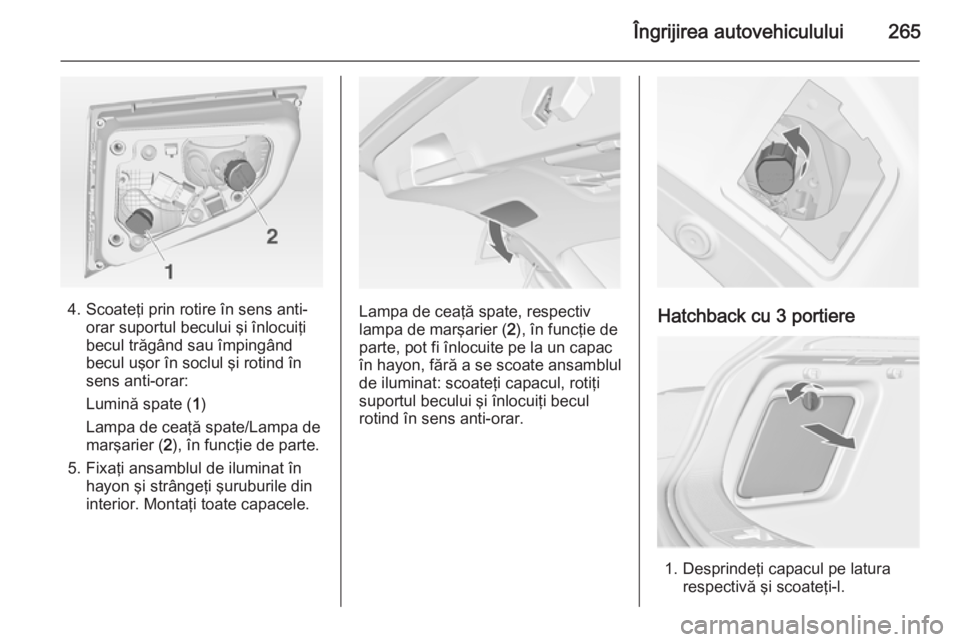

Îngrijirea autovehiculului265
4. Scoateţi prin rotire în sens anti-orar suportul becului şi înlocuiţi
becul trăgând sau împingând
becul uşor în soclul şi rotind în
sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
5. Fixaţi ansamblul de iluminat în hayon şi strângeţi şuruburile din
interior. Montaţi toate capacele.Lampa de ceaţă spate, respectiv
lampa de marşarier ( 2), în funcţie de
parte, pot fi înlocuite pe la un capac
în hayon, fără a se scoate ansamblul
de iluminat: scoateţi capacul, rotiţi
suportul becului şi înlocuiţi becul
rotind în sens anti-orar.Hatchback cu 3 portiere
1. Desprindeţi capacul pe latura respectivă şi scoateţi-l.

266Îngrijirea autovehiculului
2.Deşurubaţi manual ambele piuliţe
de fixare din plastic.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Detaşaţi fişa de conectare de pe soclul becului.
5. Scoateţi prin rotire suportulbecului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lampa de poziţie spate/ frână ( 1)
Lampa de semnalizare ( 2)
versiune cu LED
Doar lampa de semnalizare a
direcţiei ( 2) poate fi schimbată.
6. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Conectaţi fişa de conectare cu
ansamblul lămpii. Fixaţi
ansamblul de iluminat cu pinii de
prindere în locaşul din caroserie şi
strângeţi piuliţele de fixare din
interiorul portbagajului. Închideţi
şi cuplaţi capacul.
Ansamblul luminilor din hayon
1. Deschideţi hayonul şi îndepărtaţi capacele de pe partea respectivă.
2. Deşurubaţi cele trei şuruburi.

Îngrijirea autovehiculului267
3. Scoateţi ansamblul lămpilor depoziţie din spate de la hayon.
4. Scoateţi prin rotire suportul becului şi înlocuiţi becul trăgând
sau împingând becul uşor în
soclul şi rotind în sens anti-orar:
Lumină spate ( 1)
Lampa de ceaţă spate/Lampa de marşarier ( 2), în funcţie de parte.
( 2 ) (pe o singură parte)
versiune cu LED
Se pot înlocui doar lampa de
ceaţă spate, respectiv lampa de
marşarier ( 2), în funcţie de parte.
5. Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Fixaţi corpul lămpii de poziţie din
spate în hayon şi strângeţi
şuruburile. Montaţi toate
capacele.
Lămpile de semnalizare laterale
Hatchback cu 3 portiere
Pentru înlocuirea becului, demontaţi
carcasa lămpii:1. Pe partea stângă a autovehiculului, glisaţi lampa
înspre înainte şi scoateţi-o afară
din aripa faţă cu capătul din spate.
Pe partea dreaptă a
autovehiculului, glisaţi lampa
înspre înapoi şi scoateţi-o afară
din aripa faţă cu capătul din faţă.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.

268Îngrijirea autovehiculului
3. Trageţi becul din soclu şiînlocuiţi-l.
4. Introduceţi suportul becului şi răsuciţi-l în sens orar.
5. Pe partea stângă: introduceţi capătul din faţă în aripa faţă,
glisaţi înspre înainte şi introduceţi
capătul din spate.
Pe partea dreaptă: introduceţi
capătul din spate în aripa faţă,
glisaţi înspre înapoi şi introduceţi
capătul din faţă.
Hatchback cu 5 portiere,
notchback cu patru portiere, Sports tourer
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Pe partea stângă a autovehiculului, glisaţi lampa
înspre înainte şi scoateţi-o afară
din aripa faţă cu capătul din spate.
Pe partea dreaptă a
autovehiculului, glisaţi lampa
înspre înapoi şi scoateţi-o afară
din aripa faţă cu capătul din faţă.
2. Rotiţi soclul becului în sens antiorar şi scoateţi-l din carcasă.
3. Trageţi becul din soclu şi înlocuiţi-l.
