Cura del veicolo279

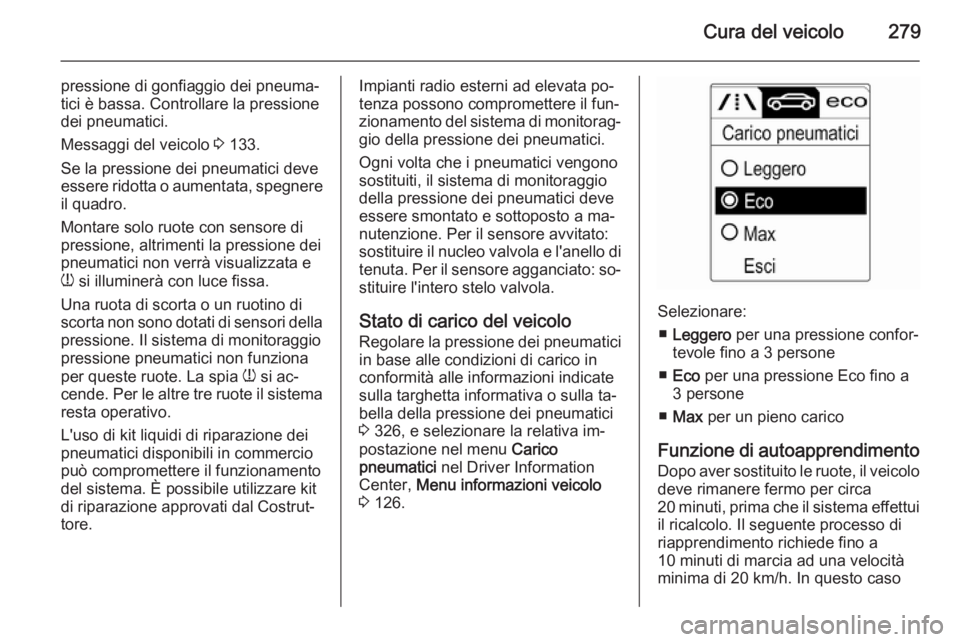

pressione di gonfiaggio dei pneuma‐
tici è bassa. Controllare la pressione
dei pneumatici.
Messaggi del veicolo 3 133.
Se la pressione dei pneumatici deve
essere ridotta o aumentata, spegnere il quadro.
Montare solo ruote con sensore di
pressione, altrimenti la pressione dei
pneumatici non verrà visualizzata e
w si illuminerà con luce fissa.
Una ruota di scorta o un ruotino di
scorta non sono dotati di sensori della
pressione. Il sistema di monitoraggio
pressione pneumatici non funziona
per queste ruote. La spia w si ac‐
cende. Per le altre tre ruote il sistema
resta operativo.
L'uso di kit liquidi di riparazione dei
pneumatici disponibili in commercio
può compromettere il funzionamento
del sistema. È possibile utilizzare kit
di riparazione approvati dal Costrut‐
tore.Impianti radio esterni ad elevata po‐
tenza possono compromettere il fun‐
zionamento del sistema di monitorag‐
gio della pressione dei pneumatici.
Ogni volta che i pneumatici vengono
sostituiti, il sistema di monitoraggio
della pressione dei pneumatici deve
essere smontato e sottoposto a ma‐
nutenzione. Per il sensore avvitato:
sostituire il nucleo valvola e l'anello di tenuta. Per il sensore agganciato: so‐ stituire l'intero stelo valvola.
Stato di carico del veicolo
Regolare la pressione dei pneumatici
in base alle condizioni di carico in
conformità alle informazioni indicate
sulla targhetta informativa o sulla ta‐
bella della pressione dei pneumatici
3 326, e selezionare la relativa im‐
postazione nel menu Carico
pneumatici nel Driver Information
Center, Menu informazioni veicolo
3 126.
Selezionare:
■ Leggero per una pressione confor‐
tevole fino a 3 persone
■ Eco per una pressione Eco fino a
3 persone
■ Max per un pieno carico
Funzione di autoapprendimento Dopo aver sostituito le ruote, il veicolo
deve rimanere fermo per circa
20 minuti, prima che il sistema effettui
il ricalcolo. Il seguente processo di
riapprendimento richiede fino a
10 minuti di marcia ad una velocità
minima di 20 km/h. In questo caso

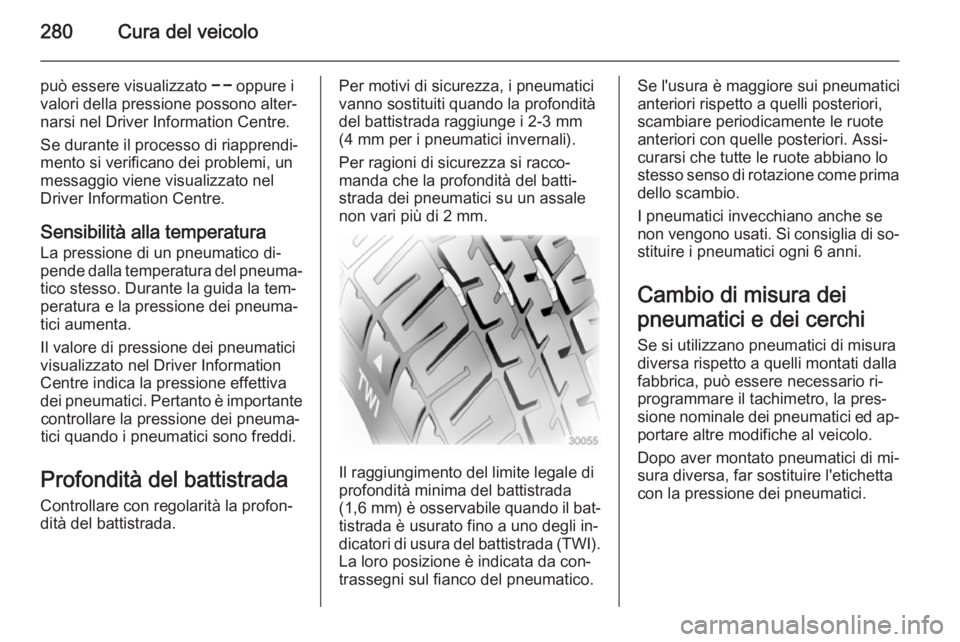

280Cura del veicolo
può essere visualizzato $ oppure i
valori della pressione possono alter‐ narsi nel Driver Information Centre.
Se durante il processo di riapprendi‐
mento si verificano dei problemi, un
messaggio viene visualizzato nel
Driver Information Centre.
Sensibilità alla temperatura
La pressione di un pneumatico di‐
pende dalla temperatura del pneuma‐ tico stesso. Durante la guida la tem‐
peratura e la pressione dei pneuma‐
tici aumenta.
Il valore di pressione dei pneumatici
visualizzato nel Driver Information
Centre indica la pressione effettiva
dei pneumatici. Pertanto è importante controllare la pressione dei pneuma‐
tici quando i pneumatici sono freddi.
Profondità del battistrada Controllare con regolarità la profon‐
dità del battistrada.Per motivi di sicurezza, i pneumatici
vanno sostituiti quando la profondità
del battistrada raggiunge i 2-3 mm
(4 mm per i pneumatici invernali).
Per ragioni di sicurezza si racco‐
manda che la profondità del batti‐
strada dei pneumatici su un assale
non vari più di 2 mm.
Il raggiungimento del limite legale di
profondità minima del battistrada
(1,6 mm ) è osservabile quando il bat‐
tistrada è usurato fino a uno degli in‐
dicatori di usura del battistrada (TWI).
La loro posizione è indicata da con‐
trassegni sul fianco del pneumatico.
Se l'usura è maggiore sui pneumatici
anteriori rispetto a quelli posteriori,
scambiare periodicamente le ruote
anteriori con quelle posteriori. Assi‐ curarsi che tutte le ruote abbiano lo
stesso senso di rotazione come prima dello scambio.
I pneumatici invecchiano anche se
non vengono usati. Si consiglia di so‐
stituire i pneumatici ogni 6 anni.
Cambio di misura dei
pneumatici e dei cerchi Se si utilizzano pneumatici di misuradiversa rispetto a quelli montati dalla
fabbrica, può essere necessario ri‐
programmare il tachimetro, la pres‐
sione nominale dei pneumatici ed ap‐
portare altre modifiche al veicolo.
Dopo aver montato pneumatici di mi‐
sura diversa, far sostituire l'etichetta
con la pressione dei pneumatici.

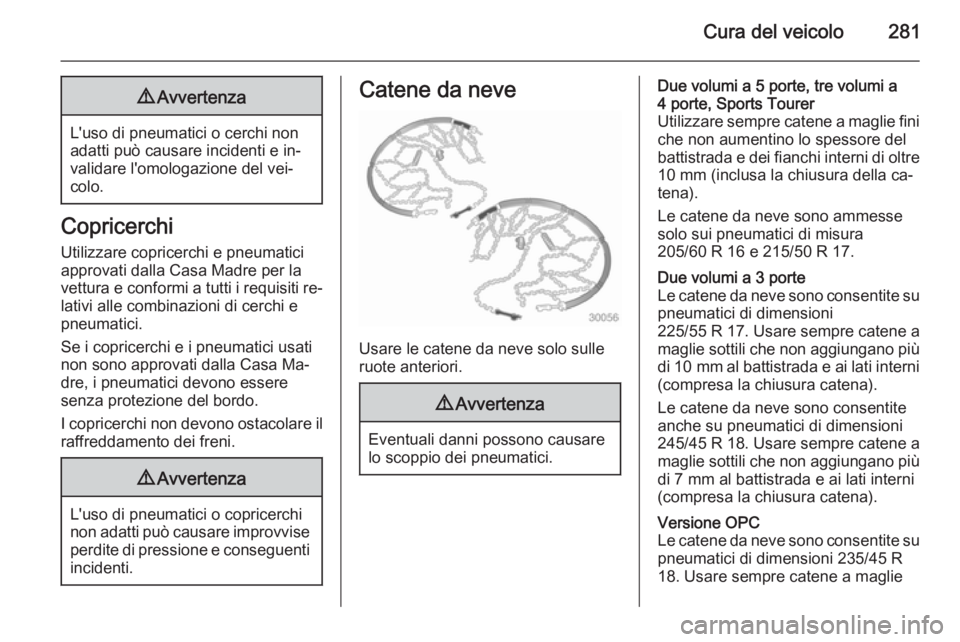

Cura del veicolo2819Avvertenza
L'uso di pneumatici o cerchi non
adatti può causare incidenti e in‐
validare l'omologazione del vei‐
colo.
Copricerchi
Utilizzare copricerchi e pneumatici
approvati dalla Casa Madre per la
vettura e conformi a tutti i requisiti re‐
lativi alle combinazioni di cerchi e
pneumatici.
Se i copricerchi e i pneumatici usati
non sono approvati dalla Casa Ma‐
dre, i pneumatici devono essere
senza protezione del bordo.
I copricerchi non devono ostacolare il
raffreddamento dei freni.
9 Avvertenza
L'uso di pneumatici o copricerchi
non adatti può causare improvvise perdite di pressione e conseguenti incidenti.
Catene da neve
Usare le catene da neve solo sulle
ruote anteriori.
9 Avvertenza
Eventuali danni possono causare
lo scoppio dei pneumatici.
Due volumi a 5 porte, tre volumi a
4 porte, Sports Tourer
Utilizzare sempre catene a maglie fini
che non aumentino lo spessore del
battistrada e dei fianchi interni di oltre
10 mm (inclusa la chiusura della ca‐
tena).
Le catene da neve sono ammesse
solo sui pneumatici di misura
205/60 R 16 e 215/50 R 17.Due volumi a 3 porte
Le catene da neve sono consentite su pneumatici di dimensioni
225/55 R 17 . Usare sempre catene a
maglie sottili che non aggiungano più di 10 mm al battistrada e ai lati interni
(compresa la chiusura catena).
Le catene da neve sono consentite
anche su pneumatici di dimensioni
245/45 R 18 . Usare sempre catene a
maglie sottili che non aggiungano più
di 7 mm al battistrada e ai lati interni
(compresa la chiusura catena).Versione OPC
Le catene da neve sono consentite su pneumatici di dimensioni 235/45 R
18. Usare sempre catene a maglie

282Cura del veicolo

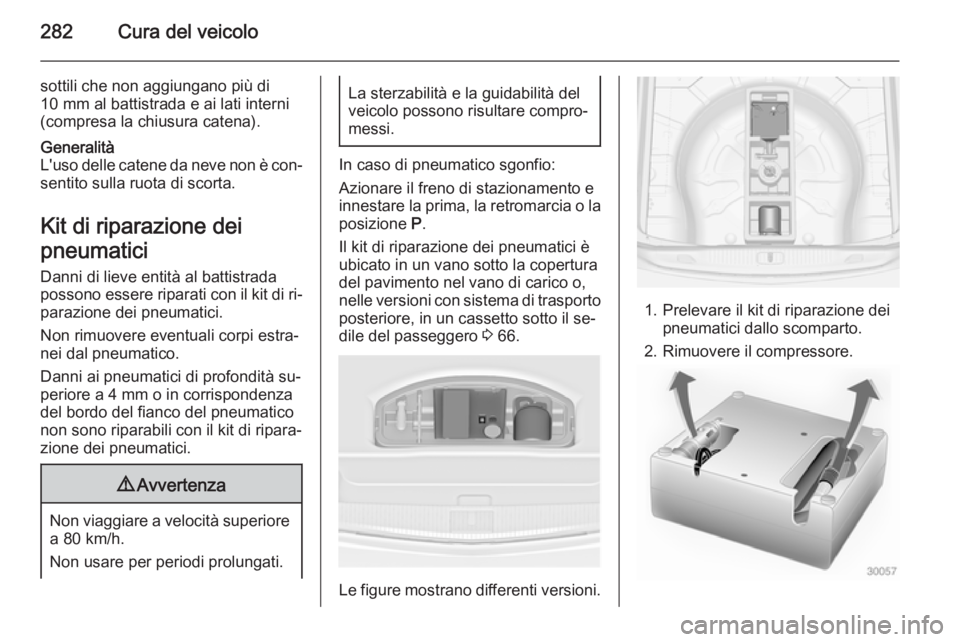

sottili che non aggiungano più di10 mm al battistrada e ai lati interni
(compresa la chiusura catena).Generalità
L'uso delle catene da neve non è con‐
sentito sulla ruota di scorta.
Kit di riparazione dei
pneumatici Danni di lieve entità al battistrada
possono essere riparati con il kit di ri‐ parazione dei pneumatici.
Non rimuovere eventuali corpi estra‐
nei dal pneumatico.
Danni ai pneumatici di profondità su‐ periore a 4 mm o in corrispondenza
del bordo del fianco del pneumatico
non sono riparabili con il kit di ripara‐
zione dei pneumatici.
9 Avvertenza
Non viaggiare a velocità superiore
a 80 km/h.
Non usare per periodi prolungati.
La sterzabilità e la guidabilità del
veicolo possono risultare compro‐
messi.
In caso di pneumatico sgonfio:
Azionare il freno di stazionamento e
innestare la prima, la retromarcia o la posizione P.
Il kit di riparazione dei pneumatici è
ubicato in un vano sotto la copertura
del pavimento nel vano di carico o,
nelle versioni con sistema di trasporto
posteriore, in un cassetto sotto il se‐
dile del passeggero 3 66.
Le figure mostrano differenti versioni.
1. Prelevare il kit di riparazione dei
pneumatici dallo scomparto.
2. Rimuovere il compressore.

Cura del veicolo283

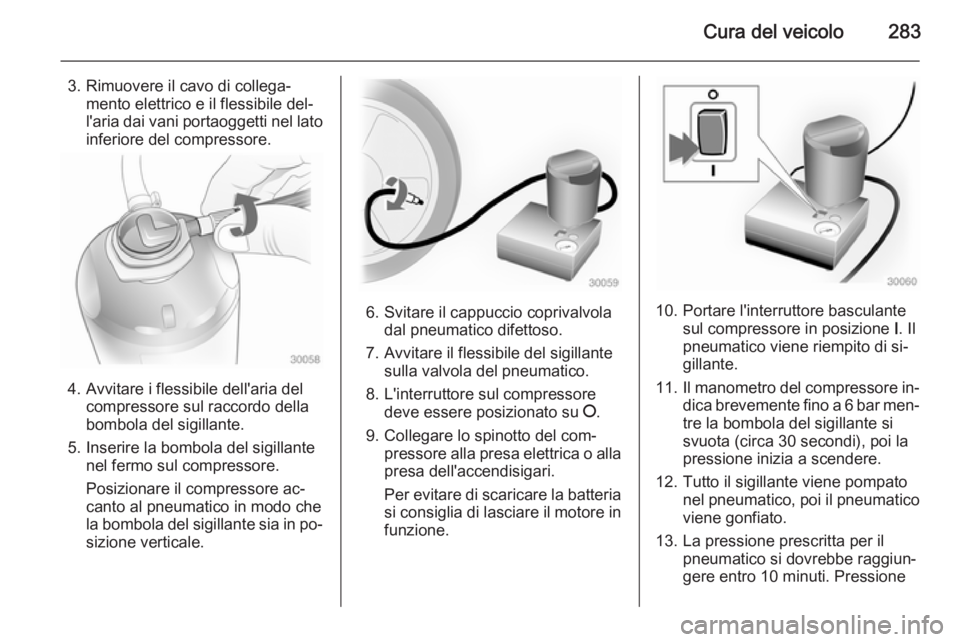

3. Rimuovere il cavo di collega‐mento elettrico e il flessibile del‐
l'aria dai vani portaoggetti nel lato
inferiore del compressore.
4. Avvitare i flessibile dell'aria del compressore sul raccordo della
bombola del sigillante.
5. Inserire la bombola del sigillante nel fermo sul compressore.
Posizionare il compressore ac‐
canto al pneumatico in modo che
la bombola del sigillante sia in po‐
sizione verticale.
6. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
7. Avvitare il flessibile del sigillante sulla valvola del pneumatico.
8. L'interruttore sul compressore deve essere posizionato su J.
9. Collegare lo spinotto del com‐ pressore alla presa elettrica o allapresa dell'accendisigari.
Per evitare di scaricare la batteria
si consiglia di lasciare il motore in
funzione.10. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di si‐
gillante.
11. Il manometro del compressore in‐
dica brevemente fino a 6 bar men‐
tre la bombola del sigillante si
svuota (circa 30 secondi), poi la
pressione inizia a scendere.
12. Tutto il sigillante viene pompato nel pneumatico, poi il pneumatico
viene gonfiato.
13. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione

284Cura del veicolo

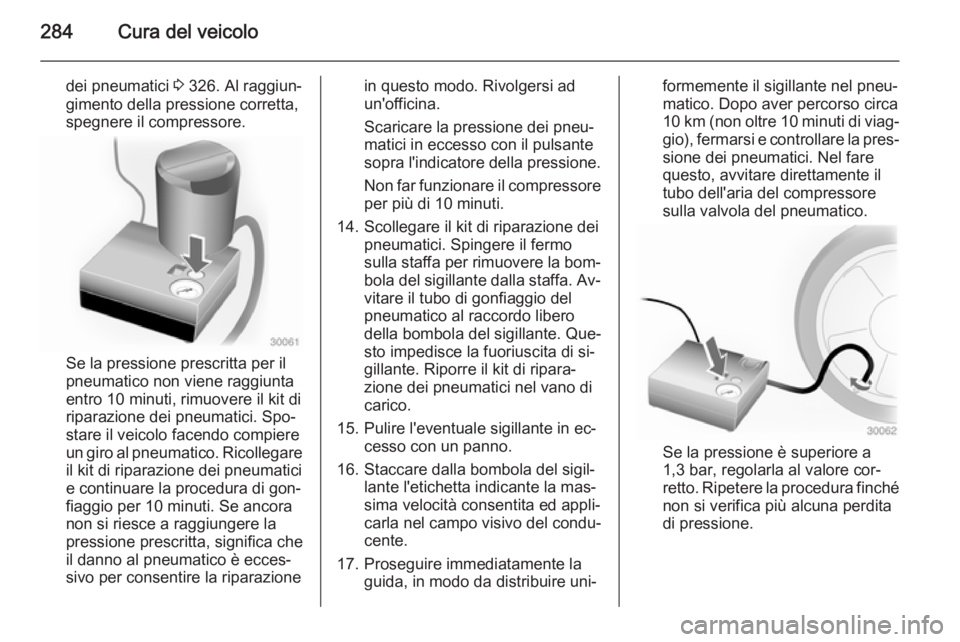

dei pneumatici 3 326. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Se la pressione prescritta per il
pneumatico non viene raggiunta
entro 10 minuti, rimuovere il kit di
riparazione dei pneumatici. Spo‐
stare il veicolo facendo compiere
un giro al pneumatico. Ricollegare
il kit di riparazione dei pneumatici
e continuare la procedura di gon‐
fiaggio per 10 minuti. Se ancora
non si riesce a raggiungere la
pressione prescritta, significa che
il danno al pneumatico è ecces‐
sivo per consentire la riparazione
in questo modo. Rivolgersi ad
un'officina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.
Non far funzionare il compressore
per più di 10 minuti.
14. Scollegare il kit di riparazione dei pneumatici. Spingere il fermo
sulla staffa per rimuovere la bom‐ bola del sigillante dalla staffa. Av‐
vitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante. Que‐
sto impedisce la fuoriuscita di si‐
gillante. Riporre il kit di ripara‐
zione dei pneumatici nel vano di carico.
15. Pulire l'eventuale sigillante in ec‐ cesso con un panno.
16. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la mas‐
sima velocità consentita ed appli‐
carla nel campo visivo del condu‐
cente.
17. Proseguire immediatamente la guida, in modo da distribuire uni‐formemente il sigillante nel pneu‐
matico. Dopo aver percorso circa
10 km (non oltre 10 minuti di viag‐ gio), fermarsi e controllare la pres‐
sione dei pneumatici. Nel fare
questo, avvitare direttamente il
tubo dell'aria del compressore
sulla valvola del pneumatico.
Se la pressione è superiore a
1,3 bar, regolarla al valore cor‐
retto. Ripetere la procedura finché
non si verifica più alcuna perdita
di pressione.

Cura del veicolo285

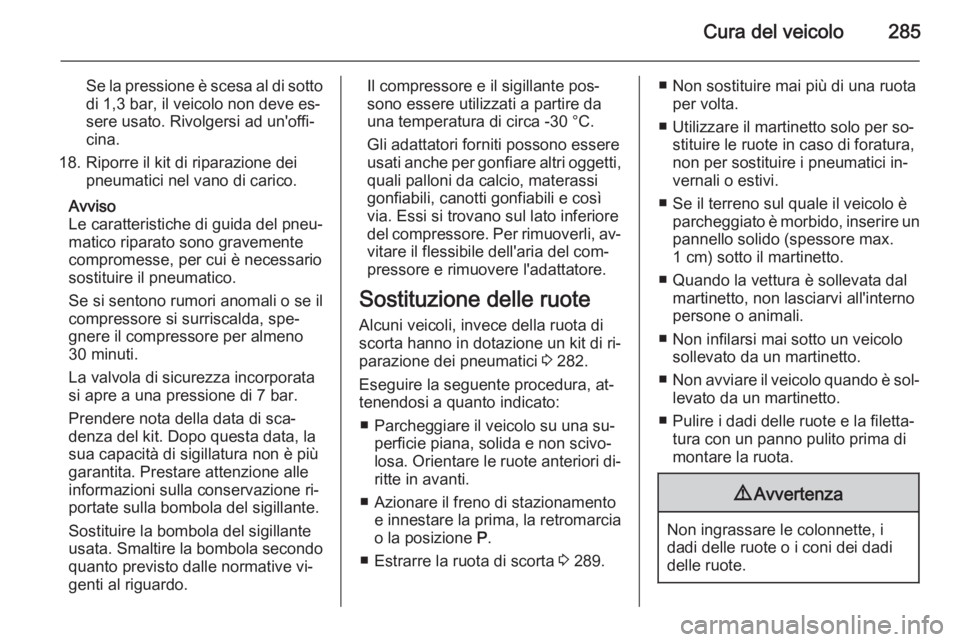

Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve es‐
sere usato. Rivolgersi ad un'offi‐
cina.
18. Riporre il kit di riparazione dei pneumatici nel vano di carico.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si sentono rumori anomali o se il
compressore si surriscalda, spe‐
gnere il compressore per almeno
30 minuti.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Prendere nota della data di sca‐ denza del kit. Dopo questa data, la
sua capacità di sigillatura non è più
garantita. Prestare attenzione alle
informazioni sulla conservazione ri‐
portate sulla bombola del sigillante.
Sostituire la bombola del sigillante
usata. Smaltire la bombola secondo
quanto previsto dalle normative vi‐
genti al riguardo.Il compressore e il sigillante pos‐
sono essere utilizzati a partire da
una temperatura di circa -30 °C.
Gli adattatori forniti possono essere
usati anche per gonfiare altri oggetti, quali palloni da calcio, materassi
gonfiabili, canotti gonfiabili e così
via. Essi si trovano sul lato inferiore
del compressore. Per rimuoverli, av‐ vitare il flessibile dell'aria del com‐
pressore e rimuovere l'adattatore.
Sostituzione delle ruote Alcuni veicoli, invece della ruota di
scorta hanno in dotazione un kit di ri‐
parazione dei pneumatici 3 282.
Eseguire la seguente procedura, at‐
tenendosi a quanto indicato:
■ Parcheggiare il veicolo su una su‐ perficie piana, solida e non scivo‐
losa. Orientare le ruote anteriori di‐ ritte in avanti.
■ Azionare il freno di stazionamento e innestare la prima, la retromarcia
o la posizione P.
■ Estrarre la ruota di scorta 3 289.■ Non sostituire mai più di una ruota
per volta.
■ Utilizzare il martinetto solo per so‐ stituire le ruote in caso di foratura,
non per sostituire i pneumatici in‐
vernali o estivi.
■ Se il terreno sul quale il veicolo è parcheggiato è morbido, inserire unpannello solido (spessore max.
1 cm) sotto il martinetto.
■ Quando la vettura è sollevata dal martinetto, non lasciarvi all'interno
persone o animali.
■ Non infilarsi mai sotto un veicolo sollevato da un martinetto.
■ Non avviare il veicolo quando è sol‐
levato da un martinetto.
■ Pulire i dadi delle ruote e la filetta‐ tura con un panno pulito prima di
montare la ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.

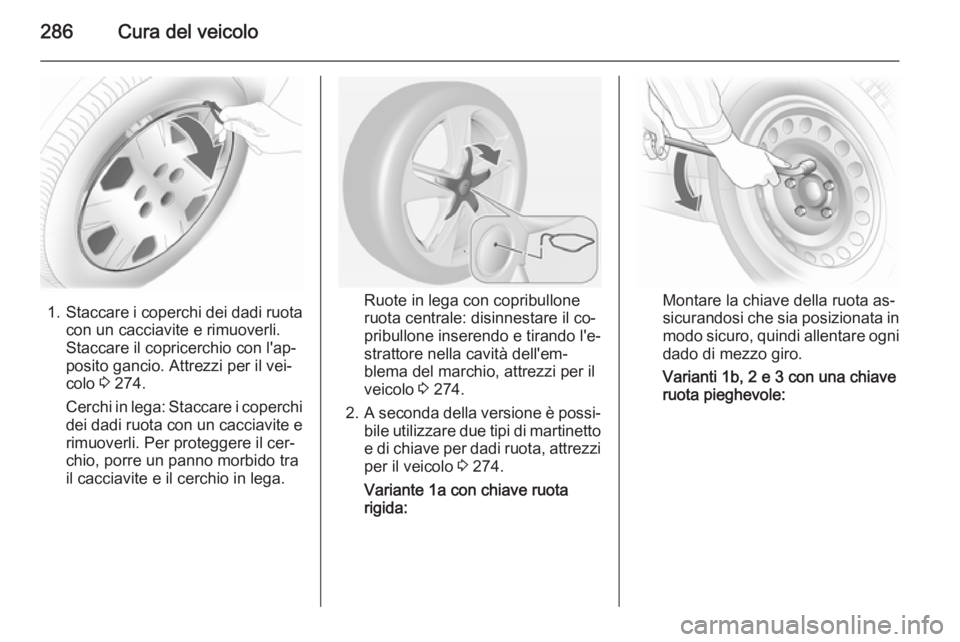

286Cura del veicolo
1.Staccare i coperchi dei dadi ruota
con un cacciavite e rimuoverli.
Staccare il copricerchio con l'ap‐
posito gancio. Attrezzi per il vei‐
colo 3 274.
Cerchi in lega: Staccare i coperchi dei dadi ruota con un cacciavite e rimuoverli. Per proteggere il cer‐chio, porre un panno morbido tra
il cacciavite e il cerchio in lega.Ruote in lega con copribullone
ruota centrale: disinnestare il co‐ pribullone inserendo e tirando l'e‐
strattore nella cavità dell'em‐
blema del marchio, attrezzi per il
veicolo 3 274.
2. A seconda della versione è possi‐
bile utilizzare due tipi di martinetto e di chiave per dadi ruota, attrezzi
per il veicolo 3 274.
Variante 1a con chiave ruota
rigida:Montare la chiave della ruota as‐
sicurandosi che sia posizionata in
modo sicuro, quindi allentare ogni dado di mezzo giro.
Varianti 1b, 2 e 3 con una chiave
ruota pieghevole:

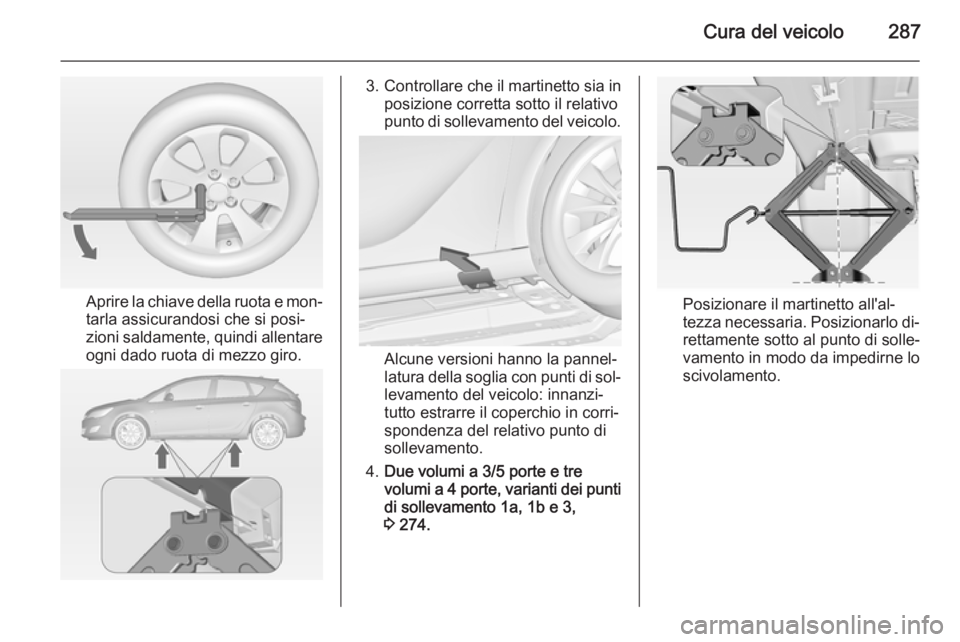

Cura del veicolo287
Aprire la chiave della ruota e mon‐tarla assicurandosi che si posi‐
zioni saldamente, quindi allentare
ogni dado ruota di mezzo giro.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
Alcune versioni hanno la pannel‐
latura della soglia con punti di sol‐
levamento del veicolo: innanzi‐
tutto estrarre il coperchio in corri‐
spondenza del relativo punto di
sollevamento.
4. Due volumi a 3/5 porte e tre
volumi a 4 porte, varianti dei punti di sollevamento 1a, 1b e 3,
3 274.
Posizionare il martinetto all'al‐
tezza necessaria. Posizionarlo di‐ rettamente sotto al punto di solle‐
vamento in modo da impedirne lo
scivolamento.

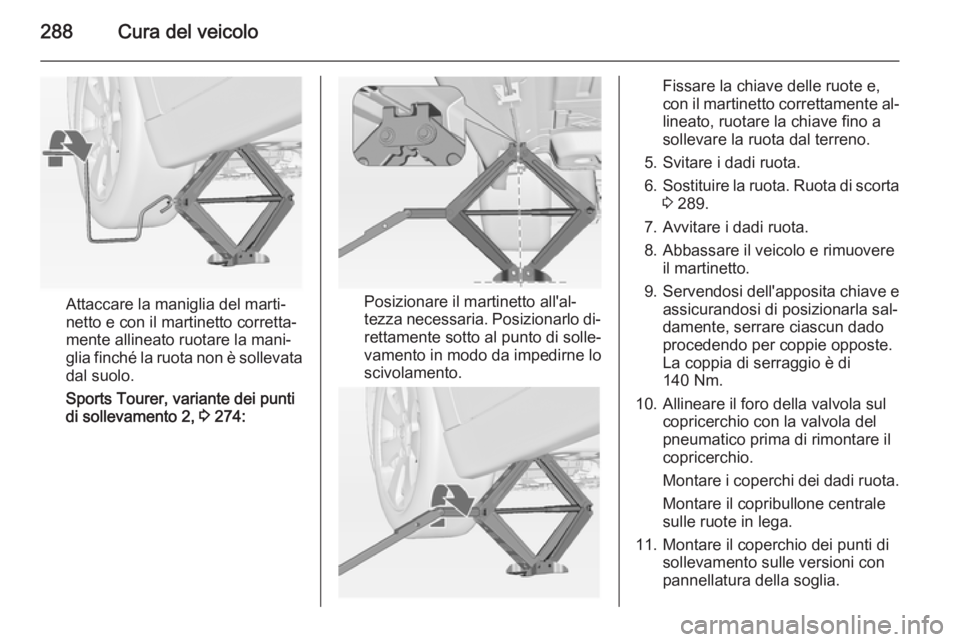

288Cura del veicolo
Attaccare la maniglia del marti‐
netto e con il martinetto corretta‐
mente allineato ruotare la mani‐
glia finché la ruota non è sollevata dal suolo.
Sports Tourer, variante dei punti
di sollevamento 2, 3 274:Posizionare il martinetto all'al‐
tezza necessaria. Posizionarlo di‐ rettamente sotto al punto di solle‐
vamento in modo da impedirne lo
scivolamento.
Fissare la chiave delle ruote e,
con il martinetto correttamente al‐ lineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i dadi ruota.
6. Sostituire la ruota. Ruota di scorta
3 289.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi di posizionarla sal‐
damente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di
140 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota. Montare il copribullone centrale
sulle ruote in lega.
11. Montare il coperchio dei punti di sollevamento sulle versioni con
pannellatura della soglia.
