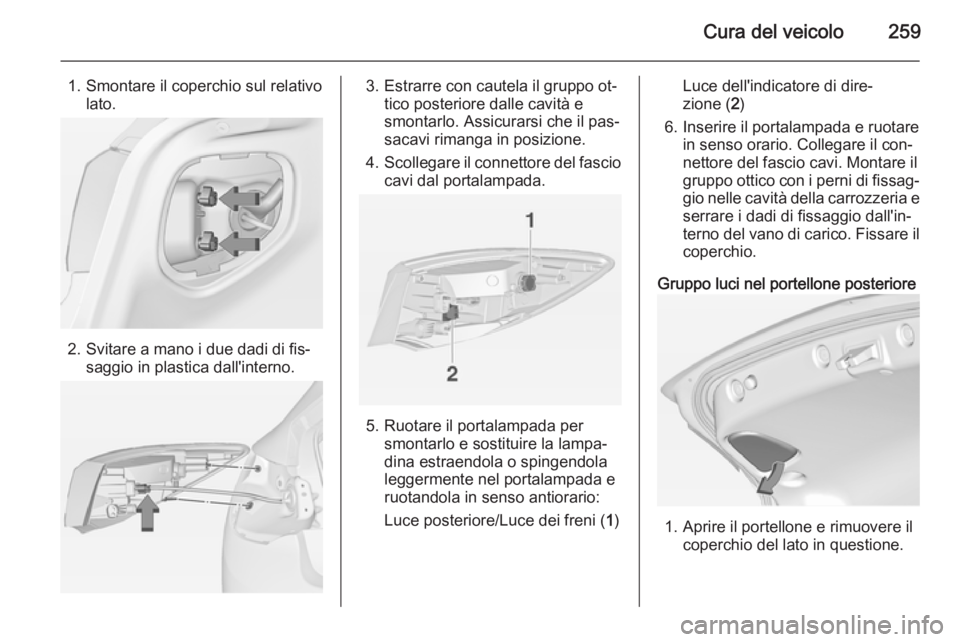

Cura del veicolo259
1. Smontare il coperchio sul relativolato.
2. Svitare a mano i due dadi di fis‐ saggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
4. Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐
zione ( 2)
6. Inserire il portalampada e ruotare in senso orario. Collegare il con‐nettore del fascio cavi. Montare il
gruppo ottico con i perni di fissag‐
gio nelle cavità della carrozzeria e serrare i dadi di fissaggio dall'in‐
terno del vano di carico. Fissare il
coperchio.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere il coperchio del lato in questione.

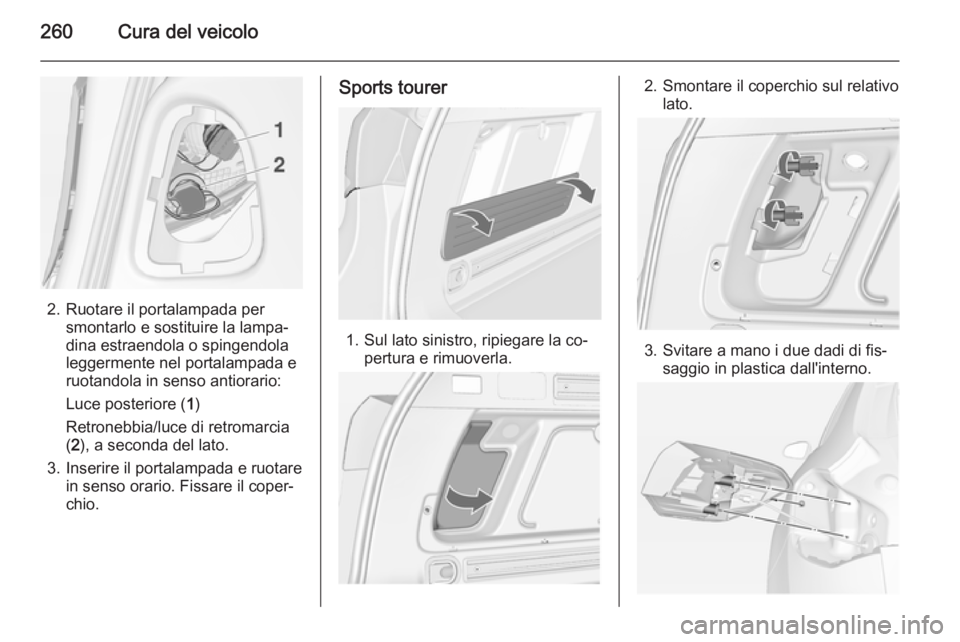

260Cura del veicolo
2. Ruotare il portalampada persmontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
3. Inserire il portalampada e ruotare in senso orario. Fissare il coper‐
chio.
Sports tourer
1. Sul lato sinistro, ripiegare la co‐ pertura e rimuoverla.
2. Smontare il coperchio sul relativolato.
3. Svitare a mano i due dadi di fis‐saggio in plastica dall'interno.

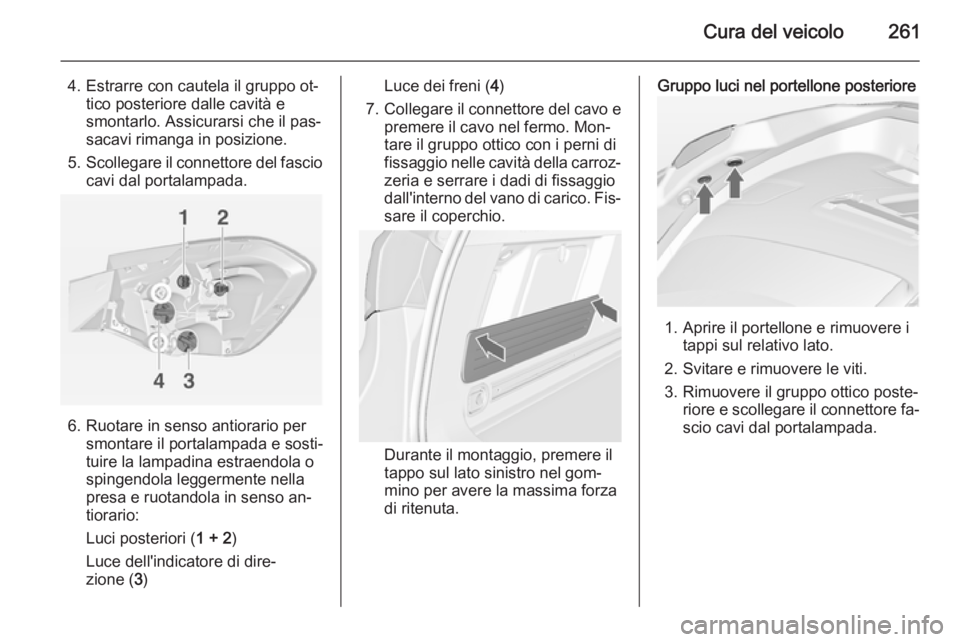

Cura del veicolo261
4. Estrarre con cautela il gruppo ot‐tico posteriore dalle cavità e
smontarlo. Assicurarsi che il pas‐
sacavi rimanga in posizione.
5. Scollegare il connettore del fascio
cavi dal portalampada.
6. Ruotare in senso antiorario per smontare il portalampada e sosti‐
tuire la lampadina estraendola o
spingendola leggermente nella
presa e ruotandola in senso an‐
tiorario:
Luci posteriori ( 1 + 2)
Luce dell'indicatore di dire‐ zione ( 3)
Luce dei freni ( 4)
7. Collegare il connettore del cavo e
premere il cavo nel fermo. Mon‐
tare il gruppo ottico con i perni di
fissaggio nelle cavità della carroz‐
zeria e serrare i dadi di fissaggio
dall'interno del vano di carico. Fis‐ sare il coperchio.
Durante il montaggio, premere il
tappo sul lato sinistro nel gom‐
mino per avere la massima forza
di ritenuta.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere i tappi sul relativo lato.
2. Svitare e rimuovere le viti.
3. Rimuovere il gruppo ottico poste‐ riore e scollegare il connettore fa‐scio cavi dal portalampada.

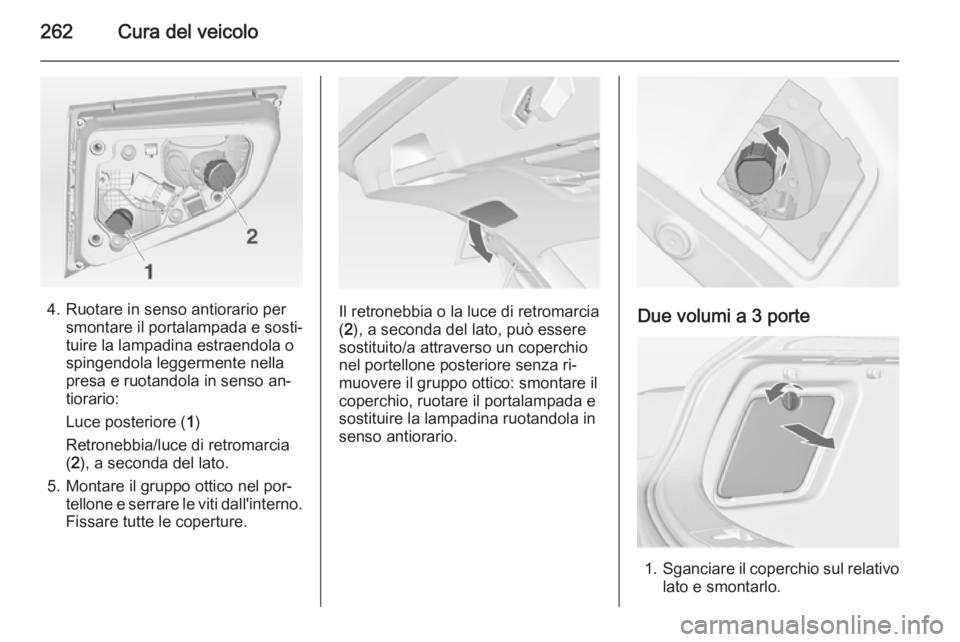

262Cura del veicolo
4. Ruotare in senso antiorario persmontare il portalampada e sosti‐
tuire la lampadina estraendola o
spingendola leggermente nella
presa e ruotandola in senso an‐
tiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
5. Montare il gruppo ottico nel por‐ tellone e serrare le viti dall'interno.Fissare tutte le coperture.Il retronebbia o la luce di retromarcia
( 2 ), a seconda del lato, può essere
sostituito/a attraverso un coperchio
nel portellone posteriore senza ri‐
muovere il gruppo ottico: smontare il
coperchio, ruotare il portalampada e
sostituire la lampadina ruotandola in
senso antiorario.Due volumi a 3 porte
1. Sganciare il coperchio sul relativo
lato e smontarlo.

Cura del veicolo263

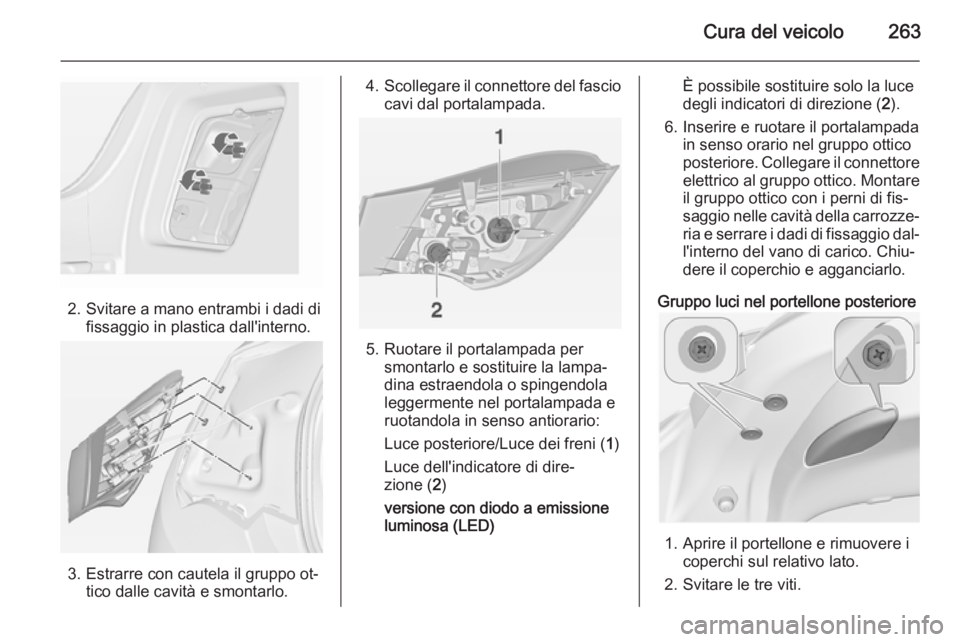

2. Svitare a mano entrambi i dadi difissaggio in plastica dall'interno.
3. Estrarre con cautela il gruppo ot‐ tico dalle cavità e smontarlo.
4.Scollegare il connettore del fascio
cavi dal portalampada.
5. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore/Luce dei freni ( 1)
Luce dell'indicatore di dire‐ zione ( 2)
versione con diodo a emissione
luminosa (LED)
È possibile sostituire solo la luce degli indicatori di direzione ( 2).
6. Inserire e ruotare il portalampada in senso orario nel gruppo otticoposteriore. Collegare il connettore
elettrico al gruppo ottico. Montare
il gruppo ottico con i perni di fis‐
saggio nelle cavità della carrozze‐ ria e serrare i dadi di fissaggio dal‐
l'interno del vano di carico. Chiu‐
dere il coperchio e agganciarlo.
Gruppo luci nel portellone posteriore
1. Aprire il portellone e rimuovere i coperchi sul relativo lato.
2. Svitare le tre viti.

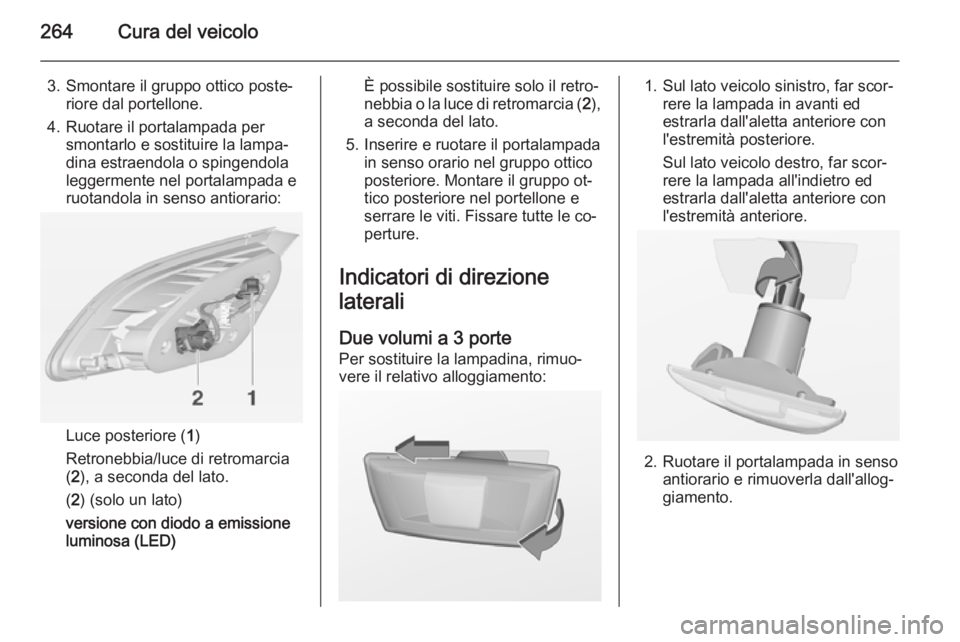

264Cura del veicolo
3. Smontare il gruppo ottico poste‐riore dal portellone.
4. Ruotare il portalampada per smontarlo e sostituire la lampa‐
dina estraendola o spingendola
leggermente nel portalampada e
ruotandola in senso antiorario:
Luce posteriore ( 1)
Retronebbia/luce di retromarcia
( 2 ), a seconda del lato.
( 2 ) (solo un lato)
versione con diodo a emissione
luminosa (LED)
È possibile sostituire solo il retro‐ nebbia o la luce di retromarcia ( 2),
a seconda del lato.
5. Inserire e ruotare il portalampada in senso orario nel gruppo ottico
posteriore. Montare il gruppo ot‐
tico posteriore nel portellone e
serrare le viti. Fissare tutte le co‐
perture.
Indicatori di direzione
laterali
Due volumi a 3 porte
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:1. Sul lato veicolo sinistro, far scor‐ rere la lampada in avanti ed
estrarla dall'aletta anteriore con
l'estremità posteriore.
Sul lato veicolo destro, far scor‐
rere la lampada all'indietro ed
estrarla dall'aletta anteriore con
l'estremità anteriore.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.

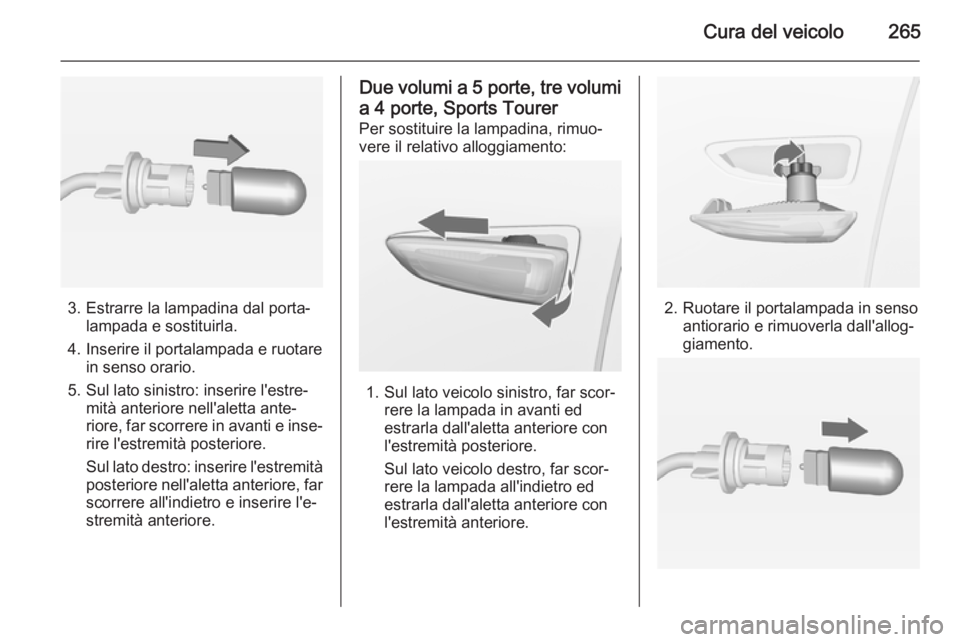

Cura del veicolo265
3. Estrarre la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Sul lato sinistro: inserire l'estre‐ mità anteriore nell'aletta ante‐
riore, far scorrere in avanti e inse‐
rire l'estremità posteriore.
Sul lato destro: inserire l'estremità
posteriore nell'aletta anteriore, far scorrere all'indietro e inserire l'e‐
stremità anteriore.
Due volumi a 5 porte, tre volumi
a 4 porte, Sports Tourer
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Sul lato veicolo sinistro, far scor‐ rere la lampada in avanti ed
estrarla dall'aletta anteriore con
l'estremità posteriore.
Sul lato veicolo destro, far scor‐
rere la lampada all'indietro ed
estrarla dall'aletta anteriore con
l'estremità anteriore.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐giamento.

266Cura del veicolo
3. Estrarre la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada e ruotare in senso orario.
5. Sul lato sinistro: inserire l'estre‐ mità anteriore nell'aletta ante‐
riore, far scorrere in avanti e inse‐
rire l'estremità posteriore.
Sul lato destro: inserire l'estremità
posteriore nell'aletta anteriore, far scorrere all'indietro e inserire l'e‐
stremità anteriore.

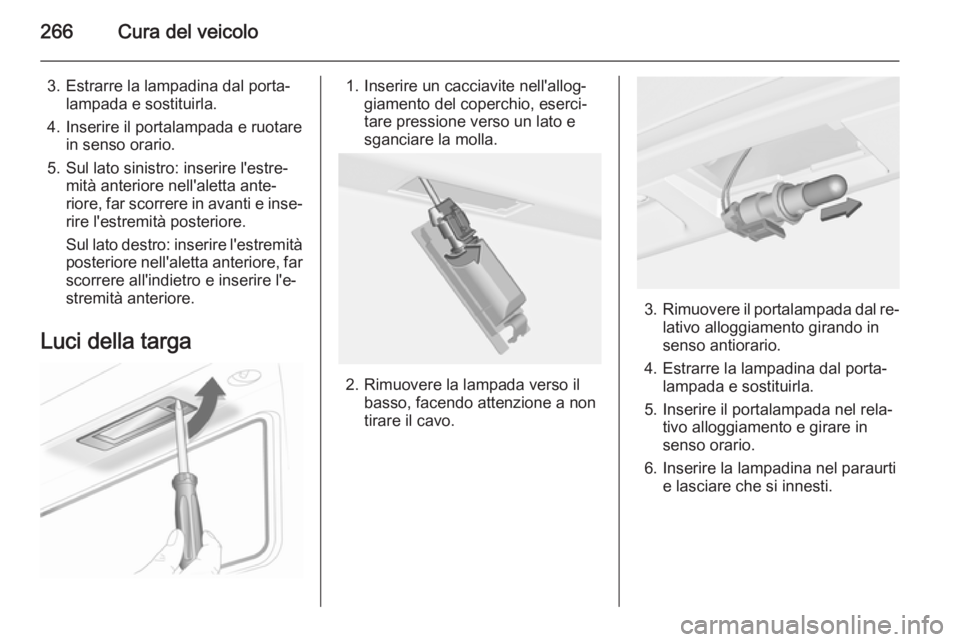

Luci della targa1. Inserire un cacciavite nell'allog‐ giamento del coperchio, eserci‐
tare pressione verso un lato e
sganciare la molla.
2. Rimuovere la lampada verso il basso, facendo attenzione a non
tirare il cavo.
3. Rimuovere il portalampada dal re‐
lativo alloggiamento girando in
senso antiorario.
4. Estrarre la lampadina dal porta‐ lampada e sostituirla.
5. Inserire il portalampada nel rela‐ tivo alloggiamento e girare in
senso orario.
6. Inserire la lampadina nel paraurti e lasciare che si innesti.

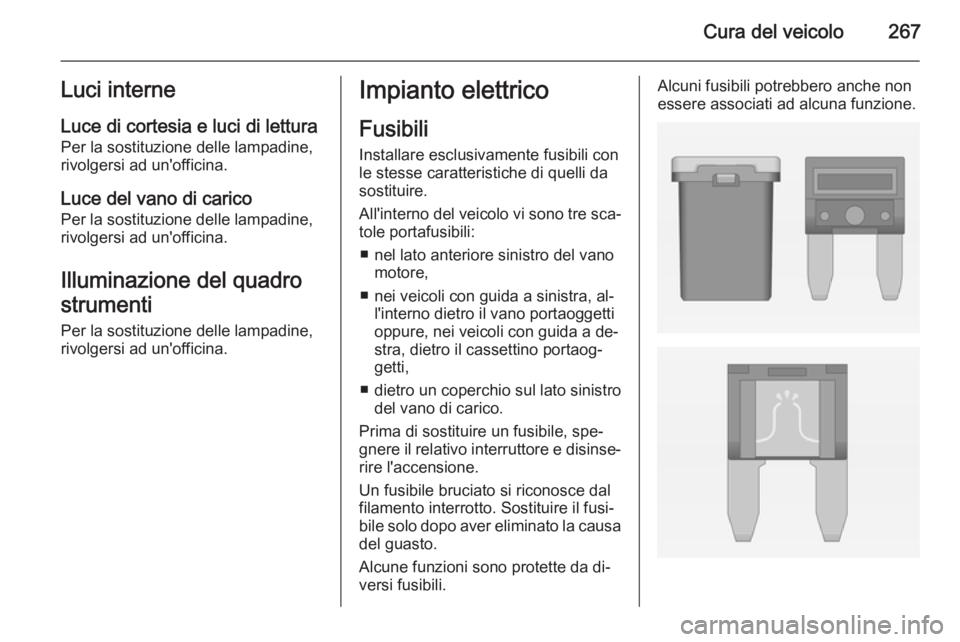

Cura del veicolo267Luci interne
Luce di cortesia e luci di lettura Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Luce del vano di carico
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro
strumenti Per la sostituzione delle lampadine,
rivolgersi ad un'officina.Impianto elettrico
Fusibili
Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
All'interno del veicolo vi sono tre sca‐ tole portafusibili:
■ nel lato anteriore sinistro del vano motore,
■ nei veicoli con guida a sinistra, al‐ l'interno dietro il vano portaoggetti
oppure, nei veicoli con guida a de‐
stra, dietro il cassettino portaog‐
getti,
■ dietro un coperchio sul lato sinistro del vano di carico.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal
filamento interrotto. Sostituire il fusi‐
bile solo dopo aver eliminato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.

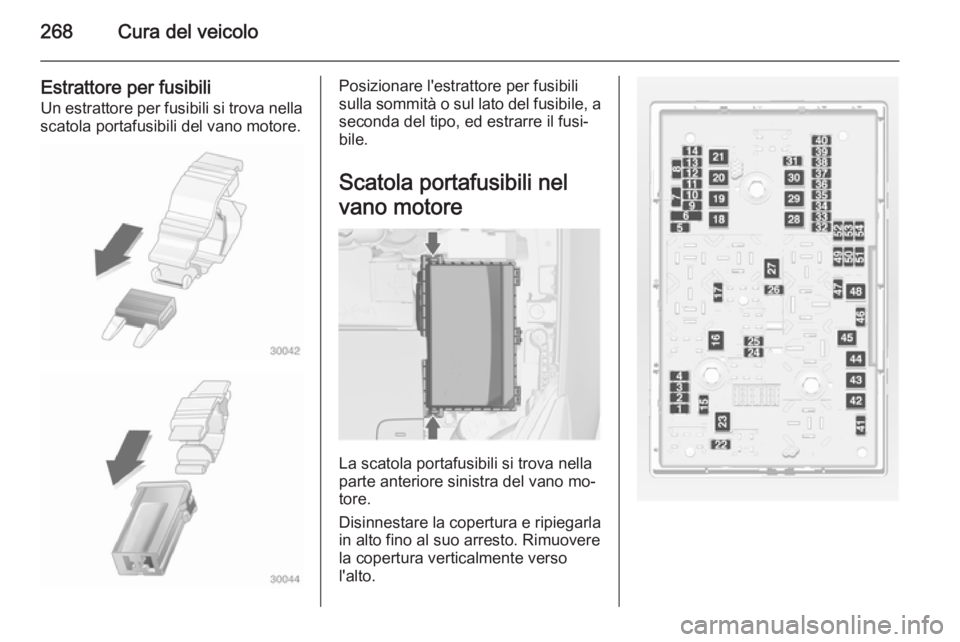

268Cura del veicolo
Estrattore per fusibili
Un estrattore per fusibili si trova nella
scatola portafusibili del vano motore.Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Disinnestare la copertura e ripiegarla
in alto fino al suo arresto. Rimuovere
la copertura verticalmente verso
l'alto.
