OPEL ASTRA J 2015.5 Manuale di uso e manutenzione (in Italian)
Manufacturer: OPEL, Model Year: 2015.5, Model line: ASTRA J, Model: OPEL ASTRA J 2015.5Pages: 353, PDF Dimensioni: 10.27 MB
Page 161 of 353

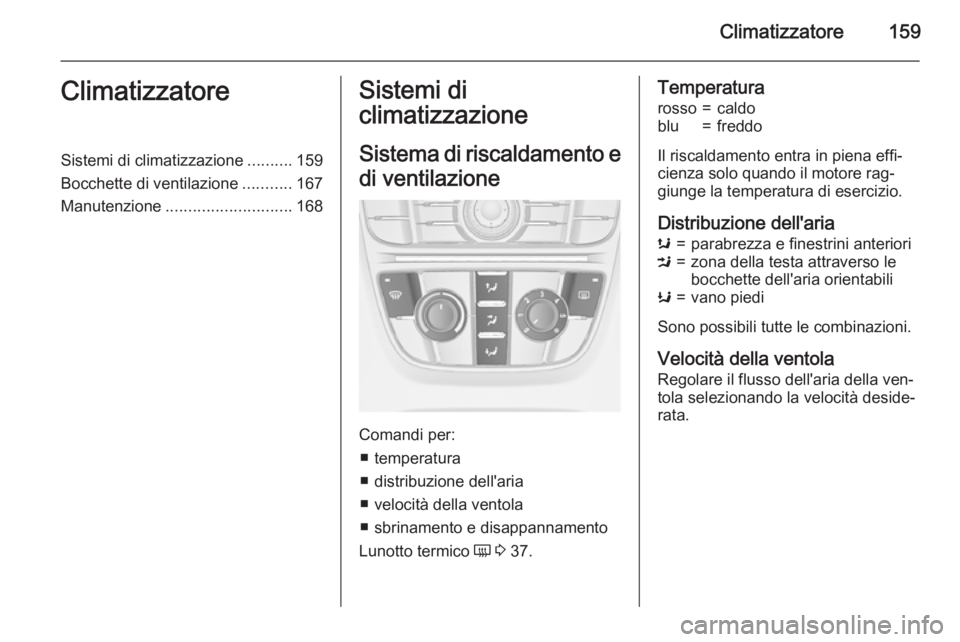

Climatizzatore159ClimatizzatoreSistemi di climatizzazione..........159
Bocchette di ventilazione ...........167
Manutenzione ............................ 168Sistemi di
climatizzazione
Sistema di riscaldamento e
di ventilazione
Comandi per: ■ temperatura
■ distribuzione dell'aria
■ velocità della ventola
■ sbrinamento e disappannamento
Lunotto termico Ü 3 37.
Temperaturarosso=caldoblu=freddo
Il riscaldamento entra in piena effi‐
cienza solo quando il motore rag‐
giunge la temperatura di esercizio.
Distribuzione dell'aria
s=parabrezza e finestrini anterioriM=zona della testa attraverso le
bocchette dell'aria orientabiliK=vano piedi
Sono possibili tutte le combinazioni.
Velocità della ventola
Regolare il flusso dell'aria della ven‐
tola selezionando la velocità deside‐
rata.
Page 162 of 353

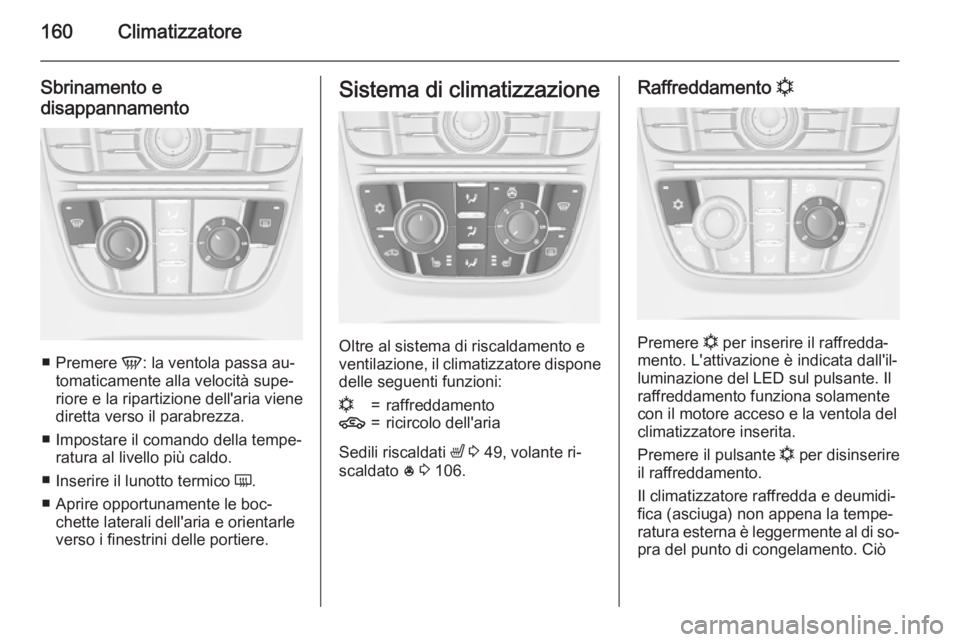

160Climatizzatore
Sbrinamento e
disappannamento
■ Premere V: la ventola passa au‐
tomaticamente alla velocità supe‐
riore e la ripartizione dell'aria viene
diretta verso il parabrezza.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■ Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Sistema di climatizzazione
Oltre al sistema di riscaldamento e
ventilazione, il climatizzatore dispone delle seguenti funzioni:
n=raffreddamento4=ricircolo dell'aria
Sedili riscaldati ß 3 49, volante ri‐
scaldato * 3 106.
Raffreddamento n
Premere
n per inserire il raffredda‐
mento. L'attivazione è indicata dall'il‐
luminazione del LED sul pulsante. Il
raffreddamento funziona solamente
con il motore acceso e la ventola del
climatizzatore inserita.
Premere il pulsante n per disinserire
il raffreddamento.
Il climatizzatore raffredda e deumidi‐ fica (asciuga) non appena la tempe‐
ratura esterna è leggermente al di so‐
pra del punto di congelamento. Ciò
Page 163 of 353

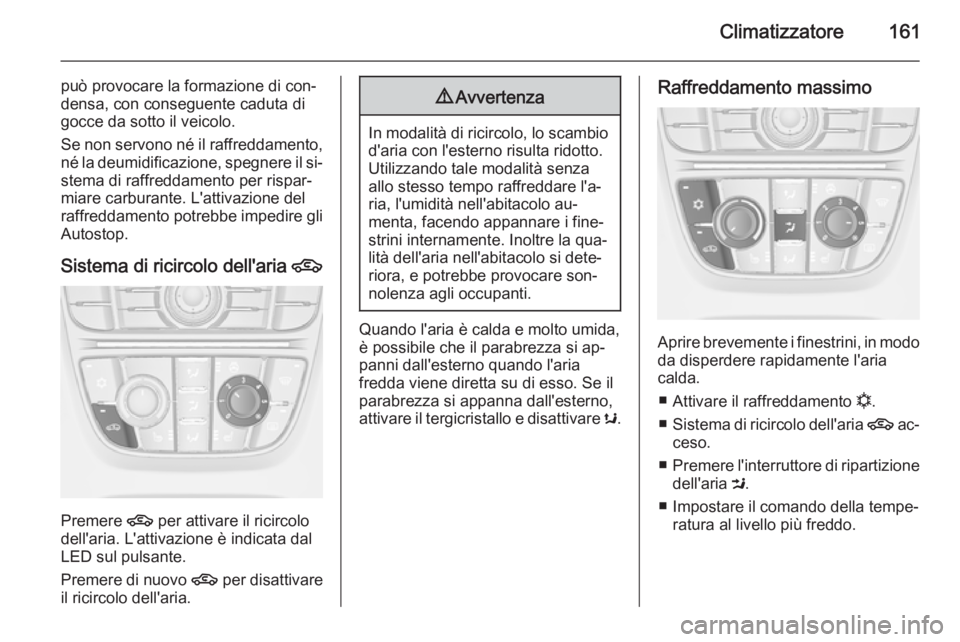

Climatizzatore161
può provocare la formazione di con‐
densa, con conseguente caduta di
gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐
miare carburante. L'attivazione del
raffreddamento potrebbe impedire gli
Autostop.
Sistema di ricircolo dell'aria 4
Premere
4 per attivare il ricircolo
dell'aria. L'attivazione è indicata dal
LED sul pulsante.
Premere di nuovo 4 per disattivare
il ricircolo dell'aria.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
Quando l'aria è calda e molto umida,
è possibile che il parabrezza si ap‐
panni dall'esterno quando l'aria
fredda viene diretta su di esso. Se il
parabrezza si appanna dall'esterno,
attivare il tergicristallo e disattivare s.
Raffreddamento massimo
Aprire brevemente i finestrini, in modo
da disperdere rapidamente l'aria
calda.
■ Attivare il raffreddamento n.
■ Sistema di ricircolo dell'aria 4 ac‐
ceso.
■ Premere l'interruttore di ripartizione
dell'aria M.
■ Impostare il comando della tempe‐ ratura al livello più freddo.
Page 164 of 353

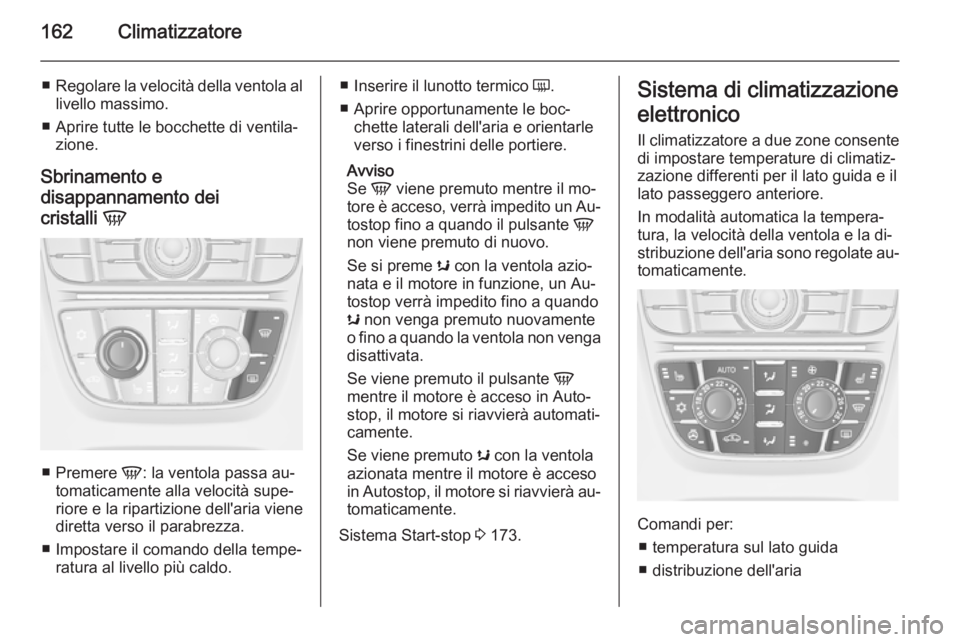

162Climatizzatore
■Regolare la velocità della ventola al
livello massimo.
■ Aprire tutte le bocchette di ventila‐ zione.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere V: la ventola passa au‐
tomaticamente alla velocità supe‐
riore e la ripartizione dell'aria viene
diretta verso il parabrezza.
■ Impostare il comando della tempe‐ ratura al livello più caldo.
■Inserire il lunotto termico Ü.
■ Aprire opportunamente le boc‐ chette laterali dell'aria e orientarle
verso i finestrini delle portiere.
Avviso
Se V viene premuto mentre il mo‐
tore è acceso, verrà impedito un Au‐
tostop fino a quando il pulsante V
non viene premuto di nuovo.
Se si preme s con la ventola azio‐
nata e il motore in funzione, un Au‐
tostop verrà impedito fino a quando
s non venga premuto nuovamente
o fino a quando la ventola non venga disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐ stop, il motore si riavvierà automati‐
camente.
Se viene premuto s con la ventola
azionata mentre il motore è acceso
in Autostop, il motore si riavvierà au‐
tomaticamente.
Sistema Start-stop 3 173.Sistema di climatizzazione
elettronico
Il climatizzatore a due zone consente di impostare temperature di climatiz‐
zazione differenti per il lato guida e il
lato passeggero anteriore.
In modalità automatica la tempera‐
tura, la velocità della ventola e la di‐
stribuzione dell'aria sono regolate au‐ tomaticamente.
Comandi per:
■ temperatura sul lato guida
■ distribuzione dell'aria

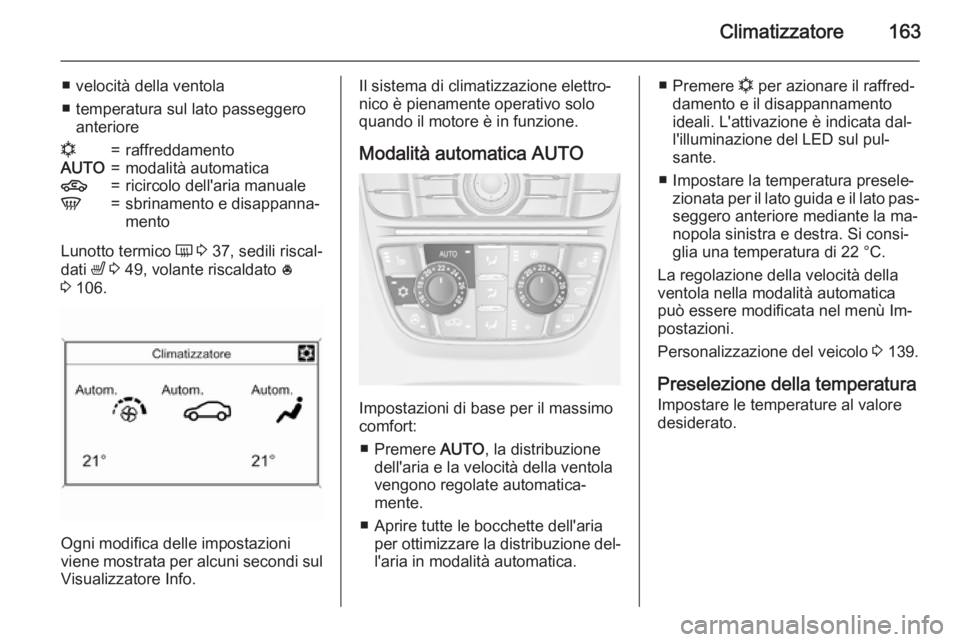

Page 165 of 353

Climatizzatore163
■ velocità della ventola
■ temperatura sul lato passeggero anterioren=raffreddamentoAUTO=modalità automatica4=ricircolo dell'aria manualeV=sbrinamento e disappanna‐
mento
Lunotto termico Ü 3 37, sedili riscal‐
dati ß 3 49, volante riscaldato *
3 106.
Ogni modifica delle impostazioni
viene mostrata per alcuni secondi sul
Visualizzatore Info.
Il sistema di climatizzazione elettro‐
nico è pienamente operativo solo
quando il motore è in funzione.
Modalità automatica AUTO
Impostazioni di base per il massimo
comfort:
■ Premere AUTO, la distribuzione
dell'aria e la velocità della ventola
vengono regolate automatica‐
mente.
■ Aprire tutte le bocchette dell'aria per ottimizzare la distribuzione del‐
l'aria in modalità automatica.
■ Premere n per azionare il raffred‐
damento e il disappannamento ideali. L'attivazione è indicata dal‐
l'illuminazione del LED sul pul‐
sante.
■ Impostare la temperatura presele‐ zionata per il lato guida e il lato pas‐
seggero anteriore mediante la ma‐
nopola sinistra e destra. Si consi‐
glia una temperatura di 22 °C.
La regolazione della velocità della
ventola nella modalità automatica
può essere modificata nel menù Im‐
postazioni.
Personalizzazione del veicolo 3 139.
Preselezione della temperatura Impostare le temperature al valore
desiderato.
Page 166 of 353

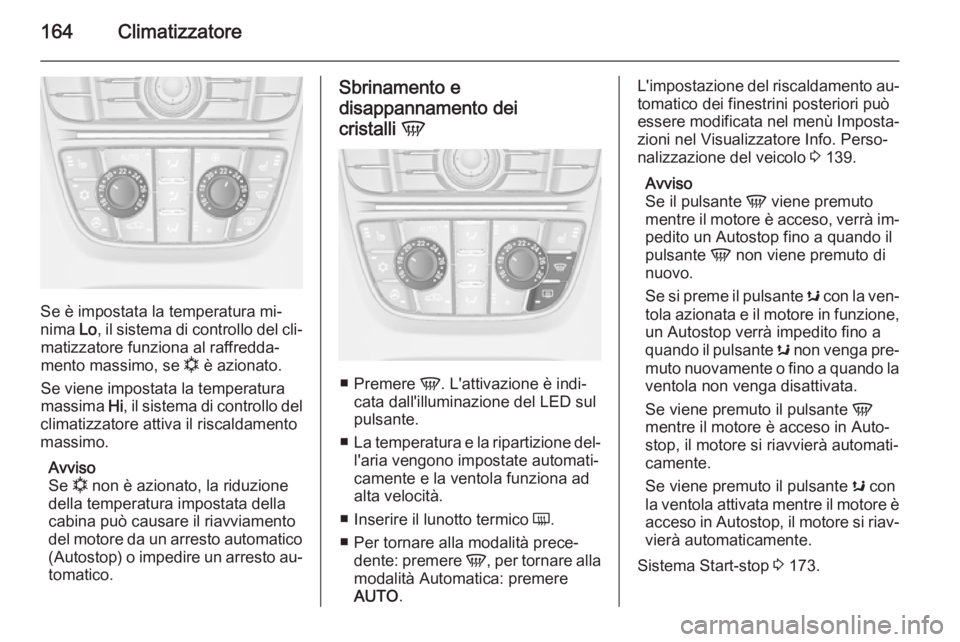

164Climatizzatore
Se è impostata la temperatura mi‐
nima Lo, il sistema di controllo del cli‐
matizzatore funziona al raffredda‐
mento massimo, se n è azionato.
Se viene impostata la temperatura massima Hi, il sistema di controllo del
climatizzatore attiva il riscaldamento
massimo.
Avviso
Se n non è azionato, la riduzione
della temperatura impostata della cabina può causare il riavviamento
del motore da un arresto automatico
(Autostop) o impedire un arresto au‐tomatico.
Sbrinamento e
disappannamento dei
cristalli V
■
Premere V. L'attivazione è indi‐
cata dall'illuminazione del LED sul
pulsante.
■ La temperatura e la ripartizione del‐
l'aria vengono impostate automati‐
camente e la ventola funziona ad
alta velocità.
■ Inserire il lunotto termico Ü.
■ Per tornare alla modalità prece‐ dente: premere V, per tornare alla
modalità Automatica: premere
AUTO .
L'impostazione del riscaldamento au‐
tomatico dei finestrini posteriori può
essere modificata nel menù Imposta‐ zioni nel Visualizzatore Info. Perso‐
nalizzazione del veicolo 3 139.
Avviso
Se il pulsante V viene premuto
mentre il motore è acceso, verrà im‐ pedito un Autostop fino a quando il
pulsante V non viene premuto di
nuovo.
Se si preme il pulsante s con la ven‐
tola azionata e il motore in funzione, un Autostop verrà impedito fino a
quando il pulsante s non venga pre‐
muto nuovamente o fino a quando la ventola non venga disattivata.
Se viene premuto il pulsante V
mentre il motore è acceso in Auto‐
stop, il motore si riavvierà automati‐
camente.
Se viene premuto il pulsante s con
la ventola attivata mentre il motore è acceso in Autostop, il motore si riav‐
vierà automaticamente.
Sistema Start-stop 3 173.
Page 167 of 353

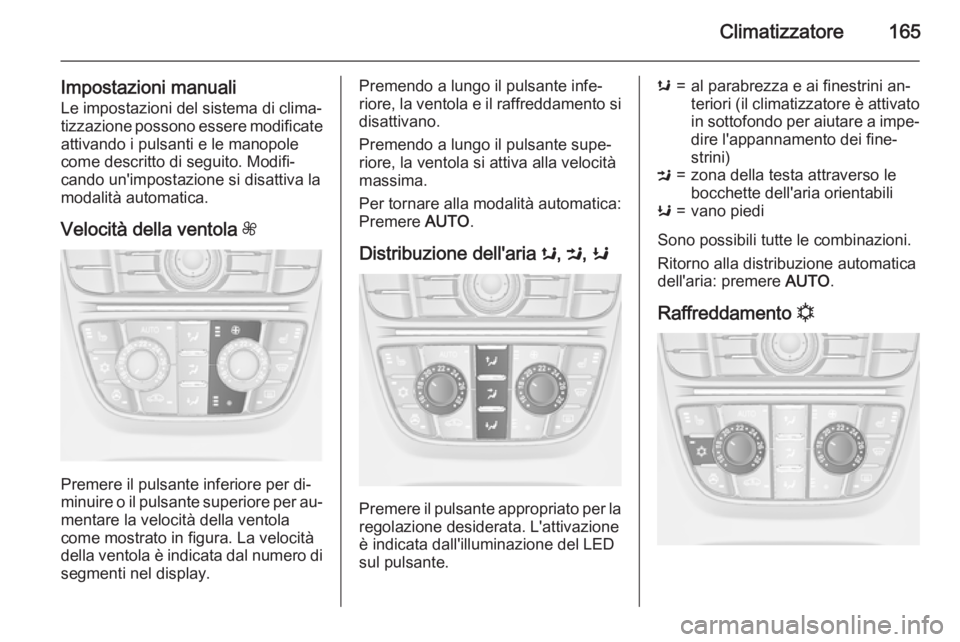

Climatizzatore165
Impostazioni manualiLe impostazioni del sistema di clima‐
tizzazione possono essere modificate
attivando i pulsanti e le manopole
come descritto di seguito. Modifi‐
cando un'impostazione si disattiva la
modalità automatica.
Velocità della ventola Z
Premere il pulsante inferiore per di‐
minuire o il pulsante superiore per au‐
mentare la velocità della ventola
come mostrato in figura. La velocità
della ventola è indicata dal numero di segmenti nel display.
Premendo a lungo il pulsante infe‐
riore, la ventola e il raffreddamento si
disattivano.
Premendo a lungo il pulsante supe‐
riore, la ventola si attiva alla velocità
massima.
Per tornare alla modalità automatica:
Premere AUTO.
Distribuzione dell'aria s, M , K
Premere il pulsante appropriato per la
regolazione desiderata. L'attivazione
è indicata dall'illuminazione del LED
sul pulsante.
s=al parabrezza e ai finestrini an‐
teriori (il climatizzatore è attivato
in sottofondo per aiutare a impe‐
dire l'appannamento dei fine‐
strini)M=zona della testa attraverso le
bocchette dell'aria orientabiliK=vano piedi
Sono possibili tutte le combinazioni.
Ritorno alla distribuzione automatica
dell'aria: premere AUTO.
Raffreddamento n
Page 168 of 353

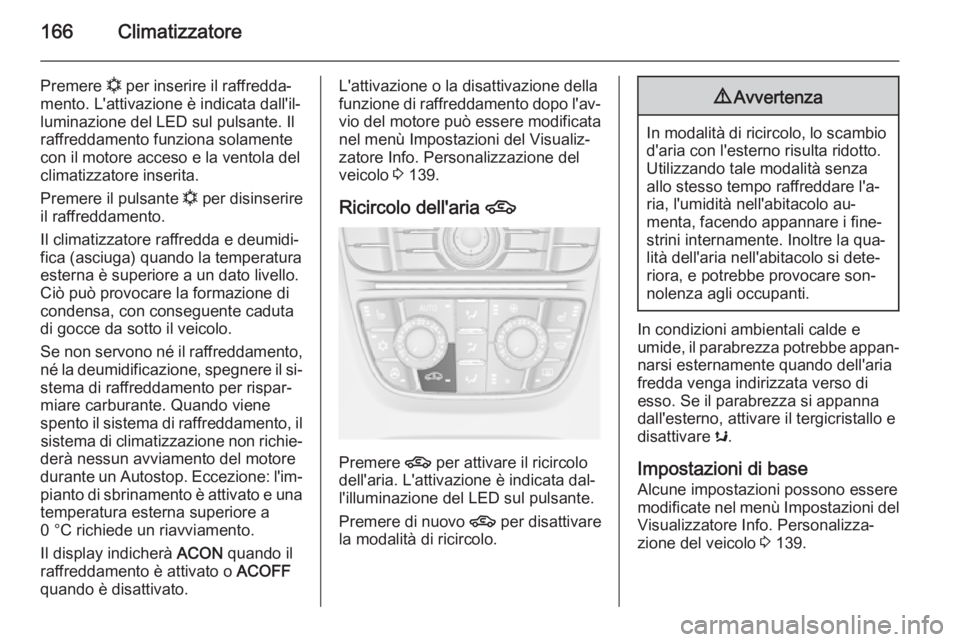

166Climatizzatore
Premere n per inserire il raffredda‐
mento. L'attivazione è indicata dall'il‐
luminazione del LED sul pulsante. Il
raffreddamento funziona solamente
con il motore acceso e la ventola del
climatizzatore inserita.
Premere il pulsante n per disinserire
il raffreddamento.
Il climatizzatore raffredda e deumidi‐
fica (asciuga) quando la temperatura
esterna è superiore a un dato livello.
Ciò può provocare la formazione di
condensa, con conseguente caduta
di gocce da sotto il veicolo.
Se non servono né il raffreddamento, né la deumidificazione, spegnere il si‐stema di raffreddamento per rispar‐miare carburante. Quando viene
spento il sistema di raffreddamento, il sistema di climatizzazione non richie‐
derà nessun avviamento del motore
durante un Autostop. Eccezione: l'im‐
pianto di sbrinamento è attivato e una temperatura esterna superiore a
0 °C richiede un riavviamento.
Il display indicherà ACON quando il
raffreddamento è attivato o ACOFF
quando è disattivato.L'attivazione o la disattivazione della
funzione di raffreddamento dopo l'av‐
vio del motore può essere modificata
nel menù Impostazioni del Visualiz‐
zatore Info. Personalizzazione del veicolo 3 139.
Ricircolo dell'aria 4
Premere 4 per attivare il ricircolo
dell'aria. L'attivazione è indicata dal‐
l'illuminazione del LED sul pulsante.
Premere di nuovo 4 per disattivare
la modalità di ricircolo.
9 Avvertenza
In modalità di ricircolo, lo scambio
d'aria con l'esterno risulta ridotto.Utilizzando tale modalità senza
allo stesso tempo raffreddare l'a‐
ria, l'umidità nell'abitacolo au‐
menta, facendo appannare i fine‐
strini internamente. Inoltre la qua‐
lità dell'aria nell'abitacolo si dete‐
riora, e potrebbe provocare son‐
nolenza agli occupanti.
In condizioni ambientali calde e
umide, il parabrezza potrebbe appan‐
narsi esternamente quando dell'aria
fredda venga indirizzata verso di
esso. Se il parabrezza si appanna
dall'esterno, attivare il tergicristallo e
disattivare s.
Impostazioni di base
Alcune impostazioni possono essere
modificate nel menù Impostazioni del Visualizzatore Info. Personalizza‐
zione del veicolo 3 139.
Page 169 of 353

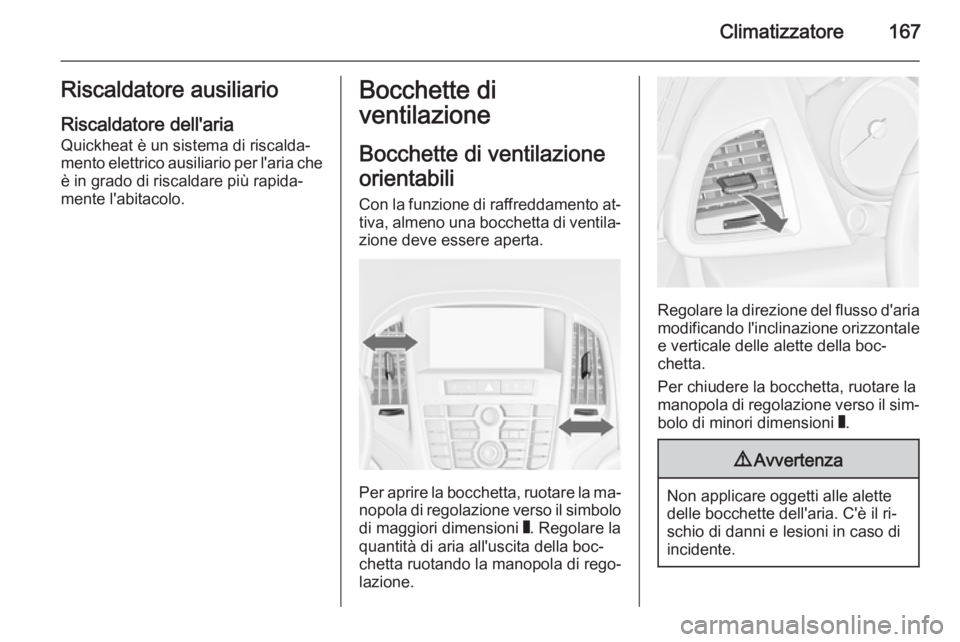

Climatizzatore167Riscaldatore ausiliario
Riscaldatore dell'aria Quickheat è un sistema di riscalda‐
mento elettrico ausiliario per l'aria che
è in grado di riscaldare più rapida‐
mente l'abitacolo.Bocchette di
ventilazione
Bocchette di ventilazione
orientabili Con la funzione di raffreddamento at‐ tiva, almeno una bocchetta di ventila‐ zione deve essere aperta.
Per aprire la bocchetta, ruotare la ma‐
nopola di regolazione verso il simbolo
di maggiori dimensioni W. Regolare la
quantità di aria all'uscita della boc‐
chetta ruotando la manopola di rego‐
lazione.
Regolare la direzione del flusso d'aria
modificando l'inclinazione orizzontale
e verticale delle alette della boc‐
chetta.
Per chiudere la bocchetta, ruotare la
manopola di regolazione verso il sim‐ bolo di minori dimensioni W.
9 Avvertenza
Non applicare oggetti alle alette
delle bocchette dell'aria. C'è il ri‐ schio di danni e lesioni in caso di
incidente.
Page 170 of 353

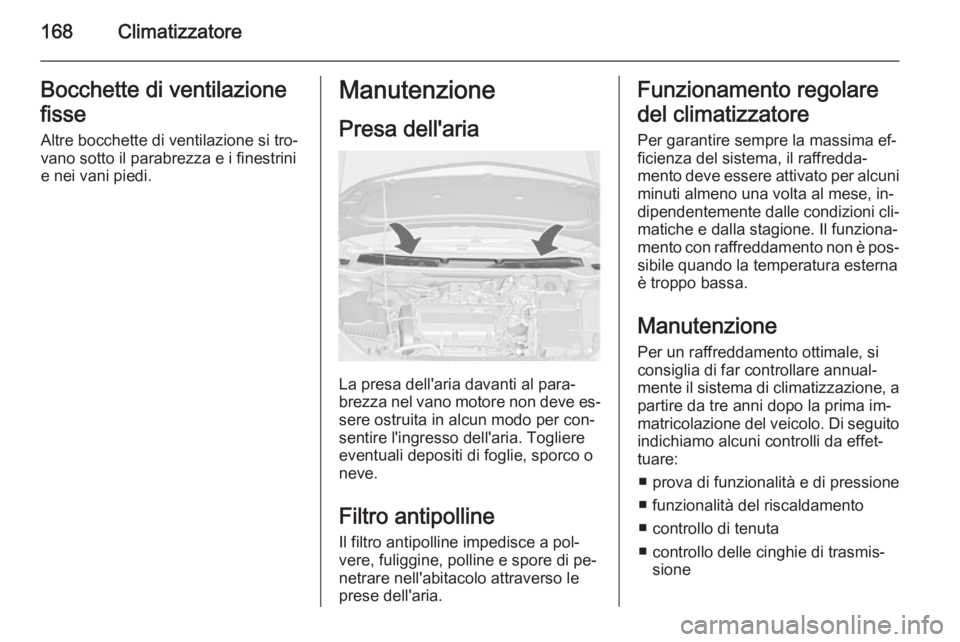

168ClimatizzatoreBocchette di ventilazione
fisse Altre bocchette di ventilazione si tro‐
vano sotto il parabrezza e i finestrini
e nei vani piedi.Manutenzione
Presa dell'aria
La presa dell'aria davanti al para‐
brezza nel vano motore non deve es‐ sere ostruita in alcun modo per con‐
sentire l'ingresso dell'aria. Togliere
eventuali depositi di foglie, sporco o
neve.
Filtro antipolline
Il filtro antipolline impedisce a pol‐
vere, fuliggine, polline e spore di pe‐
netrare nell'abitacolo attraverso le
prese dell'aria.
Funzionamento regolare
del climatizzatore
Per garantire sempre la massima ef‐
ficienza del sistema, il raffredda‐
mento deve essere attivato per alcuni
minuti almeno una volta al mese, in‐
dipendentemente dalle condizioni cli‐ matiche e dalla stagione. Il funziona‐
mento con raffreddamento non è pos‐
sibile quando la temperatura esterna
è troppo bassa.
Manutenzione Per un raffreddamento ottimale, si
consiglia di far controllare annual‐
mente il sistema di climatizzazione, a partire da tre anni dopo la prima im‐matricolazione del veicolo. Di seguito
indichiamo alcuni controlli da effet‐
tuare:
■ prova di funzionalità e di pressione
■ funzionalità del riscaldamento
■ controllo di tenuta
■ controllo delle cinghie di trasmis‐ sione
