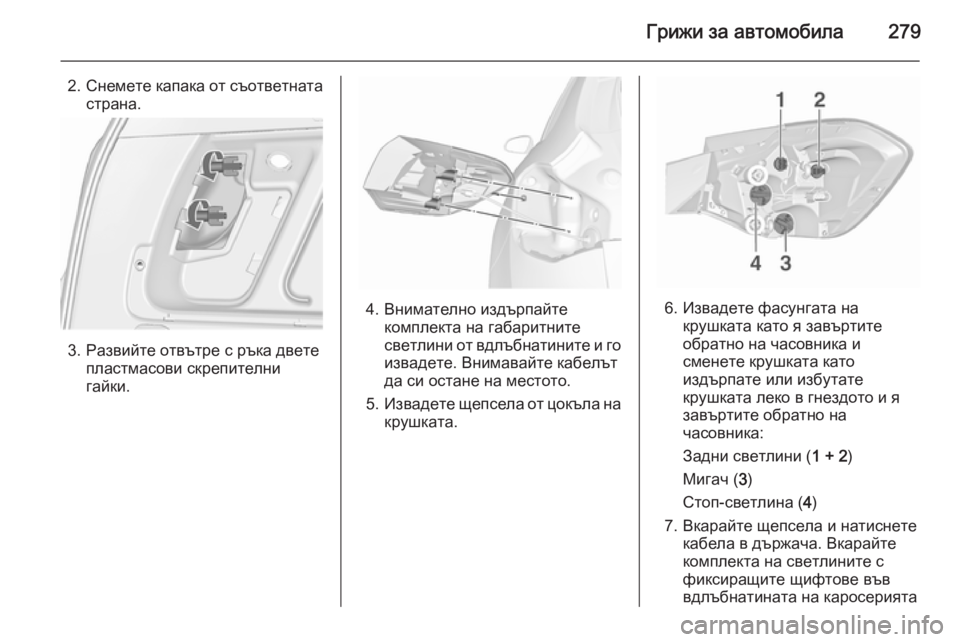

Грижи за автомобила279
2.Снемете капака от съответната
страна.
3. Развийте отвътре с ръка двете пластмасови скрепителни
гайки.
4. Внимателно издърпайте комплекта на габаритните
светлини от вдлъбнатините и го извадете. Внимавайте кабелът
да си остане на местото.
5. Извадете щепсела от цокъла на
крушката.6. Извадете фасунгата на крушката като я завъртите
обратно на часовника и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на
часовника:
Задни светлини ( 1 + 2)
Мигач ( 3)
Стоп-светлина ( 4)
7. Вкарайте щепсела и натиснете кабела в държача. Вкарайте
комплекта на светлините с
фиксиращите щифтове във
вдлъбнатината на каросерията

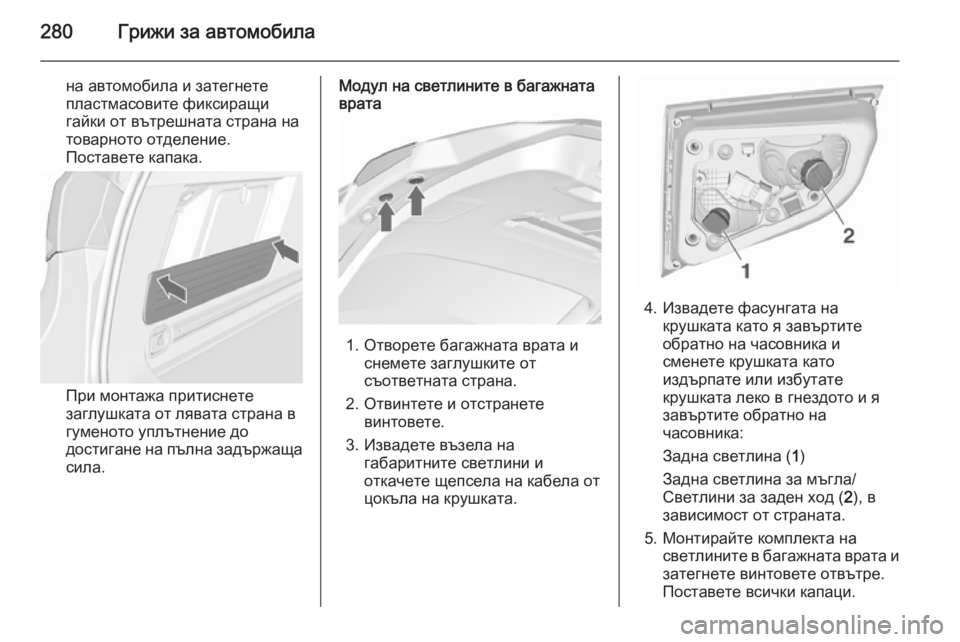

280Грижи за автомобила
на автомобила и затегнете
пластмасовите фиксиращи
гайки от вътрешната страна на
товарното отделение.
Поставете капака.
При монтажа притиснете
заглушката от лявата страна в
гуменото уплътнение до
достигане на пълна задържаща
сила.
Модул на светлините в багажната
врата
1. Отворете багажната врата и
снемете заглушките отсъответната страна.
2. Отвинтете и отстранете винтовете.
3. Извадете възела на габаритните светлини и
откачете щепсела на кабела от
цокъла на крушката.
4. Извадете фасунгата на крушката като я завъртите
обратно на часовника и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на
часовника:
Задна светлина ( 1)
Задна светлина за мъгла/
Светлини за заден ход ( 2), в
зависимост от страната.
5. Монтирайте комплекта на светлините в багажната врата и
затегнете винтовете отвътре.
Поставете всички капаци.

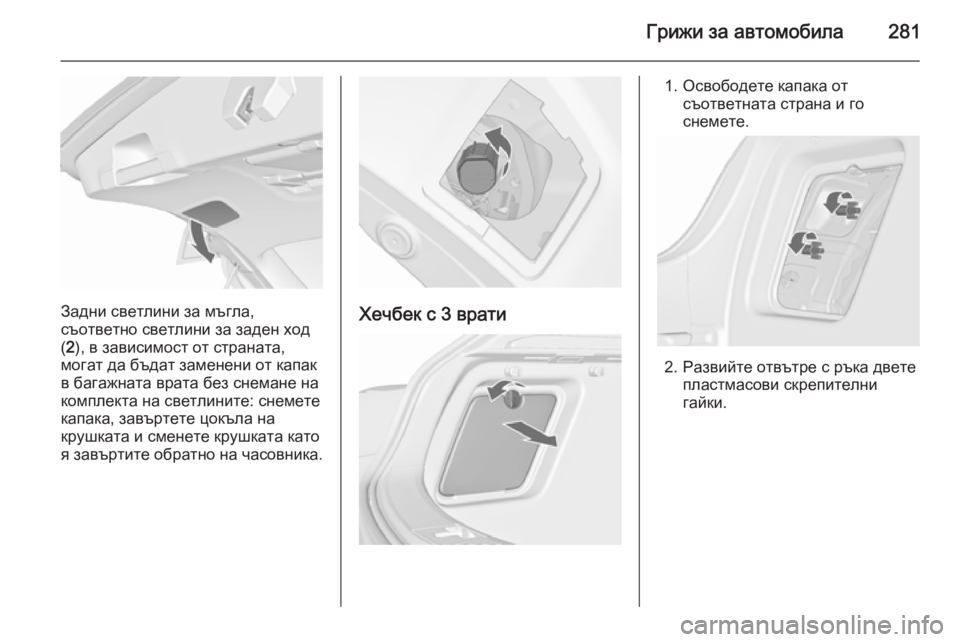

Грижи за автомобила281
Задни светлини за мъгла,
съответно светлини за заден ход
( 2 ), в зависимост от страната,
могат да бъдат заменени от капак
в багажната врата без снемане на комплекта на светлините: снемете
капака, завъртете цокъла на
крушката и сменете крушката като
я завъртите обратно на часовника.Хечбек с 3 врати
1. Освободете капака от съответната страна и го
снемете.
2. Развийте отвътре с ръка двете пластмасови скрепителни
гайки.

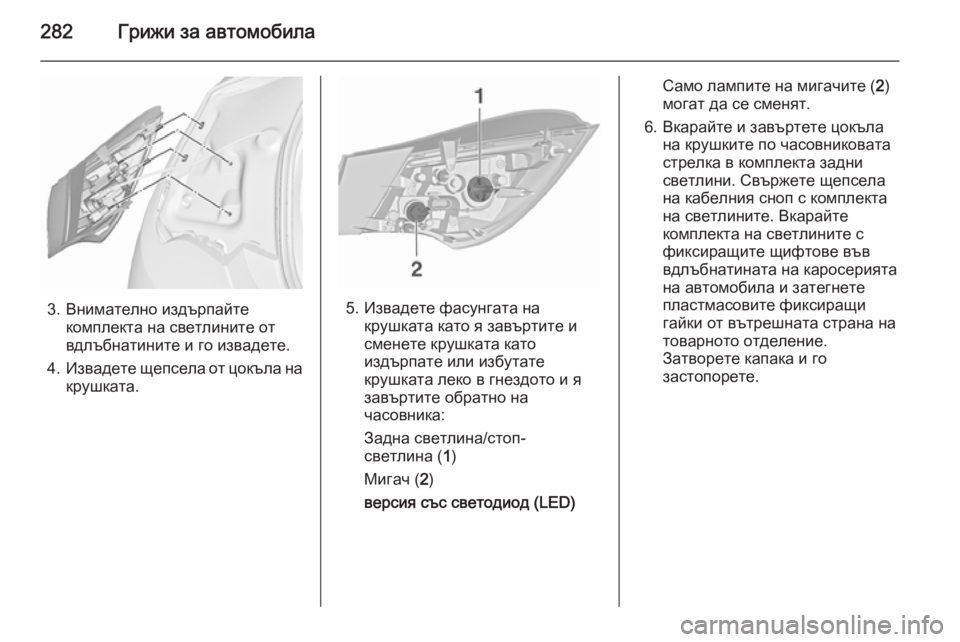

282Грижи за автомобила
3. Внимателно издърпайтекомплекта на светлините от
вдлъбнатините и го извадете.
4. Извадете щепсела от цокъла на
крушката.5. Извадете фасунгата на крушката като я завъртите и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на часовника:
Задна светлина/стоп-
светлина ( 1)
Мигач ( 2)
версия със светодиод (LED)
Само лампите на мигачите ( 2)
могат да се сменят.
6. Вкарайте и завъртете цокъла на крушките по часовниковата
стрелка в комплекта задни
светлини. Свържете щепсела
на кабелния сноп с комплекта
на светлините. Вкарайте
комплекта на светлините с
фиксиращите щифтове във
вдлъбнатината на каросерията на автомобила и затегнете
пластмасовите фиксиращи
гайки от вътрешната страна на
товарното отделение.
Затворете капака и го
застопорете.

Грижи за автомобила283

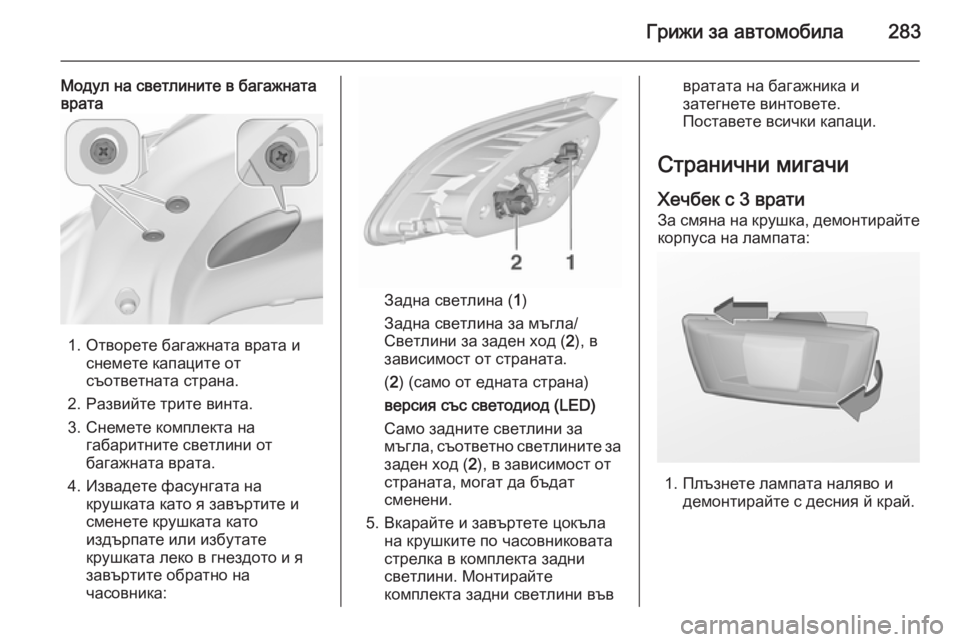

Модул на светлините в багажната
врата
1. Отворете багажната врата и
снемете капаците от
съответната страна.
2. Развийте трите винта.
3. Снемете комплекта на габаритните светлини от
багажната врата.
4. Извадете фасунгата на крушката като я завъртите и
сменете крушката като
издърпате или избутате
крушката леко в гнездото и я
завъртите обратно на
часовника:
Задна светлина ( 1)
Задна светлина за мъгла/
Светлини за заден ход ( 2), в
зависимост от страната.
( 2 ) (само от едната страна)
версия със светодиод (LED)
Само задните светлини за
мъгла, съответно светлините за
заден ход ( 2), в зависимост от
страната, могат да бъдат
сменени.
5. Вкарайте и завъртете цокъла на крушките по часовниковата
стрелка в комплекта задни
светлини. Монтирайте
комплекта задни светлини във
вратата на багажника и
затегнете винтовете.
Поставете всички капаци.
Странични мигачи
Хечбек с 3 врати
За смяна на крушка, демонтирайте
корпуса на лампата:
1. Плъзнете лампата наляво и демонтирайте с десния й край.

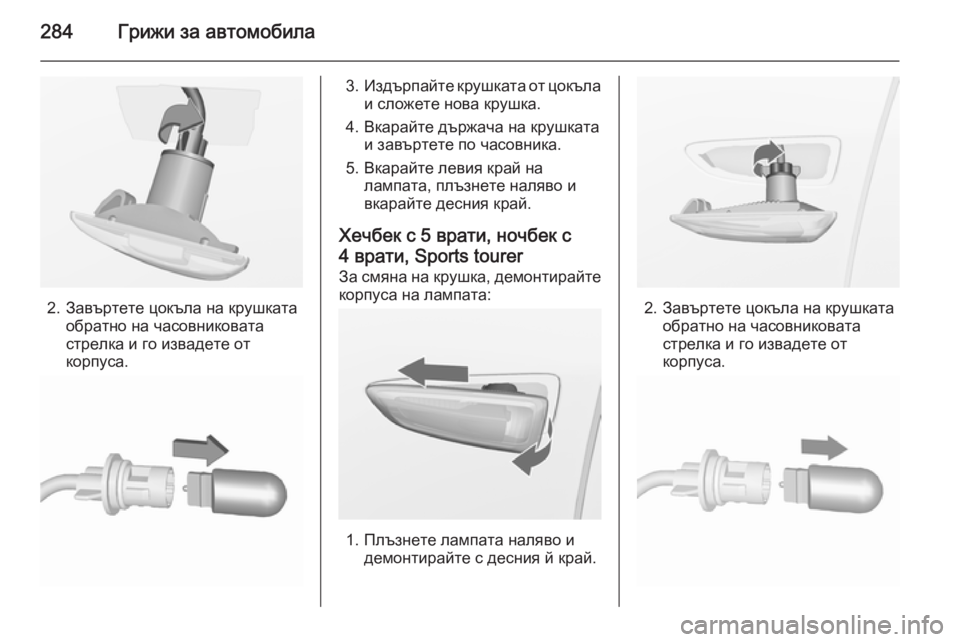

284Грижи за автомобила
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка и го извадете от
корпуса.
3. Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. Вкарайте левия край на лампата, плъзнете наляво и
вкарайте десния край.
Хечбек с 5 врати, ночбек с 4 врати, Sports tourer
За смяна на крушка, демонтирайте корпуса на лампата:
1. Плъзнете лампата наляво и демонтирайте с десния й край.
2. Завъртете цокъла на крушкатаобратно на часовниковата
стрелка и го извадете от
корпуса.

Грижи за автомобила285
3.Издърпайте крушката от цокъла
и сложете нова крушка.
4. Вкарайте държача на крушката и завъртете по часовника.
5. Вкарайте левия край на лампата, плъзнете наляво и
вкарайте десния край.

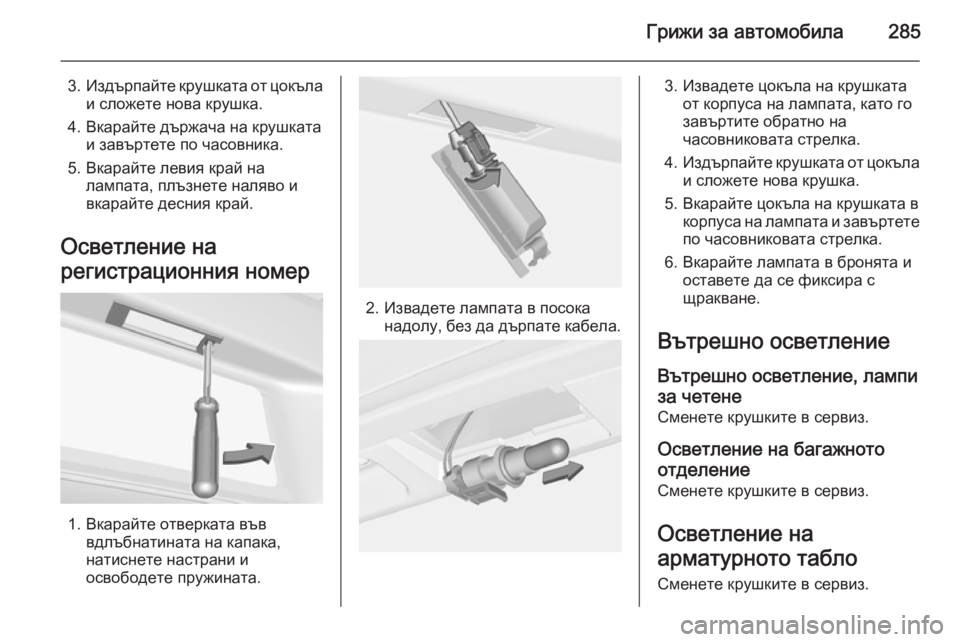

Осветление на
регистрационния номер
1. Вкарайте отверката във вдлъбнатината на капака,
натиснете настрани и
освободете пружината.
2. Извадете лампата в посока надолу, без да дърпате кабела.
3. Извадете цокъла на крушката от корпуса на лампата, като го
завъртите обратно на
часовниковата стрелка.
4. Издърпайте крушката от цокъла
и сложете нова крушка.
5. Вкарайте цокъла на крушката в корпуса на лампата и завъртете
по часовниковата стрелка.
6. Вкарайте лампата в бронята и оставете да се фиксира с
щракване.
Вътрешно осветление
Вътрешно осветление, лампи
за четене Сменете крушките в сервиз.
Осветление на багажното отделение Сменете крушките в сервиз.
Осветление на
арматурното табло Сменете крушките в сервиз.

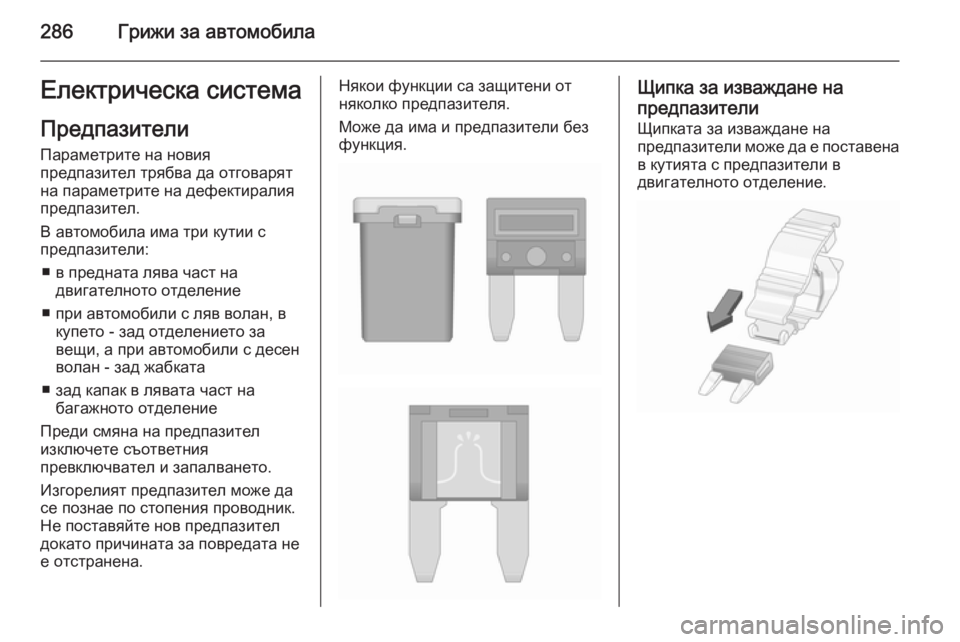

286Грижи за автомобилаЕлектрическа системаПредпазители
Параметрите на новия
предпазител трябва да отговарят
на параметрите на дефектиралия
предпазител.
В автомобила има три кутии с
предпазители:
■ в предната лява част на двигателното отделение
■ при автомобили с ляв волан, в купето - зад отделението за
вещи, а при автомобили с десен
волан - зад жабката
■ зад капак в лявата част на багажното отделение
Преди смяна на предпазител
изключете съответния
превключвател и запалването.
Изгорелият предпазител може да
се познае по стопения проводник.
Не поставяйте нов предпазител докато причината за повредата не
е отстранена.Някои функции са защитени от
няколко предпазителя.
Може да има и предпазители без
функция.Щипка за изваждане на
предпазители
Щипката за изваждане на
предпазители може да е поставена в кутията с предпазители в
двигателното отделение.

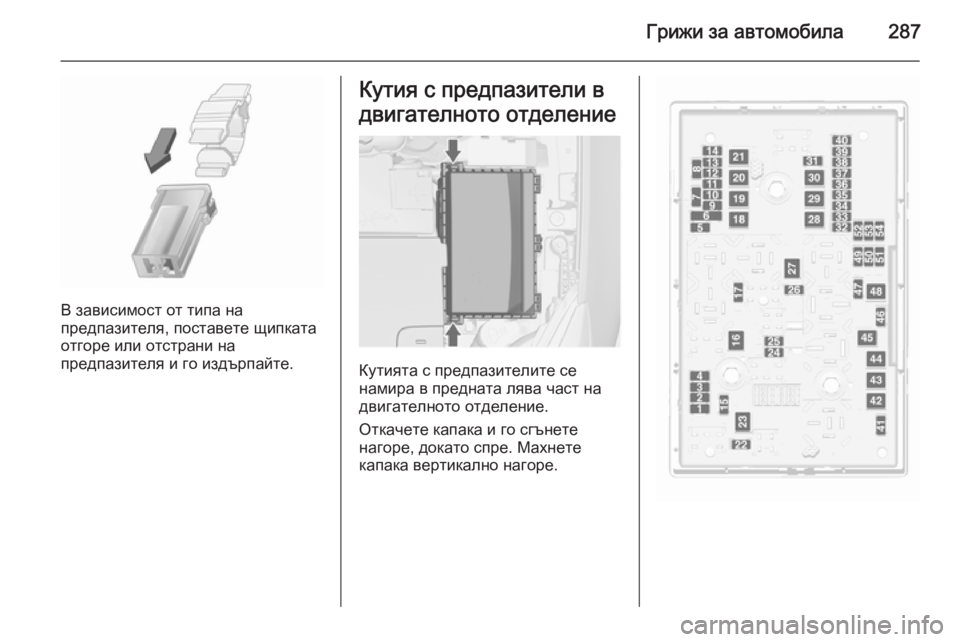

Грижи за автомобила287
В зависимост от типа на
предпазителя, поставете щипката отгоре или отстрани на
предпазителя и го издърпайте.
Кутия с предпазители в
двигателното отделение
Кутията с предпазителите се
намира в предната лява част на
двигателното отделение.
Откачете капака и го сгънете
нагоре, докато спре. Махнете
капака вертикално нагоре.

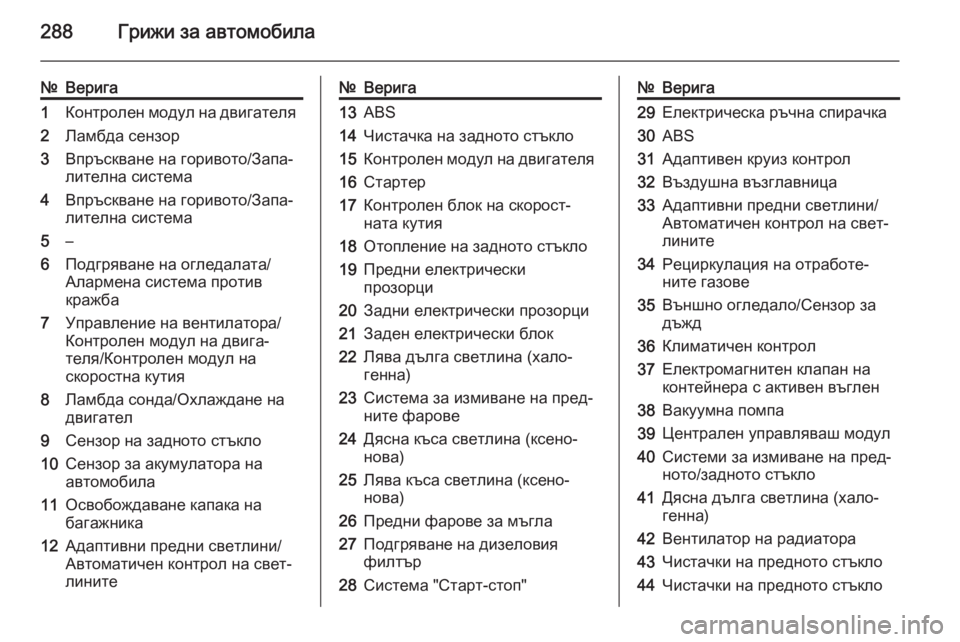

288Грижи за автомобила
№Верига1Контролен модул на двигателя2Ламбда сензор3Впръскване на горивото/Запа‐
лителна система4Впръскване на горивото/Запа‐
лителна система5–6Подгряване на огледалата/
Алармена система против
кражба7Управление на вентилатора/
Контролен модул на двига‐
теля/Контролен модул на
скоростна кутия8Ламбда сонда/Охлаждане на двигател9Сензор на задното стъкло10Сензор за акумулатора на
автомобила11Освобождаване капака на
багажника12Адаптивни предни светлини/ Автоматичен контрол на свет‐
лините№Верига13ABS14Чистачка на задното стъкло15Контролен модул на двигателя16Стартер17Контролен блок на скорост‐
ната кутия18Отопление на задното стъкло19Предни електрически
прозорци20Задни електрически прозорци21Заден електрически блок22Лява дълга светлина (хало‐
генна)23Система за измиване на пред‐
ните фарове24Дясна къса светлина (ксено‐
нова)25Лява къса светлина (ксено‐
нова)26Предни фарове за мъгла27Подгряване на дизеловия
филтър28Система "Старт-стоп"№Верига29Електрическа ръчна спирачка30ABS31Адаптивен круиз контрол32Въздушна възглавница33Адаптивни предни светлини/
Автоматичен контрол на свет‐
лините34Рециркулация на отработе‐
ните газове35Външно огледало/Сензор за
дъжд36Климатичен контрол37Електромагнитен клапан на
контейнера с активен въглен38Вакуумна помпа39Централен управляваш модул40Системи за измиване на пред‐
ното/задното стъкло41Дясна дълга светлина (хало‐
генна)42Вентилатор на радиатора43Чистачки на предното стъкло44Чистачки на предното стъкло
