OPEL ASTRA J 2016.5 Manual de Instruções (in Portugues)

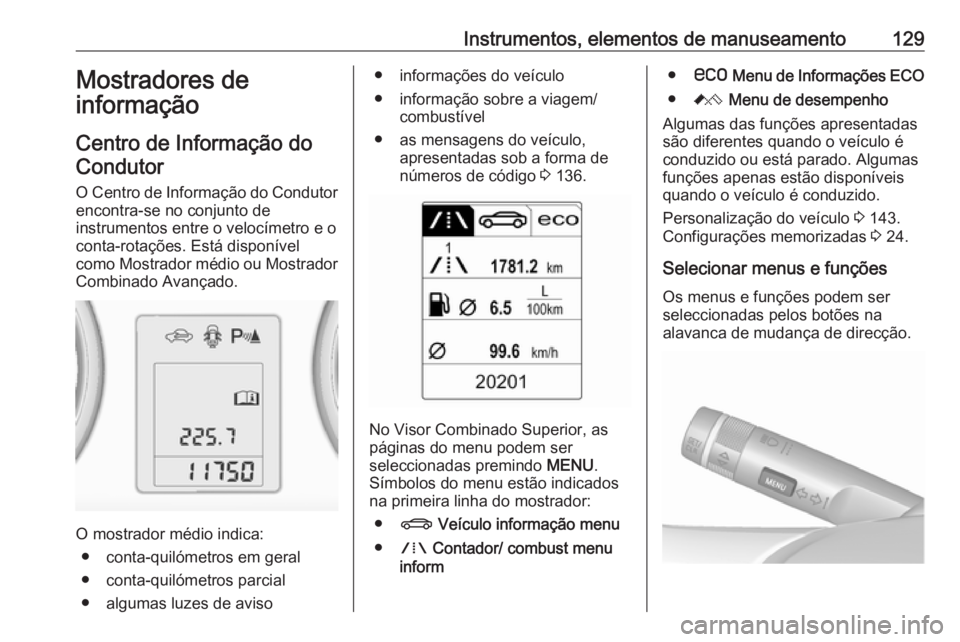

Instrumentos, elementos de manuseamento129Mostradores de
informação
Centro de Informação do
Condutor
O Centro de Informação do Condutor encontra-se no conjunto de
instrumentos entre o velocímetro e o
conta-rotações. Está disponível
como Mostrador médio ou Mostrador
Combinado Avançado.
O mostrador médio indica:
● conta-quilómetros em geral
● conta-quilómetros parcial
● algumas luzes de aviso
● informações do veículo
● informação sobre a viagem/ combustível
● as mensagens do veículo, apresentadas sob a forma denúmeros de código 3 136.
No Visor Combinado Superior, as
páginas do menu podem ser
seleccionadas premindo MENU.
Símbolos do menu estão indicados
na primeira linha do mostrador:
● X Veículo informação menu
● W Contador/ combust menu
inform
● s Menu de Informações ECO
● C Menu de desempenho
Algumas das funções apresentadas
são diferentes quando o veículo é
conduzido ou está parado. Algumas
funções apenas estão disponíveis
quando o veículo é conduzido.
Personalização do veículo 3 143.
Configurações memorizadas 3 24.
Selecionar menus e funções
Os menus e funções podem ser
seleccionadas pelos botões na
alavanca de mudança de direcção.

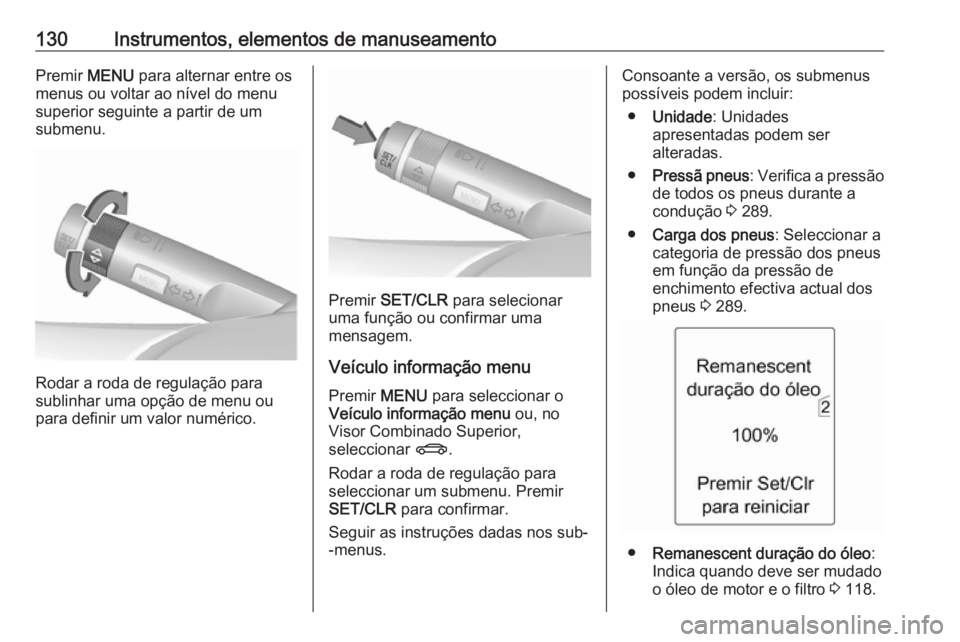

130Instrumentos, elementos de manuseamentoPremir MENU para alternar entre os
menus ou voltar ao nível do menu
superior seguinte a partir de um
submenu.
Rodar a roda de regulação para
sublinhar uma opção de menu ou
para definir um valor numérico.
Premir SET/CLR para selecionar
uma função ou confirmar uma
mensagem.
Veículo informação menu Premir MENU para seleccionar o
Veículo informação menu ou, no
Visor Combinado Superior,
seleccionar X.
Rodar a roda de regulação para
seleccionar um submenu. Premir
SET/CLR para confirmar.
Seguir as instruções dadas nos sub-
-menus.
Consoante a versão, os submenus
possíveis podem incluir:
● Unidade : Unidades
apresentadas podem ser
alteradas.
● Pressã pneus : Verifica a pressão
de todos os pneus durante a condução 3 289.
● Carga dos pneus : Seleccionar a
categoria de pressão dos pneus em função da pressão de
enchimento efectiva actual dos
pneus 3 289.
● Remanescent duração do óleo :
Indica quando deve ser mudado
o óleo de motor e o filtro 3 118.

Instrumentos, elementos de manuseamento131

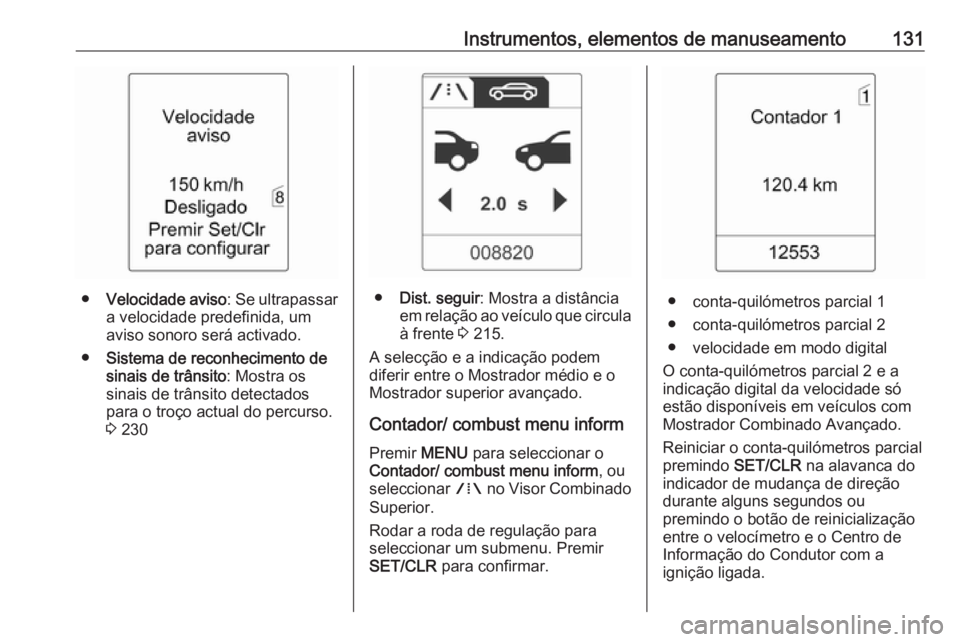

●Velocidade aviso : Se ultrapassar
a velocidade predefinida, um
aviso sonoro será activado.
● Sistema de reconhecimento de
sinais de trânsito : Mostra os
sinais de trânsito detectados para o troço actual do percurso.
3 230● Dist. seguir : Mostra a distância
em relação ao veículo que circula
à frente 3 215.
A selecção e a indicação podem
diferir entre o Mostrador médio e o
Mostrador superior avançado.
Contador/ combust menu inform
Premir MENU para seleccionar o
Contador/ combust menu inform , ou
seleccionar W no Visor Combinado
Superior.
Rodar a roda de regulação para
seleccionar um submenu. Premir SET/CLR para confirmar.● conta-quilómetros parcial 1
● conta-quilómetros parcial 2
● velocidade em modo digital
O conta-quilómetros parcial 2 e a
indicação digital da velocidade só
estão disponíveis em veículos com
Mostrador Combinado Avançado.
Reiniciar o conta-quilómetros parcial
premindo SET/CLR na alavanca do
indicador de mudança de direção durante alguns segundos ou
premindo o botão de reinicialização
entre o velocímetro e o Centro de
Informação do Condutor com a
ignição ligada.

132Instrumentos, elementos de manuseamentoEm veículos com computador de
bordo estão disponíveis mais
submenus.
A selecção e a indicação podem
diferir entre o Mostrador médio e o
Mostrador superior avançado.
Contador/ combust menu inform,
Computador de bordo 3 140.
Menu de Informações ECO
Pressionar MENU para seleccionar
s na linha superior no Mostrador
Combinado Avançado.
Rodar a roda de regulação para
seleccionar um submenu. Premir
SET/CLR para confirmar.Os sub menus são:
●Indicação de passagem de
relação : A relação actual está
indicada no interior de uma seta.
O número acima recomenda
engrenar uma velocidade
superior, para poupança de
combustível.
Visor de índice Eco : O consumo
de combustível actual está
indicado num visor de segmento. Para uma condução económica,
adaptar as características da
condução para manter os
segmentos preenchidos dentro da área Eco. Quantos mais
segmentos estiverem
preenchidos, maior o consumo
de combustível. O consumo
momentâneo é indicado em
simultâneo.
● Cons. Princip. : Uma lista dos
elementos de conforto de maior
consumo actualmente ligados, é
apresentada por ordem
decrescente. É indicado o
potencial de economia de
combustível. Um consumidor
que é desligado desaparece da
lista e o valor do consumo é
actualizado.
Durante condições esporádicas
de condução, o motor activará
automaticamente o óculo

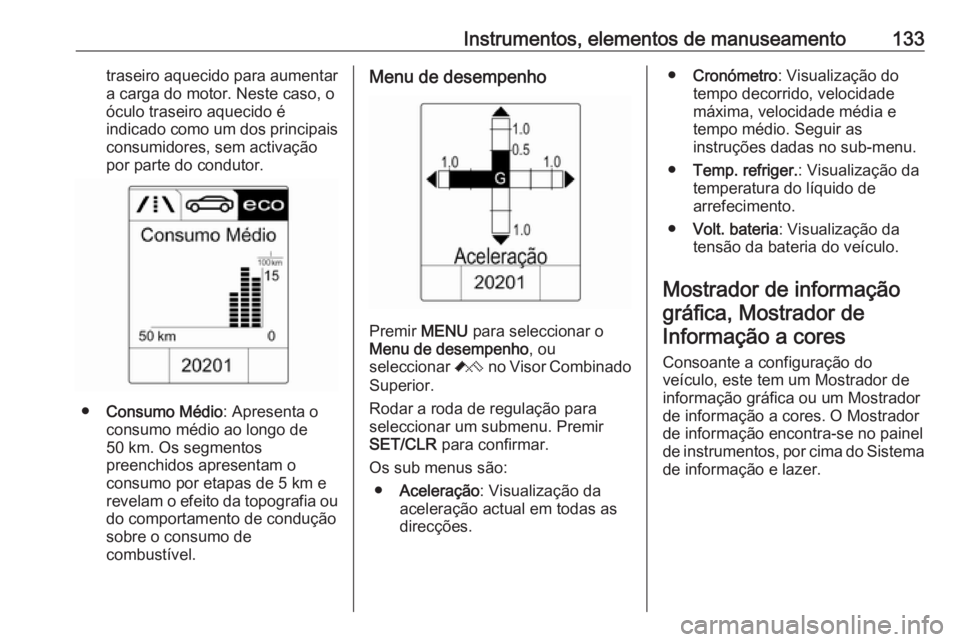

Instrumentos, elementos de manuseamento133traseiro aquecido para aumentar
a carga do motor. Neste caso, o
óculo traseiro aquecido é
indicado como um dos principais
consumidores, sem activação
por parte do condutor.
● Consumo Médio : Apresenta o
consumo médio ao longo de
50 km. Os segmentos
preenchidos apresentam o
consumo por etapas de 5 km e
revelam o efeito da topografia ou
do comportamento de condução
sobre o consumo de
combustível.
Menu de desempenho
Premir MENU para seleccionar o
Menu de desempenho , ou
seleccionar C no Visor Combinado
Superior.
Rodar a roda de regulação para
seleccionar um submenu. Premir
SET/CLR para confirmar.
Os sub menus são: ● Aceleração : Visualização da
aceleração actual em todas as
direcções.
● Cronómetro : Visualização do
tempo decorrido, velocidade máxima, velocidade média e
tempo médio. Seguir as
instruções dadas no sub-menu.
● Temp. refriger. : Visualização da
temperatura do líquido de
arrefecimento.
● Volt. bateria : Visualização da
tensão da bateria do veículo.
Mostrador de informação gráfica, Mostrador deInformação a cores
Consoante a configuração do
veículo, este tem um Mostrador de
informação gráfica ou um Mostrador
de informação a cores. O Mostrador
de informação encontra-se no painel
de instrumentos, por cima do Sistema
de informação e lazer.

134Instrumentos, elementos de manuseamentoMostrador de informação gráfica
Conforme o sistema de informação elazer o Visor de Informação Gráfica
está disponível em duas versões.
Visor de Informação Gráfica indica:
● hora 3 112
● temperatura exterior 3 112
● data 3 112
● sistema de informação e lazer, consultar descrição no Manualde informação e lazer
● configurações para personalização do veículo
3 143
Mostrador de informação a coresO Mostrador de informação a cores
indica:
● hora 3 112
● temperatura exterior 3 112
● data 3 112
● sistema de informação e lazer, consultar descrição no Manualde informação e lazer
● navegação, consultar descrição no Manual de informação e lazer
● configurações do sistema
● mensagens do veículo 3 136
● configurações para personalização do veículo
3 143
O tipo de informação e a forma como é apresentada depende do
equipamento do veículo e das
definições efectuadas.

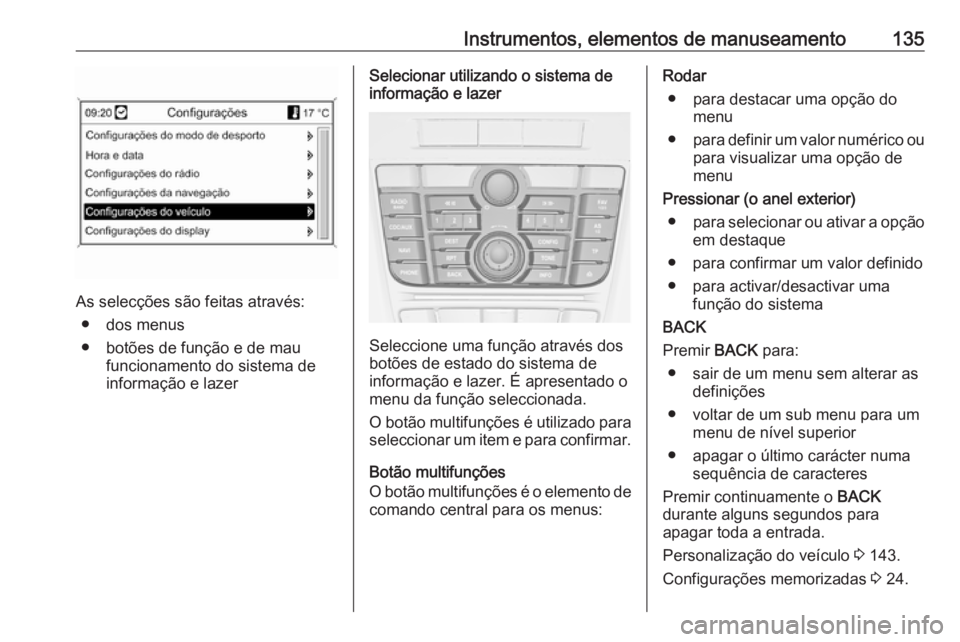

Selecionar menus e definições
O acesso aos menus e configurações
é feito através do visor.

Instrumentos, elementos de manuseamento135
As selecções são feitas através:● dos menus
● botões de função e de mau funcionamento do sistema de
informação e lazer
Selecionar utilizando o sistema de
informação e lazer
Seleccione uma função através dos
botões de estado do sistema de
informação e lazer. É apresentado o
menu da função seleccionada.
O botão multifunções é utilizado para seleccionar um item e para confirmar.
Botão multifunções
O botão multifunções é o elemento de comando central para os menus:
Rodar
● para destacar uma opção do menu
● para definir um valor numérico ou
para visualizar uma opção de
menu
Pressionar (o anel exterior) ● para selecionar ou ativar a opção
em destaque
● para confirmar um valor definido ● para activar/desactivar uma função do sistema
BACK
Premir BACK para:
● sair de um menu sem alterar as definições
● voltar de um sub menu para um menu de nível superior
● apagar o último carácter numa sequência de caracteres
Premir continuamente o BACK
durante alguns segundos para
apagar toda a entrada.
Personalização do veículo 3 143.
Configurações memorizadas 3 24.

136Instrumentos, elementos de manuseamentoComando do Smartphone
O comando do Smartphone permite
que um smartphone aceda aos dados
do veículo através de uma ligação
WLAN ou Bluetooth. Estes dados
podem depois ser visualizados e
analisados no smartphone.Mensagens de falha
As mensagens são indicadas
sobretudo no Centro de Informação
do Condutor, em alguns casos
juntamente com um aviso e um sinal
acústico.
Premir SET/CLR , MENU ou rodar a
roda de regulação para confirmar
uma mensagem.
Mensagens do veículo no
Mostrador Médio
As mensagens do veículo são
visualizadas como números de
código.
N.ºMensagem do veículo2Nenhum radiotelecomando
detetado, carregar no pedal da
embraiagem para ligar nova‐
mente4Ar Condicionado Desligado5Roda da direcção trancada

Instrumentos, elementos de manuseamento137N.ºMensagem do veículo6Carregar no pedal do travão
para soltar o travão de mão
eléctrico7Rodar o volante, desligar a
ignição e em seguida ligar9Rodar o volante, ligar nova‐
mente o motor12Veículo com excesso de carga13Compressor sobre-aquecido15Avaria na luz do travão, com
montagem alta central16Avaria na luz dos travões17Avaria no nivelamento dos
faróis18Avaria médios esquerda19Avaria farol nevoeiro traseiro20Avaria médios direita21Avaria da luz lateral esquerda22Avaria da luz lateral direitaN.ºMensagem do veículo23Avaria farol de marcha-atrás24Avaria luz placa da matrícula25Avaria no sinal de mudança de
direcção dianteiro esquerdo26Avaria no sinal de mudança de
direcção traseiro esquerdo27Avaria no sinal de mudança de
direcção dianteiro direito28Avaria no sinal de mudança de
direcção traseiro direito29Verificar farol travão reboque30Verificar farol de marcha-atrás
do reboque31Verificar sinal de mudança de
direcção esquerdo do reboque32Verificar sinal de mudança de
direcção direito do reboque33Verificar farol de nevoeiro
traseiro reboqueN.ºMensagem do veículo34Verificar farol de traseiro
reboque35Substituir pilha comando à
distância rádio48Limpar sistema de aviso de
ângulo morto49Aviso de pista de arranque não
disponível53Apertar a tampa do tubo de
enchimento de combustível54Água no filtro do combustível
diesel55O filtro de partículas diesel está
cheio 3 18656Desequilíbrio pressão pneus
eixo dianteiro57Desequilíbrio pressão pneus
eixo traseiro58Pneus sem sensores TPMS
detectados

138Instrumentos, elementos de manuseamentoN.ºMensagem do veículo59Abrir e em seguida fechar a
janela do condutor60Abrir e em seguida fechar a
janela do passageiro dianteiro61Abrir e em seguida fechar a
janela esquerda traseira62Abrir e em seguida fechar a
janela direita traseira65Tentativa de roubo66Serviço do sistema de alarme
antirroubo67Serviço fecho roda direcção68Serviço direcção assistida69Serviço sistema de suspensão70Serviço sistema de controlo de
nível71Serviço eixo traseiro74Serviço AFL75Serviço de ar condicionadoN.ºMensagem do veículo76Fazer manutenção ao sistema
de aviso de ângulo morto77Serviço aviso pista de arranque79Atestar com óleo do motor81Serviço Cx Velocidades82Mudar em breve óleo motor83Serviço controlo vel cruz adap‐
tativo84Potência Motor reduzida89Efectuar assistência no veículo
em breve94Engatar a posição de estacio‐
namento antes de sair95Serviço airbag128Capot aberto134Falha da assistência de esta‐
cionamento, limpar pára-
-choques136Realizar serviço da assistência
de estacionamentoN.ºMensagem do veículo145Verificar nível do líquido limpa-
-vidros174Bateria fraca do veículo258Sensores de estacionamento
desligados
Mensagens de falha do veículo
no Mostrador Combinado
Avançado
As mensagens do veículo são
visualizadas como texto. Seguir as
instruções dadas nas mensagens.
