OPEL ASTRA J 2016.5 Manual de Instruções (in Portugues)
Manufacturer: OPEL, Model Year: 2016.5, Model line: ASTRA J, Model: OPEL ASTRA J 2016.5Pages: 373, PDF Size: 10.52 MB
Page 101 of 373

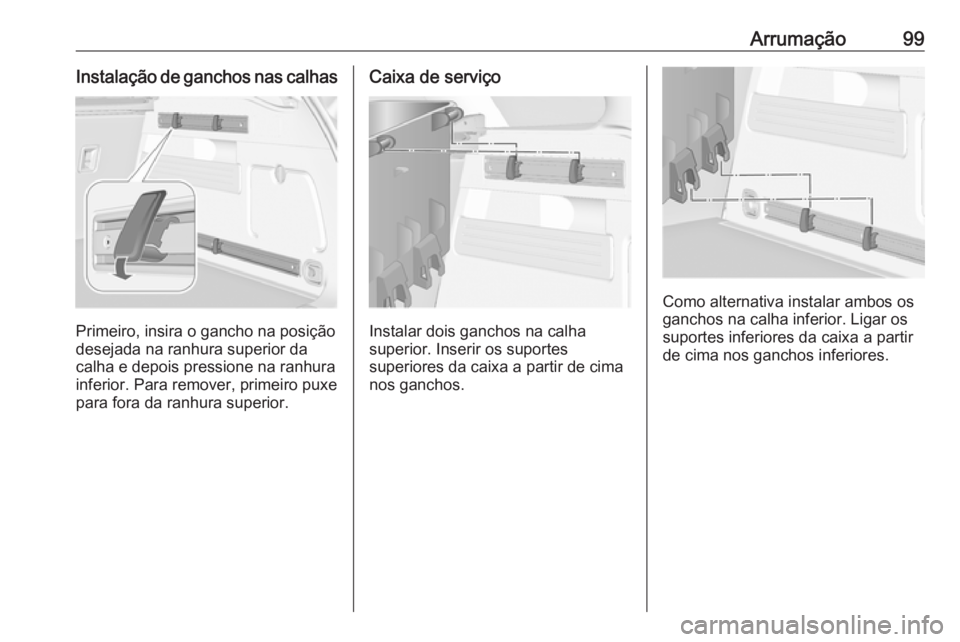

Arrumação99Instalação de ganchos nas calhas
Primeiro, insira o gancho na posição
desejada na ranhura superior da
calha e depois pressione na ranhura
inferior. Para remover, primeiro puxe
para fora da ranhura superior.
Caixa de serviço
Instalar dois ganchos na calha
superior. Inserir os suportes
superiores da caixa a partir de cima
nos ganchos.
Como alternativa instalar ambos os
ganchos na calha inferior. Ligar os
suportes inferiores da caixa a partir
de cima nos ganchos inferiores.
Page 102 of 373

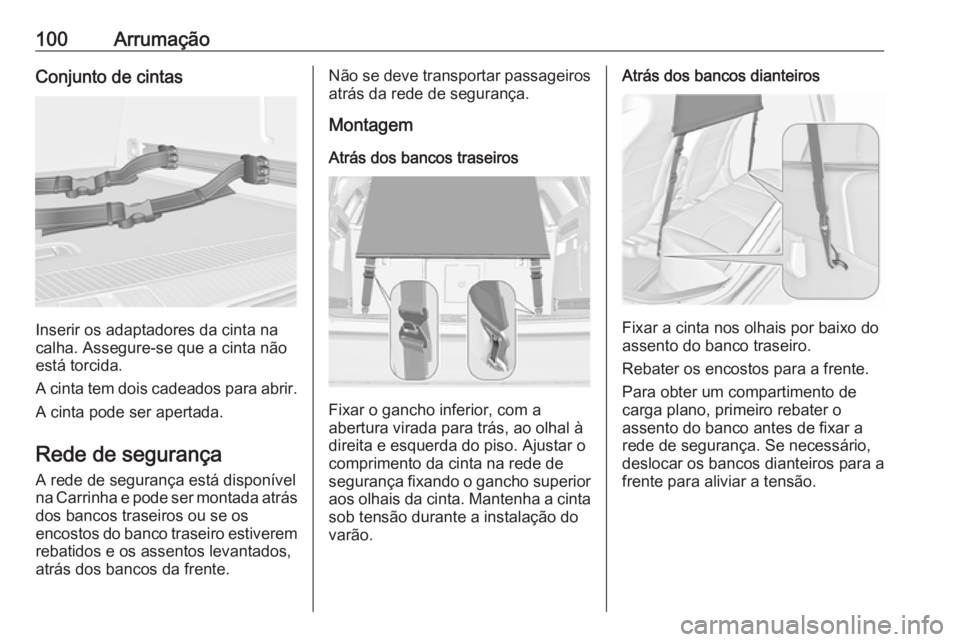

100ArrumaçãoConjunto de cintas
Inserir os adaptadores da cinta na
calha. Assegure-se que a cinta não
está torcida.
A cinta tem dois cadeados para abrir. A cinta pode ser apertada.
Rede de segurança
A rede de segurança está disponível
na Carrinha e pode ser montada atrás
dos bancos traseiros ou se os
encostos do banco traseiro estiverem rebatidos e os assentos levantados,
atrás dos bancos da frente.
Não se deve transportar passageiros
atrás da rede de segurança.
Montagem
Atrás dos bancos traseiros
Fixar o gancho inferior, com a
abertura virada para trás, ao olhal à
direita e esquerda do piso. Ajustar o comprimento da cinta na rede de
segurança fixando o gancho superior aos olhais da cinta. Mantenha a cinta
sob tensão durante a instalação do
varão.
Atrás dos bancos dianteiros
Fixar a cinta nos olhais por baixo do
assento do banco traseiro.
Rebater os encostos para a frente.
Para obter um compartimento de
carga plano, primeiro rebater o
assento do banco antes de fixar a
rede de segurança. Se necessário, deslocar os bancos dianteiros para a
frente para aliviar a tensão.
Page 103 of 373

Arrumação101Instalação do rolo
Existem duas aberturas para
montagem na estrutura do tejadilho:
suspender e encaixar o rolo da rede, comprimir o rolo e suspender e
encaixar na outra extremidade.
Bagageira 3 88.
Desmontagem Desenganchar os rolos da rede de
segurança dos suportes na estrutura
do tejadilho. Soltar as cintas dos
olhais. Enrolar a rede e fixá-la com
uma cinta.
A rede de segurança desmontada
pode ser arrumada por baixo da
cobertura do piso traseiro 3 95.
Triângulo de pré-
-sinalização
Dois volumes de 3 portas, dois
volumes de 5 portas
Arrumar o triângulo de pré-
-sinalização no espaço atrás da cinta
do lado direito da bagageira.
Carrinha
Dobrar as cintas para baixo. Arrumar o triângulo de pré-sinalização no
espaço atrás das cintas no interior da
porta da bagageira.
Page 104 of 373

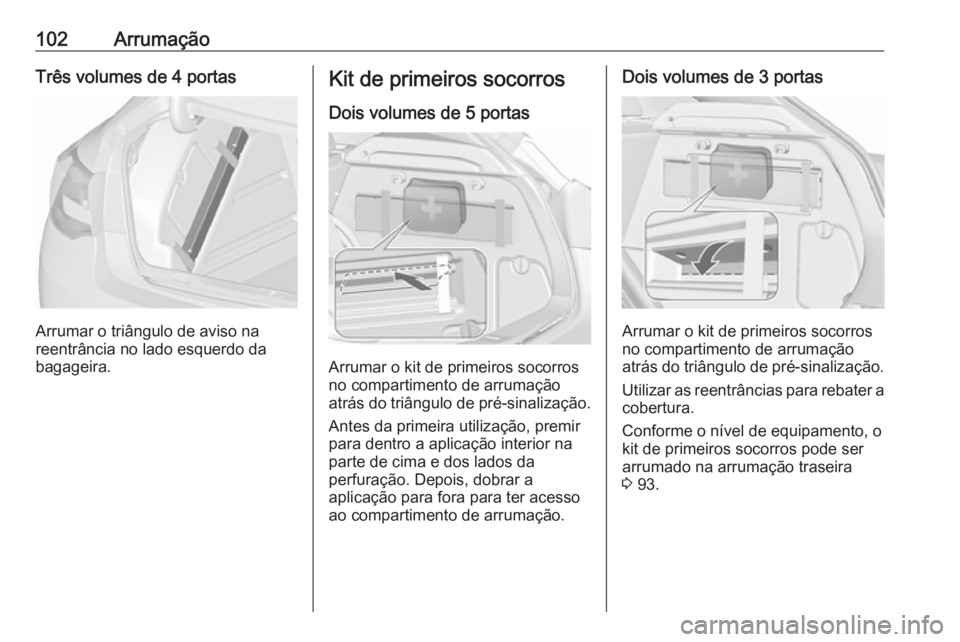

102ArrumaçãoTrês volumes de 4 portas
Arrumar o triângulo de aviso na
reentrância no lado esquerdo da
bagageira.
Kit de primeiros socorros
Dois volumes de 5 portas
Arrumar o kit de primeiros socorros
no compartimento de arrumação atrás do triângulo de pré-sinalização.
Antes da primeira utilização, premir
para dentro a aplicação interior na
parte de cima e dos lados da
perfuração. Depois, dobrar a
aplicação para fora para ter acesso
ao compartimento de arrumação.
Dois volumes de 3 portas
Arrumar o kit de primeiros socorros
no compartimento de arrumação atrás do triângulo de pré-sinalização.
Utilizar as reentrâncias para rebater a
cobertura.
Conforme o nível de equipamento, o
kit de primeiros socorros pode ser
arrumado na arrumação traseira 3 93.
Page 105 of 373

Arrumação103Carrinha
Dobrar a cinta para baixo. Arrumar o
estojo de primeiros socorros no
espaço por trás da cinta no interior da porta da bagageira.
Três volumes de 4 portas
Guardar o kit de primeiros socorros
no espaço atrás da rede do lado direito da bagageira.
Sistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda-
-se a utilização do sistema de barras
de tejadilho aprovado para o veículo. Para mias informações contactar a
sua oficina.
Seguir as instruções de instalação e
remover as barras de tejadilho
quando não estiverem a ser
utilizadas.
Instalar a bagageira de tejadilho Utilizando uma moeda, separar a
cobertura de cada ponto de encaixe.
Page 106 of 373

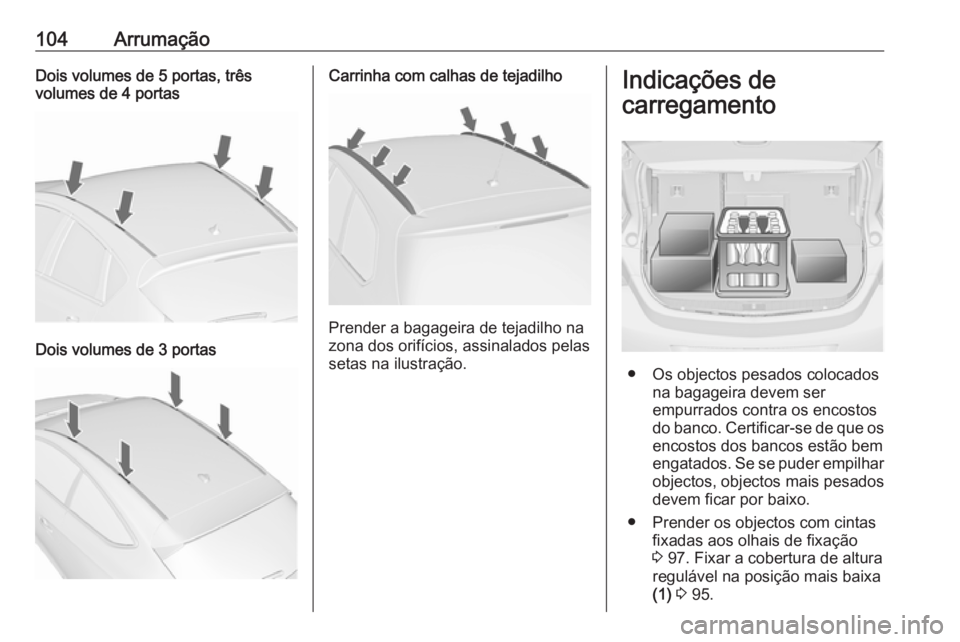

104ArrumaçãoDois volumes de 5 portas, trêsvolumes de 4 portas
Dois volumes de 3 portas
Carrinha com calhas de tejadilho
Prender a bagageira de tejadilho na
zona dos orifícios, assinalados pelas setas na ilustração.
Indicações de
carregamento
● Os objectos pesados colocados na bagageira devem ser
empurrados contra os encostos
do banco. Certificar-se de que os
encostos dos bancos estão bem
engatados. Se se puder empilhar objectos, objectos mais pesadosdevem ficar por baixo.
● Prender os objectos com cintas fixadas aos olhais de fixação
3 97. Fixar a cobertura de altura
regulável na posição mais baixa
(1) 3 95.
Page 107 of 373

Arrumação105● Utilizar os quatro ganchos nasparedes laterais da bagageirapara pendurar sacos de
compras. Carga máxima: 5 kg
por gancho.
● Carrinha: Utilizar os ganchos nas
paredes laterais da bagageirapara pendurar sacos de
compras. Premir para extrair o gancho.
● Prender objectos soltos na bagageira para evitar que
deslizem.
● Ao transportar objectos na bagageira, os encostos dos
bancos traseiros não devem estar inclinados para a frente.
● Não deixar que a carga passe para além da extremidade
superior dos encostos dos
bancos.
● Não colocar quaisquer objectos na tampa da bagageira ou no
painel de instrumentos, e não
cobrir o sensor que se encontra
na parte de cima do painel de
instrumentos.
● A carga não deve dificultar o funcionamento dos pedais, do
travão-de-mão e da alavanca
selectora das mudanças nem
deve restringir a liberdade de
movimentos do condutor. Não
colocar no interior objectos que
não sejam presos.
● Não conduzir com a bagageira aberta.9Aviso
Certificar-se sempre que a carga
no veículo está arrumada em
segurança. Caso contrário, os
objectos podem deslocar-se no
interior do veículo e provocar
ferimentos pessoais ou danos na
carga ou veículo.
● A carga útil é a diferença entre o peso bruto do veículo admissível
(ver placa de identificação do
veículo 3 318) e a tara CE.
Para calcular a carga, introduzir
os dados para o seu veículo na
tabela de pesos no início deste
manual.
A tara CE inclui o peso do
condutor (68 kg), bagagem
( 7 kg) e todos os fluidos (depósito
de combustível 90% cheio).
O equipamento opcional e os
acessórios aumentam a tara.
● Conduzir com carga no tejadilho aumenta a sensibilidade do
veículo a ventos cruzados e
afecta negativamente a
manobrabilidade do veículo por
aumentar o centro de gravidade do veículo. Distribuir a carga
uniformemente e prendê-la bem
com cintas de fixação. Ajustar a pressão dos pneus e a
velocidade do veículo em
Page 108 of 373

106Arrumaçãoconformidade com as condições
de carga. Verificar e apertar as
cintas frequentemente.
Não conduzir a mais de
120 km/h.
A carga permitida para o
tejadilho é de 75 kg no dois
volumes de 3 portas / 5 portas e
no três volumes de 4 portas; para o Sports Tourer, é de 100 kg. A
carga no tejadilho é o peso
combinado das barras de
tejadilho e da carga.
Page 109 of 373

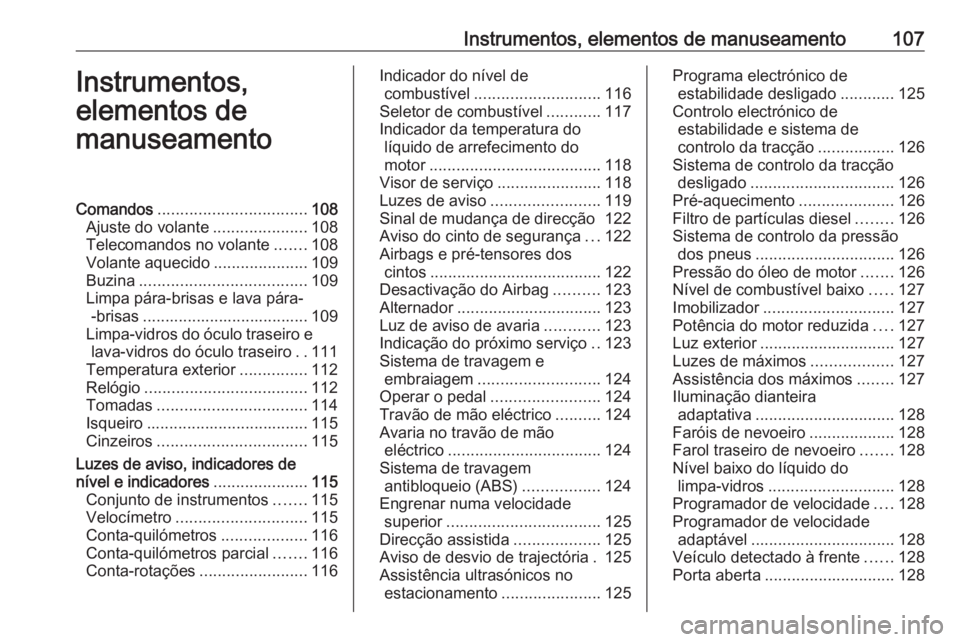

Instrumentos, elementos de manuseamento107Instrumentos,
elementos de
manuseamentoComandos ................................. 108
Ajuste do volante .....................108
Telecomandos no volante .......108
Volante aquecido .....................109
Buzina ..................................... 109
Limpa pára-brisas e lava pára- -brisas ..................................... 109
Limpa-vidros do óculo traseiro e lava-vidros do óculo traseiro ..111
Temperatura exterior ...............112
Relógio .................................... 112
Tomadas ................................. 114
Isqueiro .................................... 115
Cinzeiros ................................. 115
Luzes de aviso, indicadores de
nível e indicadores .....................115
Conjunto de instrumentos .......115
Velocímetro ............................. 115
Conta-quilómetros ...................116
Conta-quilómetros parcial .......116
Conta-rotações ........................116Indicador do nível de
combustível ............................ 116
Seletor de combustível ............117
Indicador da temperatura do líquido de arrefecimento do
motor ...................................... 118
Visor de serviço .......................118
Luzes de aviso ........................ 119
Sinal de mudança de direcção 122
Aviso do cinto de segurança ...122
Airbags e pré-tensores dos cintos ...................................... 122
Desactivação do Airbag ..........123
Alternador ................................ 123
Luz de aviso de avaria ............123
Indicação do próximo serviço ..123
Sistema de travagem e embraiagem ........................... 124
Operar o pedal ........................ 124
Travão de mão eléctrico ..........124
Avaria no travão de mão eléctrico .................................. 124
Sistema de travagem antibloqueio (ABS) .................124
Engrenar numa velocidade superior .................................. 125
Direcção assistida ...................125
Aviso de desvio de trajectória . 125
Assistência ultrasónicos no estacionamento ......................125Programa electrónico de
estabilidade desligado ............125
Controlo electrónico de estabilidade e sistema de
controlo da tracção .................126
Sistema de controlo da tracção desligado ................................ 126
Pré-aquecimento .....................126
Filtro de partículas diesel ........126
Sistema de controlo da pressão dos pneus ............................... 126
Pressão do óleo de motor .......126
Nível de combustível baixo .....127
Imobilizador ............................. 127
Potência do motor reduzida ....127
Luz exterior .............................. 127
Luzes de máximos ..................127
Assistência dos máximos ........127
Iluminação dianteira adaptativa ............................... 128
Faróis de nevoeiro ...................128
Farol traseiro de nevoeiro .......128
Nível baixo do líquido do limpa-vidros ............................ 128
Programador de velocidade ....128
Programador de velocidade adaptável ................................ 128
Veículo detectado à frente ......128
Porta aberta ............................. 128
Page 110 of 373

108Instrumentos, elementos de manuseamentoMostradores de informação.......129
Centro de Informação do Condutor ................................. 129
Mostrador de informação gráfica, Mostrador de
Informação a cores ................. 133
Comando do Smartphone .......136
Mensagens de falha ..................136
Sinais sonoros de aviso ..........139
Tensão da bateria ...................140
Conta-quilómetros parcial ..........140
Personalização do veículo .........143
OnStar ....................................... 148Comandos
Ajuste do volante
Destrancar a alavanca, ajustar o
volante, e depois engatar a alavanca
e assegurar que fica totalmente
trancada.
Ajustar o volante apenas quando o
veículo estiver parado e o volante
tiver sido destrancado.
Telecomandos no volante
O Sistema de informação e lazer, o
programador de velocidade e um telemóvel ligado podem ser
comandados através dos comandos
no volante.
Para mais informações consultar o
manual do Sistema de informação e
lazer.
Sistemas de apoio ao condutor
3 200.
