OPEL ASTRA J 2016.5 Инструкция по эксплуатации (in Russian)

Приборы и средства управления119Сохранение индивидуальных на‐
строек 3 152.
При снижении уровня жидкости в
бачке омывателя ниже допусти‐
мого предела омыватель заднего
стекла отключается автоматиче‐
ски.
Наружная температура
На понижение температуры воз‐
духа указатель реагирует сразу, а на повышение - с задержкой.
Если наружная температура опу‐
скается до 3 °C, на автомобилях с информационным центром води‐
теля с комбинированным дисплеем верхнего уровня выводится преду‐
преждающее сообщение.
9 Предупреждение
Дорога может быть покрыта
льдом, даже если дисплей пока‐ зывает несколько градусов
выше 0 °C.
Часы
Дата и время выводятся на
Info-Display.
Настройки времени и даты
CD 400plus/CD 400/CD 300
Нажмите CONFIG. На экране по‐
явится меню Настройки.
Выберите Время и дата .
Выбираемые опции установок:
● Задать время: Изменяет
время, отображаемое на дис‐
плее.
● Задать дату: Изменяет дату,
отображаемую на дисплее.
● Задать формат времени : Пере‐
ключает индикацию часов
между 12 ч и 24 ч .

120Приборы и средства управления●Задать формат даты : Пере‐
ключает индикацию даты
между ММДДГГГГ и
ДД.ММ.ГГГГ .
● Отобразить часы : Включает/
выключает отображение вре‐
мени на дисплее.
● RDS-синхр. времени : Сигнал
RDS большинства передатчи‐
ков ОВЧ автоматически уста‐
навливает время. Для синхро‐
низации времени RDS могут
потребоваться несколько ми‐
нут. Некоторые передатчики
правильный сигнал времени не посылают. В таких случаях ре‐
комендуется выключить авто‐
матическую синхронизацию
времени.
Сохранение индивидуальных на‐
строек автомобиля 3 152.
Настройки времени и даты Navi 950/Navi 650/CD 600
Нажмите CONFIG, затем выберите
в меню пункт Время и дата, чтобы
открылось соответствующее под‐
меню.
Примечание
Если активизирована функция
RDS-синхр. времени , время и
дата автоматически устанавли‐
ваются системой.
Более подробная информация
приведена в руководстве по ин‐
формационно-развлекательной
системе.
Установить время
Чтобы изменить настройки вре‐
мени, выберите пункт меню Задать
время . Поверните многофункцио‐
нальную ручку, чтобы изменить
первую настройку.
Нажмите многофункциональную
ручку, чтобы подтвердить ввод.
Цветная отметка переместится на следующую настройку.
Откорректируйте все настройки.
Установка даты
Чтобы изменить настройки вре‐
мени, выберите пункт меню Задать
дату . Поверните многофункцио‐
нальную ручку, чтобы изменить первую настройку.
Нажмите многофункциональную
ручку, чтобы подтвердить ввод.
Цветная отметка переместится на
следующую настройку.
Откорректируйте все настройки.
Формат времени
Чтобы выбрать нужный формат
времени, выберите Формат
времени . Активизируйте 12 ч или
24 ч .
Сохранение индивидуальных на‐ строек автомобиля 3 152.

Приборы и средства управления121Штепсельные розетки
Розетка электропитания напряже‐
нием 12 вольт располагается в пе‐
редней консоли.
Еще одна розетка электропитания
напряжением 12 вольт распола‐
гается в задней консоли. Опустить
крышку вниз.
Спортивный универсал: Розетка
питания 12 В расположена на не
левой стенке багажного отделе‐
ния.
Максимальная потребляемая мощ‐
ность не должна превышать
120 Ватт.
При выключенном зажигании ро‐
зетки электропитания обесточены.
Подача питания на розетки также
отключается в случае падения на‐
пряжения аккумуляторной бата‐
реи.
Подключенные дополнительные
электрические приборы должны
отвечать требованиям по электро‐
магнитной совместимости в соот‐
ветствии с DIN VDE 40 839.
Не подключайте генерирующие
электрический ток приборы, напри‐ мер, зарядные устройства или ак‐
кумуляторы.Не повредите розетку, вставляя не подходящие к ней вилки шнуров
питания.
Система автоматической оста‐
новки и пуска двигателя 3 196.
Прикуриватель
Прикуриватель располагается в
передней консоли.
Нажмите прикуриватель. Он вы‐
ключается автоматически, когда
спираль раскалится. Выньте прику‐ риватель.

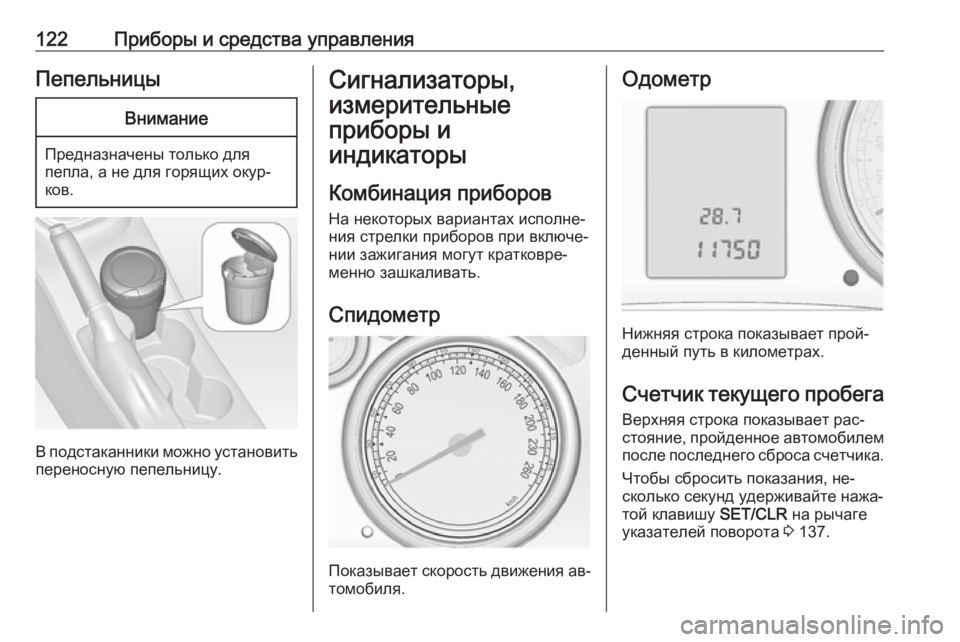

122Приборы и средства управленияПепельницыВнимание
Предназначены только для
пепла, а не для горящих окур‐
ков.
В подстаканники можно установить переносную пепельницу.
Сигнализаторы,
измерительные
приборы и
индикаторы
Комбинация приборов На некоторых вариантах исполне‐
ния стрелки приборов при включе‐
нии зажигания могут кратковре‐
менно зашкаливать.
Спидометр
Показывает скорость движения ав‐
томобиля.
Одометр
Нижняя строка показывает прой‐
денный путь в километрах.
Счетчик текущего пробега Верхняя строка показывает рас‐
стояние, пройденное автомобилем
после последнего сброса счетчика.
Чтобы сбросить показания, не‐
сколько секунд удерживайте нажа‐
той клавишу SET/CLR на рычаге
указателей поворота 3 137.

Приборы и средства управления123Отдельные модификации снаб‐
жены ручкой сброса показаний,
смонтированной между спидомет‐
ром и информационным центром
водителя. Чтобы сбросить показа‐
ния, нажмите и удерживайте ручку
несколько секунд при включенном
зажигании.
Счетчик текущего пробега отсчи‐
тывает пробег до 2000 км, после
чего сбрасывается на 0.
Тахометр
Отображение числа оборотов.
При движении на каждой передаче следует поддерживать минималь‐
ное число оборотов (если воз‐
можно).Внимание
Если указатель переходит в красную зону предупреждения,
это означает, что превышена
максимальная разрешенная
частота вращения двигателя.
Двигатель может быть повре‐
жден.
Указатель уровня топлива
В зависимости от режима работы
показывает уровень топлива в баке или газа в баллоне.
Индикатор i загорается, если
уровень в баке низкий. Когда инди‐
катор мигает, следует немедленно
заправить автомобиль.
Как только сжиженный газ в балло‐ нах заканчивается, система авто‐
матически переключается в режим
работы на бензине 3 124.
Категорически запрещается дви‐ жение до полного опустошения
бака.
Из-за остающегося в баке топлива
объем дозаправки может быть
меньше указанной емкости бака.

124Приборы и средства управленияСелектор выбора топлива
Нажатие LPG переключает ре‐
жимы работы с бензина на сжижен‐ ный газ и наоборот. Состояние све‐тодиода 1 соответствует теку‐
щему рабочему режиму.
1 откл.:используется бен‐
зин1 мигание:проверка условий
для перехода на ра‐
боту на сжиженном
газе. Загорается,
если условия вы‐
полнены.1 горит
светом:используется сжи‐
женный газПосле пяти‐
кратного
мигания 1
гаснет:бак для сжиженного
газа пуст или неис‐
правность в сис‐
теме сжиженного
газа. На дисплее
информационного
центра водителя
появится сообще‐
ние.
Если сжиженный газ в баллоне из‐
расходован, то автомобиль авто‐
матически переходит на бензин до
отключения зажигания.
Топливо для работы на сжиженном
газе 3 256.
Индикатор температуры
охлаждающей жидкостидвигателя
Отображает температуру охлаж‐
дающей жидкости двигателя.
левая часть
шкалы:двигатель пока
не прогрелся до
рабочей темпе‐
ратурыцентральная
часть шкалы:рабочая темпе‐
ратураправая часть
шкалы:слишком высокая температура

Приборы и средства управления125Внимание
Если температура охлаждаю‐
щей жидкости поднялась выше
допустимого предела, следует
остановить автомобиль и заглу‐ шить двигатель. Опасность по‐
вреждения двигателя. Про‐
верьте уровень охлаждающей
жидкости.
Дисплей технического
обслуживания
Система контроля ресурса масла
позволяет определить, когда сле‐
дует заменить масло и фильтр. Пе‐
риодичность индикации необходи‐
мости замены масла и фильтра мо‐ жет значительно изменяться в за‐
висимости от условий эксплуата‐
ции.
Чтобы показать оставшийся срок
службы моторного масла, исполь‐
зуйте кнопки на рычажке сигналов
поворота:Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .
Повернуть колесико регулятора в
положение Остаточный срок
службы масла .Оставшийся срок службы мотор‐
ного масла в процентах отобража‐
ется в информационном центре во‐
дителя.
Сброс
Чтобы сбросить показания, не‐ сколько секунд удерживайте нажа‐
той клавишу SET/CLR на рычаге
указателей поворота. Должен быть
открыт экран оставшегося срока службы моторного масла. Вклю‐чите зажигание, не запуская двига‐ тель.

126Приборы и средства управленияСистему для ее правильной ра‐
боты следует сбрасывать в исход‐
ное состояние каждый раз при за‐
мене моторного масла. Обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Следующее техобслуживание
Если по расчетам системы масло
выработало свой ресурс, на дис‐
плее информационного центра во‐
дителя отобразится предупрежда‐
ющее сообщение. Моторное масло
и масляный фильтр следует заме‐
нить в мастерской в течение одной
недели или не превышая пробега в
500 км (в зависимости от того, ка‐
кое событие наступит первым).
Информационный центр водителя
3 137.
Информация по обслуживанию
3 336.
Индикаторы
Описанные ниже контрольные ин‐
дикаторы на некоторых версиях ав‐ томобиля могут отсутствовать.Описание распространяется на всеверсии исполнения приборов. В за‐
висимости от комплектации авто‐
мобиля, расположение отдельных
индикаторов может отличаться.
При включении зажигания на ко‐
роткое время загорится большин‐
ство индикаторов для проверки их
работоспособности.
Цвета индикаторов обозначают:красный:опасность, важное на‐
поминаниежелтый:предупреждение,
справка, неисправностьзеленый:подтверждение вклю‐
чениясиний:подтверждение вклю‐
чениябелый:подтверждение вклю‐
чения

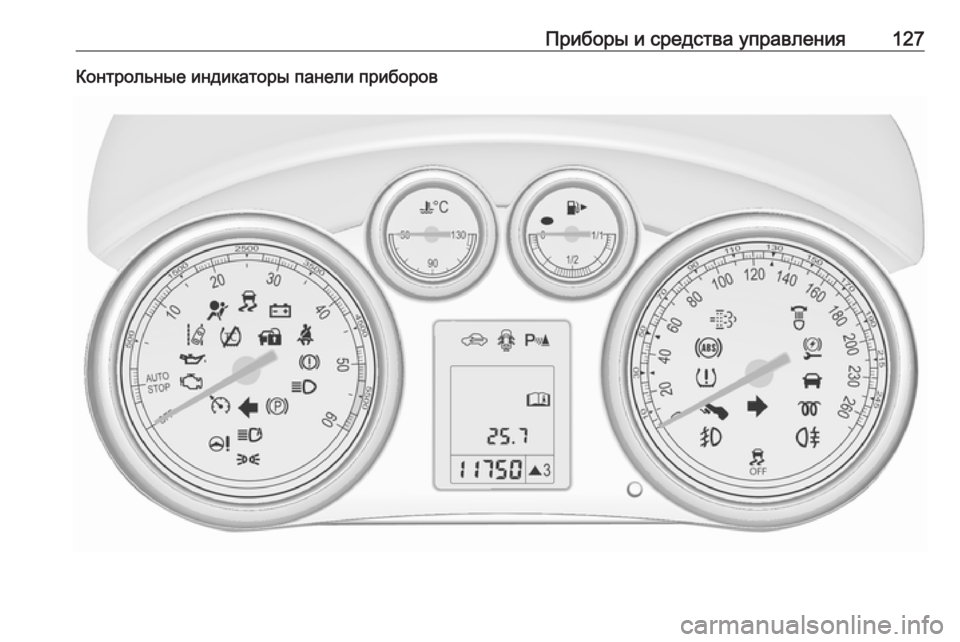

Приборы и средства управления127Контрольные индикаторы панели приборов

128Приборы и средства управленияКонтрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 129XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 129vПодушки безопасности и
натяжители ремней безопас‐
ности 3 129VОтключение подушки
безопасности 3 130pСистема зарядки 3 130ZСигнализатор неисправности
3 130gИндикатор срока очередного
технического обслуживания
3 131RТормозная система и сцеп‐
ление 3 131-Выжмите педаль 3 131mЭлектромеханический стоя‐
ночный тормоз 3 132jНеисправность электромеха‐
нического стояночного
тормоза 3 132uАнтиблокировочная
тормозная система (ABS)
3 132[Переключение на повы‐
шенную передачу 3 132cСервоусилитель рулевого
управления 3 133)Предупреждение о выходе за
пределы полосы движения
3 133rУльтразвуковая система
облегчения парковки 3 133nЭлектронная система дина‐
мической стабилизации
отключена 3 133bЭлектронная система дина‐
мической стабилизации и
система контроля тягового
усилия 3 133kСистема контроля тягового
усилия выключена 3 134!Предварительный подогрев
3 134%Сажевый фильтр дизельного
двигателя 3 134wСистема контроля давления в
шинах 3 134IДавление моторного масла
3 135iНизкий уровень топлива
3 135dИммобилайзер 3 135#Пониженная мощность двига‐
теля 3 1368Наружное освещение 3 136CДальний свет 3 136
